CMOS封装设备简介

CMOS标签:CMOS互补金属氧化物半导体CMOS传感器CMOS（Complementary Metal Oxide Semiconductor），互补金属氧化物半导体，电压控制的一种放大器件。

是组成CMOS数字集成电路的基本单元。

它的特点是低功耗。

简介CMOS 指互补金属氧化物(PMOS管和NMOS管)共同构成的互补型MOS集成电路制造工艺，它的特点是低功耗。

由于CMOS中一对MOS组成的门电路在瞬间看，要么PMOS导通，要么NMOS导通，要么都截至，比线性的三极管(BJT)效率要高得多，因此功耗很低。

应用领域计算机领域CMOS芯片CMOS常指保存计算机基本启动信息(如日期、时间、启动设置等)的芯片。

有时人们会把CMOS和BIOS混称，其实CMOS是主板上的一块可读写的RAM芯片，是用来保存BIOS的硬件配置和用户对某些参数的设定。

CMOS可由主板的电池供电，即使系统掉电，信息也不会丢失。

CMOS RAM本身只是一块存储器，只有数据保存功能。

而对BIOS中各项参数的设定要通过专门的程序。

BIOS设置程序一般都被厂商整合在芯片中，在开机时通过特定的按键就可进入BIOS设置程序，方便地对系统进行设置。

因此BIOS设置有时也被叫做CMOS设置。

早期的CMOS是一块单独的芯片MC146818A(DIP封装)，共有64个字节存放系统信息。

386以后的微机一般将MC146818A芯片集成到其它的IC芯片中(如82C206，PQFP封装)，586以后主板上更是将CMOS与系统实时时钟和后备电池集成到一块叫做D ALLDA DS1287的芯片中。

随着微机的发展、可设置参数的增多，现在的CMOS RAM 一般都有128字节及至256字节的容量。

为保持兼容性，各BIOS厂商都将自己的BIOS 中关于CMOS RAM的前64字节内容的设置统一与MC146818A的CMOS RAM格式一致，而在扩展出来的部分加入自己的特殊设置，所以不同厂家的BIOS芯片一般不能互换，即使是能互换的，互换后也要对CMOS信息重新设置以确保系统正常运行。

SOICMOS工艺及产品介绍SOICMOS工艺是指表面贴装封装技术中的一种封装方式，特点是具有小体积、低功耗和较高性能的特点。

SOICMOS工艺是半导体工艺中的一种重要技术，常用于集成电路和微处理器的制造中。

下面将详细介绍SOICMOS工艺的特点及其应用领域。

首先，SOICMOS工艺具有小体积的特点。

SOIC是小外形封装技术的缩写，它采用了非常小巧的封装形式，通常为1.27mm的脚距，可以容纳更多的引脚在相同的尺寸范围内。

这使得SOICMOS产品尺寸更小，适用于空间受限的应用场景，如便携式电子设备和智能穿戴设备。

其次，SOICMOS工艺具有低功耗的特点。

由于SOICMOS工艺采用了先进的制造技术和材料，导致电子器件的功耗较低。

这使得SOICMOS产品在电池供电的便携式电子设备和无线通信设备中具有较长的电池续航时间。

同时，低功耗的特点也使得SOICMOS产品在低功耗应用领域，如传感器和物联网设备中得到广泛应用。

最后，SOICMOS工艺具有较高的性能。

SOICMOS工艺采用了先进的半导体制造工艺，可以制造出高性能的集成电路和微处理器。

这些器件具有高的工作频率、高的计算能力和优秀的信号处理能力，能够满足现代电子设备对性能的要求，如智能手机和电脑等高性能设备。

除了以上的特点之外，SOICMOS工艺还有一些其他的优点。

首先，SOICMOS工艺具有良好的可靠性，具有较低的温度漂移和电压漂移，能够在不同工作环境下保持稳定的性能。

其次，SOICMOS工艺制造的器件成本相对较低，能够满足大规模生产的需求。

SOICMOS工艺的应用领域非常广泛。

首先，它被广泛应用于消费电子产品中，如智能手机、平板电脑和电视等。

其次，SOICMOS工艺还被用于工业自动化设备和仪器仪表中，如工业控制器、机器人和测试设备等。

此外，SOICMOS工艺还被应用于医疗设备、汽车电子和航空航天等领域。

总结起来，SOICMOS工艺是一种具有小体积、低功耗和较高性能的封装技术。

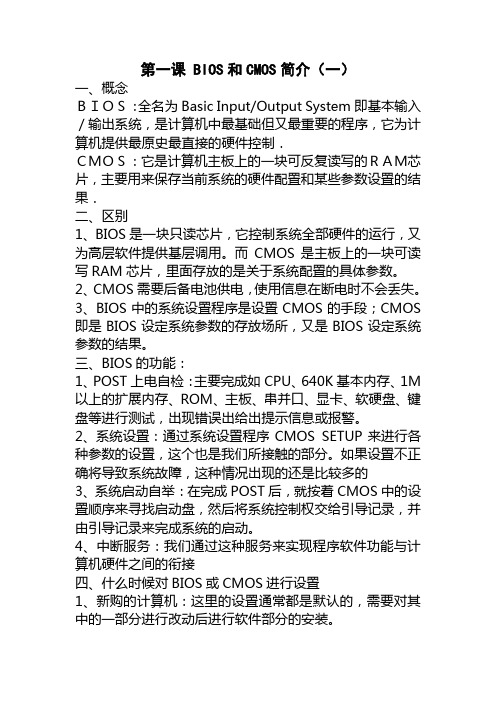

第一课 BIOS和CMOS简介（一）一、概念ＢＩＯＳ：全名为Basic Input/Output System即基本输入／输出系统，是计算机中最基础但又最重要的程序，它为计算机提供最原史最直接的硬件控制．ＣＭＯＳ：它是计算机主板上的一块可反复读写的ＲＡＭ芯片，主要用来保存当前系统的硬件配置和某些参数设置的结果．二、区别1、BIOS是一块只读芯片，它控制系统全部硬件的运行，又为高层软件提供基层调用。

而CMOS是主板上的一块可读写RAM芯片，里面存放的是关于系统配置的具体参数。

2、CMOS需要后备电池供电，使用信息在断电时不会丢失。

3、BIOS中的系统设置程序是设置CMOS的手段；CMOS 即是BIOS设定系统参数的存放场所，又是BIOS设定系统参数的结果。

三、BIOS的功能：1、POST上电自检：主要完成如CPU、640K基本内存、1M以上的扩展内存、ROM、主板、串并口、显卡、软硬盘、键盘等进行测试，出现错误出给出提示信息或报警。

2、系统设置：通过系统设置程序CMOS SETUP来进行各种参数的设置，这个也是我们所接触的部分。

如果设置不正确将导致系统故障，这种情况出现的还是比较多的3、系统启动自举：在完成POST后，就按着CMOS中的设置顺序来寻找启动盘，然后将系统控制权交给引导记录，并由引导记录来完成系统的启动。

4、中断服务：我们通过这种服务来实现程序软件功能与计算机硬件之间的衔接四、什么时候对BIOS或CMOS进行设置1、新购的计算机：这里的设置通常都是默认的，需要对其中的一部分进行改动后进行软件部分的安装。

2、新增设备：由于系统不一定能识别新增的设备，我们需要用CMOS来通知它。

另外出现IRQ和DMA冲突的时候出需要改动设置。

3、CMOS数据意外丢失：如电池原因或病毒原因造成CMOS 丢失时需要重新设置4、系统优化：这个我们以后要讲，它可以提高你的计算机性能第二课 BIOS的基本概念(二)一、BIOS的封装形式：在早期的时候，芯片大多采用DIP封装（直接用改锥可取下）现在比较常见的有PLCC封装（需要专用工具可取下）二、市场中BIOS的主要品牌：AWARD————目前最常见的品牌AMI——————在早期的时候比较多见，现在市场占有率很低Phoenix————笔记本中多见三、几个只读存储器的含义：ROM————只读存储器PROM———可编程的ROMEPROM———可擦除可编程的ROMEEPROM——电可擦除可编程的ROMFLASH ROM—类似于EPROM，存储容量较大，容易受到病毒攻击四、BIOS设置中的常用术语PNP：即插即用，对于此类硬件系统将自动识别，硬件资源自动分配，安装相应驱动程序，也电源管理自动交互。

关于CMOS图像传感器封装标准的探讨肖汉武【摘要】CMOS图像传感器通常采用空腔型封装结构,虽然这种封装结构与标准的采用陶瓷或金属外壳的空腔型封装结构类似,但其并不是真正意义上的气密性封装.目前国际上针对图像传感器封装的规范主要是欧空局发布的ESCC 9020,对ESCC 9020的主要部分进行了简单的介绍和分析,并对图像传感器封装的密封性能进行了讨论.最后,对我国加快建立图像传感器封装相关规范提出了建议.【期刊名称】《电子产品可靠性与环境试验》【年(卷),期】2018(036)001【总页数】6页(P74-79)【关键词】CMOS图像传感器;气密封装;准气密封装;标准【作者】肖汉武【作者单位】中国电子科技集团公司第五十八研究所, 江苏无锡 214035【正文语种】中文0 引言与电荷耦合器件（CCD:Charge Coupled Device）一样,互补金属氧化物半导体（CMOS:Complementary Metal Oxide Semiconductor）图像传感器属于光敏器件或称感光器件,其封装中通常采用一个光学玻璃盖板对封装腔体内的芯片进行保护。

根据CMOS图像传感器封装结构的不同,CMOS图像传感器通常有塑料封装和陶瓷封装两种主要的封装形式。

图像传感器芯片的塑料封装与普通集成电路的塑料封装不同,其需要在封装内部形成一个空腔结构,空腔上方采用光学玻璃盖板进行密封,玻璃盖板的作用除了保护芯片免受外部环境污染外,另一个重要的作用是便于光线进入芯片表面感光单元,在该封装结构中,仅仅只有芯片安装基底材料为塑料材质。

图像传感器芯片塑料封装示意图如图1所示。

图1 图像传感器芯片塑料封装示意图 [1]CMOS图像传感器芯片的陶瓷封装则与普通集成电路的陶瓷封装基本相同,两者都采用了空腔型封装结构。

图像传感器芯片陶瓷封装实例如图2所示。

两种封装形式中都是采用光学玻璃盖板对封装腔体进行密封（又称封帽）,密封材料主要为有机胶,如环氧胶、UV胶等,采用胶粘接工艺（简称粘盖）进行封帽。

CMOS(Complementary Metal Oxide Semiconductor)指互补金属氧化物(PMOS管和NMOS管)共同构成的互补型MOS集成电路制造工艺，它的特点是低功耗。

由于CMOS中一对MOS组成的门电路在瞬间看，要么PMOS导通，自1958年美国德克萨斯仪器公司(TI)发明集成电路（IC）后，随着硅平面技术的发展，二十世纪六十年代先后发明了双极型和MOS型两种重要的集成电路，它标志着由电子管和晶体管制造电子整机的时代发生了量和质的飞跃。

MOS是:金属-氧化物-半导体(Metal-Oxide-Semiconductor)结构的晶体管简称MOS晶体管，有P 型MOS管和N型MOS管之分。

由MOS管构成的集成电路称为MOS集成电路，而由PMOS管和NMOS管共同构成的互补型MOS集成电路即为CMOS-IC（ Complementary MOS Integrated Circuit）。

目前数字集成电路按导电类型可分为双极型集成电路（主要为TTL）和单极型集成电路（CMOS、NMOS、PMOS等）。

CMOS电路的单门静态功耗在毫微瓦（nw）数量级。

CMOS发展比TTL晚，但是以其较高的优越性在很多场合逐渐取代了TTL。

以下比较两者性能，大家就知道其原因了。

1.CMOS是场效应管构成，TTL为双极晶体管构成2.CMOS的逻辑电平范围比较大（5～15V），TTL只能在5V下工作3.CMOS的高低电平之间相差比较大、抗干扰性强，TTL则相差小，抗干扰能力差4.CMOS功耗很小，TTL功耗较大（1～5mA/门）5.CMOS的工作频率较TTL略低，但是高速CMOS速度与TTL差不多相当。

集成电路中详细信息：1,TTL电平：输出高电平>2.4V,输出低电平<0.4V。

在室温下，一般输出高电平是3.5V，输出低电平是0.2V。

最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。

CMOS的工作原理简述及应用1. 什么是CMOS技术CMOS（Complementary Metal-Oxide-Semiconductor），即互补金属氧化物半导体技术，是一种集成电路制造技术。

CMOS技术主要通过硅基材料和氧化物薄膜构成的半导体MOS管实现的互补工作原理。

2. CMOS的工作原理CMOS技术的核心是构成集成电路的两个互补型MOS管：P型MOS管（PMOS）和N型MOS管（NMOS）。

这两种管子具有互补的作用，通过互相接驳实现集成电路的正常工作。

在CMOS电路中，PMOS管和NMOS管的栅极电压（即输入信号）不同，栅极电压高时，PMOS管导通，NMOS管截止；栅极电压低时，PMOS管截止，NMOS管导通。

这种互补工作原理使得CMOS电路在工作时能够产生高的电平和低的电平，从而实现数据的传输和处理。

3. CMOS的优点CMOS技术在集成电路领域具有许多优点：•低功耗：CMOS技术采用的是固态器件，因此功耗非常低，具有较低的能耗。

•高集成度：由于CMOS电路的小尺寸和高集成度，可以将大量晶体管集成在一个芯片上，实现复杂的功能。

•抗干扰性强：CMOS电路采用互补工作原理，可以有效降低电磁干扰和噪声对电路性能的影响。

•稳定性好：CMOS电路的设计和制造工艺比较成熟，具有较好的稳定性和可靠性。

•工作电压范围广：CMOS电路可以在较低的电压下正常工作，从而降低功耗。

4. CMOS的应用领域由于CMOS技术具有低功耗、高集成度和稳定性好等优点，广泛应用于各个领域的集成电路设计中。

4.1 处理器CMOS技术是现代处理器的基础。

高性能和低功耗是处理器设计的两个关键要求，而CMOS技术的优势正能够满足这些要求。

CMOS处理器具有更高的性能、更低的功耗和较低的发热量，广泛应用于个人电脑、服务器和移动设备等领域。

4.2 存储器CMOS技术在存储器领域也有重要应用。

静态随机存取存储器（SRAM）和动态随机存取存储器（DRAM）都是常见的CMOS存储器。

cmos芯片封装过程CMOS芯片封装过程CMOS芯片封装是指将CMOS芯片封装在外部保护层中，以保护芯片免受外界环境的影响，并提供连接芯片与外部电路的接口。

本文将介绍CMOS芯片封装的过程，包括封装材料的选择、封装工艺的步骤以及封装后的测试和质量控制。

一、封装材料的选择在CMOS芯片封装过程中，封装材料的选择非常重要。

常用的封装材料包括塑料、陶瓷和金属等。

塑料封装具有成本低、重量轻、易于加工等优点，适用于大规模生产。

陶瓷封装具有良好的散热性能和机械强度，适用于高功率应用。

金属封装具有优异的散热性能和电磁屏蔽性能，适用于高频应用。

二、封装工艺的步骤CMOS芯片封装的工艺步骤主要包括芯片粘贴、焊接、封装和测试等环节。

1. 芯片粘贴：将CMOS芯片粘贴在封装基板上。

粘贴过程需要保证芯片与基板之间的良好接触，并确保芯片的正确定位。

2. 焊接：通过焊接技术将芯片与封装基板上的引脚连接起来。

常用的焊接技术包括球栅阵列焊接（BGA）、无铅焊接等。

焊接过程需要控制温度和焊接时间，以确保焊点的质量。

3. 封装：在芯片和基板之间加入封装材料，形成封装结构。

封装材料可以是塑料、陶瓷或金属等。

封装过程需要控制温度和压力，以确保封装材料的完整性和可靠性。

4. 测试：对封装后的芯片进行功能测试和可靠性测试。

功能测试包括验证芯片的各项功能是否正常工作，可靠性测试包括验证芯片在不同环境条件下的稳定性和耐久性。

三、测试和质量控制在CMOS芯片封装过程中，测试和质量控制是非常重要的环节。

通过测试可以验证芯片的性能和可靠性，确保封装后的芯片符合规格要求。

质量控制包括对封装过程中各个环节的控制，以确保封装质量的稳定性和一致性。

测试和质量控制的方法包括可视检查、X射线检测、电学测试等。

可视检查用于检查封装过程中是否存在焊接缺陷、封装材料的裂纹等问题。

X射线检测可以检测焊点的质量和封装材料的完整性。

电学测试可以验证芯片的功能和性能。

总结：CMOS芯片封装是保护芯片并提供连接接口的重要过程。

cmos名词解释
CMOS是一种存储数据的集成电路技术，也是一种电压可直接控制的非挥发性存储器。

CMOS全称为Complementary Metal-Oxide-Semiconductor（互补金属氧化物半导体），是一种主要用于集成电路的低功耗、高集成度和高可靠性的技术。

CMOS技术通过对两个互补的MOS管进行组合，实现逻辑门和存储器单元的设计。

相对于早期的TTL（Transistor-Transistor Logic）技术，在功耗、热耗散和工作速度等方面有明显优势，成为现代微电子技术的核心。

CMOS技术的主要特点是低功耗。

传统的TTL逻辑门在工作过程中总是有电流流过，因此较大功率消耗，但CMOS技术则只有在逻辑状态改变的瞬间才有电流流过，其余时间几乎没有电流流过，因此功耗较低。

这一特点使得CMOS技术广泛应用于电池供电设备、移动设备和高性能计算机等领域。

CMOS技术的另一个特点是高集成度。

由于CMOS逻辑门对逻辑单元的尺寸要求较小，使得在同一面积内可以容纳更多的逻辑单元，从而实现更高的集成度。

这一特点使得CMOS技术能够制造出密集度高、体积小的集成电路，为现代电子产品的小型化和轻便化提供了条件。

此外，CMOS技术还具有可靠性高、成本低等优点。

由于CMOS逻辑门的输入电压范围较宽，所以具有较强的抗干扰能力，能够保证系统的可靠性。

CMOS技术制造工艺简单，生产成本相对较低，可广泛应用于电子产品的制造。

总之，CMOS是一种集成电路技术，具有低功耗、高集成度、可靠性高和成本低等优点。

在现代微电子技术中，CMOS技
术已成为主流，被广泛应用于各种电子设备和系统中。
