简述微电子封装基本工艺流程微电子封装听起来是不是特别高大上呀？其实呀，它的基本工艺流程就像一场奇妙的旅行呢。
一、芯片制备。
这可是整个微电子封装旅程的起点哦。
芯片的制备就像是精心打造一颗超级微小又无比强大的“心脏”。
先从硅晶圆开始，这个硅晶圆就像是一块神奇的“地基”，要在上面进行超级精细的加工。
比如说光刻啦，光刻就像是在硅晶圆上画画，不过这个画笔超级精细，能画出只有纳米级别的图案呢。
然后还有蚀刻，蚀刻就像是把不需要的部分去掉，只留下我们想要的电路图案。
这一道道工序就像打造艺术品一样，每一步都得小心翼翼，稍微出点差错，这颗“心脏”可能就不那么完美啦。
二、芯片贴装。
芯片做好了，接下来就要把它安置到合适的地方啦，这就是芯片贴装环节。
这时候就像给芯片找一个温暖的“小窝”。
通常会用到一些特殊的材料，比如黏合剂之类的。
把芯片稳稳地粘在封装基板上，这个过程可不能马虎哦。
要保证芯片和基板之间的连接非常牢固，就像盖房子时把柱子稳稳地立在地基上一样。
如果贴装得不好，芯片在后续的使用过程中可能就会出问题，就像房子的柱子不稳，那房子可就危险啦。
三、引线键合。
这可是个很有趣的环节呢。
它就像是在芯片和封装基板之间搭建起一座座“小桥”。
通过金属丝，比如说金线之类的，把芯片上的电极和封装基板上的引脚连接起来。
这个过程就像绣花一样精细，要把每一根金属丝都准确无误地连接好。
想象一下，那么多微小的连接点，就像在微观世界里编织一张精密的网。
如果有一根金属丝连接错了或者没连接好，那信号可就不能正常传输啦，就像桥断了，路就不通了呀。
四、灌封。
灌封就像是给整个芯片和连接部分穿上一层保护“铠甲”。
会用一些特殊的封装材料，把芯片、金属丝这些都包裹起来。
这个封装材料就像一个温柔的“保护罩”，它能防止芯片受到外界的干扰，比如湿气啦、灰尘啦之类的。
就像给我们珍贵的东西放在一个密封的盒子里一样，让它在里面安安稳稳的。
而且这个保护罩还能起到一定的散热作用呢，芯片在工作的时候会发热，如果热量散不出去，就像人在一个闷热的房间里一样，会很不舒服，时间长了还会出问题呢。

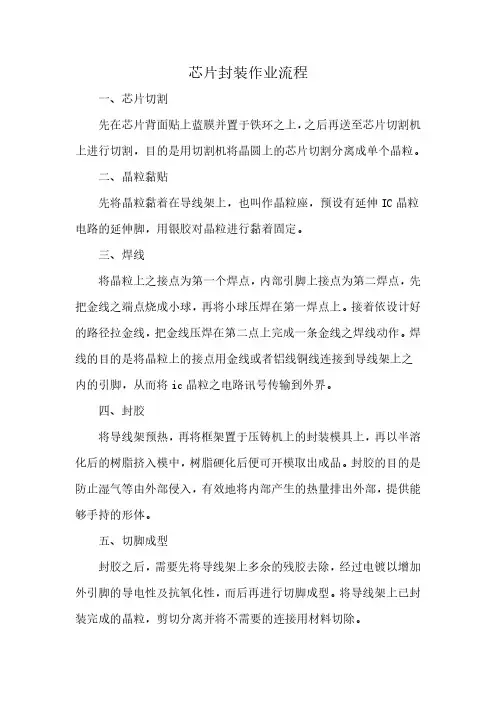

芯片封装作业流程
一、芯片切割
先在芯片背面贴上蓝膜并置于铁环之上，之后再送至芯片切割机上进行切割，目的是用切割机将晶圆上的芯片切割分离成单个晶粒。
二、晶粒黏贴
先将晶粒黏着在导线架上，也叫作晶粒座，预设有延伸IC晶粒电路的延伸脚，用银胶对晶粒进行黏着固定。
三、焊线
将晶粒上之接点为第一个焊点，内部引脚上接点为第二焊点，先把金线之端点烧成小球，再将小球压焊在第一焊点上。
接着依设计好的路径拉金线，把金线压焊在第二点上完成一条金线之焊线动作。
焊线的目的是将晶粒上的接点用金线或者铝线铜线连接到导线架上之内的引脚，从而将ic晶粒之电路讯号传输到外界。
四、封胶
将导线架预热，再将框架置于压铸机上的封装模具上，再以半溶化后的树脂挤入模中，树脂硬化后便可开模取出成品。
封胶的目的是防止湿气等由外部侵入，有效地将内部产生的热量排出外部，提供能够手持的形体。
五、切脚成型
封胶之后，需要先将导线架上多余的残胶去除，经过电镀以增加外引脚的导电性及抗氧化性，而后再进行切脚成型。
将导线架上已封装完成的晶粒，剪切分离并将不需要的连接用材料切除。
切脚成型之后，一个芯片的封装过程基本就完成了，后续还需要一些处理才能让芯片能够稳定高效的工作，包括去胶、去纬、去框等，最后再测试检验，直至所有程序均按要求完成之后即可。
芯片封装测试流程详解1.测试设备准备：在进行芯片封装测试之前，需要准备好相应的测试设备。
主要包括外观检查仪、显微镜、X光机等。
这些设备将用于对芯片封装的外观、焊接、引脚等进行检查和测试。
2.外观检查：首先进行外观检查，主要是通过外观检查仪和显微镜对芯片封装的外观是否完整、无损伤进行检查。
包括封装是否存在变形、裂纹、划痕等情况。
3.RoHS检测：接下来进行RoHS检测，主要是对芯片封装中使用的材料是否符合欧盟RoHS指令要求，即不含有铅、汞、镉、六价铬等有害物质。
一般通过X射线荧光光谱仪来进行检测。
4.焊点可靠性测试：对芯片封装的焊点进行可靠性测试，主要是通过高温环境和机械应力等测试方法，对焊点的耐热性和耐久性进行检验。
例如，通过热冲击测试、热循环测试、拉力测试、剪力测试等方式来检测焊点的可靠性。
5.引脚焊接测试：对芯片封装的引脚焊接进行测试，主要是通过引脚接触测试和电阻测试来检查引脚焊接的质量。
引脚接触测试主要是用到显微镜和导电橡胶杂质实验仪来进行，电阻测试一般是通过专用测试仪器进行。
6.电性能测试：对芯片封装的电性能进行测试，主要是测试芯片封装的电性能参数和功能能否正常。
通过测试仪器对芯片封装进行静态和动态的电学特性测试，例如，输入输出电阻、反向电流、开关时间等。
7.温度周期可靠性测试：对芯片封装进行温度周期可靠性测试，主要是通过周期性变化温度的方式，来检验芯片封装材料和结构在不同温度下的可靠性。
这个测试一般使用温度恒温老化箱等设备进行。
8.市场应用测试：对芯片封装进行市场应用测试，主要是仿真实际使用环境下的使用寿命和稳定性。
例如，对手机芯片进行通话测试、对汽车芯片进行震动测试等。
9.数据分析：对芯片封装测试的数据进行分析，对测试结果进行统计和评估。
通过对测试数据的分析，可以判断芯片封装的质量和性能是否符合要求。
10.缺陷分析和改进：对于测试中发现的缺陷，需要及时进行分析并采取相应的改进措施。
IC芯片封装测试工艺流程一、芯片封装工艺流程芯片封装是将设计好的芯片加工到具有引脚、引线、外壳等外部连接结构的封装盒中，以便与其他电子设备连接和使用。
常见的封装类型包括裸片封装、孔型封装和面型封装。
1.裸片封装裸片封装是指将芯片直接粘贴在PCB板上，并通过线缆焊接进行连接。
裸片封装工艺流程主要包括以下几个步骤：a.准备芯片：将已经制作好的芯片切割成适当的尺寸，并进行清洁。
b.芯片粘贴：在PCB板上涂覆导电胶粘剂，然后将芯片放置在适当的位置上。
c.焊接线缆：将芯片的引脚与PCB板上的焊盘进行连接，并焊接线缆。
d.封装测试：对封装后的芯片进行测试，以验证其功能和性能是否正常。
2.孔型封装孔型封装是指将芯片封装在具有引脚的插座中，插座可以通过引脚与其他电子设备连接。
孔型封装工艺流程主要包括以下几个步骤：a.准备插座：选择合适的插座，并进行清洁。
b.芯片焊接：将芯片的引脚与插座的引脚相匹配，并进行焊接。
c.封装测试：对封装后的芯片进行测试，以验证其功能和性能是否正常。
3.面型封装面型封装是指将芯片封装在具有引线的封装盒中，通过引线与其他电子设备连接。
面型封装工艺流程主要包括以下几个步骤：a.准备封装盒：选择合适的封装盒，并进行清洁。
b.芯片粘贴：将芯片粘贴在封装盒的适当位置上，并与引线连接。
c.引线焊接：将引线与封装盒进行焊接。
d.封装测试：对封装后的芯片进行测试，以验证其功能和性能是否正常。
芯片测试是指对封装后的芯片进行功能和性能的测试，以确保芯片的质量和可靠性。
芯片测试工艺流程主要包括以下几个步骤：1.安装测试设备：搭建测试设备并连接到芯片封装盒，以进行信号接收和传输。
2.引脚测试：通过测试设备对芯片的引脚进行测试，以验证其连接状态和电性能。
3.功能测试：通过测试设备对芯片的功能进行测试，以验证其逻辑和计算能力。
4.器件测试：通过测试设备对芯片中的器件进行测试，以验证其工作状态和参数。
5.温度测试：通过测试设备对芯片进行温度测试，以验证其在不同温度环境下的性能。
半导体封装流程概述半导体封装是将半导体芯片封装在外部包装中，以保护芯片免受外部环境的影响，并提供连接和支持电路功能的引脚。
封装过程包括芯片附着、金线连接、封装材料注塑、测试和标识等步骤。
1. 芯片附着芯片附着是将制造好的半导体芯片固定在封装基板上的过程。
这通常通过将芯片反面与基板外表进行粘接来实现。
粘接剂通常是一种导热材料，以确保芯片能够有效地传递热量。
芯片附着的关键步骤包括： - 清洁基板外表，以确保无尘和油脂等杂质。
- 在基板上涂布导热胶或导热粘合剂。
- 将芯片轻轻地放置在粘合剂上，确保芯片正确定位。
- 使用适当的温度和压力，使芯片牢固地固定在基板上。
2. 金线连接金线连接是将芯片的电极与封装基板的引脚进行连接的关键步骤。
这通常使用微细金属线〔通常是铝线或金线〕进行。
金线连接的关键步骤包括： - 通过焊点刺穿基板外表的引脚，以确保连接的牢固性。
- 使用专用设备将金线从芯片的电极接到基板的引脚上。
- 进行焊接，以在电极和引脚之间建立可靠的电气连接。
3. 封装材料注塑封装材料注塑是将芯片和金线连接封装在外壳中的过程。
这通过将封装材料〔通常是塑料或陶瓷〕注入模具中，然后硬化以形成最终的封装外壳。
封装材料注塑的关键步骤包括： - 设计和制造专用封装模具。
- 加热并溶化封装材料。
- 将溶化的封装材料注入模具中，确保充满整个模具腔。
- 冷却封装材料，使其硬化。
- 取出封装芯片，完成外壳封装。
4. 测试和标识封装后的芯片需要进行测试以确保其品质和功能。
这种测试通常包括极限温度测试、电气性能测试和可靠性测试等。
测试和标识的关键步骤包括： - 连接封装芯片到测试设备。
- 对封装芯片进行电气性能测试，以确保其符合规定的标准。
- 进行可靠性测试，如温度循环和湿度浸泡测试等。
- 根据测试结果，对芯片进行标识并分类。
- 将合格的封装芯片进行包装和存储，准备发货。
总结半导体封装是将半导体芯片封装在外部包装中的重要步骤。
芯片封装过程详解芯片封装是指将芯片芯片与外部环境隔离，并为芯片提供电气连接、保护和散热等工作的工艺过程。
芯片封装是芯片制造过程中的重要环节，它不仅可以对芯片进行保护和固定，还可以提供必要的电气和物理连接。
以下是芯片封装的详细过程解析。
第一步：设计封装方案芯片封装的第一步是设计封装方案。
这个过程要根据芯片的性能和应用需求来选择合适的封装类型、尺寸、引脚布局以及材料等。
封装方案的设计需要考虑芯片的功耗、热量产生、高频特性等因素，以确保封装对芯片的性能和稳定性没有影响。
第二步：准备封装材料准备封装材料是封装过程中的重要一环。
封装材料包括封装底座、封装盖板、引线、封装胶等。
这些材料的选择要考虑到封装的可靠性、散热性能、EMI屏蔽性能等相关要求。
第三步：芯片背面处理芯片的背面处理主要涉及到腐蚀、清洗、镀金等工艺。
这些处理可以使芯片表面更加平整，提高封装过程中的接触可靠性，并提供良好的焊接条件。
第四步：焊接芯片焊接芯片是芯片封装的关键一步。
常见的焊接方式有焊球连接和金线焊接。
焊球连接是将芯片芯片的引脚与封装底座上的焊球粘接在一起。
而金线焊接是用一根金线将芯片的引脚与封装底座的引脚进行连接。
焊接时要保证焊点的可靠性和精度，防止焊接过程中温度过高而损坏芯片。
第五步：安装封装材料安装封装材料是将芯片与封装底座进行固定和保护的过程。
通常使用封装胶将芯片粘接在底座上，以增加芯片与外界环境的绝缘性和机械强度。
封装胶需要具有良好的粘接性、化学稳定性和导热性能，以确保芯片的可靠性和散热性能。
第六步：封装盖板封装盖板是用于覆盖在芯片的封装座上面，保护芯片免受外部环境的干扰和损害。
封装盖板通常由金属或塑料材料制成，具有良好的机械刚度和EMI屏蔽性能。
第七步：测试封装后的芯片需要进行测试，以验证其性能和可靠性。
测试包括外观检验、电气特性测试和可靠性测试等。
这些测试可以确保封装过程的质量和可靠性，以及芯片的一致性。
第八步：封装质量控制封装质量控制是保证封装过程质量的关键一环。
点就是制程能力。
SIP封装制程按照芯片与基板的连接方式可分为引线键合封装和倒装焊两种。
引线键合封装工艺工艺流程圆片→圆片减薄→圆片切割→芯片粘结→引线键合→等离子清洗→液态密封剂灌封→装配焊料球→回流焊→表面打标→分离→最终检查→测试→包装。
圆片减薄圆片减薄是指从圆片背面采用机械或化学机械（CMP）方式进行研磨，将圆片减薄到适合封装的程度。
随着系统朝轻薄短小的方向发展，芯片封装后模块的厚度变得越来越薄，因此在封装之前一定要将圆片的厚度减薄到可以接受的程度，以满足芯片装配的要求。
圆片切割圆片减薄后，可以进行划片。
较老式的划片机是手动操作的，现在一般的划片机都已实现全自动化。
无论是部分划线还是完全分割硅片，目前均采用锯刀，因为它划出的边缘整齐，很少有碎屑和裂口产生。
芯片粘结已切割下来的芯片要贴装到框架的中间焊盘上。
焊盘的尺寸要和芯片大小相匹配，若焊盘尺寸太大，则会导致引线跨度太大，在转移成型过程中会由于流动产生的应力而造成引线弯曲及芯片位移现象。
贴装的方式可以是用软焊料（指Pb-Sn 合金，尤其是含Sn 的合金）、Au-Si 低共熔合金等焊接到基板上，在塑料封装中最常用的方法是使用聚合物粘结剂粘贴到金属框架上。
引线键合在塑料封装中使用的引线主要是金线，其直径一般为0.025mm~0.032mm。
引线的长度常在1.5mm~3mm之间，而弧圈的高度可比芯片所在平面高 0.75mm。
键合技术有热压焊、热超声焊等。
这些技术优点是容易形成球形（即焊球技术），并防止金线氧化。
为了降低成本，也在研究用其他金属丝，如铝、铜、银、钯等来替代金丝键合。
热压焊的条件是两种金属表面紧紧接触，控制时间、温度、压力，使得两种金属发生连接。
表面粗糙（不平整）、有氧化层形成或是有化学沾污、吸潮等都会影响到键合效果，降低键合强度热压焊的温度在300℃~400℃，时间一为40ms（通常,加上寻找键合位置等程序，键合速度是每秒二线）。
超声焊的优点是可避免高温，因为它用20kHz~60kHz的超声振动提供焊接所需的能量，所以焊接温度可以降低一些。
sop8封装工艺流程SOP8封装工艺流程是个很有趣的东西呢！咱就像唠嗑一样来说说它吧。
一、晶圆准备。
晶圆可是整个封装的基础呀。
晶圆从晶圆厂出来的时候，就像是一个还没打扮的小宝贝。
晶圆的质量那得是杠杠的，要经过好多道检测工序，就像选美比赛似的，只有合格的晶圆才能进入到SOP8封装的流程里。
比如说晶圆表面不能有划痕、杂质这些坏东西。
如果有了，就像一个漂亮的脸蛋上有了脏东西，那可不行呢。
二、芯片切割。
这一步就像是把一整个大蛋糕切成小块块。
不过这个“蛋糕”可金贵得很。
要使用专门的切割设备，这个设备就像是一个超级精确的厨师刀。
切割的时候得小心翼翼的，要是切歪了或者切坏了芯片，那就糟糕啦。
每个小芯片都是未来SOP8封装里的核心成员，就像一个小团队里的每个成员都很重要一样。
三、芯片粘贴。
切割好的芯片得粘到一个特殊的框架上。
这个胶水的选择可讲究了，就像做菜选调料一样。
得是那种能牢固粘住芯片，又不会对芯片有什么不好影响的胶水。
把芯片粘上去的时候，也要放得端端正正的，就像小朋友坐座位一样，要坐得正才好呢。
要是粘歪了，后续的工序可能就会出问题，就像多米诺骨牌一样，一个倒了可能就全乱套啦。
四、引线键合。
这是个很关键的步骤哦。
就像是给芯片和外部世界牵线搭桥。
用很细很细的金属丝，把芯片上的焊点和框架上的引脚连接起来。
这个金属丝就像一根神奇的小线，把芯片内部的电路和外面的世界连通起来啦。
操作这个键合的设备得超级精确，因为这个金属丝可细了，要是不小心弄断了或者接错地方了，那芯片就没法正常工作啦。
这就好比你给手机充电，插错了孔，手机肯定充不了电呀。
五、塑封。
塑封就像是给芯片穿上一层保护衣。
这个保护衣得既结实又能保护芯片不受外界的影响。
把芯片和框架放在模具里，然后注入特殊的塑料材料。
这个塑料材料就像一个温暖的小被子，把芯片包裹得严严实实的。
在塑封的时候，温度、压力这些条件都得控制得很好，就像你烤蛋糕的时候，火候得刚刚好一样。
要是温度太高或者压力太大，可能会把芯片弄坏，要是温度太低或者压力太小，塑封可能就不结实，起不到保护的作用。
芯片封装工艺流程sop6芯片封装工艺流程SOP6封装工艺是芯片制造过程中至关重要的一环，它将芯片内部的电路封装成一个完整的器件。
SOP6是一种常用的封装工艺，下面将详细介绍SOP6封装工艺的流程。
1. 材料准备SOP6封装工艺的第一步是准备所需的材料。
这些材料包括芯片、封装基板、引脚、焊料等。
芯片是封装的核心部分，封装基板是芯片的支撑物，引脚用于连接芯片与外部电路，焊料用于固定引脚和封装基板。
2. 芯片粘接在SOP6封装工艺中，芯片首先需要与封装基板粘接在一起。
这一步通常采用高粘度胶水或焊接技术完成。
粘接的目的是确保芯片与封装基板之间的良好接触，以便传递电子信号。
3. 引脚安装接下来是引脚的安装。
引脚是连接芯片与外部电路的桥梁，它们需要准确地安装在封装基板上。
在SOP6封装工艺中，引脚通常采用焊接技术进行固定。
4. 焊接焊接是SOP6封装工艺中的重要步骤。
通过焊接技术，引脚与封装基板之间形成牢固的连接。
焊接过程中需要控制好温度和时间，以确保焊接质量。
5. 清洁和测试完成焊接后，需要对封装芯片进行清洁和测试。
清洁的目的是去除焊接过程中产生的杂质和污染物，以确保封装芯片的质量。
测试的目的是验证封装芯片的功能是否正常。
6. 包装和质量控制最后一步是封装芯片的包装和质量控制。
封装芯片需要进行合适的包装，以保护其免受外部环境的影响。
质量控制是确保封装芯片质量的关键，包括外观检查、尺寸测量和功能测试等。
总结：SOP6封装工艺是芯片制造过程中的重要环节，它将芯片内部的电路封装成一个完整的器件。
该工艺包括材料准备、芯片粘接、引脚安装、焊接、清洁和测试、包装和质量控制等步骤。
通过严格遵循SOP6封装工艺流程，可以确保封装芯片的质量和性能。
