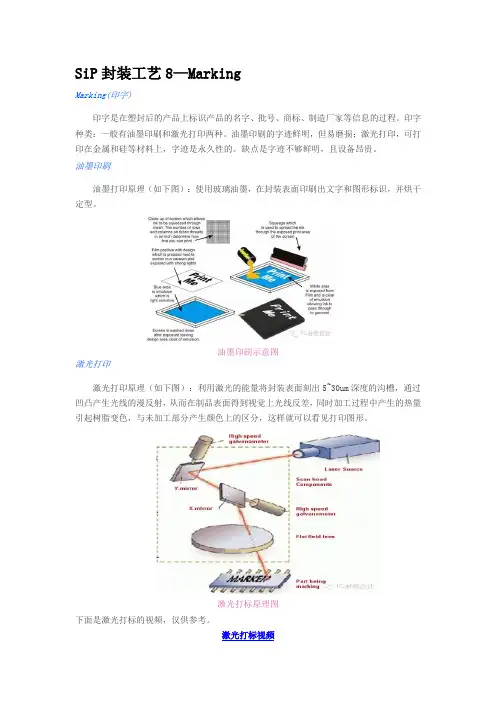

SiP封装工艺8—MarkingMarking(印字)印字是在塑封后的产品上标识产品的名字、批号、商标、制造厂家等信息的过程。

印字种类：一般有油墨印刷和激光打印两种。

油墨印刷的字迹鲜明，但易磨损；激光打印，可打印在金属和硅等材料上，字迹是永久性的。

缺点是字迹不够鲜明，且设备昂贵。

油墨印刷油墨打印原理（如下图）：使用玻璃油墨，在封装表面印刷出文字和图形标识，并烘干定型。

油墨印刷示意图激光打印激光打印原理（如下图）：利用激光的能量将封装表面刻出5~30um深度的沟槽，通过凹凸产生光线的漫反射，从而在制品表面得到视觉上光线反差，同时加工过程中产生的热量引起树脂变色，与未加工部分产生颜色上的区分，这样就可以看见打印图形。

激光打标原理图下面是激光打标的视频，仅供参考。

激光打标视频SiP封装工艺9—Ball MountingBall Mounting(置球)BGA封装是通过基板下表面的锡球(Solder Ball)与系统PCB实现互连的，本工序就是将锡球焊接在基板上的过程。

工序可细分为如下图4步：1.用与BGA焊盘相应的治具沾取助焊剂(Flux)，并将其点在BGA焊盘上；2.通过置球治具(Ball attach tool)真空吸取锡球，并转移至沾有助焊剂的焊盘上；松开真空开关，锡球在助焊剂的粘性作用下，粘贴在基板焊盘上；3.将上一步的基板通过热风回流焊，锡球在高温下熔化，并在助焊剂的帮助下，与基板焊盘浸润，冷却后，锡球与基板牢牢焊接在一起；4.焊接了锡球的基板，放入清洗机，把多余的助焊剂和脏污清洗掉，最后烘干。

置球过程原理图置球的原材料和设备：置球设备显微镜下置球效果下面是全自动植球机 BPS-7200的置球视频以及回流焊视频，仅供参考。

置球视频SiP封装工艺10—SingulationSingulation (切单)本工序主要目的是将置球完毕整条(Strip)的产品，分割成单独的正式的BGA产品。

主要有三种方式：剪(Punch)，切(Saw)，铣(Rout)，如下图所示。
