电气火灾监控设备与电气火灾监控系统设计探讨(标准版)

电气火灾监控系统的设计说明电气火灾是一种严重的安全事故，对人员生命和财产造成巨大的损失。

为了及时预警和控制电气火灾的发生，电气火灾监控系统应运而生。

本文将从系统的结构、功能和设计要点等方面，详细说明电气火灾监控系统的设计。

一、系统结构火灾监测子系统主要负责实时监测电气设备及其周围环境的温度、烟雾等参数，并将获取的数据传输到中央处理子系统。

数据传输子系统负责将监测子系统采集到的数据通过有线或无线通信方式传输给中央处理子系统，确保数据的实时性和准确性。

中央处理子系统是整个系统的核心，负责接收、分析和处理火灾监测子系统传输的数据。

同时，中央处理子系统还需要存储历史数据、生成报表和提供远程访问等功能。

报警控制子系统是系统的最后一环，一旦中央处理子系统检测到火灾的存在，便会通过报警控制子系统发出报警信号，以便相关人员及时采取措施。

二、系统功能1.实时监测：监测子系统能够实时监测电气设备和周围环境的数据，包括温度、烟雾等参数。

2.数据传输：数据传输子系统能够将监测子系统采集到的数据快速传输给中央处理子系统，以保持数据的实时性和准确性。

3.数据分析与处理：中央处理子系统对接收到的数据进行分析和处理，根据预设的规则进行故障诊断和火灾预警。

4.历史数据存储：中央处理子系统需要存储历史数据，以便在需要追溯和分析时使用，并能生成相应的报表。

5.远程访问：中央处理子系统支持远程访问，相关人员可以通过手机、电脑等设备随时随地查看系统状态和接收报警信息。

6.报警控制：一旦中央处理子系统检测到火灾的存在，报警控制子系统立即发出报警信号，相关人员及时采取措施。

三、设计要点1.监测点的布设：根据不同场所的特点和要求，合理布设监测点，保证对关键电气设备和周围环境进行全面监测。

2.数据传输的可靠性：采用备份传输和数据加密等技术手段，确保数据传输的可靠性和安全性。

3.规则设置与预警准确性：根据实际情况，设置合理的规则，使系统能够准确判断火灾预警，避免误报和漏报。

电气火灾监控系统施工方案：电气火灾监控系统该系统旨在远程监控城市内各建筑的电气火灾安全状态。

它由电气火灾监控主机、电气火灾监控器、漏电探测器、电流探测器、系统总线、有线网络和电气火灾网络接入模块组成。

电气火灾监控主机是一个装置，用于接收和监控现场电气火灾监控器报警信号。

电气火灾监控器则是一个监控装置，用于接收电气火灾探测器信号，并具有现场报警功能。

漏电探测器采集监测回路的漏电信号（或漏电电流信号）并通过系统总线将信号发送给电气火灾监控器。

电流探测器则采集监测回路各线缆电流信号并通过系统总线将信号发送给电气火灾监控器。

系统总线是电气火灾监控系统与各电气火灾监控器之间的物理传输介质。

有线网络是用于电气火灾监控系统与电气火灾远程服务系统通信的TCP/IP有线传输网络。

电气火灾网络接入模块是用于电气火灾监控系统与电气火灾远程服务系统之间通信的协议处理与转换模块。

监控节点是设置在配电箱（柜）内的现场电气火灾监控器件。

电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。

下列场所应设置电气火灾监控系统：符合GB中规定的保护对象为特级、一级除住宅外的场所；任一层建筑面积大于500㎡且设有火灾自动报警系统的公众聚集场所；住院床位在50张以上的医院，幼儿住宿床位在50张以上的幼儿园，老人住宿床位在50张以上的敬老院、福利院和老年公寓。

电气火灾监控系统应独立设置，可与火灾自动报警系统互联，并应能接入电气火灾远程服务系统。

系统设计应以漏电、温度、电流及电压监控为主，并具有预警功能，能在被监控参数发生异常但未达到监控报警值前发出预报警信号。

6.1.4 电气火灾监控主机需要实时显示监控参数，如漏电数值、温度数值、线缆电流数值、电压数值和报警部位，包括楼层和配电箱编号等。

此外，它应该具备人工在线查询、设定和修改各电气火灾监控器的有关参数，并且应该有实时监控报警和系统故障报警功能。

6.1.5 如果监控节点少于10个，则可以不配置电气火灾监控主机。

电气火灾监控系统的设计说明一、引言电气火灾是指由于电气设备的缺陷、过载、短路等故障引发的火灾。

由于电气火灾具有发生突然、蔓延速度快、破坏力大等特点，给人们的生命财产安全带来了严重威胁。

因此，为了提高电气火灾的预警能力，保护人们的生命财产安全，设计一个可靠有效的电气火灾监控系统至关重要。

二、设计目标1.实时监测：能够对电气设备进行实时监测，快速发现故障或风险。

2.综合预警：综合利用传感器、摄像头、温度传感器等设备进行数据采集和分析，实现对电气火灾的准确预警和及时处置。

3.灵敏度高：有较高的灵敏度和准确度，能迅速发现异常情况。

4.可靠稳定：系统具有高可靠性和稳定性，能够长期稳定运行，不受外界干扰。

5.智能化管理：实现对监控设备和报警系统的智能化管理，包括设备状态监测、远程报警和数据存储。

三、系统组成1.传感器：通过安装在电气设备上的传感器实时采集电流、电压、温度等数据，并将数据传输到数据采集和处理单元。

2.数据采集和处理单元：负责接收传感器传输过来的数据，并进行处理和分析，根据设定的预警参数进行警报。

3.报警系统：根据数据采集和处理单元的分析结果进行声光报警，及时提醒相关人员。

4.数据存储和管理：将采集到的数据进行存储和管理，方便后期分析和处理。

5.远程监控和管理：通过互联网或局域网实现对电气火灾监控系统的远程管理和监控。

四、系统设计1.传感器选择：根据监测需求选择适合的传感器，包括电流传感器、电压传感器、温度传感器等。

2.数据采集和处理单元：采用嵌入式系统进行数据的采集和处理，通过编程实现对数据的分析和判断。

3.报警系统：通过声音报警和灯光闪烁实现报警功能，可以设置多级报警，根据不同的预警级别进行不同的报警方式。

4.数据存储和管理：选择高可靠性的存储设备，将采集到的数据进行存储和备份，实现数据的长期保存。

5.远程监控和管理：通过网络连接实现对监控系统的远程管理和监控，包括对设备状态的监测、报警系统的激活和数据的查看和分析。

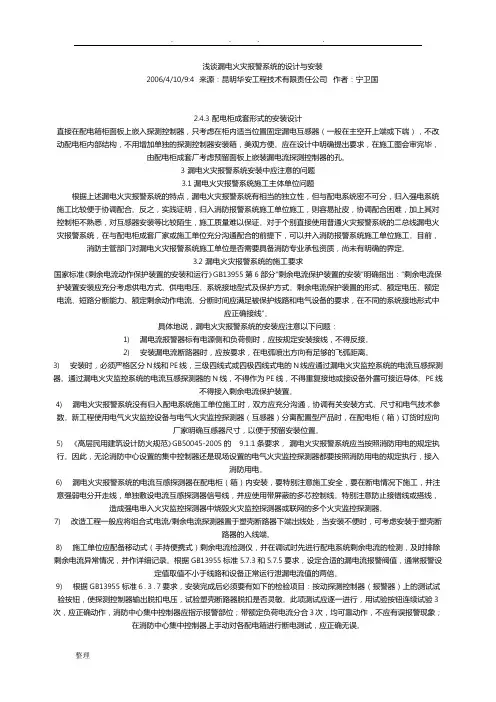

浅谈漏电火灾报警系统的设计与安装2006/4/10/9:4 来源：昆明华安工程技术有限责任公司作者：宁卫国2.4.3 配电柜成套形式的安装设计直接在配电箱柜面板上嵌入探测控制器，只考虑在柜内适当位置固定漏电互感器（一般在主空开上端或下端），不改动配电柜内部结构，不用增加单独的探测控制器安装箱，美观方便。

应在设计中明确提出要求，在施工图会审完毕，由配电柜成套厂考虑预留面板上嵌装漏电流探测控制器的孔。

3 漏电火灾报警系统安装中应注意的问题3.1 漏电火灾报警系统施工主体单位问题根据上述漏电火灾报警系统的特点，漏电火灾报警系统有相当的独立性，但与配电系统密不可分，归入强电系统施工比较便于协调配合。

反之，实践证明，归入消防报警系统施工单位施工，则容易扯皮，协调配合困难，加上其对控制柜不熟悉，对互感器安装等比较陌生，施工质量难以保证。

对于个别直接使用普通火灾报警系统的二总线漏电火灾报警系统，在与配电柜成套厂家或施工单位充分沟通配合的前提下，可以并入消防报警系统施工单位施工。

目前，消防主管部门对漏电火灾报警系统施工单位是否需要具备消防专业承包资质，尚未有明确的界定。

3.2 漏电火灾报警系统的施工要求国家标准《剩余电流动作保护装置的安装和运行》GB13955第6部分“剩余电流保护装置的安装”明确指出：“剩余电流保护装置安装应充分考虑供电方式、供电电压、系统接地型式及保护方式。

剩余电流保护装置的形式、额定电压、额定电流、短路分断能力、额定剩余动作电流、分断时间应满足被保护线路和电气设备的要求，在不同的系统接地形式中应正确接线”。

具体地说，漏电火灾报警系统的安装应注意以下问题：1) 漏电流报警器标有电源侧和负荷侧时，应按规定安装接线，不得反接。

2) 安装漏电流断路器时，应按要求，在电弧喷出方向有足够的飞弧距离。

3) 安装时，必须严格区分N线和PE线，三级四线式或四极四线式电的N线应通过漏电火灾监控系统的电流互感探测器。

电气火灾监控设计规范随着城市化和工业化的快速发展，电力设备的使用范围不断扩大，但由于电气火灾的危害性，对于电气设备的安全监控一直是我们重视的一个方面。

电气火灾监控设计规范就是为了保障人们的生命财产安全，提高电力系统的可靠性和稳定性而制定的。

1. 电气火灾监控规范的意义电气火灾监控规范的制定，可以规范电气系统的检测、防范、监测和控制，预防火灾的发生，提高安全生产水平，减少火灾的危害程度，提高社会的生产效益和社会安全。

2. 电气火灾监控系统的设计原则（1）系统的功能要齐全、完整。

监控系统要根据各种工况进行设计，确保系统的可靠性和准确性，能够实现实时监测、自动报警、数据处理和历史记录等功能。

（2）系统的安全可靠性要保证。

监控系统要设计到短路、过压、过载等异常状况，并且在发现故障时及时报警，保证系统的运行过程中不发生事故。

（3）系统要稳定可靠。

监控系统的设备要具有较高的稳定性，特别是传感器和控制器的质量要保证，保证误差小、精度高、信号稳定。

（4）系统要考虑布置和功能的配合。

监控系统的传感器和报警装置应该与电力设备的布置相对应，使设备的全过程受到有效的监测和防范。

3. 电气火灾监控系统设计步骤（1）搜集工程项目资料。

包括电气设备的类型、容量、系统接线方式、电气设备的故障排除方法等。

（2）分析电气设备的需求。

根据用户提供的资料，设计电气设备日常运行所需要的多种参数和数据。

对于有关安全预警、数据采集、远程控制、远程监测等，根据用户的要求进行功能设计和参数设置。

（3）设计监控系统的硬件配置。

按照需求进行传感器、控制器、报警器等的选择和布置，这些硬件应具有高度的可靠性和安全性。

（4）制定监控系统的软件程序。

根据分析结果，编写监控系统的软件程序，实现数据采集、数据分析、报警处理、远程控制等功能。

编写完程序后，进行代码测试，保证代码的质量和可靠性。

4. 电气火灾监控系统选型（1）根据不同的用途和场合，要选择不同的监控系统。

电气火灾监控系统规范及设计—刖言电气火灾报警系统随着建筑设计防火规范的完善和工程应用的不断普及而得到改进，与此同时人们对电气火灾报警系统的应用又在提出新的要求，不断推进着电气火灾报警系统技术应用的发展，为有效预防和减少电气火灾的发生，规范工程建设中电气火灾监控系统的设计、施工等各项技术活动，制定本规程。

二术语1.电气火灾监控远程服务系统由电气火灾监控系统、网络接入模块、通信网络组成的远程监控建筑电气火灾安全状态的系统。

2、电气火灾监控系统当被保护线路中的探测参数超过报警设定值时，能发出报警信号、控制信号并能指示报警部位的系统，它由电气火灾监控主机、电气火灾监控器及传感器组成。

3、电气火灾监控主机（以下简称主机）接收和监控现场电气火灾监控器报警信号的装置。

4、电气火灾监控器（以下简称监控器）接收电气火灾探测器信号，并具有现场报警功能的监控装置。

5、剩余电流传感器测量被保护线路的剩余电流值变化的传感器，一般为剩余电流互感器。

6、电流传感器测量被保护线路中各线缆电流值变化的传感器。

7、系统总线（以下简称总线）主机与各电气火灾监控器之间传输数字信号的物理传输介质。

8、通信网络用于电气火灾监控系统与电气火灾监控远程服务系统通信的有线传输网络。

9、电气火灾网络接入模块用于电气火灾监控系统与电气火灾监控远程服务系统之间通信的协议处理与转换模块。

10、监控节点设置在配电箱（柜）内的现场监控器件的设置位置。

IL设置场所(1)电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。

(2K火灾自动报警系统设计规范》GB50116中规定保护对象为特级、一级和二级的场所应设置电气火灾监控系统。

(3)符合新疆维吾尔自治区消防安全重点单位界定标准的场所应设置电气火灾监控系统。

(4)其它场所有条件的可设置电气火灾监控系统。

三系统设计1.保护对象选择(1)规范要求应根据建筑物性质和发生电气火灾危险性确定电气火灾监控系统保护对象。

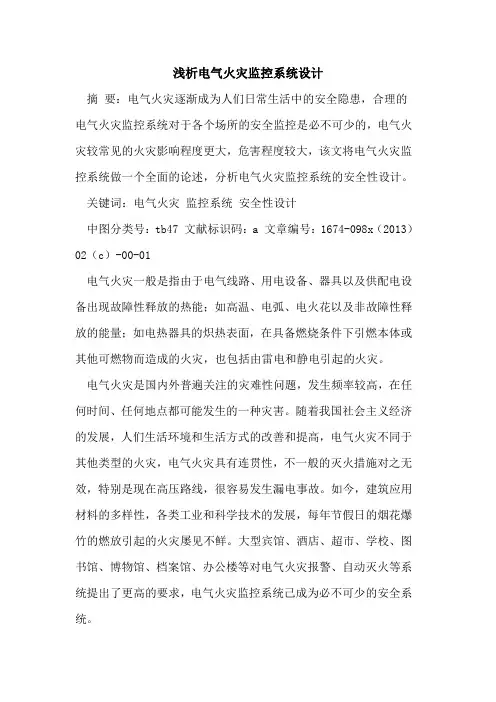

浅析电气火灾监控系统设计摘要：电气火灾逐渐成为人们日常生活中的安全隐患，合理的电气火灾监控系统对于各个场所的安全监控是必不可少的，电气火灾较常见的火灾影响程度更大，危害程度较大，该文将电气火灾监控系统做一个全面的论述，分析电气火灾监控系统的安全性设计。

关键词：电气火灾监控系统安全性设计中图分类号：tb47 文献标识码：a 文章编号：1674-098x（2013）02（c）-00-01电气火灾一般是指由于电气线路、用电设备、器具以及供配电设备出现故障性释放的热能；如高温、电弧、电火花以及非故障性释放的能量；如电热器具的炽热表面，在具备燃烧条件下引燃本体或其他可燃物而造成的火灾，也包括由雷电和静电引起的火灾。

电气火灾是国内外普遍关注的灾难性问题，发生频率较高，在任何时间、任何地点都可能发生的一种灾害。

随着我国社会主义经济的发展，人们生活环境和生活方式的改善和提高，电气火灾不同于其他类型的火灾，电气火灾具有连贯性，不一般的灭火措施对之无效，特别是现在高压路线，很容易发生漏电事故。

如今，建筑应用材料的多样性，各类工业和科学技术的发展，每年节假日的烟花爆竹的燃放引起的火灾屡见不鲜。

大型宾馆、酒店、超市、学校、图书馆、博物馆、档案馆、办公楼等对电气火灾报警、自动灭火等系统提出了更高的要求，电气火灾监控系统己成为必不可少的安全系统。

1 电气火灾设计思路电气火灾具有一定的特殊性，在没有发生电气火灾之前，看不见，摸不着，就像一个黑匣子，我们完全不知道里面到底是怎么一回事。

所以我们必须借助现代科技手段，把看不见，摸不着的信息转换成我们能够感觉器官能够接收到的信息，这就是电气火灾监控系统（漏电火灾报警系统）。

电气火灾监控系统把电气火灾发生的前期表现出来的征兆通过技术手段转换成我们识别的信息，以达到对电气火灾监控的目的，在电气火灾发生之前发出报警信息。

传统的电气火灾报警控制器，虽然功能相对集中，速度较快，但是系统容量有限，可扩展能力较小，制约了电气火灾报警系统向人机可操作性发展的趋势。

电气火灾监控系统规范电气火灾监控系统规范⒈系统概述⑴系统简介：介绍电气火灾监控系统的基本功能和工作原理。

⑵系统组成：详细系统所包括的设备和组件。

⑶系统工作流程：描述系统的工作流程和各个环节的功能。

⑷系统性能指标：定义系统的关键性能指标和标准。

⒉设计与工程⑴系统设计原则：系统设计的基本原则，包括可靠性、易用性、可扩展性等。

⑵系统拓扑结构：描述系统的整体拓扑结构和各个子系统之间的关系。

⑶设备选择：介绍选择电气火灾监控系统设备时需要考虑的因素和标准。

⑷设备布置：详细描述各个设备的布置位置和安装要求。

⑸系统接口：定义系统与其他设备或系统之间的接口标准。

⒊功能需求⑴火灾监测功能：说明系统中的火灾监测设备和技术，并描述其功能和工作原理。

⑵报警与通知功能：介绍系统中的报警和通知设备，包括声光报警器、短信通知等。

⑶数据记录与存储功能：详细说明系统中的数据记录和存储方式，包括传感器数据、报警记录等。

⑷远程监控与控制功能：描述系统支持的远程监控和控制方法，包括方式App、网页平台等。

⑸故障诊断与维护功能：说明系统支持的故障诊断和维护功能，包括故障报警、远程维修等。

⒋安全与保密要求⑴系统安全性：详细说明系统的安全性要求和防护措施，包括防止非法访问、数据加密等。

⑵数据保密性：描述系统中的数据保密要求和措施，包括数据传输加密、访问权限控制等。

⒌测试与验收⑴系统测试计划：制定系统测试计划，包括测试内容、方法和标准。

⑵测试环境与设备：定义系统测试所需的环境和设备要求。

⑶验收标准：明确系统验收的标准和流程。

⑷验收文件：系统验收所需的文件和材料。

⒍维护与保养⑴维护计划：制定系统的维护计划和周期，包括设备巡检、故障排除等。

⑵维护记录：详细记录系统的维护情况，包括维修日期、维修内容、维修人员等。

⑶紧急故障处理流程：确定系统发生紧急故障时的处理流程和。

⒎文档及附件⑴本文档涉及附件：列出本文档所涉及的附件名称和说明。

⑵本文所涉及的法律名词及注释：列出本文所涉及的法律名词，并提供相应的注释。

浅谈电气火灾监控系统-防火与漏电保护潘俊峰摘要：在使用电能时，引起火灾的源由可能是电弧、火花，以及炽热与发热的高温导电部分。

起初可能致使电气设备中的绝缘材料燃烧，接着火焰传到其它可燃材料上，这就发生电气火灾。

引起电气火灾的原因是多种多样的，如过载、短路、接触不良、电弧火花、漏电等原因。

2001年全国共发生火灾125402起，其中电气火灾占30%左右，总体趋势是电气火灾发生的起数不断增加，所占比例也是不断增加。

如何防止和减少电气火灾－－电气火灾监控系统起着重要作用。

有关专家积极呼吁尽快采取有效的技术防范措施，遏制电气火灾的上升势头，政府有关部门也非常重视，相继制订或修改了有关标准规范，要求在建筑中设置漏电火灾报警系统。

《高层民用建筑设计防火规范》GB50045－95（2005版）局部修订条文9.5.1条、强制性国标《剩余电流动作保护装置的安装和运行》GB13955-2005都强调了剩余电流动作保护装置在防止因接地故障而引起的电气火灾的防护作用，要求在建筑物内安装剩余电流动作火灾监控系统。

关键词：电气火灾电流温度防火与漏电保护一、电气火灾特点：1、隐蔽性强。

由于漏电与短路通常都发生在电器设备内部及电线的交叉部位，因此电气起火的最初部位是看不到的，只有当火灾已经形成并发展成大火后才能看到，但此时火势已大，再扑救已经很困难。

2、随机性大。

电气设备布置分散，发火的位置很难进行预测，并且起火的时间和概率都很难定量化。

正是这种突发性和意外性给矿井电气火灾的管理和预防都带来一定难度，并且事故一旦发生容易酿成恶性事故。

3、燃烧速度快。

电缆着火时，由于短路或过流时的电线温度特别高，导致火焰沿着电线燃烧的速度非常快、蔓延也快。

4、扑救困难。

电线或电气设备着火时一般是在其内部，看不到起火点，且不能用水来扑救，所以带电的电线着火时不易扑救。

5、损失程度大。

电气火灾的发生，通常不仅会单纯导致电气设备的损坏，而且还将殃及人员安全。

电气火灾监控系统标准电气火灾监控系统是指针对电气设备可能发生的火灾危险，采用先进的监控技术和设备，进行全面、实时的监测和预警，以及对火灾进行有效控制和应急处理的系统。

电气火灾监控系统的标准是保障其正常运行和有效应对火灾风险的重要保障，对于确保电气设备和人员的安全具有重要意义。

本文将对电气火灾监控系统的标准进行详细介绍。

首先，电气火灾监控系统应符合国家相关标准和规定，包括但不限于《建筑电气设计规范》、《建筑电气工程施工及验收规范》等。

在设计、安装、使用和维护过程中，应严格按照国家标准执行，确保系统的可靠性和稳定性。

其次，电气火灾监控系统应具备全面的监测能力，包括对电气设备的温度、电流、电压等参数进行实时监测，并能够及时发现异常情况。

同时，系统应能够对设备周围的环境进行监测，如温度、湿度等，以及对可能引发火灾的因素进行监测，如短路、过载等。

监测数据应能够准确、全面地反映设备和环境的状态，确保系统能够及时发现潜在的火灾风险。

另外，电气火灾监控系统应具备可靠的预警和报警功能。

一旦监测到设备或环境出现异常情况，系统应能够及时发出预警信号，并能够通过声光报警装置、手机短信、邮件等方式通知相关人员。

预警信息应包括异常情况的具体位置、性质和严重程度，以便相关人员能够迅速做出反应。

此外，电气火灾监控系统还应具备有效的控制和应急处理能力。

一旦发生火灾，系统应能够自动启动灭火装置，如喷淋系统、灭火器等，以最大程度地减少火灾对设备和人员的损害。

同时，系统还应能够提供详细的火灾报警信息，包括火灾位置、火势大小等，以便消防人员能够及时到达现场进行灭火。

最后，电气火灾监控系统的标准还应包括系统的维护和管理要求。

系统的日常维护和定期检查是确保系统正常运行的重要保障，应有详细的维护计划和记录。

此外，系统的管理要求也应包括相关人员的培训和考核，以及系统操作规程的制定和执行。

总之，电气火灾监控系统的标准是确保系统正常运行和有效应对火灾风险的重要保障，应符合国家相关标准和规定，具备全面的监测能力、可靠的预警和报警功能，以及有效的控制和应急处理能力。

电气火灾监控系统规范（一）引言概述：电气火灾是一种常见的火灾类型，给人们的生命财产安全带来了巨大威胁。

为了提高电气火灾的预防和监控能力，电气火灾监控系统应运而生。

本文旨在介绍电气火灾监控系统的规范要求，以确保其正常运行和提供有效的火灾监控功能。

一、系统设计和布局1.确定监控区域范围：根据实际情况确定监控区域的范围，包括建筑物内的电气设备室、配电室、控制室等。

2.选择监控设备：根据监控区域的特点和需求，选择合适的监控设备，包括电气火灾报警器、摄像头、烟雾探测器等。

3.布局监控设备：合理布局监控设备，确保监控区域全面覆盖，并避免监控死角的存在。

4.电源和通信线路布置：合理布置电源和通信线路，确保监控系统的正常供电和通信畅通。

5.防护措施：采取必要的防护措施，保护监控设备免受外界环境的损害，如防水、防尘、防电磁干扰等。

二、系统安装和调试1.安装固定监控设备：根据设计布局要求，将监控设备固定在预定位置，确保稳固可靠。

2.连接电源和传输线路：根据布置要求，连接监控设备的电源和通信线路，确保正常供电和通信。

3.设置监控参数：根据实际需求，设置监控设备的参数，包括监控范围、报警阈值等。

4.检查和调试：对安装后的监控系统进行检查和调试，确保各设备正常工作，并与其他系统协调配合。

5.记录和备份：记录安装和调试的过程和结果，并及时备份监控系统的配置文件和数据，以便后续维护和管理。

三、系统运行和监控1.实时监测：监控系统应能够实时监测电气设备的工作状态，包括温度、电流等参数的变化。

2.故障报警：监控系统应能够及时发现异常情况并报警，包括设备过热、漏电、短路等故障。

3.远程监控：监控系统应支持远程监控功能，通过网络等方式实时查看监控设备的状态和报警信息。

4.数据记录和分析：监控系统应能够记录监测数据并进行分析，为电气设备的维护和管理提供参考依据。

5.系统接口和集成：监控系统应支持与其他系统的接口和集成，如消防报警系统、建筑管理系统等，实现信息的共享和互联互通。

电气火灾系统1．系统构成系统主要由GST-DH9200剩余电流式电气火灾监控探测器、DH-GSTN5300剩余电流式电气火灾监控探测器、DH-GSTN5100剩余电流式电气火灾监控探测器、GST-DH9501系列电气火灾监控探测器、DH-GSTN5201测温式电气火灾监控探测器、DH-GSTN5208测温式电气火灾监控探测器、GST-DH9600隔离器、GST-DH9000电气火灾监控设备及GST-DH9300电气火灾监控图形显示系统等产品构成。

参GST电气火灾监控系统示意图介绍。

剩余电流式电气火灾监控探测器检测配出供电线路的剩余电流，当剩余电流达到报警设定值时，通过总线将报警信息传送给电气火灾监控设备。

探测器也可对配出供电线路的供电进行检测，并可将配出供电线路的供电状态信息传送给电气火灾监控设备。

GST-DH9600隔离器是保护系统总线正常工作的重要产品，当总线发生超过隔离器动作电流或总线短路故障时，隔离器动作切断短路故障所在的总线支路，从而保护系统其它部分正常运行。

GST-DH9000电气火灾监控设备是电气火灾监控系统的核心，它主要为探测器总线通讯电路供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。

GST-DH9300电气火灾监控图形显示系统是图形显示装置，采用大屏幕图形化显示整个供电线路供电状况、供电线路剩余电流数值、报警故障信息、历史事件记录等各种信息。

2．工作原理2.1防火原理：电气火灾发生的原因可能是多种因素造成的，从电气火灾的主要原因看：（1）安装、接线不当造成的相间短路；（2）环境潮湿、进水导致的相间短路；（3）设计不当或电气故障导致电气线路载流量远超过设计值，长期运行导致线路发热造成火灾；（4）机械损伤、绝缘老化造成线路漏流，漏流导致局部高温、电弧或电火花导致电气火灾。

从产生电气火灾发生的机理看主要有故障部位局部长时间发热，造成绝缘进一步下降，最终造成线路短路，导致火灾；另一个是故障部位产生的电弧或电火花瞬间释放热量造成线路短路，导致火灾。

GB14287-2005.1电气火灾监控设备日期：2009-6-25I CS 1 3 .2 20. 2 0C 81遏昌中华人民共和国国家标准GB 1 4 2 8 7 . 1 - 2 0 0 5代替( ; 1 3 1 4 2 8 7 - - 1 9 9 3电气火灾监控系统第 1 部分: 电气火灾监控设备Al a r m a n d c o n t r o l s y s t e m f o r e l e c t r i c f i r e p r e v e n t i o n -P a r t 1 : A l a r m a n d c o n t r o l u n i t s f o r e l e c t r i c f i r e p r e v e n t i o n2 0 0 5 - 0 9 - 01发布2 0 0 6 - 0 6 - 0 1实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB 1 4287 .1 - 20 0 5目次前言1 范围· · · · · · · · · · · · · · · · · · ……2 规范性引用文件· · · ……3 术语和定义· · · · · · · · · ……4 一般要求· · · · · · · · · · · · ……5 要求与试验方法· · · ……6 检验规则· · · · · · · · · · · · ……7 标志· · · · · · · · · · · · · · · · · · ……GB 1 42 87 . 1 - 20 05月U 吕本部分的第4 , 5 , 6 , 7 章内容为强制性，其余为推荐性GB 1 4 2 8 7 《电气火灾监控系统》由以下部分组成:—第1 部分: 电气火灾监控设备;—一第2 部分: 剩余电流式电气火灾监控探测器;—第3 部分: 测温式电气火灾监控探测器。

浅谈电气火灾监控系统在电气成套设备及施工中的应用［摘要］电气火灾监控系统能有效防护因剩余电流等原因所引起的电气火灾事故，因此越来越多的在电气成套设备中采用。

而电气火灾监控系统的设计不仅应考虑其功能、布点、选型要满足配电线路的保护需要以及国家相关的标准规范，也应考虑在电气成套设备内及施工中实际安装需要的问题。

［关键词］电气火灾监控系统；电气成套设备；施工[abstract] electrical fire monitoring system can effective protection for such reasons as the residual current caused by electrical fire accident, so more and more in electrical equipment using. and electrical fire monitoring system design not only should consider its function, selection of stationing, to meet the needs and distribution circuit protection of relevant state standards, should also be considered at the electric equipment and construction in zhongshiinterstate needed to install.[keywords] electrical fire control system; electrical equipment; construction中图分类号：f407.6文献标识码：a 文章编号：由于近年来在建筑物中的火灾事故中电气火灾事故的比例居高不下，使得人们用电安全意识及要求逐步增强。

电气火灾监控系统规范1、系统概述电气火灾监控系统是为了对电气设备运行过程中可能发生的火灾风险进行监控和报警而设计的一种安全监测系统。

其主要功能包括监测电气设备的温度、电流、电压等参数，检测设备是否存在异常情况，并及时发出报警信号，以便及时采取措施防止火灾的发生。

2、系统组成电气火灾监控系统主要由以下几个模块组成：(1) 传感器模块：用于监测电气设备的温度、电流、电压等参数，并将监测结果传输给控制器模块。

(2) 控制器模块：负责接收传感器模块传输的数据，并进行数据处理和分析，当监测结果超过预设阈值时，发出报警信号。

(3) 报警模块：接收控制器模块发出的报警信号，进行声光报警，提醒现场人员注意火灾风险。

(4) 数据存储模块：用于存储传感器模块采集的数据，以便后续分析和查询。

(5) 控制终端模块：用于对电气火灾监控系统进行操作和设置，可以对监测参数和阈值进行调整。

3、系统设计要求(1) 可靠性要求：系统设计应具有高可靠性，能够实时监测电气设备的状态，准确判断是否存在火灾风险，并及时发出报警信号。

(2) 响应速度要求：系统应能够在最短时间内对异常情况进行处理和响应，确保火灾风险得到及时控制。

(3) 易用性要求：系统应具备简洁明了的操作界面，方便操作人员使用，并提供操作指南和用户手册，以便操作和维护人员掌握正确的使用方法。

(4) 安全性要求：系统设计应考虑安全性问题，包括数据传输的安全性、系统运行的稳定性和设备的防火性能等。

(5) 可扩展性要求：系统应具备良好的可扩展性，能够根据实际需要对传感器的数量和位置进行灵活的调整和改变。

4、系统安装与维护(1) 安装要求：系统安装应由专业人员进行，遵循相关的安装规范，确保各个模块之间的连通性和相对位置的准确性。

(2) 维护要求：系统维护应定期进行，包括对传感器进行校准和更换，对控制器进行检查和维修，以确保系统的正常运行和准确监测。

(3) 备份与恢复：系统应定期进行数据备份，并建立完善的数据恢复机制，以防止数据丢失或损坏导致的监测中断。

电气火灾监控系统规范电气火灾监控系统规范1. 介绍电气火灾是由电气设备及电气线路故障引起的火灾，具有发生率高、破坏力强的特点。

电气火灾监控系统是一种可以实时监测电气设备和电气线路的工作状态，及时发现潜在的故障隐患，并采取相应的措施消除火灾风险的系统。

本规范旨在规范电气火灾监控系统的设计、安装、维护和使用，保障人员及财产安全。

2. 设计要求2.1. 系统结构：电气火灾监控系统应包括火灾报警主机、探测器、手动报警按钮、报警设备等组成。

系统采用分布式结构，具备高可靠性和自动化管理能力。

2.2. 探测器布局：探测器的布设应根据实际情况和相关规范，确定适当的探测器类型、位置和数量。

应尽量避免误报和漏报情况的发生。

2.3. 电源保障：电气火灾监控系统应具备备用电源和自动切换功能，以确保在主电源故障时系统正常运行，以及保证系统的连续性和稳定性。

2.4. 数据存储：系统应具备数据存储功能，包括火灾报警信息、故障信息、历史数据等。

同时应具备数据备份和远程监控功能，以便实时获取和追溯数据。

3. 安装要求3.1. 设备安装：电气火灾监控系统的各个设备应按照厂商提供的安装要求进行安装，确保设备的稳定性和可靠性。

3.2. 探测器安装：探测器的选择和安装应符合国家相关标准和规范要求。

安装位置应选在易发生故障的设备和线路附近，以及易积聚烟雾和火焰的区域，确保及时发现潜在的火灾隐患。

3.3. 布线要求：系统的电气接线、信号线等应按照相关规范进行布线，确保电气连接的可靠性和稳定性。

同时应避免与其他设备或线路的干扰。

3.4. 报警设备：报警设备的布设应考虑到周围的环境条件和人员密集程度，确保报警信号的及时传递和人员的疏散安全。

4. 维护要求4.1. 定期维护：电气火灾监控系统应定期进行维护和检修，包括设备的清洁、校准和故障排除等工作，以确保系统的正常运行。

4.2. 报警测试：定期进行火灾报警测试，确保系统的报警设备和探测器正常工作，同时可以评估系统的可靠性和灵敏度。
