浅谈漏电火灾报警系统的设计与安装
2006/4/10/9:4 来源：昆明华安工程技术有限责任公司作者：宁卫国
2.4.3 配电柜成套形式的安装设计
直接在配电箱柜面板上嵌入探测控制器，只考虑在柜内适当位置固定漏电互感器（一般在主空开上端或下端），不改动配电柜内部结构，不用增加单独的探测控制器安装箱，美观方便。应在设计中明确提出要求，在施工图会审完毕，由配电柜成套厂考虑预留面板上嵌装漏电流探测控制器的孔。
3 漏电火灾报警系统安装中应注意的问题
3.1 漏电火灾报警系统施工主体单位问题
根据上述漏电火灾报警系统的特点，漏电火灾报警系统有相当的独立性，但与配电系统密不可分，归入强电系统施工比较便于协调配合。反之，实践证明，归入消防报警系统施工单位施工，则容易扯皮，协调配合困难，加上其对控制柜不熟悉，对互感器安装等比较陌生，施工质量难以保证。对于个别直接使用普通火灾报警系统的二总线漏电火灾报警系统，在与配电柜成套厂家或施工单位充分沟通配合的前提下，可以并入消防报警系统施工单位施工。目前，消防主管部门对漏电火灾报警系统施工单位是否需要具备消防专业承包资质，尚未有明确的界定。
3.2 漏电火灾报警系统的施工要求
国家标准《剩余电流动作保护装置的安装和运行》GB13955第6部分“剩余电流保护装置的安装”明确指出：“剩余电流保护装置安装应充分考虑供电方式、供电电压、系统接地型式及保护方式。剩余电流保护装置的形式、额定电压、额定电流、短路分断能力、额定剩余动作电流、分断时间应满足被保护线路和电气设备的要求，在不同的系统接地形式中
应正确接线”。

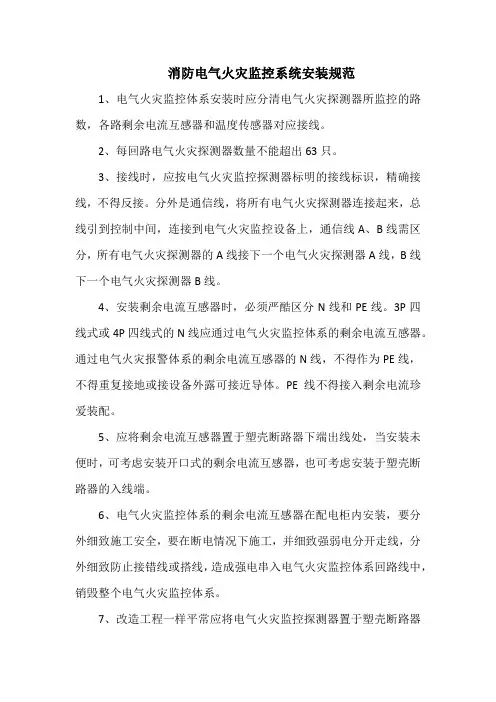

具体地说，漏电火灾报警系统的安装应注意以下问题：
1) 漏电流报警器标有电源侧和负荷侧时，应按规定安装接线，不得反接。
2) 安装漏电流断路器时，应按要求，在电弧喷出方向有足够的飞弧距离。
3) 安装时，必须严格区分N线和PE线，三级四线式或四极四线式电的N线应通过漏电火灾监控系统的电流互感探测器。通过漏电火灾监控系统的电流互感探测器的N线，不得作为PE线，不得重复接地或接设备外露可接近导体。PE线
不得接入剩余电流保护装置。
4) 漏电火灾报警系统没有归入配电系统施工单位施工时，双方应充分沟通，协调有关安装方式、尺寸和电气技术参数。新工程使用电气火灾监控设备与电气火灾监控探测器（互感器）分离配置型产品时，在配电柜（箱）订货时应向
厂家明确互感器尺寸，以便于预留安装位置。
5) 《高层民用建筑设计防火规范》GB50045-2005的 9.1.1条要求，漏电火灾报警系统应当按照消防用电的规定执行。因此，无论消防中心设置的集中控制器还是现场设置的电气火灾监控探测器都要按照消防用电的规定执行，接入
消防用电。
6) 漏电火灾报警系统的电流互感探测器在配电柜（箱）内安装，要特别注意施工安全，要在断电情况下施工，并注意强弱电分开走线，单独敷设电流互感探测器信号线，并应使用带屏蔽的多芯控制线。特别注意防止接错线或搭线，造成强电串入火灾监控探测器中烧毁火灾监控探测器或联网的多个火灾监控探测器。
7) 改造工程一般应将组合式电流/剩余电流探测器置于塑壳断路器下端出线处，当安装不便时，可考虑安装于塑壳断
路器的入线端。
8) 施工单位应配备移动式（手持便携式）剩余电流检测仪，并在调试时先进行配电系统剩余电流的检测，及时排除剩余电流异常情况，并作详细记录。根据GB13955标准5.7.3和5.7.5要求，设定合适的漏电流报警阀值，通常报警设
定值取值不小于线路和设备正常运行泄漏电流值的两倍。
9) 根据GB13955标准６.３.７要求，安装完成后必须要有如下的检验项目：按动探测控制器（报警器）上的测试试验按钮，使探测控制器输出脱扣电压，试验塑壳断路器脱扣是否灵敏。此项测试应逐一进行，用试验按钮连续试验3次，应正确动作，消防中心集中控制器应指示报警部位；带额定负荷电流分合3次，均可靠动作，不应有误报警现象；
在消防中心集中控制器上手动对各配电箱进行断电测试，应正确无误。
10) 漏电报警系统使用的管理制度：每月需在通电状态下，按动试验按钮，检查漏电保护器动作是否可靠。雷击或其它不明原因使漏电保护器动作后，应作检查。漏电保护器动作后，经检查未发现事故原因时，允许试送电一次，如果再次动作，应查明原因找出故障，不得连续强行送电。严禁跨接、短接使用剩余电流动作保护器。
参考文献：
［１］GB50045－95(2005版)，高层民用建筑设计防火规范
［２］GB14287-2005，电气火灾监控系统，第1部分：电气火灾监控设备，第2部分：剩余电流式电气火灾监控探测
器
［３］GB13955-2005,剩余电流动作保护装置的安装和运行
［４］GB 14287－93，防火漏电电流动作报警器
［５］海博智恒电气防火科技有限公司，电气防火监控系统设计手册
［６］北京利达英杰电子有限公司，漏电火灾报警系统设计手册
［7］福瑞特国际电气（中山）有限公司，小武松智能开关设计手册
浅谈漏电火灾报警系统的设计以及安装2007/9/27/13:37 作者：宁卫国
森林火灾肆虐防火人人有
责>>
摘要：根据“高规”修订条文要求，
并结合漏电火灾报警系统有关产品标准和安装使用标准的升级，针对工程中设计、安装漏电火灾报警系统这一新型电气防火装置遇到的新问题进行了探讨。
关键词：漏电火灾报警系统漏电报警器电气火灾监控系统剩余电流

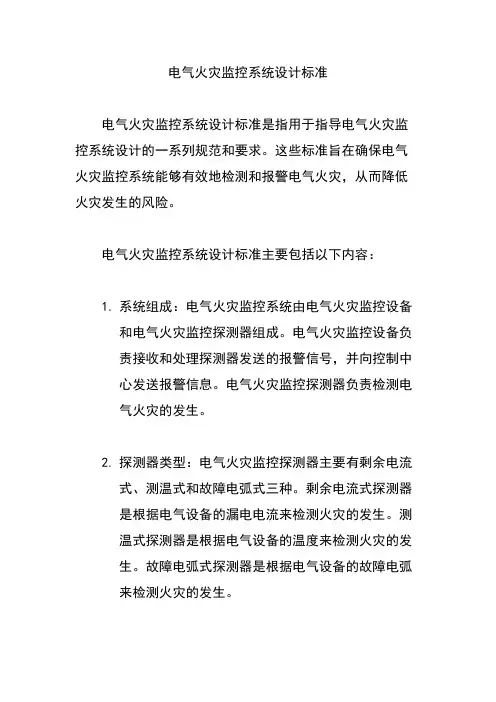

近年来电气火灾事故居高不下，以2005年为例，十大火灾中死亡人数最多的两起吉林省辽源市中心医院特大火灾、汕头华南宾馆特大火灾，均为电气火灾，有关专家积极呼吁尽快采取有效的技术防范措施，遏制电气火灾的上升势头，政府有关部门也非常重视，相继制订或修改了有关标准规范，要求在建筑中设置漏电火灾报警系统。《高层民用建筑设计防火规范》GB50045－95（2005版）局部修订条文9.5.1条、强制性国标《剩余电流动作保护装置的安装和运行》GB13955-2005都强调了剩余电流动作保护装置在防止因接地故障而引起的电气火灾的防护作用，要求在建筑物内安装剩余电流动作火灾监控系统。可以说，预防建筑电气火灾，设置漏电火灾报警系统的国家标准和规范已经基本齐
