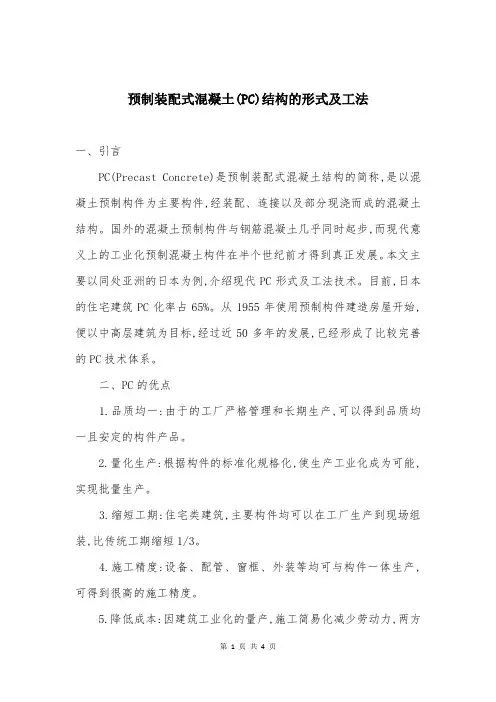

预制装配式混凝土(PC)结构的形式及工法

预制装配式混凝土(PC)结构的形式及工法一、引言PC(Precast Concrete)是预制装配式混凝土结构的简称,是以混凝土预制构件为主要构件,经装配、连接以及部分现浇而成的混凝土结构。

国外的混凝土预制构件与钢筋混凝土几乎同时起步,而现代意义上的工业化预制混凝土构件在半个世纪前才得到真正发展。

本文主要以同处亚洲的日本为例,介绍现代PC形式及工法技术。

目前,日本的住宅建筑PC化率占65%。

从1955年使用预制构件建造房屋开始,便以中高层建筑为目标,经过近50多年的发展,已经形成了比较完善的PC技术体系。

二、PC的优点1.品质均一:由于的工厂严格管理和长期生产,可以得到品质均一且安定的构件产品。

2.量化生产:根据构件的标准化规格化,使生产工业化成为可能,实现批量生产。

3.缩短工期:住宅类建筑,主要构件均可以在工厂生产到现场组装,比传统工期缩短1/3。

4.施工精度:设备、配管、窗框、外装等均可与构件一体生产,可得到很高的施工精度。

5.降低成本:因建筑工业化的量产,施工简易化减少劳动力,两方面均能降低建设费用。

6.安全保障:根据大量试验论证,在耐震、耐火、耐风、耐久性各方面性能优越。

7.解决技工不足:随着多元经济发展,人口红利渐失,建筑工人短缺问题严重。

PC工法正好可以解决这些问题。

三、PC结构的分类从建筑物结构形式及工法上PC工法大致可分为四种:①剪力墙结构预制装配式混凝土工法,简称WPC工法;②框架结构预制装配式混凝土工法,简称RPC工法;③框架剪力墙结构预制装配式混凝土工法,简称WRPC工法;④预制装配式铁骨混凝土工法,简称SRPC工法。

1.WPC工法WPC工法即剪力墙结构预制混凝土工法,如图1所示。

用预制钢筋混凝土墙板来代替结构中的柱梁,能承担各类荷载引起的内力,并能有效控制结构的水平力,局部狭小处现场充填一定强度的混凝土。

是用钢筋混凝土墙板来承受竖向和水平力的结构。

因其需要每一层完全结束后才能进行下一层的工序,现场吊车会出现怠工状态,适用于2栋以上的建筑才能够有效利用施工设备。

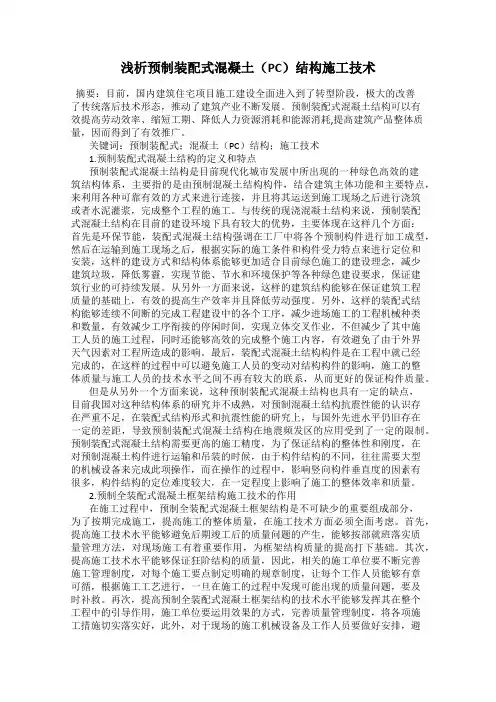

浅析预制装配式混凝土（PC）结构施工技术摘要：目前，国内建筑住宅项目施工建设全面进入到了转型阶段，极大的改善了传统落后技术形态，推动了建筑产业不断发展。

预制装配式混凝土结构可以有效提高劳动效率、缩短工期、降低人力资源消耗和能源消耗,提高建筑产品整体质量，因而得到了有效推广。

关键词：预制装配式；混凝土（PC）结构；施工技术1.预制装配式混凝土结构的定义和特点预制装配式混凝土结构是目前现代化城市发展中所出现的一种绿色高效的建筑结构体系，主要指的是由预制混凝土结构构件，结合建筑主体功能和主要特点，来利用各种可靠有效的方式来进行连接，并且将其运送到施工现场之后进行浇筑或者水泥灌浆，完成整个工程的施工。

与传统的现浇混凝土结构来说，预制装配式混凝土结构在目前的建设环境下具有较大的优势，主要体现在这样几个方面：首先是环保节能，装配式混凝土结构强调在工厂中将各个预制构件进行加工成型，然后在运输到施工现场之后，根据实际的施工条件和构件受力特点来进行定位和安装，这样的建设方式和结构体系能够更加适合目前绿色施工的建设理念，减少建筑垃圾，降低雾霾，实现节能、节水和环境保护等各种绿色建设要求，保证建筑行业的可持续发展。

从另外一方面来说，这样的建筑结构能够在保证建筑工程质量的基础上，有效的提高生产效率并且降低劳动强度。

另外，这样的装配式结构能够连续不间断的完成工程建设中的各个工序，减少进场施工的工程机械种类和数量，有效减少工序衔接的停闲时间，实现立体交叉作业，不但减少了其中施工人员的施工过程，同时还能够高效的完成整个施工内容，有效避免了由于外界天气因素对工程所造成的影响。

最后，装配式混凝土结构构件是在工程中就已经完成的，在这样的过程中可以避免施工人员的变动对结构构件的影响，施工的整体质量与施工人员的技术水平之间不再有较大的联系，从而更好的保证构件质量。

但是从另外一个方面来说，这种预制装配式混凝土结构也具有一定的缺点，目前我国对这种结构体系的研究并不成熟，对预制混凝土结构抗震性能的认识存在严重不足，在装配式结构形式和抗震性能的研究上，与国外先进水平仍旧存在一定的差距，导致预制装配式混凝土结构在地震频发区的应用受到了一定的限制。

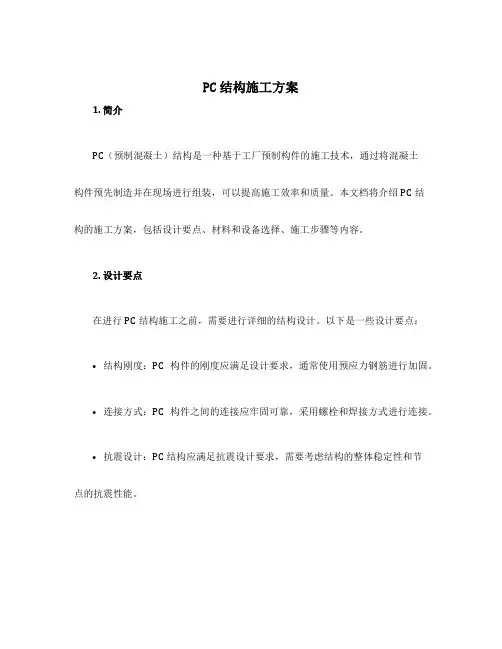

PC结构施工方案1. 简介PC（预制混凝土）结构是一种基于工厂预制构件的施工技术，通过将混凝土构件预先制造并在现场进行组装，可以提高施工效率和质量。

本文档将介绍PC结构的施工方案，包括设计要点、材料和设备选择、施工步骤等内容。

2. 设计要点在进行PC结构施工之前，需要进行详细的结构设计。

以下是一些设计要点：•结构刚度：PC构件的刚度应满足设计要求，通常使用预应力钢筋进行加固。

•连接方式：PC构件之间的连接应牢固可靠，采用螺栓和焊接方式进行连接。

•抗震设计：PC结构应满足抗震设计要求，需要考虑结构的整体稳定性和节点的抗震性能。

3. 材料选择在进行PC结构施工时，需要选择适当的材料。

以下是一些常用的材料：•预制构件：预制构件可以根据设计要求预先制造，包括梁、柱、板等。

•预应力钢筋：用于提高构件的刚度和抗弯能力。

•混凝土：用于制造预制构件，需要选择适当的强度等级和配比。

•钢筋：用于构件的加固和连接。

4. 设备选择在PC结构施工过程中，需要使用一些特殊的设备和工具。

以下是一些常用的设备：•预制构件生产线：包括模具、混凝土搅拌机、自动化输送设备等。

•起重设备：用于搬运和安装重型构件，包括起重机、吊车等。

•焊接设备：用于构件的连接，包括电焊机、气焊设备等。

•搅拌设备：用于现场调配混凝土，包括混凝土搅拌车、混凝土泵等。

5. 施工步骤PC结构施工通常包括以下步骤：5.1 施工准备•搭建施工场地：搭建施工区域的围护结构，确保安全和施工的顺利进行。

•准备材料和设备：准备所需的预制构件、混凝土、钢筋等材料，检查和调试设备。

5.2 预制构件生产•制造模具：根据设计要求制造适应的模具。

•混凝土配制：根据混凝土配比进行原材料的准备和搅拌。

•浇注和养护：将混凝土浇注到模具中并进行养护，待混凝土凝固后，取出预制构件。

5.3 构件运输与安装•运输：使用起重设备将预制构件运输至施工现场。

•安装：根据施工图纸和设计要求，将预制构件进行连接和安装。

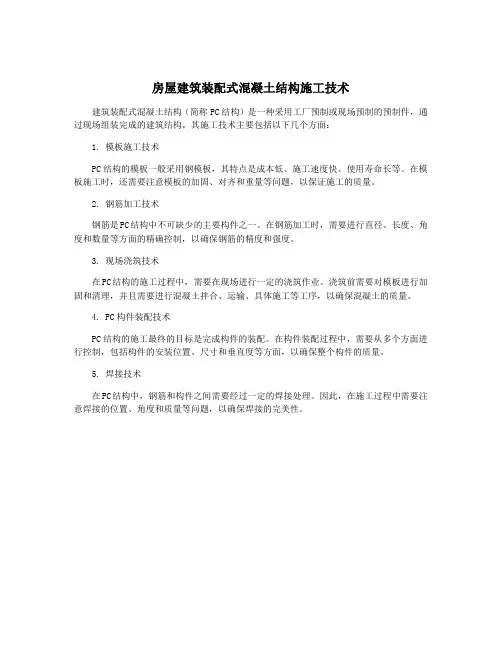

房屋建筑装配式混凝土结构施工技术
建筑装配式混凝土结构（简称PC结构）是一种采用工厂预制或现场预制的预制件，通过现场组装完成的建筑结构。

其施工技术主要包括以下几个方面：
1. 模板施工技术
PC结构的模板一般采用钢模板，其特点是成本低、施工速度快、使用寿命长等。

在模板施工时，还需要注意模板的加固、对齐和重量等问题，以保证施工的质量。

2. 钢筋加工技术
钢筋是PC结构中不可缺少的主要构件之一。

在钢筋加工时，需要进行直径、长度、角度和数量等方面的精确控制，以确保钢筋的精度和强度。

3. 现场浇筑技术
在PC结构的施工过程中，需要在现场进行一定的浇筑作业。

浇筑前需要对模板进行加固和清理，并且需要进行混凝土拌合、运输、具体施工等工序，以确保混凝土的质量。

4. PC构件装配技术
PC结构的施工最终的目标是完成构件的装配。

在构件装配过程中，需要从多个方面进行控制，包括构件的安装位置、尺寸和垂直度等方面，以确保整个构件的质量。

5. 焊接技术
在PC结构中，钢筋和构件之间需要经过一定的焊接处理。

因此，在施工过程中需要注意焊接的位置、角度和质量等问题，以确保焊接的完美性。

预制装配式混凝土基块道路基层施工工法预制装配式混凝土基块道路基层施工工法一、前言预制装配式混凝土基块道路基层施工工法是一种新型的基础施工工法，通过预先制作混凝土基块并在现场组装而成，以提高施工效率和质量。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 高效快速：预制混凝土基块可以在工厂进行制作，减少现场施工时间，施工速度快，提高工程进度。

2. 质量可控：预制混凝土基块在工厂进行严格控制，质量可靠，避免了现场施工中的人为因素对质量的影响。

3. 节约材料：预制混凝土基块可以精确计算材料用量，避免浪费，提高资源利用率。

4. 环保节能：预制混凝土基块采用绿色环保材料制作，减少对环境的污染，符合可持续发展要求。

5. 耐久性好：预制混凝土基块采用优质混凝土材料制作，具有较高的抗压强度和耐久性，延长道路使用寿命。

三、适应范围该工法适用于各类场地的道路基层施工，特别适合用于高速公路、城市道路、机场跑道等要求工期紧迫和质量要求高的工程。

四、工艺原理预制装配式混凝土基块道路基层施工工法主要包括预制混凝土基块的制作、运输和安装。

预制混凝土基块的制作需要根据实际工程要求，在工厂进行模具制作、混凝土浇筑、养护等过程，确保基块的尺寸和质量符合设计要求。

运输过程中需要注意基块的固定和保护，避免损坏。

安装时需要进行基块的检验和调整，保证基块的平整和固定性。

五、施工工艺1. 基块制作：选择适当的模具，按照设计要求制作混凝土基块，并进行养护。

2. 基块运输：使用平板车等运输工具将基块运输至施工现场，确保基块的安全和完好。

3. 基块安装：在施工现场进行基块的安装，包括检查基块尺寸、调整基块位置和固定基块等步骤。

4. 接缝处理：对基块之间的接缝进行填缝，并进行养护。

六、劳动组织该工法需要组织合理的施工队伍，包括现场管理人员和施工工人。

现场管理人员负责施工进度和质量的控制，施工工人负责具体的施工操作。

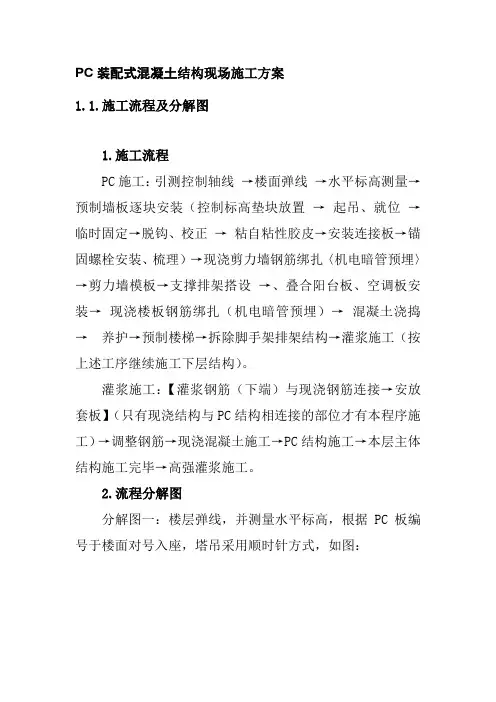

PC装配式混凝土结构现场施工方案1.1.施工流程及分解图1.施工流程PC施工：引测控制轴线→楼面弹线→水平标高测量→预制墙板逐块安装（控制标高垫块放置→起吊、就位→临时固定→脱钩、校正→粘自粘性胶皮→安装连接板→锚固螺栓安装、梳理）→现浇剪力墙钢筋绑扎〈机电暗管预埋〉→剪力墙模板→支撑排架搭设→、叠合阳台板、空调板安装→现浇楼板钢筋绑扎（机电暗管预埋）→混凝土浇捣→养护→预制楼梯→拆除脚手架排架结构→灌浆施工（按上述工序继续施工下层结构）。

灌浆施工：【灌浆钢筋（下端）与现浇钢筋连接→安放套板】（只有现浇结构与PC结构相连接的部位才有本程序施工）→调整钢筋→现浇混凝土施工→PC结构施工→本层主体结构施工完毕→高强灌浆施工。

2.流程分解图分解图一：楼层弹线，并测量水平标高，根据PC板编号于楼面对号入座，塔吊采用顺时针方式，如图：分解图二：外墙板按照PC结构吊装顺序图进行吊装施工。

分解图三：绑扎剪力墙、柱钢筋分解图四：外墙板吊装、校正完毕；根据日式配摸施工流程，分别进行剪力墙、梁支模，搭设楼面模板和叠合阳台板排架等分解图五：楼层砼浇捣并养护分解图六、楼梯施工1.2.起吊设施施工1.起吊本工程设计单件板块最大重量5吨左右，采用TC6517B 型塔吊吊装，为防止单点起吊引起构件变形，采用钢扁担起吊就位。

构件的起吊点应合理设置，保证构件能水平起吊，避免磕碰构件边角，构件起吊平稳后再匀速移动吊臂，靠近建筑物后由人工对中就位。

吊装示意图钢扁担示意图2.预埋吊点本工程PC预制外墙板吊点分为两种形式，其中预制墙板模采用预埋吊钩，预制外墙模吊点详图第二种吊点形式是在PC结构上边沿预埋螺栓套筒，将带有吊环的高强螺栓拧进螺栓套筒，用钢扁担将PC结构吊装到应该施工的位置。

1.构件加固本次PC项目所采用的PCF板、凸窗板等构件，具有面积大、厚度薄的特点，若直接吊装会使构件产生较大变形甚至断裂，因此对构件采取加固措施是必要的。

PC结构施工方案PC结构是一种新型的预制装配式构造系统，它以混凝土为主要构件材料，通过工厂化生产、模块化设计和现场简化施工来实现快速、高效、节能和环保的建筑施工。

下面将分析PC结构的施工方案。

一、工程前期准备1.设计：确定建筑结构和建筑功能要求，包括计算结构的受力和稳定性，优化结构件的布置和尺寸，并进行模块化设计。

2.采购：确定建筑用混凝土、预应力钢筋和其他建筑材料的品种、型号和数量，进行供货合同的签订。

3.场地准备：清理施工用地，做好地基处理和基坑开挖，进行场地平整和排水工程。

二、生产制造阶段1.制模：根据设计施工图纸制作混凝土模板，包括板模、模板支架和管模等。

2.混凝土制备：按照设计配方和质量要求进行混凝土原材料的配制和搅拌，并进行坍落度、抗压强度和松密度等检测。

3.构件制作：采用工厂化生产方式，将混凝土浇注至预制模板中，经过养护和脱模工序，得到具有一定强度和尺寸精度的预制构件。

4.质量检测：对预制构件进行检测，包括尺寸、强度和质量控制，确保符合设计和标准要求。

三、现场安装施工阶段1.运输：将预制构件运输至现场，采用专用运输工具进行搬运和吊装，确保构件的完整性和安全性。

2.吊装安装：采用塔吊、起重机等专业设备对预制构件进行定位和安装，确保构件的水平度和垂直度。

3.连接固定：采用预应力技术对构件进行连接和固定，包括拼缝处注浆、连接件焊接和拉筋拉力等。

4.外墙保温：在PC结构外墙进行保温材料的安装，包括保温层、防水层和外墙饰面的施工。

5.管线安装：进行电气、水暖、通风和照明管线的布置和安装，确保建筑功能的正常使用。

6.局部装修：进行地面、天花板和墙面的装饰和饰面工程，包括瓷砖、地板、漆面和壁纸等。

四、安全环保措施1.施工安全：严格遵守国家和地方的施工安全法规，采取措施确保工人的人身安全，包括安全帽、安全绳和防护装备等。

2.环境保护：在施工过程中，加强对建筑废弃物的管理和处理，采取降噪、净化和节能等技术措施，减少对环境的影响。

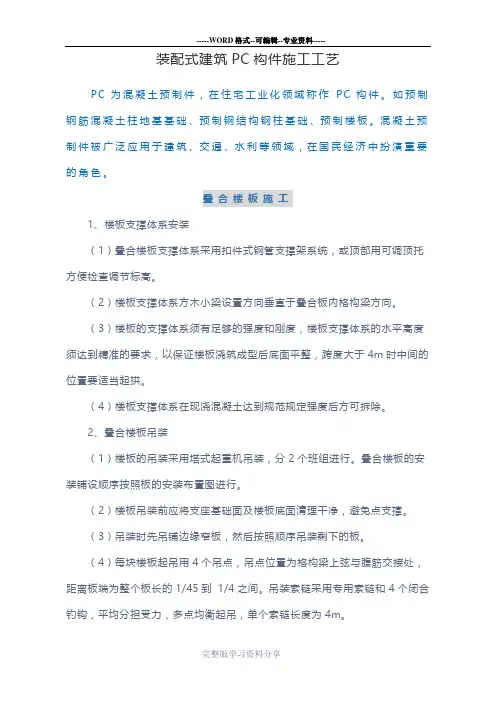

PC为混凝土预制件，在住宅工业化领域称作PC构件。

如预制钢筋混凝土柱地基基础、预制钢结构钢柱基础、预制楼板。

混凝土预制件被广泛应用于建筑、交通、水利等领域，在国民经济中扮演重要的角色。

叠合楼板施工1、楼板支撑体系安装（1）叠合楼板支撑体系采用扣件式钢管支撑架系统，或顶部用可调顶托方便检查调节标高。

（2）楼板支撑体系方木小梁设置方向垂直于叠合板内格构梁方向。

（3）楼板的支撑体系须有足够的强度和刚度，楼板支撑体系的水平高度须达到精准的要求，以保证楼板浇筑成型后底面平整，跨度大于4m时中间的位置要适当起拱。

（4）楼板支撑体系在现浇混凝土达到规范规定强度后方可拆除。

2、叠合楼板吊装（1）楼板的吊装采用塔式起重机吊装，分2个班组进行。

叠合楼板的安装铺设顺序按照板的安装布置图进行。

（2）楼板吊装前应将支座基础面及楼板底面清理干净，避免点支撑。

（3）吊装时先吊铺边缘窄板，然后按照顺序吊装剩下的板。

（4）每块楼板起吊用4个吊点，吊点位置为格构梁上弦与腹筋交接处，距离板端为整个板长的1/45到1/4之间。

吊装索链采用专用索链和4个闭合钓钩，平均分担受力，多点均衡起吊，单个索链长度为4m。

（5）楼板铺设完毕后，板的下边缘不应出现高低不平的情况，也不应出现空隙，局部无法调整避免的支座处出现的空隙应做封堵处理；支撑柱可以作适当调整，使板的底面保持平整，无缝隙。

3、梁、附加钢筋及楼板现浇层拼缝钢筋安装（1）预制楼板安装调平后，按照施工图进行梁、附加钢筋及楼板现浇层拼缝钢筋钢筋的安装。

（2）按照施工图纸和规范要求处理好楼板与楼板拼接节点，楼板预制层底筋与梁连接节点，以及叠合悬挑板连接构造。

4、水电管线敷设、连接（1）楼板下层钢筋安装完成后，进行水电管线的敷设与连接工作，为便于施工，叠合板在工厂生产阶段已将相应的线盒及预留洞口等按设计图纸预埋在预制板中。

（2）楼中敷设管线，正穿时采用刚性管线，斜穿时采用柔韧性较好的管材。

避免多根管线集束预埋，采用直径较小的管线，分散穿孔预埋。

装配式混凝土结构竖向预制构件水平接缝整体灌浆施工工法一、前言装配式混凝土结构竖向预制构件水平接缝整体灌浆施工工法是一种高效、快速、质量可控的施工方法，通过在拼装竖向预制构件时，对接缝进行整体灌浆，从而提高构件的整体性能和抗震能力。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺等内容，以及对劳动组织、机具设备、质量控制、安全措施和经济技术分析的说明，为读者提供该工法的全面指导。

二、工法特点装配式混凝土结构竖向预制构件水平接缝整体灌浆施工工法具有以下特点：1. 构件拼装速度快：预制构件通过机械化装配，施工速度较传统施工方法明显提高，大大缩短了施工周期。

2. 施工质量可控：采用预制构件进行施工，构件质量有保证，并通过整体灌浆实现接缝的无缝衔接，提高了构件的整体性能和抗震能力。

3. 施工工艺灵活：工法适用于各种结构类型和规模，可以根据实际需求进行灵活调整，同时结合其他施工工艺，如模板支撑、预应力等。

4. 无需大型起重机械：工法对起重机械要求较低，使用小型起重设备即可进行构件吊装和拼装，降低了施工成本。

5. 施工适应性强：可以适应各种复杂施工环境和工地条件，可在有限的空间中进行施工，适用于城市化进程快速的现代施工需求。

三、适应范围装配式混凝土结构竖向预制构件水平接缝整体灌浆施工工法适用于各种建筑物的结构施工，特别适用于高层建筑、大跨度建筑和抗震要求较高的建筑物。

适用于混凝土结构的墙体、梁、柱、楼板等构件的拼装和接缝灌浆。

四、工艺原理该工法的工艺原理是通过对预制构件竖向接缝进行整体灌浆，实现构件的整体性能和抗震能力提升。

其实际工程应用主要包括以下几个方面：1. 预制构件生产：通过预制构件生产工艺和技术要求，确保构件质量符合设计要求，保证施工过程中的稳定性和可靠性。

2. 构件调度：根据施工计划和现场需求，对构件进行合理的调度和布置，确保施工过程的连续性和高效性。

3. 构件吊装和拼装：采用小型起重设备对构件进行吊装和拼装，确保构件的准确位置和连接质量。

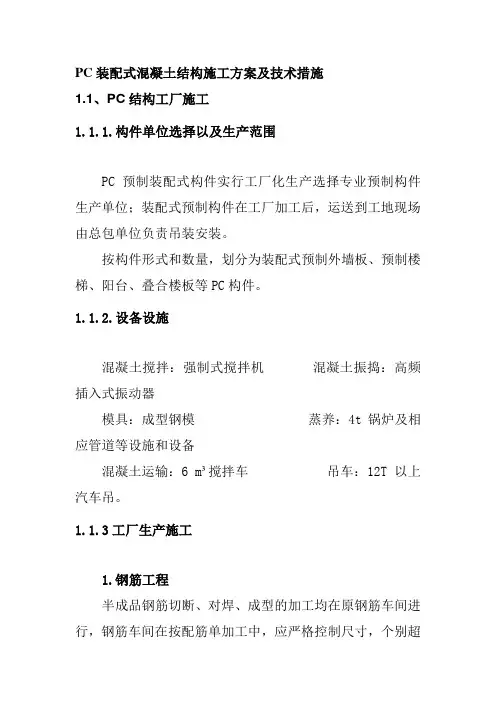

PC装配式混凝土结构施工方案及技术措施1.1、PC结构工厂施工1.1.1.构件单位选择以及生产范围PC预制装配式构件实行工厂化生产选择专业预制构件生产单位；装配式预制构件在工厂加工后，运送到工地现场由总包单位负责吊装安装。

按构件形式和数量，划分为装配式预制外墙板、预制楼梯、阳台、叠合楼板等PC构件。

1.1.2.设备设施混凝土搅拌：强制式搅拌机混凝土振捣：高频插入式振动器模具：成型钢模蒸养：4t锅炉及相应管道等设施和设备混凝土运输：6 m³搅拌车吊车：12T以上汽车吊。

1.1.3工厂生产施工1.钢筋工程半成品钢筋切断、对焊、成型的加工均在原钢筋车间进行，钢筋车间在按配筋单加工中，应严格控制尺寸，个别超差不应大于允许偏差的1.5倍。

钢筋对焊应严格按JGJ18《钢筋焊接及验收规程》操作，对焊前应做好班前试验，并以同规格钢筋一周内累计接头300只为一批进行三拉三弯的实物抽样检验。

由于墙板、叠合板属板类构件，钢筋的主筋保护层相对较小，因此，钢筋的骨架尺寸必须准确，故要求采用专门的成型架成型。

2.模具设计和制作叠合板室内一侧（板底）、楼梯属清水构件，对外观和外形尺寸精度要求都很高，外表应光洁平整，不得有疏松、蜂窝等，因此对模具设计提出了很高的要求。

模板既要有一定的刚度和强度、又要有较强的整体稳定性，同时模板面要有较高的平整度。

我们经过认真分析研究，结合叠合板的实际情况。

墙、板模板主要采用平躺结构，由底模、外侧模和内侧组成。

此方案能够使墙、板正面和侧面全部和模板密贴成型，使墙、板外露面能够做到平整光滑，对墙、板外观质量起到一定的保证作用。

墙、板的翻身主要利用吊环转90°即可正位。

模析必须清理干净，不留水泥浆和混凝土薄片。

模板隔离剂不得有漏涂或流淌现象。

如有流淌造成场地积油，必须及时抹干，防止钢筋粘油和混凝土成型后的墙板表面色差严重。

模板的安装、固定、要求平直、紧密、不倾斜，并且尺寸要求准确。
