胆机电源变压器计算
- 格式:xls
- 大小:33.50 KB
- 文档页数:3
变压器计算公式范文
变压器是将电、磁能或机械能转换为相应的电能的重要组成部分,主
要应用于电力系统供电。
其基本原理是利用电磁变换、低频、高频等原理,来将电磁场相互影响着,最终将低压电动机的电能转换为高压电动机的电能。
变压器计算公式大致有以下几种:
一、初级变压器功率计算公式:
计算结果(W)=电流(A)×电压(V)
二、变压器的变比计算公式:
变比(b)=Vt/Vs
其中,Vt为变压器的高压端绕组电压;Vs为变压器的低压端绕组电压。
三、变压器容量计算公式:
容量(KVA)=Vt×Ip/1000
其中,Vt是变压器高压端绕组电压;Ip则为变压器的额定功率电流。
四、变压器额定频率计算公式:
频率(Hz)=Vt/X
其中,Vt是变压器高压端绕组电压;X则为变压器的电抗系数。
五、变压器效率计算公式:
效率(%)=100%×(P2-P1)/P1
其中,P2为变压器高压端实际输出功率;P1为变压器低压端实际输入功率。
另外,在变压器计算中,还需要考虑变压器的损耗,一般可以通过以下公式计算:
损耗(KW)=容量(KVA)×变压器损耗系数
我们还可以利用定子电流定律来计算变压器的电流,公式为:
电流(A)=E1/X
其中。
初中生就会的变压器的主要计算公式:第一步:变压器的功率= 输出电压* 输出电流(如果有多组就每组功率相加)得到的结果要除以变压器的效率,否则输出功率不足。
100W以下除0.75,100W-300W除0.9,300W以上除0.95.事实上变压器的骨架不一定很合适计算结果,所以这只是要设计变压器的功率,比如一个变压器它的输入220V,输出是12V 8A,那么它的需要的功率是12*8/0.75=128W,后面的例子以此参数为例(市售的产品一般不会取理论上的值,因为它们考虑的更多是成本,所以它们选的功率不会大这么多)第二步:决定需要的铁芯面积;需要的铁芯面积=1.25变压器的功率.单位为平方厘米。
上例的铁芯面积是1.25*128=14.142=14.2平方厘米第三步:选择骨架,铁芯面积就是铁芯的长除以3(得到的数就是舌宽,就是中间那片的宽度),再乘以铁芯要叠的厚度,如上例它应该选择86*50或86*53的骨架,从成本考虑选86*50,它的面积是8.6/3*5=14.333,由于五金件的误差,真实的面积大约是14.0。
这个才是真实的铁芯面积第四步:计算每V电压需要的匝数,公式:100000000÷4.44*电源频率*铁芯面积*铁芯最大磁感应强度当电源电压为50Hz时(中国大陆),代入以上公式,得到以下公式;450000÷铁芯面积*铁芯最大磁感应强度铁芯最大磁感应强度一般取10000—14000(高斯)之间,质量好的取14000-12000,一般的取10000-12000,个人一般取中间12000,这个取值直接影响到匝数,取值大了变压器损耗也大,小了线又要多,就要在成本和损耗中折中选择以上例: 450000÷14.0*12000=2.678=2.7初极220V即220*2.7=594匝,次级12V即12*2.7=32.4匝。
由于次级需有损耗,所以需要增加损耗1.05—1.03(线小补多些,线大补少些)。

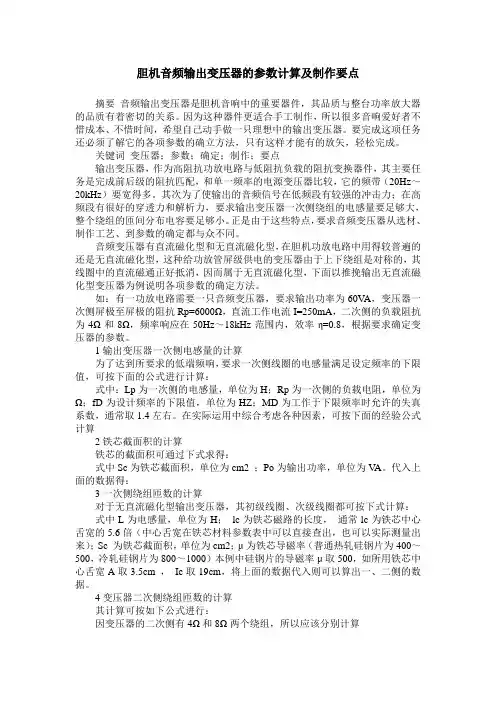

胆机音频输出变压器的参数计算及制作要点摘要音频输出变压器是胆机音响中的重要器件,其品质与整台功率放大器的品质有着密切的关系。
因为这种器件更适合手工制作,所以很多音响爱好者不惜成本、不惜时间,希望自己动手做一只理想中的输出变压器。
要完成这项任务还必须了解它的各项参数的确立方法,只有这样才能有的放矢,轻松完成。
关键词变压器;参数;确定;制作;要点输出变压器,作为高阻抗功放电路与低阻抗负载的阻抗变换器件,其主要任务是完成前后级的阻抗匹配,和单一频率的电源变压器比较,它的频带(20Hz~20kHz)要宽得多。
其次为了使输出的音频信号在低频段有较强的冲击力;在高频段有很好的穿透力和解析力,要求输出变压器一次侧绕组的电感量要足够大,整个绕组的匝间分布电容要足够小。
正是由于这些特点,要求音频变压器从选材、制作工艺、到参数的确定都与众不同。
音频变压器有直流磁化型和无直流磁化型,在胆机功放电路中用得较普遍的还是无直流磁化型,这种给功放管屏级供电的变压器由于上下绕组是对称的,其线圈中的直流磁通正好抵消,因而属于无直流磁化型,下面以推挽输出无直流磁化型变压器为例说明各项参数的确定方法。
如:有一功放电路需要一只音频变压器,要求输出功率为60V A,变压器一次侧屏极至屏极的阻抗Rp=6000Ω,直流工作电流I=250mA,二次侧的负载阻抗为4Ω和8Ω,频率响应在50Hz~18kHz范围内,效率η=0.8,根据要求确定变压器的参数。
1输出变压器一次侧电感量的计算为了达到所要求的低端频响,要求一次侧线圈的电感量满足设定频率的下限值,可按下面的公式进行计算:式中:Lp为一次侧的电感量,单位为H;Rp为一次侧的负载电阻,单位为Ω;fD为设计频率的下限值,单位为HZ;MD为工作于下限频率时允许的失真系数,通常取1.4左右。
在实际运用中综合考虑各种因素,可按下面的经验公式计算2铁芯截面积的计算铁芯的截面积可通过下式求得:式中Sc为铁芯截面积,单位为cm2 ;Po为输出功率,单位为V A。
变压器计算公式范文
变压器的主要参数有变压比、输出功率、额定电流、短路阻抗等。
以
下将介绍常用的变压器计算公式。
1.变压器变压比计算公式:
变压比是指输入和输出电压之间的比值,它可以通过变压器一次侧与
二次侧的匝数关系来计算。
变压比公式如下:
变压比=一次侧匝数/二次侧匝数
2.变压器的输出功率计算公式:
输出功率是指变压器所能输出的电功率,可以通过输入功率和变压比
来计算。
输出功率公式如下:
输出功率=输入功率×变压比
3.变压器的额定电流计算公式:
额定电流是指变压器被设计成能够连续工作的电流值,可以通过输出
功率和额定电压来计算。
额定电流公式如下:
额定电流=输出功率/额定电压
4.变压器的短路阻抗计算公式:
短路阻抗是指在变压器运行时,一次侧或二次侧发生短路时所产生的
电阻,它是变压器的一个重要参数。
可以通过短路电压和额定电压来计算。
短路阻抗公式如下:
短路阻抗=(短路电压/额定电压)×100%
5.变压器的容量计算公式:
容量是指变压器所能承受的最大负载功率,可以根据额定电流和额定
电压来计算。
容量公式如下:
容量=额定电流×额定电压
以上是常用的变压器计算公式。
在实际应用中,根据具体的需求和变
压器的参数,可以根据这些公式计算出所需的数值。
同时,在计算过程中
还需要考虑变压器的损耗、效率等因素,以保证变压器的安全和稳定运行。
变压器的主要计算公式变压器是一种用于改变交流电压的电气设备,其工作原理基于电磁感应。
变压器的主要计算公式有关于变压器的变比、电流、电压和功率的公式。
下面将详细介绍这些公式。
1.变压器变比公式:变压器的变比是指输入电压和输出电压的比值,用符号"k"表示。
变压器变比公式可以表示为:k=Ns/Np其中,k为变比,Ns为二次线圈(副线圈)匝数,Np为一次线圈(主线圈)匝数。
变比k决定了输入电压与输出电压之间的比例关系。
2.变压器电流变比公式:变压器的电流变比与变压器的线圈匝数比有关。
电流变比公式可以表示为:k=Ip/Is=Ns/Np其中,Ip为一次线圈的电流,Is为二次线圈的电流。
变比k决定了输入电流与输出电流之间的比例关系。
3.变压器电压变比公式:变压器的电压变比与变压器的线圈匝数比有关。
电压变比公式可以表示为:k=Vp/Vs=Np/Ns其中,Vp为一次线圈的电压,Vs为二次线圈的电压。
变比k决定了输入电压与输出电压之间的比例关系。
4.变压器的功率计算公式:变压器的功率计算公式是根据功率守恒原理推导出来的。
对于理想变压器,输入功率等于输出功率。
功率计算公式如下:Vin * Iin = Vout * Iout其中,Vin为输入电压,Iin为输入电流,Vout为输出电压,Iout为输出电流。
5.变压器的效率计算公式:变压器的效率是指输出功率与输入功率的比值。
效率计算公式如下:Efficiency = (Pout / Pin) * 100%其中,Efficiency为效率,Pout为输出功率,Pin为输入功率。
这些是变压器的主要计算公式。
使用这些公式,我们可以根据给定的数据来计算变压器的变比、电流、电压和功率等参数。
同时,还可以通过这些公式来设计和选择合适的变压器,以满足特定的电气需求。

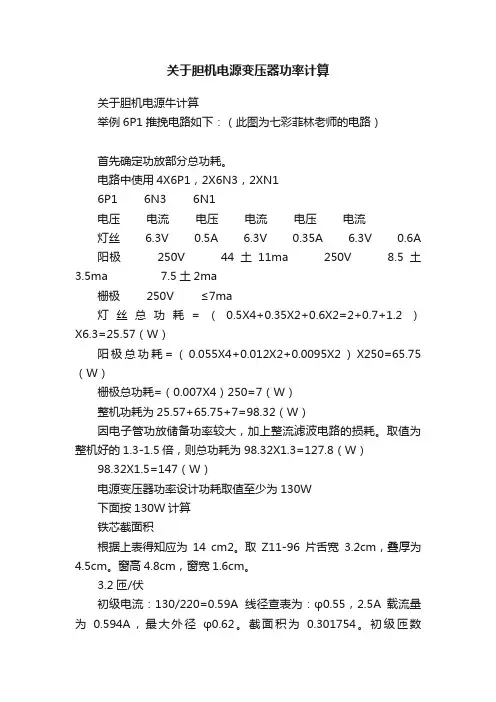

关于胆机电源变压器功率计算关于胆机电源牛计算举例6P1推挽电路如下:(此图为七彩菲林老师的电路)首先确定功放部分总功耗。
电路中使用4X6P1,2X6N3,2XN16P1 6N3 6N1电压电流电压电流电压电流灯丝 6.3V 0.5A 6.3V 0.35A 6.3V 0.6A 阳极250V 44土11ma 250V 8.5土3.5ma 7.5土2ma栅极 250V ≤7ma灯丝总功耗=(0.5X4+0.35X2+0.6X2=2+0.7+1.2)X6.3=25.57(W)阳极总功耗=(0.055X4+0.012X2+0.0095X2)X250=65.75(W)栅极总功耗=(0.007X4)250=7(W)整机功耗为25.57+65.75+7=98.32(W)因电子管功放储备功率较大,加上整流滤波电路的损耗。
取值为整机好的1.3-1.5倍,则总功耗为98.32X1.3=127.8(W)98.32X1.5=147(W)电源变压器功率设计功耗取值至少为130W下面按130W计算铁芯截面积根据上表得知应为14 cm2。
取Z11-96片舌宽3.2cm,叠厚为4.5cm。
窗高4.8cm,窗宽1.6cm。
3.2匝/伏初级电流:130/220=0.59A 线径查表为:φ0.55,2.5A载流量为0.594A,最大外径φ0.62。
截面积为0.301754。
初级匝数220X3.2=704(说明:现在市电电压普遍偏高,高于220V部分几乎可以去掉变损)考虑后级灯丝单独供电。
后级总电流为0.5X4=2A,线径查表为φ1.04,2.5A载流量为2.123A最大外径φ1.15。
截面积为1.0381625 mm2。
匝数6.3X3.2=20.16,取20匝。
前级6N3和6N1取双3.15V带中心抽头。
总电流为1.9A线径查表为φ1.04。
2.5A载流量为2.123A。
截面积为1.0381625 mm2。
匝数为3.15X3.2=10.08。

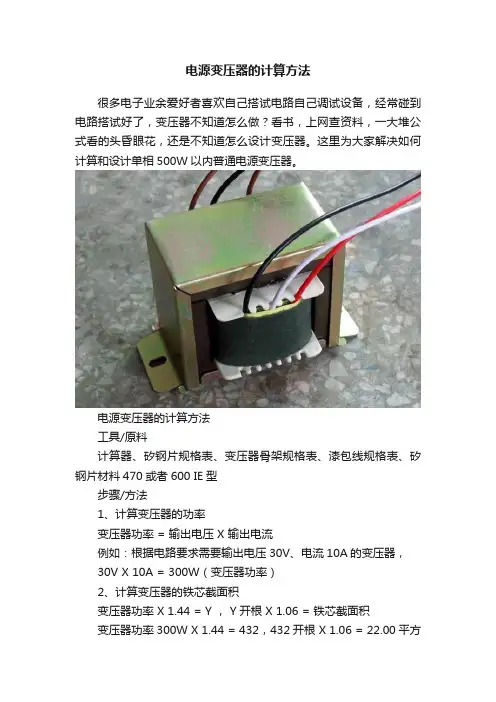

电源变压器的计算方法很多电子业余爱好者喜欢自己搭试电路自己调试设备,经常碰到电路搭试好了,变压器不知道怎么做?看书,上网查资料,一大堆公式看的头昏眼花,还是不知道怎么设计变压器。
这里为大家解决如何计算和设计单相500W以内普通电源变压器。
电源变压器的计算方法工具/原料计算器、矽钢片规格表、变压器骨架规格表、漆包线规格表、矽钢片材料470或者600 IE型步骤/方法1、计算变压器的功率变压器功率 = 输出电压 X 输出电流例如:根据电路要求需要输出电压30V、电流10A的变压器,30V X 10A = 300W(变压器功率)2、计算变压器的铁芯截面积变压器功率 X 1.44 = Y , Y开根 X 1.06 = 铁芯截面积变压器功率300W X 1.44 = 432,432开根 X 1.06 = 22.00平方厘米(铁芯截面积)22平方厘米 = 2200平方毫米(铁芯截面积)3、计算变压器铁芯叠厚铁芯截面积(平方毫米)/ 矽钢片舌宽(毫米)= 铁芯叠厚2200平方毫米 / 40毫米 =55毫米(叠厚),铁芯规格采用舌宽40的矽钢片,叠厚为55毫米。
这里有个问题,有人会问为什么用40的矽钢片,教你一个经验值。
叠厚 / 舌宽 = (1.0∽1.6),55毫米 / 40毫米 =1.375。
小于1.0用小一规格矽钢片,说明矽钢片窗口太大绕不满;大于1.6用大一号规格的矽钢片,说明矽钢片窗口太小绕不下。
具体规格对照矽钢片规格表。
4、骨架的选用铁芯截面积为E40 X 55,那么骨架就用E40 X 55的,对照变压器骨架规格表刚好有这种规格的骨架,如果实在没有,选叠厚大一规格的也行。
业余爱好者买一个骨架不方便的话,那就自己动手做一个吧。
5、计算线圈输入初级匝数45 / 铁芯截面积(平方厘米)X 220V = 输入初级匝数,(45/22平方厘米)X 220 = 450匝(输入初级匝数)6、计算线圈输出次级匝数(输入初级匝数/220)X 输出电压 = 输出次级匝数(450/220)X 30V = 61.36(取整数62匝)7、计算绕制的漆包线线径电流(开根)X 0.7 = 线径输出电流10A(开根)X 0.7 = 2.21(输出30V线径),输入电流=(300W变压器功率/220V输入电压)开根X 0.7=0.81(输入220V线径)8、计算结果矽钢片规格E40mm、叠厚55mm;变压器骨架规格 E40 X 55;输入线圈匝数450匝、线径0.81铜漆包线;输出线圈匝数62匝、线径2.21铜漆包线。
胆机输出变压器计算方法嘿,朋友们!今天咱就来聊聊胆机输出变压器的计算方法。
这可真是个有意思的事儿呢!咱先得明白,这输出变压器就像是胆机的心脏一样重要啊!它要是没弄好,那整个胆机的效果可就大打折扣啦。
计算这输出变压器,就像是给它量身定制一套超级合适的衣服。
你得考虑好多因素呢!比如说,功率得匹配吧,不能小马拉大车,也不能大马拉小车呀,对吧?还有初级电感量,这就好比人的力气,得够大才能干得动重活呀!咱就拿初级电感量来说吧,你得根据胆管的特性来选。
不同的胆管,那要求可不一样哦!这就好像不同的人有不同的脾气一样。
要是算错了,那声音出来可就不是那么回事儿咯。
还有次级阻抗,这也得仔细琢磨。
它得和喇叭匹配好呀,不然声音能好听吗?这就跟两个人跳舞,步伐得一致才行,不然不就乱套啦。
那怎么算呢?这可得有点耐心哦。
先得确定一些基本参数,像胆管的工作电压、电流啥的。
然后根据这些来逐步计算初级电感量、次级阻抗等等。
哎呀,这过程可不能马虎呀!稍微错一点,那可就全完咯。
就好像建房子,基础没打好,那房子能牢固吗?你想想,要是你辛辛苦苦弄好了胆机,结果因为输出变压器没算对,声音一塌糊涂,那多郁闷呀!所以呀,计算这玩意儿可得瞪大眼睛,仔细再仔细呢。
有人可能会说,哎呀,这太难啦!但咱可不能怕呀,对吧?就像爬山一样,虽然累,但爬到山顶看到的风景那可美极了。
其实呀,只要咱一步一步来,多研究研究,多实践实践,总能掌握这计算方法的。
等你掌握了,你就会发现,哇,原来这么有趣呀!总之呢,胆机输出变压器的计算方法虽然有点复杂,但只要咱有耐心,有决心,就一定能搞定。
到时候,咱就能享受到美妙的胆机声音啦!加油吧,朋友们!别被这点小困难吓倒咯!。
变压器容量计算方法
变压器的容量计算方法是根据所需的负荷电流和所需的电压来确定的。
这里给出两种常用的计算方法:
方法一:根据负荷电流计算
1. 确定负荷电流:根据需要供电的设备的额定电流和数量,计算总的负荷电流。
2. 选择变压器的额定电流:选择一个接近或稍大于负荷电流的变压器额定电流。
3. 计算变压器容量:根据变压器额定电流和所需的电压,使用下式计算变压器容量:
容量(kVA)= 变压器额定电流(A) ×所需电压(V) / 1000
方法二:根据负荷功率计算
1. 确定负荷功率:根据需要供电的设备的额定功率和数量,计算总的负荷功率。
2. 计算负荷电流:根据负荷功率和所需电压,使用下式计算负荷电流:
电流(A)= 功率(W) / 电压(V)
3. 选择变压器的额定电流:选择一个接近或稍大于负荷电流的
变压器额定电流。
4. 计算变压器容量:根据变压器额定电流和所需的电压,使用下式计算变压器容量:
容量(kVA)= 变压器额定电流(A) ×所需电压(V) / 1000
以上两种方法可以根据实际情况选择其中一种来计算变压器的容量。

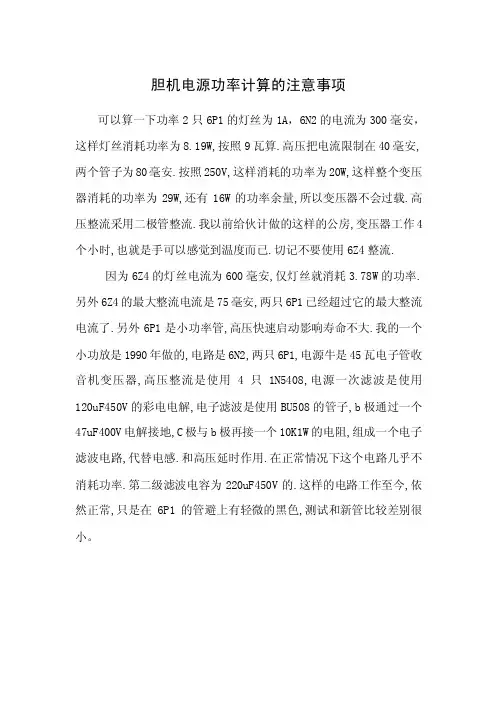

胆机电源功率计算的注意事项
可以算一下功率2只6P1的灯丝为1A,6N2的电流为300毫安,这样灯丝消耗功率为8.19W,按照9瓦算.高压把电流限制在40毫安,两个管子为80毫安.按照250V,这样消耗的功率为20W,这样整个变压器消耗的功率为29W,还有16W的功率余量,所以变压器不会过载.高压整流采用二极管整流.我以前给伙计做的这样的公房,变压器工作4个小时,也就是手可以感觉到温度而已.切记不要使用6Z4整流.
因为6Z4的灯丝电流为600毫安,仅灯丝就消耗3.78W的功率.另外6Z4的最大整流电流是75毫安,两只6P1已经超过它的最大整流电流了.另外6P1是小功率管,高压快速启动影响寿命不大.我的一个小功放是1990年做的,电路是6N2,两只6P1,电源牛是45瓦电子管收音机变压器,高压整流是使用4只1N5408,电源一次滤波是使用120uF450V的彩电电解,电子滤波是使用BU508的管子,b极通过一个47uF400V电解接地,C极与b极再接一个10K1W的电阻,组成一个电子滤波电路,代替电感.和高压延时作用.在正常情况下这个电路几乎不消耗功率.第二级滤波电容为220uF450V的.这样的电路工作至今,依然正常,只是在6P1的管避上有轻微的黑色,测试和新管比较差别很小。
最近研究胆机电源变压器的设计,通过一个实例来说一下,不对的变压器输出参数:一、变压器功率计算:P1=1.88UI=1.88*320V*0.2A=120.32VAP2=1.56UI=1.56*70V*0.2A=21.84VAP3=6.3V*2A=12.6VA注:1.88 1.56为损耗系数,一般在高压绕组中适当加入。
通过以上值可计算出初级功率为:把P1 P2 P3代入公式=172VA二、铁芯面积估算:注:Bm=铁芯磁通密度 D=绕组导线电流密度 2.5A/平方毫米时(0.35=1.1 0.5=1.06 ) P=变压器功率参数带入公式: =16.68约=17CM2铁芯叠厚计算:H=SC/A =17/2.86=5.94CM注:A=铁芯舌宽三、线绕匝数计算1)匝/V计算公式:注:f=频率=50HZ SC=铁芯面积 Bm=磁通密度代入公式后=2.649匝/伏初级匝数N1=N0*U1=2.649*220V=583匝次级1匝数(320V)=1.1*N0*U2=1.1*2.649*320=次级2匝数(70V)=1.1*N0*U3=1.1*2.649*70=204次级3匝数(6.3V)=N0*U4=6.3*2.649=17匝注:由于二次线接入负载后将产生5-10V压降故次三、导线线径计算:公式:根据公式则:初级线径为: =0.61关于磁通密度及电流密度取值的一点说明,是借来应对不同的空载(磁化)电流要求时,常规铁芯 5%以内 Z11(新)13000高斯(11000高斯(拆机)9500高斯; H50 (新、拆 8% 以内 Z11 (新)13500高斯(11500高斯(拆机)10000高斯 H50(新,拆机 10% 左右 Z11(新)14000高斯(拆高斯(拆机)10500高斯 H50(新,拆机)常规矽钢片适用电牛功率:66片45W以下;76片70W以下;86片片200W以下;114片300W以下;300W以上用13电流密度的取值:电流密度常规家庭用途可以取3.0A/平方用途进行取值,如300W以上取2.5,75w—300W取要大于3.5,否则安全性没有保证。
变压器计算公式变压器是一种将交流电能从一个电路传递到另一个电路的电气设备。
而开关电源是一种以开关器件(如晶体管、二极管)为控制元件,进行频繁的开关操作来调节输入电源的电压、电流和功率的电源。
本文将介绍变压器和开关电源的相关计算公式。
1.变压器计算公式:变压器的计算公式主要包括变压器的变比计算、输入/输出电压和电流的关系、功率的计算以及绕组的电阻和电容的计算等。
(1)变比计算:变压器的变比一般用一个转向比或变比来表示,即:\(\frac{{N_1}}{{N_2}} = \frac{{V_1}}{{V_2}} =\frac{{I_2}}{{I_1}}\)其中,\(N_1\)、\(N_2\)分别表示一次侧和二次侧的匝数;\(V_1\)、\(V_2\)分别表示一次侧和二次侧的电压;\(I_1\)、\(I_2\)分别表示一次侧和二次侧的电流。
(2)输入/输出电压和电流的关系:\(V_1 \cdot I_1 = V_2 \cdot I_2\)即一次侧的输入功率等于二次侧的输出功率。
(3)功率的计算:变压器的功率可以通过输入/输出电压和电流的关系来计算,即:\(P_1 = V_1 \cdot I_1\)\(P_2 = V_2 \cdot I_2\)其中,\(P_1\)、\(P_2\)分别表示一次侧和二次侧的功率。
(4)绕组的电阻和电容的计算:绕组的电阻可以通过测量绕组长度、截面积和材料的导电率来计算。
绕组的电容可以通过绕组的长度、半径和材料的介电常量来计算。
2.开关电源计算公式:开关电源的计算公式包括输入电压和电流的计算、开关元件的计算和功率因数的计算等。
(1)输入电压和电流的计算:开关电源的输入电压可以通过公式计算,即:\(V_{in} = \frac{{V_{out}}}{{D}}\)其中,\(V_{in}\) 表示输入电压,\(V_{out}\) 表示输出电压,\(D\) 表示占空比。
输入电流可以通过输入功率和输入电压之间的关系来计算,即:\(I_{in} = \frac{{P_{in}}}{{V_{in}}}\)其中,\(I_{in}\) 表示输入电流,\(P_{in}\) 表示输入功率。
电子知识1.阻抗计算有基础的发烧友都知道,变压器线圈一次侧与二次侧匝数比的平方等于阻抗比,即R1/R2=(n1/n2)2 ,但往往忽略了线圈的铜阻。
设一次侧铜阻为r1,二次侧铜阻为r2,变压器由匝数比n把二次侧喇叭阻抗Rx反射回一次侧等效阻抗为R,并与铜阻相串联。
输出总阻抗为Ro,则Ro=R+r1+Z2,式中Z2为二次侧铜阻通过变压比n反射回一次侧的等效二次侧铜阻,它等于r2n2,上式即变为Ro=R+r1+r2n2。
一只合理布置线圈的变压器,即一次侧与二次侧线圈中电流密度相等的变压器,其一次侧铜阻r1应该等于二次侧铜阻通过电压比n反射回一次侧的铜阻Z2,即r1=Z2,故变压器总铜损r1+Z2=2r1。
这样,前式又变为R =R+2r1或R=Ro-2r1,请记住该计算公式,您经常会使用它。
【例1】某音频输出变压器输出阻抗Ro=5kΩ,r1=350Ω,二次侧负荷为8Ω,求匝数比n。
n=(R/Rr)1/2=[(Ro-2r1)/Rr]1/2=[(5000-700)/8]1/2=23.2如果不考虑铜阻,其结果为n=25,制作出的变压器阻抗将不是5000Ω,而变成了5700Ω,误差由此产生。
输出变压器铁心中的磁感应强度很低,远低于电源变压器,铁损较小,故损失主要是铜损。
变压器中有效阻抗R=n2R ,无效阻抗r1+Z2=2r1,有效阻抗R在总阻抗Ro中所占比例即为变压器的效率η,故η=(Ro-2r1)/Ro。
在例1中η=(5000-700)/5000=86%。
2.用线直径首先应考虑电流密度,一般不大于2.5A/mm2,考究的选2A/mm2。
其次考虑变压器效率,即给直流电阻定出了不大于某值的指标。
如Ro=5000Ω的变压器,如果η=90%,2r1=10%,则2r1=500Ω,r1=250Ω。
通常第一条要服从于第二条。
计算时先测量每匝平均长度,乘以匝数,得一次侧线总长度。
再查该规格线每米电阻,乘以总长度,即得一次侧直流电阻。
变压器容量和功率计算公式
变压器是电力系统中的重要设备,其容量和功率的计算对于电力系统的稳定运行至关重要。
变压器容量的计算公式为:容量(KVA) = 电压V(伏特) ×电流
A(安培) ×1.732 ×转换系数/ 1000。
这个公式考虑到了电压、电流和转换系数等多个因素,能够较为准确地计算出变压器的容量。
其中,1.732是三相电压的系数,而转换系数则通常在0.8\~1.0之间,用于考虑功率因数对变压器容量的影响。
除了容量外,变压器功率的计算也是非常重要的。
变压器功率的计算公式为:功率(W) = 容量(kVA) ×电压(kV) ×电流(A)。
这个公式通过容量、电压和电流的乘积,可以方便地计算出变压器的输出功率。
在进行变压器选型或设计时,需要考虑到不同型号和规格的变压器功率范围,以确保变压器能够满足实际应用的需求。
另外,需要指出的是,变压器容量和功率是两个不同的概念。
容量是指变压器的最大承受能力,而功率则是指变压器实际输出的能量。
在实际应用中,需要根据具体的负载情况选择合适的变压器容量和功率,以确保电力系统的稳定运行。
总之,变压器容量和功率的计算是电力系统设计中的重要环节。
通过合理运用计算公式和充分考虑各种因素,可以有效地保证电力系统的可靠性和经济性。
在进行电力系统设计时,应当对变压器进行合理的配置和选择,以适应不同的负载需求,同时避免出现容量或功率不足的情况。
变压器计算公式变压器效率计算公式:ε=(P2÷P1)×100%,其中:P2是变压器输出功率,P1是变压器输入功率。
2、变压器功率计算公式:变压器功率计算公式:P=(V2×I2)÷(V1×I1),其中:V2是变压器输出电压,I2是变压器输出电流,V1是变压器输入电压,I1是变压器输入电流。
3、变压器阻抗计算公式:变压器阻抗计算公式:Z=(V2÷I2)÷(V1÷I1),其中:V2是变压器输出电压,I2是变压器输出电流,V1是变压器输入电压,I1是变压器输入电流。
4、变压器双绕组电压计算公式:变压器双绕组电压计算公式:Vr=(V1×V2)÷(V1+V2),其中:V1是变压器输入电压,V2是变压器输出电压。
变压器计算公式在变压器技术和电子工程方面都有重要的作用。
它们可以帮助我们计算变压器的效率、功率、阻抗和双绕组电压。
正确有效地应用变压器计算公式,可以更好地实现变压器的设计和工程应用。
变压器计算公式的正确使用,不仅需要我们有扎实的理论知识和丰富的实践经验,还要靠精心的计算工具,如变压器效率计算器、变压器功率计算器等。
它们可以帮我们快速准确地完成变压器的计算,减轻人工的负担,提高工作效率。
变压器计算公式的运用可以帮助我们完成变压器的设计计算,它可以帮助我们更准确地估算变压器的性能参数,比如功率、阻抗、双绕组电压等,还可以帮助我们精确设计变压器的构造结构,更好地实现变压器的应用。
在实际的变压器设计和工程分析中,要正确有效地使用变压器计算公式,除了要有扎实的理论知识和丰富的实践经验外,还必须大量利用各种计算工具,完成计算工作,实现变压器的正确设计。
正确有效地使用变压器计算公式,可以更好地满足变压器应用的要求,提高变压器的性能,带来更多的利益。
总之,变压器计算公式在变压器技术和电子工程方面有重要的作用,它的正确使用可以更好地满足变压器应用的要求,提高变压器性能,带来更多的利益。
变压器容量计算公式秒懂变压器容量计算当我们提到变压器容量的时候,很多人不知道变压器容量计算公式是什么。
那么变压器容量怎么计算呢?下面就跟小编一起来看看吧。
一、变压器容量计算公式1、计算负载的每相最大功率将A相、B相、C相每相负载功率独立相加,如A相负载总功率10KW,B相负载总功率9KW,C相负载总功率11KW,取最大值11KW。
(注:单相每台设备的功率按照铭牌上面的最大值计算,三相设备功率除以3,等于这台设备的每相功率。
)例如:C相负载总功率=(电脑300WX10台)+(空调2KWX4台)=11KW2、计算三相总功率11KWX3相=33KW(变压器三相总功率)三相总功率/0.8,这是最重要的步骤,目前市场上销售的变压器90%以上功率因素只有0.8,所以需要除以0.8的功率因素。
33KW/0.8=41.25KW(变压器总功率)变压器总功率/0.85,根据《电力工程设计手册》,变压器容量应根据计算负荷选择,对平稳负荷供电的单台变压器,负荷率一般取85%左右。
41.25KW/0.85=48.529KW(需要购买的变压器功率),那么在购买时选择50KVA的变压器就可以了。
二、关于变压器容量计算的一些问题1、变压器的额定容量,应该是变压器在规定的使用条件下,能够保证变压器正常运行的最大载荷视在功率;2、这个视在功率就是变压器的输出功率,也是变压器能带最大负载的视在功率;3、变压器额定运行时,变压器的输出视在功率等于额定容量;4、变压器额定运行时,变压器的输入视在功率大于额定容量;5、由于变压器的效率很高,一般认为变压器额定运行时,变压器的输入视在功率等于额定容量,由此进行的运算及结果也是基本准确的;6、所以在使用变压器时,你只要观察变压器输出的电流、电压、功率因数及其视在功率等于或小于额定容量就是安全的(使用条件满足时);7、有人认为变压器有损耗,必须在额定容量90%以下运行是错误的!8、变压器在设计选用容量时,根据计算负荷要乘以安全系数是对的。
舌宽a(cm)
叠厚
b(cm)
有效截面积
s
窗高
h(cm)
窗寛c(cm)窗口面积
磁感应强度
(T)
3.8725.802 5.7 1.910.83 1.3
电压电流功率线径TV1匝数
初级220 2.004400.92 1.343295初级10 2.00200.92 1.34313
460
电压电流功率线径TV2匝数
次级3400.82720.583 1.407478.53次级 6.3 2.515.75 1.030 1.4078.87次级 6.3 2.515.75 1.030 1.4078.87次级 6.3 2.515.75 1.030 1.4078.87次级 6.3 2.515.75 1.030 1.4078.87次级 6.3 2.515.75 1.030 1.4078.87次级 6.3 2.515.75 1.030 1.4078.87次级5 2.512.5 1.030 1.4077.04次级5 2.512.5 1.030 1.4077.04次级600.147758.8650.250 1.40784.45次级12.6337.8 1.129 1.40717.73
输出功率
(W)
438.17
初级铜重(kg)次级铜重合计(kg)
允许最大
输出功率
(W)
硅钢片重
0.470.67 1.14438.60 4.73使用说明
鼠标指向
方格,按
弹出的标
注操作,
无色方块
的数值不
允许更
改,绿色
手动输
入,
黄色计算
完成后线
径改成最
接近的标
准规格
胆机电源变压器制作计算
匝数取整数,如果不方便取整数可以适当更改磁感应强度,直至计算结果合适
初级每匝长次级每匝
长
电流密度
25.436.83截面积窗口占用铜阻
196.80.18174 1.97
8.90.008260.09
205.80.19000 2.06截面积窗口占用铜阻
127.610.11787.977
7.390.00680.047
7.390.00680.047
7.390.00680.047
7.390.00680.047
7.390.00680.047
7.390.00680.047
5.860.00540.038
5.860.00540.038
4.160.00387.622
17.730.01640.079
205.60.1898
实际铜面积
占窗口比例
0.380。
