民熔DDS7178型智能电表简介
用电的峰值和谷值的电价有所差别，至少可设置尖、峰、平、谷四个费率，改善用电质量和经济效益。
（3）最大需求测量：
（4）测量功能：测量各相有功功率、无功功率、功率因数、相电压、电流、频率。
5）数据显示功能：智能电度表的功率数据显示有循环显示和固定显示两种方式。
显示内容可编程设定，具有断电后唤醒显示功能。
（6）通信功能：通信信道的物理层必须是独立的，任何通信信道的损坏都不应影响其他信道的正常工作；当发生重要事件时，应支持主动报告。
此外，智能电能表还具有事件记录功能、停电抄表功能、安全保护功能、时钟功能、冻结功能、清零功能、报警功能辅助电源功能等多种功能。
四、DDS7178型单电子式单相电能表
4.1功能概述
Dds7178单电子单相电能表能准确测量单相有功总电能，反向电能计入总电能。
电度表采用防磁反步计数器显示当前电能。
可用于测量频率为50Hz的单相交流有功电能。
电能表的核心器件是专用大规模集成电路（LSI）。
具有外围器件少、结构简单、可靠性高、抗窃电能力强、过载高、精度高、稳定性高、功耗低、使用寿命长等优点。
产品性能指标符合
GB/t17215-2002《静态交流一级、二级有功电能表》的要求
4.2产品特点：
1.变压器降压，抗干扰强
大屏液晶显示，读数方便
采用锰铜分流器，作为电流回路大大提高了仪表的过载能力
家庭用电，安全监测电能
安全放心，省心。

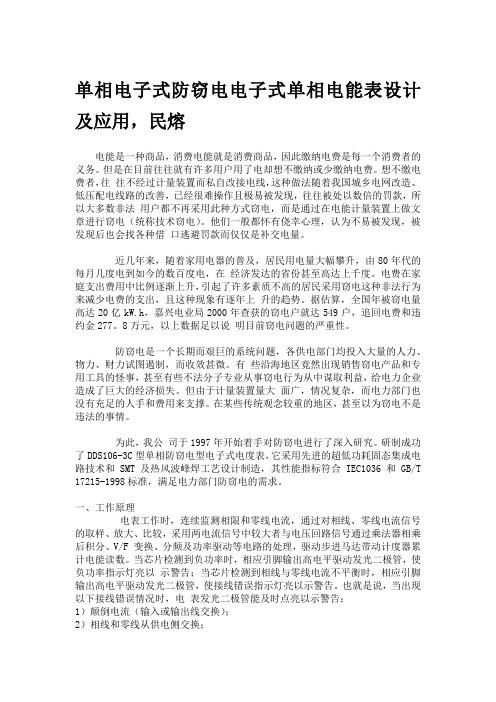

单相电子式防窃电电子式单相电能表设计及应用，民熔电能是一种商品，消费电能就是消费商品，因此缴纳电费是每一个消费者的义务。
但是在目前往往就有许多用户用了电却想不缴纳或少缴纳电费。
想不缴电费者，往往不经过计量装置而私自改接电线，这种做法随着我国城乡电网改造、低压配电线路的改善，已经很难操作且极易被发现，往往被处以数倍的罚款，所以大多数非法用户都不再采用此种方式窃电，而是通过在电能计量装置上做文章进行窃电（统称技术窃电）。
他们一般都怀有侥幸心理，认为不易被发现，被发现后也会找各种借口逃避罚款而仅仅是补交电量。
近几年来，随着家用电器的普及，居民用电量大幅攀升，由80年代的每月几度电到如今的数百度电，在经济发达的省份甚至高达上千度。
电费在家庭支出费用中比例逐渐上升，引起了许多素质不高的居民采用窃电这种非法行为来减少电费的支出，且这种现象有逐年上升的趋势。
据估算，全国年被窃电量高达20亿kW.h，嘉兴电业局2000年查获的窃电户就达549户，追回电费和违约金277。
8万元，以上数据足以说明目前窃电问题的严重性。
防窃电是一个长期而艰巨的系统问题，各供电部门均投入大量的人力、物力、财力试图遏制，而收效甚微。
有些沿海地区竟然出现销售窃电产品和专用工具的怪事，甚至有些不法分子专业从事窃电行为从中谋取利益，给电力企业造成了巨大的经济损失。
但由于计量装置量大面广，情况复杂，而电力部门也没有充足的人手和费用来支撑。
在某些传统观念较重的地区，甚至以为窃电不是违法的事情。
为此，我公司于1997年开始着手对防窃电进行了深入研究。
研制成功了DDS106-3C型单相防窃电型电子式电度表，它采用先进的超低功耗固态集成电路技术和 SMT及热风波峰焊工艺设计制造，其性能指标符合IEC1036和GB/T 17215-1998标准，满足电力部门防窃电的需求。
一、工作原理电表工作时，连续监测相限和零线电流，通过对相线、零线电流信号的取样、放大、比较，采用两电流信号中较大者与电压回路信号通过乘法器相乘后积分、V/F 变换、分频及功率驱动等电路的处理，驱动步进马达带动计度器累计电能读数。
预付费电箱插卡电表怎么看
用户在使用预付费电箱插卡电表时可根据用户的购电信息实行微机管理，方便进行查询、统计、收费及打印票据等。
很多用户就在如何看电表的问题上为难了，那么，预付费电箱插卡电表有以下四种方式：
第一种：三相电表通过电流互感器连接方式连接的三相电表，电表的接线有10根接线，要观察连接的电流互感器的电流比，电流互感器的名牌上有，都是一个数字比5标出的，例如100/5150/5等，电表上读取的数字乘以电流比就是计量的电量，精确的还要加上变损和线损
第二种：一般的直进式的单相电表和三相电表可直接读取数字减去上次的读数就为这一阶段的电量.直进式的电表进线较粗，仔细观察没有经过互感器连接。
第三种：电表怎么看?单相电表计量三相电的电量，电量读取方式是直进式的连接电表的方式读取电表上的数字乘以3，若通过互感器连接的电表要读取电表数字乘以互感器电流倍数再乘以3.
第四种：智能电表只有一个液晶屏，如果是单相里面会直接显示总有电量和剩余电量直接读数就可以.预付费电箱插卡电表，只有发光管显示就是单显卡表.那电表上面上会有个小红点，红色的小点跳到总用那里就是总用，跳到剩余那里就是剩余.双显卡表，读上面或下面都可以.三相的预付费电表直入式的直接读数，互感式的用表的读数乘以互感器倍率。
更多内容可关注微♥公众号，民熔电气集团回
复电气获取更多电气行业上的内容。
家用电度表使用知识电度表是一种累计用电量的计量仪表，俗称“火表”、“电表”，每家每户都在用。
近几年，伴随着我国经济的高速发展，不论城乡，家用电器越来越多，前几年安装的电度表已普遍过载使用，导致计量不准、烧毁电度表甚至引起火灾的事故时有发生。
因此，多数家庭需要更换电度表，应购买咋样的电度表以及有关电度表的知识成为城乡居民普遍关心的问题。
今就这方面的知识介绍如下。
1．电度表的分类与规格电度表有单相电度表和三相电度表两大类。
家庭中使用单相电度表。
电度表的规格有电压、电流和频率三项。
单相电度表电压有110 V和220 V，我国为220 V；频率有50 Hz和60 Mz，我国为50 Hz；电流有l A、2．5A、3．5 A、10 A等。
从工作原理上分有：传统的感应式电度表和近几年开发的电子式电度表。
其中家用感应式电度表主要由串联电磁铁(线圈和负载串联)、并联电磁铁(线圈和负载并联)、铝盘和记数机构组成。
电子式电度表采用大规模专用集成电路，高可靠性步进电机等先进技术制造。
具有：高精度、高灵敏度、宽负荷(电流过载倍数>6倍)、低功耗(电表自身耗电<1 W)、使用寿命长、重量轻、潜动小等优。
目前，感应式电能表在国内应用广泛。
它有：它具有结构简单、电流特性好、工作性能稳定、维修工作量小等优点。
2。
电能表采购知识（1）规范采用符合中国居民供电标准的电度表。
也就是说，选择一个220伏/50赫兹的电度表。
不要使用110伏、60赫兹的电度表。
（2）容量是选择电度表的关键。
估计家用电器的总负载电流（家用电器的额定电流通常用名牌标明），估计未来5年或更长时间内家用电器将增加多少功率。
根据总负荷电流和未来家用电器的功率值，选择电能表。
由于家庭用电量波动较大，电能表在设计中具有较大的过载能力。
一般来说，前几年生产的普通电度表的过载能力是原来的两倍，目前已经生产出4倍和6倍过载能力的国产电度表。
例如，额定电流为5 a、过载4次的电度表，可以在铭牌上标注“5（20）a”。
单相电子式电能表单相电子式电能表是一种电能计量装置，利用电子技术实现电能计量。
与传统机械式电能表相比，它具有精度高、能耗低、反作弊能力强等优点。
下面将从原理、结构、特点、应用与发展趋势等方面进行详细介绍。
一、原理单相电子式电能表的计量原理是根据电能量的电磁特性和电荷守恒定律，利用集成电路和微处理器等电子元器件实现电能计量。
其原理可分为分闸伏计量和位移电流积分计量两种。
分闸伏计量原理是利用电磁感应原理，先将电压信号转化为与之成正比的电流信号，再与被测电流信号叠合，通过电子积分电路得到电能值。
由于该原理涉及采集电压信号，因此需要该电表支持电压采集功能。
位移电流积分计量原理是利用电流脉冲信号积分得到电能值。
该原理不需要采集电压信号，只需采集电流信号即可，因此适用范围更广。
二、结构单相电子式电能表的主要结构包括电路部分和机械部分两个组成部分。
电路部分主要包括功率采集电路、微控制器和LCD显示屏等组成部分，机械部分主要包括电表表盘、测转机构和定子等组成部分。
功率采集电路是电子式电能表的核心部分，它对被测电流和电压进行采集、放大、过滤、半波整流、数字化处理并积分计量，以得到电能值。
微控制器主要用于实现电能计量、数据存储、数据计算、数据显示、通信等功能。
LCD显示屏主要用于显示电力参数、电能值、操作状态等信息。
电表表盘主要用于显示电能值和累计电量的读数。
测转机构用于传递被测电流和电压信号给电路部分，定子是电机的静态部分，主要用于支承转子，并在一定程度上降低机械损失，提高能效。
三、特点单相电子式电能表相对于传统机械式电能表具有以下几个鲜明特点：（1）精度高：电子式电能表采用先进的数字化处理技术，可以实现高精度电能计量，其精度可以达到0.5级或更高。
（2）能耗低：与传统机械式电能表相比，电子式电能表的能耗低，因为其不需要机械传动装置，电路部分工作电流小、稳定性好。
（3）反作弊能力强：电子式电能表具有远程监测、自我诊断、防拆卸等功能，不易被串改，具有较强的反作弊能力。
使用说明书更多关注公....众....号民熔电气集团回复电气获取更多电气行业资料1 一、产品简介1.1 概述单相智能电能表是本公司研制生产的新一代电能计量产品。
本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。
本产品完全符合以下标准要求：GB/T 15284-2002 《多费率电能表特殊要求》GB/T 17215.323-2008 《交流电测量设备特殊要求-第23部分静止式无功电能表（2级和3级）》GB/T 17215.321-2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件-第11部分：测量设备》GB 4208-2008 《外壳防护等级（IP代码）》GB/T 15464-1995 《仪器仪表包装通用技术条件》JJ式电能表》DL/T 614-2007 《多功能电能表》DL/T 645-2007 《多功能电能表通信协议》DL/T 830-2002 《静止式单相交流有功电能表使用导则》DL/T 698-1999 《低压电力用户集中抄表系统技术条件》Q/GDW 205-2008 《电能计量器具条码》Q/GDW 206-2008 《电能表抽样技术规范》Q/GDW 355-2009 《单相智能电能表型式规范》Q/GDW 354-2009 《智能电能表功能规范》Q/GDW 365-2009 《智能电能表信息220 1.2.2 标准参比电流：电能表接入方式标准值（A）直接接入5，10，20 经互感器接入1.52 1.2.3 最大电流：不小于4倍参比电流。
1.2.4 参比频率：50Hz。
1.2.5 功率消耗 1.2.5.1 电压线路：在参比电压、参比温度和参比频率下，电能表电压线路的有功功率和视在功率消耗在非通信状态下不大于1.5W、10V A；在通.6 电能表常数：电压最大电流常数单相直通220 20 3200 30 3200 40 1600 50 1600 60 1600 80 800 范围规定的工作范围-25℃～60℃极限工作范围-40℃～70℃储存和运输极限范围-40℃～70℃ 1.2.8.3 工作相对湿度不大于95% 1.2.8.4 大气压力63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。
智能电表民熔
什么叫智能电表？
·智能电表就是通过RS485数据传输、终端计算机软件管理能进行远程控制的计量电量的计量设备。
能无费自动断电、定时断送电、学生公寓恶性负载识别等功能。
·智能电表外观虽与普通电表相差无几，却具有强大的数据记录和储存功能，能实现客户信息全时段全方位采集。
与以往电能表相比，智能电表新增了计量信息管理、用电信息管理、电费记账、用电量监控等新功能。
其中，强大的负荷曲线功能，对普通的居民用户来说，能提供两个月以上、间隔不超过15分钟的负荷记录，以指导用户自行规划和控制电费支出，最大程度节省电费。
产品介绍： DDS7178型电子式单相电能表
智能计量芯片
◎
铅封防盗电
不如何选择正确的电流
这款电表满足大部分家庭需求
电表优势对比
电表优势对比
品质我们的追求这款电表满足大部分家庭需求
如何选择正确的电流?
根据使用功率，选择电流，注意不要大于电表功率上限，
且尽量保有余量，可防止电表烧毁。
1. 5(6)A直接式 1.3KW以下
2.5(10)A直接式
2.2KW以下
5(20)A直接式出租房4. 4KW以下。
单相电能表更多关注公....众....号民熔电气集团回复电气获取更多电气行业资料。
单相电能表20-40A DD862-2 30-60A DD862-2 40-80A DD862-2 60-100A单相电能表1.5(6)/2.5(10)/5(20) DDS825 10-40A DDS825 15-80A DDS8251.5(6)A2.5(10)A 5(20)A 10(40)A DDSF825 15(60)A DDSF8251.5-A DD910A2.5-10A DD910A 5-20A DD910A 10-40A DD910 10-40A3*220/380V 1.5(6)A DT862-4 3*220/380V 3(6)A DT862-45(20)A DT862-4 3*220/380V 10(40)A DT862-4 3*220/380V3*380V 20(80)A DS862-4 3*380V 30(100)A DX862-4 3×100V三相三线无功电能表 DX862-2 3×100V 3(6)A 三相三线无功电能表×380V 1.5(6)A 三相三线无功电能表 DX862-2 3×380V 3(6)A 三相三相电子式电度表1.5-6A DTSF825 3-6A DTSF825 5-20A DTSF825 10-40A DTSF8251.5-6A DD862-42.5-10A DD862-4 5-20A DD862-4 10-40A DD862-4DD862-4 20-80A DD862-4 30-100A 单相电子式电能表 DDS825经济型 DDS825 2.5(10)A经济型 DDS825 5(20)A经济型经济型 DDS825 15(60)A经济型 DDS825 20(80)A经济型经济型.,内容如下：类别代号+组别代号+设+派生号 .DD862-4型、DDS97l型、DDSY97l型等.、类别代号:D--电度表、组别代号表示相线：D--单相；S--三相三线；T--三相四线.表示用途的分类：多功能；S--电子式；X--无功；Y--预付费；F--复费率.、设计序号用阿拉伯数字表示,每个制造厂的设计序号不同,如民熔的更多还可以进公.众. 号民熔电气集团丅S--表示三相四线电子式有功电度表：如DTS97l型表示单相电子式预付费电度表：如DDSY97l型表示三相四线电子式复费率有功电度表：如DTSF97l型表示三相三线多功能电度表：如DSSD97l型.表示单相电度表：如DD971型 DD862型表示三相三线有功电度表：如DS862,DS97l型表示三相四线有功电度表：如DT862、DT971型表示无功电度表：如DX97l、DX864型表示单相电子式电度表：如DDS97l型。
1．型号及其含义电能表型号是用字母和数字的排列来表示的，内容包括类别代号+组别代号+设计序号+派生号。
（1）类别代号。
D一电能表。
（2）组别代号。
1）表示相线：D一单相；T一三相四线有功；S一三相三线有功；X一三相无功。
2）表示用途：B一标准；D一多功能；M一脉冲；S一全电子式；Z一最大需量。
Y一预付费：F一复费率。
（2）设计序号。
用阿拉伯数字表示。
（4）派生号。
T一湿热、干燥两用；TH一湿热带用；TA 一干热带用；G一高原用；H一船用；F一化工防腐用。
例如：DD表示单相电能表，如DD862型，DD701型，DD95型。
DS表示三相三线有功电能表，如DS8、DS310、DS864型等。
DT表示三相四线有功电能表，如DT862型、DT864型。
DX表示无功电能表，如DX8、DX9、DX310、DX862型。
DZ表示最大需量表，如DZl型。
DB表示标准电能表，如DB2型，DB3型。
2．铭牌铭牌上应包含以下内容：（1）商标。
（2）计量许可标志（CMC）。
（3）计量单位名称或符号，如：有功电能表为“千瓦·时”或“kWh”；无功电能表为“千乏·时”或“kvarh”。
字轮式计度器的窗口，整数位和小数位用不同的颜色区分，中间有小数点；若无小数点位，窗口各字轮均有倍乘系数，如×100、×10、×1等。
对于液晶显示屏的整数位和小数位，中间有小数点。
（4）电能表的名称及型号。
（5）基本电流和额定最大电流。
基本电流（校准电流）是确定电能表相关特性的电流值。
它是电能表的基本工作电流，单位为IB；额定最大电流为仪表能满足制造标准规定精度的最大电流值。
在IMAX中。
例如1.5（6）a表示电能表的基本电流值为1.5A，额定最大电流为6A，如果额定最大电流小于基本电流的150%，则只显示基本电流。
对于三相电度表，乘以前面的相数，如3×5（20）a。
（6）参考电压。
参考电压是确定电能表相关特性的电压值，是电能表的工作电压，单位为UN。
在科技迅猛发展的今天，新型电能表已快步进入千家万户。
下面介绍具有较高科技含量的静止式电能表和民熔电卡预付费电能表。
静止式电能表是借助于电子电能计量的先进机理，继承传统感应式电能表的优点，采用全屏蔽、全密封的结构，具有良好的抗电磁干扰性能，集节电、可靠、轻巧、高准确度、高过载、防窃电等为一体的新型电能表。
静止式电能表由分流器取得电流采样信号，分压器取得电压采样信号，经乘法器得到电压、电流的乘积信号，再经频率变换产生一个频率与电压、电流乘积成正比的计数脉冲，通过分频驱动步进电动机，使计度器计量静止式电能表按电压分为单相电子式、三相电子式和三相四相电子式等，按用途又分为单一式和多功能（有功、无功和复合型）等。
静止式电能表的安装使用要求，与一般机械式电能表大致相同，但接线宜粗，避免因接触不良而发热烧毁。
电卡预付费电能表即为机电一体化电子电能表外形图付费电能表，又称IC卡表或磁卡表，如图所示。
它不仅具有电子式电能表的各种优点，而且电能计量采用先进的微电子技术进行数据采集、处理和保存，实现先付费后用电的管理功能。
电卡预付费电能表通过电阻分压网络和分流元件分别对电压信号和电流信号采样，送到电能计量芯片，在计量芯片内部经过差分放大、A—D转换和乘法器电路进行乘法运算，完成被计量电能的瞬时功率测量再通过滤波和数字、频率转换器，输出与被计量电能平均功率成比例的频率脉冲信号，其中高频脉冲输出可供校验使用，低频脉冲输出给计度器显示电量及CPU进行通信抄收等数数据处理。
电卡预付费电能表也有单相和三相之分。
智能电表采用了电子集成电路的设计，因此与感应式电表相比，智能电表不管在性能还是操作功能上都具有很大的优势。
1）功耗。
由于智能电表采用电子元件设计方式，因此一般每块表的功耗仅有0.6～0.7W左右，对于多用户集中式的智能电表，其平均到每户的功率则更小。
而一般每只感应式电表的功耗为1.7W左右。
2）准确度。
就表的误差范围而言，2.0级电子式电能表在5%～400%标定电流范围内测量的误差为±2%，而且目前普遍应用的都是准确等级为1.0级，误差更小。
家用电表的选择很重要，民熔电表容量用“安”表示：一个5安电能表，它所能承受的电量用下面的公式计算：5 安×220伏=1100瓦。
也就是说：这个家庭同时使用的所有电器用电量不能超过1100瓦。
电能表虽然有短时间过载的能力，但是经常超过规定的载荷会损坏电能表。
所以，选用电能表要留有适当的富裕容量。
假如家庭所有电器的用电量为1100瓦，选用的电度表要大2-3倍，应选用 10安或15安的电度表。
目前市场上普遍使用的单相电能表分机械式和电子式两种。
机械式电能表如DD9，DD15，DD862a等，具有寿命长，过载能力高，性能稳定等特点，基本误差受电压、温度、频率等因素影响，长期使用损耗大。
电子式单相电能标有DDS6、DDS15等，采用专用大规模集成电路，具有精度高、线性好、动态工作范围宽、过载能力强、自身能耗低、结构小、质量轻等特点，可长期工作而不需要调整和校验，还能防窃电，家庭应优先选用电子式电能表。
随着分时计度供电方式的发展，分时计度电能表的应用越来越广泛。
电能表要设置在干燥、明净和没有震动的地方，并安装在涂有防潮漆的适当大小和厚度的木板上，安装的高度离地面以不低于12米、不超过2米为宜。
电能表上的铅封不能自行拆除，因为这是供电部门校验电能表后合格加封的标志。
电度表的工作原理电度表是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。
故电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成。
单相电表，则一般是民用，接220V的设备，家庭电路用来给各种家用电器供电.有些用户为了自家用电方便，私自将保险丝换成粗的（允许通过的电流大）或干脆换成铁丝或铜丝，这样使用大功率电器时，保险丝就不会断了.但这种做法引起的后果是极其危险的，曾经就有这样的事例；干路中电流大到已使火线和零线成为两条火龙，并且沿着各个支路蔓延开去，而保险丝却安然无恙，根本没有切断电源，起到保险的作用.（4）插座接地既然各个电器都是并联在火线与零线之间，我们怎样才能将电器并联上去呢？在我们房间的墙壁上往往有电源插孔这就是插座插座的每个孔中都有金属片，若插孔是两个孔的，那么其中一个孔中的金属片连接火线，另一个孔中的金属片连零线.当电器的插头插入插座时，插头的金属片与插座的金属片相接触，电器就通上电了.对于三孔插座，一般孔“2”接火线，孔“3”接零线，孔“1”接地，为什么要设计这样的插座呢？我们家中的洗衣机、饮水机等电器的外壳本来是与火线绝缘的，但如果天长日久绝缘被破坏，外壳就会与火线相连，人站在地上，人与外壳间会存在电压，此时一触外壳便会触电.若将电器外壳与地线相连，人与外壳间没电压，就安全了.由于上述原因，这种电器的插头是三脚的，最上方的一脚接电器外壳，此脚插入插座的孔“1”，外壳便与地线相连了.如果多个电器都要用同一个插座，就必须用插座板了，这样可以解决多个用电器的用电问题.要求明确：该字样说明用户用电能1度时，此电能表的转盘会转1500转.例题某电器单独工作30分钟的过程中，该电能表的转盘转了500转，则该电器的功率应为多少？可否根据此题设计一个测未知功率电器额定功率的方案？需测哪些数据？（6）测电笔.在家庭电路中区分零线和火线.我们可以用测电笔来完成这项工作。
单相电表接线图和三相电表接线图解，民熔2020.5.15电表的接线形式很多，有单相电表的接法，也有三相电表的接法；有直接接线式，也有经过电流互感器和电压互感器接线的。
但是总的来说，只有两种回路：电压回路和电流回路。
电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧。
上图（右）为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1,3、6、9端分别接二次侧末端K2，电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。
为保证安全，电流互感器二次侧末端K2应分别接地。
右图为接线图的模拟演示，大家注意电流互感器与电表的接线。
单相电表接线图三相电表接线图单相电表的接线相对简单明了。
在低电压小电流线路中，电表可直接接在线路上，如图（A）所示。
电表端盖（即图中标有1、2、3、4的那一排方框）都画有接线图，对于低电压大电流中的线路中，电表电流线圈经电流互感器与负载相连，如图（B）所示。
国产DD862系列单相电表。
三相电表有三相三线有功电表和三相四线有功电表之分。
1.三相三线有功电表的接线：三相三线有功电表（机械表）有两个驱动部件组成，两个铝盘固定在一个转轴上，称二元件电表。
对外共有8个接线端。
其接线图如右图所示，（a）为直接接入，（b）为经过电流互感器接入的接线方法；2.三相四线有功电表的接线：三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。
接线图如下：上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。
常用电能表的型号及含义目前，电能表的形式及功能是多种多样的，各电能表品牌厂家在型号命名上也不尽完全相同，普通有功电能表只用两个字母表示其功能和用途。
有特殊功能或电子式的电能表多用三个字母表示其功能和用途。
举例如下。
干货分享：常用电能表的型号及意义，民熔①DD28表示单相电能表。
第一个字母D表示电能表，第二个字母D表示单相，9Q为设计序号。
②DS862表示三相三线有功电能表。
第一个字母D表示电能表，第二个字母S表示三相三线，86为设计序号，2为改进序号。
③Dt862代表三相四线制有功电能表。
D为电能表，t 为三相四线，86为设计数，2为改进数。
④ DJ表示直流电能表。
D是电能表，j是直流电。
⑤ DB代表标准电能表。
D代表电能表，B代表标准电能表。
⑥ DZ是最大需量表。
D为电能表，Z为最大需量。
⑦ DBS表示三相三线制标准电能表。
D代表电能表，B 代表标准，s代表三相三线。
⑧ DBT表示三相四线制标准电能表。
D代表电能表，B 代表标准，t代表三相四线。
⑨ Dx8表示无功电能表。
D为电能表，X为无功功率，8为设计序号。
⑩ Dtm31代表三相四线制脉冲电能表，D代表电能表，T代表三相四线制，M代表脉冲，31代表设计序号。
33号电能表是一种功能相同的无功电能表。
该表可用于工矿企业和各业务单位测量有功或无功电能。
它可以远距离采集脉冲信号，通过编程控制电能，节省人力，提高工作效率。
① Dtd18为三相四线制有源多功能电能表。
D为电能表，t为三相四线，D为多功能，18为设计序号。
该表除具有通用计量功能外，还具有峰谷、正断面电能计量、最大需量显示、需量积累等40多种功能，是一种多费率计量仪表，工矿企业用电部门实行分时电价，合理用电。
简介单相IC卡电表由用户交费对智能IC卡充值并输入电能表中，电表才能供电，表中电量用完后自动拉闸断电，从而有效地解决上门抄表和收电费难的问题。
同时，用户的购电信息实行微机管理，方便进行查询、统计、收费及打印票据等。
用途预付费电能表适用于小区物业住宅商场居民市场等用户需在供电部门交款购电，所购电量在售电机上被写进用户电卡，传递给电表，电卡经多次加密可以保证用户可靠地使用。
当所购电量用完后，表内继电器将自动切断供电回路。
工作原理用户持IC卡到供电部门交款购电，供电部门用售电管理机将购电量写入IC卡中，用户持IC在感应区刷非接触式IC卡（简称刷卡，下同），即可合闸供电，供电后将卡拿走。
当表内剩余电量等于报警电量时，拉闸断电报警（或蜂鸣器报警），此时用户在感应区刷卡即可恢复供电；当剩余电量为零时，自动拉闸断电，用户必须再次持卡交费购电，才可以恢复用电。
工作主要由两个功能系统完成：测量系统和单片机处理系统。
测量系统：是一块单相电子式电能表。
工作原理为：由分压器完成电压取样，由取样电阻完成电流取样，取样后的电压电流信号由乘法器转换为功率信号，经V/T变换后，推动计度器工作，并将脉冲信号输入单片机系统。
特点及优势1不需要人工抄表，有利于现代化管理。
IC卡电表的使用，避免了人工抄表和上门收费的不便，历史购电数据可以保存下来供客户查询。
2它充分体现了电力的商品属性。
用户可根据实际需要有计划地购电、用电，无滞纳金和不必要的费用。
三。
充电问题解决了。
可以解决分散的居民用户、临时用电用户和频繁欠费用户的收费问题。
4IC卡电流表具有多种防窃电功能，启动电流小，无爬电，负载宽，功耗低，误差曲线直，长期运行稳定性好，外形美观，体积小，重量轻，安装方便。
高精度：全电子设计，内置进口专用芯片，精度不受频率、温度、电压谐波的影响。
5、长寿命：采用SMT技术，优化的电路设计，整机出厂后无需调整电路。
6、功耗低：采用低功耗设计，降低电网线损。
单相电子式电度表
单相电子式电度表比感应式电能表准确度高、功耗低、起动电流小、负载范围宽、无机械磨损等诸多优点，越来越广泛地应用。
功能
基本功能
一。
性能优于GB/t17215-2002一级、二级静态交流有功电能表，通信协议符合国家标准和DL/t645-1997多功能电能表通信协议等行业标准
2。
6位整数2位十进制液晶显示器
三。
无源脉冲输出功能
四。
光电脉冲指示功能
5个。
防盗功能
6。
体积小，功耗低，安装接线简单，可选功能1。
历史电量记录，根据可编程抄表日自动转换和存储，历史电量存储12个抄
表周期2。
反向电量记录功能，记录反向发电的起止时间和电量值3。
需求功能，记录抄表周期的最大需求，存储历史记录4。
电源故障显示功能，无需外部备用电源长时间显示电源值。
5个。
在断电的情况下，可以通过红外线和按键激活LCD。
6。
红外通讯功能，通讯距离大于256点。
7号。
编程记录功能，自动历史记录编程记录。
8个。
液晶背光显示技术指标
·额定电压：220v 50hz ·额定电流：5(20)a、10(40)a ·基本误差：±1.0% ·适用电压：160~264v （50hz）·环境温度：-20℃~+45℃·脉冲常数：
1600imp/kwh、3200imp/kwh ·潜动：≤1个脉冲/14分
钟·起动≤10ma ·脉冲输出或串行通讯
适用范围
单相电子式电度表适应于计量额定频率为50hz60hz的单相交流有功电能。
供固定安装在室内使用，适用于环境温度不超过-20~+55，相对温度不超过85%，且空气中不含有腐蚀性气体及免尘砂、霉菌、盐雾、凝露、昆虫等影响。
性能与原理
一。
电能表的电路设计和元器件的选择都是基于较大的环境容限，因此可以保证整机的长期稳定性。
2切断电源后，用锂电池作为备用电源。
它能保证电能表断电定时的准确性，开机后自动投入运行。
电能表前端设有光电耦合脉冲输出接口和RS485串行数据通信接口，方便准确度测试和数据通信。
三。
它可以通过掌上电脑或PC机进行数据预置、时间间隔编程、时钟校正、抄表等工作原理：电压采样信号由分压器获得，电流采样信号由电流互感器获得，电压电流乘积信号由乘法器获得，然后进行电能计量频率与电压电流乘积成正比的脉冲是由频率转换产生的。
产生的功率脉冲信号经光电耦合器送入CPU进行处理，运算后存储在非易失性EEPROM 中，并提供显示。
