单相电子式电能表产品说明书

DDSY606单相电子式预付费电能表(液晶)使用说明书2020E738-33符合标准：GB/T 18460.3-2001安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSY606型单相电子式预付费电能表(液晶)(以下简称"电能表")是一种用于测量频率为50Hz的单相交流有功电能，实现预交费、后用电的预付费管理模式的电能表。

本产品可采用IC卡、红外通信、RS485通信(选用)等多种方式进行购电充值，先购电后用电，一表一卡，专卡专用，是国内最新的民用电能计量产品之一。

其性能符合GB/T 17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》和GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》，其通信符合DL/T 645-2007《多功能电能表通信协议》的要求。

2设计原理2.1产品构成简述本电能表主要分外壳部分和内部模块电路部分；外壳部分包括底座、端钮、表盖、铭牌等部件：内部模块电路部分主要包括：电源部分、计量部分、数据处理部分、液晶显示及指示部分、红外通信、RS485通信(选用)、IC卡通信、继电器控制等部分。

原理框图如图1所示。

图1 电能表工作原理框图2.2工作原理用户消耗的电能通过锰铜进行电流采样、电阻分压进行电压采样，输入到计量芯片内，芯片经过A/D转换送到乘法器相乘，乘积后的信号再经过D/F转换，经过分频电路输出，经过隔离后输出为单片机提供计量的电能数据和当前电流、电压、功率数据；单片机采集到相关数据后，通过累计和运算，得到使用电量和相关数据存入储存器中，再根据用户用电情况控制继电器来实现通断电，通过IC卡通信、红外通信或RS485通信(选用)实现预购电以及相关数据的设置，并把数据存入存储器中；也可通过RS485通信(选用)实现组网，实现远程购电和抄读表内数据。

3主要技术参数3.1电能表规格如表1所示。

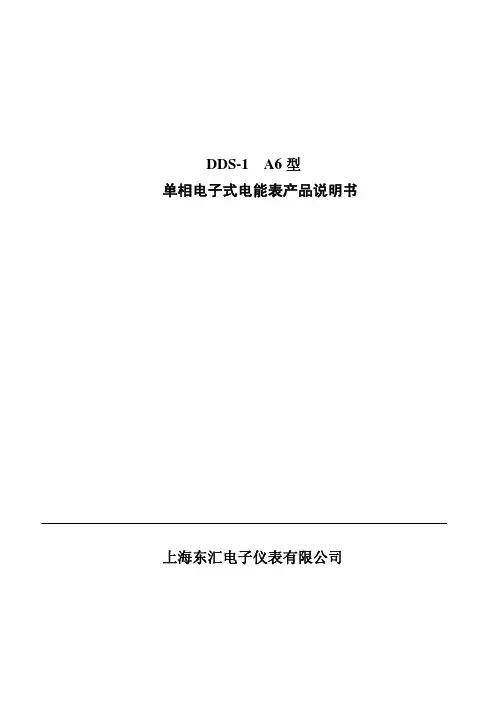

DDS-1 A6型单相电子式电能表产品说明书 上海东汇电子仪表有限公司一、用途及适用范围DDS1 A6单相电子式电能表采用专用大规模集成电路，具有外围元件少、结构简单、可靠性高、功耗低、寿命长等特点，可用于计量额定频率为50Hz的单相交流有功电能。

该产品各项性能指标符合GB/T 17215-2002标准中对单相电子式电能表的全部技术要求。

二、功能及特点z有功电能计量，长期工作不须调校；z采用专用大规模集成电路和SMT表面安装技术，工艺先进、结构简单；z采用内含数字乘法器的国外最新电能专用集成电路，大大提高了仪表的动态工作范围，使实际过载能力达10倍以上；z有功电能表在1%Ib~Imax范围内均有良好的误差线性；z电表内所有元件均选用长寿命、高可靠的电子元器件，因而具有寿命长、可靠性高的特点。

三、规格技术参数3.1 额定电压： 220V3.2 基本电流： 1.5(6)A、2.5(10)A、5(20)A、5(30)A、10(40)A、15(60)A、20(80)A3.3 额定频率： 50Hz3.4 准确度等级：1级、2级3.5 起动电流： 0.4%Ib（1级）、0.5%Ib（2级）3.6 潜动：具有防潜动逻辑设计3.7 功耗：≤2W/7V A（整机功耗）3.8 环境条件：标准工作温度为-20℃~＋50℃极限工作温度为-30℃~＋60℃年平均相对湿度≤85%3.9 重量： 约0.5kg3.10外形尺寸： 144mm×113.5mm×54mm四、工作原理及结构4.1 工作原理如图1所示，电能表的电能计量采用大规模专用集成电路（图中虚线所示）。

用户所消耗的电能，通过对分压器和分流器上的信号采样并进行A/D变换，经数字乘法器输出的数字信号送至（数字/频率）转换器，经转换器电路输出的脉冲驱动计度器累加电量，并通过电能指示灯，显示电能消耗速率。

保存产品应在原包装内，保存的地方环境温度为0℃~＋40℃，相对湿度不超过85%，空气中无腐蚀性气体。

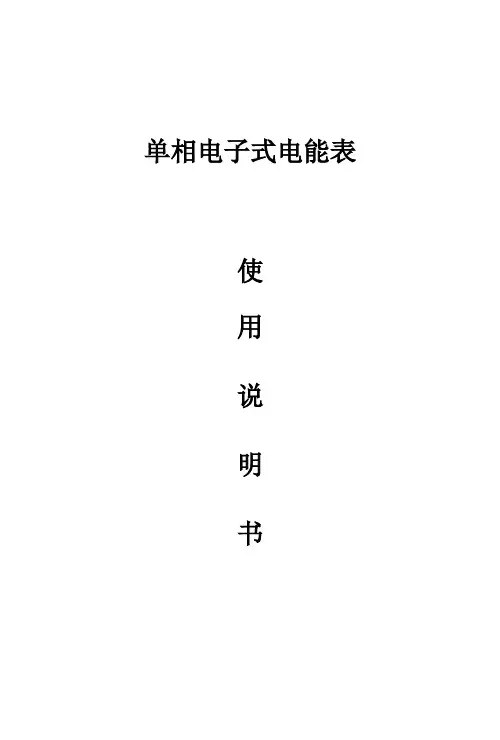

单相电子式电能表使用说明书1 概述 (2)2 工作原理 (2)3 规格 (2)4 技术指标 (2)5 安装、接线及测试 (4)6 功能及操作 (6)7 运输与储存 (8)8 保证期限 (8)9 注意事项 (8)附录 (10)1 概述单相电子式电能表计量额定频率为50Hz的交流单相有功电能。

本产品采用国际先进的专用超大规模集成电路及SMT工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。

本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。

具有事件记录功能。

支持2个年时区、2个日时段表、8个日时段、4种费率。

同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。

其性能指标符合GB/T 17215.321-2008 和GB/T18460.3-2001 标准。

2 工作原理图1工作原理框图34 技术指标4.1 额定频率 50Hz4.3 起动在功率因数为 1.0和电流为0.4% l b 下，电能表能起动并连续记录。

4.4 潜动当电能表施加参比电压的115%而电流线路无电流时，电能表测试输 出不会产生多于一个的脉冲。

绝缘电压：A 2000VAC 功率消耗：W 1.5W 和10VA4.6 气候条件 4.7.14.7.2湿度范围年平均湿度：W 75%一年中的30天（以自然方式扩散）湿度可达 95%，其余时间有时 可达85%。

4.5 电气参数 正常工作电压 扩展工作电压 极限工作电压0.9 Un 〜1.1U n 0.8 Un 〜1.15 Un0.0Un 1.154.7机械参数外型尺寸：160mm （高度）x 112 mm （宽度）x 58mm （厚度）净重：约0.6Kg5 安装、接线及测试电能表在出厂前经检验合格，并加铅封，即可安装使用。

DDSF606 单相电子式多费率电能表使用说明书2019E681-33符合标准：GB/T15284-2022安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSF606型单相电子式多费率电能表(以下简称"电能表")是为了适应我国电网改造，根据我国节约用电和计划用电政策而开发设计的用来测量参比频率为50Hz单相有功电能的电能表。

本电能表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，具有测量精度高、稳定性好、可靠性高、显示直观、过载能力强等显著优点。

关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命，数据显示采用液晶LCD，便于抄表。

本电能表可设置尖、峰、平、谷4个费率，8个日时段，2个时区，同时它具有红外和RS485通讯功能，为单相分时计费提供先进、可靠的计量工具。

本电能表符合GB/T15284-2022《多费率电能表特殊要求》、DL/T 645-2007《多功能电能表通信协议》及其备案文件的要求。

2工作原理如图1所示，本电能表主要工作原理：用户消耗的电能通过电流、电压采样，经过A/D转换送到乘法器相乘，乘积后信号再经过D/F转换器转换，分频电路输出的脉冲送入CPU进行数据处理和计量，CPU 通过红外和RS485接口与外部进行通讯，并对电表进行设置、管理和显示。

3型号和规格如表1所示4主要技术参数4.1基本误差如表2所示电能表在参比电压、参比频率及功率因数为1的条件下，当负载电流为直接式≤0.004Ib(1级)、≤0.005Ib(2级)；互感式≤0.002In(1级)、≤0.003In(2级)，电能表应能起动并连续计量电能。

4.3潜动当电压线路为115%参比电压，电流线路无电流时，电表输出脉冲不应多于1个。

4.4功耗电压线路有功功率和视在功率消耗≤1.5W、10VA。

电流线路的视在功率消耗≤1VA。

4.5电压范围规定工作范围：0.9Un~1.1Un扩展工作范围：0.8Un~1.15Un极限工作范围：0.0~1.15Un4.6工作温度范围规定工作范围：-25℃~+60℃极限工作范围：-40℃~+70℃贮存和运输极限范围：-40℃~+70℃4.7相对湿度：年平均<75%。

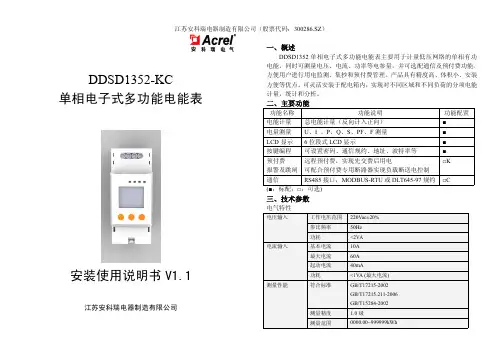

241DDS1352单相电子式电能表安装使用说明书V2.2安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的当前规格。

说明书修订记录日期旧版本新版本备注2017.09.20V2.0第一次编订2018.11.12V2.1去除广告敏感词2018.2.26V2.2增加孔径和最大力矩目录1概述 (1)2产品功能 (1)3技术参数 (1)4外形尺寸 (2)5接线与安装 (2)6显示说明 (2)7通信说明 (3)8常见故障的诊断分析及排除方法 (5)1概述DDS1352单相电子式电能表是安科瑞电气所推出的新一代微型电能表。

集测量、计量、LCD显示、通信于一体，其可靠性高具有高稳定性、低功耗、掉电数据保存等优点。

产品符合国家标准GB/T17215.321-2008和企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。

2产品功能功能功能说明功能配置电能计量有功、无功电能计量■电量测量U、I、P、Q、S、PF、F测量■LCD显示8位段式LCD显示■RS485接口，MODBUS-RTU和DL/T645协□通讯议(■：标配；□：可选)3技术参数3.13.2机械特性外形尺寸（长×宽×高）18mm×96mm×70mm3.3环境条件工作温度-25℃~55℃温度范围存储温度-40℃~70℃相对湿度≤95%（无凝露）海拔<2000m4外形尺寸注：接线力矩不应大于4.0N·m。

5接线与安装5.1接线图5.2安装注意事项电能表应安装在室内通风干燥的地方，采用35mm标准导轨方式安装。

安装接线时应按照电能表侧面的接线图进行接线，最好用铜接线头接入。

DDS666型单相电子式电能表技术说明书（带RS485通讯接口）1、概述正泰牌DDS666型单相电子式电能表系我厂最新产品，按GB/T17215-2002标准进行生产，用于测量额定频率为50Hz，参比电压为220V单相交流有功电能。

该产品采用计量电能的专用大规模集成电路和SMT技术，以确保计量准确度度和可靠性，为使停电后数据不丢失，使用步进电机计度器。

1.1 产品特点：1.1.1 产品全部采用性能稳定、功耗低的工业级元器件，运用工艺精心设计制造。

1.1.2外壳采用阻燃聚碳酸酯，具有很强的抗机械冲击能力。

1.1.3具有RS485通讯功能，通讯规约满足DL/T645-1997标准的要求。

1.2 型号规格产品型号为DDS666，规格见表1：1.4 使用环境条件1.4.1 温度范围1.4.1.1 规定的工作温度范围：-25℃～55℃；1.4.1.2 工作极限温度范围：-40℃～70℃。

1.4.2 相对湿度年平均小于75%时本机可正常工作。

1.5 安全性能本产品符合：1.5.1 GB/T 5169.10 耐热和阻燃试验要求。

1.5.2 GB/T 17215-1998 规定的脉冲电压试验和交流电压试验要求。

1.5.3 GB/T 17626.2 规定的静电放电抗扰度试验要求；GB/T 17626.3 规定的高频电磁场抗扰度试验要求；GB/T 17626.4 规定的快速瞬变脉冲群试验要求；GB/T 17626.5 规定的雷击浪涌试验要求。

2.产品的结构特征与工作原理2.1 结构本产品的结构设计合理美观，工艺性好，维护方便。

表内功能板、和标牌全部经过合理的设计，采用了卡式安装，可靠方便；功能板是密封安装在有阻燃功能和较高的机械强度的外壳内，保证仪表在GB/T 17215-2002 标准规定的防尘和防水条件下，能够正常工作。

本产品的输入、输出、接线端子及接线图见图2：注：S+、S-为测试脉冲输出端，测试脉冲信号采用光耦隔离。

单相电子式电能表使用说明书目录1概述 (2)2工作原理 (2)3规格 (2)4技术指标 (2)5安装、接线及测试 (4)6功能及操作 (6)7运输与储存 (8)8保证期限 (8)9注意事项 (8)附录 (10)1概述单相电子式电能表计量额定频率为50Hz 的交流单相有功电能。

本产品采用国际先进的专用超大规模集成电路及SMT 工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。

本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。

具有事件记录功能。

支持2个年时区、2个日时段表、8个日时段、4种费率。

同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。

其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。

2 工作原理图1 工作原理框图34技术指标拉闸控制数据保护脉冲输出VI 电流取样电压取样电能计量芯片单片机红外/RS485LCD 显示4.1额定频率50Hz4.24.3起动在功率因数为1.0和电流为0.4％Ib下，电能表能起动并连续记录。

4.4潜动当电能表施加参比电压的115％而电流线路无电流时，电能表测试输出不会产生多于一个的脉冲。

4.5电气参数正常工作电压：0.9Un～1.1Un扩展工作电压：0.8Un～1.15Un极限工作电压：0.0Un～1.15Un绝缘电压：≥2000V AC功率消耗：≤1.5W和10V A4.6气候条件4.7.14.7.2湿度范围年平均湿度：≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。

4.7机械参数外型尺寸：160mm（高度）×112 mm（宽度）×58mm（厚度）净重：约0.6Kg5安装、接线及测试电能表在出厂前经检验合格，并加铅封，即可安装使用。

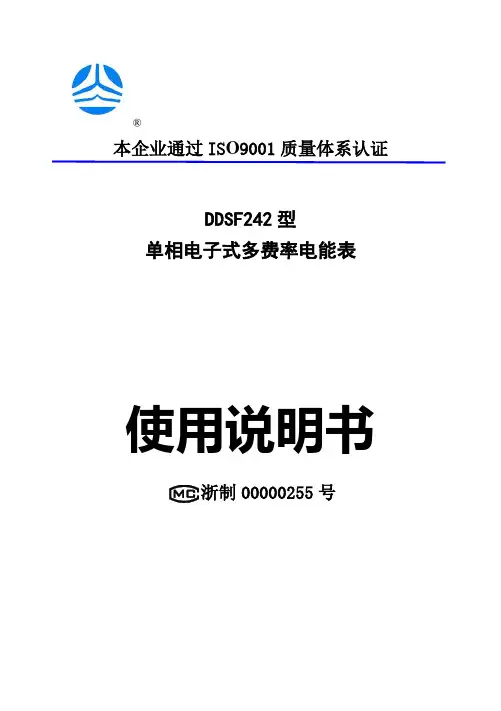

®本企业通过IS O9001质量体系认证DDSF242型单相电子式多费率电能表使用说明书00000255号浙江八达电子仪表有限公司地址：金华市婺城工贸区碧春路528号邮编：321018电话：（0579）81234288、81234296传真：（0579）81234286一、产品简介1.1概述DDSF242型单相电子式多费率电能表（以下简称“仪表”）由电能计量单元和数据处理单元组成，分时计量有功电能，LCD显示，具有红外及RS485通信功能。

该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。

本仪表为采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和寿命。

1.2 依据标准电能表达到或超过下列标准：1.3工作原理电路计量部分采用进口专用计量芯片，能准确计量有功电能。

电路主要由A/D转换、功率计算、电能累加、防潜动等部分组成。

具有高可靠、高精度、低功耗的特点。

计量芯片将电能转换为脉冲，再由微处理单片机完成电量脉冲采集，电量分时累计、红外及485通讯、 LCD显示等功能。

电能表采用变压器供电方式；时钟采用专用芯片，外带温度补偿，保证在标称温度下时钟日计时误差小于0.5s/天，每月误差不超过25秒。

远红外通讯使用38kHz调制，通讯距离不小于5米。

产品原理框图如下：1.5 基本误差1.5.1起动电流：有功≤0.005Ib（2级）,有功≤0.004Ib（1级）。

1.5.2潜动：电压线路加115%Un,当电流回路无电流时，电能表输出的脉冲不多于1个。

1.5.3 基本误差1.6主要技术参数 1.6.1电气参数1.6.2运行环境1.6.3 时钟精度1.6.4 安全性能：交流绝缘电压试验：试验电压4kV ，符合GB/T17215-2002要求。

冲击电压试验：冲击电压6kV ，通过EMC 试验合格，符合GB/T17215-2002要求。

DDSU256型单相电子式电能表（导轨)使用说明书安装使用产品前，请阅读使用说明书浙江天正电气股份有限公司一、产品概述DDSU256型单相电子式电能表（导轨)，该电能表采用DIN35mm导轨式安装结构，是采用先进的低功耗集成电路技术和SMT工艺设计制造的一款全新的微型单相电能表，体积小巧，安装方便，可轻松放入各类配电箱和配电柜，可集成工业通信接口，可轻松实现与各种智能配电系统的集成，极大地方便了能效管理。

其性能指标符合GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分:静止式有功电能表(A级、B级、C级、D级和E级)》国家标准的要求。

导轨式安装电能表由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端照明箱内,为低压终端的电能计量提供了有效的解决方案。

可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等。

二、工作原理主要由电压、电流采样电路、专用电能计量芯片，CPU及LCD显示等部分组成。

电能表将采样的电压、电流信号输入到专用电能计量芯片，并由LCD显示电能，可通过RS485接口实现远距离抄录表内电能等数据。

三、型号和规格（以铭牌上的技术参数为准）型号准确度等级标称电压规格仪表常数DDSU256A级(2级)、B级（1级）220V0.015-0.075(6)A/1.5(6)A6400imp/kWh0.25-0.5(80)A/5(80)A800imp/kWh四、主要技术参数4.1基本误差见下表：电流功率因数最大允许误差A级B级I tr≤I≤I max 1.0±2.0±1.00.5L±2.0±1.0I min ≤I＜Itr1.0±2.5±1.50.5L±2.5±1.5I st ≤I＜Imin1.0±2.5*Imin/I±1.5*Imin/I4.2起动电能表在标称电压、标称频率及COSφ=1的条件下，直接接入和经互感器接入仪表当负载电流为0.04Itr （B级）、0.05Itr（A级）时，电能表应能连续计量电能。

单相电子式电能表使用说明书目录1概述 (2)2工作原理 (2)3规格 (2)4技术指标 (2)5安装、接线及测试 (4)6功能及操作 (6)7运输与储存 (8)8保证期限 (8)9注意事项 (8)附录 (10)1概述单相电子式电能表计量额定频率为50Hz 的交流单相有功电能。

本产品采用国际先进的专用超大规模集成电路及SMT 工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。

本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。

具有事件记录功能。

支持2个年时区、2个日时段表、8个日时段、4种费率。

同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。

其性能指标符合GB/T 17215.321-2008和GB/T18460.3-2001标准。

2 工作原理图1 工作原理框图3规格 注：以下规格为推荐参数（实际根据客户要求，以面板为主）。

规格 型号 准确度等级 额定电压（V ） 最大电流（A ）脉冲常数（imp/kWh ） DDSF1225 2.022040 1600 6016004技术指标拉闸控制数据保护脉冲输出VI 电流取样电压取样电能计量芯片单片机红外/RS485LCD 显示4.1额定频率50Hz 4.2基本误差（见下表）负载电流功率因数基本误差(%) 1.0级 2.0级0.05Ib～0.1Ib 1.0 ±1.5 ±2.50.1Ib～Imax 1.0 ±1.0 ±2.00.1Ib～0.2Ib 0.5L 0.8C ±1.5 ±2.50.2Ib～Imax 0.5L 0.8C ±1.0 ±2.04.3起动在功率因数为1.0和电流为0.4％Ib下，电能表能起动并连续记录。

DDS858单相电子式电能表符合标准：GB/T 17215.321-2021产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

一、产品说明DDS858型单相电子式电能表采用大规模集成电路，具有外转元件少，结构简单，可靠性高，使用方便，并且有节电防窃电特点。

其性能符合GB/T17215.321-2021标准对单相电子式电能表的各项技术要求。

二、特点本产品用来计量额定电压220V、额定频率50Hz交流单相有功计量，长期工作不须作调校,采用SMT安装技术，工艺先进；并采用锰铜分流器作为电路回路，大大提高了过载能力，使实际过载能力达6倍以上,宽工作温度范围-30℃～+55℃，电能脉冲输出可扩展载波自动抄表。

2.1电能计量功能具有正反向有功电能计量功能，计量精度满足标准要求。

2.2显示功能电能测量值显示位数为5+1位，计度器显示范围：0kWh～99999.9kWh。

在到达极限值时进行归零处理。

2.3输出功能具备与所计量的电能量(有功)成正比的光脉冲输出和电脉冲输出。

12三、规格及主要技术参数1、规格型号注1.5(6)A/0.05-0.25(6)A 为互感式，需要外接互感器2、启动电流：0.004Itr (B 级)，0.005Itr (A 级)3、具有防潜逻辑设计4、功耗≤2W/5V A5、环境条件：(1)标准工作温度：-20℃～45℃(2)极限工作温度：-30℃～55℃(3)相对湿度≤85%型号等级额定电压额定电流常数DDS858有功B(1)级有功A(2)级220V 1.5(6)A/0.05-0.25(6)A 6400imp/kWh 2.5(10)A/0.05-0.25(10)A 5(20)A/0.1-0.25(20)A 3200imp/kWh 10(40)A/0.2-0.5(40)A 1600imp/kWh5(60)A/0.25-0.5(60)A 15(60)A/0.48-1(60)A20(80)A/0.6-1.5(80)A 800imp/kWh30(100)A/0.8-2(100)A四、工作原理五、安装和接线：5.1安装检查5. 1.1如果发现原包装箱中产品型号或外形不符,请与供应商联系。

DDSU6606-1型单相电子式电能表(导轨)选型指南产品名称电压准确度等级1） 规格DDSU6606-1M 160M12↓↓↓DDSU6606-1M:220V 1:1级2:2级60M12：5（60）A80M8：10（80）A名称型号参比电压(V)准确度等级注：1）规格代码中的“M”表示电流倍数订货提示：如客户需要DDSU6606-1型单相电子式电能表，电压为220V，准确度等级为1，电流规格为5(60)A，液晶显示、带红外和485通讯功能，则相对应的订货编码为DDSU66061M160M12产品特征■电能表的设计和结构能保证在额定条件下使用时不引起任何危险。

■体积小、重量轻、结构模块化，采用标准的35mm导轨式安装方式，可方便其与微型断路器一起使用。

■内部线路板上装有磁保持继电器直接用于通断电控制。

■能够准确计量有功电能；具有宽量程、过载能力强、准确度高、工作运行可靠度好。

■先购电后用电，预购的电量低于设定的电量会报警，电量用完则断电。

■采用液晶显示使用电量、剩余电量、总购电量以及一些电参数，显示位数为6+2。

■采用HWIC-01红外预付费用户智能卡方式进行购电和管理；购电数据都采用严格的加密方式加密。

■具有报警功能、赊欠功能以及过载拉闸断电功能，报警功能、电量赊欠功能可选。

■具有485通讯功能，可抄读表内表号、剩余电量、使用电量、购电次数、最后次购电量、以及当前 电压、电流、功率的电参量等数据；还可实现远程拉合闸控制，通讯规约满足DL/T 645-2007 通讯协议。

基本电流(最大电流)(A)5(60)、20(80)单相电子式电能表DDSU6606-12201、2。

DDSU666系列单相电子式电能表（导轨）使用说明书ZTY0.464.922浙制00000205号浙江正泰仪器仪表有限责任公司二0一六年八月目录1.概述 (1)2.工作原理 (2)3.主要技术性能与参数 (3)4关键零部件采用 (4)5.主要功能 (5)6.外形及安装尺寸 (11)7.安装及使用说明 (12)8.常见故障的诊断、分析、排除方法 (13)9.运输与贮存 (14)10.保修与服务 (14)DDSU666系列单相电子式电能表（导轨）ZTY0.464.922使用说明书共15页第1页1.概述1.1主要用途及适用范围DDSU666系列单相电子式电能表（导轨）（以下简称“仪表”）根据电力系统、通信行业、建筑行业等电力监控和电能计量需求而设计，为新一代智能仪表，集测量、通讯于一体，主要用于电气线路中电压、电流、功率、频率、功率因数、有功电能等电参量的测量与显示。

可通过RS485通讯接口与外部装置实现组网；采用标准DIN35mm导轨式安装，结构模数化设计，具有体积小、易安装、易组网等优点；广泛应用于工矿企业、宾馆、学校、大型公建内部电能考核与监测。

符合的标准：GB/T17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》DL/T645-2007《多功能电能表通信协议》1.2产品特点1)计量正反向有功电能，反向电能按正向累计；2)采用温宽型LCD；3)DIN35mm标准导轨式安装，结构模数化设计，体积小、易安装、易组网。

资料来源编制<**设计签字**><**设计签字日期**>校对<**校对签字**><**校对签字日期**>审核<**审核签字**><**审核签字日期**>标准化<**标准化签字**><**标准化签字日期**>提出部门审定<**审定签字**><**审定签字日期**>标记处数更改文件号签字日期职责签字日期1.3型号组成及代表意义图1型号组成1.4使用环境条件规定的工作温度范围:-25℃～+55℃；极限的工作温度范围:-40℃～+70℃；相对湿度（年平均）:≤75％；大气压:86kPa～106kPa。

DDSU6606vctrDDSU6606vctbr 单相电子式电能表(导轨) 使用说明书DDSU6606vctr： 2020E839-33DDSU6606vctbr： 2020E839-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSU6606vctr、DDSU6606vctbr型单相电子式电能表(导轨)(以下简称“仪表”），可供计量额定频率为50Hz的电网中的单相交流有功电能。

它具有较高的准确度，可靠性和稳定性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关健器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。

本仪表设计符合标准GB/T 17215.321-2021《交流电测量设备特珠要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，DL/T645-2007《多功能电能表通信协议》兼容MODBUS通讯协议，对单相静止式电能表的技术要求。

2工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。

本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过单片机的各种接口传递数据，实现各种控制功能，如图1所示。

图1工作原理框图3型号和规格，如表1所示。

3.1型号说明：3.2电流说明：如0.25-0.5(80)A，0.25为最小电流Imin，0.5为转折电流Itr，80为最大电流Imax。

4主要技术参数4.1 基本误差：最大允许误差如表2所示。

电能表在标称电压、标称频率及功率因数为1.0的条件下，当负载电流为直接式≥0.04Itr(B级)，电能表应能起动并连续计量电能。

4.3潜动当电压线路为110%标称电压，电流线路无电流时，电表输出脉冲不应多于1个。

4.4 通信波特率：RS485通信接口缺省波特率为2400bit/s。

DDS1861型单相电子式电能表使用说明书深圳市恒计伟业能源投资管理有限责任公司ShenZhen HengJi WeiYe Energy Investment Management Co.,LTD 粤制00000522号目录一、概述 (1)二、工作原理 (1)三、技术特点 (2)四、规格、常数 (2)五、主要技术参数 (2)六、主要功能简介 (3)1.计量功能 (3)2.通讯功能 (3)3.设置和清零 (3)4.显示功能 (3)5.脉冲输出 (3)6．实时监测 (4)七、安装与接线 (4)八、运输与存贮 (5)九、保证期限和售后服务 (5)十、注意事项 (6)一、概述DDS1861型单相电子式电能表是本公司研制生产的新一代电能计量产品，适用于额定电压220V、频率50Hz的单相交流有功电能的计量。

具有独立的调制式红外光口和RS485 通讯口；该表具有高可靠、高精度、长寿命等优点。

它适应电压范围宽，且整机出厂后无须调整。

可广泛应用于城市、农村、学校、工厂企业单相交流电的计量场合。

引用标准：GB/T17215.321—2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》GB/T17215.301—2007《多功能电能表特殊要求》DL/T 698—1999《低压电力用户集中抄表系统技术条件》DL/T645—2007《多功能电能表通信协议》JJG596-2012 《电子式交流电能表检定规程》二、工作原理被测交流电压和电流经过高精度采样后送到专用电能计量芯片经过一系列数字处理后，转换成与有功功率成正比的脉冲频率信号送给微处理器，微处理器将脉冲信号进行累加，得到总电量，结果保存到数据存贮器中。

微处理器同时完成显示和与外部进行通讯的功能，其原理框图如下图所示。

图1 工作原理框图三、技术特点1.采用先进的专用集成电路和SMT、热风回流焊、波峰焊工艺设计、制造，质量可靠。

2.宽电压范围设计，电压在170V~265V范围内均能正常工作，具有超压保护功能，提高了电表对工作环境的适应性。

DDS606vcp单相电子式电能表(液晶、红外、485)使用说明书2022E448-33符合标准：GB/T17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDS606vcp单相电子式电能表(以下简称"仪表")，可供计量标称频率为50Hz的电网中的单相交流有功电能。

它具有较高的准确度、可靠性和稳定性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT 工艺制造的高新技术产品，关键器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。

本仪表设计符合标准GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，DL/T645-2007《多功能电能表通信协议》和DL /T 645-1997《多功能电能表通信规约》对单相静止式电能表的技术要求。

同时可通过掌机进行红外通信，通过掌机或PC机进行485通信，方便用户抄表。

2工作原理本电能表由两个主要功能组成：一是电能计量部分，二是微处理器控制部分。

本电能表的电能计量部分使用大规模专用集成电路，产生表示用电多少的脉冲序列，送至微处理器进行电能计量。

微处理器接收到脉冲信号后，通过对输入脉冲个数进行累计，并根据脉冲常数大小来实现对电能的精确计量，通过各种接口传递数据，实现各种控制功能。

如图1所示。

3型号和规格备注：1.电流说明：如0.25-0.5(60)A/5(60)A；其中0.25-0.5(60)A为新标准表示方式，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax；5(60)A为老标准表示方式，5为基本电流Ib，60为最大电流Imax。

特殊规格，用户需要可定做。

4主要技术参数4.1最大允许误差见下表2电能表在标称电压、起动电流Ist(A级表Ist=0.05Itr。

B级表Ist=0.04Itr)，功率因数为1.0条件下，应能连续出脉冲，并且满足表2中的最大允许误差要求。

DJSF2699 型1级单相电子式多费率电能表^用说明书青岛英利达新能源有限公司2016.06.08V1.0目录一、概述--------------------------------- 1二、技术参数----------------------------- 3三、主要功能----------------------------- 4四、外形尺寸与安装---------------------- 10五、运输与存贮-------------------------- 15六、保证期限和售后服务----------------- 125一、概述青岛英利达新能源有限公司生产的DJSF2699型1级单相 电子式多费率直流电能表，是本公司研制的新一代直流电能 表。

本产品完全符合以下标准要求:GB / T 15284 - 2002 《多费率电能表 特殊要求》《直流电能表技术规范》 《智能电能表功能规范》 《单相智能表技术规范》GB / T 29318 - 2012《电动汽车非车载充电机电能计量》 Q / GDW 1365 - 2013《智能电能表信息交换安全认证技 术规范》JJG 842-1993 《直流电能表检定规程》 DL/T645-2007《多功能电能表通信协议》GB / T 15464 - 1995 《仪器仪表包装通用技术条件》 GB 4208 - 2008《外壳防护等级（IP 代码）》 Q / GDW 1825 - 2013 Q / GDW 1354 - 2013 Q / GDW 1364 - 20131DJSF2699型1级单相电子式多费率直流电能表，采用超大规模数字信号处理芯片、永久保存信息的存储器、全隔离标准RS485通讯接口和红外通讯接口（可选配低压电力线载波通讯模块和无线通讯模块）。

电能表采用先进的SMT表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用，具有较高的绝缘强度和耐腐蚀性。
