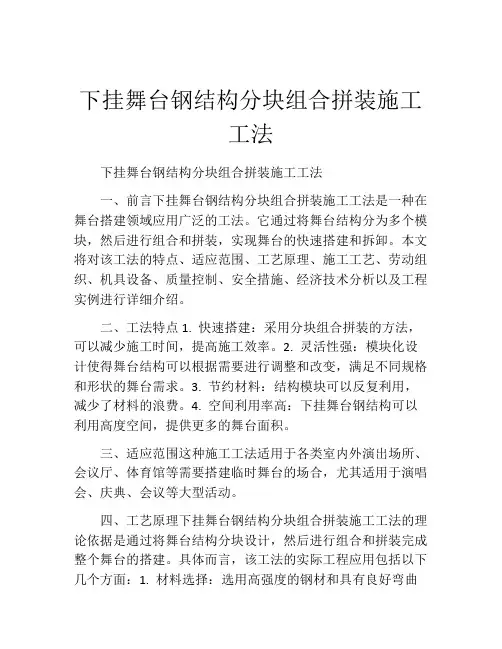

下挂舞台钢结构分块组合拼装施工工法下挂舞台钢结构分块组合拼装施工工法一、前言下挂舞台钢结构分块组合拼装施工工法是一种在舞台搭建领域应用广泛的工法。

它通过将舞台结构分为多个模块，然后进行组合和拼装，实现舞台的快速搭建和拆卸。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点1. 快速搭建：采用分块组合拼装的方法，可以减少施工时间，提高施工效率。

2. 灵活性强：模块化设计使得舞台结构可以根据需要进行调整和改变，满足不同规格和形状的舞台需求。

3. 节约材料：结构模块可以反复利用，减少了材料的浪费。

4. 空间利用率高：下挂舞台钢结构可以利用高度空间，提供更多的舞台面积。

三、适应范围这种施工工法适用于各类室内外演出场所、会议厅、体育馆等需要搭建临时舞台的场合，尤其适用于演唱会、庆典、会议等大型活动。

四、工艺原理下挂舞台钢结构分块组合拼装施工工法的理论依据是通过将舞台结构分块设计，然后进行组合和拼装完成整个舞台的搭建。

具体而言，该工法的实际工程应用包括以下几个方面：1. 材料选择：选用高强度的钢材和具有良好弯曲性能的薄板，保证舞台结构的稳定性和承载能力。

2. 模块化设计：根据具体场地和活动需求进行舞台结构的分块设计，每个模块都经过细致的计算和构造优化。

3. 组合和拼装：将设计好的舞台结构模块进行组合和拼装，通过插接、焊接等方式使得模块之间形成稳固的连接。

4. 加固和支撑：在舞台结构安装完成后，根据设计要求进行加固和支撑，确保舞台的稳定和安全性。

五、施工工艺1. 场地准备：根据实际情况，确定舞台的位置和大小，清理场地并测量出舞台的基本尺寸。

2. 结构分块设计：根据场地和活动需求，将舞台结构分块进行设计，并制定相应的构造方案。

3. 材料准备：根据设计要求购买或加工所需的钢材和薄板，进行质量检验和编号。

4. 模块制作：根据结构分块设计，在工厂或现场进行钢材的切割、焊接和拼装，制作出舞台结构的模块。

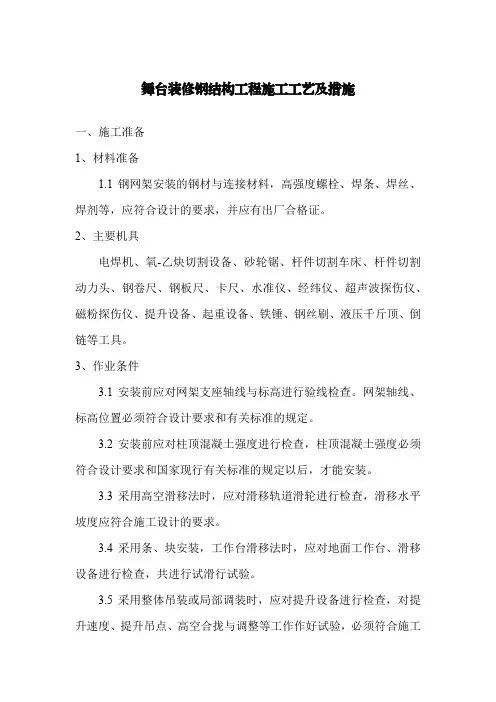

舞台装修钢结构工程施工工艺及措施一、施工准备1、材料准备1.1钢网架安装的钢材与连接材料，高强度螺栓、焊条、焊丝、焊剂等，应符合设计的要求，并应有出厂合格证。

2、主要机具电焊机、氧-乙炔切割设备、砂轮锯、杆件切割车床、杆件切割动力头、钢卷尺、钢板尺、卡尺、水准仪、经纬仪、超声波探伤仪、磁粉探伤仪、提升设备、起重设备、铁锤、钢丝刷、液压千斤顶、倒链等工具。

3、作业条件3.1安装前应对网架支座轴线与标高进行验线检查。

网架轴线、标高位置必须符合设计要求和有关标准的规定。

3.2安装前应对柱顶混凝土强度进行检查，柱顶混凝土强度必须符合设计要求和国家现行有关标准的规定以后，才能安装。

3.3采用高空滑移法时，应对滑移轨道滑轮进行检查，滑移水平坡度应符合施工设计的要求。

3.4采用条、块安装，工作台滑移法时，应对地面工作台、滑移设备进行检查，共进行试滑行试验。

3.5采用整体吊装或局部调装时，应对提升设备进行检查，对提升速度、提升吊点、高空合拢与调整等工作作好试验，必须符合施工组织设计的要求。

3.6采用高空散装法时，应搭设满堂脚手架，并放线布置好各支点位置与标高。

3.7高空散装的临时支点应选用千斤为宜，这样临时支点可以逐步调整网架高度。

当安装结束折卸临时支架时，可以在各支点间同步下降，分段卸荷。

二、焊接工程施工工艺1、材料及主要机具：1.1电焊条：其型号按设计要求选用，必须有质量证明书。

按要求施焊前经过烘焙。

严禁使用药皮脱落、焊芯生锈的焊条。

设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。

按说明书的要求烘焙后，放入保温桶内，随用随取。

酸性焊条与碱性焊条不准混杂使用。

引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。

1.2主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。

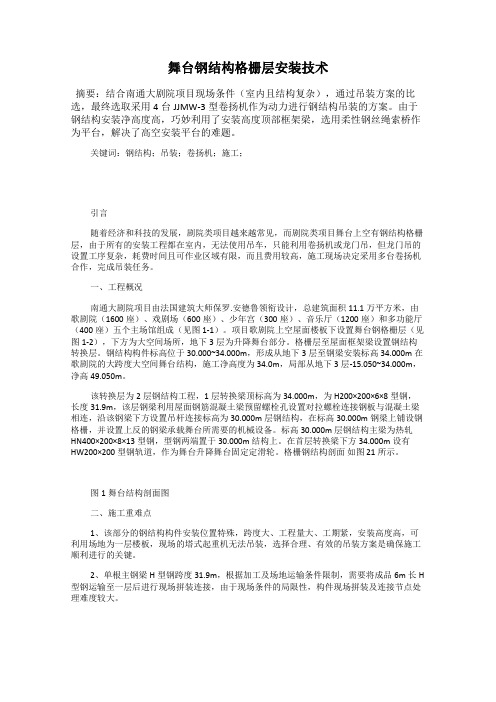

舞台钢结构格栅层安装技术摘要：结合南通大剧院项目现场条件（室内且结构复杂），通过吊装方案的比选，最终选取采用4台JJMW-3型卷扬机作为动力进行钢结构吊装的方案。

由于钢结构安装净高度高，巧妙利用了安装高度顶部框架梁，选用柔性钢丝绳索桥作为平台，解决了高空安装平台的难题。

关键词：钢结构；吊装；卷扬机；施工；引言随着经济和科技的发展，剧院类项目越来越常见，而剧院类项目舞台上空有钢结构格栅层，由于所有的安装工程都在室内，无法使用吊车，只能利用卷扬机或龙门吊，但龙门吊的设置工序复杂，耗费时间且可作业区域有限，而且费用较高，施工现场决定采用多台卷扬机合作，完成吊装任务。

一、工程概况南通大剧院项目由法国建筑大师保罗.安德鲁领衔设计，总建筑面积11.1万平方米，由歌剧院（1600座）、戏剧场（600座）、少年宫（300座）、音乐厅（1200座）和多功能厅（400座）五个主场馆组成（见图1-1）。

项目歌剧院上空屋面楼板下设置舞台钢格栅层（见图1-2），下方为大空间场所，地下3层为升降舞台部分。

格栅层至屋面框架梁设置钢结构转换层。

钢结构构件标高位于30.000~34.000m，形成从地下3层至钢梁安装标高34.000m在歌剧院的大跨度大空间舞台结构，施工净高度为34.0m，局部从地下3层-15.050~34.000m，净高49.050m。

该转换层为2层钢结构工程，1层转换梁顶标高为34.000m，为 H200×200×6×8型钢，长度31.9m，该层钢梁利用屋面钢筋混凝土梁预留螺栓孔设置对拉螺栓连接钢板与混凝土梁相连，沿该钢梁下方设置吊杆连接标高为30.000m层钢结构，在标高30.000m钢梁上铺设钢格栅，并设置上反的钢梁承载舞台所需要的机械设备。

标高30.000m 层钢结构主梁为热轧HN400×200×8×13型钢，型钢两端置于30.000m 结构上。

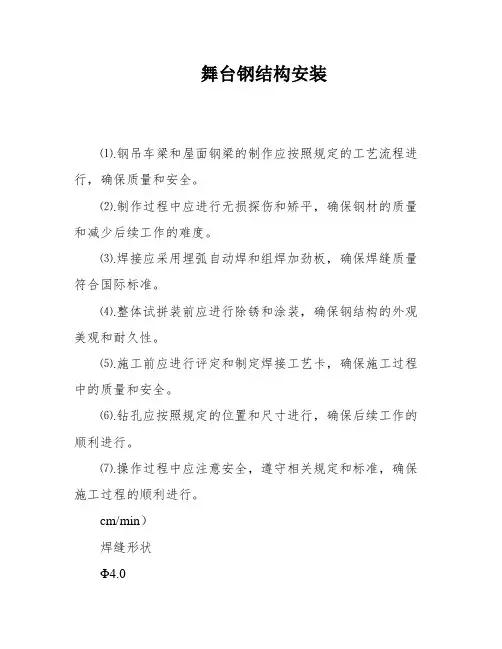

舞台钢结构安装
⑴.钢吊车梁和屋面钢梁的制作应按照规定的工艺流程进行，确保质量和安全。

⑵.制作过程中应进行无损探伤和矫平，确保钢材的质量和减少后续工作的难度。

⑶.焊接应采用埋弧自动焊和组焊加劲板，确保焊缝质量符合国际标准。

⑷.整体试拼装前应进行除锈和涂装，确保钢结构的外观美观和耐久性。

⑸.施工前应进行评定和制定焊接工艺卡，确保施工过程中的质量和安全。

⑹.钻孔应按照规定的位置和尺寸进行，确保后续工作的顺利进行。

⑺.操作过程中应注意安全，遵守相关规定和标准，确保施工过程的顺利进行。

cm/min）
焊缝形状
Φ4.0
350-450
28-32
15-20
平焊缝
⑸.表面处理。

焊接完成后，对焊缝进行打磨，使其表面光滑。

然后进行除锈处理，清除焊接过程中产生的氧化皮和熔渣，并用喷砂机对吊车梁表面进行喷砂处理，使表面获得一定的粗糙度，以便喷涂底漆和面漆。

底漆和面漆应按照涂装规范进行涂装，保证涂层的厚度和均匀性。

涂装完成后，进行烤漆处理，提高涂层的硬度和附着力。

最后进行检验和试验，确保吊车梁的质量和安全性能符合要求。

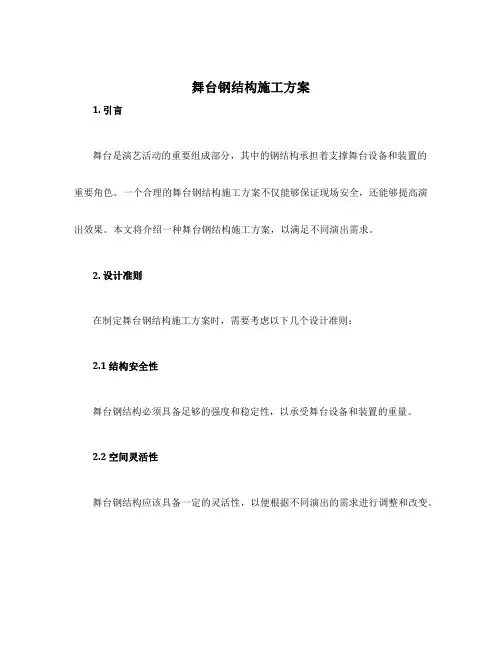

舞台钢结构施工方案1. 引言舞台是演艺活动的重要组成部分，其中的钢结构承担着支撑舞台设备和装置的重要角色。

一个合理的舞台钢结构施工方案不仅能够保证现场安全，还能够提高演出效果。

本文将介绍一种舞台钢结构施工方案，以满足不同演出需求。

2. 设计准则在制定舞台钢结构施工方案时，需要考虑以下几个设计准则：2.1 结构安全性舞台钢结构必须具备足够的强度和稳定性，以承受舞台设备和装置的重量。

2.2 空间灵活性舞台钢结构应该具备一定的灵活性，以便根据不同演出的需求进行调整和改变。

舞台钢结构应该能够在施工过程中实现高效、安全、节约成本。

3. 施工步骤基于上述设计准则，下面是一种舞台钢结构施工方案的步骤：3.1 钢结构设计首先，需要由专业的结构工程师设计舞台钢结构。

设计师应根据实际需求和现场条件确定结构的类型、尺寸和材质，并进行强度计算和稳定性分析。

3.2 材料准备根据结构设计需求，准备所需的钢材和连接件。

确保所有材料的质量符合相关标准，并有专门的人员进行材料检查。

在正式施工前，需要进行施工现场的准备工作。

清理施工区域，确保施工现场没有杂物和障碍物。

设置施工安全警示标志和防护措施，确保施工人员的安全。

3.4 结构组装按照结构设计图纸上给出的尺寸和安装顺序，逐步进行钢结构的组装。

先进行基础的搭建，然后安装支撑和横梁。

最后，安装立柱和其它附件。

3.5 结构调整安装完成后，对钢结构进行细微的调整，以确保结构的垂直度和水平度。

根据需要，可以使用专业的调整工具进行修正。

3.6 结构检查在结构安装完毕后，进行全面的结构检查。

检查各部件的连接是否紧固、安全，是否满足设计要求。

同时，对结构进行质量验收，确保施工质量符合相关标准。

3.7 结构固定经过检查合格后，需要对钢结构进行固定，以确保结构的稳定性。

根据设计要求，使用合适的固定装置，如螺栓、焊接等。

3.8 防腐处理最后，对舞台钢结构进行防腐处理，以延长结构的使用寿命。

选择合适的防腐涂料和方法，对结构进行全面的防腐处理。

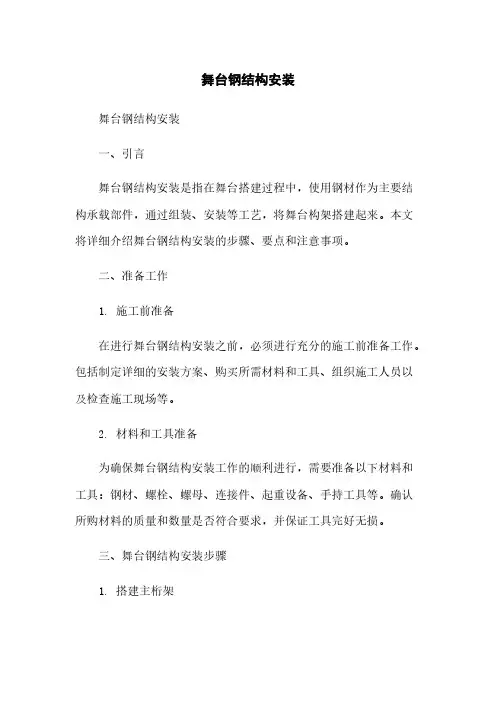

舞台钢结构安装舞台钢结构安装一、引言舞台钢结构安装是指在舞台搭建过程中，使用钢材作为主要结构承载部件，通过组装、安装等工艺，将舞台构架搭建起来。

本文将详细介绍舞台钢结构安装的步骤、要点和注意事项。

二、准备工作1. 施工前准备在进行舞台钢结构安装之前，必须进行充分的施工前准备工作。

包括制定详细的安装方案、购买所需材料和工具、组织施工人员以及检查施工现场等。

2. 材料和工具准备为确保舞台钢结构安装工作的顺利进行，需要准备以下材料和工具：钢材、螺栓、螺母、连接件、起重设备、手持工具等。

确认所购材料的质量和数量是否符合要求，并保证工具完好无损。

三、舞台钢结构安装步骤1. 搭建主桁架首先需要按照施工方案，确定主桁架的位置和安装顺序。

使用起重设备将主桁架的组件吊装至指定位置，然后通过螺栓、螺母和连接件将其连接起来。

2. 安装次梁和副桁架在主桁架搭建完成后，根据设计要求安装次梁和副桁架。

同样需要使用起重设备将次梁和副桁架的组件吊装至指定位置，并进行连接。

3. 安装底架和舞台面板安装底架之前，需要先进行地面的准备工作，确保地面平整稳固。

然后按照设计要求进行底架的安装，再通过螺栓和连接件将舞台面板固定在底架上。

4. 进行检查和调整完成舞台钢结构的安装后，需要进行检查和调整工作。

检查结构安全性和稳定性，确保各部件连接紧固、无松动现象。

如有需要，进行适当的调整，以保证舞台的稳定性和安全性。

四、注意事项1. 安全第一舞台钢结构安装过程中，必须严格按照相关安全规范操作，加强施工安全管理。

提前做好安全培训，确保施工人员了解并遵守各项安全操作规定。

2. 技术要求舞台钢结构安装需要具备一定的技术水平，施工人员应具备相关技能和经验。

在操作过程中，必须按照设计要求进行施工，保证结构的稳定性和可靠性。

3. 质量控制施工人员在进行舞台钢结构安装工作时，应严格按照材料和结构设计要求，确保施工质量。

同时，及时发现和解决施工中的质量问题，确保工程的安全性和可靠性。

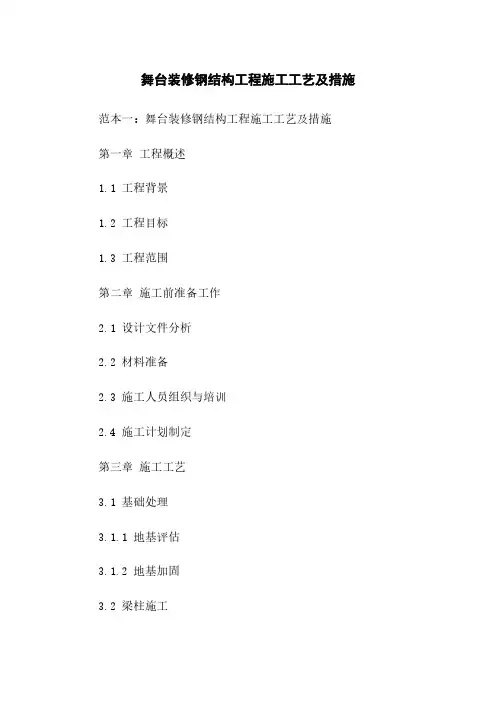

舞台装修钢结构工程施工工艺及措施范本一：舞台装修钢结构工程施工工艺及措施第一章工程概述1.1 工程背景1.2 工程目标1.3 工程范围第二章施工前准备工作2.1 设计文件分析2.2 材料准备2.3 施工人员组织与培训2.4 施工计划制定第三章施工工艺3.1 基础处理3.1.1 地基评估3.1.2 地基加固3.2 梁柱施工3.2.1 钢柱安装3.2.2 钢梁制作与安装3.3 屋面结构施工3.3.1 屋面桁架安装3.3.2 屋面板材安装3.4 墙体施工3.4.1 钢结构墙体安装3.4.2 隔墙施工3.5 地面处理3.5.1 场地平整3.5.2 地面铺设第四章安全措施4.1 施工现场安全管理4.2 高空作业安全控制4.3 架设安全措施4.4 火灾防护措施第五章质量控制5.1 材料质量要求5.2 施工工艺质量要求5.3 施工质量验收标准第六章环境保护措施6.1 垃圾处理6.2 施工废水处理6.3 施工噪音控制第七章竣工验收与维护7.1 竣工验收标准7.2 维护要求7.3 后续办理手续第八章工程总结与展望8.1 工程总结8.2 工程展望附件：附件1：设计文件附件2：施工计划附件3：安全控制方案附件4：质量验收记录法律名词及注释：1. 舞台装修钢结构工程：指舞台装修过程中使用的钢结构材料所涉及的工程。

2. 施工工艺：指施工过程中具体实施的技术方法和步骤。

3. 施工工艺措施：指为了保证施工质量和安全，采取的施工技术措施和管理措施。

4. 竣工验收标准：指工程竣工后进行验收时需要满足的标准和要求。

5. 工程展望：指对已完成的工程进行未来发展和利用方向的描述。

---范本二：舞台装修钢结构工程施工工艺及措施第一章工程背景1.1 工程目的1.2 工程规模1.3 工程地点第二章施工前准备2.1 设计文件审查2.2 材料采购与检查2.3 人员组织与培训2.4 施工方案制定第三章施工工艺与措施3.1 基础处理3.1.1 地基勘察3.1.2 地基处理方法3.2 钢柱、钢梁安装3.2.1 钢柱安装工艺3.2.2 钢梁安装工艺3.3 屋面结构施工3.3.1 屋面桁架制作与安装3.3.2 屋面板材安装工艺3.4 墙体施工3.4.1 钢结构墙体安装工艺3.4.2 隔墙施工工艺3.5 地面处理3.5.1 场地平整工艺3.5.2 地面材料铺设工艺第四章安全控制措施4.1 施工现场安全管理4.2 高空作业安全控制4.3 架设安全措施4.4 火灾防护措施第五章质量控制措施5.1 材料质量要求5.2 施工工艺质量要求5.3 施工质量验收标准第六章环境保护措施6.1 垃圾处理措施6.2 施工废水处理措施6.3 施工噪音控制措施第七章工程竣工验收与维护7.1 竣工验收标准7.2 施工质量保修期维护要求7.3 工程完工手续办理第八章工程总结与展望8.1 工程总结8.2 工程展望附件：附件一：设计文件审查记录附件二：施工计划附件三：安全控制方案附件四：施工质量验收记录法律名词及注释：1. 舞台装修钢结构工程：指参与舞台装修的钢结构工程。

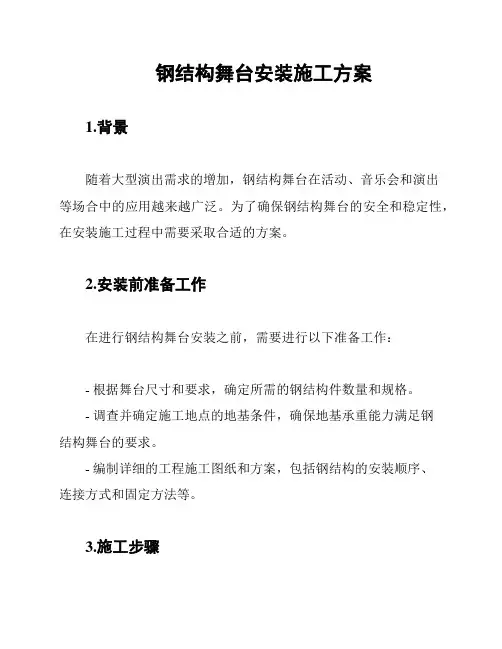

钢结构舞台安装施工方案1.背景随着大型演出需求的增加，钢结构舞台在活动、音乐会和演出等场合中的应用越来越广泛。

为了确保钢结构舞台的安全和稳定性，在安装施工过程中需要采取合适的方案。

2.安装前准备工作在进行钢结构舞台安装之前，需要进行以下准备工作：- 根据舞台尺寸和要求，确定所需的钢结构件数量和规格。

- 调查并确定施工地点的地基条件，确保地基承重能力满足钢结构舞台的要求。

- 编制详细的工程施工图纸和方案，包括钢结构的安装顺序、连接方式和固定方法等。

3.施工步骤钢结构舞台的安装施工可按以下步骤进行：步骤一：搭建临时支架在施工现场搭建临时支架，用于安装和组装钢结构舞台。

支架要稳固可靠，能够承受整个施工期间的重力和水平力。

步骤二：安装钢结构框架按照工程施工图纸和方案，依次安装钢结构框架。

首先安装主体框架，然后是次要结构和连接件。

在安装过程中，注意验收每个组件的质量和尺寸，并进行适当的调整和固定。

步骤三：安装舞台面板和附属设施安装完成钢结构框架后，根据需要安装舞台面板和附属设施，如扶手、栏杆、楼梯等。

确保每个附属设施与钢结构舞台的连接紧固可靠，同时考虑人员流动和安全需求。

步骤四：检测和调整安装完成后，进行全面检测和调整。

检查每个连接点的稳定性和密封性，确保钢结构舞台在使用过程中不会出现安全隐患和漏水问题。

对必要的部位进行进一步的调整和固定。

步骤五：验收和交付使用完成最后的验收工作，确保钢结构舞台按照设计要求和施工图纸进行安装。

经过验收合格后，将舞台交付使用。

4.安全注意事项在钢结构舞台安装施工过程中，需要注意以下安全事项：- 施工现场要设置明显的警示标志，提醒人员注意安全。

- 施工人员必须佩戴安全帽、防护鞋和其他相应的防护装备。

- 施工人员必须熟悉施工图纸和方案，按照规定的步骤进行操作。

- 施工过程中，应遵循相关的安全操作规程，确保施工人员的人身安全和设备的完整性。

以上是钢结构舞台安装施工方案的主要内容，通过合理的准备和施工步骤，可以确保钢结构舞台的安全性和稳定性，提供良好的舞台环境。

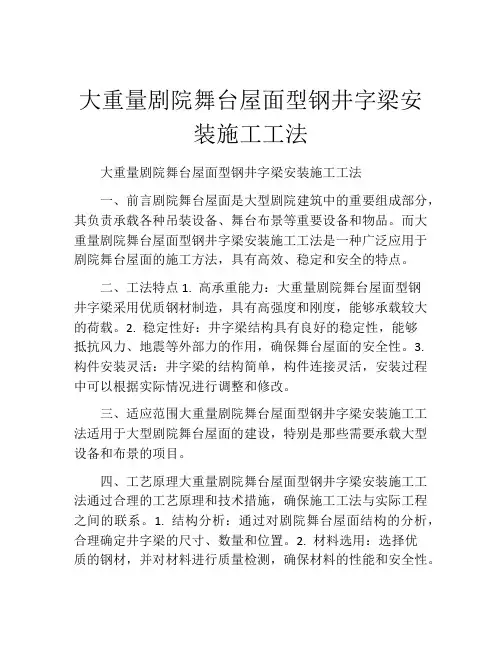

大重量剧院舞台屋面型钢井字梁安装施工工法大重量剧院舞台屋面型钢井字梁安装施工工法一、前言剧院舞台屋面是大型剧院建筑中的重要组成部分，其负责承载各种吊装设备、舞台布景等重要设备和物品。

而大重量剧院舞台屋面型钢井字梁安装施工工法是一种广泛应用于剧院舞台屋面的施工方法，具有高效、稳定和安全的特点。

二、工法特点1. 高承重能力：大重量剧院舞台屋面型钢井字梁采用优质钢材制造，具有高强度和刚度，能够承载较大的荷载。

2. 稳定性好：井字梁结构具有良好的稳定性，能够抵抗风力、地震等外部力的作用，确保舞台屋面的安全性。

3. 构件安装灵活：井字梁的结构简单，构件连接灵活，安装过程中可以根据实际情况进行调整和修改。

三、适应范围大重量剧院舞台屋面型钢井字梁安装施工工法适用于大型剧院舞台屋面的建设，特别是那些需要承载大型设备和布景的项目。

四、工艺原理大重量剧院舞台屋面型钢井字梁安装施工工法通过合理的工艺原理和技术措施，确保施工工法与实际工程之间的联系。

1. 结构分析：通过对剧院舞台屋面结构的分析，合理确定井字梁的尺寸、数量和位置。

2. 材料选用：选择优质的钢材，并对材料进行质量检测，确保材料的性能和安全性。

3. 施工方案：根据工程实际情况，制定详细的施工方案，包括施工步骤、工艺操作等，确保施工工法的准确性和可行性。

五、施工工艺1. 地基处理：在舞台建设前，对地基进行处理，确保地基的平整度和坚固性。

2. 井字梁制造：根据设计要求，将钢材切割、焊接成井字型梁，并进行质量检测。

3. 井字梁安装：将制造好的井字梁按照设计要求进行安装，采用专业吊装设备进行吊装和调整。

4. 构件连接：井字梁与舞台屋面其他构件的连接采用专业的连接件进行固定，确保连接的牢固性和稳定性。

5. 检测与调整：安装完成后，对井字梁进行检测和调整，确保安装的准确性和质量。

六、劳动组织大重量剧院舞台屋面型钢井字梁安装施工工法需要组织专业的施工团队，包括施工负责人、钢结构工和吊装工等。

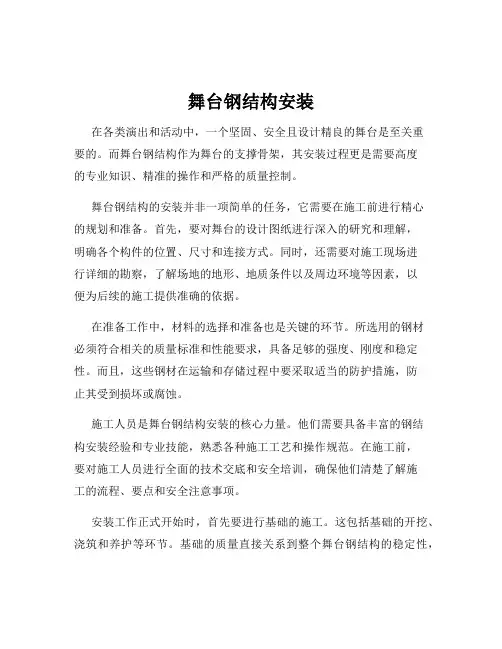

舞台钢结构安装在各类演出和活动中，一个坚固、安全且设计精良的舞台是至关重要的。

而舞台钢结构作为舞台的支撑骨架，其安装过程更是需要高度的专业知识、精准的操作和严格的质量控制。

舞台钢结构的安装并非一项简单的任务，它需要在施工前进行精心的规划和准备。

首先，要对舞台的设计图纸进行深入的研究和理解，明确各个构件的位置、尺寸和连接方式。

同时，还需要对施工现场进行详细的勘察，了解场地的地形、地质条件以及周边环境等因素，以便为后续的施工提供准确的依据。

在准备工作中，材料的选择和准备也是关键的环节。

所选用的钢材必须符合相关的质量标准和性能要求，具备足够的强度、刚度和稳定性。

而且，这些钢材在运输和存储过程中要采取适当的防护措施，防止其受到损坏或腐蚀。

施工人员是舞台钢结构安装的核心力量。

他们需要具备丰富的钢结构安装经验和专业技能，熟悉各种施工工艺和操作规范。

在施工前，要对施工人员进行全面的技术交底和安全培训，确保他们清楚了解施工的流程、要点和安全注意事项。

安装工作正式开始时，首先要进行基础的施工。

这包括基础的开挖、浇筑和养护等环节。

基础的质量直接关系到整个舞台钢结构的稳定性，因此必须严格按照设计要求和施工规范进行操作，确保基础的强度和承载能力符合要求。

接下来是钢结构构件的安装。

这通常需要使用大型的起重设备，如吊车等，将钢结构构件吊运到指定的位置进行安装。

在安装过程中，要保证构件的位置准确、垂直度和水平度符合要求。

同时，还要注意构件之间的连接牢固可靠，通常采用焊接、螺栓连接等方式。

焊接工作必须由具备相应资质的焊工进行操作，并且要保证焊接质量符合相关标准。

螺栓连接则要确保螺栓的规格、数量和拧紧力矩符合设计要求。

在舞台钢结构的安装过程中，安全问题始终是重中之重。

施工现场要设置完善的安全防护设施，如安全带、安全网等，确保施工人员的人身安全。

同时，还要对起重设备、焊接设备等进行定期的检查和维护，保证设备的安全运行。

质量控制也是贯穿整个安装过程的重要环节。
