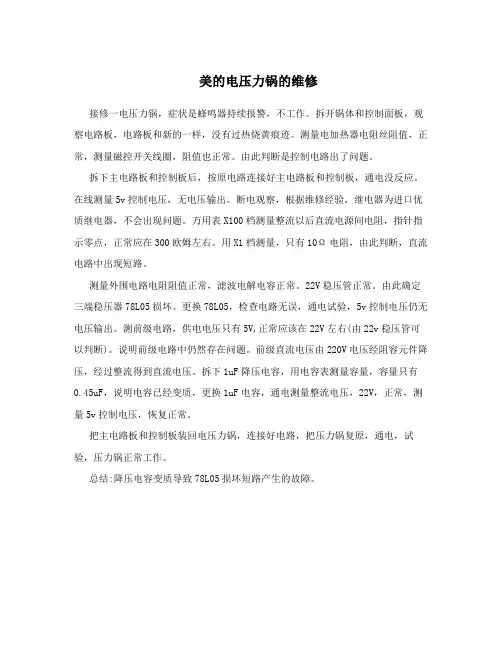

美的电压力锅的维修
接修一电压力锅，症状是蜂鸣器持续报警，不工作。
拆开锅体和控制面板，观察电路板，电路板和新的一样，没有过热烧黄痕迹。
测量电加热器电阻丝阻值，正常，测量磁控开关线圈，阻值也正常。
由此判断是控制电路出了问题。
拆下主电路板和控制板后，按原电路连接好主电路板和控制板，通电没反应。
在线测量5v控制电压，无电压输出。
断电观察，根据维修经验，继电器为进口优质继电器，不会出现问题。
万用表X100档测量整流以后直流电源间电阻，指针指示零点，正常应在300欧姆左右。
用X1档测量，只有10Ω电阻，由此判断，直流电路中出现短路。
测量外围电路电阻阻值正常，滤波电解电容正常。
22V稳压管正常。
由此确定三端稳压器78L05损坏。
更换78L05，检查电路无误，通电试验，5v控制电压仍无电压输出。
测前级电路，供电电压只有5V,正常应该在22V左右(由22v稳压管可以判断)。
说明前级电路中仍然存在问题。
前级直流电压由220V电压经阻容元件降压，经过整流得到直流电压。
拆下1uF降压电容，用电容表测量容量，容量只有0.45uF，说明电容已经变质，更换1uF电容，通电测量整流电压，22V，正常，测量5v控制电压，恢复正常。
把主电路板和控制板装回电压力锅，连接好电路，把压力锅复原，通电，试验，压力锅正常工作。
总结:降压电容变质导致78L05损坏短路产生的故障。
![几种电压力锅的原理和维修实例[附图]之欧阳语创编](https://img.taocdn.com/s1/m/248c9044daef5ef7bb0d3c52.png)
电压力锅的原理与维修实例（附图）一、二、锅盖漏气1.故障分析：1)将锅胆内加入1/5刻度的清水，将锅盖盖好同时注意内盖密封圈的位置，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。
2)当在指示灯跳到“保温”后。
观察在加热过程中锅盖四周及顶部是否有漏气现象。
（压力阀处有少量气体漏出属正常现象）2.故障的排除及维修方法1)将锅内压力卸掉后，将锅盖取下。
2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。
如有，则更换密封圈。
3)检查锅胆的胆口是否有凸凹不平和变形的现象，如有请将其修好，如不能修好则更换锅胆。
4)将锅胆放入锅内，测量锅胆胆口边缘到到保温罩顶部的距离为12.9～12.3（mm）如小于12.3mm或大于12.9mm，则调整发热盘的位置使其符合要求。
三、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水，将锅盖盖好，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。
2)当在指示灯跳到“保温”后。
观察在加热过程中限压阀处是否有漏气现象（如有少量的气体漏出是正常现象），当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。
2.故障排除及维修方法1)将压力阀取下，再将压力表装在压力座上，将按键设定为“煮饭”或“加热”档，当指示灯跳到“保温”时，在整个过程“压力表”的变化值，当达到“保温”时，“压力表”的值在“0.062～0.082”MPa时，说明压力锅一切正常，属于“压力阀”与“阀针”配合不好或是已经磨损，只要更换“压力阀”或“发针”就可以了。
2)如果“压力表”已超出以上值，属于压力保险开关的设定值已超出，需要将压力锅的底盖打开，使用“压力调整工具”调整压力开关的间隙，保证压力符合要求。
3)“压力开关”调整好后，装好底盖，再进行测试，如压力符合要求时，将“压力阀”装好，检查压力锅是否漏气，如漏气仍未解决，则要更换整套“发热板”。
再进行以上步骤进行检查。
电压力锅维修资料？？别人的资料，拿来收藏用维修注意事项：:一.安全问题.维修安全包括人员安全与设备安全.在通电试机前,先清理好各种电线,防止短路.在有可能发生短路的情况下,先作好预防措施,以免造成人身伤害及影响其它线路. 在进行电压测量时,注意量程与档位,避免测量仪表损坏,另外测量时表笔不能触到其它元器件,引起人为短路,造成故障面扩大.二.注意分清高压与低压区域.在通电时,电源板时带高压,特别注意不要触及. 测高压时要注意量程,同时特别注意测量安全.三.对于在短时间内无法看到故障现象的,不能简单判断为无故障, 而应多试验一段时间,或进行不同条件测试,如改变电压.直到找到故障原因,排除故障.四.当在维修测量时不知道正确的参数的情况下,可拿一块无故障的电路板进行对比测量,根据其数据进行判断.五.对于维修好的电压力锅要进行煲水试验。
否则不能判断故障完全排除.维修方法：一. 通过听、闻、看、摸四个直观的方法判断故障。
听是在电压力锅工作时听听有没有异常的声音。
如尖叫，不正常的噪音。
闻是看电压力锅在工作时有没有不正常的气味产生。
有没有器件烧焦。
看有两方面内容。
一是通过看面板的（机械型）灯位和（电脑型）故障代码指示直接判断故障的发生部位，二是通过观察内部线有无断裂、电路板是否有电子器件被烧坏或断裂等情况。
同时看看电路板上有没有水渍。
摸是在电路板通电一段时间后再断电，并通过手的触摸看看元器件有没有过热现象.电压力锅常见故障维修：电压力锅在维修时应先了解出故障时的环境(电压,温度)与故障现象. 初布判断故障区位,再进行有针对性的测量.确定故障器件,从而排除故障.一. 机械电脑通用故障维修一）通电后无任何反应1.220V交流电没有接通到电压力锅上。
先用万用表测量电源线两端之间有无220V交流电.如果没有,则是插头或电源线有问题.(插座供电应正常)2.保险管烧断.（支架上的白色套管套住的热保险管烧断或电路板上的保险管烧断）维修方法：更换同型号的保险管。
电压力锅维修技术1、无电源（指接通电源后，灯不亮，不发热）此故障主要在电源线入端的故障。
可测熔断器是否已开路，如是，换上一相应的熔断器，故障可排除。
如熔断器未开路，则可测量锅底中心的145度温控器，该温控器失灵开路也会出现该故障。
该故障应注意的还有以下部件：a。
电源线是否不通。
（开路）b。
是源线的接口处（讲座）是否熔掉而不通。
2、电源指示灯亮，但不发热。
此故障主要在发热盘部份的故障，常见是因发热盘已烧毁（开路）。
3、开机加热到一会，水还未开就跳保温。
此故障的原因有几个：A、旋扭开关（即定时器）部位的接触不好，虽然已扭到煮食的部分但并未接通，使得电路只由保温开关控制在60度。
B、压力开关失灵，不通，这样即使定时器接触良好，但在压力未到的情况下，压力开关已误动作（跳开），而使电路处于保温状态，水煮不开。
4、开机一加热一会，整机就自动断开电源，灯也不亮了。
此故障主要是锅底145度的温控器故障，失灵。
只加热未到温度就断开电源，温度降下之后以可通电，换上该温控则行。
5、定时器不转了，饭常烧焦。
目前市场上的机械型压力锅的定时器大致分为两种：发条式的定时器和电机型的定时器。
以下直称A、B，A型定时器式压力锅岀现该故障一方面是定时器内部停止了转动，已损坏。
另一方面是由于某些小动物窜入留下的粪便卡住了定时器内的转动牙轮，后种的故障可清理该杂物以排除故障。
B型定时器压力锅在该故障里的原因主要是因定时器内的小电机已烧掉。
无法转动而未能在指定的保压时间内断开。
注：B型定时器的转动是由压力开关控制的，所以要注意一点是会否压力开关失灵，（只通不断）或是锅子本身漏气而使锅内压力不足以使压力开关跳开.6、锅子漏气漏气可分几种：A.锅顶漏气：1。
锅顶的塑料外壳已裂开，锅顶的压针压不信岀气柱。
（指旧式锅顶其压针接连着塑料外壳）；2。
岀气柱的顶端有太多的杂物使得压针未能压死岀气温柱。
；3。
锅内压力太大或失灵，在压力开关未跳开之前，已超过了正常压力，锅顶自动被顶起排气。
电压力锅维修技术1、无电源（指接通电源后，灯不亮，不发热）此故障主要在电源线入端的故障。
可测熔断器是否已开路，如是，换上一相应的熔断器，故障可排除。
如熔断器未开路，则可测量锅底中心的145度温控器，该温控器失灵开路也会出现该故障。
该故障应注意的还有以下部件：a。
电源线是否不通。
（开路）b。
是源线的接口处（讲座）是否熔掉而不通。
2、电源指示灯亮，但不发热。
此故障主要在发热盘部份的故障，常见是因发热盘已烧毁（开路）。
3、开机加热到一会，水还未开就跳保温。
此故障的原因有几个：A、旋扭开关（即定时器）部位的接触不好，虽然已扭到煮食的部分但并未接通，使得电路只由保温开关控制在60度。
B、压力开关失灵，不通，这样即使定时器接触良好，但在压力未到的情况下，压力开关已误动作（跳开），而使电路处于保温状态，水煮不开。
4、开机一加热一会，整机就自动断开电源，灯也不亮了。
此故障主要是锅底145度的温控器故障，失灵。
只加热未到温度就断开电源，温度降下之后以可通电，换上该温控则行。
5、定时器不转了，饭常烧焦。
目前市场上的机械型压力锅的定时器大致分为两种：发条式的定时器和电机型的定时器。
以下直称A、B，A型定时器式压力锅出现该故障一方面是定时器内部停止了转动，已损坏。
另一方面是由于某些小动物窜入留下的粪便卡住了定时器内的转动牙轮，后种的故障可清理该杂物以排除故障。
B型定时器压力锅在该故障里的原因主要是因定时器内的小电机已烧掉。
无法转动而未能在指定的保压时间内断开。
注：B型定时器的转动是由压力开关控制的，所以要注意一点是会否压力开关失灵，（只通不断）或是锅子本身漏气而使锅内压力不足以使压力开关跳开.6、锅子漏气漏气可分几种：A.锅顶漏气：1。
锅顶的塑料外壳已裂开，锅顶的压针压不信出气柱。
（指旧式锅顶其压针接连着塑料外壳）；2。
出气柱的顶端有太多的杂物使得压针未能压死出气温柱。
；3。
锅内压力太大或失灵，在压力开关未跳开之前，已超过了正常压力，锅顶自动被顶起排气。
电压力锅电路板维修手册电压力锅是传统高压锅与电饭锅的升级换代产品，它结合了压力锅与电饭锅的优点，使用弹性压力操纵，动态密封，外旋盖、位移可调控电开关等新技术、新结构，全密封烹调、压力连续可调，完全解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患；其热效率大于80%，省时省电（比普通电饭锅节电30%以上）。
电压力锅的确是一个比较有用的烹调器具。
它具有其它烹调器具无法比拟的优势，能满足多方面的烹饪需要，能快速、安全、自动实现多种烹调方式，其节能、营养的特性是现代人追求的方向。
（本段来自百度词条）1使用及保养说明电压力锅，顾名思义，有电有高压（这里指高气压而不是高电压），事实上捎带还有高温。
假如仅把它当成普通锅使用，那可能忽略了一些可能威胁到人身与财产安全的事项。
关于能量过于集中的设备一定要小心使用，以防其能量快速释放做功过程中伤及无辜。
1.1电压力锅的正确操作方法①使用前认真阅读产品说明书，熟悉电压力锅所具有的功能与注意事项。
②使用前务必检查被使用电源的插座及线路是否满足电压力锅正常工作时所需要的条件。
③电压力锅的按键为轻触开关，有的高档机型还使用了触摸屏操纵技术，因此对操纵面板上的按键操作应注意不要用力过大（或者长按），以免损坏按键或者缩短按键使用寿命。
④不要在电压力锅工作时打开上盖，这样会影响电压力锅的温度感应系统，从而影响米饭烹饪效果。
⑤不要用热水或者低温冷水来煮饭，这样会影响温操纵的感温推断，从而使煮饭效果变差。
⑥请勿在电压力锅煮饭一次饭后立即再煮下一锅，应该接“保温/关”键，使电压力锅回到待机状态，等待15分钟以上，使热盘冷却后，再煮下一锅。
⑦在电压力锅工作前，请检查内锅、密封圈、排气阀是否到位，用毛巾轻轻抹掉内锅底部的水分或者异物，并检查合盖是否到位，以免引起事故。
1.2电压力锅的日常使用保养①将内锅从电压力锅内取出，用家用洗洁精洗衣干净前用清水冲洗，然后用干软布擦干。
②切忌用金属擦或者其它粗硬的洗具擦内锅，以免损伤内锅。
海尔电压力锅维修手册一、海尔电压力锅维修手册1.前言本维修手册旨在为用户提供海尔电压力锅的维修指导。
在使用过程中如遇到故障或需要维修，请按照本手册的步骤进行操作。
2.安全注意事项在进行维修之前，请务必注意以下安全事项：2.1 使用绝缘手套和其他个人防护装备。
2.2 在进行维修时，切勿触摸带电部分。
2.3 在维修过程中，确保电源已经断开，并拔下电源线。
2.4 若不了解维修过程，请咨询专业技术人员或联系海尔售后服务中心。
3.故障诊断与维修3.1 开关不工作故障描述：开关无法正常启动或关闭。
可能的原因及解决方法：3.1.1 电源故障：检查电源线是否插稳，电源插座是否正常工作。
3.1.2 开关损坏：检查开关连接线是否松动或受损，如有需要更换开关。
3.2 加热不均匀故障描述：电压力锅加热不均匀，食物煮熟程度不一致。
可能的原因及解决方法：3.2.1 加热盘故障：检查加热盘是否受损，如有需要更换加热盘。
3.2.2 控制模块故障：检查控制模块是否工作正常，如有需要更换控制模块。
4.维修流程4.1 维修准备4.1.1 准备维修工具：绝缘手套、螺丝刀、钳子等。
4.1.2 关闭电源并拔下电源线。
4.2 故障诊断根据实际故障现象，逐步检查可能的故障原因，进而确定需要维修的部件。
4.3 更换部件根据故障诊断结果，使用相应的维修工具更换故障部件。
4.4 完成维修安装新部件后，重新安装电压力锅的外壳，并连接电源线。
5.附件本文档无涉及附件。
6.法律名词及注释6.1 电源线：指用于将电力供应连接到电器设备的导线。
6.2 维修工具：指用于维修和调试电器设备的工具，如螺丝刀、钳子等。
6.3 控制模块：指电压力锅中负责控制加热和温度的部件。
7.结束语本文档详细介绍了海尔电压力锅的维修步骤与注意事项，希望能对用户提供帮助。
若在维修过程中遇到问题，请及时咨询专业技术人员或联系海尔售后服务中心。
电压力锅电路维修手册电压力锅电路维修手册前言本手册旨在对电压力锅电路维修进行详细介绍，旨在帮助维修工程师了解电压力锅电路的构成及其故障排除方法。
本手册以电路维修为主线，分为以下几个章节：总体概述、电路构成、故障诊断与排除等。
通过本手册的学习，维修工程师可以提高电路维修技能，提高维修效率。
第一章总体概述本章主要介绍电压力锅电路的基本概念、工作原理，以及维修工程师在维修过程中应注意的事项。
1.1 电压力锅电路简介在本节中，将介绍电压力锅电路的基本定义、作用、工作原理等内容。
维修工程师可以通过了解电压力锅电路的基本概念，为后续章节的学习打下坚实的基础。
1.2 电压力锅电路维修注意事项本节将介绍维修工程师在进行电压力锅电路维修时应注意的一些事项和安全问题。
维修工程师必须严格遵守相关安全规定，确保维修工作的安全性。
第二章电路构成本章主要介绍电压力锅电路的构成，包括电路的各个组成部分以及各个部分的具体功能和作用。
2.1 电源电路本节将详细介绍电压力锅电路的电源电路，包括电源输入、电源滤波、过压保护等。
对于电源电路的维修，维修工程师应掌握电源电路的基本原理和常见故障排查方法。
2.2 控制电路本节将详细介绍电压力锅电路的控制电路，包括控制器、传感器、显示器等。
维修工程师应了解控制电路的工作原理，熟练掌握各个控制器的维修方法。
2.3 加热电路本节将详细介绍电压力锅电路的加热电路，包括加热元件、温度传感器等。
维修工程师应了解加热电路的工作原理，熟悉加热元件的维修和更换方法。
第三章故障诊断与排除本章主要介绍电压力锅电路常见故障的诊断方法和排除步骤，以及一些常见故障的示例分析。
3.1 故障诊断流程本节将介绍维修工程师在进行电压力锅电路故障排除时应遵循的诊断流程，包括故障确认、故障原因分析、故障排除等。
通过遵循正确的诊断流程，维修工程师可以更快更准确地定位故障并进行修复。
3.2 常见故障示例分析本节将通过实际案例分析，介绍电压力锅电路常见故障的排除方法和注意事项。
几种电压力锅的原理与维修实例(附图)永兴牌ＤＹＢ５０－１００型电压力锅一、电路原理（见图1）。
接入电源，顺时针转动定时器（电动式）ＰＴ至合适的保压时间挡位，ＰＴ触点闭合，２２０Ｖ交流电源加到由加热温控器ＳＴ１、保温温控器ＳＴ２、主加热器ＥＨ１、超温保险器ＦＵ等构成的主加热回路。
加热指示灯ＨＬ１亮，ＥＨ１加热，锅内升温。
当达到工作压力８５ｋＰａ时，ＳＴ２、ＳＴ１先后断开，切断主加热回路电源，ＨＬ１灭，ＥＨ１停止加热。
此时，由保压加热器ＥＨ２、ＰＴ、ＥＨ１、ＦＵ构成的保压回路加热。
由于ＥＨ２与ＥＨ１串联，而ＥＨ２的电阻远大于ＥＨ１，电压几乎全部加在ＥＨ２，ＥＨ２开始加热，保压指示灯ＨＬ２亮，电路自动转入保压状态。
同时，定时电机Ｍ转动倒计时，当保压时间终了时，ＰＴ触点断开，ＥＨ２停止加热，ＨＬ２灭，保压结束。
此时，保温指示灯ＨＬ３亮，电路自动转入保温状态，当保温温度下降到６０℃时，ＳＴ２触点闭合，接通主加热电路，ＨＬ３灭，ＨＬ１亮，ＥＨ１再次加热，当锅内温度升到８０℃时，ＳＴ２触点断开，ＨＬ３亮，ＨＬ１灭，ＥＨ１停止加热，此后重复上述过程，使保温温度保持在６０～８０℃之间，直至拔下电源插头。
二、故障维修。
1.指示灯不亮，整机不工作。
这多是机内电源不通所致，检查电源插头插座是否接触不良。
若正常，是ＦＵ熔断，确认电路无短路后换ＦＵ。
2.定时器不计时。
此现象多是定时电机损坏所致。
先检查Ｍ两端接插件是否氧化松动，否则是Ｍ坏，正常阻值为９．６ｋΩ，若坏，则换Ｍ。
3.加热指示灯亮，不加热。
该现象说明主加热电路已通电，不加热是ＥＨ１烧坏，常态阻值为４８．４Ω左右，若为无穷大则已坏，换ＥＨ１。
4.锅盖漏气。
1）锅盖密封圈粘有食物，清除即可。
2）锅盖密封圈变形龟裂，换新。
三角牌ＹＷＳ－６５型电压力锅一、电路原理（见图2）。
接入电源，按下按键，磁钢限温器ＳＴ动作，触点闭合，经主加热器ＥＨ１、过热熔断器ＦＵ接通主加热电路。
电压力锅电路板维修手册编者根据网上文章编辑整理，使文档结构更有条理。
2013-2-13。
文章版权分属拼凑的原作者，但目前已不详。
本文主要适合入门级学徒阅读，经验丰富的老维修师傅可以飘过了。
电压力锅是传统高压锅和电饭锅的升级换代产品，它结合了压力锅和电饭锅的优点，采用弹性压力控制，动态密封，外旋盖、位移可调控电开关等新技术、新结构，全密封烹调、压力连续可调，彻底解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患；其热效率大于80%，省时省电（比普通电饭锅节电30%以上）。
电压力锅的确是一个比较实用的烹调器具。
它具有其它烹调器具无法比拟的优势，能满足多方面的烹饪需要，能快速、安全、自动实现多种烹调方式，其节能、营养的特性是现代人追求的方向。
（本段来自百度词条）1使用及保养说明电压力锅，顾名思义，有电有高压（这里指高气压而不是高电压），其实捎带还有高温。
如果仅把它当成普通锅使用，那可能忽略了一些可能威胁到人身和财产安全的事项。
对于能量过于集中的设备一定要小心使用，以防其能量快速释放做功过程中伤及无辜。
1.1电压力锅的正确操作方法①使用前仔细阅读产品说明书，了解电压力锅所具有的功能与注意事项。
②使用前必须检查被使用电源的插座及线路是否满足电压力锅正常工作时所需要的条件。
③电压力锅的按键为轻触开关，有的高档机型还采用了触摸屏控制技术，因此对控制面板上的按键操作应注意不要用力过大（或长按），以免损坏按键或缩短按键使用寿命。
④不要在电压力锅工作时打开上盖，这样会影响电压力锅的温度感应系统，从而影响米饭烹饪效果。
⑤不要用热水或低温冷水来煮饭，这样会影响温控制的感温判断，从而使煮饭效果变差。
⑥请勿在电压力锅煮饭一次饭后立即再煮下一锅，应该接“保温/关”键，使电压力锅回到待机状态，等待15分钟以上，使热盘冷却后，再煮下一锅。
⑦在电压力锅工作前，请检查内锅、密封圈、排气阀是否到位，用毛巾轻轻抹掉内锅底部的水分或异物，并检查合盖是否到位，以免引起事故。
1.2电压力锅的日常使用保养①将内锅从电压力锅内取出，用家用洗洁精洗衣干净前用清水冲洗，然后用干软布擦干。
②切忌用金属擦或其它粗硬的洗具擦内锅，以免损伤内锅。
③饭粒或其它杂物可能会附在电热盘上，用细砂纸将杂物磨掉，并用干软布擦干净，以保持内锅和电热盘的充分接触。
④需要定期对排气阀进行清洗。
1.3电压力锅的日常使用注意事项①请单独使用额定电流10A以上的带接地线插座，如果与其它电器合用，插座会发生异常而引起火灾等危险。
②电压力锅工作过程中，请勿用布等遮盖浮子排气口，以免引起事故或者造成电压力锅坏。
③切勿用电压力锅做可能会引起排气孔堵塞的食物：叶片状食物（如紫菜、白菜）或带状食物（如海带），碎片状食物（如玉米碴），以免引起事故或造成电压力锅损坏。
④请勿用除交流220V以外的电压，以免造成火灾、触电，电源线破损请勿使用。
请勿用以下方式操作以免造成电源线破损引起火灾、触电：（电源线强行折弯靠近高温、捆绑、承载重物等）。
插头中如有灰尘，请及时清理以免引起火灾。
⑤插头需要彻底插入插座，以免造成火灾、触电、短路。
⑥电源线插头损伤、插座插口湿的时候，请勿使用，以免造成火灾、触电或短路。
⑦请勿用湿手拔插头，以免触电、受伤。
⑧工作过程中，禁止移动或晃动电压力锅。
⑨请勿让儿童单独操作使用，要放在婴幼儿不能接触的地方，以避免触电、烫伤等危险事故出现。
⑩电压力锅不要放在不平稳，潮湿或者靠近其它火源、热源的地方，否则会受到损坏或发生事故。
⑪请勿给煲身泡水、浸水。
⑫请勿向电压力锅底部的排气孔插入大头针、铁丝或其它物品，避免触电伤害。
⑬如果电源线损坏，必须用专用软线或从其制造商或指定维修部购买的专用组件更换。
⑭请使用原配内锅，以免造成过热、异常。
⑮内锅勿掉落，以免变形，变形后的内锅不能使用。
⑯使用中或刚使用完毕，请勿用手直接接触内锅，以免高温烫伤。
⑰电压力锅开始工作前，务必将内锅外部水分擦干，以免造成故障。
⑱电压力锅开始工作前，请清除内锅与发热盘之间的水滴、米粒等异物，以免造成过热或者短路。
⑲如需进行产品维修、更换部件，请到美的指定的专业维修网点，以保证得到专业优质的服务。
⑳请勿将电压力锅摆放在瓦斯炉、煤油炉、蒸汽旁等高温高湿环境中使用。
2电压力锅电路应用情况概述本文主要是技术方面的原理分析和维修资料文章。
这里，首先插播一下电高压锅发展初期一段鲜为人知的历史，对技术工作者来说，也是一个很好的例子。
与其当成教训来吸取，不如当成经验来学习。
2.1匚式结构-王永光与美的本节来自互联网。
尽管编者未核实其内容的真实性，但其中涉及公众人物与政府机构，所述情节曲折合理，故事悬念叠生，充满生活的血泪，故选入本文。
2006年10月13日，美的企业在“2006顺德国际家电博览会”上促成美的电压力锅专利联盟，中国在家电领域的第一个专利联盟由此诞生。
专利联盟在国外司空见惯，在国内却是一个新鲜事物。
而中国(美的)家电领域第一个专利联盟的花环没有落在彩电、空调、冰箱这些大家电产品头上，却被一个小小的电压力锅抢去了头彩，背后还有一段鲜为人知的故事。
美的电压力锅发明人——中科院力学研究院的退休工程师王永光昨天向《第一财经日报》讲述了其中的笑与泪。
发明1991年1月9日，王永光向国家知识产权局正式申请了美的电压力锅匚式结构的发明专利。
根据中国《专利法》，发明专利的保护期为20年，也就是说王永光的专利权可行使到2011年1月8日。
之后，王永光开始到浙江等地去推广他的新发明。
1994年，浙江、北京、天津三地的三家企业同时推出“电气锅”产品，后来浙江那家国企倒闭了，由北京那家企业继续将新品推向市场。
1995年，电压力锅产品受到市场的关注。
1996年，容声电器开始研究、仿造相关产品，并于1998年推出市场。
1995、1996年前后，浙江一家生产压力锅密封圈的企业找上门，与王永光合作成立了宁波唐人锅业有限公司，双方共同设计产品。
1997年底，对方将王永光扫地出门。
从此以后，王永光走上了漫长的维权路。
1999年，他首先将“宁波唐人”告上法庭。
两年后打赢官司，获赔50万元。
2001年，王永光又起诉了山东多星和澳柯玛两家企业，可怜到了2006年才获得9万元的赔款。
授权到了2004年，连续打了五年维权官司的王永光，已经穷困潦倒。
他变卖了房产和汽车，并且已经负债了10多万元。
山穷水尽疑无路，柳暗花明又一村。
2004年底，王永光碰到了美的，双方签订了电压力锅匚式结构专利的独家授权（独占许可）协议。
花数百万元与国内的专利所有者合作，这在美的集团是头一回，在国内也不多见。
美的电饭煲公司总经理黄元雄告诉记者，一是美的看好市场前景，电压力锅将是小家电领域未来几年增长最快的产品；其次，美的尊重知识产权的原创者。
王永光透露，今年上半年，美的已经收回了他在电压力锅上的全部投资。
既然付出了巨额专利权的独家使用费，美的对市场上电压力锅的侵权行为，自然就不会袖手旁观。
2005年，美的开始在佛山起诉一家本地的侵权企业。
结果没想到，王永光七年来在北京起诉了11家电压力锅侵权企业、已取得了9场官司的胜利,而美的在本地的起诉却栽了跟斗——一审败诉。
今年年初，王永光与美的签订了“分许可”合同，允许美的可以把电压力锅的专利授权给别的企业。
美的也想通了。
黄元雄说，美的电压力锅正处于市场启动期，需要有实力、产品质量过硬的企业联手推动，市场才能成长得更快；也要提高电压力锅的品质，需要大家一起来研发。
于是才出现了本文开头的那一幕。
说来也巧，在电压力锅专利联盟里，除美的之外的另外三家企业，之前都曾经被王永光起诉过。
如今，美的电压力锅专利联盟专利池里的专利已达到45件，其中，美的相关的实用新型专利有30件，另外三家企业的专利有15件。
好吧，故事到此结束。
我没有具体查他那份已经不受保护的专利内容，根据相关资料分析，王永光老师的专利核心应该是压力控制机构。
拆开一个采用该结构的锅，你就会看到一个形似“匚”的位移检测部件，通过检测高压锅压力引起的内锅微小移动，就可以将压力控制在合适的阈值范围内。
我们在感谢王永光老师之余，作为本文的重点，还是仔细看一下我们的主业：电气部分吧。
2.2电源板目前美的电压力锅上用的电源板主要就三种，分别是阻容降压电源、线性变压器电源，开关电源。
阻容降压电源轻便、负载小，主要用于低端和中端产品；线性变压器电源的可靠性高、稳定，主要用于中端产品；开关电源性能稳定，而且能效高、体积小，由于成本高，故主要用于负载比较大的中高端产品；由于三种电源方案差异很大，故在圆煲阻容减压电源板方煲阻容减压电源板线性变压器电源板开关电源电源板2.3控制板现所有的显示控制主板的显示方式主要用四种，分别是LED显示方式，数码管显示方式，数码屏显示方式，液晶显示方式。
四种显示方式主要代表了低、中、高三种档次。
LED、数码管和数码屏是不带时钟显示的，液晶显示的一般内部都带有电池，可以显示当前时钟，在后面的章节中我们会对各种显示电路做单独的介绍和原理分析、以及维修指引。
3电压力锅电路模块原理及分析3.1电压力锅加热原理电压力锅主要是利用电热盘通电发热，热盘直接与内锅进行热传递，使内锅温度升高，从而使食物受热，进而达到熟透的效果。
当电压力锅在正常工作时，由整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成12V和5V电压，供芯片及外围回路使用。
电压力锅通常接有底部温度传感器，用于探测热盘与内锅接触的温度（部分产品有两个温度传感器，一个探测热盘与内锅接触的温度，称为底部传感器；另一个控测上盖蒸汽温度，称为上盖传感器）。
底部传感器主要作用是保护热盘，防止温度过高；当温度达到系统设置值时，控制热盘停止加热。
上盖传感器的主要作用是控制整个烹饪过程的压力，根据不同食物及烹饪阶段通过上盖传感器感应的温度来控制热盘的发热量，使压力控制在一个预设的范围内，使烹饪的食物达到预期效果。
电压力锅通常使用电热盘加热，其处于电压力锅的底部，功率根据容量的不同而不同(700W ～1100W)。
3.2电压力锅工作流程3.3电压力锅电气性能参数4各种功能控制原理4.1电源（线性变压器）电路分析：220V AC电源经ACL、ACN接入，电流保险丝FUSE1过流保护，在负载短路或电流大于10A时，电流保险丝熔断，防止负载短路或过热起火。
压敏电阻ZNR101过压保护，当电源最高电压短时间（小于50uS）超过470V时（220V的最高电压是220*2=311.08V），压敏电阻ZNR101处于短路状态，将电源电压钳制在470V（当电源电压远远高于470V时，压敏电阻ZNR101根据流通的电流来决定钳制电压，电流越大，钳制的电压会越高），保护后级电路。
当电源电压持续超过470V或电压过高（如雷击）时，压敏电阻将击穿无法恢复，在压敏电阻击穿时短路电流使电流保险丝熔断。
