几种电压力锅原理与维修实例(附图)

几种电压力锅的原理和维修实例附图The Standardization Office was revised on the afternoon of December 13, 2020电压力锅的原理与维修实例（附图）一、锅盖漏气1.故障分析：1)将锅胆内加入1/5刻度的清水，将锅盖盖好同时注意内盖密封圈的位置，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

（压力阀处有少量气体漏出属正常现象）2.故障的排除及维修方法1)将锅内压力卸掉后，将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有，则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象，如有请将其修好，如不能修好则更换锅胆。

4)将锅胆放入锅内，测量锅胆胆口边缘到到保温罩顶部的距离为～（mm）如小于或大于，则调整发热盘的位置使其符合要求。

二、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水，将锅盖盖好，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象（如有少量的气体漏出是正常现象），当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下，再将压力表装在压力座上，将按键设定为“煮饭”或“加热”档，当指示灯跳到“保温”时，在整个过程“压力表”的变化值，当达到“保温”时，“压力表”的值在“～”MPa时，说明压力锅一切正常，属于“压力阀”与“阀针”配合不好或是已经磨损，只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值，属于压力保险开关的设定值已超出，需要将压力锅的底盖打开，使用“压力调整工具”调整压力开关的间隙，保证压力符合要求。

3)“压力开关”调整好后，装好底盖，再进行测试，如压力符合要求时，将“压力阀”装好，检查压力锅是否漏气，如漏气仍未解决，则要更换整套“发热板”。

电压力锅的电路和工作原理电压力锅从规格上分，一般有20.22.24.26厘米四种型号。

采用高微压并存技术，一改常规低、高温采用统一的模糊火力烹饪，突破行业内40kPa-70kPa的常规压力限制，超越118摄氏度沸点极限，实现0-80kPa大跨度精确压力烹饪，从而使得大火烹饪、小火慢炖均处于精确的火候烹饪之中。

双管控压盘，采取双管控压加热”, 实现380W、520W、900W等多段稳定火力加热模式。

1. 提高烹调温度的措施烹调时，上盖与锅体扣紧，并且利用上盖与内锅通过密封圈构成一个密闭容器，则容器内的压力会随着温度的升高而增大，锅内压强增大了水的沸点就相应提高了。

一般的电压力锅，在烹调时其锅内温度达120°C o2. 电路工作原理如下图所示，是电压力锅的电路，各电路元件的名称及作用说明见下表电压力锅的烹调工作原理：接通电源，扭转定时开关使S接通，一般的室内温度都比保温开关的温控点（65 °C）低，这时有保温开关和定时开关两路一起给发热管EH供电，加热指示灯FG亮，电热盘EH发热，当温度达到65C则SA1断开，S 继续接通，EH继续发热，这一阶段电动机M被短路没有转动，当温度土升到120C时，烹调开关SA2断开，这时FG2灭，FG1亮，定时电动机M转动开始计时。

在设定的定时时间内定时开关S始终接通，而烹调保压开关SA2在反复的通一断，维持锅内温度在120C左右，一直到定时时间结束S断开，烹调结束，电压力锅自动进人到保温状态。

SA3为145C限温开关，以防电饭锅发生异常的超温情况，用限温开关SA3来断开电路表11-1锅内压力与饭质辰的关系希贵GDS65-C型微电脑控制式电饭煲指示灯不亮也不能工作(一)故障现象据用户介绍，该电饭煲接通电源后，指示灯不亮，操作各功能按键均不起作用，不能工作。

故障分析根据用户介绍的情况来看，岀现这种故障的部位通常多与电饭煲的供电电路有关。

不过，当微电脑控制系统不良时，也会引起上述故障。

- 93 -工 业 技 术１　分类电压力锅主要由上盖、中环、控制面板、底座、压力开关、发热盘、熔断器和突跳温控器等组成。

电压力锅根据操作方式可以分为：机械控制式和电脑控制式。

机械控制式又称为手动操作，这是传统的电压力锅操作方式，主要通过按键、开关等按钮式的方法来操作电压力锅的各种功能。

电脑控制式是新式的电压力锅操作方式，在电压力锅里面植入了微电脑芯片，可对电压力锅工作全程进行自动调控，工作过程中不用人工操作。

电压力锅根据内胆的不同可以分为：不锈钢内胆锅、黑晶内胆锅和陶晶内胆锅。

电压力锅内胆中不锈钢材质的内胆是最好的，也是最耐用和最安全的，符合健康卫生要求。

黑晶内胆锅采用的是高强度的合金材料，黝黑光亮，强度很高。

陶晶内胆的表面成功地附着上一层陶瓷材料，利用了陶瓷材料天然的不黏性能、防刮耐磨性和远红外加热性能，改善了传统内胆的性能，仅次于不锈钢的内胆。

２　使用操作步骤使用电压力锅的时候主要有以下几个步骤：1）开盖。

打开电压力锅的盖子时，先用手将锅盖的手柄紧握，同时逆时针方向旋转锅盖到它的限位边，之后向上提起。

2）放置食物：取出电压力锅的内锅，将食物和水放到内锅中，一般情况下，放置的食物和水不能超过内锅高度的4/5，同时容易膨胀的食物不能超过内锅的3/5。

3）放入内锅。

“在放入内锅的时候先要将电压力锅的发热盘抹干净，同时还需将内锅擦干不要留有水滴，在电压力锅的发热盘中不要放入杂物，将内锅放入后需要左右轻轻进行旋转，保证内锅和发热盘之间的接触良好。

4）合盖。

在关闭锅盖的时候要检查锅盖的密封圈是否已经放入锅盖内侧的钢圈中，同时用手旋转密封圈，使其自由而又均匀地放置在钢圈上，最后盖上锅盖，进行顺时针旋转。

5）安置排气阀。

在放好了排气阀之后将排气阀拨放到密封的位置，同时检查浮子阀是否已经落下。

6）连接电源。

接通电压力锅的电源，同时注意将它的插头插好，防止其发生意外。

7）时间设定。

不同的食材在设定时间的时候它的烹饪时间是不同的，烹饪的时间可以凭借参考进行设定，食物烹饪好之后就会进入保温的状态。

几种电压力锅的原理与维修实例附图集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]电压力锅的原理与维修实例（附图）一、锅盖漏气1.故障分析：1)将锅胆内加入1/5刻度的清水，将锅盖盖好同时注意内盖密封圈的位置，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

（压力阀处有少量气体漏出属正常现象）2.故障的排除及维修方法1)将锅内压力卸掉后，将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有，则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象，如有请将其修好，如不能修好则更换锅胆。

4)将锅胆放入锅内，测量锅胆胆口边缘到到保温罩顶部的距离为12.9～12.3（mm）如小于12.3mm或大于12.9mm，则调整发热盘的位置使其符合要求。

二、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水，将锅盖盖好，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象（如有少量的气体漏出是正常现象），当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下，再将压力表装在压力座上，将按键设定为“煮饭”或“加热”档，当指示灯跳到“保温”时，在整个过程“压力表”的变化值，当达到“保温”时，“压力表”的值在“0.062～0.082”MPa时，说明压力锅一切正常，属于“压力阀”与“阀针”配合不好或是已经磨损，只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值，属于压力保险开关的设定值已超出，需要将压力锅的底盖打开，使用“压力调整工具”调整压力开关的间隙，保证压力符合要求。

3)“压力开关”调整好后，装好底盖，再进行测试，如压力符合要求时，将“压力阀”装好，检查压力锅是否漏气，如漏气仍未解决，则要更换整套“发热板”。

电压力锅的原理与维修实例（附图）一、锅盖漏气1.故障分析：1)将锅胆加入1/5刻度的清水，将锅盖盖好同时注意盖密封圈的位置，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

（压力阀处有少量气体漏出属正常现象）2.故障的排除及维修方法1)将锅压力卸掉后，将锅盖取下。

2)检查锅盖盖的两个密封圈是否有磨损和破裂的现象。

如有，则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象，如有请将其修好，如不能修好则更换锅胆。

4)将锅胆放入锅，测量锅胆胆口边缘到到保温罩顶部的距离为12.9～12.3（mm）如小于12.3mm或大于12.9mm，则调整发热盘的位置使其符合要求。

二、限压阀漏气1.故障分析1)将锅胆加入1/5的清水，将锅盖盖好，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象（如有少量的气体漏出是正常现象），当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下，再将压力表装在压力座上，将按键设定为“煮饭”或“加热”档，当指示灯跳到“保温”时，在整个过程“压力表”的变化值，当达到“保温”时，“压力表”的值在“0.062～0.082”MPa时，说明压力锅一切正常，属于“压力阀”与“阀针”配合不好或是已经磨损，只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值，属于压力保险开关的设定值已超出，需要将压力锅的底盖打开，使用“压力调整工具”调整压力开关的间隙，保证压力符合要求。

3)“压力开关”调整好后，装好底盖，再进行测试，如压力符合要求时，将“压力阀”装好，检查压力锅是否漏气，如漏气仍未解决，则要更换整套“发热板”。

再进行以上步骤进行检查。

三、压力表和压力开关间隙调校工具的使用方法：1.压力表的使用方法：1)使用前，首先检查“压力表”的指针是否为零，并且是否使用正常和准确，如不符合则需要进行调校，直到符合要求。

.WORD.格式.电压力锅的原理与维修实例（附图）一、锅盖漏气1.故障分析：1)将锅胆内加入1/5刻度的清水，将锅盖盖好同时注意内盖密封圈的位置，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

（压力阀处有少量气体漏出属正常现象）2.故障的排除及维修方法1)将锅内压力卸掉后，将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有，则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象，如有请将其修好，如不能修好则更换锅胆。

4)将锅胆放入锅内，测量锅胆胆口边缘到到保温罩顶部的距离为12.9～12.3（mm）如小于12.3mm或大于12.9mm，则调整发热盘的位置使其符合要求。

二、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水，将锅盖盖好，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象（如有少量的气体漏出是正常现象），当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下，再将压力表装在压力座上，将按键设定为“煮饭”或“加热”档，当指示灯跳到“保温”时，在整个过程“压力表”的变化值，当达到“保温”时，“压力表”的值在“0.062～0.082”MPa时，说明压力锅一切正常，属于“压力阀”与“阀针”配合不好或是已经磨损，只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值，属于压力保险开关的设定值已超出，需要将压力锅的底盖打开，使用“压力调整工具”调整压力开关的间隙，保证压力符合要求。

3)“压力开关”调整好后，装好底盖，再进行测试，如压力符合要求时，将“压力阀”装好，检查压力锅是否漏气，如漏气仍未解决，则要更换整套“发热板”。

再进行以上步骤进行检查。

电压力锅维修学习一、结构分类1、机械型2、电脑型二、产品各部件名称及分解1、锅盖组件：·防堵罩组件：此组件的作用：快速排气及防止食物从排气管中喷出堵塞排气管造成此组件在工作过程中发生漏气现象的原因有2方面：1）、排气管磨损2）、排气管密封圈老化及损坏·负压阀体组件：此组件的作用：1）、压力锅工作时将冷空气排出2）、有压力时锁住锅盖造成此组件在工作过程中发生漏气的现象原因有：1）、负压阀体密封圈老坏或损坏2）、浮子阀密封圈老坏损坏或粘有异物·推杆组件：此组件的作用：当压力锅有压力时浮子阀上升锁住锅盖。

造成此组件在工作过程中漏气现象的原因有：1）、推杆运动不顺畅2）、推杆变形影响浮子阀正常上升2、锅盖的拆卸步骤锅盖拆卸的步骤为：1）、拆掉锁盖的两个螺丝2）、拆掉手柄盖3）、拆掉排气管组件4）、拆掉手柄螺丝5）、整理取下手柄，分离锅盖·钢圈及密封圈钢圈及密封圈属于内胆密封组件，造成此组件漏气的原因有：1、钢圈变形2、密封圈老坏、破损、变形或粘有异物·限压阀组件：此组件为限压安全装置，造成此组件漏气的原因有：1）、压力超过90KPa2）、卡簧变形3）、顶针磨损或与排气管不垂直3、锅体组件·电脑型内部部件：·机械型内部部件：发热盘结构1、压力控制组件由此３组分别是２片碟簧，２片不锈钢垫片组成的弹性装置2、探头组件分别由探头、探头座、探头盖板、探头弹簧、探头压板、热传感器组成控制板组件·机械型控制件：机械型电路图电脑型电路图一指降压泄压结构利用排气压杆，压迫浮子产生间隙排气，产生该装置漏气的原因有以下几个方面：１、压杆安装不好，影响浮子上升密封2、排气压杆变形、卡死电压力锅技术参数三、常见故障分析与排除（一）、锅体周边漏气1、原因：内胆翻边变形,导致密封不良.检查及解决办法：目视内胆边缘，检查有无变形，轻微变形可用工具校正，严重变形需更换内胆2、原因：内胆与内罩相对高度偏低,导致密封不良.检查及解决办法：用游标卡尺测量内胆边至内罩边的高度，如小于１2MM，则说明高度不够，可在发热盘三个放碟簧的脚上加放一片垫片,使其达到12MM-13.5MM的相对高度.3、密封圈破损或有异物粘附.检查及解决办法：目视密封圈四周，检查有无不干净或破损，发现后需更换密封圈。

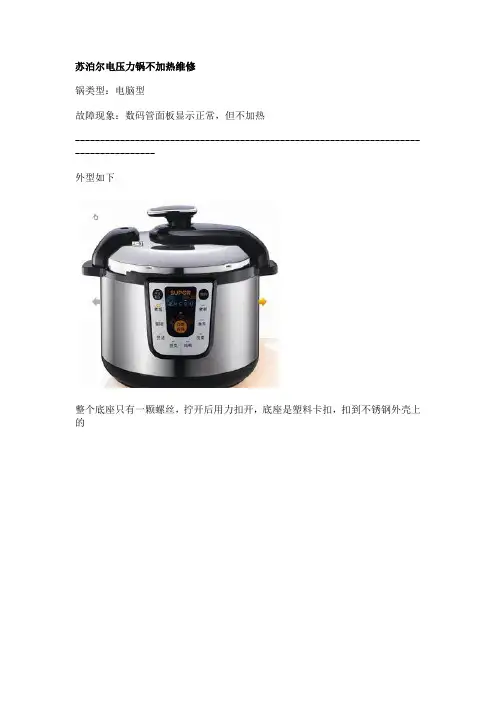

苏泊尔电压力锅不加热维修锅类型：电脑型故障现象：数码管面板显示正常，但不加热-------------------------------------------------------------------------------------外型如下整个底座只有一颗螺丝，拧开后用力扣开，底座是塑料卡扣，扣到不锈钢外壳上的内部全貌，简单来个继电器的特定维修总结：不发热有以下几种：1、温度保险损坏，当保险二极管测量为1时，表示损坏2、发热盘损坏，二极管测量连接发热盘的两引脚为1时，表示损坏3、继电器损坏。

继电器好坏判断：继电器有的四个脚,两个脚是接220V电源的,这两个脚相当于一个开关二极管档显示1及断开,.另外两个脚是接微电脑输出的控制电源的,它的结构是一个线圈二极管档检测大约为300左右不超过1000,线圈通电时吸引220V开关闭合.#维修日记举报浏览(616) 评论(7) 转载评论一台美的电压力锅,型号为:MY-CD50E,故障现象,不加热,电源有指示,操作面板功能显示正常,唯独是不加热,拆机检查,有二只三极管,一只为S8550.一只S8050,其中S8050坏,更换后仍不加热,测电源整流后12V正常.此电源为阻容降压,按面板功能键测得继电器电压为6V,低了12V一半,不吸合,至使电热盘得不到电而不加热,后绕查得阻容电源处降压电容,容量变小,应为1.2UF,实测0.29UF,更换后压力锅正常.本文来自: 家电维修论坛() 出处：/thread-282250-1-1.html电压力锅的2大常见故障与维修实用技巧作者:兴琳美家电标签：生活2011-05-18 16:54 星期三晴一、机械调节型电压力锅1、无电源。

(指接通电源后，灯不亮，不发热)此故障主要在电源线入端的故障。

可测熔断器是否已开路，如是，换上一相应的熔断器，故障可排除。

如熔断器未开路，则可测量锅底中心的145度温控器，该温控器失灵开路也会出现该故障。

几种电压力锅的原理与维修实例(附图)永兴牌ＤＹＢ５０－１００型电压力锅一、电路原理（见图1）。

接入电源，顺时针转动定时器（电动式）ＰＴ至合适的保压时间挡位，ＰＴ触点闭合，２２０Ｖ交流电源加到由加热温控器ＳＴ１、保温温控器ＳＴ２、主加热器ＥＨ１、超温保险器ＦＵ等构成的主加热回路。

加热指示灯ＨＬ１亮，ＥＨ１加热，锅内升温。

当达到工作压力８５ｋＰａ时，ＳＴ２、ＳＴ１先后断开，切断主加热回路电源，ＨＬ１灭，ＥＨ１停止加热。

此时，由保压加热器ＥＨ２、ＰＴ、ＥＨ１、ＦＵ构成的保压回路加热。

由于ＥＨ２与ＥＨ１串联，而ＥＨ２的电阻远大于ＥＨ１，电压几乎全部加在ＥＨ２，ＥＨ２开始加热，保压指示灯ＨＬ２亮，电路自动转入保压状态。

同时，定时电机Ｍ转动倒计时，当保压时间终了时，ＰＴ触点断开，ＥＨ２停止加热，ＨＬ２灭，保压结束。

此时，保温指示灯ＨＬ３亮，电路自动转入保温状态，当保温温度下降到６０℃时，ＳＴ２触点闭合，接通主加热电路，ＨＬ３灭，ＨＬ１亮，ＥＨ１再次加热，当锅内温度升到８０℃时，ＳＴ２触点断开，ＨＬ３亮，ＨＬ１灭，ＥＨ１停止加热，此后重复上述过程，使保温温度保持在６０～８０℃之间，直至拔下电源插头。

二、故障维修。

1.指示灯不亮，整机不工作。

这多是机内电源不通所致，检查电源插头插座是否接触不良。

若正常，是ＦＵ熔断，确认电路无短路后换ＦＵ。

2.定时器不计时。

此现象多是定时电机损坏所致。

先检查Ｍ两端接插件是否氧化松动，否则是Ｍ坏，正常阻值为９．６ｋΩ，若坏，则换Ｍ。

3.加热指示灯亮，不加热。

该现象说明主加热电路已通电，不加热是ＥＨ１烧坏，常态阻值为４８．４Ω左右，若为无穷大则已坏，换ＥＨ１。

4.锅盖漏气。

1）锅盖密封圈粘有食物，清除即可。

2）锅盖密封圈变形龟裂，换新。

三角牌ＹＷＳ－６５型电压力锅一、电路原理（见图2）。

接入电源，按下按键，磁钢限温器ＳＴ动作，触点闭合，经主加热器ＥＨ１、过热熔断器ＦＵ接通主加热电路。

电压⼒锅电路维修图解⼿册（太详细了）制冷电器⾏业维修群，电视机⾏业维修群，洗⾐机⾏业维修群，⼿机维修群，电脑维修群，电器销售商群，净⽔器⾏业群，电器配件商群等等。

或者长按⼆维码加群主微信。

【空调维修技术教学群】纯教学群。

全部视频讲课，每节课都有实物演⽰。

⼀休哥主讲。

空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常⼀年。

每周五节课，会陆陆续续有⼀些⼀休哥实际操作同时解说的视频。

有意者联系群主⼀休哥。

1 电源板⽬前美的电压⼒锅上⽤的电源板主要就三种，分别是阻容降压电源、线性变压器电源，开关电源。

阻容降压电源轻便、负载⼩，主要⽤于低端和中端产品；线性变压器电源的可靠性⾼、稳定，主要⽤于中端产品；开关电源性能稳定，⽽且能效⾼、体积⼩，由于成本⾼，故主要⽤于负载⽐较⼤的中⾼端产品；由于三种电源⽅案差异很⼤，故在后⾯会单独对其介绍。

圆煲阻容减压电源板⽅煲阻容减压电源板线性变压器电源板开关电源电源板现所有的显⽰控制主板的显⽰⽅式主要⽤四种，分别是LED显⽰⽅式，数码管显⽰⽅式，数码屏显⽰⽅式，液晶显⽰⽅式。

四种显⽰⽅式主要代表了低、中、⾼三种档次。

LED、数码管和数码屏是不带时钟显⽰的，液晶显⽰的⼀般内部都带有电池，可以显⽰当前时钟，在后⾯的章节中我们会对各种显⽰电路做单独的介绍和原理分析、以及维修指引。

2 电压⼒锅电路模块原理及分析2.1 电压⼒锅加热原理电压⼒锅主要是利⽤电热盘通电发热，热盘直接与内锅进⾏热传递，使内锅温度升⾼，从⽽使⾷物受热，进⽽达到熟透的效果。

当电压⼒锅在正常⼯作时，由整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成12V和5V电压，供芯⽚及外围回路使⽤。

电压⼒锅通常接有底部温度传感器，⽤于探测热盘与内锅接触的温度（部分产品有两个温度传感器，⼀个探测热盘与内锅接触的温度，称为底部传感器；另⼀个控测上盖蒸汽温度，称为上盖传感器）。

九阳电压力煲工作原理与故障维修（图）电压力煲是通过电加热方式，采用密封结构，通过煲内压力和温度在设定范围内的自动控制，实现烹饪功能，在全密封状况下，由煲内水蒸气气压作动力，驱动弹性位移元件带动执行元件，实现煲内压力的控制；利用保温性，实现压力焖煮的功能，有效的提高了热效率。

一、九阳电压力煲命名规则1、九阳5L LCD 液晶显示电压力煲： JYY—G512、九阳6L LCD 液晶显示电压力煲： JYY—G613、九阳5L 四位LED 数码管显示电压力煲： JYY—G544、九阳6L 四位LED 数码管显示电压力煲： JYY—G645、九阳4L 二位LED 数码管显示电压力煲： JYY—G426、九阳5L 二位LED 数码管显示电压力煲： JYY—G527、九阳6L 二位LED 数码管显示电压力煲： JYY—G628、九阳4L 机械控制电压力煲： JYY—M409、九阳5L 机械控制电压力煲： JYY—M50示例 1：JYY—G51表示九阳采用压力控制式自动保温不锈钢外壳电压力煲，内煲额定容积5.0L,微电脑控制LCD 液晶显示。

示例 2：JYY—G64表示九阳采用压力控制式自动保温不锈钢外壳电压力煲，内煲容积6.0L，微电脑控制四位LED 数码管显示。

示例 3：JYY—G42表示九阳采用压力控制式自动保温不锈钢外壳电压力煲，内煲容积4.0L，微电脑控制二位LED 数码管显示。

示例 4：JYY—M40表示九阳采用压力控制式自动保温马口铁印花外壳电压力煲，内煲容积4.0L，机械控制。

二、九阳电压力煲型号简介及基本参数1、九阳9款压力煲型号与参数2、九阳电压力煲电路图（1）、M40/M50 电路图（2）、G42/G52/G62/G54/G64/G51/G61 电路图三、电压力煲工作原理九阳电压力煲是通过电加热方式，采用密封结构，通过煲内压力和温度在设定范围内的自动控制，实现烹饪功能，在全密封状况下，由煲内水蒸气气压作动力，驱动弹性位移元件带动执行元件，实现煲内压力的控制；利用保温性，实现压力焖煮的功能，有效的提高了热效率。

苏泊尔电压力锅不加热维修锅类型：电脑型故障现象：数码管面板显示正常，但不加热-------------------------------------------------------------------------------------外型如下整个底座只有一颗螺丝，拧开后用力扣开，底座是塑料卡扣，扣到不锈钢外壳上的内部全貌，简单来个继电器的特定维修总结：不发热有以下几种：1、温度保险损坏，当保险二极管测量为1时，表示损坏2、发热盘损坏，二极管测量连接发热盘的两引脚为1时，表示损坏3、继电器损坏。

继电器好坏判断：继电器有的四个脚,两个脚是接220V电源的,这两个脚相当于一个开关二极管档显示1及断开,.另外两个脚是接微电脑输出的控制电源的,它的结构是一个线圈二极管档检测大约为300左右不超过1000,线圈通电时吸引220V开关闭合.#维修日记举报浏览(616) 评论(7) 转载评论一台美的电压力锅,型号为:MY-CD50E,故障现象,不加热,电源有指示,操作面板功能显示正常,唯独是不加热,拆机检查,有二只三极管,一只为S8550.一只S8050,其中S8050坏,更换后仍不加热,测电源整流后12V正常.此电源为阻容降压,按面板功能键测得继电器电压为6V,低了12V一半,不吸合,至使电热盘得不到电而不加热,后绕查得阻容电源处降压电容,容量变小,应为1.2UF,实测0.29UF,更换后压力锅正常.本文来自: 家电维修论坛() 出处：/thread-282250-1-1.html电压力锅的2大常见故障与维修实用技巧作者:兴琳美家电标签：生活2011-05-18 16:54 星期三晴一、机械调节型电压力锅1、无电源。

(指接通电源后，灯不亮，不发热)此故障主要在电源线入端的故障。

可测熔断器是否已开路，如是，换上一相应的熔断器，故障可排除。

如熔断器未开路，则可测量锅底中心的145度温控器，该温控器失灵开路也会出现该故障。

压力锅原理与维修.doc苏泊尔电压力锅不加热维修锅类型：电脑型故障现象：数码管面板显示正常，但不加热-------------------------------------------------------------------------------------外型如下整个底座只有一颗螺丝，拧开后用力扣开，底座是塑料卡扣，扣到不锈钢外壳上的内部全貌，简单来个继电器的特定维修总结：不发热有以下几种：1、温度保险损坏，当保险二极管测量为1时，表示损坏2、发热盘损坏，二极管测量连接发热盘的两引脚为1时，表示损坏3、继电器损坏。

继电器好坏判断：继电器有的四个脚,两个脚是接220V电源的,这两个脚相当于一个开关二极管档显示1及断开,.另外两个脚是接微电脑输出的控制电源的,它的结构是一个线圈二极管档检测大约为300左右不超过1000,线圈通电时吸引220V开关闭合.#维修日记举报浏览(616) 评论(7) 转载评论一台美的电压力锅,型号为:MY-CD50E,故障现象,不加热,电源有指示,操作面板功能显示正常,唯独是不加热,拆机检查,有二只三极管,一只为S8550.一只S8050,其中S8050坏,更换后仍不加热,测电源整流后12V正常.此电源为阻容降压,按面板功能键测得继电器电压为6V,低了12V一半,不吸合,至使电热盘得不到电而不加热,后绕查得阻容电源处降压电容,容量变小,应为1.2UF,实测0.29UF,更换后压力锅正常.本文来自: 家电维修论坛(/doc/ea17949102.html) 出处：/doc/ea17949102.html/thread-282250-1-1.html电压力锅的2大常见故障与维修实用技巧作者:兴琳美家电标签：生活2011-05-18 16:54 星期三晴一、机械调节型电压力锅1、无电源。

(指接通电源后，灯不亮，不发热)此故障主要在电源线入端的故障。

可测熔断器是否已开路，如是，换上一相应的熔断器，故障可排除。

电压力锅电路维修图解手册（太详细了）制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。

或者长按二维码加群主微信。

【空调维修技术教学群】纯教学群。

全部视频讲课，每节课都有实物演示。

一休哥主讲。

空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常一年。

每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。

有意者联系群主一休哥。

1 电源板目前美的电压力锅上用的电源板主要就三种，分别是阻容降压电源、线性变压器电源，开关电源。

阻容降压电源轻便、负载小，主要用于低端和中端产品；线性变压器电源的可靠性高、稳定，主要用于中端产品；开关电源性能稳定，而且能效高、体积小，由于成本高，故主要用于负载比较大的中高端产品；由于三种电源方案差异很大，故在后面会单独对其介绍。

圆煲阻容减压电源板方煲阻容减压电源板线性变压器电源板开关电源电源板现所有的显示控制主板的显示方式主要用四种，分别是LED显示方式，数码管显示方式，数码屏显示方式，液晶显示方式。

四种显示方式主要代表了低、中、高三种档次。

LED、数码管和数码屏是不带时钟显示的，液晶显示的一般内部都带有电池，可以显示当前时钟，在后面的章节中我们会对各种显示电路做单独的介绍和原理分析、以及维修指引。

2 电压力锅电路模块原理及分析2.1 电压力锅加热原理电压力锅主要是利用电热盘通电发热，热盘直接与内锅进行热传递，使内锅温度升高，从而使食物受热，进而达到熟透的效果。

当电压力锅在正常工作时，由整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成12V和5V电压，供芯片及外围回路使用。

电压力锅通常接有底部温度传感器，用于探测热盘与内锅接触的温度（部分产品有两个温度传感器，一个探测热盘与内锅接触的温度，称为底部传感器；另一个控测上盖蒸汽温度，称为上盖传感器）。

分析九阳电压力煲工作原理及故障
工作原理简析：通电后，市电经变压器T降压，二极管D1-D4,EC1整流滤波获得约＋12V电压，一路经锅底部的压力开关KG加至继电器K线圈，作为Q2工作电源。

另一路经Q1,ZD（5V6）稳压调整输出＋5V电压作为电脑板工作电源。

当用户通过面板按键选择设定功能后，电脑板即按内设程序工作，由REL端口输出高电平，使Q2导通，继电器K-J吸合，加热盘得电开始加热。

置于锅盘中心的温度检测器件RT对电热盘温度适时监测，作出相应调整。

当电热盘因某种原因导致温度超高时，压力开关KG受热变形触点跳开，继电器失电，电热盘停止加热，达到保护目的（图1为实绘电路）。

例1：一台电压力煲，插电后无反应。

检查线路连接完好，经查锅内超温限制器F熔断。

换用一支电饭锅上常用的“10A 250V 1850C”熔断器后通电加热恢复正常。

例2：另一台九阳电压力煲，用户反映通电能加热，但煮不熟饭即中途断电。

能加热说明电热盘完好，重点查温度控制电路。

仔细检查锅底部压力开关触点良好。

转为检查锅温检测电路，该机未使用电饭锅磁钢
温控器，而是采用与电磁炉中类似玻封二极管的热敏电阻元件。

怀疑其性能不良，换用一支新的电磁炉热敏电阻装机试验，煮饭完全正常。
