FANUC数控系统在旋转曲面加工中的灵活运用

数控机床加工光滑曲面的方法与技巧数控机床在现代制造业中的应用越来越广泛，能够高效精确地加工各种复杂曲面。

在数控机床加工光滑曲面时，为了获得更好的加工质量，需要掌握一些方法与技巧。

本文将介绍数控机床加工光滑曲面的方法与技巧。

首先，精确的CAD模型是数控机床加工光滑曲面的基础。

在开始加工之前，需要进行充分的准备工作，包括编写精确的加工程序和制定合理的工艺流程。

CAD模型应当包含完整的曲面信息，并且符合设计要求，以保证加工后的曲面与设计一致。

其次，选择合适的刀具和加工参数是关键。

刀具的选用要根据曲面的形状、材料特性等因素进行合理选择。

对于复杂曲面的加工，往往需要使用切削刀具和球头刀具等特殊刀具。

同时，要根据曲面的材料硬度和切削速度等因素，合理选择刀具的转速和进给速度。

第三，合理的加工路径是保证光滑曲面加工质量的关键。

在数控机床加工光滑曲面时，采用合理的加工路径可以减少加工误差和表面粗糙度。

一般来说，可以采用等分法、等高线法等方法确定加工路径。

另外，需要注意避免切削过程中的碰撞和干涉。

第四，控制切削力和温度对光滑曲面加工也很重要。

过大的切削力和温度会导致曲面粗糙度增加和尺寸偏差增大。

因此，在加工中要合理选择刀具材料、润滑剂和切削液等，并且根据具体情况控制切削速度、进给量和切削深度等参数。

最后，加工过程中的检测和修磨是保证光滑曲面质量的关键环节。

在加工完成后，需要对加工曲面进行检测，包括表面粗糙度、尺寸偏差等方面的测量。

根据检测结果，可以采取相应的修磨措施，如刀具修磨、研磨等，以获得更好的加工质量。

总之，数控机床加工光滑曲面需要掌握一些方法与技巧。

在加工前准备工作中，需要有精确的CAD模型和合理的加工程序。

选择合适的刀具和加工参数，以及合理的加工路径，可以保证加工质量。

同时，控制切削力和温度，以及进行检测和修磨，都是提高光滑曲面加工质量的重要环节。

只有综合运用这些方法与技巧，才能够加工出精确、光滑的曲面，满足现代制造业对产品质量的要求。

FANUC数控车床编程技巧FANUC数控车床编程技巧数控车床虽然加工柔性比普通车床优越，但单就某一种零件的生产效率而言，与普通车床还存在一定的差距。

因此，提高数控车床的效率便成为关键，而合理运用编程技巧，编制高效率的加工程序，对提高机床效率往往具有意想不到的效果。

今天店铺就给大家分享一些关于FANUC数控车床编程的技巧，大家快学起来啦。

1. 灵活设置参考点BIEJING-FANUC Power Mate O数控车床共有二根轴，即主轴Z 和刀具轴X。

棒料中心为坐标系原点，各刀接近棒料时，坐标值减小，称之为进刀;反之，坐标值增大，称为退刀。

当退到刀具开始时位置时，刀具停止，此位置称为参考点。

参考点是编程中一个非常重要的概念，每执行完一次自动循环，刀具都必须返回到这个位置，准备下一次循环。

因此，在执行程序前，必须调整刀具及主轴的实际位置与坐标数值保持一致。

然而，参考点的实际位置并不是固定不变的，编程人员可以根据零件的直径、所用的刀具的种类、数量调整参考点的位置，缩短刀具的空行程。

从而提高效率。

2. 化零为整法在低压电器中，存在大量的短销轴类零件，其长径比大约为2~3，直径多在3mm以下。

由于零件几何尺寸较小，普通仪表车床难以装夹，无法保证质量。

如果按照常规方法编程，在每一次循环中只加工一个零件，由于轴向尺寸较短，造成机床主轴滑块在床身导轨局部频繁往复，弹簧夹头夹紧机构动作频繁。

长时间工作之后，便会造成机床导轨局部过度磨损，影响机床的加工精度，严重的甚至会造成机床报废。

而弹簧夹头夹紧机构的频繁动作，则会导致控制电器的损坏。

要解决以上问题，必须加大主轴送进长度和弹簧夹头夹紧机构的动作间隔，同时不能降低生产率。

由此设想是否可以在一次加工循环中加工数个零件，则主轴送进长度为单件零件长度的数倍，甚至可达主轴最大运行距离，而弹簧夹头夹紧机构的动作时间间隔相应延长为原来的数倍。

更重要的是，原来单件零件的辅助时间分摊在数个零件上，每个零件的辅助时间大为缩短，从而提高了生产效率。

加工中心坐标系旋转用法
1. 嘿，你知道加工中心坐标系旋转用法有多重要吗？就好像在一个复杂的迷宫中找到正确的方向！比如在加工一个特殊形状的零件时，通过旋转坐标系，就能精准地让刀具去到该去的地方，厉害吧！
2. 哇塞，加工中心坐标系旋转用法可真是个神奇的东西！这就像你有了一把万能钥匙，可以打开各种加工难题的大门！像遇到需要多角度加工的工件，旋转一下坐标系，轻松搞定，是不是很棒？
3. 嘿呀，可别小瞧了加工中心坐标系旋转用法哟！它就如同一个幕后的魔法大师，默默施展魔力让加工变得高效。

比如说要加工一个有倾斜角度的面，这时候用上坐标系旋转，效果那叫一个绝！
4. 哎呀呀，加工中心坐标系旋转用法真的太好用啦！它简直像是给加工过程注入了活力！就像在雕刻一个精美的艺术品时，通过旋转坐标系来达到完美的效果，简直太神奇了！
5. 哇哦，加工中心坐标系旋转用法可不得了！这可是能让加工发生质变的诀窍呢！好比要在一个圆柱体上加工出特别的图案，靠它旋转坐标系，就能轻松实现，太牛了吧！
6. 嘿，加工中心坐标系旋转用法绝对是个宝藏技巧！它就像是为加工之路点亮一盏明灯！当面对复杂工件的加工挑战，有了它旋转坐标系，立刻迎刃而解，怎能不喜欢？
7. 哇，加工中心坐标系旋转用法真能带来惊喜呀！它就好像是隐藏在加工世界里的神秘力量！比如要给一个不规则形状的工件精准定位，用它来旋转坐标系，那不就完美了吗？
8. 加工中心坐标系旋转用法是真的厉害啊！它可以让加工变得如此灵活多样，就好比给你一双翅膀，让你在加工的天空中自由翱翔！结论就是：一定要掌握好这神奇的坐标系旋转用法，绝对会给你的加工带来意想不到的效果！。

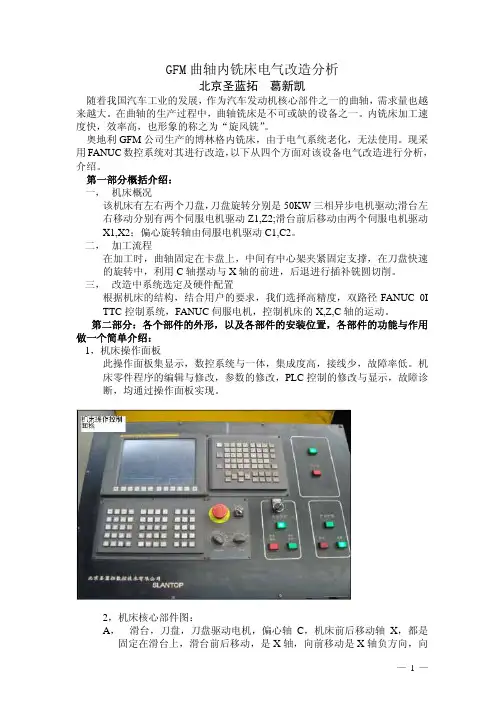

GFM曲轴内铣床电气改造分析北京圣蓝拓 葛新凯随着我国汽车工业的发展，作为汽车发动机核心部件之一的曲轴，需求量也越来越大。

在曲轴的生产过程中，曲轴铣床是不可或缺的设备之一。

内铣床加工速度快，效率高，也形象的称之为“旋风铣”。

奥地利GFM公司生产的博林格内铣床，由于电气系统老化，无法使用。

现采用FANUC数控系统对其进行改造，以下从四个方面对该设备电气改造进行分析，介绍。

第一部分概括介绍：一， 机床概况该机床有左右两个刀盘，刀盘旋转分别是50KW三相异步电机驱动;滑台左右移动分别有两个伺服电机驱动Z1,Z2;滑台前后移动由两个伺服电机驱动X1,X2；偏心旋转轴由伺服电机驱动C1,C2。

二， 加工流程在加工时，曲轴固定在卡盘上，中间有中心架夹紧固定支撑，在刀盘快速的旋转中，利用C轴摆动与X轴的前进，后退进行插补铣圆切削。

三， 改造中系统选定及硬件配置根据机床的结构，结合用户的要求，我们选择高精度，双路径FANUC 0I TTC控制系统，FANUC伺服电机，控制机床的X,Z,C轴的运动。

第二部分：各个部件的外形，以及各部件的安装位置，各部件的功能与作用做一个简单介绍：1，机床操作面板此操作面板集显示，数控系统与一体，集成度高，接线少，故障率低。

机床零件程序的编辑与修改，参数的修改，PLC控制的修改与显示，故障诊断，均通过操作面板实现。

2，机床核心部件图：A，滑台，刀盘，刀盘驱动电机，偏心轴C，机床前后移动轴X，都是固定在滑台上，滑台前后移动，是X轴，向前移动是X轴负方向，向后移动是X轴正方向；滑台左右移动是Z轴，向左移动是Z轴负方向，向右移动是Z轴正方向。

B，中心架，对曲轴起到固定支撑作用，防止主轴在加工中轴向移动。

C，左右移动机床导轨。

支撑左右滑台，左右卡盘，中心架，是机床的机械精度控制基准。

D, 前后移动导轨，X1,X2.左右滑台分别固定在各自的导轨上。

在上面实现滑台的前后移动。

3，机床刀盘，卡盘图：刀盘，通过快速旋转的刀盘，带动刀盘上刀片与曲轴的相对运动，实现金属切削。
