2010雪佛兰新赛欧电路图
- 格式:pdf
- 大小:4.14 MB
- 文档页数:89
上海通用雪佛兰新赛欧发动机系统电路图
王林
【期刊名称】《汽车与驾驶维修:维修版》
【年(卷),期】2010(000)003
【摘要】新赛欧轿车是不久前上海通用公司推出的一款新车,它搭配了112LS—TECⅡ发动机和1.4LS—TECⅢ发动机。
采用了VGIS可变长度进气歧管和PDA 可变气流进气门等技术含量较高的设计,排放达到欧Ⅳ标准。
为了方便广大非特约维修站的人员对该车的维修,在此将1.4LS—TECⅢ发动机控制系统的主要电路图进行了整理.希望对大家有所帮助。
【总页数】5页(P114-118)
【作者】王林
【作者单位】无
【正文语种】中文
【中图分类】U469.11
【相关文献】
1.2010款上海通用新君越3.0L发动机电控系统电路图(上) [J], 纪石
2.2010款上海通用新君越
3.0L发动机电控系统电路图(下) [J], 纪石
3.2010款上海通用新君越2.0T发动机电控系统电路图(上) [J], 纪石
4.上海通用别克林荫大道发动机控制系统电路图 [J], 何彪
5.上海通用新君威2.0T发动机控制系统电路图 [J], 璐瑶
因版权原因,仅展示原文概要,查看原文内容请购买。

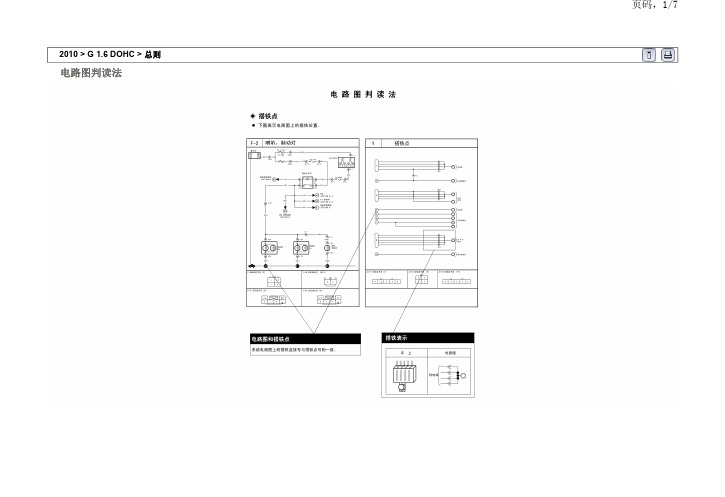

2010 > G 1.6 DOHC > 总则电路图判读法2010 > G 1.6 DOHC > 搭铁分配搭铁点2010 > G 1.6 DOHC > 搭铁分配搭铁点2010 > G 1.6 DOHC > 搭铁分配搭铁点2010 > G 1.6 DOHC > 搭铁分配搭铁点2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > MFI控制系统发动机/变速器控制系统2010 > G 1.6 DOHC > ABS(防抱死制动系统)防抱死制动系统(ABS)&变速器控制系统(TCS)。
赛欧一般电气故障诊断一、电气符号和线束布线1)电气符号见图13-1、图13-2、图13-3、图13-4、图13-5和图13-6。
2)线束布线见图13-7。
二、一般电气故障诊断1.检查后装附件不得将后装附件连接到如下电路中:·附加充气保护装置电路,所有这种电路在电路图上均标有附加充气保护装置符号。
·车载诊断电路,所有这种电路在电路图上均标有车载诊断电路符号。
在诊断电气故障时,务必首先检查后装附件(非原装件)。
如果车辆配备了后装件,将系统断开,核实加装附件不是导致故障的原因。
与后装附件相关的可能故障原因包括:·电源供电连接点不是蓄电池。
·天线位置。
·收发器导线距离车辆电子模块或导线太近。
·天线进线屏蔽或接头不良。
·对于后装附件,检查最新维修通讯中介绍的详细安装指南。
2.电路测试“电路测试”介绍如下诊断测试信息。
将这些信息与诊断程序配合使用,可以识别电气功能失效的故障原因。
·用连接器测试接头·探测电气连接器·用数字式万用表排除故障·用测试灯排除故障·用带保险丝的跨接线·测量电压·测量压降·断路测试·测试是否对接地短路·对是否对电压短路3.用连接器测试接头注意:不得将测试设备上的探头插入任何连接器或保险丝盒端子。
探头直径能造成多数端子变形。
端子变形后会产生接触不良,导致系统故障。
务必使用J35616-A连接器测试接头套件或J42675平头导线探测接头套件,从正面探测端子。
避免使用曲别针和其它替代物,否则会导致端子损坏并测量错误。
4.探测电气连接器重新连接连接器或更换端子时,务必重新安装连接器位置固定装置(CPA)和端子位置固定装置(TPA)。
1)正面探测断开连接器并从连接器的配合面(正面)探测端子。
注意:不得将测试设备上的探头插入任何连接器或保险丝盒端子。
