2013年全国电子设计竞赛射频宽带放大器（D题）射频宽带放大器设计报告摘要：本系统采用可控增益宽带放大器VCA820和固定增益宽带放大器THS3202，进行合理的的级联和阻抗匹配，在加入后级功率输出，全面提高了增益带宽积。
应用单片机STC89C52对增益进行预置和控制，可实现0到60dB可调。
而且综合应用了电容去耦、滤波、使用屏蔽线传输信号以及使用屏蔽罩等抗干扰措施以减少放大器的噪声并抑制高频自激。
经测试，本方案完成了全部基本功能和部分扩展功。
Abstract: The system uses controllable gain broadband amplifiers VCA820 and fixed-gain broadband amplifiers THS3202, a reasonable cascade and impedance matching, power output level after joining, and comprehensively improve the gain-bandwidth product. Applications SCM STC89C52 preset and control the gain can be achieved from 0 to 60dB adjustable. And comprehensive application of the capacitive decoupling, filtering, use a shielded cable transmission signal and the use of shields and other measures to reduce interference and to suppress high frequency noise amplifier self-excitation. After testing, the program completed all the basic functions and some extended functionality.目录1．方案设计与论证................................... 错误!未指定书签。
第六届（2003年）全国大学生电子设计竞赛题目电压控制LC振荡器（A题）一、任务设计并制作一个电压控制LC振荡器。
二、要求1、基本要求（1）振荡器输出为正弦波，波形无明显失真。
（2）输出频率范围：15MHz～35MHz。
（3）输出频率稳定度：优于10-3。
（4）输出电压峰-峰值：V p-p=1V±0.1V。
（5）实时测量并显示振荡器输出电压峰-峰值，精度优于10％。
（6）可实现输出频率步进，步进间隔为1MHz 100kHz。
2、发挥部分（1）进一步扩大输出频率范围。
（2）采用锁相环进一步提高输出频率稳定度，输出频率步进间隔为100kHz。
（3）实时测量并显示振荡器的输出频率。
（4）制作一个功率放大器，放大LC振荡器输出的30MHz正弦信号，限定使用E=12V的单直流电源为功率放大器供电，要求在50Ω纯电阻负载上的输出功率≥20mW，尽可能提高功率放大器的效率。
（5）功率放大器负载改为50Ω电阻与20pF电容串联，在此条件下50Ω电阻上的输出功率≥20mW，尽可能提高放大器效率。
（6）其它。
三、评分标准四、说明1、需留出末级功率放大器电源电流I C0(或I D 0)的测量端，用于测试功率放大器的效率。
宽带放大器（B 题）一、任务设计并制作一个宽带放大器。
二、要求 1、基本要求（1）输入阻抗≥1k Ω；单端输入，单端输出；放大器负载电阻。
（2）3dB 通频带10kHz ～6MHz ，在20kHz ～5MHz 频带内增益起伏≤1dB 。
（3）最大增益≥40dB ，增益调节范围10dB ～40dB （增益值6级可调，步进间隔6dB ，增益预置值与实测值误差的绝对值≤2dB ），需显示预置增益值。
（4）最大输出电压有效值≥3V ，数字显示输出正弦电压有效值。
（5）自制放大器所需的稳压电源。
2、发挥部分（1）最大输出电压有效值≥6V 。
（2）最大增益≥58dB (3dB 通频带10kHz ～6MHz ，在20kHz ～5MHz 频带内增益起伏≤1dB)，增益调节范围10dB ～58dB （增益值9级可调，步进间隔6dB，增益预置值与实测值误差的绝对值≤2dB），需显示预置增益值。
2013年全国大学生电子设计竞赛射频宽带放大器（D题）【组】2013年9月6日射频宽带放大器（D 题）一、任务设计并制作一个射频宽带放大器。
二、要求1．基本要求（1）电压增益Av ≥20dB，输入电压有效值Ui ≤20mV。
Av在0～20dB 范围内可调。
（2）最大输出正弦波电压有效值Uo≥200mV，输出信号波形无明显失真。
（3）放大器BW-3dB的下限频率fL ≤0.3MHz，上限频率fH≥20MHz，并要求在1MHz～15MHz 频带内增益起伏≤1dB。
（4）放大器的输入阻抗= 50，输出阻抗= 50 。
2．发挥部分（1）电压增益Av ≥60dB，输入电压有效值Ui ≤1 mV。
Av在0～60dB 范围内可调。
（2）在Av ≥60dB 时，输出端噪声电压的峰峰值UoNpp ≤100mV。
（3）放大器BW-3dB的下限频率fL ≤0.3MHz，上限频率fH≥100MHz，并要求在1MHz～80MHz 频带内增益起伏≤1dB。
该项目要求在Av ≥60dB（或可达到的最高电压增益点），最大输出正弦波电压有效值Uo ≥1V，输出信号波形无明显失真条件下测试。
（4）最大输出正弦波电压有效值Uo ≥1V，输出信号波形无明显失真。
（5）其他（例如进一步提高放大器的增益、带宽等）。
三，方案方案1：对信号放大。
用AD603放大，频带不够。
方案2：对信号滤波，用OPA690对信号放大，再丙类功放大器放大。
方案3：对信号带通滤波，用AG42放大，再用丙类功放大器放大。
上述几种方案中，只用方案3能实现本次题目的要求。
2013年全国大学生电子设计竞赛射频宽带放大器（D题）2013年9月7日摘要随着信息化时代的到来，对于高频宽带放大器的要求越来越高。
本设计采用STC89c52为控制核心，两片可控增益放大器VCA822为主放大器，后级AD8009为构成了放大主电路，实现了宽带可控增益的射频放大器。
VCA822对前级输入信号进行程控放大，后级AD8009射随输出以达到功率要求，并且进行了阻抗变换。
单片机和按键，显示模块实现数控增益，人机界面好。
为降低纹波干扰，提高信噪比，设计了高精度低纹波线性电源给放大电路和单片机供电。
整个系统稳定性强，干扰能力强。
本系统制作简单，经测试能达到题目要求。
关键词：高频宽带放大器、单片机、STC89C52、OP820、AD8009、VCA822AbstractWith the arrival of the information age, the high-frequency broadband amplifiers have become increasingly demanding. This design uses STC89c52 as the control center, two controllable gain amplifier VCA822 main amplifier, after the class AD8009 as constituting an enlarged main circuit to achieve a controllable gain broadband RF amplifiers. VCA822 onpre-programmed input signal amplification, after AD8009 emitter follower output stage to achieve the power requirements, and conducted a impedance transformation. SCM and buttons, the display module digitally controlled gain, man-machine interface. To reduce the ripple interference and improve signal to noise ratio, the design of high precision and low ripple linear power supply to the amplifier circuit and the microcontroller. The entire system stability, interference ability. This system making simple, have been tested to meet the subject requirements.Keywords:High bandwidth amplifier, microcontroller, STC89C52, AD8009, VCA822目录1系统方案 (1)1.1 可控增益方案的论证与选择 (1)1.2 电源系统的论证与选择 (1)1.3 控制系统的论证与选择 (1)2系统理论分析与计算 (2)2.1 可控增益放大倍数的分析 (2)2.1.1 VCA822 (2)2.2 固定增益放大倍数的计算 (2)2.2.1 AD8009 (2)3电路与程序设计 (3)3.1电路的设计 (3)3.1.1系统总体框图 (3)3.1.2 前级放大子系统框图与电路原理图 (4)3.1.3 可控增益子系统框图与电路原理图 (5)3.1.4后级放大子系统框图与电路原理图 (5)3.1.5控制系统框图与电路原理图 (6)3.1.6电源 (7)3.2程序的设计 (7)3.2.1程序功能描述与设计思路 (7)3.2.2程序流程图 (8)4测试方案与测试结果 (8)4.1测试方案 (8)4.2 测试条件与仪器 (8)4.3 测试结果及分析 (9)4.3.1测试结果(数据) (9)4.3.2测试分析与结论 (9)5总结心得 (9)6参考文献 (9)附录1：电路原理图 (10)附录2：源程序 (12)射频宽带放大器（D题）【本科组】1系统方案本系统主要由可控增益模块、电源模块、单片机模块组成，下面分别论证这几个模块的选择。
射频宽带放大器D题集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-2013年全国大学生电子设计竞赛射频宽带放大器（D题）【本科组】2013年9月7日摘要本系统以程控增益调整放大器AD603为核心，外加宽带放大器OPA690的配合，实现了高增益可调的射频宽带放大器。
系统主要由六个模块构成：前置放大电路、一阶RC高通滤波电路、可控增益放大电路、输出缓冲电路、直流稳压电源以及单片机显示控制模块。
系统通过第一级OPA690两级级联电路放大20dB，再通过单片机程控两级级联的AD603实现-20～60dB的动态增益变化，从而满足电压增益Av在0～60dB范围内可调的要求。
整个系统放大器可放大1mV 有效值信号，增益可达80dB，通频带内增益起伏1dB,放大器在Av=60dB的时候，输出噪声电压峰-峰值为80mV，通过单片机控制可实现电压增益Av可预置并显示的功能。
整个系统工作可靠、稳定，且成本低。
关键词：射频宽带放大；可控增益；AD603目录射频宽带放大器（D题）【本科组】1系统方案论证1.1方案比较与选择1.1.1前置放大电路方案一：使用分立元件三极管、电阻、电容、电感等构成前置放大电路。
该电路在元件参数设置不精准的情况下，误差较大，且电路结构复杂，设计困难，调试繁琐，故不采用。
方案二：使用仪表放大电路。
仪表放大器具有低输入失调电压、高共模抑制比、可用单电阻实现增益大范围调节等优点，但是专用的仪表放大器价格通常比较昂贵，所以不予采用。
方案三：采用OPA690运放电路。
OPA690为低噪声、低直流零点漂移运放，且结构简单，调试容易，电路稳定，效果较好。
综合以上三种方案，选择方案三。
1.1.2可控增益放大电路方案一：利用高速运放加数字电位器构造可程控放大器，通过控制数字电位器阻值来控制放大器增益。
但数字电位器建立时间最快也需几us，加之数字电位器3db截止频率一般在几百KHz，当输入信号为MHz数量级下阻值准确性会产生失真，使得程控变得困难，而且高速运放在低频下的响应远不能满足要求。
全国电子设计大赛射频宽带放大器（D题）摘要本设计以增益调整、带宽预置、单片机反馈调节为核心，制作一个射频宽带放大器，要求具有0.3~100MHz通频带，增益0~60dB范围内可调，并且实现输入输出阻抗、最大输出正弦波有效值、指定频带内平坦度等功能指标要求。
由于系统输入信号小，频率高，带宽要求大，可控增益范围宽，并且需要满足平坦度、输出噪声电压等指标。
为此，采用高增益带宽运放组成频带预置、AD8367的压控增益放大系统完成增益调整、单片机实现反馈调节。
除此之外，通过增加缓冲级、外加硬件保护措施有效地抑制了高频信号的噪声和自激振荡。
经测试，系统对mV≤的输入信号实现了增益0~60dB范围内可调，带宽0.3~100MHz，并在11~80MHz频带内增益起伏dB1≤，且全程波形无明显失真。
完成了题目所要求的所有基本要求以及绝大部分发挥部分的性能指标。
关键字：带宽预置AD8367压控增益单片机1. 系统方案设计与论证1.1总体方案设计与论证分析该射频宽带放大器设计的指标，为达到题目所设定带宽与增益可调，并且能够满足在输入和输出阻抗=50Ω的情况下，最大输出正弦波电压有效值达到要求的目的，我们将整个系统分为前置缓冲级、带宽预置、增益调整、输出缓冲级、峰值检波等部分组成，主控器采用STC12系列单片机。
系统整体框图如图1所示： 图1 系统框图1.2前置缓冲级的方案论证与选择前置缓冲电路使用电压跟随器实现，如图2所示。
考虑到本系统的通频带为0.3~100MHz ，且输入阻抗限定为50Ω，由正相输入电压跟随器的输入阻抗为R j 趋于无穷大，所以图2电路的输入阻抗为k k k k R R R R R R R R ≈+*==j jj n i //。
则可令实际电路取R k =50Ω以达到输入阻抗要求。
除此之外，此前置放大电路还具有缓冲、避图2 前置缓冲级免引入噪声等作用，起到了良好的隔离功能。
其电压增益接近于1，运算放大器选用AD8005，此放大器的增益带宽积达到270MHz 。
摘要本设计以低噪声、低功耗、的THS3001和增益可变放大器AD8330运算放大器为主控器件，放大器分别由前级放大、二级增益控制和稳压直流电源等模块。
论文根据放大器系统的特点，结合相关的电路设计理论，设计出了几本符合要求的放大器，系统整体提高电压增益，使电压增益大于dB A V 20≥，放大器dB 3-BW 的下限截止频率≤L f 0.3Z MH ,上限截至频率≥H f 20Z MH ，并要求在1Z MH ~15Z MH 频带内增益起伏dB 1≤。
关键字：THS3001 AD8330 电压增益 截止频率 增益起伏设计报告一、总体方案的选取及确定 1.1 系统方案的确定题目中要求电压增益大于dB A V 20≥，放大器dB3-BW的下限截止频率≤L f 0.3Z MH ,上限截至频率≥H f 20Z MH ，并要求在1Z MH ~15Z MH 频带内增益起伏dB 1≤。
我们从网上查到THS3001的单位增益宽带为420Z MH ，而且它的0.1dB 的平坦宽带为115Z MH ，因此我们首先采用THS3001来作为首级的电压增益，但是发挥部分要求dB A V 60≥，因此电压增益还需扩大，从手册中查到AD8330是一款DC 至150Z MH 的宽带可变增益放大器，适合要求完全低噪声、精确定义增益和适度低失真的应用，因此我们在第二级增益可控部分采用AD8330作为主控元件来控制电压放大的倍数，最后可直接驱动50欧姆的负载。
系统方案框图见图1.1。
输入图 1.1 系统方案框图1.2 各级电路方案的确定 1.2.1 前置放大电路部分方案一：采用场效应管或三极管设计增益放大电路，主要利用场效应管的可变电阻区或三极管的放大区可实现电压增益放大，但是本方案采用了大量的分立元件，电路复杂，在设计本放大器的高频功率条件下，可能会造成电路的稳定性很差，而且很容易受外界噪声等的因素影响，因此未选此方案。
方案二：根据题目要求，电压增益大于dB A V 20≥，放大器dB 3-BW 的下限截止频率≤L f 0.3Z MH ,上限截至频率≥H f 20Z MH ，我们查到THS3001的单位增益宽带为420Z MH ，而且它的0.1dB 的平坦宽带为115Z MH ，非常符合我们题中的要求，因此我们采用此方案来实现第一级放大电路的增益控制。

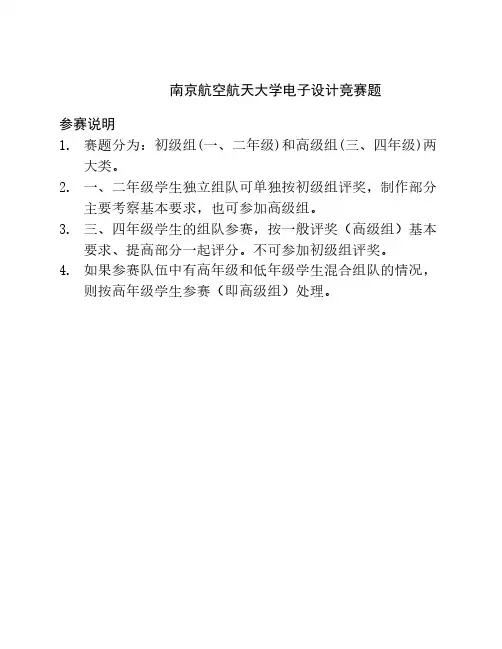

南京航空航天大学电子设计竞赛题参赛说明1. 赛题分为：初级组(一、二年级)和高级组(三、四年级)两大类。
2. 一、二年级学生独立组队可单独按初级组评奖，制作部分主要考察基本要求，也可参加高级组。
3. 三、四年级学生的组队参赛，按一般评奖（高级组）基本要求、提高部分一起评分。
不可参加初级组评奖。
4. 如果参赛队伍中有高年级和低年级学生混合组队的情况，则按高年级学生参赛（即高级组）处理。
程控音频OCL功率放大器(A题)(高级组)一、任务设计并制作一个功率可程控的、有输出功率显示的OCL音频功率放大器，其结构框图如下图所示。
输入信号二、要求1、基本要求用分立元件（指后级OCL功率放大部分）制作，供电电源为（测试时仅提供电源），输入信号电压幅度为，测试电阻用8欧纯阻负载，放大器应满足：（1）失真度时输出功率；（2）频率响应为；（3）在输入端交流短路接地，输出端交流信号≤20mVpp；（4）在信号源的幅度和频率固定为某一值时，可以设置输出功率，并实时测量、显示输出功率。
2、发挥部分（1）在信号源的幅度和频率固定为某一值时，显示的输出功率与设定功率的相对误差；（2）频率响应为；（3）失真度时输出功率；（4）其它三、评分标准要求项目满分基本要求设计总结报告：方案比较、设计与论证，理论分析与计算，电路图及相关设计文件，测试方法与仪器，测试数据及测试结果分析20完成第（1）项20完成第（2）项20完成第（3）项20完成第（4）项20发挥部分完成第（1）项15完成第（2）项15完成第（3）项10其它10总计120射频宽带放大器(B题)(高级组)一、任务用指定的2片OPA2695，设计并制作一个射频宽带放大器。
二、要求1．基本要求（1）电压增益Av ≥20dB，输入电压有效值Ui ≤20mV。
Av在0～20dB范围内可调。
（2）最大输出正弦波电压有效值Uo≥200mV，输出信号波形无明显失真。
（3）放大器BW-3dB的下限频率fL ≤0.3MHz，上限频率fH≥20MHz，并要求在1MHz～15MHz 频带内增益起伏≤1dB。
瑞萨杯2013全国大学生电子设计竞赛射频宽带放大器摘要本设计以低噪声、低功耗、的THS3001和增益可变放大器AD8330运算放大器为主控器件，放大器分别由前级放大、二级增益控制和稳压直流电源等模块。
论文根据放大器系统的特点，结合相关的电路设计理论，设计出了几本符合要求的放大器，系统整体提高电压增益，使电压增益大于dB A V 20≥，放大器dB 3-BW 的下限截止频率≤L f 0.3Z MH ,上限截至频率≥H f 20Z MH ，并要求在1Z MH ~15Z MH 频带内增益起伏dB 1≤。
关键字：THS3001 AD8330 电压增益 截止频率 增益起伏设计报告一、总体方案的选取及确定 1.1 系统方案的确定题目中要求电压增益大于dB A V 20≥，放大器dB3-BW的下限截止频率≤L f 0.3Z MH ,上限截至频率≥H f 20Z MH ，并要求在1Z MH ~15Z MH 频带内增益起伏dB 1≤。
我们从网上查到THS3001的单位增益宽带为420Z MH ，而且它的0.1dB 的平坦宽带为115Z MH ，因此我们首先采用THS3001来作为首级的电压增益，但是发挥部分要求dB A V 60≥，因此电压增益还需扩大，从手册中查到AD8330是一款DC 至150Z MH 的宽带可变增益放大器，适合要求完全低噪声、精确定义增益和适度低失真的应用，因此我们在第二级增益可控部分采用AD8330作为主控元件来控制电压放大的倍数，最后可直接驱动50欧姆的负载。
系统方案框图见图1.1。
输入 输出图 1.1 系统方案框图1.2 各级电路方案的确定 1.2.1 前置放大电路部分方案一：采用场效应管或三极管设计增益放大电路，主要利用场效应管的可变电阻区或三极管的放大区可实现电压增益放大，但是本方案采用了大量的分立元件，电路复杂，在设计本放大器的高频功率条件下，可能会造成电路的稳定性很差，而且很容易受外界噪声等的因素影响，因此未选此方案。
方案二：根据题目要求，电压增益大于dB A V 20≥，放大器dB 3-BW 的下限截止频率≤L f 0.3Z MH ,上限截至频率≥H f 20Z MH ，我们查到THS3001的单位增益宽带为420Z MH ，而且它的0.1dB 的平坦宽带为115Z MH ，非常符合我们题中的要求，因此我们采用此方案来实现第一级放大电路的增益控制。
1.2.2 电压增益控制设计方案经过前一级的放大，电压增益达不到题目的要求。
只要信号和干扰比在设定的范围内，则可以实现在电压增益控制的同时保证输出信号的信噪比满足题目要求，我们查到AD8330具有特性完全差分信号通路，也可使用单端信号，线性dB 和线性幅度增益模式、低噪声、低失真等特点，可以作为该部分的主控元件。
因此我们采用次方案来实现电压的增益控制。
前置增益放大电路 （THS3001） 二级增益可控电路 （AD8330）1.2.3 直流电源设计由于在此次实验中，需要给各级的放大器供电，需求直流电压为±5V 、±15V ，考虑到需求供电的元件多而且电压输出要求很稳，因此我们考虑使用三端式稳压管来稳定输出电压，我们查到LM317是应用最为广泛的电源集成电路之一，不仅具有固定式三端稳压电路的最简单形式，而且还具备电压可调的特点，另外，它的调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点，在输出1.2V~37V 电压范围内可调，因此在稳压直流电源模块中，我们选用LM317来作为主控元件。
原理图见图1.2。
输入输出图1.2 稳压直流电源原理图二、方案分析及改进2.1 前级放大电路我们查到THS3001具有高达/V 6500μs 的转换速率，420MHz 的-3dB 宽带和良好的带内平坦度，在110MHz 时，增益仅下降0.1dB ，查分增益误差小于0.01%，非线性失真小于-96dB 。
我们查到其经典放大电路拓扑图（见图2.1），由于其放大倍数等于()G F R /R 1+，因此可以通过需求增益以及THS3001的取值要求的可以确定电路中各元件的参数。
为了达到基本部分的要求，我们采用THS3001两级放大来实现该部分。
图2.1 THS3001放大电路在THS3001搭建的电路中，由于外界噪声以及各元件之间的干扰，使得初级放大电路不能达到要求的增益倍数，因此在设计计算过程中，使该级电路的放大倍数大于预算的倍数，使得实际焊制的电路能消除干扰引起的衰减。
另外，由于THS3001为电流反馈型放大器，因此在元件选取过程中，反馈电阻选取了推荐值。
为防止运放自激，在运放电源端放置电容来减小自激。
变压器变压整流电路滤波电路整流电路2.2 电压增益控制放大器的选取，主要考虑带宽，放大倍数等因素。
AD8330是一款可变增益放大器，它具有功耗低，带宽高，噪声低，增益可调整范围大等优点。
AD8330还有另外一个显著特点：它的带宽在整个增益范围内都是固定的，都是150MHz 。
AD8330的工作方式有差分和单端两种方式，具有线性增益和指数增益两种方法。
在我们设计的电路中，我们使用了AD8330的单端输入和单端输出的工作方式。
根据芯片资料对单端的工作方式的使用说明，我们把探测器出来的信号从其中一个输入端输入，放大器的另一个输入端通过一个电容接地。
在这里我们使用了一个0．1uF 的电容。
AD8330的输出电压范围由VMAG 控制端的电压MAG V 决定，总是在O ～2MAG V 之间，为了使AD8330输出的信号电压在远距离和近距离都比较大，不能选择VMAG 作为控制端，而且VMAG 控制端的电压要足够大．另一方面，VMAG 控制端的电压越高，AD8330的允许输入电压范围越小，否则信号会饱和，所以选取VMAG 控制端的电压要综合考虑．由于目标距离改变引起的接收信号变化范围比较大，我们选择固定MAG G ，而通过改变DBS V 调整DBS G 从而调整整个T G 。
（AD8330的放大电路原理图见图2.2）图2.2 AD8330放大电路原理图2.3 稳压直流电源在设计直流电源时，我们选用三脚稳压管来作为稳压输出的核心元件，以此减小功耗、提高效率，但是在提供电压过程中，稳压管产生的热量很难快速的发散，因此选取固定配套的散热片来进行热量扩散。
2.4 抑制零点漂移对于该放大器而言，放大电路极间采用直接耦合方式，虽然增益和工作点的状态被逐级放大了，但是最终却导致了输出级产生了较大的直流电压。
另外由于温度或电源电压变化也会引起三极管或者运放的工作点变化导致直流零点漂移更加严重。
因此，我们在设计放大器的过程中，虽然不能完全消除零漂的现象，但是我们尽量将每一级的零漂抑制降到最小。
2.5 电路的稳定性在放大电路中，由于多种原因影响便会导致输出量变化忽大忽小，严重时电路都不能正常工作，这种情况在，引入负反馈可以改变以上缺点，而且负反馈越深，闭环特性越好。
但是在级联运放放大电路中，当频率高到一定程度，便会产生附加相移，由中频带的同相变位反向，使放大电路净输入信号由中频时的减小而变位增大，放大电路就由负反馈变为正反馈。
当正反馈强到一定程度，电路便会产生自激振荡，即使输入端不加输入信号，输出端也会产生输出信号，这时，电路会失去放大作用。
在设计该放大电路时，我们采用了单级运放负反馈，保证了放大器在负反馈条件下能稳定运行。
至于自激振荡方面，我们只能将其尽量压到最小，但是很难做到完全消除。
三、电路设计3.1 前级放大电路根据1.2.1中THS3001集成运放的经典放大电路的拓扑图（见图2.1）设计电路，由于该集成运放为电流反馈型放大器，因此反馈电阻应取小点，选择F R 的阻值为1k Ω，我们选择第一级放大电路的放大倍数为2，那么根据原理式()G F R /R 1+计算得到G R 的阻值也为1k Ω，这样，理论上初级电路的放大倍数可达到两倍（增益可达到6dB ）。
为防止产生自激，在运放电源端放置100pF 的电容接地。
在正向输入端并联一个50Ω的匹配电阻来减小输出信号的失真。
（仿真电路图见附录图1） 3.2 二级增益控制电路我们采用AD8330来主控这部分电路。
3.3 稳压直流电源在设计该放大器时，用到了很多运算放大器集成芯片，都需要稳压直流电压来驱动，用到了±5V 、±15V 的驱动电压，考虑到LM317稳压芯片能在输出1.2V~37V 电压范围内可调，因此我们利用LM317设计稳压直流电源。
我们从网上查到LM317的实际应用电路原理图（见图3.1）图3.1 LM317实际应用电路原理图四、系统测试分析4.1 测试仪器20MHz函数信号发生器、示波器、万用表、自制直流稳压源4.2 测试项目及结果4.2.1 输入输出阻抗测试根据电阻分压原理，在输入源与一起之间接入一电位器，调节电位器使得输出端电压为信号源输出端的一半则此时电位器的电阻就是电路的输入或输出电阻。
通过测量，本放大器的输入电阻为50Ω，输出电阻也为50Ω。
4.2.3 第一级放大倍数测量当输入电压为10mV，频率为改变时，输出电压见表4.2。
0.3 1 3 5 7 9输入频率（MHz）301.5k 995.5k 3.084M 5.013M 6.987M 8.887M 输出频率（Hz）37.2 35.2 32 32.4 32.8 33.2 输出电压（mV）11 13 15 17 19 20输入频率（MHz）11.088M 13.31M 15.54M 17.12M 19.10M 20.42M 输出频率（Hz）32.8 35.6 40.0 48.8 64 84.2 输出电压（mV）表4.1 第二级放大电路测试表4.2.4 第二级放大倍数测量当输入电压为10mV，频率为改变时，输出电压见表4.2。
0.3 1 3 5 7 9输入频率（MHz）301.0k 999.5k 3.184M 5.053M 6.997M 8.987M 输出频率（Hz）34.4 32.4 33.6 32.8 32.4 32.8 输出电压（mV）11 13 15 17 19 20 输入频率（MHz）11.188M 13.11M 15.14M 17.42M 19.20M 20.02M 输出频率（Hz）33.2 33.6 35.2 39.2 42.8 46.4 输出电压（mV）表4.2 第二级放大电路测试表4.2.5 整体放大电路测试当输入电压为10mV，频率为改变时，输出电压见表4.3。
0.3 1 3 5 7 9输入频率（MHz）302.5k 993.5k 3.484M 5.213M 7.013M 9.034M 输出频率（Hz）130 124 116 112 120 122 输出电压（mV）11 13 15 17 19 20 输入频率（MHz）11.18M 13.21M 15.34M 17.52M 19.96M 20.12M 输出频率（Hz）126 128 139 180 176 188 输出电压（mV）表4.3 整体放大电路测试表五、总结通过设计测试，基本上能达到基础部分的要求。
