射频功率放大器

射频功率放大器射频功率放大器(RF PA)是各种无线发射机的重要组成部分。

在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。

为了获得足够大的射频输出功率，必须采用射频功率放大器。

目录一、什么是射频功率放大器二、射频功率放大器技术指标三、射频功率放大器功能介绍四、射频功率放大器的工作原理五、射频放大器的芯片六、射频功率放大器的技术参数七、射频放大器的功率参数八、射频功率放大器组成结构九、射频功率放大器的种类正文一、什么是射频功率放大器射频功率放大器是发送设备的重要组成部分。

射频功率放大器的主要技术指标是输出功率与效率。

除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。

射频功率放大器是对输出功率、激励电平、功耗、失真、效率、尺寸和重量等问题作综合考虑的电子电路。

在发射系统中，射频功率放大器输出功率的范围可以小至mW，大至数kW，但是这是指末级功率放大器的输出功率。

为了实现大功率输出，末前级就必须要有足够高的激励功率电平。

射频功率放大器的主要技术指标是输出功率与效率，是研究射频功率放大器的关键。

而对功率晶体管的要求，主要是考虑击穿电压、最大集电极电流和最大管耗等参数。

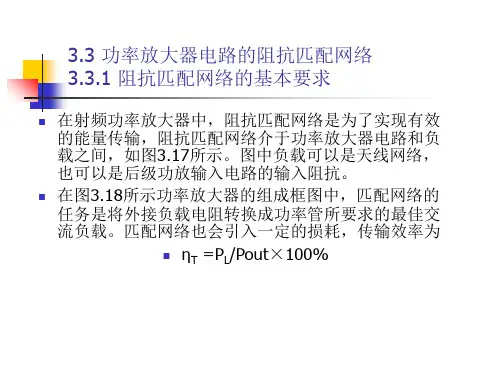

为了实现有效的能量传输，天线和放大器之间需要采用阻抗匹配网络。

二、射频功率放大器技术指标1、工作频率范围一般来讲，是指放大器的线性工作频率范围。

如果频率从DC开始，则认为放大器是直流放大器。

2、增益工作增益是衡量放大器放大能力的主要指标。

增益的定义是放大器输出端口传送到负载的功率与信号源实际传送到放大器输入端口的功率之比。

增益平坦度，是指在一定温度下，整个工作频带范围内放大器增益的变化范围，也是放大器的一个主要指标。

3、输出功率和1dB压缩点(P1dB)当输入功率超过一定量值后，晶体管的增益开始下降，最终结果是输出功率达到饱和。

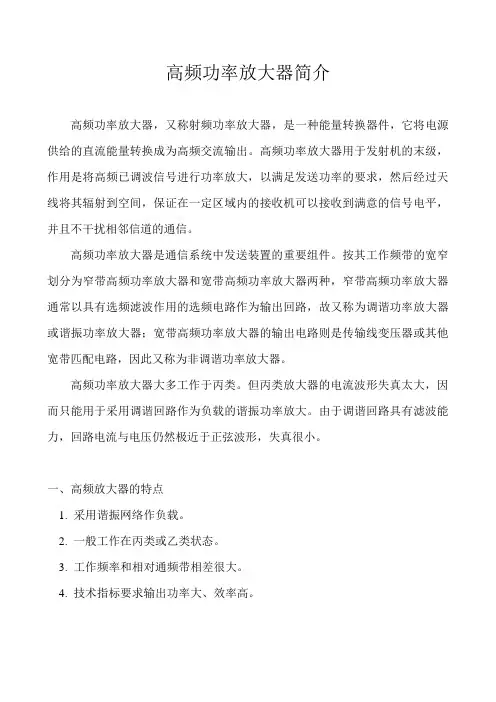

高频功率放大器简介
高频功率放大器，又称射频功率放大器，是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。

高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。

高频功率放大器是通信系统中发送装置的重要组件。

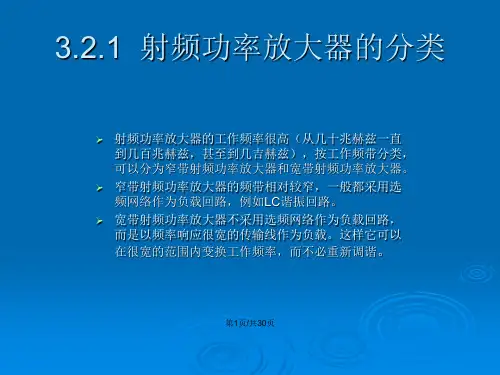

按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。

高频功率放大器大多工作于丙类。

但丙类放大器的电流波形失真太大，因而只能用于采用调谐回路作为负载的谐振功率放大。

由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。

一、高频放大器的特点
1. 采用谐振网络作负载。

2. 一般工作在丙类或乙类状态。

3. 工作频率和相对通频带相差很大。

4. 技术指标要求输出功率大、效率高。

二、高频功率放大器的技术指标
主要技术指标有：输出功率、效率、功率增益、带宽和谐波抑制度（或信号失真度）等。

这几项指标要求是互相矛盾的，在设计放大器时应根据具体要求，突出一些指标，兼顾其他一些指标。

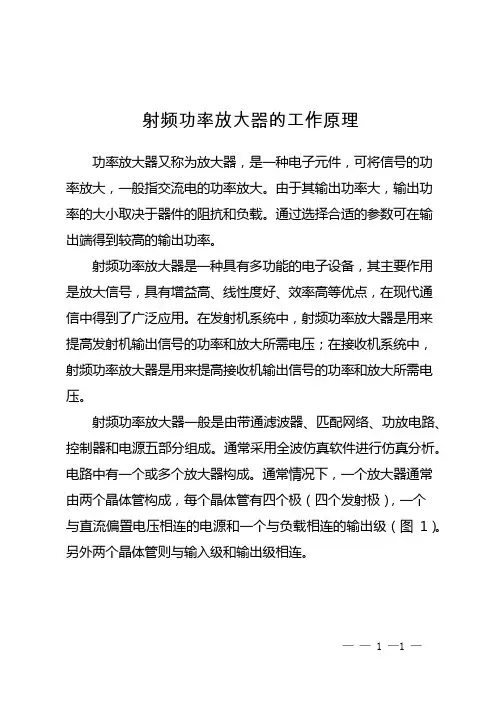

射频功率放大器的工作原理
功率放大器又称为放大器，是一种电子元件，可将信号的功率放大，一般指交流电的功率放大。

由于其输出功率大，输出功率的大小取决于器件的阻抗和负载。

通过选择合适的参数可在输出端得到较高的输出功率。

射频功率放大器是一种具有多功能的电子设备，其主要作用是放大信号，具有增益高、线性度好、效率高等优点，在现代通信中得到了广泛应用。

在发射机系统中，射频功率放大器是用来提高发射机输出信号的功率和放大所需电压；在接收机系统中，射频功率放大器是用来提高接收机输出信号的功率和放大所需电压。

射频功率放大器一般是由带通滤波器、匹配网络、功放电路、控制器和电源五部分组成。

通常采用全波仿真软件进行仿真分析。

电路中有一个或多个放大器构成。

通常情况下，一个放大器通常由两个晶体管构成，每个晶体管有四个极（四个发射极），一个
与直流偏置电压相连的电源和一个与负载相连的输出级（图1）。

另外两个晶体管则与输入级和输出级相连。

—— 1 —1 —。

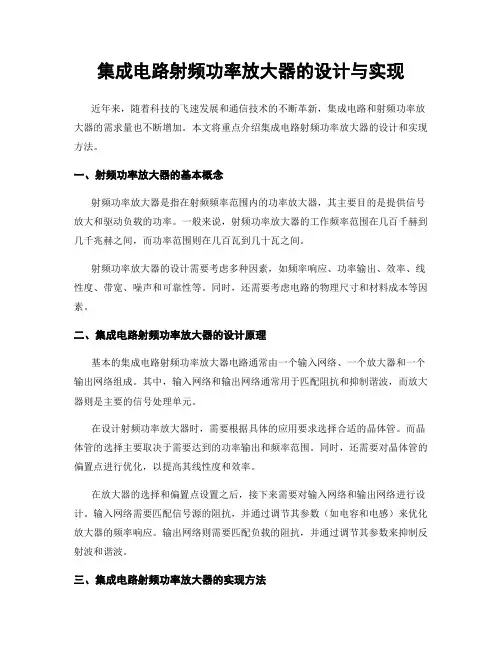

集成电路射频功率放大器的设计与实现近年来，随着科技的飞速发展和通信技术的不断革新，集成电路和射频功率放大器的需求量也不断增加。

本文将重点介绍集成电路射频功率放大器的设计和实现方法。

一、射频功率放大器的基本概念射频功率放大器是指在射频频率范围内的功率放大器，其主要目的是提供信号放大和驱动负载的功率。

一般来说，射频功率放大器的工作频率范围在几百千赫到几千兆赫之间，而功率范围则在几百瓦到几十瓦之间。

射频功率放大器的设计需要考虑多种因素，如频率响应、功率输出、效率、线性度、带宽、噪声和可靠性等。

同时，还需要考虑电路的物理尺寸和材料成本等因素。

二、集成电路射频功率放大器的设计原理基本的集成电路射频功率放大器电路通常由一个输入网络、一个放大器和一个输出网络组成。

其中，输入网络和输出网络通常用于匹配阻抗和抑制谐波，而放大器则是主要的信号处理单元。

在设计射频功率放大器时，需要根据具体的应用要求选择合适的晶体管。

而晶体管的选择主要取决于需要达到的功率输出和频率范围。

同时，还需要对晶体管的偏置点进行优化，以提高其线性度和效率。

在放大器的选择和偏置点设置之后，接下来需要对输入网络和输出网络进行设计。

输入网络需要匹配信号源的阻抗，并通过调节其参数（如电容和电感）来优化放大器的频率响应。

输出网络则需要匹配负载的阻抗，并通过调节其参数来抑制反射波和谐波。

三、集成电路射频功率放大器的实现方法在进行集成电路射频功率放大器的实现时，一种常见的设计方法是使用基于微波传输线的设计技术。

该技术基于在通信系统中广泛使用的同轴电缆或微波传输线来传输射频信号。

基于微波传输线的设计方法将电路转换为等效传输线模型，并使用S参数（也称为散射参数）描述电路的行为。

通过适当选择传输线的特性阻抗和长度，可以实现输入网络和输出网络的匹配。

此外，还可以利用现代集成电路设计软件来模拟和分析电路的行为。

通过使用这些软件可以进行电路的优化，并在仿真过程中检验电路的性能。

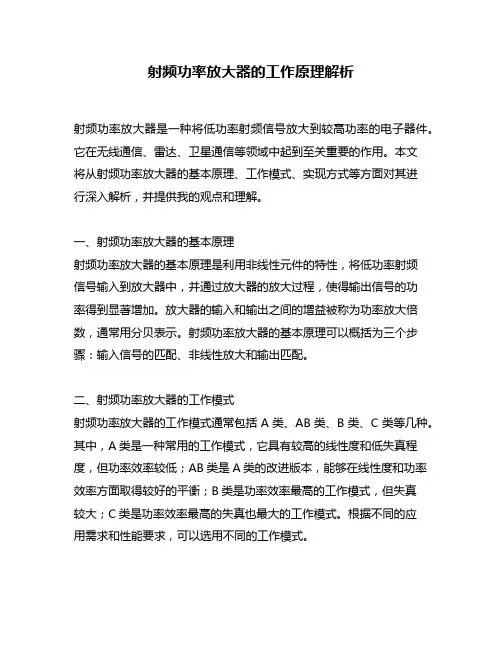

射频功率放大器的工作原理解析射频功率放大器是一种将低功率射频信号放大到较高功率的电子器件。

它在无线通信、雷达、卫星通信等领域中起到至关重要的作用。

本文将从射频功率放大器的基本原理、工作模式、实现方式等方面对其进行深入解析，并提供我的观点和理解。

一、射频功率放大器的基本原理射频功率放大器的基本原理是利用非线性元件的特性，将低功率射频信号输入到放大器中，并通过放大器的放大过程，使得输出信号的功率得到显著增加。

放大器的输入和输出之间的增益被称为功率放大倍数，通常用分贝表示。

射频功率放大器的基本原理可以概括为三个步骤：输入信号的匹配、非线性放大和输出匹配。

二、射频功率放大器的工作模式射频功率放大器的工作模式通常包括A类、AB类、B类、C类等几种。

其中，A类是一种常用的工作模式，它具有较高的线性度和低失真程度，但功率效率较低；AB类是A类的改进版本，能够在线性度和功率效率方面取得较好的平衡；B类是功率效率最高的工作模式，但失真较大；C类是功率效率最高的失真也最大的工作模式。

根据不同的应用需求和性能要求，可以选用不同的工作模式。

三、射频功率放大器的实现方式射频功率放大器的实现方式主要有晶体管放大器和管子放大器两种。

晶体管放大器是目前最常用的实现方式，它可以通过调整偏置电流和控制输入信号的幅度来实现放大。

晶体管放大器具有体积小、重量轻、功率效率高等优点，广泛应用在许多领域。

而管子放大器则更适用于一些功率较大的场景，其主要原理是利用电子管和变压器的结合来实现功率放大。

四、我的观点和理解在了解射频功率放大器的工作原理后，我认为射频功率放大器在无线通信和雷达等领域中的作用不可忽视。

它不仅能够提高信号的传输距离和覆盖范围，还能够保证信号的稳定性和可靠性。

射频功率放大器的选择要根据具体的应用需求和性能要求来确定，不同的工作模式和实现方式都有各自的优点和适用场景。

总结：通过本文的解析，我们可以了解到射频功率放大器的基本原理、工作模式和实现方式。

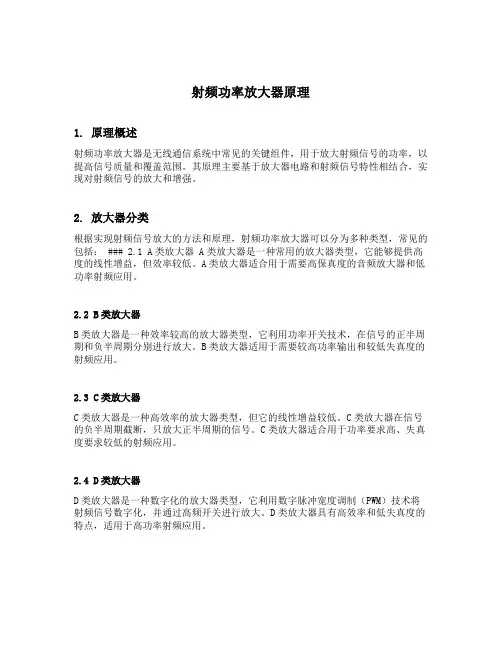

射频功率放大器原理1. 原理概述射频功率放大器是无线通信系统中常见的关键组件，用于放大射频信号的功率，以提高信号质量和覆盖范围。

其原理主要基于放大器电路和射频信号特性相结合，实现对射频信号的放大和增强。

2. 放大器分类根据实现射频信号放大的方法和原理，射频功率放大器可以分为多种类型，常见的包括： ### 2.1 A类放大器 A类放大器是一种常用的放大器类型，它能够提供高度的线性增益，但效率较低。

A类放大器适合用于需要高保真度的音频放大器和低功率射频应用。

2.2 B类放大器B类放大器是一种效率较高的放大器类型，它利用功率开关技术，在信号的正半周期和负半周期分别进行放大。

B类放大器适用于需要较高功率输出和较低失真度的射频应用。

2.3 C类放大器C类放大器是一种高效率的放大器类型，但它的线性增益较低。

C类放大器在信号的负半周期截断，只放大正半周期的信号。

C类放大器适合用于功率要求高、失真度要求较低的射频应用。

2.4 D类放大器D类放大器是一种数字化的放大器类型，它利用数字脉冲宽度调制（PWM）技术将射频信号数字化，并通过高频开关进行放大。

D类放大器具有高效率和低失真度的特点，适用于高功率射频应用。

3. 射频功率放大器原理射频功率放大器主要通过调制输入信号来实现对射频信号的放大。

其原理包括输入匹配、功率放大和输出匹配等关键步骤。

3.1 输入匹配输入匹配是保证输入信号能够被最大限度地传递到功率放大器的关键部分。

通过合理设计输入匹配网络，使得输入阻抗与信号源的阻抗相匹配，从而最大限度地减小反射和传输损耗。

3.2 功率放大功率放大是射频功率放大器的核心功能，主要通过功率放大器的放大单元来实现。

放大单元通常采用晶体管作为放大元件，通过合理的电压和电流驱动，将输入信号的功率放大到所需程度。

3.3 输出匹配输出匹配是保证功率放大器输出信号能够被负载（如天线）最大限度地吸收的关键部分。

通过设计输出匹配网络，使得输出阻抗与负载的阻抗相匹配，从而最大限度地减小反射和能量损耗。

射频功率放大器的应用场景
射频功率放大器在许多领域都有广泛的应用场景。

首先，射频功率放大器常常用于通信系统中，包括无线电通信、卫星通信、雷达系统和射频识别（RFID）系统等。

在这些应用中，射频功率放大器用于增加信号的功率，以便信号能够在长距离传输或者穿透障碍物。

此外，射频功率放大器也被广泛应用于医疗设备中，例如核磁共振成像（MRI）系统和医用超声波设备。

在这些设备中，射频功率放大器用于增加信号的强度，以便获得更清晰和准确的医学图像。

另外，射频功率放大器还常见于科学研究领域，例如天文学中的射电望远镜和粒子加速器等。

在这些应用中，射频功率放大器用于处理和放大来自宇宙或者实验中的微弱射频信号，以便进行分析和研究。

除此之外，射频功率放大器还被用于无线电广播、电视广播、航空航天领域、雷达系统、军事通信和电子对抗系统等领域。

总的来说，射频功率放大器在各种通信、医疗、科学研究和军事领域都
有着重要的应用价值，它的作用是增强射频信号的功率，以确保信号能够被准确传输、接收和处理。

宽带射频功率放大器设计射频（Radio Frequency，简称RF）功率放大器在现代通信系统中起着重要的作用。

它的主要功能是将低功率的射频信号放大到足够的功率级别，以便于传输和处理。

宽带射频功率放大器是一种可以在大范围的频率范围内提供高功率放大的设备。

本文将介绍宽带射频功率放大器的设计。

在设计宽带射频功率放大器之前，需要明确一些基本参数和要求。

首先，需要确定放大器的工作频率范围。

宽带放大器通常涵盖几个频率段，因此需要确保在所需的频率范围内具有足够的增益和线性性能。

其次，需要确定放大器的输出功率要求。

输出功率是放大器设计中的一个重要指标，它决定了放大器能够提供的最大信号功率。

最后，需要考虑放大器的线性性能和稳定性。

线性性能是指放大器输出信号与输入信号之间的线性关系，而稳定性是指放大器在工作过程中能够维持恒定的增益和相位特性。

在设计过程中，可以使用不同的拓扑结构和技术来实现宽带射频功率放大器。

其中一种常见的结构是宽带巴氏极双管功率放大器。

该结构使用共射和共基级联的方式来实现高增益和宽带特性。

另一种常用的结构是宽带巴氏极共基功率放大器，它具有简单的结构和高输入阻抗，适用于高频应用。

在选取合适的放大器结构后，还需要选取合适的放大器器件。

常用的射频功率放大器器件包括三极管、场效应晶体管和集成电路。

三极管具有高增益和线性特性，适用于较低频率的应用。

场效应晶体管具有较高的工作频率和功率特性，适用于较高频率的应用。

集成电路则具有更高的集成度和稳定性。

根据特定的应用需求，可以选择合适的器件。

除了放大器器件外，还需要选择合适的匹配网络来实现放大器的输入和输出匹配。

匹配网络能够提高放大器的功率传输效率和线性特性。

常用的匹配网络包括隔离电容、电感和变压器等。

通过合理选择匹配网络的参数，可以实现最佳的匹配效果。

最后，在完成放大器设计后，需要进行仿真和测试验证。

使用电磁仿真软件可以对放大器的工作性能进行模拟和优化。

实际测试可以验证设计的准确性和性能指标的达标情况。

射频功率放大器调试方法说明书一、引言射频功率放大器是一种电子设备，用于增加射频信号的功率并驱动负载。

为了确保放大器的性能达到最佳状态，需要进行调试和测试。

本文将详细介绍射频功率放大器的调试方法，以便用户能够正确地使用和调试该设备。

二、工具和设备准备在开始调试射频功率放大器之前，需要准备以下工具和设备：1. 射频功率放大器设备：确保设备完好并具备正确的电源供应；2. 射频信号发生器：用于提供测试信号；3. 射频功率计：用于测量输出功率以评估放大器的性能；4. 示波器：用于观察和分析信号波形；5. 连接线和适配器：确保所有设备之间的连接稳定可靠。

三、调试步骤以下是射频功率放大器的调试步骤：步骤1：搭建连接1. 将射频信号发生器的输出连接到放大器的输入端；2. 将放大器的输出端连接到射频功率计，以便测量输出功率。

步骤2：供电1. 确保射频功率放大器的电源已连接；2. 打开电源，并确保电源指示灯亮起。

步骤3：调整增益1. 将射频信号发生器的频率设置为所需的值；2. 逐渐增加放大器的增益，观察输出功率的变化；3. 调整增益至输出功率达到预期水平。

步骤4：测试和分析1. 使用射频功率计测量输出功率，并记录结果；2. 使用示波器观察输出波形，确保信号质量符合要求；3. 如有需要，可以根据信号特性进行调整，并重新进行测试。

步骤5：性能评估根据测试结果进行性能评估，包括输出功率、线性度、频率响应等指标。

根据评估结果，可以决定是否需要进一步调整放大器的参数或进行其他修正。

四、注意事项在进行射频功率放大器的调试过程中，需要注意以下事项：1. 根据放大器的规格和要求，确保输入信号的频率、功率范围等参数合适；2. 在调试过程中，应注意放大器的工作温度和电源供应的稳定性；3. 避免输入信号过大或过小，以防损坏放大器或导致不准确的测试结果；4. 在进行调整和测试时，应尽量减小干扰和噪音，以确保测试结果的准确性。

五、总结本文提供了射频功率放大器的调试方法说明书，详细介绍了调试所需的工具和设备准备、调试步骤以及注意事项。

射频功率放大器市场分析现状1. 引言射频功率放大器是一种广泛应用在通信和无线电频谱等领域的关键设备。

随着无线通信技术的发展和智能设备的普及，射频功率放大器市场呈现出快速增长的趋势。

本文将对射频功率放大器市场的现状进行分析。

2. 市场规模与增长趋势根据市场研究数据，射频功率放大器市场在过去几年内呈现出稳定的增长态势。

在2019年，射频功率放大器市场的规模超过XX亿美元，并预计将在未来几年持续增长。

这主要得益于5G通信技术的推广以及物联网设备的快速发展。

预计到2025年，射频功率放大器市场规模将达到XX亿美元，年均增长率将超过XX%。

3. 市场驱动因素射频功率放大器市场的快速增长受到以下几个因素的驱动：3.1 5G通信技术的普及随着5G通信技术的普及，射频功率放大器成为关键的基础设备之一。

5G技术的高速、低延迟的特点，需要更高功率的射频放大器来实现数据传输。

因此，5G通信技术对射频功率放大器市场带来了巨大的需求。

3.2 物联网设备的快速发展物联网设备的快速发展也推动了射频功率放大器市场的增长。

随着越来越多的设备连接到互联网，包括智能家居、智能工厂和智能城市等，对射频功率放大器的需求不断增加。

射频功率放大器在物联网设备中起到关键作用，能够加强信号的传输和覆盖范围。

3.3 军事和航空航天领域的需求除了通信领域，射频功率放大器在军事和航空航天领域也有重要应用。

军事通信、雷达和卫星通信等应用都需要高功率的射频放大器来增加信号强度。

随着军事和航空航天领域的发展，对射频功率放大器的需求还将进一步增加。

4. 市场竞争格局射频功率放大器市场具有较高的竞争度。

目前，市场上主要的射频功率放大器供应商包括公司A、公司B和公司C等。

这些公司在技术研发、产品质量和市场渗透等方面展现出竞争优势。

另外，全球范围内还有一些新兴的射频功率放大器供应商正在崛起，这些公司凭借创新技术和较低的价格进入市场，并与传统供应商展开竞争。

5. 市场前景与挑战射频功率放大器市场的前景仍然广阔，随着5G技术和物联网的不断发展，射频功率放大器的需求将持续增加。

基本概念射频功率放大器(RF PA)是发射系统中的主要部分，其重要性不言而喻。

在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大（缓冲级、中间放大级、末级功率放大级）获得足够的射频功率以后，才能馈送到天线上辐射出去。

为了获得足够大的射频输出功率，必须采用射频功率放大器。

在调制器产生射频信号后，射频已调信号就由RF PA将它放大到足够功率，经匹配网络，再由天线发射出去。

放大器的功能，即将输入的内容加以放大并输出。

输入和输出的内容，我们称之为“信号”，往往表示为电压或功率。

对于放大器这样一个“系统”来说，它的“贡献”就是将其所“吸收”的东西提升一定的水平，并向外界“输出”。

如果放大器能够有好的性能，那么它就可以贡献更多，这才体现出它自身的“价值”。

如果放大器存在着一定的问题，那么在开始工作或者工作了一段时间之后，不但不能再提供任何“贡献”，反而有可能出现一些不期然的“震荡”，这种“震荡”对于外界还是放大器自身，都是灾难性的。

射频功率放大器的主要技术指标是输出功率与效率，如何提高输出功率和效率,是射频功率放大器设计目标的核心。

通常在射频功率放大器中，可以用LC谐振回路选出基频或某次谐波，实现不失真放大。

除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。

分类根据工作状态的不同，功率放大器分类如下：传统线性功率放大器的工作频率很高，但相对频带较窄，射频功率放大器一般都采用选频网络作为负载回路。

射频功率放大器可以按照电流导通角的不同，分为甲（A）、乙（B）、丙（C）三类工作状态。

甲类放大器电流的导通角为360°，适用于小信号低功率放大，乙类放大器电流的导通角等于180°，丙类放大器电流的导通角则小于180°。

乙类和丙类都适用于大功率工作状态，丙类工作状态的输出功率和效率是三种工作状态中最高的。

射频功率放大器大多工作于丙类，但丙类放大器的电流波形失真太大，只能用于采用调谐回路作为负载谐振功率放大。

射频功率放大器工作原理一、前言射频功率放大器是无线电通信系统中重要的组成部分，它能够将低功率射频信号放大为高功率输出信号，以满足通信系统的传输要求。

本文将详细介绍射频功率放大器的工作原理。

二、射频功率放大器的基本结构射频功率放大器通常由输入匹配网络、放大器核心和输出匹配网络三部分组成。

其中输入匹配网络负责将输入信号与放大器核心相匹配，输出匹配网络则负责将放大器输出与负载相匹配。

三、射频功率放大器的工作原理1. 放大器核心放大器核心是射频功率放大器最重要的部分，它决定了整个系统的增益和性能。

常见的核心包括晶体管、管子等。

以晶体管为例，其工作原理如下：当输入信号进入晶体管时，它会在基极和发射极之间形成一个电场。

如果这个电场足够强，就会使得基极与发射极之间形成一个导电通道，从而导致晶体管处于饱和状态。

在饱和状态下，晶体管可以看做一个电阻，其阻值与输入信号的幅度成反比例关系。

因此，当输入信号变大时，晶体管的阻值就会变小，从而使得输出信号的幅度也随之增大。

2. 输入匹配网络输入匹配网络是将输入信号与放大器核心相匹配的重要部分。

它通常由电容、电感等元件组成，并且需要根据放大器核心的特性进行调整。

在输入信号进入放大器前，它需要通过输入匹配网络进行调整。

如果匹配不好，就会导致信号反射和损耗等问题。

3. 输出匹配网络输出匹配网络是将放大器输出与负载相匹配的重要部分。

它通常由电容、电感等元件组成，并且需要根据负载特性进行调整。

在放大器输出进入负载前，它需要通过输出匹配网络进行调整。

如果匹配不好，就会导致功率损失和负载反射等问题。

四、射频功率放大器的分类射频功率放大器可以根据其工作方式和应用场景进行分类。

常见的分类方法包括：1. 按工作方式分类（1）线性功率放大器：能够在保持线性特性的同时实现高增益和高输出功率。

（2）非线性功率放大器：能够在保持高效率的同时实现高增益和高输出功率。

2. 按应用场景分类（1）宽带功率放大器：适用于需要处理多频段信号的场景，如广播电视、移动通信等。
