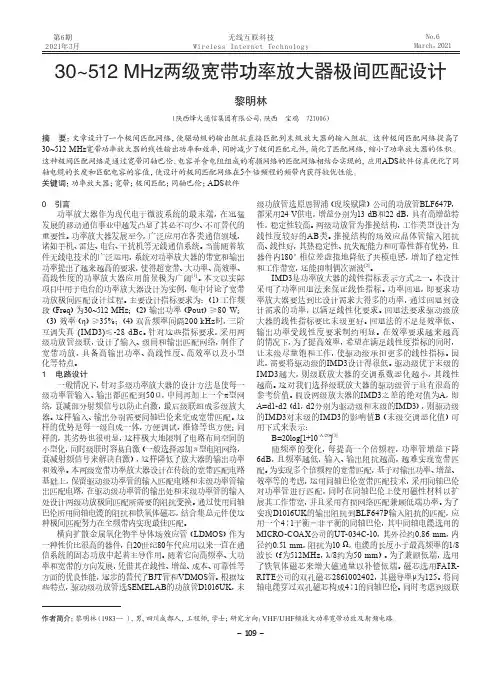

第6期2021年3月No.6March，20210 引言功率放大器作为现代电子微波系统的最末端，在迅猛发展的移动通信事业中越发凸显了其必不可少、不可替代的重要性。
功率放大器发展至今，广泛应用在各类通信领域，诸如手机、雷达、电台、干扰机等无线通信系统。
当前随着软件无线电技术的广泛运用，系统对功率放大器的带宽和输出功率提出了越来越高的要求，使得超宽带、大功率、高效率、高线性度的功率放大器应用前景极为广阔[1]。
本文以实际项目中用于电台的功率放大器设计为实例，集中讨论了宽带功放极间匹配设计过程。
主要设计指标要求为：（1）工作频段（Freq ）为30~512 MHz ；（2）输出功率（Pout ）≥80 W ；（3）效率（η）≥35%；（4）双音频率间隔200 kHz 时，三阶互调失真 (IMD3)≤-28 dBc 。
针对这些指标要求，采用两级功放管级联，设计了输入、级间和输出匹配网络，制作了宽带功放，具备高输出功率、高线性度、高效率以及小型化等特点。
1 电路设计一般情况下，针对多级功率放大器的设计方法是使每一级功率管输入、输出都匹配到50Ω，中间再加上一个π型网络，衰减部分射频信号以防止自激，最后级联组成多级放大器。
这样输入、输出分别需要同轴巴伦来完成宽带匹配。
这样的优势是每一级自成一体，方便调试，维修等也方便；同样的，其劣势也很明显，这样极大地限制了电路布局空间的小型化，同时级联时容易自激（一般选择添加π型电阻网络，衰减射频信号来解决自激），这样降低了放大器的输出功率和效率。
本两级宽带功率放大器设计在传统的宽带匹配电路基础上，保留驱动级功率管的输入匹配电路和末级功率管输出匹配电路，在驱动级功率管的输出处和末级功率管的输入处设计两级功放极间匹配所需要的阻抗变换。
通过使用同轴巴伦所用同轴电缆的阻抗和铁氧体磁芯，结合集总元件使这种极间匹配努力在全频带内实现最佳匹配。
横向扩散金属氧化物半导体场效应管（LDMOS ）作为一种性价比很高的器件，自20世纪80年代应用以来一直在通信系统的固态功放中起着主导作用。
本文主要对射频功率放大器电路设计进行介绍，主要介绍了射频功率放大器电路设计思路部分，以及部分设计线路图一、阻抗匹配设计大多数PA都内部集成了到50欧姆的阻抗匹配设计网络，不过也有一些高功率PA 将输出端匹配放在集成芯片外部，以减小芯片面积。
常用的匹配设计有微带线匹配设计、分立器件匹配设计网络等，在典型设计中有可能会将两者共同使用，以改善因为分立器件数值不连续带来的匹配设计不佳的问题。
PA阻抗匹配设计原理和射频中的阻抗匹配相同，都是共轭匹配设计，主要实现功率的最大传输。
常用工具可以使用Smith圆图来观察阻抗匹配设计变化，同时用ADS软件来完成仿真。
二、谐波抑制由本人微博《射频功率放大器 PA 的基本原理和信号分析》得知，谐波一般是由器件的非线性产生的倍频分量。
谐波抑制对于CE、FCC认证显得尤为重要。
由于谐波的频率较分散，所以一般采用无源滤波器来衰减谐波分量，达到抑制谐波的效果。
不仅PA，其它器件包括调制信号输出端都有可能产生谐波，为了避免PA对谐波进行放大，有必要在PA输入端即添加抑制电路。
上图所示无源滤波器常用于2.4G频段的芯片输出端位置，该滤波器为五阶低通滤波器，截止频率约为3GHz，对2倍频和3倍频的抑制分别达到45.8dB和72.8dB。
使用无源滤波器实现谐波抑制有以下优点：l 简单直接，成本有优势l 良好的性能并且易于仿真l 可以同时实现阻抗匹配设计三、系统设计优化系统设计优化主要从电源设计，匹配网络设计出发，实现PA性能的稳定改善。
3.1 电源设计功率放大器是功耗较大的器件，在快速开关的时候瞬间电流非常大，所以需要在主电源供电路径上加至少10uF的陶瓷电容，同时走线尽量宽，让电容放置走线上，充分利用电容储能效果。
PA供电电源一般有开关噪声和来自其它模块的耦合噪声，可以在PA靠近供电管脚处放置一些高频陶瓷电容。
有必要也可以加扼流电感或磁珠来抑制电源噪声。
从SE2576L的结构框图可以看出，该PA一共由三级放大组成，每一级都单独供电，前面两级作为小信号电压增大以及开关偏置电路，其工作电流较小，最后一级功率放大，其电流很大。
射频功率放大器射频功率放大器(RF PA)是各种无线发射机的重要组成部分。
在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。
为了获得足够大的射频输出功率，必须采用射频功率放大器。
目录一、什么是射频功率放大器二、射频功率放大器技术指标三、射频功率放大器功能介绍四、射频功率放大器的工作原理五、射频放大器的芯片六、射频功率放大器的技术参数七、射频放大器的功率参数八、射频功率放大器组成结构九、射频功率放大器的种类正文一、什么是射频功率放大器射频功率放大器是发送设备的重要组成部分。
射频功率放大器的主要技术指标是输出功率与效率。
除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。
射频功率放大器是对输出功率、激励电平、功耗、失真、效率、尺寸和重量等问题作综合考虑的电子电路。
在发射系统中，射频功率放大器输出功率的范围可以小至mW，大至数kW，但是这是指末级功率放大器的输出功率。
为了实现大功率输出，末前级就必须要有足够高的激励功率电平。
射频功率放大器的主要技术指标是输出功率与效率，是研究射频功率放大器的关键。
而对功率晶体管的要求，主要是考虑击穿电压、最大集电极电流和最大管耗等参数。
为了实现有效的能量传输，天线和放大器之间需要采用阻抗匹配网络。
二、射频功率放大器技术指标1、工作频率范围一般来讲，是指放大器的线性工作频率范围。
如果频率从DC开始，则认为放大器是直流放大器。
2、增益工作增益是衡量放大器放大能力的主要指标。
增益的定义是放大器输出端口传送到负载的功率与信号源实际传送到放大器输入端口的功率之比。
增益平坦度，是指在一定温度下，整个工作频带范围内放大器增益的变化范围，也是放大器的一个主要指标。
3、输出功率和1dB压缩点(P1dB)当输入功率超过一定量值后，晶体管的增益开始下降，最终结果是输出功率达到饱和。

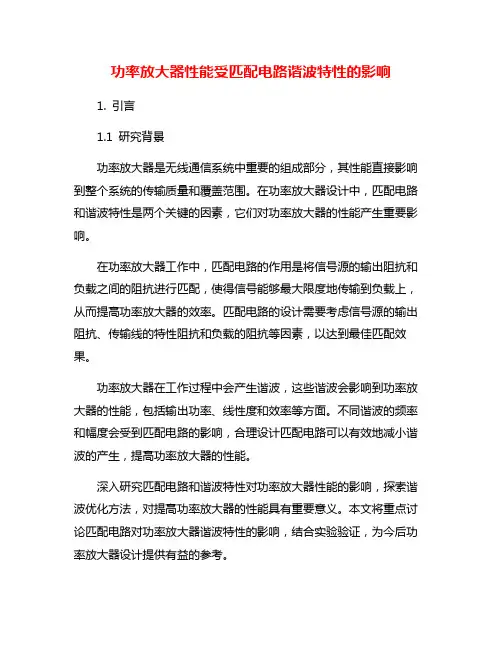

功率放大器性能受匹配电路谐波特性的影响1. 引言1.1 研究背景功率放大器是无线通信系统中重要的组成部分，其性能直接影响到整个系统的传输质量和覆盖范围。
