第2章自测题、习题解答自测题2一、在括号内用“”或“X”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5 ）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。
（）解：（1 ）X （2）V （3）X （4）X （5）V （6）X （7）X试分析图所示各电路是否能够放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
解：（a ） 不能。
因为输入信号被直流电源U BB 短路。
（b ） 可能。
（c ） 不能。
因为输入信号作用于基极与地之间，不能驮载（叠加）在静 态电压之上，必然失真。
（d ） 不能。
晶体管将因发射结电压过大而损坏。
（e ） 不能。
因为输入信号被C 2短路。
（f ） 不能。
因为输出信号被U CC 短路，恒为零。
（g ） 可能。
（h ） 可能。
（i ） 不能。
因为T 截止。
已知U cc = 12V ,晶体管的=100 , R b = 100k Q 。
填空：要求先填文字表达式后填得数。
（1）当U j = 0V 时，测得U BEQ =，若要基极电流I BQ = 20 A ,则R b 和R W 之和R b = ____ k Q; 而右测得 U CEQ = 6V ,贝~ ____________________________ k Qo （2）若测得输入电压 有效值U i =5mV 时，输出电压(d> to m(g!1 (h) (0图 T2- 2在图T2 — 3所示电路中,有效值U ° =, 则电压放大倍数 A = __________________ 沁 ____ 。
基本放大电路习题（含答案）一、选择题A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定2在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是A.饱和失真B.截止失真C.交越失真D.频率失真3晶体三极管的关系式iE=f(uEB)|uCB代表三极管的A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性4在由PNP晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是A．饱和失真B.截止失真C.交越失真D.频率失真5对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。
1).Rb减小时，输入电阻Ri2).Rb增大时，输出电阻Ro3).信号源内阻R增大时，输入电阻Ri4).负载电阻RL增大时，电压放大倍数|Au||Uo|U5).负载电阻RL减小时，输出电阻Ro6.有两个放大倍数相同、输入和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下测得A的输出电压小。
这说明A的A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小7．三极管的穿透电流ICEO是集-基反向饱和电流的倍.A.aB.1+βC.β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。
如图2所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。
如图3所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。
A.放大区B.饱和区C.截止区图1图2图3图49如图4所示放大电路中，①若Rb=100kΩ，Rc=1.5kΩ，三极管的β=80，在静态时，该三极管处于_________；A.放大状态B.饱和状态C.截止状态D.倒置工作状态②集电极电阻Rc的作用是_________；A.放大电流B.调节IBQC.防止输出信号交流对地短路，把放大了的电流转换成电压D.调节ICQ③用直流电压表测得VCE≈VCC，可能是因为______；A.Rb开路B.RL短路C.Rc开路D.Rb过小④若VCC≈12V,Rc＝2kΩ,IC计算值为1mA，用直流电压表测得VCE＝8V，这说明_______；A.工作正常B.三极管c－e极间开路C.三极管b－e极间开路D.电容C2短路⑤当Rc、Rb的参数分别为_________时，该电路的静态工作点处在放大区，β=100；A.5.6kΩ,10kΩB.5.6kΩ,510kΩC.5.6kΩ,1MΩD.100kΩ,1MΩ⑥若仅当Rb增加时，VCEQ将______；若仅当Rc减小时，VCEQ将______；若仅当RL增加时，VCEQ将_____；若仅当β减小（换三极管）时，VCEQ将_____。
放大电路练习题及答案一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1，输入电阻高、输出电阻低。
2．三极管的偏置情况为发射结正向偏置，集电结反向偏置时，三极管处于饱和状态。
3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的输入电阻高。
4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的输出电阻低。
5．常用的静态工作点稳定的电路为分压式偏置放大电路。
6．为使电压放大电路中的三极管能正常工作，必须选择合适的静态工作点。
7．三极管放大电路静态分析就是要计算静态工作点，即计算I B 、I C 、U CE三个值。
8．共集放大电路（射极输出器）的集电极极是输入、输出回路公共端。
9．共集放大电路（射极输出器）是因为信号从发射极极输出而得名。
（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数电压放大倍数接近于1 。
11．画放大电路的直流通路时，电路中的电容应断开。
12．画放大电路的交流通路时，电路中的电容应短路。
13．若静态工作点选得过高，容易产生饱和失真。
14．若静态工作点选得过低，容易产生截止失真。
15．放大电路有交流信号时的状态称为动态。
16．当输入信号为零时，放大电路的工作状态称为静态。
17．当输入信号不为零时，放大电路的工作状态称为动态。
18．放大电路的静态分析方法有估算法、图解法。
19．放大电路的动态分析方法有微变等效电路法、图解法。
20．放大电路输出信号的能量来自直流电源。
二、选择题1、在图示电路中，已知U CC＝12V，晶体管的β＝100，'R＝100kΩ。
当i U＝0V时，测得U BE＝0.7V，b若要基极电流I B＝20μA，则R W为 kΩ。
AA. 465B. 565C.400D.3002.在图示电路中，已知U CC＝12V，晶体管的β＝100，若测得I B＝20μA，U CE＝6V，则R c＝ k Ω。
AA.3B.4C.6D.3003、在图示电路中，已知U CC＝12V，晶体管的β＝100，'R＝100kΩ。
一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1， 输入电阻高 、 输出电阻低 。
2．三极管的偏置情况为 发射结正向偏置，集电结反向偏置 时，三极管处于饱和状态。
3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的 输入电阻高 。
4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的 输出电阻低 。
5．常用的静态工作点稳定的电路为 分压式偏置放大 电路。
6．为使电压放大电路中的三极管能正常工作，必须选择合适的 静态工作点 。
7．三极管放大电路静态分析就是要计算静态工作点，即计算 I B 、 I C 、 U CE 三个值。
8．共集放大电路（射极输出器）的 集电极 极是输入、输出回路公共端。
9．共集放大电路（射极输出器）是因为信号从 发射极 极输出而得名。
（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数 电压放大倍数接近于1 。
11．画放大电路的直流通路时，电路中的电容应 断开 。
12．画放大电路的交流通路时，电路中的电容应 短路 。
13．若静态工作点选得过高，容易产生 饱和 失真。
14．若静态工作点选得过低，容易产生 截止 失真。
15．放大电路有交流信号时的状态称为 动态 。
16．当 输入信号为零 时，放大电路的工作状态称为静态。
17．当 输入信号不为零 时，放大电路的工作状态称为动态。
18．放大电路的静态分析方法有 估算法 、 图解法 。
19．放大电路的动态分析方法有 微变等效电路法 、 图解法 。
20．放大电路输出信号的能量来自 直流电源 。
二、选择题1、在图示电路中，已知U C C ＝12V ，晶体管的β＝100，'b R ＝100k Ω。
当i U ＝0V 时，测得U B E ＝0.7V ，若要基极电流I B ＝20μA ，则R W 为 k Ω。
AA. 465B. 565C.400D.3002.在图示电路中，已知U C C ＝12V ，晶体管的β＝100，若测得I B ＝20μA ，U C E ＝6V ，则R c ＝ k Ω。
第3章思考题与习题3.6 在题3.5图示的放大器中当改变电路参数和输入信号时，用示波器观察输出电压u o ,，发现有如题3.6图（a ）、（b ）、（c ）和（d ）所示的四种波形，试求：题3.6图（1）指出它们有无失真。
如有失真，属于何种类型（饱和或截止）？ （2）分析造成上述波形失真的原因，并提出改进措施。
解：（1） （a ） 无失真 （b ） 截止失真（c ） 饱和失真 （d ）饱和失真和截止失真（2） （b ） 截止失真 静态工作点设置偏低，减小Rb 电阻或增大Rc （c ） 饱和失真 静态工作点设置偏高，增大Rb 电阻或减小Rc （d ）饱和失真和截止失真 减小输入信号3.7 在题3.7图中，设R b =300k Ω，R C =2.5k Ω，U BE ≈0.7V ，C 1、C 2的容抗可忽略，β=100，Ω='300bbr 。
试计算： （1）静态工作点。
（2）电压放大倍数A u 。
（3）如加大输入信号的幅值，则首先出现什么性质的失真（饱和还是截止）？为减小失真应改变那个电阻元件的阻值？增大还是减小？u u u u + -φφ + -U o ·Ω 题3.5图题3.7图解：（1）mA R U U I bBEQCC BQ 02.03007.07.6=-=-=mA I I BQ CQ 202.0100=⨯==βV R I U U C CQ CC CEQ 7.125.27.6=⨯-=-= （2）Ω=+=+=K I r BQ be 6.102.02630026300 1256.1105.2100-=⨯-=-=beL C u r R R A β（3）CEQ L C CQ U V V R R I =>=7.14)( ∴首先出现饱和失真。
为减小失真应增大b R 电阻或减小C R 。
3.12 设题3.12图示放大器中三极管的β=100，U BE ≈0.7V 。
（1）求静态工作点Q ；（2）画出微变等效电路；（3）求io u ∙∙=U U A ；（4）求so ∙∙=U U A s u ；（5）求R i 和R o 。
习题1. 选择题。
(1)功率放大电路的转换效率是指。
A．输出功率与晶体管所消耗的功率之比B．输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比(2)乙类功率放大电路的输出电压信号波形存在。
A．饱和失真B．交越失真C．截止失真(3)乙类双电源互补对称功率放大电路中，若最大输出功率为2W，则电路中功放管的集电极最大功耗约为。
A．0.1W B．0.4W C．0.2W(4)在选择功放电路中的晶体管时，应当特别注意的参数有。
A．βB．I CM C．I CBO D．U(BR)CEO E．P CM(5)乙类双电源互补对称功率放大电路的转换效率理论上最高可达到。
A．25% B．50% C．78.5%(6)乙类互补功放电路中的交越失真，实质上就是。
A. 线性失真B. 饱和失真C. 截止失真(7) 功放电路的能量转换效率主要与有关。
A. 电源供给的直流功率B. 电路输出信号最大功率C. 电路的类型解：(1)B (2)B (3)B (4)B D E (5)C (6)C (7)C2. 如图7.19所示电路中，设BJT的β=100，U BE=0.7V，U CES=0.5V，I CEO=0，电容C对交流可视为短路。
输入信号u i为正弦波。
(1)计算电路可能达到的最大不失真输出功率P om？(2)此时R B应调节到什么数值？(3)此时电路的效率η=？ou 12V+图7.19 题2图解：(1)先求输出信号的最大不失真幅值。
由解题2图可知：ωt sin om OQ O U U u += 由C C om OQ V U U ≤+与C ES om OQ U U U ≥-可知：C ES C C om 2U V U -≤即有2C ESC C om U V U -≤因此，最大不失真输出功率P om 为：()W 07.2818122C ES C C L2om om ≈⨯-=⎪⎪⎭⎫ ⎝⎛=U V R U P (2)当输出信号达到最大幅值时，电路静态值为： ()C ES C C C ES C ES C C OQ 212U V U U V U +=+-= 所以 A 72.0825.0122L CES CC L OQ CC CQ≈⨯-=-=-=R U V R U V Im A 2.7CQ BQ==βII k Ω57.12.77.012BQ BE CC B ≈-=-=I U V R (3) %24%10072.01207.2CQ CC om V om ≈⨯⨯===I V P P P η 甲类功率放大电路的效率很低。

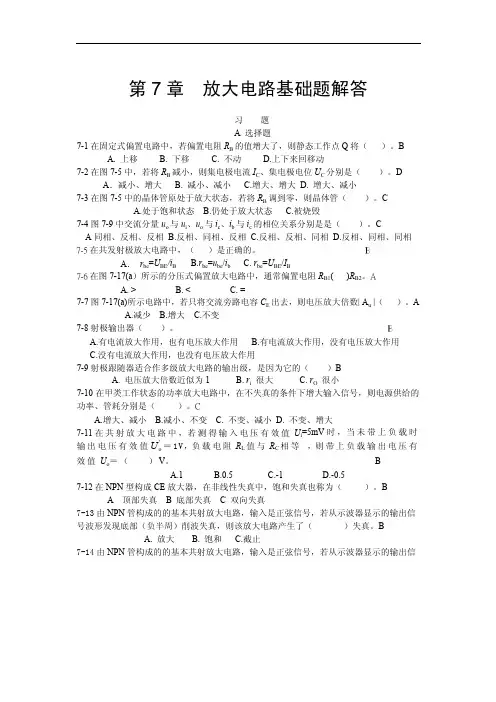

第7章放大电路基础题解答习题A 选择题7-1在固定式偏置电路中，若偏置电阻R B的值增大了，则静态工作点Q将（）。
BA. 上移B. 下移C. 不动D.上下来回移动7-2在图7-5中，若将R B减小，则集电极电流I C、集电极电位U C分别是（）。
D A．减小、增大 B. 减小、减小 C.增大、增大 D. 增大、减小7-3在图7-5中的晶体管原处于放大状态，若将R B调到零，则晶体管（）。
CA.处于饱和状态B.仍处于放大状态C.被烧毁7-4图7-9中交流分量u o与u i、u o与i c、i b与i c的相位关系分别是是（）。
CA同相、反相、反相 B.反相、同相、反相 C.反相、反相、同相 D.反相、同相、同相7-5在共发射极放大电路中，（）是正确的。
BA．r be=U BE/i B B.r be=u be/i b C. r be=U BE/I B7-6在图7-17(a）所示的分压式偏置放大电路中，通常偏置电阻R B1( )R B2。
AA. >B. <C. =7-7图7-17(a)所示电路中，若只将交流旁路电容C E出去，则电压放大倍数| A u |（）。
AA.减少B.增大C.不变7-8射极输出器（）。
BA.有电流放大作用，也有电压放大作用B.有电流放大作用，没有电压放大作用C.没有电流放大作用，也没有电压放大作用7-9射极跟随器适合作多级放大电路的输出级，是因为它的（）BA. 电压放大倍数近似为1B. r i很大C. r O很小7-10在甲类工作状态的功率放大电路中，在不失真的条件下增大输入信号，则电源供给的功率、管耗分别是（）。
CA.增大、减小B.减小、不变C. 不变、减小D. 不变、增大7-11在共射放大电路中，若测得输入电压有效值U i=5mV时，当未带上负载时U＝1V，负载电阻R L值与R C相等，则带上负载输出电压有输出电压有效值'o效值U o＝（）V。
BA.1B.0.5C.-1D.-0.57-12在NPN型构成CE放大器，在非线性失真中，饱和失真也称为（）。
放大电路试题及答案一、选择题（每题5分，共20分）1. 在放大电路中，三极管的放大作用是通过什么实现的？A. 电流放大B. 电压放大C. 功率放大D. 电阻放大答案：C2. 下列哪个元件不是放大电路中常用的？A. 电阻B. 电容C. 二极管D. 电感答案：C3. 放大电路的静态工作点通常由什么决定？A. 电源电压B. 负载电阻C. 偏置电阻D. 信号源答案：C4. 放大电路的输出信号与输入信号的相位关系如何？A. 同相B. 反相C. 无关系D. 有时同相有时反相答案：B二、填空题（每题5分，共20分）1. 放大电路的输入阻抗越大，其对前级电路的_________越小。
答案：负载2. 放大电路的输出阻抗越小，其对后级电路的_________越大。
答案：驱动能力3. 为了稳定放大电路的静态工作点，通常采用_________偏置方式。
答案：分压4. 放大电路的放大倍数通常用_________表示。
答案：电压增益三、简答题（每题10分，共20分）1. 请简述放大电路中静态工作点的调整方法。
答案：调整静态工作点通常通过改变偏置电路中的偏置电阻值来实现，以确保三极管工作在放大区，避免截止或饱和。
2. 放大电路中为什么需要引入负反馈？答案：引入负反馈可以提高放大电路的稳定性，减小输入信号的非线性失真，改善放大电路的频率响应，同时还可以提高放大倍数的稳定性。
四、计算题（每题20分，共40分）1. 已知放大电路的输入信号电压为1mV，输出信号电压为2V，求放大电路的电压放大倍数。
答案：电压放大倍数 = 输出信号电压 / 输入信号电压 = 2V / 1mV = 20002. 假设一个放大电路的静态工作点为V_BE = 0.7V，V_CC = 12V，R_B = 100kΩ，R_E = 1kΩ，求该电路的静态集电极电流I_C。
答案：I_C = (V_CC - V_BE) / (R_B + (β+1) * R_E) = (12V -0.7V) / (100kΩ + (100+1) * 1kΩ) = 0.1mA。
第7章放大电路基础题解答习题A 选择题7-1在固定式偏置电路中，若偏置电阻R B的值增大了，则静态工作点Q将（）。
BA. 上移B. 下移C. 不动D.上下来回移动7-2在图7-5中，若将R B减小，则集电极电流I C、集电极电位U C分别是（）。
D A．减小、增大 B. 减小、减小 C.增大、增大 D. 增大、减小7-3在图7-5中的晶体管原处于放大状态，若将R B调到零，则晶体管（）。
CA.处于饱和状态B.仍处于放大状态C.被烧毁7-4图7-9中交流分量u o与u i、u o与i c、i b与i c的相位关系分别是是（）。
CA同相、反相、反相 B.反相、同相、反相 C.反相、反相、同相 D.反相、同相、同相7-5在共发射极放大电路中，（）是正确的。
BA．r be=U BE/i B B.r be=u be/i b C. r be=U BE/I B7-6在图7-17(a）所示的分压式偏置放大电路中，通常偏置电阻R B1( )R B2。
AA. >B. <C. =7-7图7-17(a)所示电路中，若只将交流旁路电容C E出去，则电压放大倍数| A u |（）。
AA.减少B.增大C.不变7-8射极输出器（）。
BA.有电流放大作用，也有电压放大作用B.有电流放大作用，没有电压放大作用C.没有电流放大作用，也没有电压放大作用7-9射极跟随器适合作多级放大电路的输出级，是因为它的（）BA. 电压放大倍数近似为1B. r i很大C. r O很小7-10在甲类工作状态的功率放大电路中，在不失真的条件下增大输入信号，则电源供给的功率、管耗分别是（）。
CA.增大、减小B.减小、不变C. 不变、减小D. 不变、增大7-11在共射放大电路中，若测得输入电压有效值U i=5mV时，当未带上负载时U＝1V，负载电阻R L值与R C相等，则带上负载输出电压有输出电压有效值'o效值U o＝（）V。
BA.1B.0.5C.-1D.-0.57-12在NPN型构成CE放大器，在非线性失真中，饱和失真也称为（）。
BA 顶部失真B 底部失真C 双向失真7-13由NPN管构成的的基本共射放大电路，输入是正弦信号，若从示波器显示的输出信号波形发现底部（负半周）削波失真，则该放大电路产生了（ ）失真。
BA. 放大B. 饱和C.截止7-14由NPN管构成的的基本共射放大电路，输入是正弦信号，若从示波器显示的输出信电工与电子技术2 号波形发现顶部（正半周）削波失真，则该放大电路产生了（ ）失真。
CA. 放大B.饱和C.截止7-15由NPN 管构成的的基本共射放大电路，输入是正弦信号，若从示波器显示的输出信号波形发现底部削波失真，这是由于静态工作点电流I C （ ）造成。
BA.过小B. 过大C.不能确定7-16由NPN 管构成的的基本共射放大电路，输入是正弦信号，若从示波器显示的输出信号波形发现顶部削波失真，这是由于静态工作点电流I C （ ）造成。
AA. 过小B. 过大C. 不能确定7-17为了提高交流放大电路的输入电阻，应选用( )电路作为输入级。
CA. 功率放大器B.共发射极放大电路C. 射极输出器7-18某放大电路在负载开路时的输出电压为4V ，接入3K Ω的负载电阻后，输出电压降为3V 。
这说明该放大器的输出电阻为( )。
BA. 0.5K ΩB. 1K ΩC. 2K ΩD. 3K Ω7-19在分压式偏置放大电路中，除去旁路电容C E ，下列说法正确的是( )。
AA. 输出电阻不变B. 静态工作点改变C. 电压放大倍数增大D. 输入电阻减小 7-20在基本放大电路中，交流参数r i 较大，下列说法正确的是( )。
AA. 从信号源取用较大电流，增加了信号源的负担B. 实际加在放大电路的输入电压较大，从而增大输出电压C.会降低前级放大电路的电压放大倍数7-21引起晶体管放大电路产生非线性失真的原因是 。
AA. 静态工作点不合适或输入信号幅值过大B. β值过小C. 直流电源U CC 值过高 7-22在基本放大电路中，提高直流电源U CC 的值，其它电路参数不变，则直流负载线的低斜率( ) 。
CA. 减小B.增大C.不变7-23采用分压式偏置放大电路，下列说法正确的是 。
AA. 起到稳定静态工作点的作用B.带负载能力增强C. 提高了电压放大倍数B、基本题7-24试判断如题7-24图所示的各电路能否放大交流电压信号？为什么？（a） （b） （c） （d）题7-24图7-24解：图（a ）能，因为符合组成原则；图(b)不能，因为R B 等于零了；图(c)不能，因为R C 等于零了；图(d)能，因为符合组成原则.7-25电路如题7-25图所示。
已知U CC =12V ，R B =100k Ω，R W =400K Ω， R C ＝4K Ω，β＝37.5, 当滑动变阻器的触点在中间位置时求静态值并画直流负载线。
（设U BE = 0V ）第7章 放大电路基础题解答 3题7-25图7-25解： I B =0.04mA 、I C =1.5mA 、V CE =6V ；在u CE -i C 座标平面上过（12V ，0mA ）及（0V ，3mA ）两点连线就是直流负载线7-26电路如题7-26图所示。
图中R S 、R E 、R B1、R B2、、R C 、R L 、U CC 均已知；求：I C 、I B 、U CE题7-26图7-26解：E E C C CC CE C B E BE B B CC B E C R I R I U U I I R U R R U R I I −−==−+≈≈,,/)(212β7-27 已知如题7-27图所示电路中，三极管均为硅管，且β=50，试估算静态值IBQ 、I CQ 、U CEQ 。
题7-27图 7-27解： 图（a ）mA I BQ 075.0=，mA I CQ 742.3=，V V CEQ 7.0=；图(b) mA I BQ 016.0=，mA I CQ 796.0=，V V CEQ 883.3=7-28电路如题7-28图所示，已知 U CC = 12V，R C =4 k Ω，R L =4 k Ω，R B =300 kΩ，β=37.5 试求： （1）放大电路的静态值；（2）求放大倍数、输入电阻、输出电阻。
题7-28图解:（1） 038667.03006.012=−=−=BBE CC B R U U I （mA ）电工与电子技术4 547.1038667.040=×==B C I I β（mA ）812.5547.1412=×−=−=C C CC CE I R U U （V）（2）2//==′L C LR R R （k Ω）Ω=Ω=+=+=k I r B be 872.0872038667.0/26200/26200743.91872.0240−=×−=′−=beL u r R A β r i =0.87k Ωr o =4 k Ω7-29实验时，用示波器测得由NPN 管组成的共射放大电路的输出波形如题7-29图所示，（1）说明它们各属于什么性质的失真（饱和、截止）？（2）怎样调节电路参数才能消除失真？题7-29图7-29解：图（a）为饱和失真, 应该调大R B ；图（b）为饱和与截止失真, 应该减少输入幅度；图（c）为截止失真, 应该调小R B7-30在题7-30(a)图所示放大电路中R L =6k Ω， U BEQ 忽略不计，请回答：(1)请画出该电路图的直流通路图、微变等效电路图；(2)已知该电路工作时的直流和交流负载线如图P2-9b 所示，请计算电路中各电路参数R B 、R C1、R C2、V CC 和β的取值；(3)请计算电路的电压放大倍数u A ；(4)请计算电路的输入电阻r i 、输出电阻r o ；（5）定性说明若将电容C 3开路，对电路会产生什么影响？（6）如果)(sin 25mV t u i ω=，那么o u波形是否会产生失真？若产生失真现象，请指出属于何种失真。
(a) （b ）题7-30图7-30解： (2)R B =(U CC -U BEQ )/I BQ =400kΩ、U CC =12V、 R C1=1kΩ、R C2=3 kΩ、β=50(3) 714.35−=u A(4) r i =2.794 k Ω、r o =3k Ω（5）电容C 3开路，u A 会提高，不失真的输出幅度会提高，但是输出电阻回增大（6）不会产生失真第7章 放大电路基础题解答57-31已知某放大电路的输出电阻为3 k Ω，输出端的开路电压的有效值U o =3V ，试问该放大电路接有负载电阻R L =6k Ω时，输出电压将下降到多少？7-31 263360)(=+×=+=L oc o L o R R U R U V 7-32如题7-32图所示的电路中，已知U CC = 12 V ，R B =300 k Ω，R C =2 k Ω，R E =2 k Ω，三极管的β=50。
