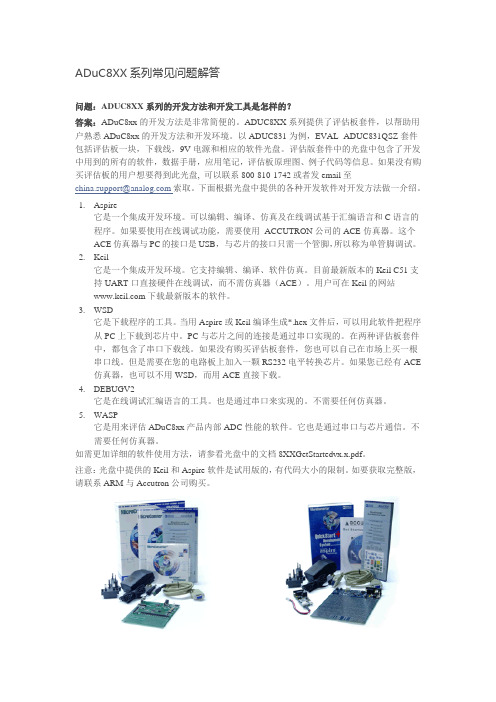

ADuC8XX系列常见问题解答问题：ADUC8XX系列的开发方法和开发工具是怎样的？答案：ADuC8xx的开发方法是非常简便的。
ADUC8XX系列提供了评估板套件，以帮助用户熟悉ADuC8xx的开发方法和开发环境。
以ADUC831为例，EVAL- ADUC831QSZ套件包括评估板一块，下载线，9V电源和相应的软件光盘。
评估版套件中的光盘中包含了开发中用到的所有的软件，数据手册，应用笔记，评估板原理图、例子代码等信息。
如果没有购买评估板的用户想要得到此光盘, 可以联系800-810-1742或者发email至china.support@索取。
下面根据光盘中提供的各种开发软件对开发方法做一介绍。
1.Aspire它是一个集成开发环境。
可以编辑、编译、仿真及在线调试基于汇编语言和C语言的程序。
如果要使用在线调试功能，需要使用ACCUTRON公司的ACE仿真器。
这个ACE仿真器与PC的接口是USB，与芯片的接口只需一个管脚，所以称为单管脚调试。
2.Keil它是一个集成开发环境。
它支持编辑、编译、软件仿真。
目前最新版本的Keil C51支持UART口直接硬件在线调试，而不需仿真器（ACE）。
用户可在Keil的网站下载最新版本的软件。
3.WSD它是下载程序的工具。
当用Aspire或Keil编译生成*.hex文件后，可以用此软件把程序从PC上下载到芯片中。
PC与芯片之间的连接是通过串口实现的。
在两种评估板套件中，都包含了串口下载线。
如果没有购买评估板套件，您也可以自己在市场上买一根串口线。
但是需要在您的电路板上加入一颗RS232电平转换芯片。
如果您已经有ACE 仿真器，也可以不用WSD，而用ACE直接下载。
4.DEBUGV2它是在线调试汇编语言的工具。
也是通过串口来实现的。
不需要任何仿真器。
5.WASP它是用来评估ADuC8xx产品内部ADC性能的软件。
它也是通过串口与芯片通信。
不需要任何仿真器。
如需更加详细的软件使用方法，请参看光盘中的文档8XXGetStartedvx.x.pdf。

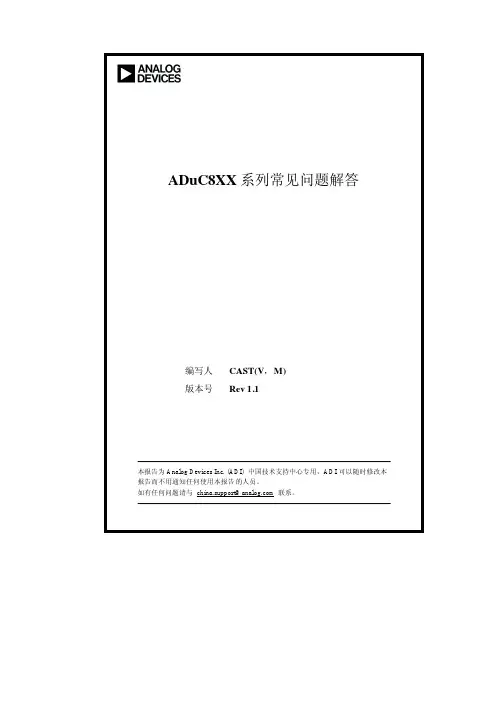

ADuC8XX系列常见问题解答编写人CAST(V，M)版本号Rev 1.1------------------------------------------------------------------------------------------------------------ 本报告为Analog Devices Inc. (ADI) 中国技术支持中心专用，ADI可以随时修改本报告而不用通知任何使用本报告的人员。
如有任何问题请与china.support@ 联系。
------------------------------------------------------------------------------------------------------------目录1 简介 (1)1.1 产品简介 (1)1.2 参考资料 (1)2 ADuC8XX系列常见问题 (1)2.1 ADUC8XX系列开发工具问题 (1)2.1.1 ADUC8XX系列的开发方法和开发工具是怎样的？ (1)2.1.2 为什么无法下载程序至ADuC8XX? (2)2.1.3 在使用ASPIRE软件时，会出现“Can not find POD”的错误。
(3)2.1.4 在使用Keil编译时，程序是否会有大小的限制？ (3)2.1.5 如何通过WSD向DATA FLASH中下载数据？数据文件格式是怎样的 (3)2.2 ADuC8XX系列应用问题 (4)2.2.1 如何扩展MicroConverter 外部数据存储区？ (4)2.2.2 为什么晶体不起振？ (4)2.2.3 内部温度传感器的作用是什么？ (5)2.2.4 MicroConverter分别有模拟地和数字地引脚，PCB中如何处理？ (5)2.2.5 ADuC841/842/843为什么时钟不能到16MHz? (6)2.2.6 P0口做输出时应该怎么设置？ (6)2.2.7 使用I2C接口时需要注意什么？ (6)2.2.8 如何使用内部的XRAM? (6)2.2.9 以前用ADUC812, 哪些产品可以作为它的升级产品？管脚是否兼容，它们之间的差异是什么？ (7)2.2.10 在使用UART口进行硬件调试时，有的定时器无法使用？ (7)2.2.11 ADuC8XX的辅助DAC上电后的状态是什么？ (7)2.2.12 TIC如何使用？ (7)2.2.13 我使用uC004中的串口下载协议来下载我的代码。

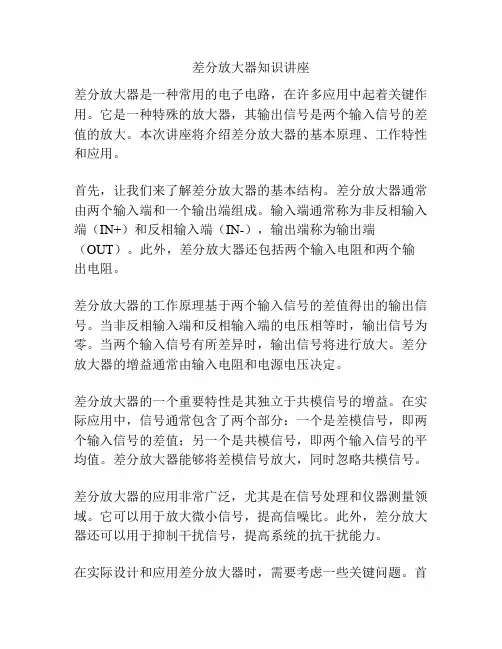

差分放大器知识讲座差分放大器是一种常用的电子电路，在许多应用中起着关键作用。
它是一种特殊的放大器，其输出信号是两个输入信号的差值的放大。
本次讲座将介绍差分放大器的基本原理、工作特性和应用。
首先，让我们来了解差分放大器的基本结构。
差分放大器通常由两个输入端和一个输出端组成。
输入端通常称为非反相输入端（IN+）和反相输入端（IN-），输出端称为输出端（OUT）。
此外，差分放大器还包括两个输入电阻和两个输出电阻。
差分放大器的工作原理基于两个输入信号的差值得出的输出信号。
当非反相输入端和反相输入端的电压相等时，输出信号为零。
当两个输入信号有所差异时，输出信号将进行放大。
差分放大器的增益通常由输入电阻和电源电压决定。
差分放大器的一个重要特性是其独立于共模信号的增益。
在实际应用中，信号通常包含了两个部分：一个是差模信号，即两个输入信号的差值；另一个是共模信号，即两个输入信号的平均值。
差分放大器能够将差模信号放大，同时忽略共模信号。
差分放大器的应用非常广泛，尤其是在信号处理和仪器测量领域。
它可以用于放大微小信号，提高信噪比。
此外，差分放大器还可以用于抑制干扰信号，提高系统的抗干扰能力。
在实际设计和应用差分放大器时，需要考虑一些关键问题。
首先是电源电压的选择，它既要满足电路工作的要求，又要保证稳定性和可靠性。
其次是输入电阻和输出电阻的合理选择，以提高电路的性能。
此外，还需要注意差分放大器输入端的匹配性，以保证信号的准确性和稳定性。
总之，差分放大器是一种重要的电子电路，其工作原理基于两个输入信号的差值。
它具有独立于共模信号的增益特性，广泛应用于信号处理和测量领域。
在实际设计和应用中，需要考虑电源电压、输入输出电阻以及输入端匹配性等关键问题。
希望通过本次讲座，使大家对差分放大器有更深入的了解。
谢谢大家！差分放大器是一种常用的电子电路，在许多应用中起着关键作用。
它是一种特殊的放大器，其输出信号是两个输入信号的差值的放大。

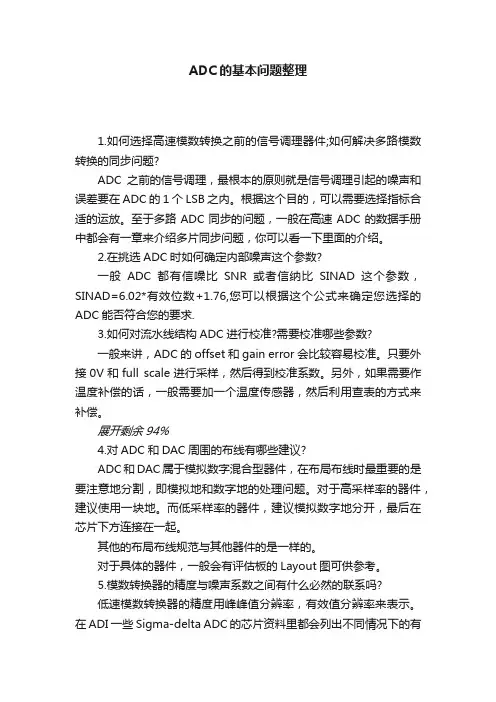

ADC的基本问题整理1.如何选择高速模数转换之前的信号调理器件;如何解决多路模数转换的同步问题?ADC之前的信号调理，最根本的原则就是信号调理引起的噪声和误差要在ADC的1个LSB之内。
根据这个目的，可以需要选择指标合适的运放。
至于多路ADC同步的问题，一般在高速ADC的数据手册中都会有一章来介绍多片同步问题，你可以看一下里面的介绍。
2.在挑选ADC时如何确定内部噪声这个参数?一般ADC都有信噪比SNR或者信纳比SINAD这个参数，SINAD=6.02*有效位数+1.76,您可以根据这个公式来确定您选择的ADC能否符合您的要求.3.如何对流水线结构ADC进行校准?需要校准哪些参数?一般来讲，ADC的offset和gain error会比较容易校准。
只要外接0V和full scale进行采样，然后得到校准系数。
另外，如果需要作温度补偿的话，一般需要加一个温度传感器，然后利用查表的方式来补偿。
展开剩余94%4.对ADC和DAC周围的布线有哪些建议?ADC和DAC属于模拟数字混合型器件，在布局布线时最重要的是要注意地分割，即模拟地和数字地的处理问题。
对于高采样率的器件，建议使用一块地。
而低采样率的器件，建议模拟数字地分开，最后在芯片下方连接在一起。
其他的布局布线规范与其他器件的是一样的。
对于具体的器件，一般会有评估板的Layout图可供参考。
5.模数转换器的精度与噪声系数之间有什么必然的联系吗?低速模数转换器的精度用峰峰值分辨率，有效值分辨率来表示。
在ADI一些Sigma-delta ADC的芯片资料里都会列出不同情况下的有效值分辨率指标。
高速模数转换器的精度可用SNR，SNOB来表示，这些指标也可在资料中找到。
但一般ADC的指标中不会有噪声系数(NF)的指标。
6.如果采用了外部模拟切换开关，那么这个开关总是存在一些电阻的，必然引起一些误差，那么我想问一下有没有什么办法能减少这些误差，分别描述一下用硬件的方法与用软件的方法。
#1楼主：工业应用Sigma-Delta ADC常见问题解答贴子发表于：2008/12/25 13:14:35问题：峰峰值噪声与有效噪声的区别，峰峰值分辨率与有效分辨率的区别？无失码分辨率又是指的什么？答案：无失码分辨率是对ADC线性性能的评价指标。
峰峰值分辨率和有效值分辨率是评价ADC噪声性能的重要指标。
它们之间的关系是峰峰值分辨率＝有效分辨率－2.7 bits这个关系的理论基础是，噪声通常是随机的，并且它的分布是正态分布。
那么Vnoise (peak-to-peak) = Vnoise (rms) x 6.6；99.9%的出现概率如果转换为分辨率，就是2.7位的差别。
（log26.6=2.7）如果对应于ADC的转换结果，峰峰值分辨率是没有跳码的位数，也就是保持稳定的位数。
我们以AD7799为例，在数据手册中都会有两个表格，如下所示：第一个表格是在不同的增益和数据输出速率的条件下有效噪声的值。
第二个表格是在不同的增益和数据输出速率的条件下的有效分辨率和峰峰值分辨率。
例如，在16.7Hz数据输出速率，64倍增益条件下，有效噪声是0.065uV，对应的有效分辨率为20位，峰峰值分辨率为17.5位。
要了解具体的原理和推导，请参见ADI网站上的应用笔记AN-615“Peak to Peak Resolution vs. Effective Resolution”问题：为什么转换结果的后几位总在跳，是不是正常？答案：判断是不是正常要先了解造成这种情况的原因。
如果排除掉输入信号的原因，ADC转换结果的不稳定是由于噪声引起的。
在ADC的数据手册中对ADC在不同配置的情况下的噪声有详细的数据表格。
所以对于用户ADC的转换结果的分析，要进行与数据手册相同测试条件的测试，然后与表格中数据进行比较。
数据手册中的噪声性能表格中的数据结果的测试条件是：使用高精度低噪声的参考电压源，短路ADC的差分输入端并接到正确的共模电平上，然后设置ADC的增益、滤波器系数，C HOP模式，BUFFER状态等等，然后采集足够多的转换结果，一般至少要几百个样本，做噪声分析。

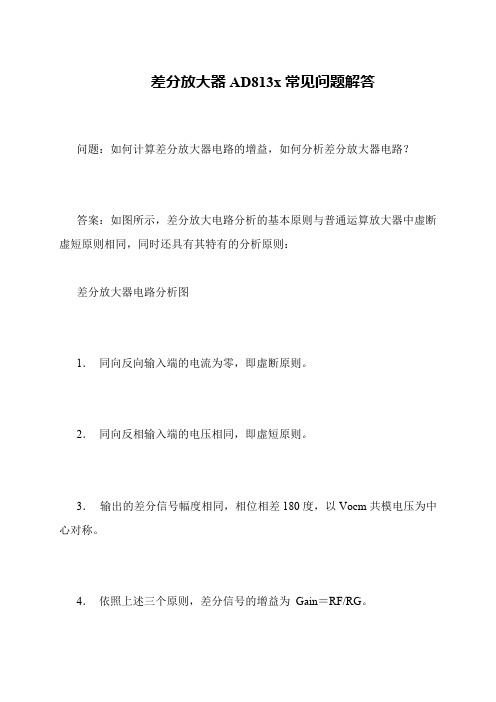

差分放大器AD813x常见问题解答
问题：如何计算差分放大器电路的增益，如何分析差分放大器电路？
答案：如图所示，差分放大电路分析的基本原则与普通运算放大器中虚断虚短原则相同，同
时还具有其特有的分析原则：
差分放大器电路分析图
1．同向反向输入端的电流为零，即虚断原则。
2．同向反相输入端的电压相同，即虚短原则。
3．输出的差分信号幅度相同，相位相差180度，以Vocm共模电压为中心对称。
4．依照上述三个原则，差分信号的增益为Gain＝R F/R G。
问题：为什么电路的输出不正确？
答案：对于差分放大器的应用来讲，要得到正确的输出，必须要注意以下几点：
1．输出信号的摆幅必须在数据手册指定的范围内。
以AD8137为例，在单电源5V的情况下，V out-与V out+都必须在450mV～4.55V之内（见下表）
2．输入端信号的范围必须在数据手册指定的范围之内。
以AD8137为例，在单电源5V的情况下，+IN与-IN的电压必须在1～4V之内。
（见下表）
数据手册单电源5V供电的芯片指标
在你的电路中，一定要先进行分析计算，检查输出端电压和输入端共模信号的范围是否在数据手册指定范围之内（请注意电源电压的条件）。
对于单电源供电的情况，更容易出现问题。
下面我们以AD8137举例说明怎样判断电路是否能够正常工作？
AD8137双电源供电放大电路
如图，这是AD8137在+/-5V电源供电情况下的一个放大电路。
输入是一个8Vpp的信号。
按照虚短、虚断的原则，根据2.1的分析，差分信号增益是1，即，差分输出每一端的摆幅都是+/-2V，但相位相差180度。
由于Vocm加入了2.5V的共模电压，因此得到Voutp和Voutn的电压为2.5V+/-2.0 V和2.5V-/+2.0V，即0.5V～4.5V的范围内。
这个信号范围符合数据手册+/-5V电源供电情况下的指标（－4.55V~+4.55V）。
然后我们计算输入端的共模电压，按照虚短、虚断的原则，Vinn的电压是Voutp在两个1K ohm电阻上面的中点分压，即得到如图红色所示的共模电压为Vinn=1.25V+/-1.0V，即0.25V~2.25V，这也符合+/-5V供电下数据手册对输入共模电压的要求（－4V～＋4V）。
所
以此电路满足要求，会正确工作。
下图是各点的波形。
AD8137双电源供电电路各点波形
但是，如果上面的电路改为单电源5V供电，电路就会有问题。
如下图所示，
AD8137单电源供电电路
所有的分析都同双电源供电相同，我们会发现输出电压的范围0.5V～4.5V符合数据手册在单电源＋5V供电情况下的指标450mV～4.55V，但是输入端共模电压的范围0.25V~2.25V
却超出了数据手册的要求（1～4V）。
所以，在这种情况下，得到的输出如下图，信号已经
发生失真。
AD8137单电源供电情况下错误的输出
在这种情况下，可以试着调节Vocm端的值（请注意，Vocm端加入的电压范围也有要求，请参见数据手册），或者改变电路增益，或者减小输入信号的幅值，使输入端和输出端的范
围都满足要求。
前面的情况是输入信号中不含直流共模成分，当输入信号含有直流偏置时，也要注意输入端
和输出端的电压范围。
下面是一个例子。
AAD8137 输入信号偏置在1V DC的电路
如上图所示，此图的区别在于输入信号有一个1V的直流偏置。
这样我们以同样的方法分析电路，这个1V的输入会在两个输出端各加入0.5V的直流正负偏置。
得到如图所示的输入端的电压和输出端的电压值，我们看到此时V outp端的电压1V～5V已经超出了规定的－
4.55V~+4.55V范围。
所以得到的结果如下图所示
AD8137输入加入1V DC偏置的错误结果
解决的方法是可以使用交流耦合，如下图
使用交流耦合的AD8137放大电路
这样，输入端和输出端的范围都正确了。
结果如下图所示
采用交流耦合后正确的结果
所以在使用AD813x时，一定要先计算各点的电压，然后与数据手册上相同供电电源电压条件下的指标相比较，确定电路是否工作正常。
另外一个电路检查的方法是使用ADI网站上提供的SPICE模型进行仿真，这样更加直观。
同时ADI网站上还提供了在线的AD813X 差分放大器辅助计算工具，可以帮你检查电路的正确性。
这个工具的链接是
/zh/amplifiers-and-comparators/differential-amplifiers/AD8138/pro
ducts/product.html。
问题：单端输入时的端接问题？
答案：在高速应用中，有必要对差分放大器进行端接。
如下图所示，信号源阻抗为50Ω，
峰峰值为2V，我们希望输出为1V。
根据单端输入时输入阻抗计算公式，差分电路的输入阻抗实际是267Ω。
因此，我们要用267Ω负载匹配50Ω的信号源，计算可知，需要对地接61.9Ω的电阻，如下图所示。
上图中，将虚线框中的电路做戴维南等效，如图中绿色电路。
可以看出，源电压是1.1V而不是1V，同时，28Ω电阻与200Ω电阻串联，这增加了RG，即降低了增益。
上图中，为使两个反馈环匹配，在反向端增加28Ω的电阻，以保持反馈比相同。
同时，为了得到1V的电压输出，将两个反馈电阻改为205Ω。
高速差分ADC驱动放大器AD8137及其应用
慧聪网 2006年1月18日11时30分信息来源：国外电子元器件
AD8137是ADI公司推出的轨对轨输出低成本全差分高速放大器，它具有低噪声、低失真和宽动态范围，可用于驱动12位ADC，非常适用于要求低成本和低功耗的系统。
AD8137采用ADI公司新一代的XFCB双极型制造工艺，内部的共模反馈结构使之可以通过施加于一个引脚上的电压来控制其输出的共模电压。
AD8137内部的反馈环可实现平衡输出，同时还可以抑制偶次谐波失真。
利用AD8137很容易实现全差分和单端-差分结构，在典型连接下，四只电阻器组成的外部反馈网络可决定放大器的闭环增益，这一点使其具有极大的灵活性。
点击此处查看全部新闻图片
1 AD8137的主要特点
AD8137具有以下主要特点：
·全差分；
·外部增益可调；
·输出共模电压可调；
·输入偏移电压和电流很低；
·具有110MHz的大信号带宽和450V/μs的转换速率；
·轨对轨输出；
·电源电压低且具有掉电特性；
·5V供电时的静态电流只有2.6mA，待机模式时为450μA；
·全差分和单端-差分两种工作方式；
·电源电压范围为3V～12V。
图1是AD8137的8脚SOIC封装图。
2 器件工作原理
点击此处查看全部新闻图片
AD8137含内部共模参考电压的共模电路以及偏置关断电路，其原理框图如图2所示。
AD8137的输入跨导部分是一个H桥，它的输出电流镜像到高阻结点CP和CN。
输出部分是传统的H桥驱动电路，带着普通的发射装置驱动结点+OUT和-OUT。
AD8137采用两个反馈环来分别控制差模和共模反馈。
它的差模增益由外部电阻决定，这与传统放大器一样。
而输出共模电压则由一个受外部Vocm输入控制的内部反馈环决定。
这样的结构使其可以很容易地任意设定输出的共模电压，而不影响放大器的差模增益。
在共模反馈环中，共模反馈放大器ACM用来对输出共模电压进行采样，然后通过负反馈迫使输出的共模电压等于VOCM引脚输入的电压。
也就是说，在反馈环的作用下，输出共模电压向Vocm处的输入电压变化。
通常情况下，内部偏置发生器设定Vocm的值约为电源电压的一半，因此，在Vocm输入浮置时，输出共模电压约为电源电压的一半。
由于内部偏置发生器的源阻抗比较大，因此，如有输出阻抗相对较小的外部电源电压，那么，它将代替Vocm输入到AD8137上。
点击此处查看全部新闻图片
3 AD8137的应用
图3是AD8137的一个典型连接电路，该电路采用外部RF/RG匹配网络。
其差分输入端VAP和VAN作为求和点，加到VOCM端的外部参考电压可决定输出共模电压。
同时，两个输出端以平衡方式输出的VOP和VON与其输入信号相对应。
应当说明的是，在一些单端-差分转换的应用中，如果采用单电源电压供电，设计时必须注意放大器输入端上共模电压VACM的动态范围。
此外，当AD8137输入电路呈现的输入阻抗与终端电阻器串联时，必须考虑它的负载效应，即单端输入时的阻抗匹配问题。
