压力管路水力计算

流体力学孔口管嘴出流与管路水力计算流体力学是研究流体运动和力学性质的物理学科。

在水力学中，孔口管嘴出流和管路水力计算是流体力学的一个重要应用。

1.孔口管嘴出流孔口管嘴出流是指在一定压力差下，流体从孔口或管嘴中流出的现象。

它是一种自由射流，不受管道限制，流速和流量可以自由变化。

对于理想流体来说，根据贝努利定律和连续性方程，可以得出孔口管嘴出流速度的计算公式：v = √(2gh)其中，v为出流速度，g为重力加速度，h为液面距离孔口或管嘴的高度差。

可以看出，出流速度与液面高度差成正比，与重力加速度的平方根成正比。

对于真实流体来说，考虑到粘性和摩擦等因素，出流速度会稍有减小。

此时，可以使用液体流量系数进行修正。

液体流量系数是指实际流量与理论流量之比，一般使用实验数据来确定。

根据实验结果，可以通过乘以液体流量系数来修正出流速度的计算。

管路水力计算是指在给定管道材料、管径和流体性质的条件下，计算流体在管路中的流动状态、压力损失以及流量等参数。

管路水力计算是实际工程中常见的问题，它可以帮助我们了解管道的输送性能和节能问题。

管道中的流体运动受到多个因素的影响，包括管道长度、管道粗糙度、流速、流量等。

在水力学计算中，一般常用的公式有达西公式和罗斯诺-魏谢巴赫公式。

达西公式可以用来计算管道中流体的摩阻损失，它的计算公式为：ΔP=λ(L/D)(v^2/2g)其中，ΔP为管道中的压力损失，L为管道长度，D为管道直径，v为流速，g为重力加速度，λ为摩阻系数，也称为达西摩阻系数。

罗斯诺-魏谢巴赫公式则可以用来计算管路中流体的水力损失，它的计算公式为：ΔP=ρ(h_f+h_m)其中，ΔP为管路中的总压力损失，ρ为流体密度，h_f为摩阻压力损失，也称为莫阿P（Moody）摩阻，h_m为各种表面或局部的附加压力损失。

除了达西公式和罗斯诺-魏谢巴赫公式，还有一些经验公式和图表可以用来计算管路的压力损失和流量。

这些公式和图表都是根据实验数据和经验总结得出的，可以帮助工程师在实际应用中进行快速计算。

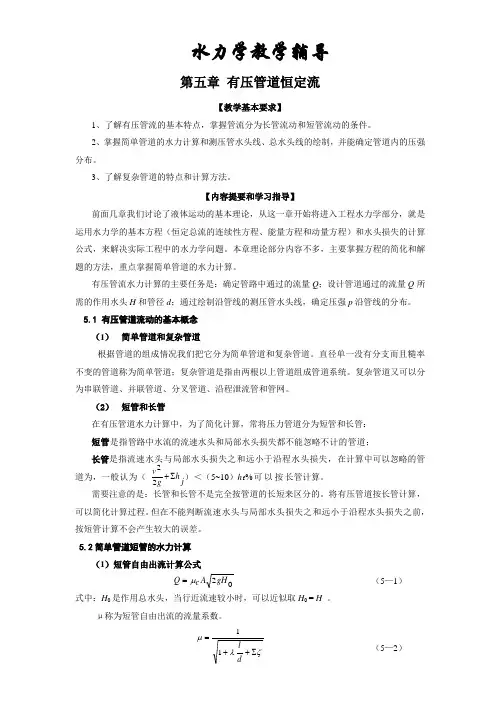

水力学教学辅导第五章 有压管道恒定流【教学基本要求】1、了解有压管流的基本特点，掌握管流分为长管流动和短管流动的条件。

2、掌握简单管道的水力计算和测压管水头线、总水头线的绘制，并能确定管道内的压强分布。

3、了解复杂管道的特点和计算方法。

【内容提要和学习指导】前面几章我们讨论了液体运动的基本理论，从这一章开始将进入工程水力学部分，就是运用水力学的基本方程（恒定总流的连续性方程、能量方程和动量方程）和水头损失的计算公式，来解决实际工程中的水力学问题。

本章理论部分内容不多，主要掌握方程的简化和解题的方法，重点掌握简单管道的水力计算。

有压管流水力计算的主要任务是：确定管路中通过的流量Q ；设计管道通过的流量Q 所需的作用水头H 和管径d ；通过绘制沿管线的测压管水头线，确定压强p 沿管线的分布。

5.1 有压管道流动的基本概念（1） 简单管道和复杂管道根据管道的组成情况我们把它分为简单管道和复杂管道。

直径单一没有分支而且糙率不变的管道称为简单管道；复杂管道是指由两根以上管道组成管道系统。

复杂管道又可以分为串联管道、并联管道、分叉管道、沿程泄流管和管网。

（2） 短管和长管在有压管道水力计算中，为了简化计算，常将压力管道分为短管和长管：短管是指管路中水流的流速水头和局部水头损失都不能忽略不计的管道；长管是指流速水头与局部水头损失之和远小于沿程水头损失，在计算中可以忽略的管道为，一般认为（ ）＜（5~10）h f %可以按长管计算。

需要注意的是：长管和长管不是完全按管道的长短来区分的。

将有压管道按长管计算，可以简化计算过程。

但在不能判断流速水头与局部水头损失之和远小于沿程水头损失之前，按短管计算不会产生较大的误差。

5.2简单管道短管的水力计算（1）短管自由出流计算公式（5—1）式中：H 0是作用总水头，当行近流速较小时，可以近似取H 0 = H 。

μ称为短管自由出流的流量系数。

（5—2）j h g v ∑+2202gH A c Q μ=ζλμ∑++=d l 11（2）短管淹没出流计算公式（5—3） 式中：z 为上下游水位差，μc 为短管淹没出流的流量系数（5—4） 请特别注意：短管自由出流和淹没出流的计算关键在于正确计算流量系数。

一、管路水力计算的基本原理1、一般管段中水的质量流量G,kg/h,为已知;根据G查询热水采暖系统管道水力计算表,查表确定比摩阻R后,该管段的沿程压力损失Py=Rl就可以确定出来;局部压力损失按下式计算1Σξ--------表示管段的局部阻力系数之和,查表可知;可求得各个管段的总压力损失22、也可利用当量阻力法求总压力损失：当量阻力法是在实际工程中的一种简化计算方法;基本原理是将管段的沿程损失折合为局部损失来计算,即34式中ξd——当量局部阻力系数;计算管段的总压力损失ΔP可写成5令ξz h = ξd +Σξ式中ξz h|——管段的这算阻力系数6又7则8设管段的总压力损失9各种不同管径的A值和λ/d值及ξz h可查表;根据公式9编制水力计算表;3、当量长度法当量长度法是将局部损失折算成沿程损失来计算的一种简化计算方法,也就是假设某一管段的局部压力损失恰好等于长度为ld的某段管段的沿程损失,即10式中ld为管段中局部阻力的当量长度,m;管段的总压力损失ΔP可写成ΔP = Py + Pj = Rl + Rld = Rlzh 11式中lzh为管段的折算长度,m;当量长度法一般多用于室外供热管路的水力计算上;二、热水采暖系统水力计算的方法1、热水采暖系统水力计算的任务a、已知各管段的流量和循环作用压力,确定各管段管径;常用于工程设计;b、已知各管段的流量和管径,确定系统所需的循环作用压力;常用于校核计算;c、已知各管段管径和该管段的允许压降,确定该管段的流量;常用于校核计算;2、等温降法水力计算方法2-1 最不利环路计算1最不利环路的选择确定采暖系统是由各循环环路所组成的,所谓最不利环路,就是允许平均比摩阻最小的一个环路;可通过分析比较确定,对于机械循环异程式系统,最不利环路一般就是环路总长度最长的一个环路;2根据已知温降,计算各管段流量式中Q——各计算管段的热负荷,W;tg——系统的设计供水温度,℃;tg——系统的设计回水温度,℃;3根据系统的循环作用压力,确定最不利环路的平均比摩阻Rpj式中Rpj——最不利环路的平均比摩阻,Pa/mΔP——最不利环路的循环作用压力,Paα——沿程压力损失占总压力损失的估计百分数,查表确定其值Σl——环路的总长度,m4根据Rpj和各管段流量,查表选出最接近的管径,确定该管径下管段的实际比摩阻和实际流速v;5确定各管段的压力损失,进而确定系统总的压力损失;2-2 其他环路计算其他环路的计算是在最不利环路计算的基础上进行的;应遵循并联环路压力损失平衡的规律,来进行各环路的计算;应用等温降法进行水力计算时应注意：（1）如果系统位置循环作用压力,可在总压力损失之上附加10%确定;（2）各并联循环环路应尽量做到阻力平衡,以保证各环路分配的流量符合设计要求;但各并联环路的阻力做到绝对平衡是不可能的,允许有一个差额,但不能过大,否则会造成严重失调;（3）散热器的进流系数跨越式热水采暖系统中,由于一部分直接经跨越管流入下层散热器,散热器的进流系数α取决于散热器支管、立管、跨越管管径的组合情况和立管中的流量、流速情况,进流系数可查图4-3确定;等温降法简便,易于计算,但不易使个并联环路阻力达到平衡,运行时易出现近热远冷的水平失调问题;2-3不等温降法的水力计算方法所谓不等温降的水力计算,就是在单管系统中各立管的温度各不相等的前提下进行水力计算;它以并联环路各节点压力平衡的基本原理进行水力计算;这种计算方法对各立管间的流量分配,完全遵守并联环路节点压力平衡的水力学规律,能使设计工况与实际工况基本一致;进行室内热水采暖系统不等温降的水力计算时,一般从循环环路的最远立管开始;(1)首先任意给定最远立管的温降;一般按设计温降增加2-5℃;由此求出最远立管的计算流量Gj ;根据该立管的流量,选用R或v值,确定最远立管管径和环路末端供、回水干管的管径及相应的压力损失值; (2)确定环路最末端的第二根立管的管径;该立管与上述计算管段为并联管路;根据已知节点的压力损失ΔP,选定该立管管径,从而确定通过环路最末端的第二根立管的计算流量及其计算温度降;(3)按照上述方法,由远至近,一次确定出该环路上供、回水干管各管段的管径及其相应附压力损失以及各立管的管径、计算流量和计算温度降;(4)系统中有很多分支循环环路时,按上述方法计算各个分支循环环路;计算得出的各循环环路在节点压力平衡状况下的流量总和,一般都不会等于设计要求的总流量,最后需要根据并联环路流量分配和压降变化的规律,对初步计算的个循环环路的流量、温降和压降进行调整;最后确定各立管散热器所需的面积;。

给水管道工作压力的计算方法摘要：PVC-U 管材因其重量轻、水力条件好、使用寿命长、安装简单等优点在各种供水管网中应用日益普及。

但是，大口径PVC-U 管材与传统管材相比因价格较高，建设期投资较多，而当今工程方案比选往往忽略动态费用（例日常运行费用等），影响了其推广应用。

为此，通过对PVC-U 管材与传统管材的技术经济比较，为大口径PVC-U 给水管的推广应用创造条件。

关键词：PVC-U 管道方案比选现值费用运行成本一、引言以传统管材（球墨铸铁管、混凝土管道）为计算准则，在传统管材最优实用流速下，以相同输水能力为基准，结合同规格PVC-U 管材进行分析比较。

原始数据：管线流量取Q 总50000 m3/d 0.5787 m3/s；管材选择：球墨铸铁管材DN800（K9 级）；混凝土管DN800PVC-U 管材Φ800×19.6mm管线长度：L 19000m参考依据：《室外给水设计规范》中华人民共和国国家标准《埋地硬聚氯乙烯给水管道工程技术规程》中国工程建设标准化协会标准二、管道的技术可行性分析1、流速计算：式中di:管材内径（m）u：管内水的平均流速（m/s）Q：管材输水量（m3/s）球墨铸铁管DN800（K9 级）流速 1.15 m/s混凝土管DN800 流速1.15 m/sPVC-U 管材流速Φ800×19.6mm（0.63Mpa）管材1.27 米/秒结果表明三种管材流速均在经济流速范围之内是可行的。

2、水力计算：球墨铸铁管水力计算球墨铸铁管内流速＜1.2 m/s 时，单位水头损失可由下式计算。

式中: ：每米管道的水头损失米：管材内径（m）：管内水的流速（m/s）代入得水力坡降系数0.0029m钢筋混凝土管水力计算流速系数C 可按下式计算式中: ：每米管道的水头损失米；：管材内径（m）；R：水力半径满流取d/4；：管内水的流速（m/s）；C：流速系数。

代入得单位水头损失0.00222mPVC-U 管材水力计算塑料管的沿程损失可计算如下：水力摩阻系数λ 由下式计算先确定管内流体的雷诺数Re966216式中Re：管内流体的雷诺数di:管材内径（m）u：管内水的流速（m/s）υ：水在20℃下的粘度1×10-6 （m2/s）故Φ800×19.6mm 管材λ0.011沿程水头损失由下式计算：0.0012 米水柱结果表明，PVC-U 管材由于内壁相当光滑，单位长度水头损失小于同口径铸铁管材或混凝土管，可有效降低水泵的扬程，节约运行成本。

水电站、水利水电工程、压力管等水头压力的计算公式及参数一、工程压力单位:0.01mpa=1米水头（请参考下表）二、水电站有关装机、流量、水头经验公式电站装机容量W=集雨面积S×水头高H×0.3~0.5或W=设计流量Q×水头高H×7电站流量Q=装机容量W÷水头高H÷0.8电站引水洞径R半径=√Q÷（0.27~0.25）或R半径=√Q÷3.14÷2.7三、管径和流速计算、水头损失流量与管径、压力、流速的一般关系，一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式Chezy这里：Q ——断面水流量（m3/s）C ——Chezy糙率系数（m1/2/s）A ——断面面积（m2）R ——水力半径（m）S ——水力坡度（m/m）根据需要也可以变换为其它表示方法:Darcy-Weisbach公式由于这里：hf ——沿程水头损失（mm3/s）f ——Darcy-Weisbach水头损失系数（无量纲）l ——管道长度（m）d ——管道内径（mm）v ——管道流速（m/s）g ——重力加速度（m/s2）水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压安全的条件下，通过水力计算优化设计方案，选择合适的管材和确经济管径。

输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。

四、管道常用沿程水头损失计算公式及适用条件：管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。

第三章管道的水力计算及强度计算第一节管道的流速和流量流体最基本的特征就是它受外力或重力的作用便产生流动。

如图3—1所示装置，如把管道中的阀门打开，水箱内的水受重力作用，以一定的流速通过管道流出。

如果水箱内的水位始终保持不变，那么管道中的流速也自始至终保持不变。

管道中的水流速度有多大?每小时通过管道的流量是多少?这些都是实际工作中经常遇到的问题。

图3—1水在管道内的流动为了研究流体在管道内流动的速度和流量，这里先引出过流断面的概念。

图3—2为水通过管道流动的两个断面1—1及2—2,过流断面指的是垂直于流体流动方向上流体所通过的管道断面，其断面面积用符号A来表示，它的单位为m2或cm2。

图32管流的过流断面a）满流b）不满流流量是指单位时间内，通过过流断面的流体体积。

以符号q v表示，其单位为m3/h, cm3 / h 或m3 / s, cm3 / s。

流速是指单位时间内，流体流动所通过的距离。

以符号。

表示，其单位为m/s或cm / s。

图3—3管流中流速、流量、过流断面关系示意图流量、流速与过流断面之间的关系如下：以水在管道中流动为例，如图3—3所示，在管段上取过流断面1—1，如果在单位时间内水从断面1—1流到断面2—2，那么断面1—1和断面2—2所包围的管段的体积即为单位时间内通过过流断面1—1时水的流量q v,而断面1—1和断面2—2之间的距离就是单位时间内水流所通过的路程，即流速。

由上可知,流量、流速和过流断面之间的关系式为q v=vA (3—1)式(3—1)叫做流量公式,它说明流体在管道中流动时,流速、流量和过流断面三者之间的相互关系,即流量等于流速与过流断面面积的乘积。

如果在一段输水管道中,各过流断面的面积及所输送的水量一定,即在管道中途没有支管与其连接,既没有水流出,也没有水流入,那么管道内各过流断面的水流速度也不会变化；若管段的管径是变化的(即过流断面的面积A 是变化的)，那么管段中各过流断面处的流速也随着管径的变化而变化。

水流压力计算方法与步骤
本文介绍了水流压力计算的基本方法和步骤，具体内容如下：
1. 确定计算参数
首先，需要确定以下计算参数：
- 水的流动速度（单位：米/秒）
- 管道截面积（单位：平方米）
- 管道长度（单位：米）
- 管道摩擦系数
2. 计算管道压力损失
根据水流的流动速度、管道截面积、管道长度和管道摩擦系数，可以计算出管道的压力损失。

常用的计算公式有：
- 阻力损失公式：ΔP = (f * L * ρ * V^2) / (2 * D)，其中，ΔP为
压力损失，f为管道摩擦系数，L为管道长度，ρ为水的密度，V为
水的流动速度，D为管道直径。

3. 计算水流的压力
根据计算得到的管道压力损失，结合起始点的压力，可以计算出水流的终点压力。

计算方法为：
- 终点压力 = 起始点压力 - 管道压力损失
4. 重复计算
如果系统中存在多段管道，需要重复上述步骤，将每段管道的压力损失累加，得到整个系统的压力损失。

最终根据系统的起始点压力，可以计算出各个点的压力。

5. 判断计算结果
根据计算结果，可以判断水流的压力是否满足设计要求。

如果计算得到的压力超过了设计要求，可能需要重新考虑管道直径、摩擦系数等因素，进行调整。

以上就是水流压力计算的基本方法和步骤，希望对您有帮助！。
