泵与风机的分类和特点

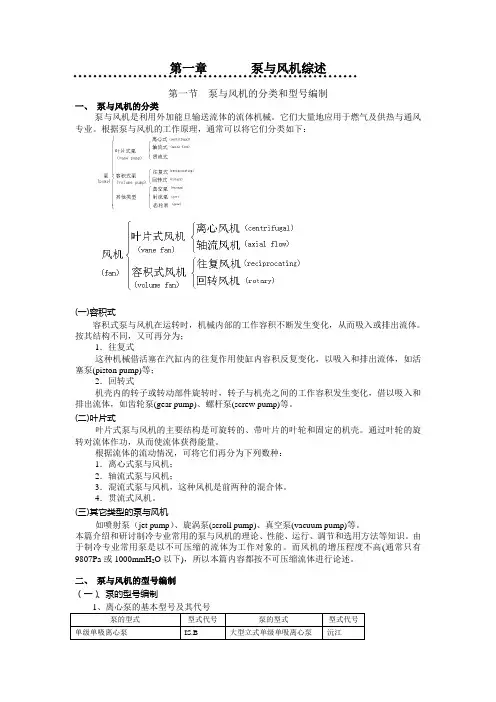

第一章泵与风机综述第一节泵与风机的分类和型号编制一、泵与风机的分类泵与风机是利用外加能旦输送流体的流体机械。

它们大量地应用于燃气及供热与通风专业。

根据泵与风机的工作原理，通常可以将它们分类如下：(一)容积式容积式泵与风机在运转时，机械内部的工作容积不断发生变化，从而吸入或排出流体。

按其结构不同，又可再分为；1．往复式这种机械借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体，如活塞泵(piston pump)等；2．回转式机壳内的转子或转动部件旋转时，转子与机壳之间的工作容积发生变化，借以吸入和排出流体，如齿轮泵(gear pump)、螺杆泵(screw pump)等。

(二)叶片式叶片式泵与风机的主要结构是可旋转的、带叶片的叶轮和固定的机壳。

通过叶轮的旋转对流体作功，从而使流体获得能量。

根据流体的流动情况，可将它们再分为下列数种：1．离心式泵与风机；2．轴流式泵与风机；3．混流式泵与风机，这种风机是前两种的混合体。

4．贯流式风机。

(三)其它类型的泵与风机如喷射泵（jet pump）、旋涡泵(scroll pump)、真空泵(vacuum pump)等。

本篇介绍和研讨制冷专业常用的泵与风机的理论、性能、运行、调节和选用方法等知识。

由于制冷专业常用泵是以不可压缩的流体为工作对象的。

而风机的增压程度不高(通常只有9807Pa或1000mmH2O以下)，所以本篇内容都按不可压缩流体进行论述。

二、泵与风机的型号编制（一）、泵的型号编制1、离心泵的基本型号及其代号泵的型式型式代号泵的型式型式代号单级单吸离心泵IS.B大型立式单级单吸离心泵沅江单级双吸离心泵S.Sh 卧式凝结水泵NB分段式多级离心泵 D 立式凝结水泵NL分段式多级离心泵首级为双吸DS 立式筒袋型离心凝结水泵LDTN分段式多级锅炉给水泵DG 卧式疏水泵NW卧式圆筒型双壳体多级离心泵YG 单吸离心油泵Y中开式多级离心泵DK 筒式离心油泵YT多级前置泵（离心泵）DQ 单级单吸卧式离心灰渣泵PH热水循环泵R 长轴离心深井泵JC大型单级双吸中开式离心泵湘江单级单吸耐腐蚀离心泵IH2、混流泵的基本型号及其代号泵的型式型式代号泵的型式型式代号单级单吸悬臂涡壳式混流泵HB立轴涡壳式混流泵HLWB立式混流泵HL 单吸卧式混流泵FB3、轴流泵的基本型号及其代号泵的形式轴流式立式卧式半调叶式全调叶式型式代号Z L W B Q除上述基本型号表示泵的名称外，还有一系列补充型号表示该泵的性能参数或结构特点。

1． 泵与风机可分为哪几大类？发电厂主要采用哪种型式的泵与风机？为什么？答：泵按产生压力的大小分：低压泵、中压泵、高压泵风机按产生全压得大小分：通风机、鼓风机、压气机发电厂主要采用叶片式泵与风机。

其中离心式泵与风机性能范围广、效率高、体积小、重量轻，能与高速原动机直联，所以应用最广泛。

轴流式泵与风机与离心式相比，其流量大、压力小。

故一般用于大流量低扬程的场合。

目前，大容量机组多作为循环水泵及引送风机。

2． 水泵的扬程和风机的全压二者有何区别和联系？答：单位重量液体通过泵时所获得的能量增加值称为扬程；单位体积的气体通过风机时所获得的能量增加值称为全压联系：二者都反映了能量的增加值。

区别：扬程是针对液体而言，以液柱高度表示能量，单位是m 。

全压是针对气体而言，以压力的形式表示能量，单位是Pa 。

3． 离心式泵与风机有哪些主要部件？各有何作用？答：离心泵叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。

吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。

压出室：收集从叶轮流出的高速流体，然后以最小的阻力损失引入压水管或次级叶轮进口，同时还将液体的部分动能转变为压力能。

导叶：汇集前一级叶轮流出的液体，并在损失最小的条件下引入次级叶轮的进口或压出室，同时在导叶内把部分动能转化为压力能。

密封装置：密封环：防止高压流体通过叶轮进口与泵壳之间的间隙泄露至吸入口。

轴端密封：防止高压流体从泵内通过转动部件与静止部件之间的间隙泄漏到泵外。

离心风机叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能蜗壳：汇集从叶轮流出的气体并引向风机的出口，同时将气体的部分动能转化为压力能。

集流器：以最小的阻力损失引导气流均匀的充满叶轮入口。

进气箱：改善气流的进气条件，减少气流分布不均而引起的阻力损失。

4． 目前火力发电厂对大容量、高参数机组的引、送风机一般都采用轴流式风机，循环水泵也越来越多采用斜流式（混流式）泵，为什么？答：轴流式泵与风机与离心式相比，其流量大、压力小。

泵与风机期末总结一、引言泵与风机是机械工程中的两个重要设备，广泛应用于工业生产和民用领域。

泵是将机械能转化为流体能，将液体或气体从一处输送到另一处的机械装置；而风机是利用风力进行能量转换，将空气或气体输送或排除的装置。

本文对泵与风机的种类、工作原理、性能参数及应用进行总结与分析。

二、泵的种类与工作原理1. 泵的种类泵按照流体性质可分为液体泵和气体泵。

液体泵根据压力不同可分为低压泵和高压泵；根据工作方式可分为容积泵、离心泵和轴流泵等。

气体泵主要包括气体增压泵和真空泵，应用于压缩、输送和抽气等领域。

2. 泵的工作原理液体泵的工作原理是利用机械能将泵入口处的液体吸入泵内，然后通过泵内的叶轮或蜗壳等装置将能量转化为压力能，将液体推送到泵出口处。

液体泵的工作原理主要包括容积泵原理、离心泵原理和轴流泵原理。

容积泵是根据容积周期性变化的原理进行工作的。

它通过转子与外壳之间的密封空间容积改变来输送液体。

常见的容积泵包括柱塞泵、齿轮泵和螺杆泵等。

离心泵是靠转子产生的离心力将流体从入口处吸入泵内，然后通过离心力的作用将液体推向泵出口。

离心泵的工作原理类似于离心离子分离器，根据物质密度和大小的不同将液体分离。

轴流泵是利用涡轮产生的涡旋流将液体推向泵出口。

当液体进入轴流泵时，涡轮将液体转化为径向和切向速度，然后利用涡轮产生的离心力将液体推向出口。

三、风机的种类与工作原理1. 风机的种类风机按照工作原理可分为离心风机和轴流风机。

根据风机的电机安装位置可分为内装电机风机和外装电机风机；根据叶片数量可分为单级风机和多级风机。

2. 风机的工作原理离心风机是利用机械能将空气吸入风机内，然后通过叶轮产生的离心力将空气推向出口的装置。

离心风机根据叶轮的设计和工作原理可分为前曲叶式、后曲叶式、直叶式和斜流叶式等。

轴流风机是通过叶轮产生的轴向力将空气推动到出口的装置。

它与离心风机不同，离心风机是靠离心力将空气推出，而轴流风机是靠轴向力将空气推出。

泵与风机的分类及工作原理..泵和风机是工业和生活中常见的设备，它们都是将流体或气体运动的机械。

本文将详细介绍泵与风机的分类及工作原理，并对常见的泵和风机进行简要介绍和分析。

一、泵的分类及工作原理泵是一种将液体或气体从一个地方输送到另一个地方的机械。

泵的分类主要根据其工作原理和结构分为以下几种：1.位移泵位移泵是一种常见的泵，它主要由一个活塞或转子和固定壳体组成。

当活塞或转子运动时，泵室里的体积发生改变，从而使液体或气体被吸入或排出。

常见的位移泵有柱塞泵、齿轮泵和螺杆泵等。

2.离心泵离心泵是利用离心力将液体或气体从低压区域输送到高压区域的一种泵。

它主要由旋转轴和离心叶片组成，当旋转轴转动时，离心力使液体或气体被向外挤压，从而达到输送目的。

离心泵适用于输送许多种液体，如水、油、气和各种化工介质。

3.轴流泵轴流泵是利用轴向力将液体或气体从低压区域输送到高压区域的一种泵。

它主要由叶轮和固定外壳组成，当旋转叶轮时，液体或气体在叶轮的冲击作用下被向前推动，从而达到输送目的。

轴流泵适用于输送大量液体或气体，如排水、灌溉、空调和通风等。

二、风机的分类及工作原理风机是一种将气体运动的机械，主要被用于通风、换气和风力发电等领域。

根据其工作原理和结构，风机可以分为以下几种：1.轴流风机轴流风机是一种将气体沿轴向运动的风机，主要由叶轮和外壳组成，在旋转时，叶轮的冲击作用使得气体被沿轴向推进，从而产生风流。

轴流风机适用于需要大量气体流动的环境，如矿山、隧道和建筑通风等。

2.离心风机离心风机是一种将气体沿射流方向运动的风机，主要由叶轮、进出口和外壳组成，当叶轮旋转时，气体被向外挤压，产生射流效应，从而产生风流。

离心风机适用于需要中等或较高压力的环境，如工厂、检测实验室和船舶空调等。

3.混流风机混流风机是一种将气体沿射流和轴向运动的风机，它是轴流风机和离心风机的结合，主要由叶轮和外壳组成。

混流风机在性能上介于轴流风机和离心风机之间，适用于对风量和风压要求都比较高的环境，如烘干、冷凝和饲料加工等。

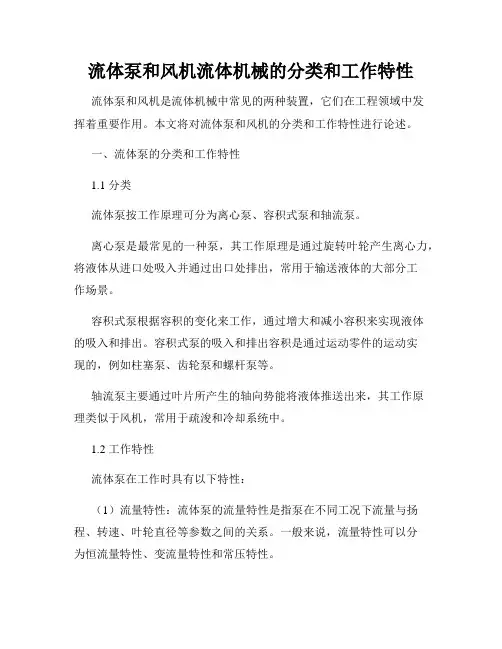

流体泵和风机流体机械的分类和工作特性流体泵和风机是流体机械中常见的两种装置，它们在工程领域中发挥着重要作用。

本文将对流体泵和风机的分类和工作特性进行论述。

一、流体泵的分类和工作特性1.1 分类流体泵按工作原理可分为离心泵、容积式泵和轴流泵。

离心泵是最常见的一种泵，其工作原理是通过旋转叶轮产生离心力，将液体从进口处吸入并通过出口处排出，常用于输送液体的大部分工作场景。

容积式泵根据容积的变化来工作，通过增大和减小容积来实现液体的吸入和排出。

容积式泵的吸入和排出容积是通过运动零件的运动实现的，例如柱塞泵、齿轮泵和螺杆泵等。

轴流泵主要通过叶片所产生的轴向势能将液体推送出来，其工作原理类似于风机，常用于疏浚和冷却系统中。

1.2 工作特性流体泵在工作时具有以下特性：（1）流量特性：流体泵的流量特性是指泵在不同工况下流量与扬程、转速、叶轮直径等参数之间的关系。

一般来说，流量特性可以分为恒流量特性、变流量特性和常压特性。

（2）扬程特性：扬程特性是指泵在不同工况下扬程与流量、转速、叶轮直径等参数之间的关系。

扬程特性可以分为负责扬程特性、线性特性和非线性特性。

（3）效率特性：效率特性是指泵的效率与流量、扬程、转速之间的关系。

通常情况下，泵在额定工况下具有最高效率。

（4）NPSH特性：NPSH特性是指泵的净正吸入压头与流量之间的关系。

NPSH特性对于泵的工作稳定性和正常运行至关重要。

二、风机的分类和工作特性2.1 分类风机按工作原理可分为离心风机、轴流风机和混流风机。

离心风机是最常见的一种风机，其工作原理是通过旋转叶轮产生离心力，将空气从进口处吸入并通过出口处吹出。

离心风机的出口压力相对较高，适用于需要较大压升且流量较小的场景。

轴流风机主要通过叶片所产生的轴向势能将空气推送出来，其工作原理类似于轴流泵。

轴流风机的流量较大，适用于需要大流量但不需要很高压力的场景。

混流风机是离心风机和轴流风机的结合，既具有离心风机的较高压升特性，又有轴流风机的较大流量特性。

泵与风机的分类及工作原理一、泵与风机的分类1．按工作原理分2．按产生的压力分泵按产生的压力分为：低压泵：压力在2MPa 以下；中压泵：压力在2～6MPa；高压泵：压力在6MPa 以上。

风机按产生的风压分为：通风机：风压小于15kPa；鼓风机：风压在15～340kPa 以内；压气机：风压在340kPa 以上。

通风机中最常用的是离心通风机及轴流通风机，按其压力大小又可分为：低压离心通风机：风压在1kPa 以下；中压离心通风机：风压在1～3kPa；高压离心通风机：风压在3～15kPa；低压轴流通风机：风压在0．5kPa 以下；高压轴流通风机：风压在0．5～5kPa。

二、泵与风机的工作原理1．离心式泵与风机工作原理离心式泵与风机的工作原理是，叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提升，从而能够被输送到高处或远处。

离心式泵与风机最简单的结构型式所示。

叶轮1 装在一个螺旋形的外壳内，当叶轮旋转时，流体轴向流人，然后转90°进入叶轮换道并径向流出。

叶轮连续旋转，在叶轮人口处不断形成真空，从而使流体连绵不断地被泵吸人和排出。

2．轴流式泵与风机工作原理．轴流式泵与风机的工作原理是，旋转叶片的挤压推动力使流体获得能量，升高其压能和动能，其结构如图所示。

叶轮1 安装在圆筒形(风机为圆锥形)泵壳3 内，当叶轮旋转时，流体轴向流人，在叶片叶道内获得能量后，沿轴向流出。

轴流式泵与风机适用于大流量、低压力，电厂中常用作循环水泵及送引风机。

3．往复泵工作原理现以活塞式为例来说明其工作原理，如图所示。

活塞泵主要由活塞1在泵缸2内作往复运动来吸人和排除液体。

当活塞l 开始自极左端位置向右移动时，工作室3 的容积逐渐扩展，室内压力降低，流体顶开吸水阀4，进入活塞1 所让出的空间，直至活塞1 移动到极右端为止，此过程为泵的吸水过程。

当活塞1 从右端开始向左端移动时，充满泵的流体受挤压，将吸水阀4 关闭，并打开压水阀5 而排出，此过程称为泵的压水过程。

泵与风机绪论1、泵与风机定义：是把原动机的机械能转变成流体的势能和动能的一种流体机械。

2、分类：叶片泵：离心泵，轴流泵，混流泵，旋涡泵。

容积泵：往复泵，齿轮泵，螺杆泵，滑片泵，真空泵。

叶片式风机：离心风机，轴流风机。

容积式风机：往复风机，叶氏风机，回转风机。

3、低压泵（2Mpa以下）中压泵（2~6Mpa）高压泵（6Mpa以上）。

通风机（风压15Kpa以下）鼓风机（15~350Kpa）压缩机（350Kpa以上）。

低压通风机（1Kpa以下）中压通风机（1~3Kpa）高压通风机（3~15Kpa）。

4、泵与风机发展趋势：大容量，高转速，高效率，低噪音，自动化。

第一章5、离心泵分类：单级单吸，单级双吸，分段式多级离心泵。

6、单级双吸离心泵：半螺旋吸入室，水平中开式结构。

7、分段式多级离心泵：适用高差较大，输送距离较远。

8、Y型离心油泵分为：油泵（输送200度以下），热油泵（输送400度以下）。

9、油泵分类：单级单吸，单级双吸，双级单吸，多级分段式离心泵和管道泵。

10、离心式风机：用于洞库储油区或洞内作业区的强制通风，降低油蒸汽浓度或洞内空气湿度，保证安全。

11、离心泵主要零部件：叶轮，泵轴，吸入室，压出室，泵体，密封装置，轴向力平衡装置件等。

12、离心式风机主要部件：集流器，叶轮，机壳，进气箱。

13、离心泵过流部件：吸入室，叶轮，压出室。

14、吸入室：泵吸入口到叶轮进口前的一段流道。

作用：液流分布均匀，速度方向符合要求，减小水力损失。

分类：锥形，环形，半螺旋形，弯管形吸入室。

15、锥形吸入室：用于单级悬臂式离心泵。

环形吸入室：存在冲击和旋涡，流速分布不均，用于分段式多级泵。

半螺旋形：流速分布均匀，扬程略有降低，用于单级双吸式水泵，水平中开式多级泵，大型分段式多级泵，某些单级悬臂泵。

弯管形：用于大型离心泵，大型轴流泵，优点与锥形一致。

16、叶轮：传递能量的主要部件，过流部件的核心。

分类：闭式，开式，半开式叶轮。

泵与风机的分类及其工作原理导言：泵和风机作为流体传动设备，在许多工业和民用领域都起着重要的作用。

本文将介绍泵与风机的分类以及它们的工作原理，帮助读者更好地理解和应用这些设备。

一、泵的分类及工作原理泵是一种将液体或气体从低压区域转移到高压区域的装置。

根据其工作原理和用途，泵可以分为许多不同的类型。

1. 位移泵位移泵通过改变容积来将液体或气体传送到高压区域。

常见的位移泵包括柱塞泵、活塞泵、齿轮泵等。

这些泵的工作原理是利用泵腔的容积变化，将液体或气体吸入并排出。

2. 风动泵风动泵是利用压缩空气的动力来实现液体的输送。

当压缩空气通过泵的空气马达时，驱动液体的进出。

风动泵具有简单、可靠的特点，广泛应用于化学、石油和制药等行业。

离心泵是最常见的一种泵，通过旋转叶轮来提高流体的压力。

当液体进入泵体后，旋转叶轮会产生离心力，将液体快速推向出口。

离心泵适用于输送液体，具有高效、稳定的特点。

4. 污水泵污水泵用于输送浑浊的、含有固体颗粒的液体。

这些固体颗粒的直径通常比较大，不适合通过其他类型的泵来处理。

污水泵的工作原理是通过大功率电动机驱动叶轮旋转，将污水从低处抽取到高处。

二、风机的分类及工作原理风机是一种将气体从低压区域运送到高压区域的装置。

根据其工作原理和用途，风机可以分为多种类型。

1. 离心风机离心风机是最常见的一种风机，通过旋转叶轮来增加气体的压力。

当气体进入风机后，旋转叶轮会产生离心力，推动气体快速流向出口。

离心风机适用于通风、空调、烟气排放等领域。

轴流风机又称为推进风机，采用叶轮绕轴线旋转的方式来增加气体的压力。

轴流风机适用于需要大量气体流动的场合，如船舶、消防等领域。

3. 混流风机混流风机是离心风机和轴流风机的结合，同时兼具两者的特点。

混流风机在压力和流量之间取得了平衡，适用于对气体流量和压力都有要求的场合。

4. 射流风机射流风机是一种通过高速射流来产生负压的风机。

射流风机适用于排除局部污染和减少气体浓度的场合，如化工、实验室等领域。
