泵与风机的分类及工作原理

泵与风机课件(3)一、引言泵与风机是工业生产中不可或缺的重要设备，广泛应用于各个领域。

泵主要用于输送液体，风机主要用于输送气体。

本课件将介绍泵与风机的原理、类型、性能参数、选型和应用等方面的知识，帮助大家更好地了解和掌握这两种设备。

二、泵的原理与类型1.原理泵的工作原理是通过旋转的叶轮或螺旋，使液体产生离心力，从而实现液体的输送。

泵的叶轮或螺旋在电机的驱动下旋转，使液体在泵壳内产生压力差，从而将液体输送至需要的地方。

2.类型(1)离心泵：利用离心力将液体输送出去的泵。

离心泵具有结构简单、体积小、重量轻、运行稳定等优点，广泛应用于各种液体的输送。

(2)螺旋泵：利用螺旋的旋转将液体输送出去的泵。

螺旋泵具有输送距离长、扬程高等特点，适用于输送粘度较高的液体。

(3)柱塞泵：利用柱塞的往复运动产生压力差，实现液体的输送。

柱塞泵具有输送压力高、流量调节方便等优点，适用于高压、小流量的液体输送。

(4)隔膜泵：利用隔膜的往复运动产生压力差，实现液体的输送。

隔膜泵具有输送压力高、输送介质广泛等优点，适用于各种特殊工况的液体输送。

三、风机的原理与类型1.原理风机的工作原理是通过旋转的叶轮，使气体产生离心力，从而实现气体的输送。

风机叶轮在电机的驱动下旋转，使气体在风机壳内产生压力差，从而将气体输送至需要的地方。

2.类型(1)离心风机：利用离心力将气体输送出去的风机。

离心风机具有结构简单、运行稳定、噪音低等优点，广泛应用于各种气体的输送。

(2)轴流风机：气体沿风机轴线方向流动的风机。

轴流风机具有风量大、噪音低、结构紧凑等优点，适用于需要大流量、低压力的气体输送。

(3)混流风机：介于离心风机和轴流风机之间，气体既有径向流动又有轴向流动的风机。

混流风机具有结构紧凑、噪音低、风量适中等优点，适用于中等风量、中等压力的气体输送。

(4)鼓风机：利用高速旋转的叶轮，将气体压缩后输送出去的风机。

鼓风机具有输送气体压力高、风量大的优点，适用于需要高压、大风量的气体输送。

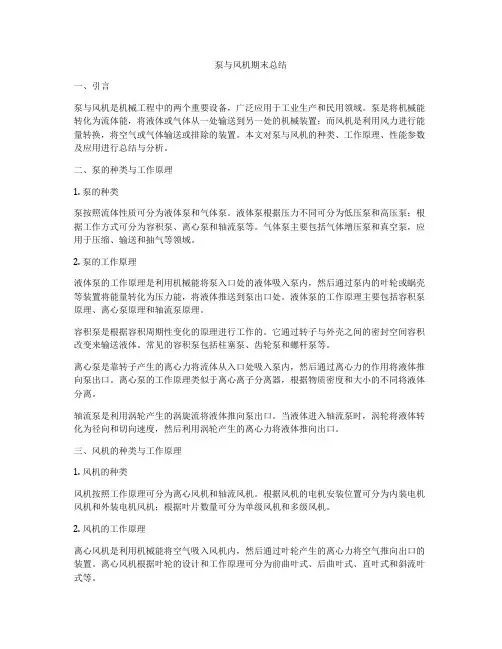

泵与风机期末总结一、引言泵与风机是机械工程中的两个重要设备，广泛应用于工业生产和民用领域。

泵是将机械能转化为流体能，将液体或气体从一处输送到另一处的机械装置；而风机是利用风力进行能量转换，将空气或气体输送或排除的装置。

本文对泵与风机的种类、工作原理、性能参数及应用进行总结与分析。

二、泵的种类与工作原理1. 泵的种类泵按照流体性质可分为液体泵和气体泵。

液体泵根据压力不同可分为低压泵和高压泵；根据工作方式可分为容积泵、离心泵和轴流泵等。

气体泵主要包括气体增压泵和真空泵，应用于压缩、输送和抽气等领域。

2. 泵的工作原理液体泵的工作原理是利用机械能将泵入口处的液体吸入泵内，然后通过泵内的叶轮或蜗壳等装置将能量转化为压力能，将液体推送到泵出口处。

液体泵的工作原理主要包括容积泵原理、离心泵原理和轴流泵原理。

容积泵是根据容积周期性变化的原理进行工作的。

它通过转子与外壳之间的密封空间容积改变来输送液体。

常见的容积泵包括柱塞泵、齿轮泵和螺杆泵等。

离心泵是靠转子产生的离心力将流体从入口处吸入泵内，然后通过离心力的作用将液体推向泵出口。

离心泵的工作原理类似于离心离子分离器，根据物质密度和大小的不同将液体分离。

轴流泵是利用涡轮产生的涡旋流将液体推向泵出口。

当液体进入轴流泵时，涡轮将液体转化为径向和切向速度，然后利用涡轮产生的离心力将液体推向出口。

三、风机的种类与工作原理1. 风机的种类风机按照工作原理可分为离心风机和轴流风机。

根据风机的电机安装位置可分为内装电机风机和外装电机风机；根据叶片数量可分为单级风机和多级风机。

2. 风机的工作原理离心风机是利用机械能将空气吸入风机内，然后通过叶轮产生的离心力将空气推向出口的装置。

离心风机根据叶轮的设计和工作原理可分为前曲叶式、后曲叶式、直叶式和斜流叶式等。

轴流风机是通过叶轮产生的轴向力将空气推动到出口的装置。

它与离心风机不同，离心风机是靠离心力将空气推出，而轴流风机是靠轴向力将空气推出。

第六章泵与风机的分类及工作原理第一节泵与风机的分类及其工作原理一、泵与风机的分类1．按工作原理分2．按产生的压力分泵按产生的压力分为：低压泵：压力在2MPa 以下；中压泵：压力在2～6MPa；高压泵：压力在6MPa 以上。

风机按产生的风压分为：通风机：风压小于15kPa；鼓风机：风压在15～340kPa 以内；压气机：风压在340kPa 以上。

通风机中最常用的是离心通风机及轴流通风机，按其压力大小又可分为：低压离心通风机：风压在1kPa 以下；中压离心通风机：风压在1～3kPa；高压离心通风机：风压在3～15kPa；低压轴流通风机：风压在0．5kPa 以下；高压轴流通风机：风压在0．5～5kPa。

二、泵与风机的工作原理1．离心式泵与风机工作原理离心式泵与风机的工作原理是，叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。

离心式泵与风机最简单的结构型式所示。

叶轮1装在一个螺旋形的外壳内，当叶轮旋转时，流体轴向流人，然后转90°进入叶轮流道并径向流出。

叶轮连续旋转，在叶轮人口处不断形成真空，从而使流体连续不断地被泵吸人和排出。

2．轴流式泵与风机工作原理．轴流式泵与风机的工作原理是，旋转叶片的挤压推进力使流体获得能量，升高其压能和动能，其结构如图所示。

叶轮1安装在圆筒形(风机为圆锥形)泵壳3 内，当叶轮旋转时，流体轴向流人，在叶片叶道内获得能量后，沿轴向流出。

轴流式泵与风机适用于大流量、低压力，电厂中常用作循环水泵及送引风机。

3．往复泵工作原理现以活塞式为例来说明其工作原理，如图所示。

活塞泵主要由活塞1在泵缸2内作往复运动来吸人和排除液体。

当活塞l 开始自极左端位置向右移动时，工作室3的容积逐渐扩大，室内压力降低，流体顶开吸水阀4，进入活塞1 所让出的空间，直至活塞1移动到极右端为止，此过程为泵的吸水过程。

当活塞1从右端开始向左端移动时，充满泵的流体受挤压，将吸水阀 4 关闭，并打开压水阀5而排出，此过程称为泵的压水过程。

泵与风机的分类及工作原理..泵和风机是工业和生活中常见的设备，它们都是将流体或气体运动的机械。

本文将详细介绍泵与风机的分类及工作原理，并对常见的泵和风机进行简要介绍和分析。

一、泵的分类及工作原理泵是一种将液体或气体从一个地方输送到另一个地方的机械。

泵的分类主要根据其工作原理和结构分为以下几种：1.位移泵位移泵是一种常见的泵，它主要由一个活塞或转子和固定壳体组成。

当活塞或转子运动时，泵室里的体积发生改变，从而使液体或气体被吸入或排出。

常见的位移泵有柱塞泵、齿轮泵和螺杆泵等。

2.离心泵离心泵是利用离心力将液体或气体从低压区域输送到高压区域的一种泵。

它主要由旋转轴和离心叶片组成，当旋转轴转动时，离心力使液体或气体被向外挤压，从而达到输送目的。

离心泵适用于输送许多种液体，如水、油、气和各种化工介质。

3.轴流泵轴流泵是利用轴向力将液体或气体从低压区域输送到高压区域的一种泵。

它主要由叶轮和固定外壳组成，当旋转叶轮时，液体或气体在叶轮的冲击作用下被向前推动，从而达到输送目的。

轴流泵适用于输送大量液体或气体，如排水、灌溉、空调和通风等。

二、风机的分类及工作原理风机是一种将气体运动的机械，主要被用于通风、换气和风力发电等领域。

根据其工作原理和结构，风机可以分为以下几种：1.轴流风机轴流风机是一种将气体沿轴向运动的风机，主要由叶轮和外壳组成，在旋转时，叶轮的冲击作用使得气体被沿轴向推进，从而产生风流。

轴流风机适用于需要大量气体流动的环境，如矿山、隧道和建筑通风等。

2.离心风机离心风机是一种将气体沿射流方向运动的风机，主要由叶轮、进出口和外壳组成，当叶轮旋转时，气体被向外挤压，产生射流效应，从而产生风流。

离心风机适用于需要中等或较高压力的环境，如工厂、检测实验室和船舶空调等。

3.混流风机混流风机是一种将气体沿射流和轴向运动的风机，它是轴流风机和离心风机的结合，主要由叶轮和外壳组成。

混流风机在性能上介于轴流风机和离心风机之间，适用于对风量和风压要求都比较高的环境，如烘干、冷凝和饲料加工等。

泵与风机的分类及其工作原理导言：泵和风机作为流体传动设备，在许多工业和民用领域都起着重要的作用。

本文将介绍泵与风机的分类以及它们的工作原理，帮助读者更好地理解和应用这些设备。

一、泵的分类及工作原理泵是一种将液体或气体从低压区域转移到高压区域的装置。

根据其工作原理和用途，泵可以分为许多不同的类型。

1. 位移泵位移泵通过改变容积来将液体或气体传送到高压区域。

常见的位移泵包括柱塞泵、活塞泵、齿轮泵等。

这些泵的工作原理是利用泵腔的容积变化，将液体或气体吸入并排出。

2. 风动泵风动泵是利用压缩空气的动力来实现液体的输送。

当压缩空气通过泵的空气马达时，驱动液体的进出。

风动泵具有简单、可靠的特点，广泛应用于化学、石油和制药等行业。

离心泵是最常见的一种泵，通过旋转叶轮来提高流体的压力。

当液体进入泵体后，旋转叶轮会产生离心力，将液体快速推向出口。

离心泵适用于输送液体，具有高效、稳定的特点。

4. 污水泵污水泵用于输送浑浊的、含有固体颗粒的液体。

这些固体颗粒的直径通常比较大，不适合通过其他类型的泵来处理。

污水泵的工作原理是通过大功率电动机驱动叶轮旋转，将污水从低处抽取到高处。

二、风机的分类及工作原理风机是一种将气体从低压区域运送到高压区域的装置。

根据其工作原理和用途，风机可以分为多种类型。

1. 离心风机离心风机是最常见的一种风机，通过旋转叶轮来增加气体的压力。

当气体进入风机后，旋转叶轮会产生离心力，推动气体快速流向出口。

离心风机适用于通风、空调、烟气排放等领域。

轴流风机又称为推进风机，采用叶轮绕轴线旋转的方式来增加气体的压力。

轴流风机适用于需要大量气体流动的场合，如船舶、消防等领域。

3. 混流风机混流风机是离心风机和轴流风机的结合，同时兼具两者的特点。

混流风机在压力和流量之间取得了平衡，适用于对气体流量和压力都有要求的场合。

4. 射流风机射流风机是一种通过高速射流来产生负压的风机。

射流风机适用于排除局部污染和减少气体浓度的场合，如化工、实验室等领域。

第一章泵与风机综述第一节泵与风机的分类和型号编制一、泵与风机的分类泵与风机是利用外加能旦输送流体的流体机械。

它们大量地应用于燃气及供热与通风专业。

根据泵与风机的工作原理，通常可以将它们分类如下：(一)容积式容积式泵与风机在运转时，机械内部的工作容积不断发生变化，从而吸入或排出流体。

按其结构不同，又可再分为；1．往复式这种机械借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体，如活塞泵(piston pump)等；2．回转式机壳内的转子或转动部件旋转时，转子与机壳之间的工作容积发生变化，借以吸入和排出流体，如齿轮泵(gear pump)、螺杆泵(screw pump)等。

(二)叶片式叶片式泵与风机的主要结构是可旋转的、带叶片的叶轮和固定的机壳。

通过叶轮的旋转对流体作功，从而使流体获得能量。

根据流体的流动情况，可将它们再分为下列数种：1．离心式泵与风机；2．轴流式泵与风机；3．混流式泵与风机，这种风机是前两种的混合体。

4．贯流式风机。

(三)其它类型的泵与风机如喷射泵（jet pump）、旋涡泵(scroll pump)、真空泵(vacuum pump)等。

本篇介绍和研讨制冷专业常用的泵与风机的理论、性能、运行、调节和选用方法等知识。

由于制冷专业常用泵是以不可压缩的流体为工作对象的。

而风机的增压程度不高(通常只有9807Pa或1000mmH2O以下)，所以本篇内容都按不可压缩流体进行论述。

二、泵与风机的型号编制（一）、泵的型号编制1、离心泵的基本型号及其代号泵的型式单级单吸离心泵型式代号IS.B泵的型式大型立式单级单吸离心泵型式代号沅江单级双吸离心泵分段式多级离心泵分段式多级离心泵首级为双吸分段式多级锅炉给水泵卧式圆筒型双壳体多级离心泵中开式多级离心泵多级前置泵（离心泵）热水循环泵大型单级双吸中开式离心泵S.ShDDSDGYGDKDQR湘江卧式凝结水泵立式凝结水泵立式筒袋型离心凝结水泵卧式疏水泵单吸离心油泵筒式离心油泵单级单吸卧式离心灰渣泵长轴离心深井泵单级单吸耐腐蚀离心泵NBNLLDTNNWYYTPHJCIH2、混流泵的基本型号及其代号泵的型式单级单吸悬臂涡壳式混流泵立式混流泵型式代号HBHL泵的型式立轴涡壳式混流泵单吸卧式混流泵型式代号HLWBFB3、轴流泵的基本型号及其代号泵的形式型式代号轴流式Z立式L卧式W半调叶式B全调叶式Q除上述基本型号表示泵的名称外，还有一系列补充型号表示该泵的性能参数或结构特点。
