锅炉的使用流程解析1. 简介锅炉是一种常见的热能转换设备，通过燃烧燃料将水加热为蒸汽，用于供热、发电或其他工业用途。
为了确保锅炉的安全运行和高效利用，使用者需要了解锅炉的使用流程。
2. 开始使用前的准备工作在使用锅炉之前需要进行一系列的准备工作，以确保锅炉的正常运行和用户的安全。
具体的准备工作包括： - 确认锅炉的供电和供气情况，确保能够正常运行。
- 检查锅炉的水位、压力和温度等参数，确保处于正常范围内。
- 检查锅炉的排烟系统，确保通畅，防止烟气倒灌。
3. 锅炉的启动流程锅炉的启动流程主要包括以下几个步骤： 1. 打开锅炉的电源开关，启动供电系统。
2. 打开燃气阀门或加入燃料，确保供气系统正常工作。
3. 打开给水阀门，使锅炉内的水开始加热。
4. 启动点火系统，点燃燃料。
5. 运行引风机和鼓风机，确保充分的氧气供应。
6. 观察锅炉的压力和温度，待锅炉达到设定的工作压力和温度后，可以进入下一步。
4. 正常运行过程中的注意事项在锅炉处于正常运行过程中，使用者需要注意以下几点： - 定期检查锅炉的水位、压力和温度等参数，确保处于正常范围内。
- 定期清洗锅炉的燃烧室和换热面，防止堵塞和积灰。
- 定期检查锅炉的各个阀门和安全装置，确保正常运行。
- 定期添加锅炉的化学处理剂，以防止锅炉内的水垢和腐蚀。
- 注意排烟系统的通畅情况，防止烟气倒灌。
5. 锅炉的停机流程当不需要使用锅炉时，需要进行停机操作。
具体的停机流程如下： 1. 关闭锅炉的燃料供应，停止燃烧。
2. 关闭给水阀门，停止给水。
3. 关闭引风机和鼓风机，停止氧气供应。
4. 关闭锅炉的电源开关，停止供电系统。
6. 锅炉的日常维护为了保证锅炉的正常运行和延长使用寿命，需要进行日常的维护工作。
具体的维护内容包括： - 定期清洗锅炉的燃烧室和换热面，清除污垢和积灰。
- 定期更换锅炉的水处理剂，防止水垢和腐蚀。
- 定期检查锅炉的阀门和安全装置，确保正常运行。
颗粒燃料供暖锅炉使用说明书目录及注意事项一、概述-----------------------------------------------------2二、安装接线-------------------------------------------------3 清华大学煤燃烧工程研究中心Research Center of Clean Coal Tech.三、软件控制界面---------------------------------------------4系统主菜单---------------------------------------------------- 51、工况监控------------------------------------------------------ 62、数据设定------------------------------------------------------ 83、系统时间------------------------------------------------------ 94、实时曲线------------------------------------------------------ 105、历史数据------------------------------------------------------ 116、故障查询------------------------------------------------------ 13四、附表：异常处理及故障排除----------------------------------- 14感谢您使用本单位生产的产品，为了正确使用本机并充分发挥效用，请您在使用之前务必仔细阅读说明书！开箱检查：◇观察产品包装箱上标示的规格、型号，确认和您定购的相符；◇按装箱单核对产品、附件的规格、数量；◇确认本机在运输过程中没有损坏；◇有任何问题请在3日内与本单位联络。
目录1.锅炉自动控制说明书SAMA图 (3)2.锅炉保护逻辑说明 (18)3.点火条件说明书 (22)4.点火逻辑说明 (25)5.停炉、压火逻辑说明 (27)锅炉自动控制说明及SAMA图一. 母管压力调节系统主蒸汽母管压力作为负荷调节反馈型号，与母管压力给定值进行PID运算，其结果乘以相应的系数作为作为各台炉的符合指令，各台炉的负荷的指令在形成相应的燃料量指令和风量指令，然后分别送往燃料调节系统和风量调节系统。
如图（一）：二. 主汽压力调节系统在主汽压力调节系统中，通过调节入炉燃烧量来调节主蒸汽压力，由于入炉燃料量是影响床温的重要原因之一，因此在构造主汽压力调节方案时把影响也纳入调节方案中，床温上升时需减少燃烧量，床温下降时需增加燃烧量。
由于床温允许在一定范围内波动，因此应设不调温死区。
主汽压力调节系统得到的燃料量和风量指令分别送往燃料调节系统和风量调节系统如图（二）：三.燃料调节系统主汽压力调节系统付出的燃料调节系统指令即为燃料量指令，总燃料量指令和总风量进行交叉限制后作为调节系统的给定值，在PID中与燃料量测定值进行运算，结果分别作为煤量调节系统和播煤风调节系统及石灰石调节系统的给定指令。
（三）：四．给煤量调节系统燃料量调节系统的到的煤给定指令送入给煤量调节系统与给媒机转速进行运算，运算结果调节给煤机。
如图（四）：五. 总风量调节主蒸汽调节系统中发出的风量指令即为总风量指令，总风量中主要为一、二次风、同时一、二次风直接影响锅炉的运行燃烧状况，所以总风量调节系统通过改变一、二次风量的指令来保证锅炉所需配风。
锅炉主控系统得到的总风量指令与燃烧量测定值进行交叉限制后作为总风量调节系统的给定值，以保证负荷增加时先加风后加燃料的要求，从而保证一定量的过剩空气系数和床温，总风量调节系统的给定值在PID中与总风量测定值进行计算处理过后，送往一、二次风调节系统。
如图（五）：六. 一次风量调节系统总风量调节系统发出的一次风量调节指令作为一次风量调节系数的给定值，遇一次风量的测量值一起送入PID中进行运算，计算结果去调节一次风挡板，与调节进入炉膛的一次风量。
前言1. 本说明书仅根据本锅炉的特点提供给用户作为在制定运行规程中的参考资料。
用户可同时参考《中小型锅炉运行规程》。
2 本说明书提供了锅炉启动、运行和停炉中应注意的几点事项，用户在制定规程时如无特殊情况，均应列入规程中。
1锅炉设备简述本锅炉为单锅筒、自然循环中压锅炉，前吊后支结构立式布置，炉排采用逆推和顺推复合炉排，炉室四周为膜式水冷壁结构。
前置蒸发器、过热器 (分三级)、后置蒸发起依次布置在第三通道后的水平烟道内，两级喷水减温器分别置于一、二、三级过热器之间，用于调节蒸汽温度，尾部垂直烟道中布置省煤器。
锅炉规范及锅炉设计燃料见锅炉说明书102T-SM1.2锅炉机组的启动2.1 启动前的检查2.1.1检查燃烧室内部，并明确下列各点:炉墙、给料口、看火门等情况正常，燃烧室内、炉排上无焦渣和杂物，水冷壁外型正常，各集箱的位置正确无误，二次风喷孔无堵塞，测量和控制仪表的附件位置正确。
2.1.2用灯光检查锅炉。
过热器、省煤器等处的烟道检查时的要点:内部已无人工作,受热面表面清洁,位置正确无异常、无杂物,喷嘴位置正确,燃烧室及烟道均无裂缝和漏风现象.上述各点检查完毕后严格关闭人孔门。
2.1.3风机及烟风道检查2.1.3.1引风机、送风机及各电机的地脚螺栓,烟风道的连接螺栓,联轴器的连接等都不得松动,烟风道的检查孔应严密关闭。
2.1.3.2润滑油必须清洁,轴承油位指示正常,引风机轴承冷却水畅通,油位在1/2以上,无泄漏。
2.1.3.3风机进风口导向调节门和分段风道挡板调节门应灵活,并能开足和关严,检查后应放在关闭位置.(送、引风机导向调节门可用就地手动操作),手柄应在远方控制位置.2.1.3.4检修后的锅炉应对除尘器自人孔门启用灯光检查,检查时不少于二个人,管内应无积灰、堵塞现象。
2.1.3.5检查连锁开关应放在投入运行的位置,按引、送风机的次序启动,注意旋转方向,摩擦声和震动情况,轴承和电机温度及电流读数是否正常,待检查完毕,引风机、送风机各风机都正常运转时,而且引风机运转不少于5分钟,这时,再试验连锁装置是否有效,即将引风机自动跟着停下。
全自动电加热蒸汽锅炉的使用方法1.前期准备2.接通电源并调节参数将电加热蒸汽锅炉的电源线插入电源插座，并打开电源开关。
根据需要调节锅炉的参数，例如加热功率、蒸汽压力等。
通常锅炉都配备了液晶显示屏，通过操作面板可以方便地进行参数调节。
3.添加水和调节水位打开供水阀，将清洁的水注入锅炉。
注意水位应适中，不宜过高或过低。
可以通过观察锅炉上的水位表来判断水位是否符合要求。
当水位达到指示位置时，关闭供水阀，然后检查水位是否稳定。
4.开启锅炉通过操作面板上的开机按钮启动锅炉。
此时，电加热元件开始加热锅炉内的水，并逐渐产生蒸汽。
在锅炉启动的过程中，需要注意观察显示屏上的参数变化，确保锅炉正常工作。
5.监测蒸汽压力在锅炉运行过程中，需要监测蒸汽压力。
根据需要，可通过操作面板上的压力调节器来调整蒸汽压力。
同时，要保证锅炉的安全，防止压力过高或过低。
如果蒸汽压力超过设定范围，则锅炉会自动停止加热。
6.关闭锅炉当使用完毕或需要对锅炉进行维修时，必须关闭锅炉。
首先，需要将电加热元件停止加热。
然后，将锅炉的电源开关关闭，并拔出电源线插头。
等待锅炉冷却后，再进行下一步操作。
7.维护和保养定期维护和保养全自动电加热蒸汽锅炉是确保其正常运行的关键。
清洁锅炉内部，检查各个部件是否工作正常。
定期更换滤网和检查水阀的正常开关。
在锅炉不使用时，应将其存放在干燥通风的地方。
总结起来，全自动电加热蒸汽锅炉的使用方法包括准备工作、接通电源、调节参数、添加水和调节水位、开启锅炉、监测蒸汽压力、关闭锅炉以及定期维护和保养。
正确地操作和定期维护锅炉，能够确保其长期稳定、高效地工作。
同时，为了安全起见，使用时应仔细阅读并遵守锅炉的使用说明书。
UG–220/9.8–M6锅炉使用说明书58J―SM8目录0、前言––––––––––––––––––––––––31、锅炉启动前的准备––––––––––––––––––3 1.1烘炉–––––––––––––––––––––––3 1.2锅炉冷态空气动力场试验––––––––––––––42、锅炉启动运行–––––––––––––––––––8 2.1冷态启动–––––––––––––––––––––8 2.2温态启动––––––––––––––––––––15 2.3热态启动––––––––––––––––––––18 2.4启动曲线及启动寿命损耗数据表––––––––––183、锅炉正常运行––––––––––––––––––19 3.1锅炉运行中检查工作–––––––––––––––193.2负荷调节––––––––––––––––––––20 3.3水位调节––––––––––––––––––––21 3.4床温调节––––––––––––––––––––21 3.5汽压调节––––––––––––––––––––22 3.6气温调节––––––––––––––––––––22 3.7 NO X、SO2排放浓度调节––––––––––––––22 3.8配风调节––––––––––––––––––––22 3.9其它––––––––––––––––––––––234、锅炉停炉––––––––––––––––––––23 4.1正常停炉至冷态–––––––––––––––––23 4.2停炉至热备用––––––––––––––––––24 4.3紧急停炉––––––––––––––––––––254.4停炉的快速冷却–––––––––––––––––265、预防措施–––––––––––––––––––266、锅炉停炉保护––––––––––––––––––30 6.1充氮方法––––––––––––––––––––30 6.2热炉放水烘干保养方法––––––––––––––30 6.3锅炉充压防腐––––––––––––––––––317、锅炉常见事故处理––––––––––––––––327.1床温过高或过低––––––––––––––32 7.2床压高或低–––––––––––––––––32 7.3水冷壁爆管–––––––––––––––––33 7.4过热器爆管–––––––––––––––––34 7.5床面结焦––––––––––––––––––––35 7.6烟道再燃烧–––––––––––––––––––36 7.7缺水事故––––––––––––––––––––36 7.8满水事故––––––––––––––––––––37 7.9管道水击––––––––––––––––––––38 7.10断煤–––––––––––––––––––––38 7.11主燃料切除––––––––––––––––390.前言200t/h高温高压循环流化床锅炉是由无锡华光锅炉股份有限公司结合本公司多年生产循环流化床锅炉的经验进行设计而成。
导热油锅炉操作手册引言欢迎使用导热油锅炉！这份操作手册旨在提供详细的使用指南，以确保安全、高效地操作锅炉设备。
在使用本锅炉之前，请仔细阅读并遵守本手册中的说明。
操作指南1. 准备工作在开始操作之前，请确保已经采取以下准备工作：- 定期检查和清理锅炉，确保其处于良好的工作状态。
- 确保有足够的导热油供给，并保持其干净。
- 检查排气、进水和排水系统，确保其流通顺畅。
2. 启动锅炉遵循以下步骤启动导热油锅炉：1. 检查锅炉的电源和供电线路是否正常。
2. 打开锅炉控制面板上的电源开关。
3. 按下启动按钮，开始加热导热油。
4. 监测锅炉温度，确保其逐渐上升到设定温度。
3. 操作锅炉在导热油锅炉运行期间，请注意以下事项：- 定期检查和清理锅炉燃烧室，并确保燃料供给正常。
- 温度设定不得超过锅炉的最大额定温度。
- 定期检查锅炉各部件的运行状态，并及时处理异常情况。
- 定期清洗和更换锅炉管道和传感器。
4. 停止锅炉当不再需要使用导热油锅炉时，请按照以下步骤停止运行：1. 将锅炉的温度设定为最低温度。
2. 打开锅炉控制面板上的停止按钮。
3. 等待锅炉冷却，确保温度降低到安全范围后再进行下一步操作。
4. 切断锅炉的电源，确保其完全停止运行。
安全注意事项在操作导热油锅炉时，请注意以下安全事项：1. 严禁在锅炉运行期间随意拆卸和改动锅炉设备。
2. 遵循锅炉操作手册中的说明进行操作，不得违反相关规定。
3. 若要进行维修和清洁工作，确保锅炉已经停止运行，并取下电源。
4. 如发现锅炉存在异常情况或故障，请立即停止使用并联系专业人员进行检修。
结论本操作手册提供了导热油锅炉的基本操作指南和安全注意事项。
请确保在使用锅炉之前详细阅读并遵守本手册中的规定，以确保安全、高效地操作锅炉设备。

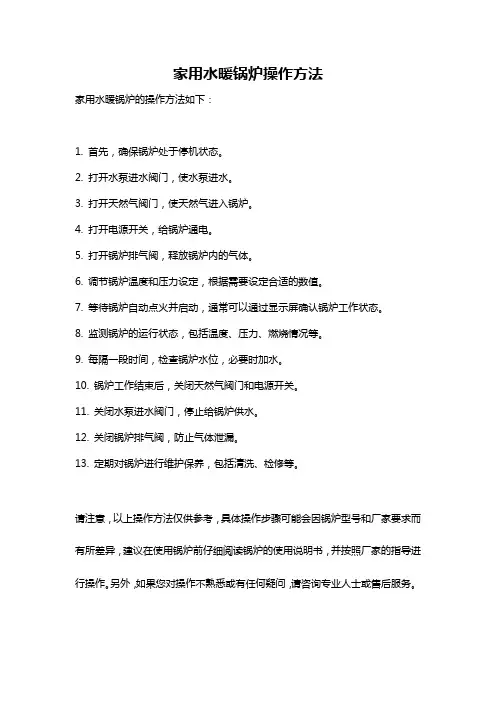

家用水暖锅炉操作方法
家用水暖锅炉的操作方法如下：
1. 首先，确保锅炉处于停机状态。
2. 打开水泵进水阀门，使水泵进水。
3. 打开天然气阀门，使天然气进入锅炉。
4. 打开电源开关，给锅炉通电。
5. 打开锅炉排气阀，释放锅炉内的气体。
6. 调节锅炉温度和压力设定，根据需要设定合适的数值。
7. 等待锅炉自动点火并启动，通常可以通过显示屏确认锅炉工作状态。
8. 监测锅炉的运行状态，包括温度、压力、燃烧情况等。
9. 每隔一段时间，检查锅炉水位，必要时加水。
10. 锅炉工作结束后，关闭天然气阀门和电源开关。
11. 关闭水泵进水阀门，停止给锅炉供水。
12. 关闭锅炉排气阀，防止气体泄漏。
13. 定期对锅炉进行维护保养，包括清洗、检修等。
请注意，以上操作方法仅供参考，具体操作步骤可能会因锅炉型号和厂家要求而有所差异，建议在使用锅炉前仔细阅读锅炉的使用说明书，并按照厂家的指导进行操作。
另外，如果您对操作不熟悉或有任何疑问，请咨询专业人士或售后服务。
安装锅炉时注意事项·安装锅炉，需选择受厂家委托或所购代理店或有资格的专业部门。
·常压锅炉不得将阀门安装在压力释放管上，安装阀门易引发锅炉爆炸。
·常压锅炉必须装有补充水箱，不能直接与自来水管连接。
蒸汽锅炉的补水箱应与锅炉容水量对等。
供热水管，应与屋顶水箱连接，不要直接接自来水。
锅炉不要安装在潮湿的地方。
潮湿将腐蚀炉体，加速线路损坏漏电。
油箱与锅炉要保持一定的距离，设立防火墙，保证锅炉运作的安全性根据当地水质情况，锅炉应增加排污次数，次数由操作人员自行设定。
蒸汽锅炉必须使用软化水设备。
热水锅炉推荐使用（硅磷晶）水处理。
不安装水处理时基本是一年好，二年赖，三年就烧坏。
因为水垢也将付出更多的使用成本（燃料）水垢原因还可能引起锅炉爆炸。
开机工作程序1 将手动键切换成自动位置；按下点火键, 燃烧器开始工作，锅炉投入全自动工作程序：燃烧器工作8--10分钟后，观察烟囱冒烟情况，若没有黑烟，说明各系统比例合理，燃烧器运转正常，若有黑烟，则应调整燃烧器的风门，直至不冒黑烟时为止；2 锅炉在运行中，当水位降到最低安全水位线时，电控箱能自动亮起危险水位灯，并报警蜂鸣响，同时，启动水泵工作，这时应及时查看水泵是否按指令工作，止由于控制系统或水泵失误，影响正常运行；3 锅炉在运行中，若观察不到水位计的水位线位置时，必须立即在水位计处放水，如果出水流畅，则说明供水过满，这时需手动停止水泵工作，继续放水，直正水位位线时，再换成自动运行。
若水位计放不出水，说明水位己经低于水位计的最低可见边缘，此时，必须立即停止锅炉运行，关停燃烧器和水泵，开启排污阀，如果排水过急，则应立即关闭排污阀，检查水泵和电控箱的线路是否失控，修复后，锅炉才能继续投入运行。
如果排污阀排水缓慢，甚至没有水排出来，仅冒少量蒸汽，此时说明锅炉已严重缺水，已处于“烧干锅”的状态。
此时，千万不能进水，以免发生破坏性的严重后果。
这时，锅炉必须停止运行1小时以上，并打开手孔，卸下燃烧器和炉顶板，仔细检查锅护的损坏情况，并上报上级主管部门和当地锅炉监督部门，作进一步检查。
若情况正常，才能投入运行。
若情况严重，则由当地锅炉监督部门作出检查结论，按结论燃油锅炉在使用过程中因为电压，水垢，灰尘，环境，（劣质燃料，柴油）等原因会出现这样那样的故障。
运行注意事项：1、齿轮泵，主控器及电器类配件禁止自行拆卸，防止触电及其它事故发生。
2、燃油燃烧器及组件严禁随便拆卸及调整，在必须调整或清扫的情况下，需有资质的人员进行操作。
3、必须使用合格的燃料（柴油、煤油）绝对禁止使用汽油，已醇燃料。
%60燃油锅炉均因为使用劣质柴油频繁出现问题。
故障现象及排除方法使用中发生故障，请按下面的容找出故障原因，并进行调节，若找不出原因或排除不了故障，请及时与您购买的销售店或代理店取得联系，切勿乱拆。
壁挂锅炉：故障现象（代码）发生原因 解决措施1．不着火（E1）燃气不供气或压力低 燃气阀电源线脱落或打不开确认燃气供气情况 确认燃气阀电源线 确认并调整点火针间距 确认后更换点火间隙不合适点火变压器不良PCB板无输出确认后更换2．异常火焰（E2）火焰感知棒异常燃气压力不足或燃气种类不适确认火焰感知棒连接线确认燃气压力不足或燃气种类3．过热（E3）过热线断路或过热器不良燃气量过多或喷嘴规格不符循环泵过热停止或不良水路系统被堵确认过热器或连线确认后调整燃气压力或喷嘴排除过热原因或更换确认后打开水循环系统4．水温感知器短路（E4）水温感知器线脱落水温感知器不良连接水温感知器线确认后更换5．温感断线（E5）水温感知器线短路或不良确认后重新连接或更换6．燃气阀门异常（E6）燃气阀连接不良确认并重新连接7．转速传感异常（E7）转速传感器连线脱落或不良确认后连线或更换8．感知逆风 （E8）逆风或烟筒闭锁 确认后避开风压区或打通烟道9．燃烧中突然熄火（E9）停止供气 阀门断线或烧损 火焰感知不良或感知线断路 PCB 电流控制不良 确认后供气 确认后连接或更换 连接或更换 确认后更换10．低水位（EA ）低水位线脱落接地不良水位感知探头结垢 确认并联接 重新固定确认后清理11．沸腾 （EC ）水路闭锁 循环泵不良或空转 燃气热值不符或流量不符确认水路阀门或结垢情况确认循环泵后维修或更换确认燃气种类或喷嘴并调整12．虚火开关断路（EE ）虚火开关断路或接地不良确认并重新连接13．虚火开关未排净系统里的空气虚火开关连接水管闭塞虚火开关规格不符 排净系统里的空气 确认并打通 确认后调整压力弹簧调整水路系统阀门增高吐出压力 确认后重新连接水路系统不闭合（EF）水泵扬程不够水路有跑水现象补水阀的止回单向阀未装或被异物卡死泻水确认后安装更换或清理14．燃气泄漏感知（EO）只限安装燃气泄漏感知器的锅炉感知漏气燃气泄漏感知器不良PCB 不良确认燃气的泄漏与否确认后更换确认后更换15．"━━" 定时停止模式参考控制器使用说明书16．"〓〓" 定时连续模式参考控制器使用说明书17．"┓┗" 进入热水模式燃烧确认是否使用热水非热水使用状态有可能流水感知器固着水锤（水击）作用18．补水状态"≡≡" 安装初始补水状态补完水后拔掉电源插头1分钟后重插即可解除19．防冻模式"[ ]" 进入防冻模式水温低于3±2℃时自动进入防冻模式转换成热水模式烧一会可解除20．PCB板烧损使用电源电压过高三脚插做接地与火线相搭环境潮湿短路烧损进水短路烧损确认后使用调压器确认后更换插座通风保持干燥防止进水21．溢水管路系统有空气水位线脱落或接地不良系统水过多（散热器组数过多）锅炉运行中突然关闭电源排净空气确认后重新接适当减少散热器组数适当冷却后再调节模式（如外出，节约等低温运行模式，不要关闭电源和燃气）22．水路系统连接处漏水O 形圈错位或规格不合适或被挤破密闭型锅炉使用压力超出允许围连接件未紧固确认O 形圈控制使用压力在2Kg/m2以下围紧固连接件23．风机常转不着火电压过高可控硅烧损使用电源确认高电压时安装使用稳压器更换可控硅或更换主控制器24．频繁点火供气量不足火焰感知不良PCB不良确认燃气流量确认火焰感知器确认后更换25．热水不启动流水感知起不良感知传感器固着或夹住异物接反接头电子三通阀不转换或不良确认后维修或更换确认后清理调换连接确认后维修或更换26．热水温度波动大自来水压过低混合水龙头自来水一侧压力大于热水侧压力燃气供给量不稳定提高自来水压尽可能让热水侧压力抬高加调压器调稳气压27．爆燃点火位置不良传火孔被堵空气扩散板不匹配叶轮与轴空转点火变压器不良空气量不足更换合适的点火针打通扩散孔确认后选用匹配的空气扩散板确认后固定确认后更换确认吸气管或叶轮有无异物28．不补水手动补水阀未开打开手动补水阀自动补水阀不过水自动补水阀不通电确认自动补水阀过滤网并清洗确认主控制器输出热水锅炉：故障现象发生原因解决措施1．低水位采暖系统缺水接地不良水位感知器不良感知器连接线脱落主控制器不良确认后补水重新固定确认后更换确认后连接更换2．不着火控制器无电输出高压线脱落点火变压器不良点火针间距不合适不喷油雾化不良风速过快确认控制器输出确认并联接更换调整间距（4~5mm）确认喷嘴和燃油粘度确认油泵压力和雾化盘距离（距喷嘴端面8~10mm）调整风门开度3．着火但立即熄灭燃料供应不足燃料里混有空气感光器不良确认燃料是否充足排净空气更换4．过热系统循环阻力大（被堵）过热感应器不良或断路水泵不循环或叶轮糊死确认管路阀门确认过热感应器接触平面或连线确认水泵循环与否或清理叶轮5．异常火焰炉膛有残留油感光器置外确认有无残留油在着火感光器插正位6．有电源显示但不启动温度感知器断路或短路室控制器设定不当确认并联接重新设定7．黑烟油量过多或风量过小调节风门（火焰颜色为亮橙色时为最佳状态）8．青烟油量过少或风门过大调节风门（火焰颜色为亮橙色时为最佳状态）9．一段火正常二段火不着油压调风油缸里有空气或二次风门过大排除油缸里的空气或调整二次风门开度10．热水温度波动幅大温度感应器结垢滞后感应清理炉胆和温度感应器上的水垢11．排烟温度过高烟筒长度超标调整烟筒长度或降低抽力（一般长度为出烟口直径的20倍为宜）12．排烟噪音大（震动噪音）水平烟道过长，拐角多烟道突然变径调整水平烟道长度，减少拐角数，取消变径燃气锅炉常见故障及解决措施故障现象发生原因解决措施1．低水位采暖系统缺水接地不良水位感知器不良感知器连接线脱落过热传感器连线与保温铝薄搭铁主控制器不良确认后补水重新固定确认后更换确认后连接确认过热传感器连接端子解除搭铁更换2．不着火控制器无电输出高压线脱落点火变压器不良点火针间距不合适确认控制器输出确认并联接更换调整间距（4~5mm）不供气或供气压力不足空气压力开关异常混合不良风速过快燃气压力开关异常确认有无燃气或供气压力确认叶轮空转与否，连接胶管脱落与否确认风门开度并调整调整风门开度确认燃气压力开关调整或更换3．着火但立即熄灭燃气供应不足或气管过细火焰光强度不够感光器不良（IR传感器）确认燃气是否充足或增加管径调整风门和燃气量提高光强度更换4．爆燃阀门开启速度太快点火器间歇点火主控制器程序不良调整开启速度确认放电点并调整或更换点火器更换主控制器5．过热系统循环阻力大（被堵）过热感应器不良或断路水泵不循环或叶轮糊死确认管路阀门确认过热感应器接触平面或连线确认水泵循环与否或清理叶轮6．异常火焰 感光器（IR 传感器）置外感光器（IR 传感器）故障感光器（IR 传感器）插正位 更换感光器（IR 传感器）7．有电源显示但不启动温度感知器断路或短路室控制器设定不当确认并联接 重新设定8．黑烟液化气流量过多或风量过小调节风门（火焰颜色为兰色或微带淡黄色时为最佳状态）9．呛眼风门过大不完全燃烧调节风门（火焰颜色为兰色或微带淡黄色时为最佳状态）10．一段火正常二段火不着二次风门过大 调整二次风门开度11．热水温度波动幅大温度感应器结垢滞后感应清理炉胆和温度感应器上的水垢12．排烟温度过高 烟筒长度超标调整烟筒长度或降低抽力 （一般长度为出烟口直径的20倍为宜）13．排烟噪音大（震水平烟道过长，拐角调整水平烟道长度，减少拐角动噪音）多烟道突然变径数，取消变径14．空转不然烧不送风或空气压力开关异常确认电机，风叶是否空转，空气压力开关或联线真空锅炉：故障现象原因解决措施点不着火点火棒间距不合理点火变压器不良连接电线脱落风门过大不喷油调整点火棒间距确认后更换确认后连接调整风门确认油泵压力或喷嘴并调整油压或清洗喷嘴不喷油无燃料喷嘴堵塞电磁阀不良混有空气过滤网被堵油管未拧紧油泵磨损无压力确认后加油清洗喷嘴确认后更换排空气清洗滤网拧紧输油管确认后更换点火后又马上熄火感光器被污染或不良油质不良清理或更换CDS,用良品柴油异常火焰感光器在外炉膛有余火雾化盘积碳着火确认后装好清理炉膛清理雾化盘过热热交换不良真空度不标准清洗热交换器或确认管路阀门按标准重新调整真空度真空度不正常真空度不够热交换器结垢排气清洗换热器不工作各传感器工作不良确认后A/S 中心换热温度低真空度不合理或温度设定过低重调真空度或调整设定温度日常维护项目时间确认维护容真空度每天根据温度压力表确认真空度燃烧器每天火焰感知器和点火状态换热温度每天换热器的进水温度和出水温度控制器温度设定每天设定温度是否合理卧式热水锅炉：故障现象原因措施控制器不启动电源异常保险丝不良电压不正常确认电源及各种插接件确认后更换确认后调整电压"AAA"报警或其它异常工作参数设定有误参考使用说明，同时按［选择］键和［复位］键"LLL"报警水位过低低水位断路水位探头不良确认补水系统排气后补水确认连接线路确认后更换"CCC"报警水位过高高温报警温度设定过低温感探头连接线有误温感探头不良确认控制器能否控制燃烧器启停重新调整高温报警上限确认后连接确认后更换控制器有启动信号燃烧器不启动电源输出线有误过热保护启动或断路燃烧器有故障确认后重接确认后连接或更换确认后检修燃烧器控制器有补水信号但电源线有误过热保护断路或故确认后重新接线确认后连接或更换不补水障水泵不良确认后维修或更换其它燃烧器故障参照燃烧器故障检修饮水炉：故障现象原因措施1.水位计漏水承压运行确认大气管是否开放2.不出水水位探头搭铁水位探头结垢短路确认水位探头清理或更换水位探头3.溢水水位探头结垢或补水阀装反补水阀异常接地线不良清理水垢或确认电磁阀方向清理或更换补水阀重新接线4.燃烧器不启动水位探头接错过热保护启动温度设定过低调整水位探头连线确认过热保护重新设定温度5.缺水但不补水水位探头结垢水位管路堵塞过热保护启动清理或更换水位探头清理水位计管路确认接线或更换过热保护6.显示EEE 水位探头故障清理或更换水位探头7.其他燃烧器故障参考燃烧器故障原因燃烧器常见故障处理：故障可能原因解决方法燃烧器不启动1.无供电闭合所有开关，检查保险丝2.极限控制器tl打开调整或更新3.安全控制器打开调整或更新4.控制盒锁定重启动（锁定后1秒）5.电动机保护断开（缺相）重置热继电器6.泵卡住损坏更换7.电连接错误检查连接8.控制盒损坏更换9.电动机控制器损坏更换10.电机损坏更换启动后锁定11.光电管短路更换光电管12.光线和模拟火焰出现消除光源或更换控制盒13.缺相保护连接后复位预吹风后（安全时间后）锁定，火焰不出现14.油箱中无油或油箱中有水提高油位或抽干水15.燃烧头和空气控制阀调节不当调整。
