4.调节阀性能测试标准

调节阀精修标准
调节阀的精修标准通常涉及以下几个方面：
1、泄漏量：调节阀的泄漏量应符合相关标准，以确保其密封性能良好。

在规定的测试条件下，泄漏量应满足一定的要求，确保阀门在使用过程中不会因泄漏而影响系统的正常运行。

2、流量特性：调节阀的流量特性应符合设计要求，以确保阀门在不同开度下的流量变化与预期一致。

通过调整阀门的开度，应能够实现流量的精确控制。

3、压力损失：调节阀的压力损失应控制在合理范围内，以确保阀门在使用过程中不会对系统的压力产生过大的影响。

压力损失过大会导致系统能耗增加，不利于节能减排。

4、操作力矩：调节阀的操作力矩应符合相关规定，以确保阀门在开启和关闭过程中能够顺畅、稳定地运行。

操作力矩过大或过小都可能影响阀门的正常运行和使用寿命。

5、振动和噪声：调节阀在运行过程中应产生的振动和噪声应符合相关标准。

过大的振动和噪声不仅会影响阀门的使用寿命，还可能对周围环境产生负面影响。

6、密封性能：调节阀的密封性能应良好，确保阀门在关闭状态下能够完全密封，防止介质泄漏。

密封性能的好坏直接关系到阀门的使用效果和安全性。

7、外观质量：调节阀的外观质量应符合相关标准，包括涂层、
标识、装配等方面。

外观质量的好坏不仅影响阀门的美观程度，还可能影响其使用寿命和性能。

这些精修标准是确保调节阀性能稳定和可靠运行的关键。

在实际应用中，应根据具体的使用场景和需求，选择合适的调节阀，并按照相关标准进行安装、调试和维护。

同时，还应定期对调节阀进行检查和维修，确保其长期稳定运行。

调节阀的主要性能及测试1.1 气动调节阀主要性能及测试气动调节阀的性能指标有：基本误差、回差、死区、始终点偏差、额定行程偏差、泄漏量、密封性、耐压强度、外观、额定流量系数、固有流量特性、耐振动性能、动作寿命，计13项、前9项为出厂检验项目。

由于调节阀的运输、工作弹簧范围的调整等因素，安装前往往需要对如下性能进行调整、检验：1）基本误差将规定的输入信号平稳地按增大和减小方向输入执行机构气室（或定位器），测量各点所对应的行程值，计算出实际“信号－行程”关系与理论关系之间的各点误差。

其最大值即为基本误差。

试验点应至少包括信号范围0、25％、50％、75％、100％这5个点。

测量仪表基本误差限应小于被试阀基本误差限的1/4。

2）回差试验程序与上面第1）点所述相同。

在同一输入信号上所测得的正反行程的最大差值即为回差。

3）始终点偏差方法同第1）点。

信号的上限（始点）处的基本误差即为始点偏差；信号的下限（终点）处的基本误差为终点偏差。

4）额定行程偏差将额定输入信号加入气动执行机构气室（或定位器），使阀杆走完全程，实际行程与额定行程之差与额定行程之比即为额定行程偏差。

实际行程必须大于额定行程。

5）泄漏量试验介质为10～50℃的清洁气体（空气和氮气）或液体（水或煤油）；试验压力A程序为：当阀的允许压差大于350KPa时，试验压力均按350KPa做，小于350KPa时按允许压差做；B试验程序按阀的最大工作压差做。

试验信号压力应确保阀处于关闭状态。

在A试验程序时，气开阀执行机构信号压力为零；气闭阀执行机构信号压力为输入信号上限值加20KPa；两位式阀执行机构信号压力应为设计规定值。

在B试验程序时，执行机构的信号压力应为设计规定值。

试验介质应按规定流向加入阀内，阀出口可直接通大气或连接出口通大气的低压头损失的测量装置，当确认阀和下游各连接管道完全充满介质后方可测取泄漏。

1.2 电动调节阀主要性能及测试电动调节阀主要性能指标有：基本误差、回差、死区、额定行程偏差、泄漏量、密封性、耐压强度、外观、额定流量系数，固有流量特性、耐振动、温度、长期工作可靠性、防爆、阻尼特性、电源电压变化影响、环境温度变化影响、绝缘电阻、绝缘强度等。

调节阀性能实验一、实验目的要求1、了解调节阀的构造，掌握其操作和调节方法；2、测定调节阀基本误差、回差、死区、始终点极限偏差与额定行程偏差3、测定调节阀固有流量特性曲线；二、实验基本原理调节阀又名控制阀，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。

调节阀一般由执行机构和阀门组成。

如果按其所配执行机构使用的动力，调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种，另外，按其功能和特性分，线性特性，等百分比特性及抛物线特性三种。

调节阀用于调节介质的流量、压力和液位。

根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。

调节阀由电动执行机构或气动执行机构和调节阀两部分组成。

调节阀通常分为直通单座式调节阀和直通双座式调节阀两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。

三、实验内容1 外观及清洁度检查清洁度是指零件、整机的影响产品可靠性部位被杂质污染的程度。

可用采集的杂质大小、数目等来展示。

若特定部位杂质过多，则会沉积在管道中，堵塞流道，使实际测得的流量变小。

杂质也会使造成比较大的摩擦损害，如弹簧、密封材料的损坏，严重影响阀门的使用寿命及工作的可靠性。

阀门外观应该清洁、光滑。

不得有任何铁屑、污垢、粉尘、绣点及其他异物；紧固件不得有松动、损伤等。

调节阀清洁度检查参考JB/T4058中6.2.8节的规定执行，壳体内壁及零部件表面清洁度要求检查结果填入表中。

结果如表1所示。

从表1检查结果来看，在阀门壳体内壁、加工零部件未观察到微小颗粒、异物、杂质，清洁度符合相关标准要求，说明阀门特定部位杂质及颗粒不会成为影响试验结果的重要因素。

1调节阀表面清洁度检查记录表2.动作灵活性及程序控制开关功能验证试验1、将调节阀调手动状态，检查阀门转动部件动作灵活性，看是否卡滞、转动不灵活等现象发生；记录结果于表2中。

2、接通调节阀电源，投电动状态，观察其动作灵活性，并记录阀门在升程与降程区间行程位移及时间，试验不得少于3次，记录结果于表2中。

调节阀校验实施细则一、引言调节阀是工业过程中常用的控制元件，用于调节流体介质的流量、压力和温度。

调节阀的性能直接关系到流程的稳定性和安全性，因此，对调节阀的校验工作显得尤为重要。

本文将介绍调节阀校验的实施细则，以帮助工程技术人员更好地进行调节阀校验工作。

二、校验前的准备工作在进行调节阀校验之前，首先需要准备以下工作：1. 校验仪器和设备：包括压力表、温度计、流量计等，确保仪器精度和稳定性。

2. 校验标准和程序：准备相关的校验标准和程序，包括调节阀的技术要求和操作规程等。

3. 校验环境准备：根据调节阀的使用环境，选择合适的校验环境，确保环境温度、湿度等条件符合要求。

三、校验步骤1. 校验前检查：对待校验的调节阀进行外观检查，确保阀体无损伤、螺纹连接完好等。

同时，检查调节阀的密封性能，确保阀芯和阀座间没有明显泄漏。

2. 测量流量特性：根据校验标准和程序，将校验仪器连接至调节阀，并根据流量要求进行校验。

通过改变阀门开度和流量，测量调节阀的流量特性曲线，并记录数据。

3. 测量稳态特性：在不同的工况下，测量调节阀的稳态特性，包括相对误差、过冷度、响应时间等。

通过与校验标准进行比对，评估调节阀的稳态性能。

4. 测量气密性：对调节阀进行气密性测试，通过给定的压力范围，观察阀门的密封程度。

如发现泄漏现象，需要进行调节阀的修理或更换。

5. 测量负载特性：通过改变调节阀的负载，在不同的压力下测量调节阀的反应能力。

根据校验标准，评估调节阀在负载变化下的稳定性和可靠性。

6. 校验记录和评估：将校验过程中的数据进行整理和记录，并与校验标准进行比对和评估。

根据评估结果，判断调节阀是否合格，需要进行调整或修理等。

四、校验结果处理校验完成后，根据校验结果进行相应的处理：1. 合格处理：如果调节阀的性能符合校验标准要求，可以进行合格处理，并按照相关规定进行标识和记录。

2. 不合格处理：如果调节阀的性能未达到校验标准要求，需要进行调整、修理或更换等措施。

阀门强度试验标准
阀门强度试验标准如下：
1. 阀门强度试验的试验介质一般为水，特殊情况下可用其他介质。

2. 阀门强度试验的压力为阀门公称压力的1.5倍，持续时间不得少于5分钟。

3. 在试验过程中，应确保阀门填料函、阀杆、阀瓣密封面等部位无渗漏现象。

4. 对于一些特殊阀门，如止回阀、安全阀等，其强度试验的要求可能有所不同，需按照相关标准进行试验。

5. 阀门强度试验后，应将阀门内腔及密封面冲洗干净，并保持干燥。

6. 阀门强度试验不合格时，应重新进行试验。

总之，阀门强度试验是确保阀门性能和质量的重要手段之一。

在试验过程中，需严格按照标准要求进行操作，确保试验结果的准确性和可靠性。

同时，对于不合格的阀门，应及时进行处理和修复，避免影响正常使用。

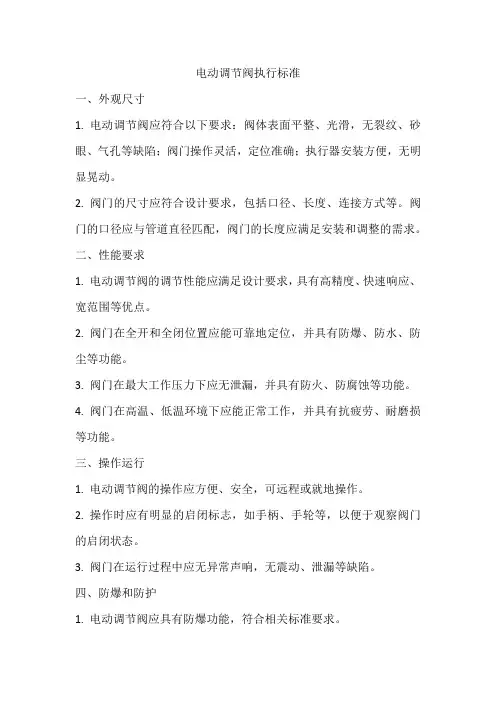

电动调节阀执行标准一、外观尺寸1. 电动调节阀应符合以下要求：阀体表面平整、光滑，无裂纹、砂眼、气孔等缺陷；阀门操作灵活，定位准确；执行器安装方便，无明显晃动。

2. 阀门的尺寸应符合设计要求，包括口径、长度、连接方式等。

阀门的口径应与管道直径匹配，阀门的长度应满足安装和调整的需求。

二、性能要求1. 电动调节阀的调节性能应满足设计要求，具有高精度、快速响应、宽范围等优点。

2. 阀门在全开和全闭位置应能可靠地定位，并具有防爆、防水、防尘等功能。

3. 阀门在最大工作压力下应无泄漏，并具有防火、防腐蚀等功能。

4. 阀门在高温、低温环境下应能正常工作，并具有抗疲劳、耐磨损等功能。

三、操作运行1. 电动调节阀的操作应方便、安全，可远程或就地操作。

2. 操作时应有明显的启闭标志，如手柄、手轮等，以便于观察阀门的启闭状态。

3. 阀门在运行过程中应无异常声响，无震动、泄漏等缺陷。

四、防爆和防护1. 电动调节阀应具有防爆功能，符合相关标准要求。

2. 阀门应具有防护等级，以保证在恶劣环境下能够正常工作。

五、材质和工艺1. 阀体、阀芯、阀座等关键部件应采用耐腐蚀、耐磨损、高强度的材料制造。

2. 制造工艺应保证阀门的精度和可靠性，包括加工、装配、试验等环节。

六、试验方法1. 阀门外观尺寸检查按照实际测量方法和相关标准进行。

2. 阀门性能测试按照相关标准进行，包括压力试验、密封性能试验、动作性能试验等。

3. 阀门操作运行测试按照实际操作方法和相关标准进行，包括启闭操作、定位精度等。

4. 防爆和防护测试按照相关标准进行，包括防爆试验、防护等级试验等。

5. 材料和工艺测试按照相关标准进行，包括材料检验、工艺验证等。

七、检验规则1. 每台电动调节阀都应经过外观尺寸检查、性能测试、操作运行测试、防爆和防护测试以及材料和工艺测试等环节。

2. 测试结果应符合相关标准和设计要求，如有不合格项，应进行整改或更换。

3. 检验合格后方可出厂，并出具合格证明文件。

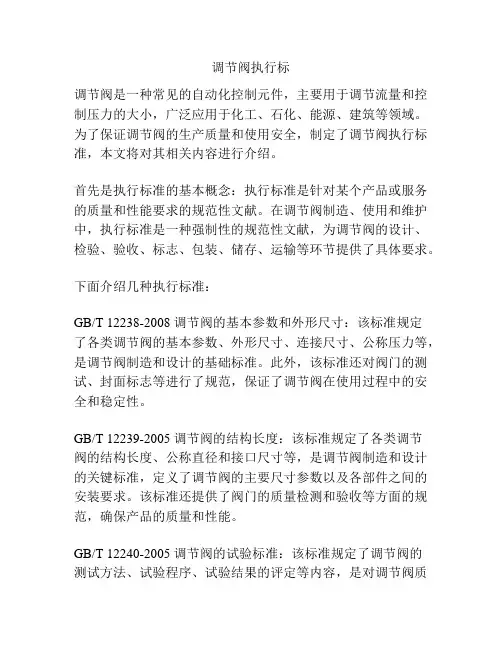

调节阀执行标调节阀是一种常见的自动化控制元件，主要用于调节流量和控制压力的大小，广泛应用于化工、石化、能源、建筑等领域。

为了保证调节阀的生产质量和使用安全，制定了调节阀执行标准，本文将对其相关内容进行介绍。

首先是执行标准的基本概念：执行标准是针对某个产品或服务的质量和性能要求的规范性文献。

在调节阀制造、使用和维护中，执行标准是一种强制性的规范性文献，为调节阀的设计、检验、验收、标志、包装、储存、运输等环节提供了具体要求。

下面介绍几种执行标准：GB/T 12238-2008 调节阀的基本参数和外形尺寸：该标准规定了各类调节阀的基本参数、外形尺寸、连接尺寸、公称压力等，是调节阀制造和设计的基础标准。

此外，该标准还对阀门的测试、封面标志等进行了规范，保证了调节阀在使用过程中的安全和稳定性。

GB/T 12239-2005 调节阀的结构长度：该标准规定了各类调节阀的结构长度、公称直径和接口尺寸等，是调节阀制造和设计的关键标准，定义了调节阀的主要尺寸参数以及各部件之间的安装要求。

该标准还提供了阀门的质量检测和验收等方面的规范，确保产品的质量和性能。

GB/T 12240-2005 调节阀的试验标准：该标准规定了调节阀的测试方法、试验程序、试验结果的评定等内容，是对调节阀质量检验和验收的具体要求，确保调节阀能够正常运行，达到预期的效果。

该标准的执行还需要根据不同的阀门类型和使用场所进行相应的要求。

GB/T 12241-2005 调节阀的安装和使用说明：该标准对调节阀的安装和使用进行了具体说明，包括安装位置、使用环境、使用要求等方面的指导，使得调节阀在实际使用中能够避免错误和操作不当带来的风险，确保产品的正常运行。

以上几种调节阀执行标准，是调节阀制造、使用和维护中应该遵循的基本规范。

针对不同类型的调节阀，还有一些行业标准、地方标准和企业标准等，也需要在生产、销售、使用阶段加以遵守。

只有在符合执行标准的前提下，调节阀的生产、使用和维护才能真正得到有效保障。
