附塔机基础及平衡重和塔吊计算书○1基础计算书一、参数信息塔吊型号：QTZ80，塔吊起升高度H：50.00m，塔身宽度B：1.6m，基础埋深d：1.60m，自重G：600kN，基础承台厚度hc：1.00m，最大起重荷载Q：60kN，基础承台宽度Bc：5.50m，混凝土强度等级：C35，钢筋级别：HRB400，基础底面配筋直径：25mm二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=600kN；塔吊最大起重荷载：Q=60kN；作用于塔吊的竖向力：Fk＝G＋Q＝600＋60＝660kN；2、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mkmax＝960kN·m；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝Mk /（Fk+Gk）≤Bc/3式中 e──偏心距，即地面反力的合力至基础中心的距离； Mk──作用在基础上的弯矩；Fk──作用在基础上的垂直载荷；Gk ──混凝土基础重力，Gk＝25×5.5×5.5×1=756.25kN；Bc──为基础的底面宽度；计算得：e=960/(660+756.25)=0.678m < 5.5/3=1.833m；基础抗倾覆稳定性满足要求！四、地基承载力验算依据《建筑地基基础设计规范》(GB50007-2011)第5.2条承载力计算。
计算简图:混凝土基础抗倾翻稳定性计算： e=0.678m < 5.5/6=0.917m 地面压应力计算： P k ＝（F k +G k ）/A P kmax ＝(F k +G k )/A + M k /W式中：F k ──塔吊作用于基础的竖向力，它包括塔吊自重和最大起重荷载,F k ＝660kN ； G k ──基础自重，G k ＝756.25kN ； Bc ──基础底面的宽度，取Bc=5.5m ；M k ──倾覆力矩，包括风荷载产生的力矩和最大起重力矩，M k ＝ 960kN ·m ； W ──基础底面的抵抗矩，W=0.118Bc 3=0.118×5.53=19.632m 3； 不考虑附着基础设计值：P k ＝（660＋756.25）/5.52＝46.818kPaP kmax =(660+756.25)/5.52+960/19.632=95.717kPa ； P kmin =(660+756.25)/5.52-960/19.632=0kPa ； 实际计算取的地基承载力设计值为:f a =160.000kPa ；地基承载力特征值f a 大于压力标准值P k =46.818kPa ，满足要求！地基承载力特征值1.2×fa 大于无附着时的压力标准值Pkmax=95.717kPa，满足要求！五、基础受冲切承载力验算依据《建筑地基基础设计规范》（GB 50007-2011）第8.2.7条。

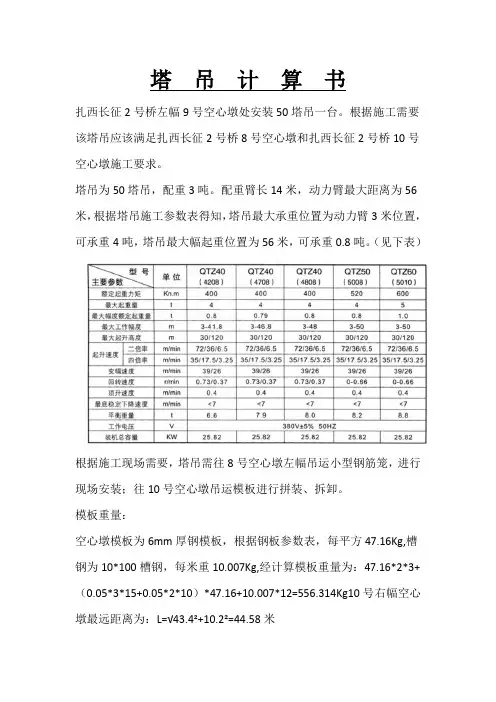

塔吊计算书扎西长征2号桥左幅9号空心墩处安装50塔吊一台。
根据施工需要该塔吊应该满足扎西长征2号桥8号空心墩和扎西长征2号桥10号空心墩施工要求。
塔吊为50塔吊，配重3吨。
配重臂长14米，动力臂最大距离为56米，根据塔吊施工参数表得知，塔吊最大承重位置为动力臂3米位置，可承重4吨，塔吊最大幅起重位置为56米，可承重0.8吨。
（见下表）根据施工现场需要，塔吊需往8号空心墩左幅吊运小型钢筋笼，进行现场安装；往10号空心墩吊运模板进行拼装、拆卸。
模板重量：空心墩模板为6mm厚钢模板，根据钢板参数表，每平方47.16Kg,槽钢为10*100槽钢，每米重10.007Kg,经计算模板重量为：47.16*2*3+（0.05*3*15+0.05*2*10）*47.16+10.007*12=556.314Kg10号右幅空心墩最远距离为：L=√43.4²+10.2²=44.58米8号空心墩左幅钢筋笼重量为钢筋笼按4.5米分节算（7231.76+4794.34+782.88+604.25+114.53+80.45+18.63+867.28）/40*4.5=1630.5885Kg钢筋笼按3米分节算（7231.76+4794.34+782.88+604.25+114.53+80.45+18.63+867.28）/40*3=1087.059Kg钢筋笼按3米分节算最大重量（58*3*6.31+114.53+80.45+18.63+867.28）/40*3=1179.007Kg套用塔吊吊重计算公式:动力*动力臂=阻力*阻力臂配重块的重力*配重块到中心点的距离=吊臂到中心点的距离*要吊物体的重力塔吊配重3吨配重距离14米得出：8号空心墩塔吊可承重3*14=42*x x=1 ；塔吊配重3吨配重距离14米得出：10号空心墩塔吊可承重3*14=44.58*x x=0.948号左幅空心墩位置塔吊承重为：1吨扎西长征2号桥右幅10号空心墩模板拼装只能一块块拼装，模板表面积不能大于6平方米。
塔吊起重计算公式在建筑工地中，塔吊是一种常见的起重设备，它具有起重高效、操作灵活等优点，因此被广泛应用于建筑工程中。
在使用塔吊进行起重作业时，需要对起重物的重量、塔吊的工作范围等因素进行计算，以确保作业安全和效率。
本文将介绍塔吊起重计算的相关公式和方法，希望能对相关人员有所帮助。
1. 塔吊起重能力计算公式。
塔吊的起重能力是指其能够承载的最大重量，通常以吨为单位。
塔吊的起重能力取决于其结构、臂长、起重高度等因素，一般可以通过以下公式进行计算：Q = (P × r) / (h × cosα)。
其中，Q为塔吊的起重能力（吨），P为塔吊的额定起重力矩（吨米），r为塔吊的工作半径（米），h为塔吊的起重高度（米），α为塔吊臂的倾角（°），cosα为α的余弦值。
在实际应用中，可以根据工程需要和塔吊的技术参数，通过上述公式计算出塔吊的起重能力，以确定其是否能够满足工程要求。
2. 塔吊臂长计算公式。
塔吊的臂长是指起重臂的长度，也是影响其起重能力的重要因素之一。
一般情况下，可以通过以下公式计算塔吊的臂长：L = (H × tanβ) + h。
其中，L为塔吊的臂长（米），H为塔吊的最大起重高度（米），tanβ为β的正切值，β为塔吊臂的最大倾角（°），h为塔吊的最小起重高度（米）。
通过上述公式计算出的臂长，可以帮助工程师确定塔吊的工作范围，以便合理安排起重作业。
3. 塔吊起重力矩计算公式。
塔吊的起重力矩是指其在工作过程中产生的力矩，也是塔吊起重能力的重要参数之一。
一般情况下，可以通过以下公式计算塔吊的起重力矩：P = Q × r。
其中，P为塔吊的起重力矩（吨米），Q为塔吊的起重能力（吨），r为塔吊的工作半径（米）。
通过上述公式计算出的起重力矩，可以帮助工程师评估塔吊的起重能力，以确保其在起重作业中的安全性和稳定性。
4. 塔吊配重计算公式。
塔吊的配重是指其用于平衡起重物重量的重物，也是保证塔吊稳定运行的重要组成部分。

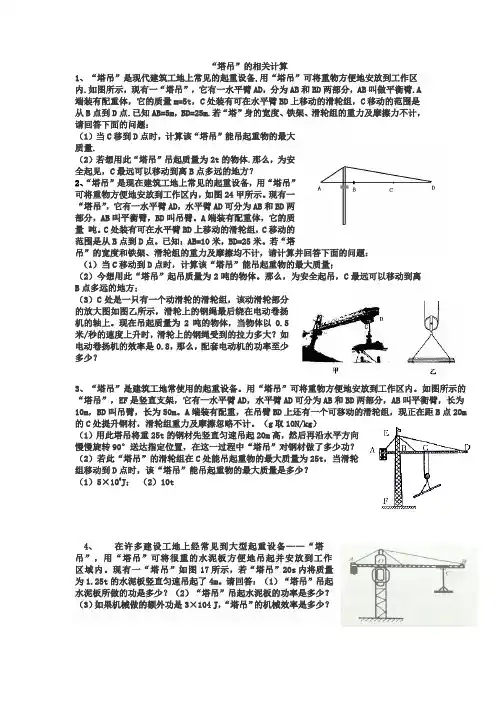

“塔吊”的相关计算1、“塔吊”是现代建筑工地上常见的起重设备,用“塔吊”可将重物方便地安放到工作区内.如图所示，现有一“塔吊”，它有一水平臂AD ，分为AB 和BD 两部分，AB 叫做平衡臂.A端装有配重体，它的质量m=5t ，C 处装有可在水平臂BD 上移动的滑轮组，C 移动的范围是从B 点到D 点.已知AB=5m ，BD=25m.若“塔”身的宽度、铁架、滑轮组的重力及摩擦力不计，请回答下面的问题：（1）当C 移到D 点时，计算该“塔吊”能吊起重物的最大质量.（2）若想用此“塔吊”吊起质量为2t 的物体.那么，为安全起见，C 最远可以移动到离B 点多远的地方？2、“塔吊”是现在建筑工地上常见的起重设备，用“塔吊”可将重物方便地安放到工作区内，如图24甲所示。
现有一“塔吊”，它有一水平臂AD ，水平臂AD 可分为AB 和BD 两部分，AB 叫平衡臂，BD 叫吊臂。
A 端装有配重体，它的质量 吨。
C 处装有可在水平臂BD 上移动的滑轮组，C 移动的范围是从B 点到D 点。
已知：AB=10米，BD=25米。
若“塔吊”的宽度和铁架、滑轮组的重力及摩擦均不计，请计算并回答下面的问题：（1）当C 移动到D 点时，计算该“塔吊”能吊起重物的最大质量；（2）今想用此“塔吊”起吊质量为2吨的物体。
那么，为安全起吊，C 最远可以移动到离B 点多远的地方；（3）C 处是一只有一个动滑轮的滑轮组，该动滑轮部分的放大图如图乙所示，滑轮上的钢绳最后绕在电动卷扬机的轴上。
现在吊起质量为2吨的物体，当物体以0.5米/秒的速度上升时，滑轮上的钢绳受到的拉力多大？如电动卷扬机的效率是0.8，那么，配套电动机的功率至少多少？3、“塔吊”是建筑工地常使用的起重设备。
用“塔吊”可将重物方便地安放到工作区内。
如图所示的 “塔吊”，EF 是竖直支架，它有一水平臂AD ，水平臂AD 可分为AB 和BD 两部分，AB 叫平衡臂，长为 10m ，BD 叫吊臂，长为50m 。
塔吊基础计算一、天然基础塔吊在安装完毕后。
其下地基即承受塔吊基础传来的上部荷载，一是竖向荷载，包括塔吊重量F和基础重量G；另一部分是弯矩M，主要是风荷载和塔吊附加荷卸产生的弯矩。
塔吊基础受力，可简化成偏心受压的力学模型（图1），此时，基础边缘的接触压力最大值和最小值分别可以按下式计算：图1塔吊基础受力简图（天然地基）图1塔吊基础受力简图（天然地基）其中：F————塔吊工作状态的重量，单位KNG————基础自重，单位KNG=b×b×h×ρ，单位KNb×h———基础边长、厚度，单位mρ——————基础比重，取25KN/m3e————偏心距，单位me=M/（F+G）M————塔吊非工作状态下的倾覆力矩。
若计算出的P min<0，即基底出现拉力，由于基底和地基之间不能承受拉力，此时基底接触压力将重新分布。
应按下式重新计算P maxF、M可由塔吊说明书中给出，将计算得出的最大接触压力P max和地质资料中给出的地基承载力标准值相比较，小于地基的承载力标准值即可满足要求。
二、桩基础对于有桩基础的塔吊，必须验算桩基础的承载力。
根据计算分析，在非工作状态下，塔吊大臂垂直于基础面对角线时最危险。
当以对角两根桩的连线为轴（图2—1），产生倾覆力矩时，将由单桩受力，此时桩的受力为最不利情况。
图2—1桩基础１、受力简图图2—2塔吊基础受力简图（桩基础）２、荷载计算当只受到倾覆力矩时：当只受到基础承台及塔吊重力时：3、单桩荷载最不利情况３、单桩最小荷载若计算出的P2＜0，即桩将受到拉力，拉力为|P2|L———桩的中心距。
４、单桩承载力单桩的受压承载力由桩侧摩阻力共同承担的，单桩受压承载力为：单桩的抗拔承载力由桩侧摩阻力承担，单桩抗拔力为：R K2=U P∑q Si L i （2—6）其中：q p—————桩端承载力标准值，KP aA P—————桩身横截面面积，m2U—————桩身的周长，mPq Si—————桩身第I层土的摩阻力标准值，KP A kL i—————按土层划分的各段桩长，m将计算所得的P1和R K1相比较，|P2|和R K2相比较，若P1< R K1且|P2|< R K2则可满足要求。
7 种塔吊基础计算目录一、单桩基础计算二、十字交叉梁基础计算三、附着计算四、天然基础计算五、三桩基础计算书六、四桩基础计算书七、塔吊附着计算一、塔吊单桩基础计算书一. 参数信息塔吊型号:QT60,自重(包括压重)F1=245.00kN,最大起重荷载F2=60.00kN塔吊倾覆力距M=600.00kN.m,塔吊起重高度H=50.00m,塔身宽度B=1.60m混凝土强度:C35,钢筋级别:Ⅱ级,混凝土的弹性模量 Ec=14500.00N/mm2桩直径或方桩边长 d=2.50m,地基土水平抗力系数 m=8.00MN/m4桩顶面水平力 H0=100.00kN,保护层厚度:50mm二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=245.00kN2. 塔吊最大起重荷载F2=60.00kN作用于桩基承台顶面的竖向力 F=1.2×(F1+F2)=366.00kN塔吊的倾覆力矩 M=1.4×600.00=840.00kN.m三. 桩身最大弯矩计算计算简图：1. 按照m法计算桩身最大弯矩：计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.4.5条，并参考《桩基础的设计方法与施工技术》。
(1) 计算桩的水平变形系数(1/m):其中 m──地基土水平抗力系数；b0──桩的计算宽度，b0=3.15m。
E──抗弯弹性模量，E=0.67Ec=9715.00N/mm2；I──截面惯性矩，I=1.92m4；经计算得到桩的水平变形系数:=0.271/m(2) 计算 D v:D v=100.00/(0.27×840.00)=0.45(3) 由 D v查表得：K m=1.21(4) 计算 M max:经计算得到桩的最大弯矩值:M max=840.00×1.21=1018.87kN.m。
由 D v查表得：最大弯矩深度 z=0.74/0.27=2.78m。
四.桩配筋计算依据《混凝土结构设计规范》(GB50010-2002)第7.3.8条。
塔吊工程量计算方案一、前言塔吊是建筑施工中常见的起重设备，广泛应用于各类建筑工地。
在施工过程中，对塔吊的工程量进行准确计算是非常重要的，可以帮助施工单位合理安排资源、控制成本、提高施工效率。
因此，建立一套科学合理的塔吊工程量计算方案是十分必要的。
本文将针对塔吊工程量计算方案进行详细介绍，包括计算方法、计算步骤和相关注意事项等内容，以期对施工单位在进行塔吊工程量计算时有所帮助。
二、塔吊工程量计算方法1.塔吊台班计算塔吊台班计算是指根据工地具体情况，合理安排塔吊的使用时间和工作量。
通常来说，塔吊的使用时间可按照每日8小时计算，具体计算方式为：塔吊本体工作时间 + 安装拆卸时间 + 例行检修时间 + 其他施工时间。
塔吊的工作量可以通过根据实际施工情况和需要提取数据，通过专业软件或手工计算得出。
2.塔吊设备数量计算塔吊设备数量计算是指根据工地的具体情况，确定塔吊的数量。
在进行计算时，需要考虑施工工地的规模、施工周期、作业区域、作业类型、工程量等多方面因素。
通过对这些因素进行综合合理分析，可以得出合理的塔吊设备数量。
3.塔吊材料和机械性能计算塔吊的材料和机械性能计算是指对塔吊所需的材料和机械性能进行详细的分析和计算。
在进行计算时，需要考虑到塔吊在不同环境下的作业性能、所需的材料、使用寿命等因素，从而保证塔吊在施工过程中的正常使用。
三、塔吊工程量计算步骤1.确定计算范围在进行塔吊工程量计算时，首先需要明确计算的范围和内容，包括所需计算的塔吊数量、工作时间、工作量、材料和机械性能等。
2.获取施工工地数据根据实际情况，获取施工工地的相关数据，包括施工计划、施工图纸、材料清单、工程量表等。
3.进行数据分析对施工工地的数据进行细致分析，包括对工程量、施工环境、施工条件等方面进行综合考量，以便更加准确地进行工程量计算。
4.采用专业软件进行计算可以借助专业的塔吊工程量计算软件，进行详细的计算。
这些软件通常可以根据实际情况，为用户提供详细的计算结果和相应的分析报告。
塔吊附着计算塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连接的两支座间距改变时，需要进行附着的计算。
主要包括附着杆计算、附着支座计算和锚固环计算。
一、支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。
附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载标准值应按照以下公式计算：W k=W0×μz×μs×βz=0.600×1.170×1.350×0.700=0.663 kN/m2；其中W0──基本风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：W0=0.600kN/m2；μz──风压高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：µz= 1.350；μs──风荷载体型系数：µs= 1.170；βz──高度Z处的风振系数，βz=0.700；风荷载的水平作用力：q=W k×B×K s=0.663×1.600×0.200=0.212kN/m；其中W k──风荷载水平压力，W k=0.663kN/m2；B──塔吊作用宽度，B= 1.600m；K s──迎风面积折减系数，K s=0.200；实际取风荷载的水平作用力q=0.212kN/m；塔吊的最大倾覆力矩：M=882.000kN·m；弯矩图变形图剪力图计算结果:N w=77.7184kN；二、附着杆内力计算计算简图：图2-2附着杆内力计算图计算单元的平衡方程:其中:1.第一种工况的计算:塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩合风荷载扭矩。
将上面的方程组求解，其中θ从0°–360°循环,分别取正负两种情况，求得各附着最大的。
塔吊分项参数计算塔吊是施工场地最重要的施工机械之一，其使用贯穿了整个工程。
在这过程中间隔时间长，不可预见性因素多，为确保塔吊的安全，以下计算都按极限苛刻条件下能保证塔吊正常工作计算。
即：塔吊设置在最大开挖深度处；型钢柱与混凝土灌注桩连接按光滑面锚固。
（计算详值见计算表格） 1. 基础竖向极限承载力计算F=F1+ F2F ——基础竖向极限承载力kn F1——塔吊自重（包括压重）kn F2最大起吊重量kn 2.单桩抗压承载力、抗拔力计算桩顶竖向力的计算（依据《建筑桩技术规范》JGJ94-94的第条）F 十。
iV V-A- M =1.2 —±士 弱尹2" Z* （"+”计算结果为抗压，“-”为抗拔）其中 N i ——单桩桩顶竖向力设计值kNn 单桩个数，n=4；F ——作用于桩基承台顶面的竖向力设计值TG ——塔吊基础重量KNMx,My 承台底面的弯矩设计值kN.mxi,yi 单桩相对承台中心轴的XY 方向距离mM ——塔吊的倾覆力矩kN.m3.桩长以及桩径计算 桩采用钻孔灌注桩R =f A +U £ f l >R = N xgk 实际 ppp s ii1U P =n d其中Rk 实际一一实际钻孔灌注桩承载能力KN桩端面承载能力KN桩侧摩擦阻力总和IUp£fsliKNR——单桩轴向承力安全值KN孔一一桩安全系数取2d桩直径m4.桩抗拔验算Ok=入RQk八k实际5.桩配筋计算桩身配筋率可取0.20%〜0.65% （计算取上限0.65%），抗压主筋不应少于6①10,箍筋采用不少于①6@3mm的螺旋箍筋，在桩顶5倍桩身直径范围内箍筋①6@1mm，每隔2m设一道2①12焊接加强箍筋。
As = S桩截面*配筋率n = 4As/ （n 巾2）其中n ——竖筋根数根As ——钢筋总截面积m①一一竖筋直径m6.桩上部钢支柱计算钢支柱采用 hxbxtwxt = 350 * 350 x 12 x 19, H 型钢。
塔吊基础技术计算公式引言。
塔吊是建筑工地上常见的起重设备，它具有起重能力大、操作范围广等优点，因此在建筑施工中得到了广泛应用。
在塔吊的设计和施工过程中，基础技术计算是至关重要的一环。
正确的基础技术计算可以确保塔吊的安全稳定运行，保障施工现场的安全。
本文将介绍塔吊基础技术计算的一些常用公式，希望对相关工程师和施工人员有所帮助。
一、塔吊基础技术计算公式。
1. 塔吊的起重能力计算公式。
塔吊的起重能力是指它能够承受的最大起重重量。
起重能力的计算公式如下：Q = (P F) × r。
其中，Q为塔吊的起重能力，P为塔吊的额定起重能力，F为塔吊自重，r为塔吊的工作半径。
2. 塔吊基础承载力计算公式。
塔吊的基础承载力是指它能够承受的最大荷载。
基础承载力的计算公式如下：Pb = ∑(Gk + Qk) + ∑(Ek × Ak)。
其中，Pb为塔吊的基础承载力，Gk为地面荷载，Qk为动载荷，Ek为风载荷，Ak为风载面积。
3. 塔吊的抗倾覆稳定计算公式。
塔吊在使用过程中需要保持稳定，抗倾覆稳定的计算公式如下：Fh = (M × L) / (H × 2)。
其中，Fh为塔吊的抗倾覆稳定系数，M为塔吊的最大起重力矩，L为塔吊的最大工作半径，H为塔吊的高度。
4. 塔吊的基础尺寸计算公式。
塔吊的基础尺寸是指它的基础面积和深度，基础尺寸的计算公式如下：A = Pb / σ。
D = A / B。
其中，A为塔吊的基础面积，Pb为塔吊的基础承载力，σ为土壤承载力，D为塔吊的基础深度，B为土壤的承载力系数。
5. 塔吊的基础沉降计算公式。
塔吊的基础沉降是指它在使用过程中可能发生的沉降情况，基础沉降的计算公式如下：S = (Q / A) × C。
其中，S为塔吊的基础沉降，Q为塔吊的荷载，A为塔吊的基础面积，C为土壤的沉降系数。
二、塔吊基础技术计算实例分析。
为了更好地理解塔吊基础技术计算公式的应用，我们以一个实际工程为例进行分析。
塔吊基础配筋计算、尺寸计算、承载力计算(2011-09-12 08:05:37)转载▼标签：塔吊基础地基承载力截面计算荷载房产一、参数信息塔吊型号:QTZ63，塔吊起升高度H=101.00m，塔吊倾覆力矩M=630.00kN.m，混凝土强度等级:C35，塔身宽度B=1.60m，基础以上土的厚度D:=2.00m，自重F1=450.80kN，基础承台厚度h=1.65m，最大起重荷载F2=60.00kN，基础承台宽度Bc=5.00m，钢筋级别:I级钢。
二、基础最小尺寸计算1.最小厚度计算依据《混凝土结构设计规范》(GB50010-2002)第7.7条受冲切承载力计算。
根据塔吊基础对基础的最大压力和最大拔力，按照下式进行抗冲切计算：(7.7.1-2)其中: F──塔吊基础对基脚的最大压力和最大拔力；其它参数参照规范。
η──应按下列两个公式计算，并取其中较小值，取1.00；(7.7.1-2)(7.7.1-3)η1--局部荷载或集中反力作用面积形状的影响系数；η2--临界截面周长与板截面有效高度之比的影响系数；βh--截面高度影响系数：当h≤800mm时，取βh=1.0；当h≥2000mm时，取βh=0.9，其间按线性内插法取用；ft--混凝土轴心抗拉强度设计值，取16.70MPa；σpc,m--临界截面周长上两个方向混凝土有效预压应力按长度的加权平均值，其值宜控制在1.0-3.5N/mm2范围内，取2500.00；um--临界截面的周长：距离局部荷载或集中反力作用面积周边ho/2处板垂直截面的最不利周长；这里取（塔身宽度+ho）×4=9.60m；ho--截面有效高度，取两个配筋方向的截面有效高度的平均值；βs--局部荷载或集中反力作用面积为矩形时的长边与短边尺寸的比值，βs不宜大于4；当βs<2时，取βs=2；当面积为圆形时，取βs=2；这里取βs=2；αs--板柱结构中柱类型的影响系数：对中性，取αs=40;对边柱，取αs=30;对角柱，取αs=20. 塔吊计算都按照中性柱取值，取αs=40 。
塔吊力矩和吊重的计算公式塔吊是建筑工地上常见的起重设备，它具有很强的起重能力和灵活的操作性能。
在使用塔吊进行起重作业时，需要根据实际情况计算塔吊的力矩和吊重，以确保安全高效地完成起重作业。
本文将介绍塔吊力矩和吊重的计算公式，帮助读者更好地理解和应用塔吊起重设备。
一、塔吊的力矩计算公式。
塔吊的力矩是指塔吊在起重作业时产生的力矩，它是塔吊起重能力的重要指标。
塔吊的力矩计算公式为：M = F × r。
其中，M表示力矩，单位为牛顿·米（N·m）；F表示塔吊的起重力，单位为牛顿（N）；r表示塔吊的臂长，单位为米（m）。
在实际应用中，塔吊的力矩需要根据具体的起重情况进行计算。
当塔吊处于水平状态时，力矩的计算比较简单，只需要考虑起重物的重量和臂长即可。
但当塔吊处于倾斜状态时，需要考虑倾斜角度对力矩的影响，计算公式为：M = F × r × cosθ。
其中，θ表示塔吊的倾斜角度。
在实际操作中，需要根据倾斜角度调整塔吊的工作状态，以确保力矩的准确计算和安全起重作业。
二、塔吊的吊重计算公式。
塔吊的吊重是指塔吊能够承载的最大起重重量，它是塔吊起重能力的重要参数。
塔吊的吊重计算公式为：W = M / r。
其中，W表示吊重，单位为千克（kg）；M表示力矩，单位为牛顿·米（N·m）；r表示塔吊的臂长，单位为米（m）。
在实际应用中，吊重的计算需要根据塔吊的实际工作状态和起重物的重量进行综合考虑。
通常情况下，吊重需要考虑起重物的重量、臂长和塔吊的工作状态等因素，以确保安全高效地进行起重作业。
三、塔吊力矩和吊重的影响因素。
塔吊的力矩和吊重受到多种因素的影响，需要在实际操作中进行综合考虑和计算。
主要影响因素包括：1. 起重物的重量，起重物的重量是影响塔吊力矩和吊重的关键因素，需要根据实际情况进行准确的重量测量和计算。
2. 塔吊的臂长，塔吊的臂长决定了力矩和吊重的大小，较长的臂长可以产生较大的力矩和吊重。
塔吊型号:QTZ40, 自重(包括压重)F1=287.83kN，最大起重荷载F2=40.00kN，塔吊倾覆力距M=400.00kN.m，塔吊起重高度H=40.80m，塔身宽度B=1.50m，混凝土强度等级:C35，基础埋深D=1.60m，基础最小厚度h=1.65m，基础最小宽度Bc=5.00m，二. 基础最小尺寸计算1．最小厚度计算依据《混凝土结构设计规范》(GB-2002)第7.7条受冲切承载力计算。
根据塔吊基础对基础的最大压力和最大拔力，按照下式进行抗冲切计算：其中F──塔吊基础对基脚的最大压力和最大拔力；其它参数参照规范。
计算方案：当F取塔吊基础对基脚的最大压力，将h01从0.8m开始，每增加0.01m，至到满足上式,解出一个h01；当F取塔吊基础对基脚的最大拔力时，同理,解出一个h02，最后h01与h02相加，得到最小厚度H。
经过计算得到：塔吊基础对基脚的最大压力F=250.00kN时，得h01=0.80m；塔吊基础对基脚的最大拔力F=200.00kN时，得h02=0.80m；解得最小厚度 Hc=h01+h02+0.05=1.65m；实际计算取厚度为:Hc=1.65m。
2．最小宽度计算建议保证基础的偏心距小于Bc/4，则用下面的公式计算：其中F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载，F=1.2×327.83=393.40kN；G──基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc×Bc×D) =527.62kN；M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×400.00=560.00kN.m。
解得最小宽度 Bc=2.45m，且还应该满足:Bc>=2h+B=4.80m。
实际计算取宽度为 Bc=5.00m。
三. 塔吊基础承载力计算依据《建筑地基基础设计规范》(GB-2002)第5.2条承载力计算。
塔吊计算塔吊计算提要：QTZ80塔吊基础所承受的垂直荷载为1057kN，水平荷载为，倾翻力矩为2165kN，扭矩为282kN。
自重更多内容绿化塔吊计算本工程在B区外侧和A区外侧分别布置QTZ80塔吊和QTZ63塔吊各一台，用于本工程所有的材料的垂直运输。
QTZ80塔吊采用钢筋混凝土承台式基础，基础承台为5500×5500×1300，混凝土强度等级为c30。
QTZ80塔吊基础所承受的垂直荷载为1057kN，水平荷载为，倾翻力矩为2165kN，扭矩为282kN。
自重F1=最大起重荷载F2=最大起重荷载F2=，塔吊起重高度H=，塔吊作用宽度B=1.基础最小尺寸计算基础的最小厚度取:H=基础的最小宽度取:b=2.塔吊基础承载力计算依据《建筑地基基础设计规范》GB50007-2002第条承载力计算。
计算简图:当不考虑附着时的基础设计值计算公式：当考虑附着时的基础设计值计算公式：其中F--塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载；F=G--基础自重与基础上面土自重，G=×Bc×Bc×Hc+×Bc×Bc×D=；Bc--基础底面的宽度；w--基础底面的抵抗矩，w=Bc×Bc×Bc/6=；m--倾覆力矩，包括风荷载产生的力距和最大起重力距，m=；经过计算得到:有附着的最大压力设计值Pmax=有附着的最小压力设计值Pmin=无附着的压力设计值P=3.地基基础承载力验算:地基基础承载力特征值计算依据《建筑地基基础设计规范》GB50007-2002第条。
计算公式如下:其中fa--修正后的地基承载力特征值；fak--地基承载力特征值，取/m2；ηb--基础宽度地基承载力修正系数，取；ηd--基础埋深地基承载力修正系数，取；γ--基础底面以下土的重度，取/m2；γm--基础底面以上土的重度，取/m2；b--基础底面宽度，取；d--基础埋深度,取。
塔吊基础设计计算塔吊基础设计计算是指在安装塔吊时，根据塔吊的尺寸、工作条件和安全要求，进行基础设计的计算。
塔吊是一种大型施工机械设备，用于在建筑工地上进行吊装作业，因此其基础设计计算至关重要，直接关系到塔吊的稳定性和安全性。
一、确定塔吊基础设计参数1.确定塔吊的高度和重量，以及工作条件（如最大起吊量和最大回转半径等）。
2.根据塔吊的高度和重量，确定基础的尺寸和类型，常用的基础类型有立柱基础和箱式基础。
二、计算基础尺寸和适应性1.根据塔吊的高度和工作条件，计算基础的尺寸。
通常，基础的宽度应大于塔吊高度的1/4至1/3，长度应大于最大回转半径加上塔吊底座的尺寸。
2.根据计算结果，评估基础的适应性，包括抗倾覆能力、承载能力和稳定性。
三、计算基础的承载能力1.根据塔吊的重量和基础参数，计算基础的垂直承载能力，即基础的承载能力应大于塔吊的重量。
2.根据基础的尺寸和土壤的承载力，计算基础的水平承载能力，即基础的承载能力应大于塔吊的侧向荷载。
四、计算基础的稳定性1.根据基础的尺寸、土壤的稳定性和塔吊的工作条件，计算基础的稳定系数，即基础的稳定系数应大于12.根据计算结果，评估基础的稳定性，包括抗倾覆能力和抗滑移能力。
五、设计基础的细节1.根据基础的尺寸和类型，设计基础的具体结构，包括基础的平面形状和截面形状。
2.根据基础的结构和施工条件，设计基础的施工方案，包括土方开挖、支护和回填等。
六、进行基础的验算和评估1.根据设计结果，进行基础的验算，包括静力分析和动力分析等。
2.根据验算结果，评估基础的安全性和可行性，包括基础的稳定性和承载能力等。
总之，塔吊基础设计计算是一项复杂而重要的工作，需要结合塔吊的特点和工作条件，进行详细的参数计算和结构设计。
只有通过科学合理的设计计算，才能确保塔吊的稳定性和安全性，提高施工效率和质量，确保人员安全。
7种塔吊基础计算在塔吊建设中，基础计算是非常重要的环节。
一个良好的基础设计可以确保工程的安全和稳定，减少不必要的损失和事故。
在该文档中，我们将探讨七种常见的塔吊基础计算。
1. 常规混凝土基础常规混凝土基础是最常见的塔吊基础，通常需要考虑以下因素： - 塔吊载荷 - 土壤承载能力 - 基础尺寸和形状 - 混凝土配方和强度等级基础计算需要考虑上述因素，以保证基础的稳定性和安全性，有助于塔吊的使用寿命。
2. 锚固式基础锚固式基础主要用于需要更强的支撑力的情况下，例如在高风区域和高层建筑物的塔吊。
锚固基础的设计通常依靠锚杆的力量来提供更强的支撑力。
3. 沉桩式基础当需要在地面较松散的区域建设塔吊时，沉桩式基础是最好的选择，可以大幅度增加塔吊的稳定性和安全性。
沉桩需要在土中钻孔并注入混凝土，以确保桩的固定性和地基的稳定性。
4. 层式基础层式基础是针对较大塔吊设计的一种基础计算方式。
它往往需要考虑塔吊中心的重力位置，以及需要排除的竖向压力等因素。
5. 礁石式基础在海边或山区等特殊的环境中，基础计算往往需要考虑土壤情况和承载能力。
在这种情况下，较好的选择是借助现有的天然石块或制作石头基础。
要确保石块和基础的完整性和可靠性。
6. 波纹管式基础波纹管式基础是一种非常新颖的基础设计，它一般用于地面不平的区域。
此类基础的主要特点是拼接波纹钢，形成一个管状构建，容易拆卸并移植至其他场地。
它的使用范围非常广泛，配合现代工程设备可缩短基础设计周期。
7. 内置塔身基础内置塔身基础是一种能够提高塔吊在建设过程中稳定性的技术。
这种基础的设计中，塔吊身体自身被认为是一部分基础。
确保塔吊内部重心的位置和表面载荷分布可以大幅度增加塔吊在建设过程中的稳定性和安全性。
每种基础设计都有自己的特殊性，需要根据实际情况进行选择。
我们需要考虑每个因素的影响，并确保设计的基础具有足够的载荷能力和稳定性。
基础计算的可能性不仅在于适合建筑物的设计，还需要考虑施工工序、时限和实际预算。
塔吊的相关计算
按规范规定，塔吊安装时对基础的抗倾覆和地基承载力，附着杆及其预埋件进行验算，当附着按《塔吊使用说明书》要求的距离和角度进行施工时，可不用计算，，但在实际施工中，附着的施设往往和说明书要求不同，故需进行设计和验算。
第一部分附着的设计验算
一、附着的受力说明：附着主要是承受风载形成的水平剪力和扭
矩，以及塔吊运行时自身产生的扭矩。
二、附着计算式的两种状态：
1、塔基满载工作时，起重臂顺着塔身的x轴或y轴，风向垂直于
起重臂，如下图1.
2、塔基非工作时，起重臂处于塔身对角线处，风由起重臂吹向平
衡臂，如下图2.
说明：按规定状态图1情况下，风压采用工作风压，w=0.25KN/㎡，状态图2情况下没有扭矩，只有风压产生的水平剪力，故风压采用当地的基本风压W0 .
三、当塔吊在允许自由高度处，设第一道附着时，附着上部的自由
端为最大允许值时，此时的附着受力最大，如图3所示。
四、计算
1、大臂所受的风载p
P=1.4(L1+L2)×h×W k1状态1
W k1= Us×W
P=1.4×S×W k状态2
W k= βz×Us×Uz×Wo
式中：L1: 平衡臂长L2：起重臂长
h: 大臂臂身高度 W：工作风压
Wo：基本风压βz：风振系数
Us：风载体型系数Uz：风压高度变化系数 Wo、βz、Us、Uz俱可由《建筑结构荷载规范》中查取和计算。
2、塔身承受的风载
q=1.4×b1×Wk1状态1
q=1.4×b2×Wk
其中：b1：塔身高度 b2：塔身的角线长度
3、附着处，塔身截面所受的剪力和扭矩计算
（1）由p产生的剪力 V1=P/2(2+3a/L)
（2）由q产生的剪力 V2=qL/8(3+8a/L+ba2/L2)
（3）总剪力V= V1+ V2
（4）大臂上风力而产生扭矩T1= h Wk1(L22/2-L12/2)
（5）总扭矩T= T1+ T2 T2 塔身工作时最大扭矩可由说明书上查设
4、附着杆内力计算
（1）状态1情况下计算简图如图4
（2）利用力矩平衡原理
○1ΣM B=0 则：R AC×L1=T+Vx1L2+Vy1L3○2ΣM c=0 则：R BD×L4=T1+0.5a(Vx +Vy1)
○3ΣM o1=0 则：R BC ×L5=T+Vx L6
其中：T、T1绝对值相同，只是方向不同，Vx、Vy、Vx1、Vy1、其值具等于V只是大臂处于X轴或Y轴时，风向不同而产生剪力方向不同，故上式中，Vx和Vy只能取其中一个，不能两个同时取。
另：每个附着杆在不同状态下可能受拉，也可能受压，但BC杆和BD杆永远是一个受拉，另一个受压。
（3）在状态2下，用于T=0而V是按状态2的风力计算而设，可设V分解成Vx、Vy代入上面3个公式，此时，Vx、Vy同时起作用，而后计算出3个支座反力。
5、附着杆在压弯状态下的受力验算。
a、σ=R/A+M/W≤[σ]
其中： R：取两种状态下最大值 A：杆件截面积
M：自重和风载形成弯矩 W:杆件抗截面矩
b、预埋件计算
（1）预埋件处的焊缝计算
将支座反力R分解成平行于预埋件的Rx和垂直于预埋件的Ry.
则该焊缝受拉剪作用
σf=Ry/ he x Lw τf= Rx/ he Lw
其中：he：焊缝高度Lw：焊缝长度
[（σf /R f）2+τf2]1/2≤ft w
其中：ft w：角焊缝允许内力值
R f：增大系数，动载取1.0，静载取1.22 （2）预埋件的锚固筋验算：
La≥a ﹒R f y/nft﹒d
其中: La:锚固筋长度
n：锚固筋根数
ft：砼轴心抗拉强度
d：钢筋直径
a=0.16 光圆钢及，a=0.14 带肋钢筋
第二部分基础计算
塔吊基础分为整体式基础和分高式基础，分高式的比较简单，只需验算下面第一是即可，而整体式基础较复杂，我处目前大部分为整体式基础。
1、地基承载力验算，需满足以下公式1、公司2.
○1Ρ=( F+G)/A≤fa 公式1
Ρmax1.2fa 公式2
其中：F为塔吊工作的自重，起吊物和压力
G为基础自重
A为基础底面积
Fa为地基允许应力
○2Ρmax的计算，如图6，
当偏心距e≤b/σ时，Ρmax=（F+G）/A+M/W
其中: M为上部传来最大弯矩，可有说明书查设 W为基础坑截面
当偏心距e﹥b/σ时，Ρmax=2（F+G）/3La
其中： L为基础另一边宽度，
α抗倾覆验算
2、抗倾覆验算
e=(M+Hh)/(F+G)≤b/3
其中：H为基础所受水平力，可有说明书查看
H为基础高度。
