4.1 驱动电机基础知识

机电设备技术知识点总结一、电机基础知识1. 电机的工作原理电机是将电能转换为机械能的设备，其工作原理是通过电磁感应现象实现的。

当通电时，电机内部的线圈产生磁场，与固定在外部的磁场相互作用产生力，从而驱动电机转动。

2. 电机分类按使用的能源分类，电机主要可以分为直流电机和交流电机两大类；按转子结构分类，电机可以分为异步电机、同步电机和直线电机；按用途分类，电机可以分为空调电机、洗衣机电机、风扇电机等。

3. 电机的工作原理电机工作时的主要参数有磁场、电流、电压、感应电动势等，这些参数对电机的工作性能有着重要的影响。

4. 电机的选型在选用电机时，需要考虑其额定功率、额定电压、额定电流、转速等参数，并依据实际需求选择合适的电机类型和功率。

5. 电机的维护和保养电机在使用过程中需要定期的维护和保养，包括润滑、散热、清洁等，以确保电机的正常运行。

二、传动装置1. 传动装置的分类传动装置主要分为机械传动装置、液压传动装置和气动传动装置三大类。

2. 机械传动装置机械传动装置主要包括齿轮传动、带传动、链传动、蜗杆传动和联轴器等，通过机械元件实现机械能的传递。

3. 液压传动装置液压传动装置通过液压泵、液压缸和液压阀等元件实现液压能的传递，广泛应用于工程机械、冶金设备、航空航天等领域。

4. 气动传动装置气动传动装置通过气动泵、气动缸和气动阀等元件实现气动能的传递，应用于包装设备、起重设备、风能利用等领域。

5. 传动装置的设计原则在设计传动装置时，需要考虑传动效率、传动比、传动平稳性、传动噪音等因素，以实现良好的传动效果。

三、控制系统1. 控制系统的分类控制系统主要分为开环控制系统和闭环控制系统两大类。

2. 开环控制系统开环控制系统是指控制器输出的控制量不受被控对象影响的控制系统，其控制效果受外部干扰和系统参数变化的影响较大。

3. 闭环控制系统闭环控制系统是指控制器输出的控制量受被控对象反馈的信息影响的控制系统，能够根据被控对象状态实时调整控制量，具有良好的稳定性和鲁棒性。

电机基础知识培训教学内容一、引言电机是现代工业生产和日常生活中不可或缺的重要设备，广泛应用于各个领域。

为了提高电机操作人员的技术水平，保障电机设备的正常运行，特制定本培训教学内容，对电机基础知识进行全面、系统的培训。

二、电机的基本原理1. 电磁感应定律：电机的工作原理基于电磁感应定律，即当导体在磁场中运动时，会在导体两端产生电动势。

通过这一原理，电机实现了电能与机械能的相互转换。

2. 磁路理论：磁路是电机中传递磁通的路径。

磁路理论包括磁通连续性原理、磁路欧姆定律、磁路基尔霍夫定律等，为电机设计和分析提供了基础。

三、电机的分类与结构1. 分类：根据工作原理和用途，电机可分为直流电机、交流电机和变压器。

其中，直流电机和交流电机又可分为同步电机和异步电机。

2. 结构：电机主要由定子和转子两部分组成。

定子是电机的固定部分，包括定子铁心、绕组等；转子是电机的旋转部分，包括转子铁心、绕组等。

此外，电机还包括端盖、轴承、风扇等附件。

四、电机的主要性能参数1. 额定功率：电机在额定运行条件下的输出功率。

2. 额定电压：电机在额定运行条件下的输入电压。

3. 额定电流：电机在额定运行条件下的输入电流。

4. 额定转速：电机在额定运行条件下的旋转速度。

5. 效率：电机输出功率与输入功率的比值，反映了电机能量转换的效率。

6. 功率因数：电机运行时，有功功率与视在功率的比值，反映了电机对电网的影响。

五、电机的工作原理与运行特性1. 直流电机：直流电机的工作原理是基于电磁感应和电磁力作用。

直流电机具有良好的启动、调速性能，广泛应用于调速要求较高的场合。

2. 交流电机：交流电机的工作原理是基于旋转磁场与转子绕组之间的电磁感应。

交流电机结构简单、运行可靠，广泛应用于工业生产中。

3. 同步电机：同步电机具有转速与电源频率严格同步的特点，广泛应用于发电、调频等领域。

4. 异步电机：异步电机具有结构简单、运行可靠、成本低廉等优点，广泛应用于工业生产和日常生活中。

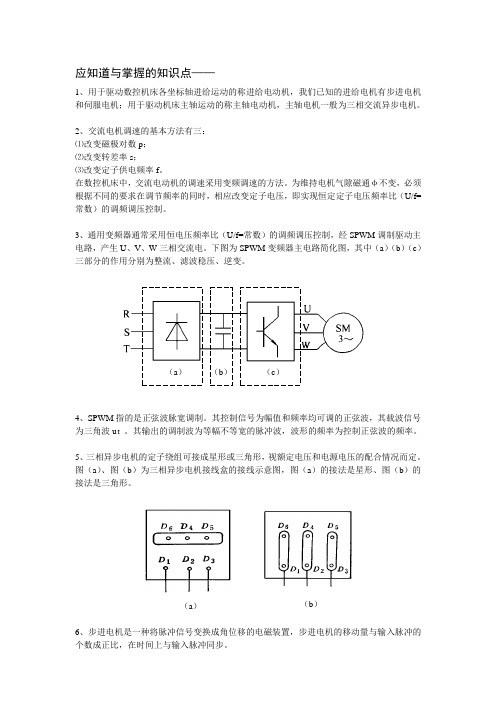

应知道与掌握的知识点——1、用于驱动数控机床各坐标轴进给运动的称进给电动机，我们已知的进给电机有步进电机和伺服电机；用于驱动机床主轴运动的称主轴电动机，主轴电机一般为三相交流异步电机。

2、交流电机调速的基本方法有三： ⑴改变磁极对数p ； ⑵改变转差率s ；⑶改变定子供电频率f 。

在数控机床中，交流电动机的调速采用变频调速的方法。

为维持电机气隙磁通φ不变，必须根据不同的要求在调节频率的同时，相应改变定子电压，即实现恒定定子电压频率比（U/f=常数）的调频调压控制。

3、通用变频器通常采用恒电压频率比（U/f=常数）的调频调压控制，经SPWM 调制驱动主电路，产生U 、V 、W 三相交流电。

下图为SPWM 变频器主电路简化图，其中（a ）（b ）（c ）三部分的作用分别为整流、滤波稳压、逆变。

4、SPWM 指的是正弦波脉宽调制。

其控制信号为幅值和频率均可调的正弦波，其载波信号为三角波u t 。

其输出的调制波为等幅不等宽的脉冲波，波形的频率为控制正弦波的频率。

5、三相异步电机的定子绕组可接成星形或三角形，视额定电压和电源电压的配合情况而定。

图（a ）、图（b ）为三相异步电机接线盒的接线示意图，图（a ）的接法是星形、图（b ）的接法是三角形。

6、步进电机是一种将脉冲信号变换成角位移的电磁装置，步进电机的移动量与输入脉冲的个数成正比，在时间上与输入脉冲同步。

（a ）（b ）7、在控制步进电机时只需控制输入步进电机的脉冲的数量、脉冲的频率及电机绕组通电相序，便可获得所需的转角、转速以及转动方向。

8、在无脉冲输入时，在绕组电源励磁下，步进电机定子与转子之间的气隙磁场能使转子保持原有的位置称为自锁状态。

9、步进电机每接收一个脉冲信号，转子所转过的角度对应电机带动工作部件位移一个位移值，这个位移值称为脉冲当量。

10、对于步进电机，每输入一个电脉冲信号，步进电机转子所转过的角度称为步距角α；每个步距角对应工作台一个位移值，这个位移值称为脉冲当量；步进电机的角位移取决于控制脉冲的数量，步进电机的转速取决于控制脉冲的频率。

驱动电机名词解释驱动电机是推动机械装置运动的重要元件，它是电动机的一种，其原理是利用电路中的电流的改变来推进机械装置的运动，简单地介绍来说，电路中的电流在驱动电机中产生磁场，磁场由电磁铁形成，电磁铁在磁场中产生排斥力及吸引力，使不同极磁体移动，从而达到驱动作用。

在机械装置中，驱动电机常常复合其它机械部件，如减速机、联轴器、接触器等，利用它们共同发挥驱动作用，使装置运动更加精准。

而驱动电机本身也有许多不同的类型，如直流电动机、交流电动机、步进电机、伺服电机等。

动电机的类型决定了其在机械装置上的运动方式，从而为精确控制机械装置的运动提供了可能。

直流电动机是最常见的驱动电机类型，它的原理是利用电路的直流电压对转子产生的磁感应力，使转子转动，并将转矩传递给机械装置，实现驱动作用。

直流电动机在运动控制方面表现出色，具有较强的动态性能，但是它的启动及停转无法精确控制，通常需要搭配一定的启动器来控制。

交流电动机是另外一种常见的驱动电机类型，它能够在交流电源输入的情况下实现驱动作用，而且它的启动及停转能够精确控制，在精确运动控制场合表现出色，但交流电动机一般都具有较大的体积，不太适合搭载在小型机械装置上。

步进电机是一种特殊的驱动电机类型，它采用极性分布特殊的磁铁驱动，可以分成多个步骤，每次控制磁铁极性的切换，从而使转动角度精确控制，可以实现精度很高的位置控制。

步进电机可以实现高精度的运动控制，但其速度及动态性能一般都较低，因此在机械装置上它往往是用于定位精度要求较高的情况之下。

伺服电机是最新的驱动电机类型，相对于其它的驱动电机类型，它的性能更加卓越，能够实现高精度的运动控制，拥有良好的动态性能，更重要的是，它还具有较高的位置控制精度及传动精度，能够实现精确可靠的控制，在工业机械装置中被越来越多的使用，从而推进工业机械装置运动精度的大幅度提高。

综上所述，可见驱动电机已经成为机械装置运动的重要元件，在机械装置的运动控制上常常复合其它机械部件，能够实现精确的运动控制，在工业机械装置的发展中发挥着越来越重要的作用，让机械装置的运动更加精准可靠。

电机驱动相关知识点
电机驱动是指通过控制电机的旋转来实现机械运动的技术。

以下是一些关于电机驱动的基本知识点：
1. 电机类型：常见的电机类型包括直流电机、交流异步电机、交流同步电机和步进电机等。

每种类型的电机都有其独特的特性和应用领域。

2. 驱动方式：电机可以通过不同的方式进行驱动，如直流电驱动、交流电驱动、脉宽调制（PWM）驱动等。

驱动方式的选择取决于电机类型和具体应用需求。

3. 控制方法：电机的控制方法包括开环控制和闭环控制。

开环控制是指根据预设的控制信号来控制电机的运行，而闭环控制则通过反馈机制对电机的运行进行实时调整，以实现更精确的控制。

4. 速度控制：电机的速度控制可以通过调整供电电压、频率或脉宽来实现。

常用的速度控制方法包括调压调速、变频调速和PWM 调速等。

5. 转矩控制：除了速度控制，电机还可以进行转矩控制，即控制电机输出的转矩大小。

转矩控制在一些应用中非常重要，如工业机器人、电动工具等。

6. 保护功能：为了保护电机和相关设备，电机驱动系统通常具备过流保护、过压保护、过热保护等功能，以防止电机在异常情况下受到损坏。

7. 驱动器：电机驱动器是实现电机驱动控制的关键设备，它将控制信号转换为适合电机运行的电信号，并提供必要的保护和调节功能。

新能源汽车驱动电机技术教案一、引言1.1新能源汽车的背景和意义1.1.1新能源汽车作为绿色发展的重要方向1.1.2对环境保护和能源结构转型的贡献1.1.3国家政策的支持与市场潜力1.1.4新能源汽车行业的发展趋势1.2驱动电机在新能源汽车中的作用1.2.1驱动电机是新能源汽车的核心部件1.2.2对汽车性能和效率的影响1.2.3驱动电机的技术挑战和发展需求1.2.4驱动电机技术的创新方向1.3本课程的目的和内容安排1.3.1培养对新能源汽车驱动电机技术的理解和应用能力1.3.2系统介绍驱动电机的工作原理、类型及关键技术1.3.3结合实际案例分析驱动电机的应用和发展1.3.4引导学生进行相关实验和实践操作二、知识点讲解2.1驱动电机的工作原理2.1.1电机的基本原理和分类2.1.2电动汽车中驱动电机的工作原理2.1.3不同类型驱动电机的特点和应用2.1.4驱动电机与内燃机汽车动力系统的区别2.2驱动电机的类型及特点2.2.1直流电机的工作原理和应用2.2.2交流异步电机的工作原理和应用2.2.3交流同步电机的工作原理和应用2.2.4永磁同步电机的工作原理和应用2.3驱动电机的关键技术2.3.1电机控制策略和技术2.3.2电机冷却和热管理技术2.3.3电机与电池的匹配和集成技术2.3.4电机的高效运行和维护技术三、教学内容3.1驱动电机的工作原理和类型3.1.1通过动画和实物模型讲解电机的工作原理3.1.2比较不同类型驱动电机的优缺点和应用场景3.1.3分析驱动电机在新能源汽车中的应用和发展趋势3.1.4引导学生进行电机类型的选择和应用练习3.2驱动电机的控制策略和技术3.2.1介绍电机控制的基本原理和方法3.2.2讲解不同控制策略的特点和应用3.2.3分析电机控制技术在新能源汽车中的应用案例3.2.4引导学生进行电机控制策略的设计和实践操作3.3驱动电机的冷却和热管理技术3.3.1介绍电机冷却和热管理的重要性3.3.2讲解不同冷却方式和热管理技术的原理和应用四、教学目标4.1理论知识目标4.1.1让学生掌握新能源汽车驱动电机的基本原理和类型4.1.2使学生理解驱动电机控制策略和关键技术4.1.3培养学生对驱动电机冷却和热管理技术的认识4.1.4引导学生了解新能源汽车驱动电机的发展趋势和挑战4.2技能应用目标4.2.1培养学生能够选择和设计适合新能源汽车的驱动电机4.2.2使学生能够运用电机控制策略和技术进行实际操作4.2.3培养学生能够进行驱动电机冷却和热管理的设计和应用4.2.4引导学生进行新能源汽车驱动电机的故障分析和维护4.3综合素质目标4.3.1培养学生的创新思维和解决问题的能力4.3.2提高学生的团队合作和沟通能力4.3.3培养学生的环保意识和可持续发展观念4.3.4引导学生形成对新能源汽车行业的认识和兴趣五、教学难点与重点5.1教学难点5.1.1驱动电机的工作原理和类型的选择5.1.2驱动电机控制策略和技术的应用5.1.3驱动电机冷却和热管理技术的理解和应用5.1.4新能源汽车驱动电机的发展趋势和挑战5.2教学重点5.2.1驱动电机的工作原理和类型的特点5.2.2驱动电机控制策略和技术的原理和方法5.2.3驱动电机冷却和热管理技术的重要性5.2.4新能源汽车驱动电机的应用和发展趋势六、教具与学具准备6.1教具准备6.1.1动画和实物模型：用于讲解驱动电机的工作原理和类型6.1.2多媒体课件：用于展示驱动电机控制策略和技术6.1.3实验设备和工具：用于进行驱动电机冷却和热管理实验6.1.4教学视频和案例：用于讲解新能源汽车驱动电机的应用和发展趋势6.2学具准备6.2.1笔记本和文具：用于记录和整理学习内容6.2.2计算器和绘图工具：用于计算和设计驱动电机相关参数6.2.3实验报告和作业：用于巩固和实践学习内容6.2.4相关教材和参考资料：用于深入学习和研究新能源汽车驱动电机技术七、教学过程7.1导入新课7.1.1引入新能源汽车的背景和意义7.1.2提出驱动电机在新能源汽车中的作用和重要性7.1.3引导学生思考驱动电机技术的发展趋势和挑战7.1.4引入本课程的教学目标和内容安排7.2知识讲解与示范7.2.1通过动画和实物模型讲解驱动电机的工作原理和类型7.2.2通过多媒体课件展示驱动电机控制策略和技术7.2.3通过实验设备和工具进行驱动电机冷却和热管理实验7.2.4通过教学视频和案例讲解新能源汽车驱动电机的应用和发展趋势7.3互动与实践7.3.1引导学生进行驱动电机类型的选择和应用练习7.3.2组织学生进行电机控制策略的设计和实践操作7.3.3引导学生进行驱动电机冷却和热管理的设计和应用7.3.4组织学生进行新能源汽车驱动电机的故障分析和维护7.4.2引导学生进行相关实验报告和作业的完成7.4.3提供相关教材和参考资料供学生深入学习和研究7.4.4鼓励学生积极参与新能源汽车驱动电机技术的创新和发展八、板书设计8.1章节和重点内容8.1.1板书设计要清晰展示章节和重点内容8.1.2使用不同颜色和字体突出关键概念和术语8.1.3配合图表和示意图进行解释和说明8.2教学过程和步骤8.2.1在黑板上列出教学过程和步骤8.2.2使用箭头和编号表示教学顺序和关联8.2.3引导学生跟随黑板上的步骤进行学习和操作8.2.4在黑板上记录学生的回答和反馈8.3.2提供相关教材和参考资料供学生深入学习和研究8.3.3引导学生进行相关实验报告和作业的完成8.3.4鼓励学生积极参与新能源汽车驱动电机技术的创新和发展九、作业设计9.1理论知识作业9.1.1设计选择题和填空题，巩固学生对驱动电机工作原理和类型的理解9.1.2设计简答题和论述题，培养学生的思维和分析能力9.1.3设计计算题和绘图题，提高学生的应用和动手能力9.1.4设计案例分析题，引导学生将理论知识应用于实际情境9.2实践操作作业9.2.1设计实验报告，要求学生进行驱动电机控制策略的设计和实践操作9.2.2设计项目作业，要求学生进行驱动电机冷却和热管理的设计和应用9.2.3设计故障分析和维护报告，要求学生进行新能源汽车驱动电机的故障分析和维护9.2.4设计创新设计作业，鼓励学生进行新能源汽车驱动电机技术的创新和发展9.3综合素质作业9.3.1设计团队合作作业，培养学生的团队合作和沟通能力9.3.2设计调查报告，培养学生的信息收集和整理能力9.3.3设计展示和演讲，培养学生的表达和演讲能力9.3.4设计研究论文，培养学生的研究能力和学术素养十、课后反思及拓展延伸10.1教学效果评估10.1.1反思教学目标是否达成，学生对驱动电机技术的理解和应用能力是否提高10.1.2分析学生的学习情况和反馈，找出教学中的不足和改进之处10.1.3调整教学策略和方法，提高教学效果和质量10.1.4与同行进行交流和分享，借鉴经验和做法10.2教学内容和方法改进10.2.1根据学生的学习情况和反馈，调整教学内容的难度和深度10.2.2引入新的教学方法和工具，提高学生的参与度和兴趣10.2.3结合最新的研究成果和技术动态，更新教学内容和案例10.2.4与企业和行业合作，引入实际工程案例和项目，增加实践操作的机会10.3教学资源和材料更新10.3.1更新教学课件和教材，保持与行业发展同步10.3.2引入新的教学资源和工具，提高教学效果和质量10.3.3建立教学资源库和共享平台，促进教师之间的交流和合作10.3.4与科研机构和专家合作，引入最新的研究成果和技术动态重点环节补充和说明：教学难点与重点：这些环节是教学的核心内容，需要通过详细的讲解和示范，使学生理解和掌握驱动电机的工作原理、控制策略和关键技术。

驱动电机工作原理
驱动电机是一种将电能转化为机械能的装置，广泛应用于各种电动设备中，如电动汽车、电梯、工业生产线等。

它的工作原理主要包括电磁感应原理、电动机转矩原理和电动机速度控制原理。

首先，我们来看电磁感应原理。

当电流通过导体时，会在导体周围产生磁场。

而当导体置于外部磁场中时，磁场会对导体内的电流产生影响，这就是电磁感应。

在电动机中，通过改变电流的方向和大小，可以控制磁场的方向和大小，从而产生磁场力矩，驱动电机转动。

其次，电动机转矩原理也是其工作原理的重要组成部分。

电动机的转矩是指电机产生的力矩，用来驱动电机旋转。

在电动机中，通过改变电流的大小和方向，可以改变电机内部磁场的分布，从而产生转矩。

这种转矩可以通过机械装置传递到电机的输出轴上，驱动所需的机械装置工作。

最后，电动机速度控制原理也是电动机工作原理中的重要内容。

电动机的转速与电流的大小和方向密切相关。

通过调节电流的大小和方向，可以控制电动机的转速。

在实际应用中，通常会通过控制电动机的输入电压和频率，来实现对电动机转速的精确控制。

总的来说，驱动电机的工作原理是基于电磁感应原理、电动机转矩原理和电动机速度控制原理。

通过合理地控制电流的大小和方向，可以实现对电动机的精确控制，从而满足不同场景下的工作需求。

希望本文对读者理解驱动电机的工作原理有所帮助。

驱动电机技术介绍-概述说明以及解释1.引言1.1 概述驱动电机技术是指应用电力学、电子学和控制理论等相关知识，设计、制造和应用各种类型的电动机的技术。

随着科技的快速发展和社会对环保能源的需求增加，驱动电机技术作为一项重要的关键技术，正逐渐得到广泛应用并不断取得新的突破。

驱动电机技术的核心是将电能转化为机械能，通过不同的驱动方式和控制手段，来实现机械设备的运动和驱动。

通过对电机的设计和优化，可以实现高效能量转化和精确的运动控制，从而提高设备的性能和效率。

驱动电机技术在各个领域都有广泛的应用。

在工业领域，驱动电机被广泛应用于各种机械设备和生产线，如工业机器人、机床、输送设备等。

在交通运输领域，驱动电机技术则应用于电动车辆和轨道交通系统，成为替代传统内燃机驱动的重要选择。

与传统的内燃机驱动相比，驱动电机具有许多优势。

首先，驱动电机具有高效能量转化的特点，能够更有效地利用能源并减少能源的浪费。

其次，驱动电机具有较低的噪音和振动水平，能够提供更加舒适和安静的工作环境。

另外，驱动电机也可以根据需要进行精确的控制，实现更加灵活和精准的运动。

总之，驱动电机技术的广泛应用和不断创新将进一步推动科技的进步和社会的发展。

本文将详细介绍驱动电机技术的基本原理、分类以及应用领域，并对驱动电机技术的发展趋势、优势和挑战以及前景进行探讨。

希望通过本文的介绍，读者可以对驱动电机技术有一个全面的了解，同时也能够认识到其在现代社会中的重要性和潜力。

1.2 文章结构文章结构部分的内容：文章结构部分旨在介绍本篇文章的整体框架，以便读者可以更好地理解文章的组织结构和内容流程。

本文分为引言、正文和结论三个部分。

引言部分（Chapter 1）首先概述了驱动电机技术的重要性和应用领域，说明了本文的研究背景和意义。

接着，介绍了文章结构的目的，即为读者提供全面的驱动电机技术介绍。

最后，对本篇文章的大纲进行了总结，提供了读者对文章内容的预期。

正文部分（Chapter 2）是本文的核心部分，主要分为三个小节。

新能源汽车驱动电机与控制技术课程标准一、课程概述1.1 课程背景和目的1.2 课程内容和安排1.3 授课方式和教学方法二、基础知识2.1 电力与电动机原理2.2 电气控制基础2.3 智能控制技术三、驱动系统3.1 直流驱动系统3.2 交流驱动系统3.3 永磁同步电机驱动系统四、控制系统4.1 电机控制器4.2 控制算法与逆变器控制策略4.3 传感器技术及故障检测五、应用与实践5.1 新能源汽车驱动电机控制系统规划与设计5.2 驱动电机系统分析与调试5.3 应用案例分析及评估注：以上提纲仅为参考，具体内容可以根据课程安排自行调整。

能源和环境问题已成为当前全球面临的共同挑战。

随着全球工业化和城镇化进程的加快，对能源的需求以及对环境的破坏已经达到了前所未有的规模。

为了解决这一问题，各国政府纷纷制定出一些关于新能源的发展规划，推广新能源汽车以实现能源的节约和环境的保护已成为其中的一项主要举措。

在新能源汽车中，驱动电机是其关键技术之一，它是能源转化为动力的最重要组成部分。

而驱动电机与控制技术的研究和开发成为新能源汽车行业快速发展的关键环节。

新能源汽车驱动电机与控制技术课程的设立，目的是将相关领域的知识与实践教授给学生，培养具备相关技术背景和理论知识的人才。

旨在使学生掌握新能源汽车驱动电机系统设计、控制策略、系统调试等技术，培养实践能力和创新精神，为新能源汽车的发展做出贡献。

新能源汽车驱动电机与控制技术的课程内容主要包括基础知识、驱动系统、控制系统等方面，涉及多个学科领域，如电力电气、数学计算、机械设计以及智能控制等。

在此基础上，针对新能源汽车的特点和行业趋势，课程还包括了应用案例、实践环节、以及商业模拟等内容，以培养学生对这个领域多方面、全面的了解，来保证学生能够在未来的实践中运用所学技术进行实战。

本课程的授课方式和教学方法以实践为主，适应性强，包括教学讲授、实验操作、案例分析、课外练习、设计开发等多种形式。
