简述电动汽车电机驱动系统的组成1. 引言电动汽车（EV）已经成为现代交通的明星，真是风头无两呀！不过，你知道它的电机驱动系统是怎么回事吗？今天我们就来聊聊这个神奇的系统，看看它到底有啥组成部分。
2. 电机驱动系统概述电机驱动系统可以说是电动汽车的“心脏”。
这个系统主要由电动机、控制器和动力电池组成。
简单来说，电动机负责提供动力，控制器负责“指挥”，而动力电池则是电的来源。
就像一台乐队，电动机是主唱，控制器是指挥，电池是音响，缺一不可呀！2.1 电动机首先得说说电动机。
电动机是系统的核心，主要有直流电动机和交流电动机两种。
直流电动机简单好用，启动快，但在效率上有点差强人意。
而交流电动机，像个“全能选手”，效率高、维护简单，很多电动汽车都选择了它。
开车的时候，你就能感觉到那种瞬间的加速感，真是让人乐开了花！2.2 控制器接下来是控制器，简单来说就是电动机的“大管家”。
控制器通过各种传感器收集数据，实时调整电机的转速和扭矩，确保驾驶体验平稳舒适。
想象一下，控制器就像一位高超的厨师，时刻关注锅里的火候，确保每一道菜都恰到好处。
没有它，电动机就会像无头苍蝇一样，乱糟糟的。
3. 动力电池说到动力电池，这可是电动汽车的“动力源泉”。
通常情况下，电池组采用锂离子电池，轻便又耐用。
充电时，它就像是喝水，越喝越充实；用电时，就像是拼命工作，慢慢消耗。
但一旦电池没电了，那就尴尬了！所以，合理的电池管理系统就显得尤为重要，确保电池既安全又高效。
想想看，要是在路上突然没电，那真是心塞！3.1 电池管理系统电池管理系统（BMS）就像是电池的“保镖”，监控电池的状态，防止过充和过放。
它还能平衡每个电池单元的电量，确保每个“小伙伴”都能共同努力。
没有它，电池寿命就会大打折扣，真是得不偿失。
3.2 充电系统再说说充电系统，简单来说，就是给电池“加油”的地方。
如今的充电桩越来越普及，快充、慢充应有尽有，真是让人眼花缭乱。
充电的时候，车主总是有种“等公交”的感觉，但等个十来分钟，电就满了，心情瞬间好起来。
新能源汽车电机驱动系统工作原理一、电机工作原理新能源汽车电机是一种将电能转换为机械能的装置。
根据其工作原理，可分为直流电机、交流感应电机、永磁同步电机及开关磁阻电机等。
电机运行基于电磁感应原理，通过在电机定子绕组中通入交流电或直流电，产生一个旋转磁场，从而带动电机转子旋转。
电机的输出转速及转矩由施加在电机上的电流及电压决定。
二、电力电子变换器电力电子变换器是新能源汽车电机驱动系统的重要组成部分，其作用是将直流电转换为交流电，或将交流电转换为直流电。
通过电力电子变换器，可以实现对电机的精确控制，同时提高能量利用效率。
常见的电力电子变换器包括逆变器和整流器。
三、控制器对电机的控制策略电机控制器是新能源汽车电机驱动系统的核心部分，其主要功能是对电机进行控制和调节。
控制器通过采集车速、油门踏板位置等信号，结合控制算法，实现对电机的精确控制。
常见的控制策略包括矢量控制、直接转矩控制及智能控制等。
这些控制策略可根据实际需求进行选择和优化，以提高电机的性能和能效。
四、电池管理及能量控制新能源汽车的电池是其能量来源，因此，电池管理及能量控制也是电机驱动系统的重要环节。
电池管理系统通过对电池的电量、温度、充电状态等进行监测和控制，保证电池的安全运行和高效使用。
能量控制系统则根据车辆行驶状态、驾驶员需求等因素，对电机的输入功率进行控制和调节，以达到节能减排的效果。
五、冷却系统与热管理随着新能源汽车电机驱动系统的高效化和集成化发展，冷却系统与热管理也变得越来越重要。
冷却系统的作用是降低电机驱动系统的温度，防止过热对系统造成损害。
热管理则是对整个电机驱动系统的温度进行监测和控制，以保证系统的稳定运行。
热管理通常采用液冷和风冷两种方式，根据实际需求进行选择和优化。
六、系统集成与优化新能源汽车电机驱动系统是一个高度集成的系统，包括电机、电力电子变换器、控制器等多个部分。
为了提高系统的性能和能效，需要进行集成和优化。
系统集成过程中需要考虑各部分之间的匹配和协同工作，优化则主要针对系统的能效、可靠性、成本等方面进行。

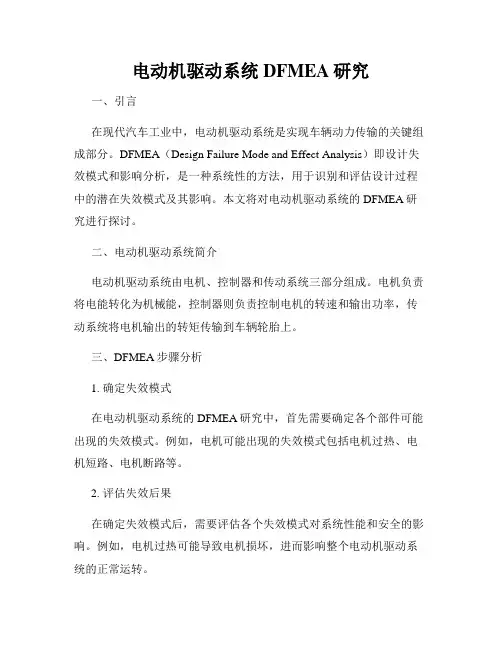

电动机驱动系统DFMEA研究一、引言在现代汽车工业中，电动机驱动系统是实现车辆动力传输的关键组成部分。
DFMEA（Design Failure Mode and Effect Analysis）即设计失效模式和影响分析，是一种系统性的方法，用于识别和评估设计过程中的潜在失效模式及其影响。
本文将对电动机驱动系统的DFMEA研究进行探讨。
二、电动机驱动系统简介电动机驱动系统由电机、控制器和传动系统三部分组成。
电机负责将电能转化为机械能，控制器则负责控制电机的转速和输出功率，传动系统将电机输出的转矩传输到车辆轮胎上。
三、DFMEA步骤分析1. 确定失效模式在电动机驱动系统的DFMEA研究中，首先需要确定各个部件可能出现的失效模式。
例如，电机可能出现的失效模式包括电机过热、电机短路、电机断路等。
2. 评估失效后果在确定失效模式后，需要评估各个失效模式对系统性能和安全的影响。
例如，电机过热可能导致电机损坏，进而影响整个电动机驱动系统的正常运转。
3. 确定失效原因为了避免失效的发生，需要分析失效的根本原因。
对于电动机驱动系统来说，失效原因可能包括设计不合理、材料质量问题、制造工艺不良等。
4. 提出改进措施根据失效原因，制定相应的改进措施，以降低失效风险。
例如，可以通过改进散热系统来预防电机过热问题，提高电机的散热效果。
5. 重复进行分析在整个电动机驱动系统设计的过程中，需要不断对各个部件进行DFMEA分析，以确保系统的稳定性和可靠性。
四、案例分析以某汽车电动机驱动系统为例，进行DFMEA研究。
首先确定失效模式，可能包括电机过热、电机短路等。
然后评估失效对系统的影响，例如，电机过热可能导致系统性能下降、电机损坏等。
接下来，分析失效的原因，例如，电机过热可能由于散热系统设计不合理。
最后，制定相应的改进措施，例如，优化散热系统设计，提高散热效果。
五、总结电动机驱动系统的DFMEA研究是确保系统的可靠性和安全性的重要手段。

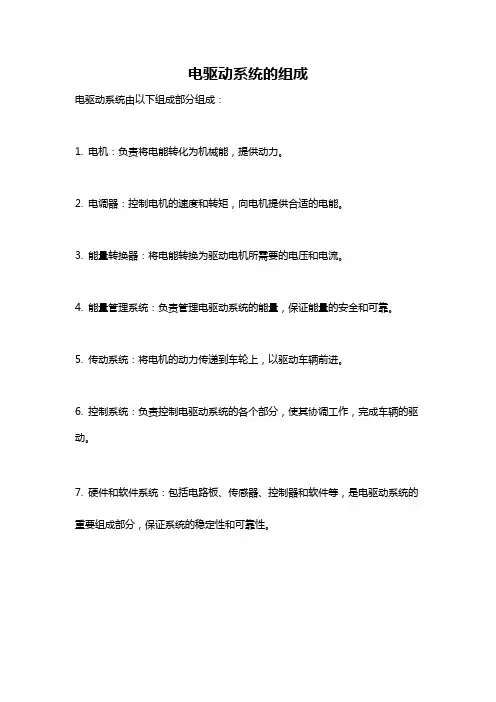

电驱动系统的组成
电驱动系统由以下组成部分组成：
1. 电机：负责将电能转化为机械能，提供动力。
2. 电调器：控制电机的速度和转矩，向电机提供合适的电能。
3. 能量转换器：将电能转换为驱动电机所需要的电压和电流。
4. 能量管理系统：负责管理电驱动系统的能量，保证能量的安全和可靠。
5. 传动系统：将电机的动力传递到车轮上，以驱动车辆前进。
6. 控制系统：负责控制电驱动系统的各个部分，使其协调工作，完成车辆的驱
动。
7. 硬件和软件系统：包括电路板、传感器、控制器和软件等，是电驱动系统的
重要组成部分，保证系统的稳定性和可靠性。
新能源电机驱动系统的组成
新能源电机驱动系统是一种可以替代传统燃油驱动系统的动力系统。
新能源电机驱动系统是由电机、控制器、电池和传动系统组成的集成系统。
通过智能控制器，电能可以被转化为动力，以驱动车辆运动。
电机是电动车的核心部件，它负责转化电能为动力。
根据不同的应用需求，电动车采用不同类型的电动机，如永磁同步电机、感应电机、开关电容电机等。
其中，永磁同步电机具有较高的效率，能够提供更高的性能和更长的续航里程。
控制器是电动车驱动系统的调度中心，它负责控制电机的运行和输出功率，并监测和反馈各种车载传感器的数据。
一般来说，控制器主要由功率模块、控制电路、辅助电路和通信接口等部分组成。
控制器的设计需要满足高效率、高可靠性、智能化和对多功能控制的要求。
电池是储存电能的装置，电池的能量密度、电压等特性直接影响到电动车的续航里程和性能。
当前，电动车的电池主要采用锂离子电池，其优点包括较高的能量密度、长寿命、低自放电，以及快速充电等特点。
随着技术的不断进步，未来的电动车电池将倾向于高能量密度、低成本和可持续能源等方向发展。
传动系统是将电机的功率传递到车轮的装置。
在电动车中，传动系统主要由齿轮减速器、驱动轴、前、后桥等部分组成。
传动系统的设计需要满足高效、精度、低噪音等要求。
总之，新能源电机驱动系统是一种高效可靠的动力系统，电机、控制器、电池和传动系统的协同作用，保证了电动车在性能、安全和环保等方面的优越表现。
随着科技的不断进步，电动车的电池、电机等配套技术将会不断优化，推动着新能源电动车的更快发展。

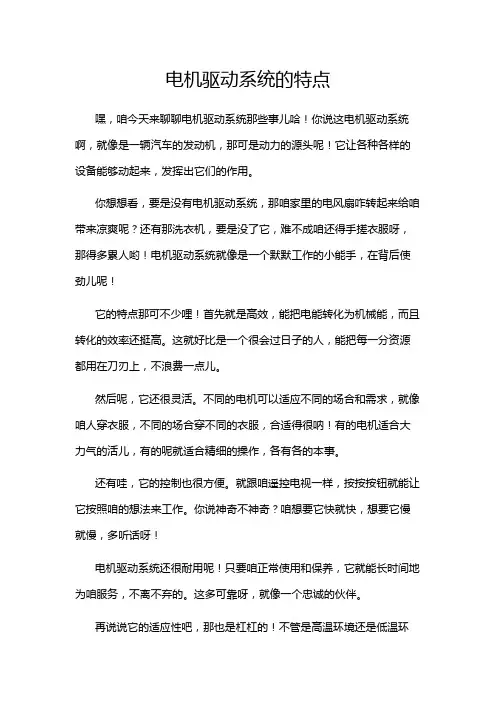

电机驱动系统的特点
嘿，咱今天来聊聊电机驱动系统那些事儿哈！你说这电机驱动系统啊，就像是一辆汽车的发动机，那可是动力的源头呢！它让各种各样的设备能够动起来，发挥出它们的作用。
你想想看，要是没有电机驱动系统，那咱家里的电风扇咋转起来给咱带来凉爽呢？还有那洗衣机，要是没了它，难不成咱还得手搓衣服呀，那得多累人哟！电机驱动系统就像是一个默默工作的小能手，在背后使劲儿呢！
它的特点那可不少哩！首先就是高效，能把电能转化为机械能，而且转化的效率还挺高。
这就好比是一个很会过日子的人，能把每一分资源都用在刀刃上，不浪费一点儿。
然后呢，它还很灵活。
不同的电机可以适应不同的场合和需求，就像咱人穿衣服，不同的场合穿不同的衣服，合适得很呐！有的电机适合大力气的活儿，有的呢就适合精细的操作，各有各的本事。
还有哇，它的控制也很方便。
就跟咱遥控电视一样，按按按钮就能让它按照咱的想法来工作。
你说神奇不神奇？咱想要它快就快，想要它慢就慢，多听话呀！
电机驱动系统还很耐用呢！只要咱正常使用和保养，它就能长时间地为咱服务，不离不弃的。
这多可靠呀，就像一个忠诚的伙伴。
再说说它的适应性吧，那也是杠杠的！不管是高温环境还是低温环
境，它都能正常工作，一点儿也不娇气。
这要是换做人，有的人可能就受不了啦，得喊热喊冷的，可它不会哟！
你说这电机驱动系统是不是很厉害？咱生活中好多地方都离不开它呢！它就像是一个默默无闻却又至关重要的英雄，为我们的生活提供着便利和动力。
咱可得好好珍惜它，让它更好地为我们服务呀！反正我是觉得它特别重要，你难道不这么认为吗？
原创不易，请尊重原创，谢谢!。
一文带你看懂驱动电机冷却系统驱动电机因为在正常运转工作时，会因为铜损耗、铁损耗等原因持续产生热量，车辆的动力输出能力便会随着热量的堆积逐渐衰减，所以工程师们在设计之初就必须考虑散热的问题。
电机及控制系统主要采用风冷和液冷两种冷却方式，少部分小功率电机亦采用自然冷却的方式，如果安装位置有空余，通风情况良好，重量要求不苛刻，则采用风冷方式;如果有节约空间、降低电机总成的重量、提高功率等要求，则采用液冷方式。
一、自然冷却和风冷冷却方式1.自然冷却自然冷却也可以看作是被动散热，它是依靠驱动电机自身的硬件结构，把热量从里经由金属材料向外散热，所以也就不会造成太多的成本支出，但是整体的散热效果并不太好。
考虑到低成本的原因，自然冷却就不能加装过多的结构，所以把驱动电机的外壳设计成鳞片状结构，这样做的目的是增大其与空气直接接触的表面积，从而提升整体的散热效果，这样的方式用于以往的弱混车型还算勉强够用。
2.风冷冷却想要进一步提升驱动电机的散热效果，就不能单单依靠被动的原始手段了，带有散热风扇的主动式风冷效果会更佳些。
在早期的时候，驱动电机会利用自带的同轴风扇，再搭配设计好的一套循环风道，把热量利用风扇的吹力向外扩散。
其原理通俗点说就是把冷空气吹进来，带走驱动电机产生的热量后再吹出去。
驱动电机的自然冷却方式像是在炎热的大夏天，让人静躺在床上抱着“心静自然凉”的想法，还要采取“大”字型的躺法去降暑。
二、驱动电机液冷冷却系统的组成1.水冷冷却方式发动机冷却系统与传统涡轮增压车型冷却系统一样，系统冷却液温度一般在90~100℃之间，允许最高温度为110℃。
电机冷却系统采用了第三套独立的冷却系统，用于电机与电机控制器的冷却，是通过单独的电动水泵驱动冷却液实现的独立循环系统。
它由散热器、电子风扇水管、水壶、电机水套、电机控制器、水泵(安装在散热器立柱上的电动水泵)组成。
系统冷却液温度一般在50~60℃，允许最高温度为75℃。
1 2驱动电机系统是电动汽车三大核心系统之一，是车辆行驶的主要驱动系统，其特性决定了车辆的主要性能指标，直接影响车辆动力性、经济性和用户驾乘感受。
由电动机、固定速比减速器和差速器等构成的电动机中央驱动系统，这种驱动系统中，由于没有离合器和变速器，因此可以减少机械传动装置的体积和质量。
它与前轮驱动横向布置发动机的燃油汽车的结构形式相似，将电动机、固定速比减速器和差速器集成一体，两根半轴连接两个驱动车轮，这种布置形式在小型电动汽车上应用最为普遍。
本文将以北汽新能源EV200车型所采用的驱动电机系统为例来介绍相关技术。
1.驱动电机系统介绍驱动电机系统由驱动电机、驱动电机控制器(MCU)构成，通过高低压线束、冷却管路与整车其他系统连接，如图1所示。
整车控制器(VCU)根据加速踏板、制动踏板、挡位等信号通过CAN网络向电机控制器MCU发送指令，实时调节驱动电机的扭矩输出，以实现整车的怠速、加速、能量回收等功能。
电机控制器能对自身温度、电机的运行温度、转子位置进行实时监测，并把相关信息传递给整车控制器VCU，进而调节水泵和冷却风扇工作，使电机保持在理想温度下工作。
驱动电机技术指标参数，如表1所示，驱动电机控制器技术参数如表2所示。
图1 驱动电机系统结构表1 驱动电机技术参数类型永磁同步基速1228r/min转速范围0~9000r/min额定功率30kW峰值功率53kW额定扭矩102N.m峰值扭矩180N.m(相当于2.0排量的汽油机)重量45kg表2 驱动电机控制器技术参数技术指标技术参数直流输入电压336V工作电压范围265~410V控制电源12V控制电源电压范围9~16V(所有控制器具有低压电路控制)标称容量85kVA重量9kgMCU(E machine and inverter )-Motor Control UnitMCU主要集成两部分一部分是电机,和逆变器,他主要作用根据油门踏板和制动踏板的输入,去控制电机的动力输出以及能力制动回收。

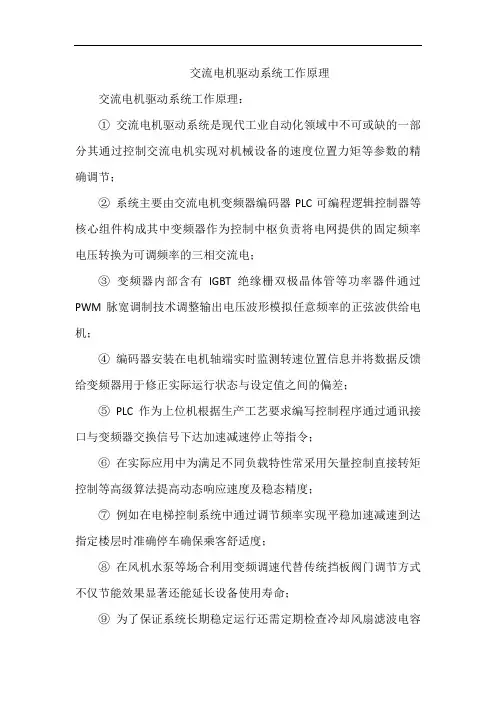

交流电机驱动系统工作原理
交流电机驱动系统工作原理：
①交流电机驱动系统是现代工业自动化领域中不可或缺的一部分其通过控制交流电机实现对机械设备的速度位置力矩等参数的精确调节；
②系统主要由交流电机变频器编码器PLC可编程逻辑控制器等核心组件构成其中变频器作为控制中枢负责将电网提供的固定频率电压转换为可调频率的三相交流电；
③变频器内部含有IGBT绝缘栅双极晶体管等功率器件通过PWM脉宽调制技术调整输出电压波形模拟任意频率的正弦波供给电机；
④编码器安装在电机轴端实时监测转速位置信息并将数据反馈给变频器用于修正实际运行状态与设定值之间的偏差；
⑤PLC作为上位机根据生产工艺要求编写控制程序通过通讯接口与变频器交换信号下达加速减速停止等指令；
⑥在实际应用中为满足不同负载特性常采用矢量控制直接转矩控制等高级算法提高动态响应速度及稳态精度；
⑦例如在电梯控制系统中通过调节频率实现平稳加速减速到达指定楼层时准确停车确保乘客舒适度；
⑧在风机水泵等场合利用变频调速代替传统挡板阀门调节方式不仅节能效果显著还能延长设备使用寿命；
⑨为了保证系统长期稳定运行还需定期检查冷却风扇滤波电容
等易损件状态防止因过热谐波干扰引发故障；
⑩随着技术进步出现了如永磁同步电机无传感器控制等新型解决方案进一步拓展了交流电机驱动系统的应用范围；
⑪总结交流电机驱动系统凭借其高效灵活的特点已成为智能制造装备升级换代的重要推手。
电动汽车驱动电机系统研发方案1. 实施背景随着全球能源结构的转变和环保意识的提高，电动汽车在全球范围内逐步替代燃油汽车。
中国作为全球最大的汽车市场，推动电动汽车产业的发展对于实现节能减排、促进绿色经济发展具有重要意义。
本研发方案旨在满足市场对高性能、低能耗的电动汽车驱动电机的需求，推动电动汽车产业的升级。
2. 工作原理电动汽车驱动电机系统主要由电机、逆变器和控制器组成。
电机作为驱动系统的核心，其工作原理基于电磁感应原理。
当电机旋转时，定子绕组中的电流会产生旋转磁场，转子中的导电线圈切割磁感线，从而产生感应电流。
感应电流与旋转磁场相互作用，产生转矩，使转子转动。
逆变器将直流电源转换为交流电源，为电机提供动力。
控制器则负责调节电机的转速和转矩，以满足车辆行驶的需求。
3. 实施计划步骤（1）市场调研与需求分析：收集国内外电动汽车市场数据，分析客户需求，明确研发目标。
（2）电机设计与制造：根据需求分析结果，设计合适的电机结构，选用合适的材料和制造工艺，确保电机的性能和成本满足要求。
（3）逆变器与控制器设计：根据电机参数，设计合适的逆变器和控制器，确保其能与电机良好匹配，同时具有较高的效率和可靠性。
（4）系统集成与测试：将电机、逆变器和控制器集成到一起，进行系统测试，确保系统的性能和稳定性达到预期要求。
（5）道路试验与优化：进行道路试验，收集实际运行数据，对系统进行优化，提高系统的可靠性和性能。
（6）批量生产与推广：经过优化后的系统进入批量生产阶段，同时进行市场推广，扩大市场份额。
4. 适用范围本研发方案适用于各类电动汽车，包括轿车、SUV和商用车等。
通过本方案的实施，可以显著提高电动汽车的性能、降低能耗、提高行驶效率，同时满足日益严格的环保要求。
5. 创新要点（1）采用新型电机材料：如纳米晶材料，提高电机的综合性能。
（2）优化电机结构设计：采用先进的电磁仿真软件对电机设计进行优化，提高电机的效率和可靠性。
