新能源汽车驱动电机基础知识

新能源汽车驱动电机：已知、未知、想知的都在这里新能源汽车包括混合动力汽车和纯电动汽车。

其中，我认为纯电动汽车将是新能源汽车的主要方向和潮流，纯电动汽车技术研发也要比混合动力汽车更为复杂。

今天我一般都是把新能源汽车默认为纯电动汽车。

现在随着纯电动汽车的大力普及，纯电动汽车市场十分火爆。

在关注市场的同时，纯电动汽车的安全性、未来技术发展路线等有越来越受到关注。

大家都在谈新能源汽车，很多终端用户也在购买新能源汽车，但是，真正懂得纯电动汽车的人不多。

小编为大家搜罗多方资料，今天为大家好好讲一下电动汽车电机的知识，让我们一起探讨下高科技的汽车心脏！献丑了！————————★————————欢迎拍砖，欢迎交流。

当然，喜欢请点赞，有用请收藏和转发。

文章有点长，耐心读完肯定会有收藏。

————————★————————电动机位置示意图电动汽车驱动电机的地位电控系统是电动车的大脑，指挥着电动汽车的电子器件的运行。

电池是电动车的血液，提供源源不断的电力。

那么，驱动电机就是电动车的心脏，提供“全身”动力，把电能转化为动能，驱动电动车运行，决定着电动汽车的性能。

如果没有了驱动电机总成，那么电动车就等于报废了，有再多能量也动不了。

电动汽车驱动电机的产业化转型电动汽车出现由研发向产业化转型的迹象，骨干汽车企业和动力蓄电池、驱动电机、控制器等核心部件生产企业在几年的推广、示范工作中发展壮大，推出了一系列满足性能要求的产品。

但是作为共性关键技术的驱动电机、电池等关键零部件技术，其可靠性、成本、耐久性等主要指标尚不能满足电动汽车发展的需求，成为电动汽车发展的主要制约因素。

电动汽车驱动电机控制形式目前，电动汽车驱动电机根据控制方式可以分为三种：中央直驱电动机、轮边电动机、轮毂电动机。

中央直驱电机说的简单点就是单电机放置位置居中，并且同时负责两个轮子驱动的布置方式。

（说错了请更正，谢谢。

）轮边电机所谓轮边电机是电机装在车轮边上以单独驱动该车轮，轮毂电机是电机嵌在车轮轱辘里，定子固定在轮胎上，转子固定在车轴上而不是将动力通过传动轴的形式传递到车轮。

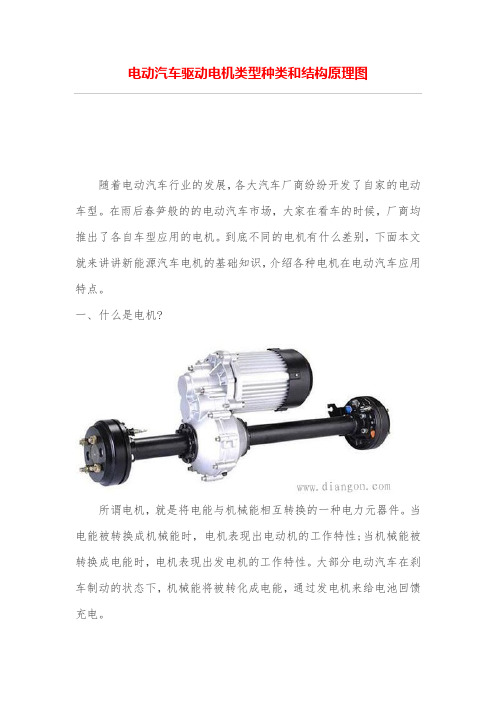

电动汽车驱动电机类型种类和结构原理图随着电动汽车行业的发展，各大汽车厂商纷纷开发了自家的电动车型。

在雨后春笋般的的电动汽车市场，大家在看车的时候，厂商均推出了各自车型应用的电机。

到底不同的电机有什么差别，下面本文就来讲讲新能源汽车电机的基础知识，介绍各种电机在电动汽车应用特点。

一、什么是电机?所谓电机，就是将电能与机械能相互转换的一种电力元器件。

当电能被转换成机械能时，电机表现出电动机的工作特性;当机械能被转换成电能时，电机表现出发电机的工作特性。

大部分电动汽车在刹车制动的状态下，机械能将被转化成电能，通过发电机来给电池回馈充电。

二、电动汽车应用驱动电机特点基于电动汽车的特点，对所采用的电机也有较高的要求。

为了提升最高时速，电机应有较高的瞬时功率和功率密度(W/kg)；为了增加1次充电行驶距离，电机应有较高的效率；而且电动汽车是变速工作的，所以电机应有较高的高低速综合效率;此外有很强的过载能力、大的启动转矩、转矩响应要快。

电动车起动和爬坡时速度较低，但要求力矩较大；正常运行时需要的力矩较小，而速度很高。

低速时为恒转矩特性，高速时为恒功率特性，且电动机的运行速度范围应该较宽。

另外，电机还应具备坚固、可靠，有一定的防尘防水能力，且成本不能过高。

目前，从现已成熟的电机技术来看，开关磁阻电机在各个技术特性方面似乎很符合电动车的使用需要，但尚未得到广泛应用；而现今永磁同步电机在电动汽车行业应用较广泛；现在较为知名的特斯拉Model系列均采用异步电机。

此外，如果按电流类型划分还可分为直流电机和交流电机两种。

下面根据转速、功率密度、体积等多方面特性参数对比来了解4种较为典型的驱动电机特点。

表：各种电动汽车驱动电机性能对比三、直流电机为何没有得到应用在电动汽车发展的早期，大部分电动汽车都采用直流电机作为驱动电机。

直流电机技术较为成熟，具备控制方式容易，调速优良的特点，曾经在调速电动机领域内有着最为广泛的应用。

但是由于直流电动机机械结构复杂，导致它的瞬时过载能力和电机转速的进一步提高受到限制，而且在长时间工作的情况下，电机的机械结构会产生损耗，增加维护成本。

新能源汽车驱动电机工作原理1. 引言哎，新能源汽车真是越来越火了，很多小伙伴都在关注这块新鲜事儿。

你知道吗？新能源汽车的心脏就是它的驱动电机，没它可真是寸步难行。

今天咱们就来聊聊这驱动电机到底是怎么一回事，让你也能在朋友面前装一装懂行。

2. 驱动电机的基本概念2.1 什么是驱动电机？首先，咱们得搞清楚，驱动电机是什么东西。

简单来说，驱动电机就是把电能转化成机械能的设备，负责让车子“跑起来”。

你可以把它想象成汽车的动力源泉，就像是人的心脏，没了它，车子就像一条瘫软的蛇，动不了。

驱动电机主要分为两种：一种是交流电机，另一种是直流电机。

你说这俩名字听起来有点复杂，但其实它们的原理都差不多，关键就在于电流的流动方式。

2.2 驱动电机的组成再来看看驱动电机的“内外长相”。

电机一般由定子、转子、绕组和轴承等部分组成。

定子是电机的静止部分，转子则是旋转的部分，绕组是电流通过的地方，而轴承帮助转子顺畅转动。

这就好比一台老爷车，定子是车身，转子是发动机，绕组是油管，轴承是轮胎，缺一不可呀！3. 工作原理3.1 电能转化为机械能说到驱动电机的工作原理，那就不得不提“电能如何转化为机械能”这个话题。

其实，这就跟咱们平常点火做饭一样，得有火才能做菜。

驱动电机也是一样，得有电才能转动。

电流流入绕组，产生磁场，这个磁场就像一位小朋友在转圈圈，转子在它的牵引下，开始疯狂旋转。

转子一转，车子就跟着动了起来，想想都激动！3.2 力量的配合不过，光有电还不够，力量的配合也很重要。

比如说，想跑得快，就得“脚下用力”。

驱动电机根据车子的需求，调节电流的大小和方向，这样才能精准控制车速。

想象一下，在城市里开车，要是电流调整得当，车子就能像风一样，飞快穿梭在车流中，简直太爽了！4. 总结最后，咱们来总结一下，驱动电机的工作原理就是这样一个让人惊叹的过程。

它把简单的电能变成了强大的机械能，驱动着新能源汽车在大街小巷中飞驰。

你看，新能源汽车不光环保，背后的科技也让人佩服得五体投地。

新能源汽车电机方面的知识
新能源汽车电机是指使用新能源作为动力源的汽车所使用的驱动电机。

新能源汽车电机的主要种类有：
1. 直流电机（DC Motor）：直流电机是最早应用于电动车辆的电机类型之一。

它由电枢和永磁体组成，工作原理是利用电枢和永磁体之间的磁作用力产生转矩。

2. 永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）：永磁同步电机利用永磁体产生磁场，与电枢中的旋转磁场相互作用，从而驱动汽车运动。

3. 感应电机（Induction Motor）：感应电机是一种常用的电动汽车驱动电机，它通过感应电枢中的旋转磁场与定子磁场相互作用，来实现转矩输出。

4. 燃料电池电机（Fuel Cell Motor）：燃料电池电机是使用燃料电池作为动力源的电动汽车驱动电机。

它将燃料电池产生的电能转化为机械能，用于驱动汽车运动。

新能源汽车电机具有以下特点：
1. 高效：新能源汽车电机相比传统内燃机更加高效，转换率更高，能够更充分地利用能源。

2. 轻量化：新能源汽车电机相对于内燃机更为轻量化，减轻车辆自重，提高整车的能效和续航里程。

3. 高转矩密度：新能源汽车电机具有较大的转矩密度，能够提供更高的动力输出，满足车辆的加速性能和行驶需求。

4. 低噪音：新能源汽车电机工作时噪音更低，从根本上降低了汽车行驶产生的噪音污染。

5. 智能控制：新能源汽车电机可与车辆的智能控制系统相连接，实现精确的电力输出和电能回馈，提高驾驶的舒适性和安全性。

新能源汽车电机的发展及应用已成为现代汽车工业的重要方向，它对于降低能源消耗、改善环境污染等具有重要意义。

新能源汽车汽车驱动电机介绍常见的新能源汽车驱动电机分为两种类型：直流电机和交流电机。

下面将对这两种类型的驱动电机进行介绍。

直流电机是一种最早应用于电动车辆的电机类型。

它具有结构简单、制造成本低、可控性好等优点。

在直流电机中，根据定子和转子的磁场分布方式，又可以分为永磁直流电机和励磁直流电机两种。

永磁直流电机是利用永磁体产生磁场，与定子产生磁场相互作用产生力矩。

由于永磁体具有磁场强度高、体积小的特点，因此永磁直流电机具有功率密度大、体积小、效率高的优势。

永磁直流电机通常采用无刷技术，无需定期维护，适合应用于新能源汽车。

其中，稀土永磁材料在永磁直流电机中应用广泛，提高了电机的性能和效率。

励磁直流电机则通过励磁电流产生磁场，与定子产生磁场相互作用产生力矩。

励磁直流电机由于使用传统绕组和刷碳器，制造复杂，效率较低，目前使用较少。

但是，励磁直流电机具有调速范围广、运行稳定等特点，适用于一些特殊应用领域。

交流电机是目前新能源汽车应用最广泛的驱动电机类型。

它具有体积小、可靠性高、效率高等优点。

根据转子结构和转子磁场产生原理，交流电机可以分为异步感应电机和永磁同步电机两种。

异步感应电机是利用转子和定子之间的磁滞和电磁感应原理产生力矩。

它具有结构简单、功率密度高、制造成本低的优点。

异步感应电机的控制简单，可以使用直接转矩控制（DTC）算法进行调速。

然而，异步感应电机在低速区域转矩输出不稳定，需要配备变频器进行调速。

永磁同步电机则是利用定子和转子之间的磁场相互作用产生力矩。

它具有短时间高转矩、调速范围宽、效率高的特点。

永磁同步电机配备逆变器可以实现无级调速，具有优良的动态响应性能。

不过，永磁同步电机的永磁体成本较高，同时也需要对永磁体的稳定性进行考虑。

除了直流电机和交流电机，还有一种新型驱动电机，开关磁阻电机（Switched Reluctance Motor，简称SRM）。

开关磁阻电机由于没有磁场和永磁体，具有耐高温、成本低等优点。

深度解析新能源汽车的驱动电机技术新能源汽车的发展已成为当今社会注目的焦点之一。

而其中一个重要组成部分就是驱动电机技术。

驱动电机是新能源汽车的核心动力装置，直接影响着汽车的性能、续航里程和驾驶体验。

本文将深入解析新能源汽车的驱动电机技术，从原理到分类再到应用，为大家详细介绍。

2.原理驱动电机是将电能转化为机械能的重要设备。

其基本原理是依靠磁场相互作用，使电能转化为机械能。

常见的驱动电机原理包括直流电机、交流电机和异步电机等。

每种原理都有其独特的特点和适用范围。

其中，交流电机尤为重要，因为它具有高效能、高功率因数、高可靠性等特点，成为了新能源汽车驱动电机的首选。

3.分类根据不同的工作方式和结构特点，驱动电机可以分为同步电机和异步电机两大类。

同步电机采用了磁场的旋转同步原理，通过与电机转子的同步旋转来驱动汽车。

而异步电机则采用了磁场旋转和电机转子之间的滑差原理，通过电磁感应作用来实现转动。

两种电机各自都有自身的优缺点，应根据车型和需求进行选择。

4.应用驱动电机技术在新能源汽车中的应用越来越广泛。

根据电机功率和驱动方式的不同，可以分为单电机驱动、双电机驱动和多电机驱动等多种形式。

单电机驱动适用于小型车辆，通过一个电机驱动汽车运行。

双电机驱动则适用于中大型车辆，通过两个电机协同工作来提升动力性能。

而多电机驱动则适用于高性能车型，通过多个电机分布在不同轮毂上，实现更好的操控性能和四驱系统。

5.驱动电机技术的发展趋势随着新能源汽车市场的不断发展，驱动电机技术也在不断演进。

未来的发展趋势将更加注重驱动电机的效率提升、体积轻量化和性能精密化。

随着国家对新能源汽车发展的政策支持和市场需求的增加，驱动电机技术在成本上也将逐渐降低，使得更多消费者能够接触到使用新能源汽车的机会。

6.新能源汽车的发展离不开驱动电机技术的不断进步与创新。

通过深度解析驱动电机技术的原理、分类和应用，我们可以更好地理解新能源汽车的核心动力系统。

车用驱动电机原理与控制基础1. 车用驱动电机的基本概念说到车用驱动电机，大家可能会想到它是个高大上的玩意儿，其实它跟我们生活中的电器差不多，只不过这个“电器”能把车子推得飞快。

你想想，电机就像是汽车的心脏，没了它，车子就得在路上等着打瞌睡了。

简单来说，车用驱动电机是用电能转换成机械能的装置，它把电的“动力”传递给车轮，让你能在路上风驰电掣，心情美美哒。

1.1 电机的类型咱们常见的车用电机主要有两种：直流电机和交流电机。

直流电机就像那种一根筋的小弟弟，简单易用，控制方便；而交流电机呢，就像个聪明的小姑娘，效率高、性能稳，特别适合现代电动车。

两者各有千秋，选哪个就看你的需求了。

1.2 电机的结构谈到结构，车用电机一般由定子、转子和电源组成。

定子就像一个“家”，把电机的“家当”都装在里面；转子则是电机的“灵魂”，它负责转动，把电能变成动力。

想象一下，定子在“安静”地待着，而转子在里面“舞蹈”，这场景可真热闹。

2. 电机的工作原理你有没有想过，电机到底是怎么把电变成动力的？这就得说说电磁感应原理了。

简单来说，电流在定子里流动时，会产生磁场，而转子在这个磁场的作用下就开始转动。

这个过程就像是个魔法，把看不见的电变成了能让你开车的“魔力”。

2.1 力矩与转速在电机的世界里，力矩和转速是两个好朋友。

力矩就像是电机的“劲儿”，而转速则是它“转得快不快”的体现。

你想，力矩大了，车子起步时就像开了外挂，嗖的一声就走；反之，转速慢了，车子就得慢慢来，像是喝醉了酒。

不过，二者之间的关系可复杂了，得合理搭配才能让车开得又快又稳。

2.2 控制方式说到控制，咱们就不得不提几种常见的方法。

比如说，脉冲宽度调制（PWM）就是个聪明的办法，它通过调整电流的占空比来控制电机的转速。

就像你调音量，想高就高，想低就低，简单又实用。

而另一种是矢量控制，这就高大上多了，可以精确控制电机的转矩和转速，简直像开了一台跑车，驾驶感受那是一级棒。

3. 电机控制系统的应用现在，咱们把目光转向电机控制系统，这可是车用电机的“掌舵者”。
