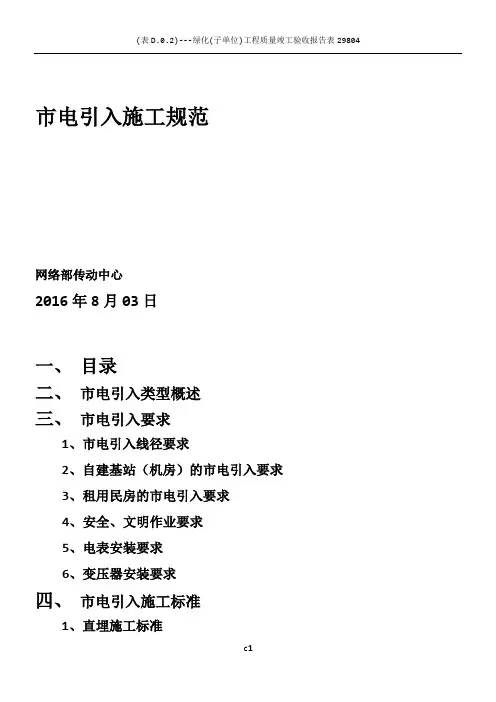

市电引入施工规范网络部传动中心2016年8月03日目录一、市电引入类型概述二、市电引入要求1、市电引入线径要求2、自建基站(机房）的市电引入要求3、租用民房的市电引入要求4、安全、文明作业要求5、电表安装要求6、变压器安装要求三、市电引入施工标准1、直埋施工标准2、架空施工标准3、搭火点施工标准4、交流配电箱施工标准一、基站市电引入类型概述目前基站的交流供电基本以当地市电作为主用交流电源，而市电引入情况大概可以分为以下三种情况：1)自建机房类，原则上设有专用变压器，通过一路10KV高压引至基站专用变压器，通过变压器降压后为基站设备供电;自建机房无专用变压器，从远端的公用变压器引一路380V或220V至基站，为基站的设备供电。
2）租用民房作为机房类，设有专用变压器的基站,从租用低压配电系统的输出分路引至基站;租用民房无专用变压器的基站,就近从电力传输线缆处取电引至电表，再从电表引至基站.3)新建拉远站、室分站点、灯塔站点,一般就近从电力传输线缆处取电引至电表，再从电表引至基站。
二、市电引入要求1、市电引入线径要求农村和乡镇基站只考虑 2G 设备供电需求,交流电源引入容量要求不小于15kW，（自建变压器的基站，变压器容量建议按照20kVA 选定),电力线缆线径应不小于4*25mm铝芯.一般市区、城郊及县城基站考虑2G 设备、3G 设备、4G共址,交流市电引入容量要求不小于20kW(自建变压器的基站，变压器容量建议按照30kVA 选定),电力线缆线径应不小于4＊35mm铝芯。
汇聚机房交流市电引入容量要求不小于30KW(自建变压器的基站,变压器容量建议按照50kVA 选定），电力线缆线径应不小于4＊50mm铝芯.核心机房根据实际容量需求和预期容量要求,配置电力线缆线径。
2、自建基站（机房)市电引入要求变压器至基站机房的电力线根据各基站情况可采用地埋引入或采用架空引入,对采用地埋引入电力线的基站，电力线要求采用电力电缆,其线径要求为16mm2(20KVA）/25mm2 （50KVA) 多股铜芯金属护套电力电缆或电缆穿钢管方式,电缆金属护套或钢管二端应就近作接地处理，对采用架空电力线引入的基站,在终端杆处引入机房交流配电箱的电力线应采用16mm2(20KVA)/25mm2（50KVA)的多股铜芯金属护套的电力电缆或电缆穿钢管，并采用地埋方式引入机房，其电缆地埋长度应不小于30 米,电缆金属护套或钢管二端应就近作接地处理，如电缆埋设长度有困难,可采用沿机房四周地埋敷设的方法解决。
新建基站市电引入项目施工难点、重点的技术措施（一）施工前的准备1．施工前应进行现场勘查。
包括具体施工场地、线路走向、电源点及施工前的协调。
对于有难度、有争议的施工，施工前应作充分的论证，尽量多地考虑各种有利于施工的情况。
2．室外作业，常遇到高空、带电、吊车装运、立杆等危险作业，各种作业必须依照其相应的操作规程，并综合现场因素，对现场发生的问题进行实际分析，灵活处理。
3．如遇挖沟、电缆埋地等作业，应提前通知相关单位或个人，以避免现场施工中发生不必要的损失。
4．现场需要指派一名有施工管理经验的技术人员作为现场负责人，现场负责人是保证工程施工顺利进行的必要条件。
由于受到条件限制通常将工作许可人和工作负责人职责合并到现场负责人的职责范围内（关于工作许可人和工作负责人具体职责请参阅《电业安全工作规程》）。
现场负责人根据现场施工的特点制定出适合本次施工安全的组织措施和技术措施，并作施工人员现场调配以达到控制施工进程、施工安全等目的。
5．电力施工人员必须持证上岗，如需要临时工人时，应在作业前对其进行必要的安全教育。
每次作业前都应向每一个在现场的施工人员做好安全技术交底。
6．施工前应检查工具是否完好；所购置的材料是否满足要求。
7．现场难免会有意外的事情发生，如提前做好了预想和应急预案，则可以尽量避免或降低人身设备的事故。
因此施工前现场负责人应指定详细的突发事件处理预案，并做好应急措施的准备。
（二）外电引入技术要求（2）高低压架空线路接户线导线允许的最小截面积实际架空线路导线的线径考虑架空线距离及容量按照设计执行。
（三）低压架空线路架空导线的选择1．应保证有足够的机械强度：架空导线本身有一定的重量，在运行中还要受到风雨、冰雪等外力的作用，因此必须具有一定的机械强度。
为了避免短线事故，铝导线的截面积一般不应小于16mm2。
2．导线截面积不应于太小：架空导线的材料应选用裸绞线，不要使用单股线或已断的绞线。
中性线的截面积不应小于相线截面积的1/2。
市电引入施工规范网络部传动中心2016年8月03日一、目录二、市电引入类型概述三、市电引入要求1、市电引入线径要求2、自建基站（机房）的市电引入要求3、租用民房的市电引入要求4、安全、文明作业要求5、电表安装要求6、变压器安装要求四、市电引入施工标准1、直埋施工标准2、架空施工标准3、搭火点施工标准4、交流配电箱施工标准一、基站市电引入类型概述目前基站的交流供电基本以当地市电作为主用交流电源，而市电引入情况大概可以分为以下三种情况：1)自建机房类，原则上设有专用变压器，通过一路10KV高压引至基站专用变压器，通过变压器降压后为基站设备供电；自建机房无专用变压器，从远端的公用变压器引一路380V或220V至基站，为基站的设备供电。
2）租用民房作为机房类，设有专用变压器的基站，从租用低压配电系统的输出分路引至基站；租用民房无专用变压器的基站，就近从电力传输线缆处取电引至电表，再从电表引至基站。
3）新建拉远站、室分站点、灯塔站点，一般就近从电力传输线缆处取电引至电表，再从电表引至基站。
二、市电引入要求1、市电引入线径要求农村和乡镇基站只考虑2G设备供电需求，交流电源引入容量要求不小于15kW，（自建变压器的基站，变压器容量建议按照20kVA选定）,电力线缆线径应不小于4*25mm铝芯。
一般市区、城郊及县城基站考虑2G设备、3G设备、4G共址，交流市电引入容量要求不小于20kW（自建变压器的基站，变压器容量建议按照30kVA选定），电力线缆线径应不小于4*35mm铝芯。
汇聚机房交流市电引入容量要求不小于30KW（自建变压器的基站，变压器容量建议按照50kVA选定），电力线缆线径应不小于4*50mm铝芯。
核心机房根据实际容量需求和预期容量要求，配置电力线缆线径。
2、自建基站(机房)市电引入要求变压器至基站机房的电力线根据各基站情况可采用地埋引入或采用架空引入，对采用地埋引入电力线的基站，电力线要求采用电力电缆，其线径要求为16mm2(20KVA)/25mm2(50KVA)多股铜芯金属护套电力电缆或电缆穿钢管方式，电缆金属护套或钢管二端应就近作接地处理，对采用架空电力线引入的基站，在终端杆处引入机房交流配电箱的电力线应采用16mm2(20KVA)/25mm2(50KVA)的多股铜芯金属护套的电力电缆或电缆穿钢管，并采用地埋方式引入机房，其电缆地埋长度应不小于30米，电缆金属护套或钢管二端应就近作接地处理，如电缆埋设长度有困难，可采用沿机房四周地埋敷设的方法解决。
移动通信基站外电引入规范及施工指导意见青海省电信有限公司广东省电信规划设计院有限公司（联合编制）2009年6月目录1.1 概述 (1)1.2 基站交流容量及开关配置 (1)1.3 引入电缆线径选择 (2)1.4 电力电缆引入方式和防雷要求 (3)1.5 电缆埋设要求 (4)移动通信基站外电引入规范及指导意见本指导意见主要包括基站交流容量及开关的确定、引入电缆的选型，电缆的敷设及防雷工作等方面内容。
1.1 概述基站工程外市电引入的高压部分，一般均委托供电部门完成设计及施工，因此基站配套工程中的交流引入一般指低压引入部分，包括基站交流容量及开关的确定、引入电缆的选型，电缆的敷设及防雷工作等方面。
1.2 基站交流容量及开关配置（建议分成室外宏基站、共建共享宏基站、室外微基站等几种典型情况分别分析描述）宏基站机房交流耗电包括设备耗电、电池充电耗电、空调耗电、照明耗电等几方面。
设备耗电：目前青海电信采用中兴厂家设备其宏基站设备耗电最大为2kW；传输设备耗电可按0.5kW估算；即宏基站机房设备耗电约为2.5kW。
电池充电耗电：3G基站电池配置一般为400～1000Ah/48V蓄电池2组，电池充电系数各厂家一般设为1.5，则电池充电耗电约为5.76～14.40kW。
（电池容量差别是否有这么大，请根据设计等实际情况核实一下。
电池充电系数是1.5吗？）空调耗电：3G基站一般配置3匹空调2台，主备工作，耗电约为2kW。
机房照明耗电：可按0.2kW估算。
由上可知：宏基站机房交流耗电约为10.46`～19.10kW，约为20～36A/380V或60～109A/220V，外电引入容量一般按20kW考虑。
如考虑和其它运营商共机房及共电源系统时，其设备耗电按照6kW考虑（考虑移动和联通）时，宏基站机房交流耗电约为16.46`～25.10kW，约为31～48A/380V或94～143A/220V。
（此时电池容量是否也会增加？此时的外电引入容量也应增加）在三相电时，基站AC屏输入开关可统一配置63A/3P；在个别基站使用单相市电时，应根据该站实际情况，选择合适的输入开关容量。
基站市电引入标准与规范随着移动通信技术的发展，基站成为了通信网络中不可或缺的一部分。
然而，在基站的建设和使用中，市电引入仍然是一个关键环节。
为了规范基站市电引入，避免基站市电引入带来的安全和稳定性问题，制定了一系列标准和规范。
本文将介绍基站市电引入标准和规范。
1. 市电引入的必要性在基站的建设和使用中，市电引入是必不可少的。
市电不仅为基站提供了必需的能量，还可以为基站提供稳定的电源保障。
同时，市电对于基站的安全性和稳定性也具有重要的作用。
2. 市电引入标准为了规范基站市电引入，制定了一系列标准。
国家有关标准对于基站市电引入的电压范围、电流范围等都有详细的规定。
2.1 GB9264-1998《工业企业电气装置用电压》，规定了电压的变化范围，使得供电的电源更加稳定。
2.2 GB4943.1-2011《安全的低压电器第1部分：通用标准》，规定了基站市电引入的电气安全保障。
2.3 GB/T16149-2012《电信设施固定功耗设备供电电路设计规范》，规定了基站市电引入的供电电路的设计规范。
2.4 YD 4088-2007《移动通信终端设备环境适应性技术要求》中，也规定了基站市电引入的有关标准。
3. 市电引入的规范为了确保基站市电引入的稳定性和安全性，还制定了一系列的规范。
3.1 市电引入线路要求：1.市电引入线路必须满足地线接触可靠，地线电阻小于4Ω的条件。
2.市电引入线路的绝缘电阻应大于1MΩ。
3.市电引入线路必须采用标准电缆，其交叉面积应大于2.5mm²。
3.2 市电引入的保护市电引入应当设置安全保护装置，如过载保护、短路保护、漏电保护、振荡保护等。
在市电进线处应当设置过电压保护装置，使基站在供电电压异常时能够自动切断电源。
3.3 市电引入的接地市电引入的设备应当有良好的接地保护，以减小雷击等天气异常现象所带来的危害。
基站的市电引入是基站运行中不可或缺的一部分，规范化市电引入是确保基站长期稳定运行的重要保障。
基站市电引入（低压）标准与规范一、电缆架空敷设1、当地下情况复杂不宜采用埋地敷设时，可采用电缆架空敷设方法。
（1）2杆的选择：电杆应采用定型的钢筋混凝土产品。
其构造要符合国家标准。
电杆长度应该根据现场情况由设计确定，地面自建机房要求采用交流三相四线铠装电力电缆埋地进入机房，埋地长度不宜小于15m。
（2（3（4定。
（50.5m。
（6（7（1（2（3（4（5（6）电缆外套的固定要科学合理，不能依赖电缆本身来支撑管道的重量。
（7）电缆走向路由尽量与业主达成一致意见，尽量减少事后的整改。
三、电缆埋地敷设（1）地面自建机房要求采用交流三相四线铠装电力电缆埋地进入机房，埋地长度不宜小于15m（架空线路终端杆与机房距离大于15m）。
外电电缆引上、引下要求使用镀锌钢管保护，钢管需采用镀锌铁线绑扎，距离钢管两端20cm及中段3处，没处绑扎6箍，钢管进入地下需加弯头，弯曲半径不应小于所穿电缆的最小允许弯曲半径，镀锌钢管要求高出地面2.5米，埋深0.7米。
（2）铠装电力电缆的铠装层应在其两端进行可靠的接地。
（3）相线的横截面积一般为35mm2，通信用交流中性线应采用与相线相等截面的导线，导线应采用阻燃电缆。
（4）电源线进入机房后，布线要求固定于走线架或线槽中，要求走线美观、整齐。
（5）转供电从基站场地租赁方的一级空开处引电。
（6）机房内的导线应采用阻燃电缆。
四、市电引入工程问题分析1、箱体线缆敷设要求：铠皮按照低压铠装电缆接地工艺。
市电引入的电缆每段电缆的两端都应绑扎标牌；配电箱的标牌，要求从内2套34567（1）7米杆1.5米；9（2（38要求：电杆组立后回填土时，不可将大石块、杂草、稀泥填入洞内；每填入300mm厚即夯实一次。
在郊区，应培土高出原有地面10-15cm；回土夯实后应立即做好根部的保护设施，以使电杆加固；无法加固或加固不牢，应在杆路两侧做拉线。
注意：有损坏的电杆不能使用。
9、箱体抱箍要求：使用电杆配套抱箍固定。
市电引入工程规范要求一、了解机房内市电容量及市电引入的情况，对于新建站需明确市电容量和引入位置，并根据典型基站的电源容量判断是否需要市电增容，在机房草图标注引入点的位置和引入长度。
（1）了解机房内交、直流供电的情况，对于已有机房，在勘察表格中记录开关电源整流模块、空开、熔丝等使用情况，判断是否需要新增，并做好标记，拍照存档。
（2）了解机房内蓄电池、UPS、空调、通风系统情况，对于已有机房，在勘察表格中记录这些设备的一些参数，判断是否需要新增或替换，并现场拍照存档。
强电线进行机房并必须保证30m的地埋距离，不得架空，其金属扩两端应就近接地。
二、基站安全的重点是防雷，故要依设计做好铁塔地线网，机房地线网，强电变压器地线网的连通制作并形成的基站为中心的封闭地线网。
三、机房内的线缆、护套、均通过放电器与相应设备连接。
•交流输入开关必须采用空气开关，不得使用闸刀开关；零线上不能使用任何开关装置或熔丝。
•通信设备使用的交流连接导线应为铜导线。
导线和空气开关相连的漏铜部分要长短合适，不能太长，也不能太短。
空气开关固定连接线的螺钉务必拧紧，使用螺栓固定之处必须使用铜鼻子进行连接。
线材的选择：选用铜芯BV线线径的选择：当导线所通过的电流小于40A时，导线的载流量应选在4—5A每平方毫米；当通过导线的电流为41—100A时，导线的载流量应选在2—3A每平方毫米。
随着通过导线电流的增大，其载流量会逐渐下降。
四、当专用变压器安装在局（站）院内时，应将变压器的接地体与大楼（或基站）的接地体连通；交流供电线中的无流零线和中性线在近端（低压变压器处）可以出自同一接地体，但是接入大楼（或基站）后，远端无流零线应与接地总汇流排（线）相连，中性线则不能与大楼接地系统相连接。
交流保护接地线应从接地汇接线上专引，严禁采用中性线作为交流保护地线。
五、交流输入防雷交流传输线绝大部分是架在空中，容易将雷电干扰传送到受电设备上，所以交流输入高压侧和低压侧必须加装合适的避雷器。
市电引入工程施工是一项重要的基础设施建设，对于满足人们的生产和生活需求具有重要意义。
市电引入工程主要包括新建或改造电力线路、变电站等设施，将电力从发电站传输到用户用电点的过程。
下面将从市电引入工程的特点、施工流程和注意事项等方面进行详细介绍。
一、市电引入工程的特点1. 工程规模较大：市电引入工程通常涉及到较大的工程规模，包括电力线路、变电站等设施的建设或改造，需要消耗大量的人力、物力和财力。
2. 技术要求较高：市电引入工程需要具备一定的技术水平，包括电力传输、配电技术、线路设计等，对于施工人员的要求较高。
3. 施工周期较长：由于市电引入工程规模较大，施工周期相对较长，需要经过设计、施工、验收等多个阶段。
4. 影响范围广泛：市电引入工程的建设或改造将直接影响到人们的生产和生活，施工过程中需要充分考虑对周边环境和社会的影响。
二、市电引入工程施工流程1. 前期准备：市电引入工程的前期准备工作包括项目立项、规划设计、招投标等环节。
这阶段需要充分考虑工程的可行性、合理性和经济性，确保工程顺利实施。
2. 施工准备：在前期准备工作完成后，进入施工准备阶段。
这阶段主要包括施工现场勘察、施工方案制定、施工材料准备等，确保施工过程的顺利进行。
3. 施工实施：施工实施阶段是市电引入工程的核心环节，主要包括电力线路、变电站等设施的建设或改造。
施工过程中需要严格遵守施工方案和规范，确保工程质量。
4. 验收投运：施工完成后，进行工程验收和投运工作。
验收主要包括对工程质量、安全、环保等方面的检查，确保工程达到预期效果。
投运后进行运行维护，确保市电引入工程的稳定运行。
三、市电引入工程施工注意事项1. 安全生产：市电引入工程施工过程中，安全生产是首要考虑的因素。
要严格遵守安全生产规定，加强施工现场安全管理，防止安全事故的发生。
2. 质量控制：市电引入工程的质量直接关系到人们的生产和生活，施工过程中要严格把控工程质量，确保工程达到设计和使用要求。
市电引入规范市电引入类型目前，西藏移动局房大部分以当地市电作为主用交流电源，而市电引入大概有以下四种情况：（1）通过一路10KV高压引至局房专用变压器，通过变压器降压后负责局房设备供电。
（2）从远端的公用变压器引一路380V或220V至局房，负责局房设备供电。
（3）租用民房的基站，从租用民房的总交流配电箱处引至局房。
1、市电供电标准分类（1）根据通信局房所在地区的供电条件、线路引入方式及运行状态，将市电供电分为四类，其划分条件应按YD/T 5040-2005《通信电源设备安装工程设计规范》的有关规定执行。
（2）市电供电的可靠性指标如表1-1-1所示：注：每类市电凡不能满足上表中本类市电所有指标的，均应做降档处理。
（3）根据通信局房的性质和重要性，其应具备的市电供电标准如表1-1-2所示：表1-1-2：市电供电标准（4）当市电供电标准不能满足通信机房的供电要求时，应尽快申请改造外市电。
如有特殊原因无法改造的，应向上级主管部门说明并加强维护。
一、市电引入要求1、手续合同市电引入必须在当地供电局办理市电引入开户手续。
2、高压部分（1）高压供电系统1）当采用两路市电供电时，高压系统的两路进线宜设置备用市电电源自动投入装置，同时还应具备手动操作功能。
2）高压配电设备宜按远期负荷配置。
3）当高压供电系统具备双路市电供电功能，且配置了联络柜时，不论两路市电是主备用工作还是分负荷供电，两路市电的主进开关、联络开关三个开关间要联锁，在任何时候只能闭合其中的两个。
此时，除非供电部门审批不通过，不应设置成两路市电的主进开关互锁。
4）采用继电保护装置的高压设备，每年应断电进行参数校正。
5）高压配电柜的保护参数应设置全面合理，与被保护的设备相匹配。
6）操作电源应具备双路电源输入，宜选择DC220V或DC110V输出。
操作电源应运行良好，输出电源范围应符合设计要求。
蓄电池应选用阀控式密封铅酸蓄电池，容量应满足操作需求，状态应良好。
XX基站交流引入工程项目施工规范为了规范XX基站室外交流引入方式，消除电缆布放不规范等带来的故障和雷击隐患，结合机房安全标准化整治,特制定本规范。
各标预估工作量,工作量为预估工作量，招标方有权根据省公司实际批复情况无条件调整工作量.技术规范室外直埋式地埋电缆敷设:一、采用电力铠装电缆挖沟铺沙盖砖的方式实现传输。
在确定路由时严格按照与周围设施间的距离规范定位,有转弯处确保其弯曲半径不小于20倍，尽可能不与其它管线及电缆形成交叉，如有交叉严格按规范施工.1、电缆沟的沟深不小于0。
8米，沟宽0.4米，放设电缆前先测试电缆的绝缘电阻,然后在沟内铺沙,放入电缆后,再盖沙一层，厚度不小于10CM，而后铺砖.有重压路段时，加穿厚避钢管保护确保电缆安全。
电缆敷设完成后，再测绝缘电阻，确认无误,方可回填夯实。
2、地埋电缆敷设段埋设完毕十五日后将路由标识进行埋设，地埋电缆沟起始位置、拐弯位置及电缆末端必须单独设置路标石，其他部位间距为15m—20m设置.二、室外架空电缆敷设或沿建筑物架设实现传输1、吊架高度不小于5.5米，过路时不小于6.5米,吊挂固定点间距不大于0。
5米.2、拐角处均加保护管保护,保证远离有害气体、易燃易爆物品、树木等。
架空立杆(木质)必须采用防腐处理后的电力专用木杆。
立杆埋深应根据立杆高度确定埋深深度.埋设立杆时必须进行人工木夯夯实，避免立杆歪斜.3、电缆敷设严禁用铁丝绑扎。
4、电缆沿墙敷设部位必须采用镀锌管卡进行固定，管卡与电缆之间必须加设电缆线皮进行隔离防护,严禁管卡与电缆直接接触。
5、地埋铠装电缆入机房前必须进行铠装接地，剥开电缆部位必须进行防水包扎处理。
三、室内配电箱、照明、插座、空调等安装工程1、室内各器具安装必须横平竖直，走线合理,牢固美观.2、基站交流配电箱安装为机房内明装，严格按施工图纸施工，采用膨胀螺栓固定牢固可靠，配电箱距地1。
5米,垂直度小于3mm，安装前、后均测量绝缘电阻,测验合格后方可通电。
机房市电引入规范
1、市电引入必须在当地供电局办理市电引入开户手续。
2、引入市电使用三相四线制，电压380V，功率8-15KW，电表容量10-40A以上,如基站附近无380V,需架设高压时，变压器需做防盗处理。
3、市电引入应采用具有金属护套或绝缘护套电缆穿钢管埋地引入,
4、新建机房市电引入电缆室外部分建议使用4*(10-16)mm铜芯阻燃铠装电力电缆或4（16－25）mm铝芯阻燃铠装电力电缆，要求施工单位提供电缆的具体型号及产品质量保证书等相关材料。
5、基站如需架空电力电缆，应从建筑物外墙面引入并架设钢绞线，钢绞线规格为7/2.2-7/2.6，电力电缆需用挂钩固定在钢绞线上,乡村基站需用金属套管，套管接地良好。
6、电力电缆室内布放需捆扎在走线架上，避免与馈线等线路交叉，做到布线美观。
7、配电柜必须使用膨胀螺丝固定安装在设计图纸所示的位置。
8、配电柜需做接地保护,进出电线需使用护线套管。
9、接头需用合适的铜鼻子用油压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。
10、变压器必须有良好接地，地线用扁钢引上至变压器下端处，地线上端做好铜铁过渡，所有接地点（包括变压器氧化锌避雷器、变压器的机壳、低压侧的交流零线、）接同一点。
11、变压器需焊接在支架上。
12、市电引上需使用镀锌钢管，镀锌钢管必须接地。
13、电力杆路电杆高度不少于7米。
