工程机械概论0

1.1 机械的基本概况
机械是由零件、构件和部件组成的。 1)零件。零件分为两类:一类是组成机械的不可拆的基
本单元,也是机械制造过程中的单个制件,如齿轮、轴等; 另一类则是专用零件,它仅适用于一定类型的机械中,并能 表示此种机械的特点.
2)构件。构件是在机构中组成机构彼此间具有一定相 对运动关系的基本单元。
1.1 机械的基本概况
1.1.3 制造业与机械工业 1.制造与制造业
所谓制造,即为人类按照市场需求,运用主观掌握的知 识和技能,借助于手工或可以利用的客观物质工具,采用有 效的工艺方法和必要的能源,将原材料转化为最终物质产 品并投放市场的全过程。
制造业是指将制造资源,包括物料、设备、工具、资 金、技术、信息和人力等,通过制造过程转化为可供人们 使用和消费的产品的行业。
1.3 机械工程发展
第四次发生在1750年到1850年之间。1760年,瓦 特经过十余年的努力和不断改进,在爱丁堡制造出第一台 有实用价值的蒸汽机。1804年,英国人特莱维茨克发明 并制造出第一台蒸汽机车。1830年,在法国修筑了从圣 亚田到里昂的铁路。蒸汽机车与铁路的普及,促进了西方 工业生产的发展,促进了西方的机械文明,奠定了现代工 业的基础。
图1-1 内燃机机构 a)模型 b)简图 1—气缸 2—活塞 3—连杆 4—曲轴 5、6—齿轮 7—凸轮轴 8—顶杆
1.1 机械的基本概况
3.机械 机械是机构和机器的总称。 设计机械的目的是完成预定的机械运动及特定的动作。
一般来说,每一种复杂机械都由三大部分组成:一是原动部 分,它是机械动力的来源;二是工作部分,它处于传动路线 的终点,完成机械的预定动作;三是传动部分,它是把原动 机件的运动和功率传递给工作部分的中间环节。现代机械 中又增加了第四个部分,即自动控制部分。

教 学 内 容
我国的工程机械的发展现状 工程机械的概念和种类 工程机械的组成 学习本课程的目的和方法
一、我国工程机械发展概论
我国的工程机械是建国后才从无到有逐 步发展起来的。解放前，不能自己制造， 解放后通过引进，仿制，到自主开发设 计、生产制造。经历了创业、行业形成 和技术发展三个阶段。现在，产品品种 基本齐全，主要产品已初步形成了系列， 如斗容量从0.3~5立方米的装载机，斗 容量从0.1~15立方米的挖掘机，2~16 吨的压路机以及243.2千瓦以下的推土 机等数百个品种。不少产品已采用了一 些较为先进的技术，某些产品的性能参 数已接近世界先进水平。
常见几种工程 机械简介
四、工程机械的基本构造
C
A
B
A 动力装置
（内燃机、电 动机等）是机 械动力的来源， 由它提供戒转 换为机械能。 常用的有内燃 机、电动机、 空压机戒蒸汽 机。
B
C
工作装置
决定工程机械的 作用，是工程机 械的执行装置， 比如装载机的爪， 举升机的升降台， 压路机的滚架等
底盘
七、布置作业
1、复习本节课的内容 2、预习第一章第一节：发动 机的工作原理（一）
中国是全球最大的轮式装载机和履带 式挖掘机市场，中国的轮式装载机的 需求高达15万左右，占全球的70%左 பைடு நூலகம்；挖掘装载机占印度工程机械销量 的比例高达60-70%，每年销量在2万 台左右。
国内主要挖掘机生产企业主要被国外 工程机械企业占据，其中现代、小松、 日立约占市场份额的50%；，国有和 民营企业生产的挖掘机在中国市场份 额约为22%-27%。
销量来看，中国2008就是全球销量最 大的工程机械市场了，2010年中国市 场销量占全球的比例达到28%，超过 北美和西欧市场近10个百分点。 2008 年中国市场销售金额占比仅9.6%， 2010年占比提高到16.2%，复合增长 率高达38.53%，高居世界第一。 中国工程机械出口主要依靠发展中国 家，特别是新兴经济体的增长。出口 产品多为轮式装载机、推土机和起重 机等与基础设施建设相关度高的产品。

按搅拌轴的位置，分为立轴式和卧轴式搅拌机；
按搅拌容量：大型(出料容量1~3m3)、中型(出料容 量0.3~0.75m3)和小型(出料容量0.05~0.25m3)搅拌机；
搅拌机理：尽可能使处在搅拌过程中的拌合料各组 分的运动轨迹在相对集中区域内互相交错穿插，在整个 拌合料体积中最大限度地产生相互摩擦，并尽可能提高 各组分体积参与运动的次数和运动轨迹的交叉频率，为 混凝土拌合料实现宏观和微观匀质性创造最有利的条件。
⑤配水系统
按混凝土配比要求，定量供给搅拌用水的装置。一般有水泵 一配水箱系统、水泵一水表系统以及水泵一时间继电器系统。
5.2 锥形反转出料混凝土搅拌机
5.2.1 构造
进料机构、搅拌机构、传动系统、供水系统、电气 控制系统和底盘
1、搅拌筒
2、传动系统 1） 齿轮传动（JZC型）
搅拌筒由四个托轮支承，
工作时，根据每罐混 凝土所需水量，先将水 箱表盘指针9拨至所需 配水的刻度上，操纵三 通阀的操纵杆11开始供 水；当其指针回零时。 水泵电动机断电，供水 终止。放水时、水箱中 的水即流人搅拌筒内。
立轴行星式强制式 搅拌机带有搅拌叶片4 的旋转立轴不是装在搅 拌筒3中央，而是装在 行星架2上。它除带动 搅拌叶片绕本身轴线自 转外，还随行星架绕搅 拌筒的中心轴1公转， 产生更加复杂的运动。
卧轴式搅拌机是通过水平轴的 旋转带动叶片进行强制搅拌混凝土 的机械。卧轴式搅拌机分单卧轴和 双卧轴两种，搅拌简呈槽形。V1(又称装料容量)是指装进搅拌筒未经 搅拌的干料体积；
②出料容量V2(又称公称容量)是指一罐次混凝土出 料后经捣实的体积。
型号表示方法
组代号：搅拌机J 型代号： 特性代号： 主参数代号：用公称容量表示L 更新变型代号：大写字母表示

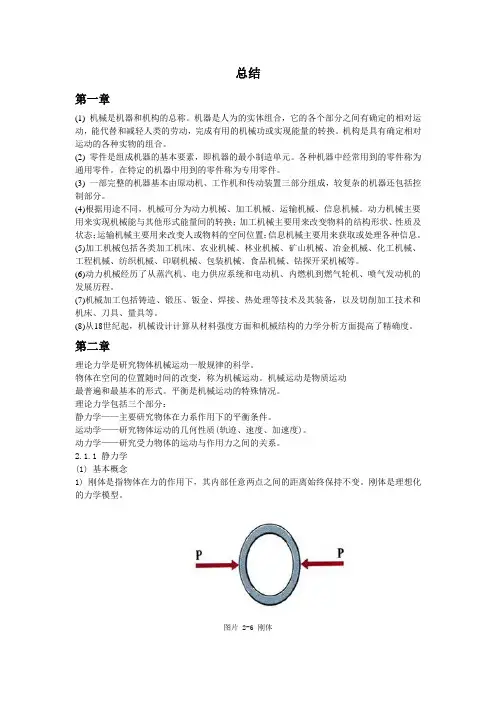

总结第一章(1) 机械是机器和机构的总称。

机器是人为的实体组合，它的各个部分之间有确定的相对运动，能代替和减轻人类的劳动，完成有用的机械功或实现能量的转换。

机构是具有确定相对运动的各种实物的组合。

(2) 零件是组成机器的基本要素，即机器的最小制造单元。

各种机器中经常用到的零件称为通用零件。

在特定的机器中用到的零件称为专用零件。

(3) 一部完整的机器基本由原动机、工作机和传动装置三部分组成，较复杂的机器还包括控制部分。

(4)根据用途不同，机械可分为动力机械、加工机械、运输机械、信息机械。

动力机械主要用来实现机械能与其他形式能量间的转换；加工机械主要用来改变物料的结构形状、性质及状态；运输机械主要用来改变人或物料的空间位置；信息机械主要用来获取或处理各种信息。

(5)加工机械包括各类加工机床、农业机械、林业机械、矿山机械、冶金机械、化工机械、工程机械、纺织机械、印刷机械、包装机械、食品机械、钻探开采机械等。

(6)动力机械经历了从蒸汽机、电力供应系统和电动机、内燃机到燃气轮机、喷气发动机的发展历程。

(7)机械加工包括铸造、锻压、钣金、焊接、热处理等技术及其装备，以及切削加工技术和机床、刀具、量具等。

(8)从18世纪起，机械设计计算从材料强度方面和机械结构的力学分析方面提高了精确度。

第二章理论力学是研究物体机械运动一般规律的科学。

物体在空间的位置随时间的改变，称为机械运动。

机械运动是物质运动最普遍和最基本的形式。

平衡是机械运动的特殊情况。

理论力学包括三个部分：静力学——主要研究物体在力系作用下的平衡条件。

运动学——研究物体运动的几何性质(轨迹、速度、加速度)。

动力学——研究受力物体的运动与作用力之间的关系。

2.1.1 静力学(1) 基本概念1) 刚体是指物体在力的作用下，其内部任意两点之间的距离始终保持不变。

刚体是理想化的力学模型。

图片 2-6 刚体2) 力是物体间相互的机械作用。

力的三要素：力的大小、方向和作用点图片 2-7 力的三要素按作用方式，力分为集中力和分布力。
