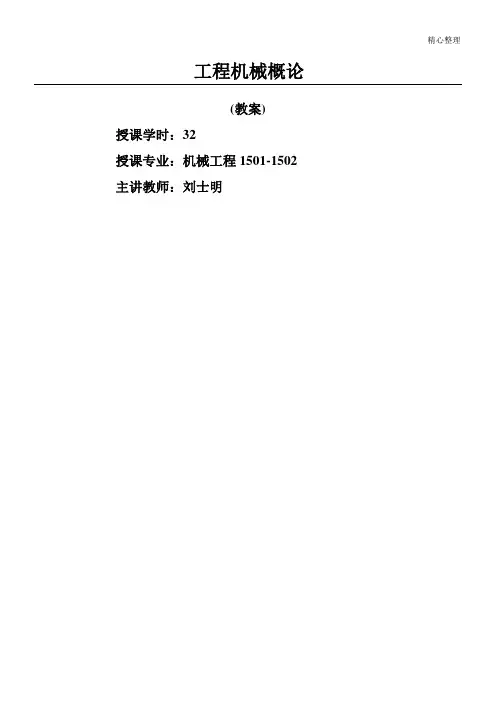

精心整理工程机械概论(教案)授课学时:32授课专业:机械工程1501-1502主讲教师:刘士明第1章绪论教学目的:通过本章学习,熟悉建筑施工中常用的工程机械概况及发展趋势,了解工程机械的相关功能,并掌握工程机械主要类型,了解机械与机器的基础知识。
教学重点:掌握工程机械的主要类型、特点和应用场合。
教学难点:工程机械的应用。
授课学时:2本章知识结构图:第1讲第1章授课学时 2教学目的及要求目的:通过本章学习,熟悉工程机械产业概况及发展趋势,了解工程机械的相关功能,并掌握工程机械主要类型,了解机械和机器的基础知识。
要求:掌握工程机械主要类型。
教学难点及重点及措施重点:掌握工工程械主要类型、特点和应用场合。
难点:工程机械的应用。
措施:1、突出重点:结合国内典型工程机械装备进行讲解。
2、解决难点:通过实例分析,讲述实际工程机械设备的功能。
授课方法讲授(现代化)教学手段多媒体作业思考题无1.1工程机械与机械化施工1.工程机械的定义凡土石方工程,流动起重装卸工程,人货升降输送工程,市政、环卫及各种建设工程、综合机械化施工以及同上述工程相关的生产过程机械化所应用的机械设备,称为工程机械。
2.各国对工程机械的称谓1)美国、英国——建筑机械与设备;2)德国——建筑机械与装置;3)俄罗斯——建筑与筑路机械;4)日本——建设机械;5)我国——建设机械(部分产品)、工程机械(国务院行业批文)。
3.工程机械的作用和使用范围1)大幅提高劳动生产率、节省大量人力、降低劳动强度、完成靠人力难以承担的高强度工程施工,加快工程建设速度,确保工程质量、降低工程造价、减轻繁重体力劳动、提高经济和社会效益。
2)主要用于国防建设工程、交通运输建设、能源工业建设和生产、矿山等原材料建设和生产、农林水利建设、工业与民用建筑、城市建设、环境保护等领域。
图1.1大型典型工程机械4.工程施工对工程机械的基本要求1)适应性2)可靠性3)经济性4)安全性5.机械化施工水平的主要指标1)机械化程度;2)装备率;3)设备完好率;4)设备利用率。
工程机械概论期末总结一、引言工程机械是指用于建筑、铁路、公路、水利、港口、矿山等工程施工和土地整理、土地测量等工程活动中的专用机械设备。
随着各行各业的发展和进步,工程机械在现代社会中发挥着至关重要的作用。
本学期中,我们对工程机械的概论进行了学习和探讨,通过学习,我对工程机械概论的知识有了一个比较全面的了解和认识。
下面我将对本学期工程机械概论的学习进行总结。
二、课程内容回顾1. 工程机械的概述本课程首先介绍了工程机械的概述,包括工程机械的定义、分类、发展历程以及在国民经济中的作用和地位。
通过学习工程机械的概述,我对工程机械的定义和分类有了一个较为全面的了解,并初步了解了工程机械在不同领域中的应用。
2. 工程机械的基本原理本课程重点介绍了工程机械的基本原理,包括机械的动力系统、工作机构、操纵系统、传动系统等。
在学习过程中,我了解了工程机械的动力来源,以及工作机构和操纵系统的工作原理。
这对于后期学习工程机械的细节和操作有了很大的帮助。
3. 建筑机械本课程还介绍了建筑机械,包括各种建筑机械的分类、特点、应用和发展趋势。
在学习过程中,我了解了不同种类的建筑机械在建筑领域的重要性和作用。
建筑机械的高效率和低能耗的特点,使得它在建筑施工中得到了广泛应用。
4. 土木与矿山机械本课程还介绍了土木与矿山机械,包括各种土木与矿山机械的分类、特点、应用和发展趋势。
通过学习,我了解了不同种类的土木与矿山机械在土木工程和矿山开采中的作用和重要性。
特别是现代化的土木和矿山机械设备的引进和应用,为土木工程和矿山开采提供了强有力的技术保障。
5. 其他类机械本课程还介绍了其他类机械,包括港口机械、水利机械、铁路机械等。
通过学习,我了解了这些机械在港口、水利和铁路等领域的应用和作用。
这些机械设备的引进和发展,为港口、水利和铁路等领域的工程施工提供了有效的技术支持。
三、学习收获与体会1. 学习收获通过学习工程机械概论,我对工程机械的定义、分类和发展历程有了一个较为全面的了解。

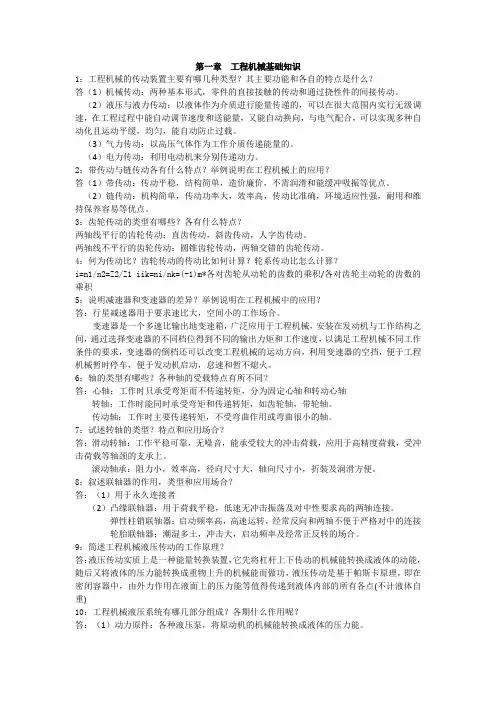

第一章工程机械基础知识1:工程机械的传动装置主要有哪几种类型?其主要功能和各自的特点是什么?答(1)机械传动:两种基本形式,零件的直接接触的传动和通过挠性件的间接传动。
(2)液压与液力传动:以液体作为介质进行能量传递的,可以在很大范围内实行无级调速,在工程过程中能自动调节速度和送能量,又能自动换向,与电气配合,可以实现多种自动化且运动平缓,均匀,能自动防止过载。
(3)气力传动:以高压气体作为工作介质传递能量的。
(4)电力传动:利用电动机来分别传递动力。
2:带传动与链传动各有什么特点?举例说明在工程机械上的应用?答(1)带传动:传动平稳,结构简单,造价廉价,不需润滑和能缓冲吸振等优点。
(2)链传动:机构简单,传动功率大,效率高,传动比准确,环境适应性强,耐用和维持保养容易等优点。
3:齿轮传动的类型有哪些?各有什么特点?两轴线平行的齿轮传动:直齿传动,斜齿传动,人字齿传动。
两轴线不平行的齿轮传动:圆锥齿轮传动,两轴交错的齿轮传动。
4:何为传动比?齿轮传动的传动比如何计算?轮系传动比怎么计算?i=n1/n2=Z2/Z1 iik=ni/nk=(-1)m*各对齿轮从动轮的齿数的乘积/各对齿轮主动轮的齿数的乘积5:说明减速器和变速器的差异?举例说明在工程机械中的应用?答:行星减速器用于要求速比大,空间小的工作场合。
变速器是一个多速比输出地变速箱,广泛应用于工程机械,安装在发动机与工作结构之间,通过选择变速器的不同档位得到不同的输出力矩和工作速度,以满足工程机械不同工作条件的要求,变速器的倒档还可以改变工程机械的运动方向,利用变速器的空挡,便于工程机械暂时停车,便于发动机启动,怠速和暂不熄火。
6:轴的类型有哪些?各种轴的受载特点有所不同?答:心轴:工作时只承受弯矩而不传递转矩,分为固定心轴和转动心轴转轴:工作时能同时承受弯矩和传递转矩,如齿轮轴,带轮轴。
传动轴:工作时主要传递转矩,不受弯曲作用或弯曲很小的轴。

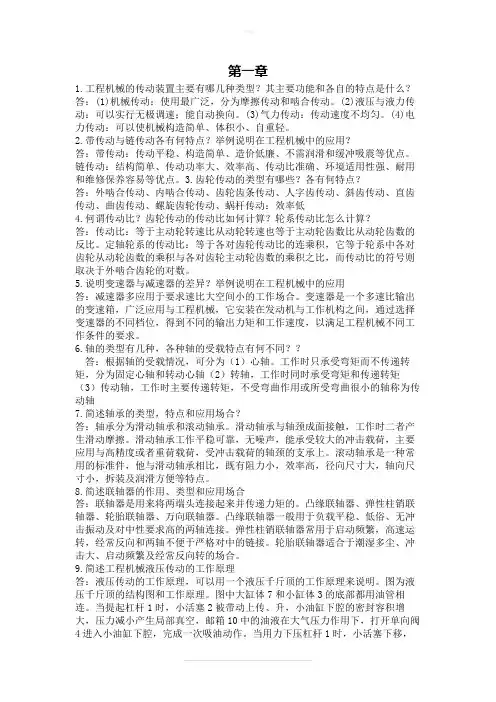

第一章1.工程机械的传动装置主要有哪几种类型?其主要功能和各自的特点是什么?答:(1)机械传动:使用最广泛,分为摩擦传动和啮合传动。
(2)液压与液力传动:可以实行无极调速;能自动换向。
(3)气力传动:传动速度不均匀。
(4)电力传动:可以使机械构造简单、体积小、自重轻。
2.带传动与链传动各有何特点?举例说明在工程机械中的应用?答:带传动:传动平稳、构造简单、造价低廉、不需润滑和缓冲吸震等优点。
链传动:结构简单、传动功率大、效率高、传动比准确、环境适用性强、耐用和维修保养容易等优点。
3.齿轮传动的类型有哪些?各有何特点?答:外啮合传动、内啮合传动、齿轮齿条传动、人字齿传动、斜齿传动、直齿传动、曲齿传动、螺旋齿轮传动、蜗杆传动:效率低4.何谓传动比?齿轮传动的传动比如何计算?轮系传动比怎么计算?答:传动比:等于主动轮转速比从动轮转速也等于主动轮齿数比从动轮齿数的反比。
定轴轮系的传动比:等于各对齿轮传动比的连乘积,它等于轮系中各对齿轮从动轮齿数的乘积与各对齿轮主动轮齿数的乘积之比,而传动比的符号则取决于外啮合齿轮的对数。
5.说明变速器与减速器的差异?举例说明在工程机械中的应用答:减速器多应用于要求速比大空间小的工作场合。
变速器是一个多速比输出的变速箱,广泛应用与工程机械,它安装在发动机与工作机构之间,通过选择变速器的不同档位,得到不同的输出力矩和工作速度,以满足工程机械不同工作条件的要求。
6.轴的类型有几种,各种轴的受载特点有何不同??答:根据轴的受载情况,可分为(1)心轴。
工作时只承受弯矩而不传递转矩,分为固定心轴和转动心轴(2)转轴,工作时同时承受弯矩和传递转矩(3)传动轴,工作时主要传递转矩,不受弯曲作用或所受弯曲很小的轴称为传动轴7.简述轴承的类型,特点和应用场合?答:轴承分为滑动轴承和滚动轴承。
滑动轴承与轴颈成面接触,工作时二者产生滑动摩擦。
滑动轴承工作平稳可靠,无噪声,能承受较大的冲击载荷,主要应用与高精度或者重荷载荷,受冲击载荷的轴颈的支承上。

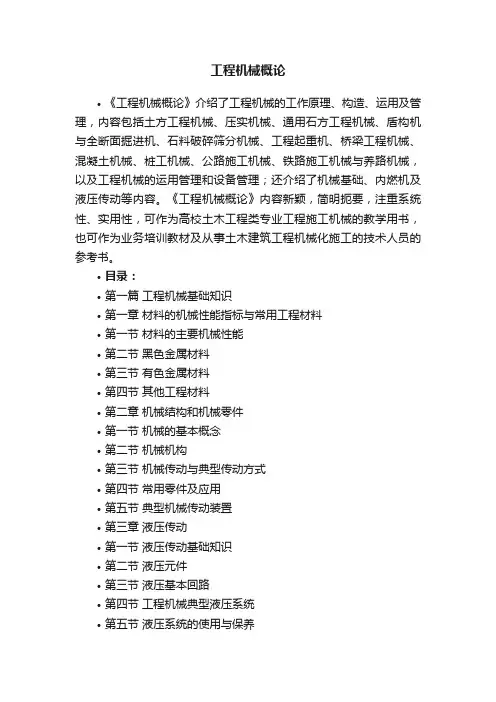

工程机械概论•《工程机械概论》介绍了工程机械的工作原理、构造、运用及管理,内容包括土方工程机械、压实机械、通用石方工程机械、盾构机与全断面掘进机、石料破碎筛分机械、工程起重机、桥梁工程机械、混凝土机械、桩工机械、公路施工机械、铁路施工机械与养路机械,以及工程机械的运用管理和设备管理;还介绍了机械基础、内燃机及液压传动等内容。
《工程机械概论》内容新颖,简明扼要,注重系统性、实用性,可作为高校土木工程类专业工程施工机械的教学用书,也可作为业务培训教材及从事土木建筑工程机械化施工的技术人员的参考书。
•目录:•第一篇工程机械基础知识•第一章材料的机械性能指标与常用工程材料•第一节材料的主要机械性能•第二节黑色金属材料•第三节有色金属材料•第四节其他工程材料•第二章机械结构和机械零件•第一节机械的基本概念•第二节机械机构•第三节机械传动与典型传动方式•第四节常用零件及应用•第五节典型机械传动装置•第三章液压传动•第一节液压传动基础知识•第二节液压元件•第三节液压基本回路•第四节工程机械典型液压系统•第五节液压系统的使用与保养••第二篇内燃机与底盘系统•第四章内燃机原理与运用•第一节内燃机的工作原理•第二节内燃机的基本构造•第三节内燃机的性能指标及型号•第四节内燃机的运行材料•第五章工程机械底盘•第一节工程机械底盘的基本构造•第二节传动系统的功用及组成•第三节机械传动系统•第四节液力机械变速系统•第五节驱动桥•第六节车架与行驶系统•第七节静液驱动系统••第三篇典型工程机械与应用•第六章土方工程机械概述•第一节推土机及其运用•第二节铲运机及其运用•第三节单斗挖掘机及其运用•第四节装载机及其运用•第五节平地机及其运用•第六节压实机械及其运用•第七章通用石方工程机械•第一节凿岩机械与配套设备•第二节石料破碎和筛分机械•第八章盾构机与掘进机•第一节盾构机与掘进机概述•第二节盾构机构造及工作原理•第三节盾构的施工和运用•第四节掘进机•第五节隧道施工中的机械化钻爆法与掘进机法•第九章工程起重机•第一节起重机械的基本参数及其确定•第二节起重机械零部件及主要机构•第三节典型工程起重机械结构•第十章桥梁工程机械•第一节概述•第二节架桥机•第三节造桥机•第四节缆索起重机•第五节跨缆起重机•第十一章混凝土设备•第一节混凝土拌合机械•第二节混凝土输送机械•第三节混凝土振捣密实机械•第十二章桩工机械•第一节桩工机械的功能与类型•第二节预制桩施工机械•第三节灌注桩机与施工法•第十三章公路施工机械•第一节道路工程物料拌合设备•第二节沥青混合料摊铺机•第三节水泥混凝士摊铺机•第四节公路路面维修机械•第十四章铁路线路施工机械与养路机械•第一节铺轨机•第二节铁路线路与机械化养路•第三节几类铁路线路机械•第四节几种新型线路机械••第四篇工程机械的运用管理与设备管理•第十五章工程机械的运用管理•第一节工程机械的运用管理与效益•第二节机械化工程的计划编制•第三节机械施工组织设计•第四节机械化施工进度计划•第五节机械化施工流水作业法组织原理•第十六章工程机械的设备管理•第一节工程机械的设备管理的内容•第二节设备的折旧与更新•第三节工程机械的维修管理体制•参考文献。
1、各种工程机械的分类:起重机械、运输机械、土方机械、桩工机械、石料开采加工机械、钢筋混凝土机械和设备、装修机械、路面机械、线路机械、隧道施工机械、桥梁施工机械等。
2、工程机械常用的动力装置分类:是驱动各类工程机械行驶和工作的动力源,根据能力转换形式不同,动力装置可分为热力的、电力的、水力的和风力的等。
3、涉及内燃机工作原理介绍:上止点:活塞顶在气缸中离曲轴中心距离最远的位置,称为上止点。
下止点:活塞顶在气缸中离曲轴中心距离最近的位置,称为下止点。
活塞冲程:活塞从上止点到下止点所移动的距离,称为活塞冲程,如果符号””表示曲轴的回转半径,则活塞冲程等于曲轴回转半径R的两倍,即S=2R。
气缸工作容积:活塞在气缸中从上止点移到下止点所包容的容积,称为气缸的工作容积。
燃烧室容积:活塞在上止点时,活塞顶上部的气缸容积,称为燃烧室容积。
气缸总容积:活塞在下止点时,活塞顶上部的气缸容积称为气缸总容积。
气缸总容积为燃烧室容积与气缸工作容积之和。
压缩比:气缸总容积与燃烧室容积之比。
是内燃机的一个重要技术指标,一般汽油机的压缩比约为6~10,柴油机的压缩比为16~21。
4、四冲程内燃机的基本工作原理:①进气冲程,当曲轴移动,活塞由上止点向下止点移动,由于气缸容积逐渐增大,新鲜空气在气缸内外压力差的作用下被吸入气缸内,当活塞移动到下止点,进气门关闭,进气冲程结束;②压缩冲程,曲轴继续转动,活塞便由下止点向上止点移动。
这时由于进、排气门关闭,气缸容积不断缩小,受压缩气体的温度和压力不断升高,为喷入柴油自行着火燃烧创造良好的条件。
当活塞移动到上止点时,压缩冲程便结束。
③做功冲程,当压缩冲程接近结束时,由喷油器向燃烧室喷入一定数量的高压雾化柴油,雾化柴油遇到高温、高压的空气后,边混合边蒸发,迅速形成可燃混合气并自行着火燃烧,接着受热气体膨胀推动活塞由上止点迅速向下止点移动,并通过连杆迫使曲轴旋转而产生动力。
④排气冲程,当做功冲程结束时,气缸内充满废弃,由于飞轮的惯性作用使曲轴继续旋转推动活塞又从下止点向上止点移动,排气门打开进气门关闭,废气经排气门迅速排除气缸外。

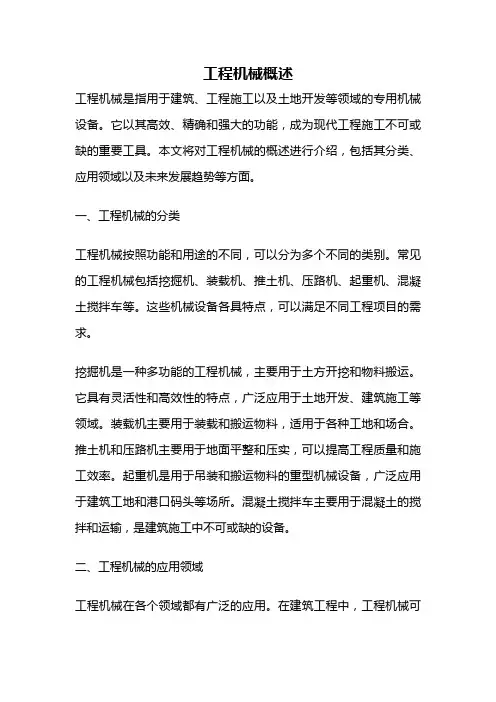

工程机械概述工程机械是指用于建筑、工程施工以及土地开发等领域的专用机械设备。
它以其高效、精确和强大的功能,成为现代工程施工不可或缺的重要工具。
本文将对工程机械的概述进行介绍,包括其分类、应用领域以及未来发展趋势等方面。
一、工程机械的分类工程机械按照功能和用途的不同,可以分为多个不同的类别。
常见的工程机械包括挖掘机、装载机、推土机、压路机、起重机、混凝土搅拌车等。
这些机械设备各具特点,可以满足不同工程项目的需求。
挖掘机是一种多功能的工程机械,主要用于土方开挖和物料搬运。
它具有灵活性和高效性的特点,广泛应用于土地开发、建筑施工等领域。
装载机主要用于装载和搬运物料,适用于各种工地和场合。
推土机和压路机主要用于地面平整和压实,可以提高工程质量和施工效率。
起重机是用于吊装和搬运物料的重型机械设备,广泛应用于建筑工地和港口码头等场所。
混凝土搅拌车主要用于混凝土的搅拌和运输,是建筑施工中不可或缺的设备。
二、工程机械的应用领域工程机械在各个领域都有广泛的应用。
在建筑工程中,工程机械可以用于土地平整、基础施工、建筑物拆除等工作。
在水利工程中,工程机械可以用于水坝建设、河道整治等工作。
在交通工程中,工程机械可以用于道路修建、隧道施工等工作。
在矿山开发中,工程机械可以用于矿石开采、矿石运输等工作。
在农田工程中,工程机械可以用于农田开垦、农作物收割等工作。
工程机械的应用领域非常广泛,几乎涵盖了所有的工程施工领域。
它的高效性和精确性可以大大提高工程的质量和效率,减少人力成本,提高工程的竞争力。
三、工程机械的未来发展趋势随着科技的不断进步和创新,工程机械也在不断发展和改进。
未来的工程机械将更加智能化、自动化和数字化。
例如,自动驾驶技术的应用将使工程机械在操作上更加便捷和高效。
传感器和数据分析技术的应用将使工程机械在预测和诊断方面更加准确和可靠。
虚拟现实和增强现实技术的应用将使工程机械的培训和操作更加安全和精确。
环保和节能也是工程机械未来发展的重要方向。
