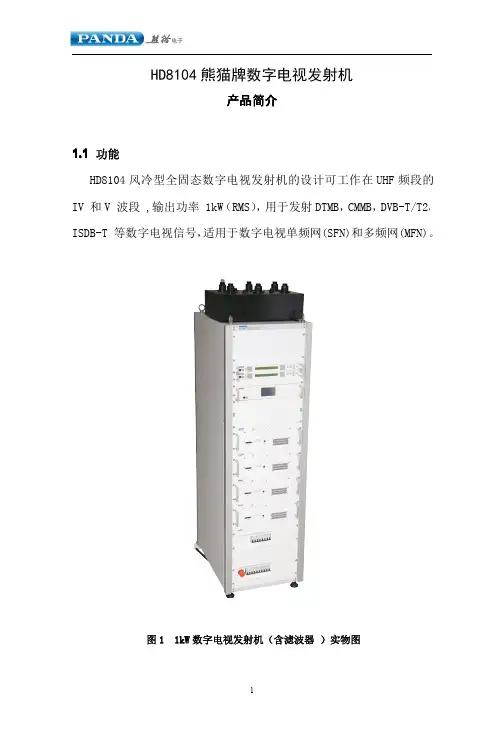

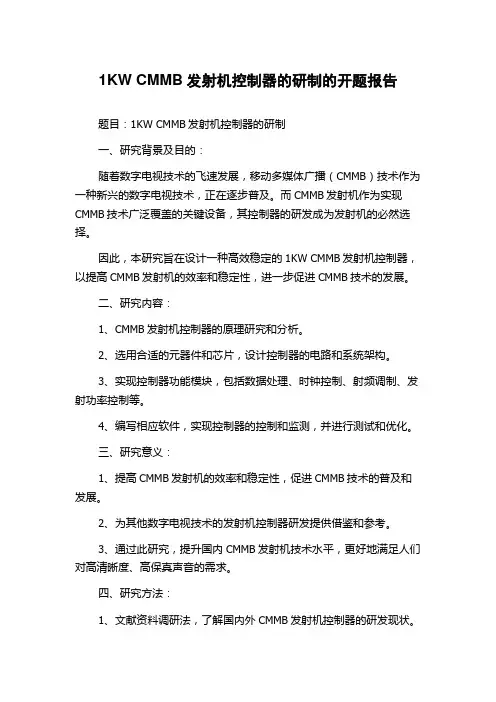

1KW CMMB发射机控制器的研制的开题报告题目：1KW CMMB发射机控制器的研制一、研究背景及目的：随着数字电视技术的飞速发展，移动多媒体广播（CMMB）技术作为一种新兴的数字电视技术，正在逐步普及。
而CMMB发射机作为实现CMMB技术广泛覆盖的关键设备，其控制器的研发成为发射机的必然选择。
因此，本研究旨在设计一种高效稳定的1KW CMMB发射机控制器，以提高CMMB发射机的效率和稳定性，进一步促进CMMB技术的发展。
二、研究内容：1、CMMB发射机控制器的原理研究和分析。
2、选用合适的元器件和芯片，设计控制器的电路和系统架构。
3、实现控制器功能模块，包括数据处理、时钟控制、射频调制、发射功率控制等。
4、编写相应软件，实现控制器的控制和监测，并进行测试和优化。
三、研究意义：1、提高CMMB发射机的效率和稳定性，促进CMMB技术的普及和发展。
2、为其他数字电视技术的发射机控制器研发提供借鉴和参考。
3、通过此研究，提升国内CMMB发射机技术水平，更好地满足人们对高清晰度、高保真声音的需求。
四、研究方法：1、文献资料调研法，了解国内外CMMB发射机控制器的研发现状。
2、软硬件相结合的方法，力求实现控制器整体性能最佳。
3、硬件仿真和软件模拟相结合，稳定性和可靠性较强。
五、研究计划：1、前期准备：熟悉CMMB发射机技术共性，收集相关技术资料。
2、中期实验：选用合适的元器件、芯片，设计电路和系统架构。
3、后期实验：编写软件，实现功能模块，并进行性能测试和优化。
4、成果总结：撰写论文，介绍研究过程和结果，并进行成果展示和推广。
六、预期成果：1、设计出高效稳定的1KW CMMB发射机控制器。
2、掌握CMMB发射机控制器相关理论和技术，提高相关人员技术水平。
3、发表期刊论文1篇以上，获得软件著作权。
4、实现产学研合作，推动项目顺利实施。
七、可行性分析：1、该研究成果意义重大，具有广泛的应用前景。
2、有完整的研究方案和资源保障。
关于地面无线数字电视发射机的故障总结分析随着数字技术的快速发展，近年来地面无线数字电视得以加速普及。
本文对1KW地面无线数字电视发射机在运行中出现的故障进行了技术分析。
标签：BLF888；显示屏；切换；信号源1KW地面无线数字电视发射机由激励器、前级放大器、分配器、切换器、功率放大器、功率合成器和定向耦合器及控制显示单元构成。
来自前端的TS流由激励器调制变频后输出RF射频信号。
控制显示单元通过切换器来选擇主或备激励器，将其中1路选择信号送入前置放大器放大后经分配器作为功率放大器的激励信号，4个功率放大器将RF信号放大后通过合成器将信号输送至定向耦合器和滤波器经天线发射出去。
一、发射机显示输出功率偏低或无输出1、功率放大器存在故障。
功率放大器内包含3个120W功放模块，3分配器和3合成器及控制板。
每个120W功放模块采用1只LDMOS超高频射频功率晶体管BLF888和外围器件组成，该晶体管为双晶体管，模块的输入输出采用Doherty电路匹配，直流驱动电压50V，标称阻抗50欧姆，工作于甲乙类，共源推挽式放大。
3分配器和3合成器由威尔金森电路设计。
常见的故障现象是发射机的输出功率突然下降，输出功率降至约600～700W右，反射功率无明显变化，显示屏显示故障功率放大器明显低于300W，此外单个功放的直流电流也下降，约7～8A（正常在15A左右），查阅发射机控制监测数据面板可以看到一只功放电流明显偏低。
通常是功率晶体管的一半损坏，另一半还可以正常工作。
但工作一段时间后也会损坏。
打开功率放大器的上盖，采用电阻测量法判断损坏的LDMOS晶体管。
将3用表拨到电阻档，测量LDMOS晶体管BLF888的栅源对地阻值，栅极正常阻值一般约3kΩ，源级输出阻值无穷大，根据该条件判断管子是否损坏。
此外损坏的晶体管周边通常出现阻抗匹配SMD元器件烧糊或脱焊现象，这些器件也需要更换，当发现电路板的基材覆铜面烧毁现象，必须更换掉整个电路板，确保全部功放模块具有一致的幅频特性。

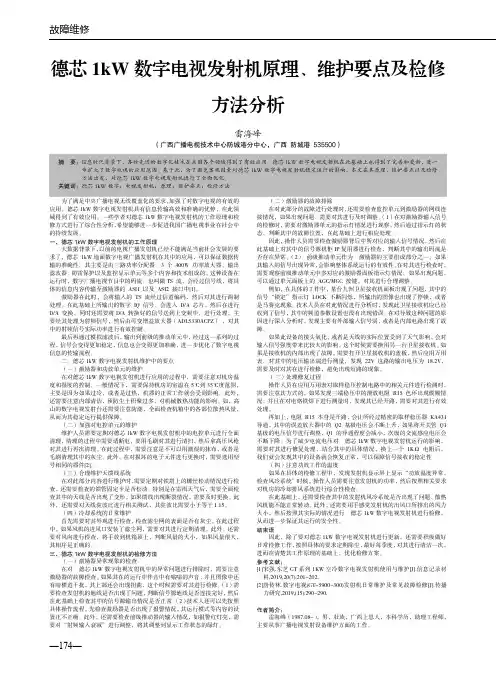

故障维修—174—德芯1kW 数字电视发射机原理、维护要点及检修方法分析雷海峰（广西广播电视技术中心防城港分中心，广西防城港535500）摘要：信息时代背景下，各种先进的数字化技术在我国各个领域得到了有效应用。
德芯1kW 数字电视发射机在此基础上也得到了完善和更新，进一步扩大了数字电视的应用范围。
基于此，为了避免客观因素对德芯1kW 数字电视发射机稳定运行的影响，本文在其原理、维护要点以及检修方法出发，对德芯1kW 数字电视发射机进行了全面优化。
关键词：德芯1kW 数字；电视发射机；原理；维护要点；检修方法为了满足中央广播电视无线覆盖化的要求，加强了对数字电视的有效的应用。
德芯1kW 数字电视发射机具有信息传输高效和准确的优势，在此领域得到了有效应用。
一些学者对德芯1kW 数字电视发射机的工作原理和检修方式进行了综合性分析，希望能够进一步促进我国广播电视事业在社会中的持续发展。
一、德芯1kW 数字电视发射机的工作原理大数据背景下，以前的电视广播发射机已经不能满足当前社会发展的要求了，德芯1kW 地面数字电视广播发射机在其中的应用，可以保证数据传输的准确性。
其主要是由三路功率分配器、3个400W 功率放大器、输出滤波器、防雷保护以及监控显示单元等多个内容和技术组成的。
这种设备在运行时，数字广播电视节目中的码流，也叫做TS 流，会经过信号线，将具体的信息内容传输至激励器的ASI1以及ASI2接口中[1]。
激励器在此时，会将输入的TS 流经过信道编码，然后对其进行调制处理。
在此基础上所输出的数字IQ 信号，会进入D/A 芯片，然后在进行D/A 变换，同时还需要将D/A 转换好的信号送到上变频中，进行处理，主要经其处理为射频信号，然后由可变增益放大器（ADL5330ACPZ），对其中的射频信号实际功率进行有效控制。
最后再通过模拟滤波后，输出到前级的推动单元中，经过这一系列的过程，信号会变得更加稳定，信息也会变得更加准确，进一步优化了数字电视信息的传输流程。

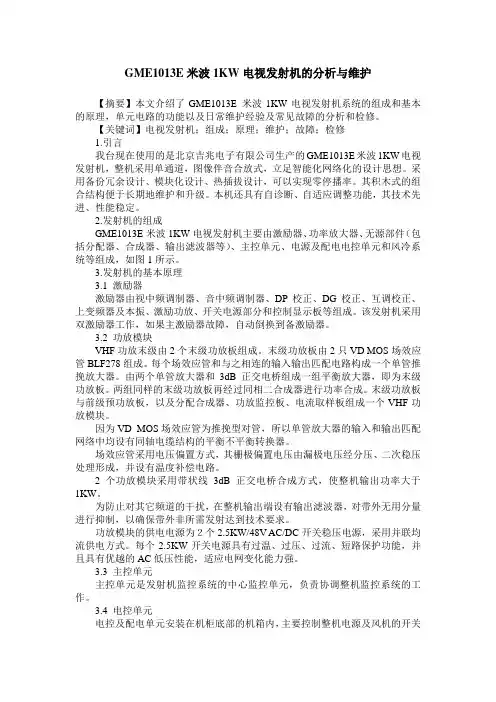

GME1013E米波1KW电视发射机的分析与维护【摘要】本文介绍了GME1013E 米波1KW电视发射机系统的组成和基本的原理，单元电路的功能以及日常维护经验及常见故障的分析和检修。
【关键词】电视发射机；组成；原理；维护；故障；检修1.引言我台现在使用的是北京吉兆电子有限公司生产的GME1013E米波1KW电视发射机，整机采用单通道，图像伴音合放式，立足智能化网络化的设计思想。
采用备份冗余设计、模块化设计、热插拔设计，可以实现零停播率。
其积木式的组合结构便于长期地维护和升级。
本机还具有自诊断、自适应调整功能，其技术先进、性能稳定。
2.发射机的组成GME1013E米波1KW电视发射机主要由激励器、功率放大器、无源部件（包括分配器、合成器、输出滤波器等）、主控单元、电源及配电电控单元和风冷系统等组成，如图1所示。
3.发射机的基本原理3.1 激励器激励器由视中频调制器、音中频调制器、DP校正、DG校正、互调校正、上变频器及本振、激励功放、开关电源部分和控制显示板等组成。
该发射机采用双激励器工作，如果主激励器故障，自动倒换到备激励器。
3.2 功放模块VHF功放末级由2个末级功放板组成。
末级功放板由2只VD MOS场效应管BLF278组成。
每个场效应管和与之相连的输入输出匹配电路构成一个单管推挽放大器。
由两个单管放大器和3dB正交电桥组成一组平衡放大器，即为末级功放板。
两组同样的末级功放板再经过同相二合成器进行功率合成。
末级功放板与前级预功放板，以及分配合成器、功放监控板、电流取样板组成一个VHF功放模块。
因为VD MOS场效应管为推挽型对管，所以单管放大器的输入和输出匹配网络中均设有同轴电缆结构的平衡不平衡转换器。
场效应管采用电压偏置方式，其栅极偏置电压由漏极电压经分压、二次稳压处理形成，并设有温度补偿电路。
2个功放模块采用带状线3dB正交电桥合成方式，使整机输出功率大于1KW。
为防止对其它频道的干扰，在整机输出端设有输出滤波器，对带外无用分量进行抑制，以确保带外非所需发射达到技术要求。

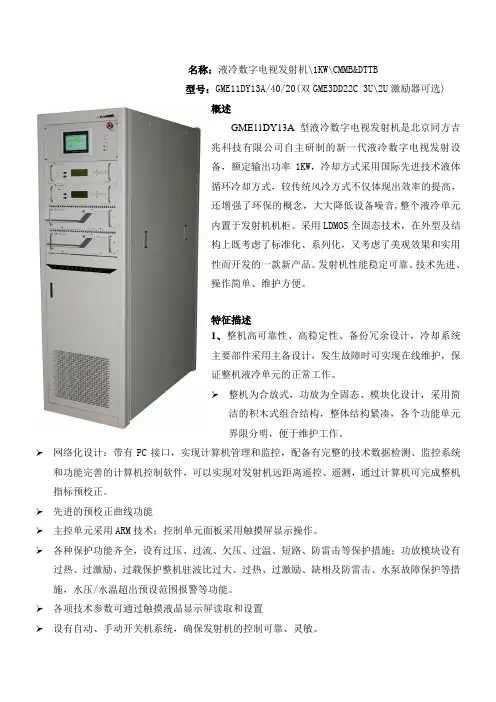

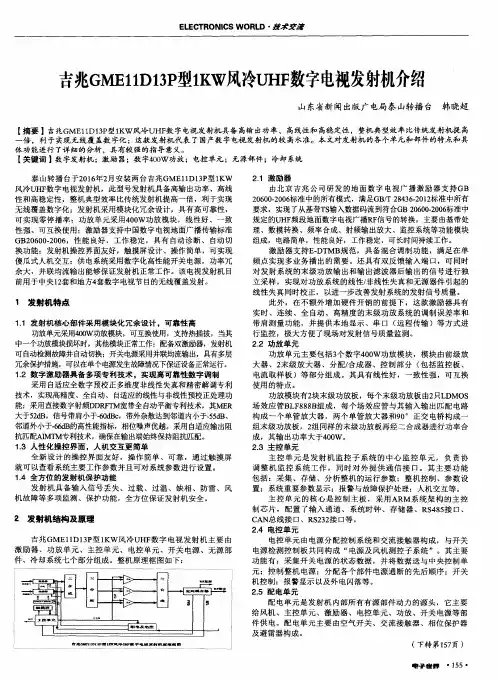

名称：液冷数字电视发射机\1KW\CMMB&DTTB型号：GME11DY13A/40/20(双GME3DD22C 3U\2U激励器可选)概述Array GME11DY13A型液冷数字电视发射机是北京同方吉兆科技有限公司自主研制的新一代液冷数字电视发射设备，额定输出功率1KW，冷却方式采用国际先进技术液体循环冷却方式，较传统风冷方式不仅体现出效率的提高，还增强了环保的概念，大大降低设备噪音,整个液冷单元内置于发射机机柜。
采用LDMOS全固态技术，在外型及结构上既考虑了标准化、系列化，又考虑了美观效果和实用性而开发的一款新产品。
发射机性能稳定可靠、技术先进、操作简单、维护方便。
特征描述1、整机高可靠性、高稳定性、备份冗余设计，冷却系统主要部件采用主备设计，发生故障时可实现在线维护，保证整机液冷单元的正常工作。
整机为合放式，功放为全固态、模块化设计，采用简洁的积木式组合结构，整体结构紧凑，各个功能单元界限分明，便于维护工作。
网络化设计：带有PC接口，实现计算机管理和监控，配备有完整的技术数据检测、监控系统和功能完善的计算机控制软件，可以实现对发射机远距离遥控、遥测，通过计算机可完成整机指标预校正。
先进的预校正曲线功能主控单元采用ARM技术；控制单元面板采用触摸屏显示操作。
各种保护功能齐全，设有过压、过流、欠压、过温、短路、防雷击等保护措施；功放模块设有过热、过激励、过载保护整机驻波比过大、过热、过激励、缺相及防雷击、水泵故障保护等措施，水压/水温超出预设范围报警等功能。
各项技术参数可通过触摸液晶显示屏读取和设置设有自动、手动开关机系统，确保发射机的控制可靠、灵敏。
技术指标整机原理框图。

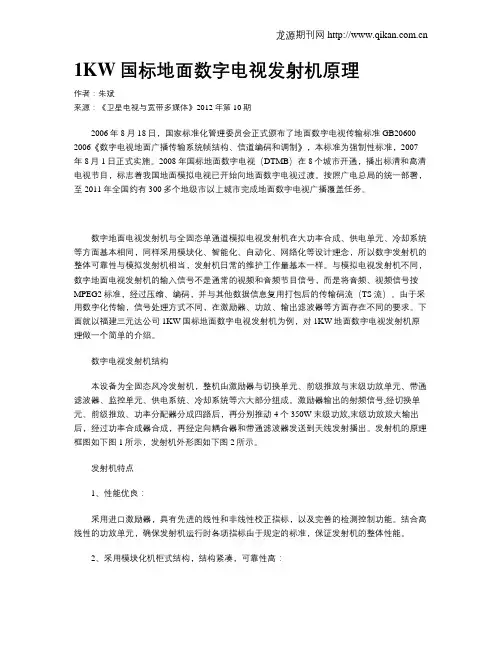

1KW国标地面数字电视发射机原理作者：朱斌来源：《卫星电视与宽带多媒体》2012年第10期2006年8月18日，国家标准化管理委员会正式颁布了地面数字电视传输标准GB20600-2006《数字电视地面广播传输系统帧结构、信道编码和调制》，本标准为强制性标准，2007年8月1日正式实施。
2008年国标地面数字电视（DTMB）在8个城市开通，播出标清和高清电视节目，标志着我国地面模拟电视已开始向地面数字电视过渡。
按照广电总局的统一部署，至2011年全国约有300多个地级市以上城市完成地面数字电视广播覆盖任务。
数字地面电视发射机与全固态单通道模拟电视发射机在大功率合成、供电单元、冷却系统等方面基本相同，同样采用模块化、智能化、自动化、网络化等设计理念，所以数字发射机的整体可靠性与模拟发射机相当，发射机日常的维护工作量基本一样。
与模拟电视发射机不同，数字地面电视发射机的输入信号不是通常的视频和音频节目信号，而是将音频、视频信号按MPEG2标准，经过压缩、编码，并与其他数据信息复用打包后的传输码流（TS流）。
由于采用数字化传输，信号处理方式不同，在激励器、功放、输出滤波器等方面存在不同的要求。
下面就以福建三元达公司1KW国标地面数字电视发射机为例，对1KW地面数字电视发射机原理做一个简单的介绍。
数字电视发射机结构本设备为全固态风冷发射机，整机由激励器与切换单元、前级推放与末级功放单元、带通滤波器、监控单元、供电系统、冷却系统等六大部分组成。
激励器输出的射频信号,经切换单元、前级推放、功率分配器分成四路后，再分别推动4个350W末级功放,末级功放放大输出后，经过功率合成器合成，再经定向耦合器和带通滤波器发送到天线发射播出。
发射机的原理框图如下图1所示，发射机外形图如下图2所示。
发射机特点1、性能优良：采用进口激励器，具有先进的线性和非线性校正指标，以及完善的检测控制功能。
结合高线性的功放单元，确保发射机运行时各项指标由于规定的标准，保证发射机的整体性能。

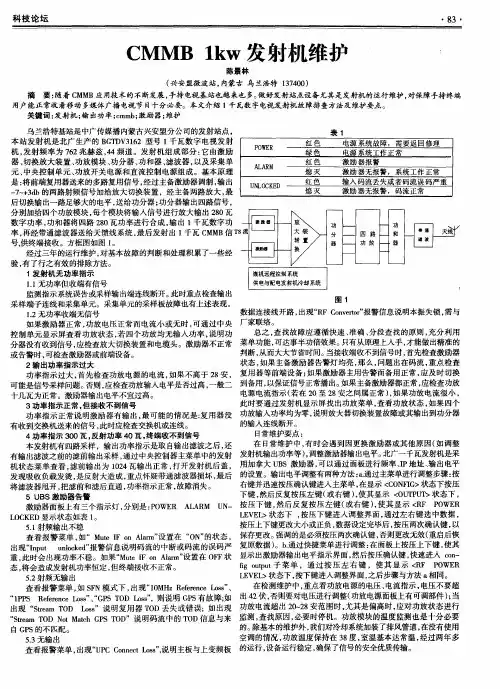

KFM-Ⅱ-813型CMMB电视发射机性能分析与维护靳善波;卢优胜【摘要】阐述对移动多媒体广播电视中的发射系统采用的KFM-Ⅱ-813型UHF1kW电视发射机的性能分析与维护.【期刊名称】《中国传媒科技》【年(卷),期】2012(000)014【总页数】2页(P152-153)【关键词】CMMB电视发射机;激励器;功放;维护【作者】靳善波;卢优胜【作者单位】濮阳电视台,河南濮阳457000;濮阳电视台,河南濮阳457000【正文语种】中文濮阳电视台发射的数字移动多媒体广播电视（简称CMMB），根据城区面积状况，采用单发射站点完成城区的基本覆盖。
单发射站点系统主要由卫星接收系，卫星数据接收机，交换系统，CMMB复用器，发射系统组成。
濮阳CMMB发射机的工作频率为38 CH，发射功率为1 KW，发射机采用成都凯腾四方数字广播电视设备有限公司生产的KFM-Ⅱ-813型UHF1kW CMMB电视发射机。
发射机由主、备数字激励器，双激励切换器，1∶4功率分配器，4×300W功率放大器，4∶1功率合成器，4×2000W开关电源，吸收负载，带通滤波器，定向耦合器，触摸屏监控单元，风机单元和交流配电盘等组成。
定向耦合器和带通滤波器装在机柜的顶部。
发射机可实现主、备激励器之间人工或自动切换。
切换状态由主机触摸屏和切换器面板指示灯显示，切换器具有状态保持功能，当断电恢复或关机后重新开机时，将保持原切换状态。
发射机采用触摸屏监控单元实现主机和各功能组件的集中监控管理。
触摸屏监控单元既能对主机输出功率、反射功率、供电状态、冷却状态、连锁状态、切换状态实时监控，又能对每个激励器、每个300W功放插件、每个开关电源的工作状态和工作参数实时监控。
并可实现输出过荷、驻波比过大、冷却异常、连锁异常、功放过热等故障告警和保护。
发射机输入的ASI信号经激励器处理后送入切换器，切换器的输出经四分配器将信号分为4路，分别去推动4个相同的300W功率放大器，功率放大后的4路信号经功率合成后由定向耦合器和带通滤波器送给发射天线。
1kW数字电视发射机概况及技术安全规定介绍1kW数字电视发射机的基本概况及内蒙古阿拉善盟传输中心台为了确保信号的安全优质传输播出而制定的发射设备技术安全规定。
标签：工作频率；安全装置；优质；保护TB1 1kW数字发射机的基本概况1kW数字发射机具有高效能、智能化、适合于国际地面数字广播系统。
采用全固态放大技术、腔体式大功率合成技术、数字式带通滤波技术、预失真自动校正技术、大环AGC控制技术、嵌入式大屏幕触摸屏控制技术、无线远程遥控技术，它设计合理，技术指标优良，可靠性高，技术水平领先。
1.1 1kW数字电视发射机主要技术指标（1）供电电压：三相四线制交流电380V可上下调10%；频率50Hz可上下调1Hz；耗电5.5kW；工作环境温度-50摄氏度～+50摄氏度；相对湿度小于95%。
（2）一般要求：工作频率UHF电视频道（13～48）内蒙古阿拉善盟传输中心台采用的40频道、41频道和42频道；带宽8MHz；计算机远程接口：RS485和RJ45；输出功率可调范围1W～1kW。
（3）射频指标：在标称功率下测试符合国际地面标准。
1.2 1kW数字电视发射机的技术特点（1）激励器：数字发射机采用主备双激励器工作。
（2）激励放大器：具备优良的线性和宽带特性，工作在超线性放大状态，总增益可达30dB以上，一级18dB二级14dB。
（3）频道滤波器：用于滤除发射频道外的杂波，并对后面的功放系统起到一定的保护作用。
（4）功率功放系统：功放余量大，线性好，一致性高，具有驻波比过大、过热、过激励保护功能。
（5）输出带通滤波器：滤除发射频道外的杂波，功率容量2kW。
1.3 工作原理发射机的功放单元由前级放大单元和末机放大器单元组成，前级放大单元为激励放大器，将激励器的输出功率放大到1W，作为末级功放系统的输入推动信号，激励放大器采用主备工作自动切换方式，以保证发射机工作更加可靠，激励放大器内设有环路AGC控制电路，可确保整机输出功率稳定，末机放大器单元将1W功率放大到1kW功率。
1KW CMMB 数字电视发射机文章类型：新产品与市场文章加入时间：2008年9月29日16:37一、概述MMB-1000-I型1kW CMMB数字电视发射机，是成都成广电视设备有限公司自主设计、独立生产、具有合法知识产权的CMMB移动多媒体广播发射机。
发射机采用全固态放大方式，主要由CMMB激励器、激励放大器、功放单元、开关电源、显示单元、控制单元及输出滤波器等部分组成。
激励器为双激励配置，采用我公司自产CMMB激励器CGME-I。
激励器含线性及非线性预校正模块，符合国家广电总局CMMB技术的相关标准。
发射机功放单元由两级放大单元组成。
前级放大单元为激励放大器，将激励器的输出功率放大到1W。
激励放大器采用主备工作、自动切换方式，以保证发射机工作更加可靠。
激励放大器内设有环路AGC控制电路，可确保整机输出功率稳定。
末级放大单元将1W功率放大到1kW功率。
发射机采用进口大功率器件和优质的阻容元件，使整机的技术指标和可靠性有极大的提高。
发射机输出端配置带通数字滤波器，以滤除频道外的杂波分量，保证发射机发射频谱纯净。
发射机具有嵌入式微机监控系统，大屏幕液晶显示及直观的数码管显示。
通过RS485通讯接口，可实现远程遥测和遥控。
发射机设计有多种保护功能，具有可靠的过流、过压、过温、驻波比过大等保护系统和防尘、避雷措施。
MMB-1000-I型1kW CMMB数字电视发射机符合中华人民共和国广播电影电视行业标准《移动多媒体广播第1部分：广播信道帧结构、信道编码和调制GY/T220.1-2006》、《移动多媒体广播第2部分：复用GY/T220.2-2006》，并符合《彩色电视广播覆盖网技术规定GB/T 14433-93》标准以及其它相关电视发射机国家标准和广播电视行业标准的要求，完全满足移动多媒体广播系统对数字电视发射机的技术规格及参数的要求。
二、主要性能指标MMB-1000-I型1kW CMMB数字电视发射机的主要技术性能指标如下：●满足GY/T 220.1-2006移动多媒体广播技术要求●工作频段：UHF电视频道●带宽： 8MHz●频率稳定度：1×10-9（有GPS输入时）●输出功率：1kW●输出功率稳定度： ±0.2dB●带肩比（中心频率±4.2MHz）： <-35dB●带内波动：≤0.5dB● MER：优于38dB●带外杂散和谐波抑制：≤-70dB●相位噪声： @1kHz：-85dBc/Hz@10kHz： -95dBc/Hz@100kHz：-110dBc/Hz●计算机远程控制接口： RS485三、工作原理MMB-1000-I型UHF 1kW移动多媒体广播发射机主要由CMMB激励器、激励放大器、功放单元、显示单元、控制单元、输出滤波器、电源系统以及风冷系统等组成，外形如图1所示，其原理方框图如图2所示。

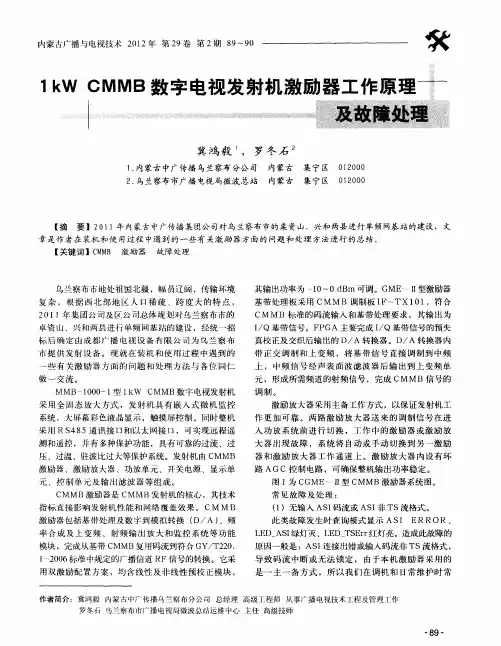

四、技术特点1 CMMB激励器1kW CMMB数字电视发射机采用主备双激励器工作模式，激励器为我公司产品CGME-I，其输出功率为-10dBm～0dBm可调，原理方框图如图3所示。
图中，基带处理板采用北京创毅视讯科技有限公司研制的CMMB调制板IF-TX101,符合CMMB标准的码流输入和基带处理要求，其输出为I/Q基带信号。
FPGA 主要完成I/Q基带信号的预失真校正及交织后输出到D/A转换器。
D/A转换器内带正交调制和上变频，将基带信号直接调制到中频上，中频信号经声表面波滤波器后输出到上变频单元，形成所需频道的射频信号，完成CMMB信号的调制。
CGME-I型CMMB激励器可通过前面板的按键设置激励器的工作参数，液晶显示器为中文显示模式。
激励器的主要技术性能如下：●符合CMMB行业标准《GY/T220.1-2006》和《GY/T220.2-2006》●双PMS（ASI）输入，支持188包长，Packet和Burst模式●字节交织模式：模式1，模式2，模式3●RS编码：（240，240），（240，224），（240，192），（240，176）●LDPC码率：1/2，3/4●调制方式：BPSK，QPSK，16QAM，64QAM●保护间隔： 1/4，1/8，1/16，1/32●扰码模式：模式1～模式8●信号带宽：8MHz●最大并发频带数：1●最大并发时隙数：40●最大可支持复用帧数：40●支持线性和非线性预校正●支持单频网和多频网模式●支持RJ45网络接口监测控制模式CGME-I型CMMB激励器的主要技术指标如下：●频率范围：UHF频段，步进1Hz●射频带宽：8MHz●输出电平：0～10dBm，步进0.1dB●输出稳定度：±0.2dB●调制误码率(MER)：≥40dB●带肩比：≥50dB（±4.2MHz）●带外杂散：≤－60dBc2 激励放大器激励放大器将激励器的输出信号放大到1W功率后，作为发射机末级功放系统的输入推动信号。
为保证发射机具有高的性能指标，激励放大器必须具备优良的线性和宽带特性，因此激励放大器工作在超线性放大状态，其原理方框图如4所示。
激励放大器中，自动增益控制可调整发射机总输出功率大小，同时稳定发射机的总输出，控制参考信号来自激励放大器内放大输出的耦合检波。
放大器1为宽带放大模块，增益达18dB以上,放大器2为宽带场效应管放大器（LDMOS），放大增益达14dB以上,两级放大器总增益达30dB以上。
当发射机总输出负载驻波比过大而使反射信号超过允许值时，通过输出通/断控制信号切断放大器2的栅极电压，放大器2则没有输出，以实现对发射机的保护。
外部切换控制信号为一个直流电压，与激励放大器的射频信号混合后，输出到连接在激励放大器之后的切换器上，以实行两个激励通道的切换（见图2）。
当激励放大器处于备用（热备份）状态时，内部切换控制信号通过射频继电器将激励放大器的射频输出切换到50Ω负载电阻上。
内部控制器主要由单片机构成，其作用是根据发射机的运行情况对激励放大器的工作状态进行控制，同时通过RS-485接口与发射机显示控制系统实现通讯联接。
发射机配置两台激励放大器，分别与主备激励器配合，构成主备两套激励器系统。
3 功放系统UHF 1kW CMMB数字电视发射机的功放系统由六个250W（数字功率）功放单元、一个功率分配器、一个功率合成器及吸收负载组成。
各功放单元采用进口大功率器件和优质进口的阻容元件，使整机的技术指标、可靠性大大提高。
功放系统的六分配器和六合成器采用同相分配、同相功率合成方式，输入输出阻抗均为50Ω，功放系统原理方框图如图5所示。
（1）功放系统技术特点●功率放大器采用宽带甲乙类大功率LDMOS场效应晶体管放大器，功率冗余设计。
●功放系统采用功率合成技术，由六个250W功放模块合成，功率余量大，功放模块一致性高，相同发射频带内可互为备份。
●每个功放单元具有良好的防尘措施，耐高温、高湿、高海拔，具有驻波比过大、过热、过激励等保护功能。
●功放单元的供电开关电源采用六个开关电源独立供电。
开关电源自带微处理器监控工作状态，自适应调整电源的输出，并有过流、过压、欠压、短路、过温、防雷击等保护措施。
（2）250W功放单元250W功放单元插件总增益为40～45dB，由三级放大器级联而成，输入功率约为0.2W。
输入射频信号先经两只场效应管组成的功率合成推动级放大器放大，再推动两只LDMOS大功率放大管功率合成前级放大器，末级放大器是由四组两只（共八只）LDMOS大功率放大管组成的平衡放大器，用四路同相合成方式得到250W 数字功率输出。
在1kW功放系统中，每个250W功放单元可相对独立工作，均具有过热、过激励、过载等保护功能。
数据经微处理器处理后，用RS-485标准数据接口提供功放插件的多种检测项目，包括每个末级放大管电流、前级和推动级放大管电流、输入功率、输出功率、工作电压、及过热、过激励、过载保护显示。
所有数据均送至发射机的显示单元上，通过液晶显示屏可进行现场直观的监控。
（3）腔体式功率合成器1kW CMMB数字电视发射机功放系统的功率合成采用了六路腔体式功率合成器。
腔体式功率合成器具有插入损耗小、输入输出驻波比小、隔离度高、结构紧凑等优点，适合用于大功率信号的合成。
4 输出带通滤波器1kW CMMB数字电视发射机配置六同轴谐振腔式的数字带通滤波器，用于滤除数字电视发射频道外的杂波。
滤波器要求具有足够的功率容量、较低的插入损耗和理想的幅频特性。
1kW CMMB数字电视发射机在带通滤波器的前面和后面各配置了一个定向耦合器，前面的定向耦合器主要是用于发射机内部的监测、控制和保护，后面的定向耦合器是用于对发射机总输出信号的监测，两个定向耦合器配合使用可以观察到带通滤波器对功放系统输出信号幅频特性的改善程度。
5．显示控制系统1kW CMMB数字电视发射机的显示控制系统包括显示单元、控制单元、风冷系统、配电及其它外围设备，主要作用是显示发射机的工作状态，控制发射机工作过程，保证发射机最大程度地处于安全的工作范围内。
（1）显示单元UHF-1kW CMMB数字电视发射机设置了一套显示单元。
显示单元采用智能化方式，用于对发射机的工作状态进行监控。
该单元的原理方框图如图6所示，主要功能如下：●采用醒目的数码管（每位24×34mm）显示总输出功率和反射功率，便于远距离观察；●采用触摸式蓝屏液晶显示器显示各功放单元工作状态参数，可近距离监控；●发射机各单元插件数据传输采用RS485总线接口，可对各单元实现远程监控。
（2）控制单元UHF-1kW CMMB数字电视发射机配置了系统控制单元，主要用于实现对各单元供电的输入控制，其原理方框图如图7所示。
电控系统主要功能如下：●实现远程、本地和手动开关机控制。
●负责各单元的供电分配。
●对输入380V电源实施欠相逆相保护。
●对系统进行漏电保护。
（3）发射机的保护系统发射机的保护系统具有以下主要功能：●整机驻波比保护；● 380V缺相保护；●风机停转保护；●具有声光报警装置，分为严重报警（指发射机无输出功率或输出功率不正常时的报警）和一般报警（指发射机无输入数据或数据格式错误时的报警）两级。
（4）发射机监控系统发射机监控系统具有以下功能特点：●发射机可实现智能化、网络化的管理和监控，并向用户公开具体的通讯协议；●配备有技术数据检测、调试、监控系统和功能完善的计算机监控软件；●各项技术参数可通过计算机读取、保存、打印、查询；●可通过计算机调试整机主要技术指标和设置开关机时间参数等。
发射机监控系统的功能模块主要由显示单元数据模块、激励器测控数据模块、功放测控数据模块、通讯接口转换模块组成。
嵌入式系统是整个测控系统的核心，负责对各个模块的数据采集，并与本地PC机之间进行通讯，系统方框图如图8所示。
