RCS-941A通信规约说明

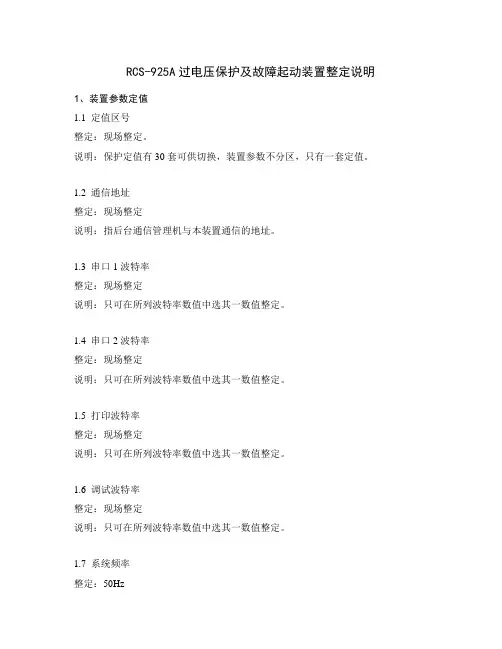

RCS-925A过电压保护及故障起动装置整定说明1、装置参数定值1.1 定值区号整定：现场整定。

说明：保护定值有30套可供切换，装置参数不分区，只有一套定值。

1.2 通信地址整定：现场整定说明：指后台通信管理机与本装置通信的地址。

1.3 串口1波特率整定：现场整定说明：只可在所列波特率数值中选其一数值整定。

1.4 串口2波特率整定：现场整定说明：只可在所列波特率数值中选其一数值整定。

1.5 打印波特率整定：现场整定说明：只可在所列波特率数值中选其一数值整定。

1.6 调试波特率整定：现场整定说明：只可在所列波特率数值中选其一数值整定。

1.7 系统频率整定：50Hz说明：一次系统频率。

1.8 电压一次额定值或整定：说明：（1）整定值为一次系统中电压互感器原边的额定电压值；（2）电压互感器原边电压一般有500kV、525kV和550kV三类，因此要按实际情况整定。

装置级整定计算程序提供了保护安装处PT一次侧额定电压。

1.9 电压二次额定值整定：57.7V说明：整定值为一次系统中电压互感器副边的额定电压值。

1.10 电流一次额定值整定：按实际整定说明：（1）整定值为一次系统中电流互感器原边的额定电流值；（2）根据实际情况整定。

装置级程序提供了保护安装处CT侧一次额定电流。

1.11 电流二次额定值整定：1A或5A说明：整定值为一次系统中电流互感器副边的额定电流值，具体值见保护说明书。

1.12 厂站名称整定：现场整定说明：可整定汉字区位码（12位），或ASCII码（后6位），装置将自动识别，此定值仅用于报文打印。

1.13 网络打印方式整定：现场整定说明：需要使用共享打印机时置为“1”，否则置为“0”。

使用共享打印机指的是多套保护装置共用一台打印机打印输出，这时打印口应设置为RS-485方式（参见4.6.5通信插件说明）,经专用的打印控制器接入打印机；而使用本地打印机时，应设置为RS-232方式，直接接至打印机的串口。

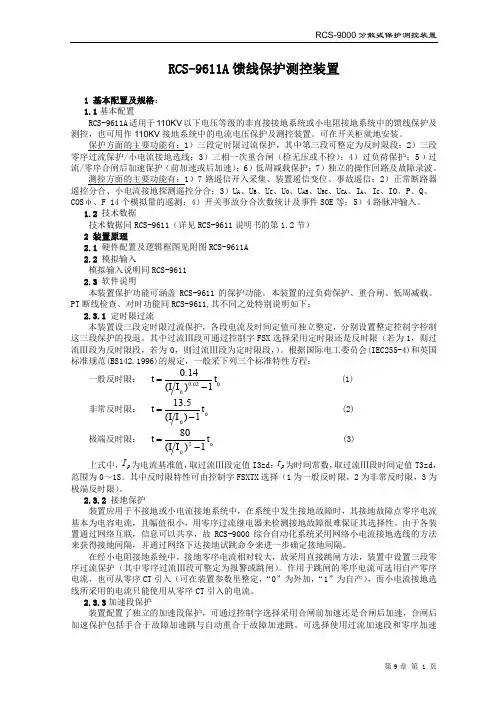

RCS-9611A 馈线保护测控装置1 基本配置及规格： 1.1基本配置RCS-9611A 适用于110KV 以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控，也可用作110KV 接地系统中的电流电压保护及测控装置。

可在开关柜就地安装。

保护方面的主要功能有：1）三段定时限过流保护，其中第三段可整定为反时限段；2）三段零序过流保护/小电流接地选线；3）三相一次重合闸（检无压或不检）；4）过负荷保护；5﹚过流/零序合闸后加速保护（前加速或后加速）；6）低周减载保护；7）独立的操作回路及故障录波。

测控方面的主要功能有：1）7路遥信开入采集、装置遥信变位、事故遥信；2）正常断路器遥控分合、小电流接地探测遥控分合；3）U A 、U B 、U C 、U 0、U AB 、U BC 、U CA 、I A 、I C 、I0、P 、Q 、 COS ф、F 14个模拟量的遥测；4）开关事故分合次数统计及事件SOE 等；5）4路脉冲输入。

1.2 技术数据技术数据同RCS-9611（详见RCS-9611说明书的第1.2节） 2 装置原理2.1 硬件配置及逻辑框图见附图RCS-9611A 2.2 模拟输入模拟输入说明同RCS-9611 2.3 软件说明本装置保护功能可涵盖RCS-9611的保护功能。

本装置的过负荷保护、重合闸、低周减载、PT 断线检查、对时功能同RCS-9611,其不同之处特别说明如下： 2.3.1 定时限过流本装置设三段定时限过流保护，各段电流及时间定值可独立整定，分别设置整定控制字控制这三段保护的投退。

其中过流Ⅲ段可通过控制字FSX 选择采用定时限还是反时限（若为1，则过流Ⅲ段为反时限段，若为0，则过流Ⅲ段为定时限段，）。

根据国际电工委员会(IEC255-4)和英国标准规范(BS142.1996)的规定，一般采下列三个标准特性方程： 一般反时限： t I I t 1)(0.140.02-= (1)非常反时限： t I I t 1)(13.5-= (2)极端反时限： t I I t 1)(802-=(3)上式中，I p 为电流基准值，取过流Ⅲ段定值I3zd ；t p 为时间常数，取过流Ⅲ段时间定值T3zd ，范围为0～1S 。

RCS-900系列线路保护定值内容及整定说明一、装置参数及整定说明1.定值区号：保护定值有30套可供切换，装置参数不分区，只有一套定值；2.通信地址：指后台通信管理机与本装置通信的地址；3.串口1波特率、串口2波特率、打印波特率、调试波特率：只可在所列波特率数值中选其一数值整定；4.系统频率：为一次系统频率，请整定为50Hz；5.电压一次额定值：为一次系统中电压互感器原边的额定相电压值；6.电压二次额定值：为一次系统中电压互感器副边的额定相电压值；7.电流一次额定值：为一次系统中电流互感器原边的额定电流值；8.电流二次额定值：为一次系统中电流互感器副边的额定电流值；9.厂站名称：可整定的12位汉字区位码，可整定为三个汉字或六个字母（或数字），汉字和字母（或数字）也可混合整定，此定值仅用于报文打印。

10.自动打印：保护动作后需要自动打印动作报告时置为“1”，否则置为“0”；11.网络打印：需要使用共享打印机时置为“1”，否则置为“0”。

使用共享打印机指的是多套保护装置共用一台打印机打印输出，这时打印口应设置为RS-485方式（参见4.6.5通信插件说明）,经专用的打印控制器接入打印机；而使用本地打印机时，应设置为RS-232方式，直接接至打印机的串口。

12.规约类型：当采用IEC60870-5-103规约置为“0”，采用LFP规约置为“1”。

13.分脉冲对时：当采用分脉冲对时置为“1”，秒脉冲对时置为“0”，如采用IRIGB码对时方式，此定值不必整定。

14. 可远方修改定值：允许后台修改装置的定值时置为“1”，否则置为“0”。

通讯传动投入：当需要做通讯传动试验时，将此控制字投入，此时装置闭锁，报“通讯传动投入报警”告警。

保护正常运行情况下此控制字不投入。

二、RCS-900系列保护定值整定说明1. 电流变化量起动值：按躲过正常负荷电流波动最大值整定，一般整定为0.2In 。

对于负荷变化剧烈的线路（如电气化铁路、轧钢、炼铝等），可以适当提高定值以免装置频繁起动，定值范围为0.1In ～0.5In 。

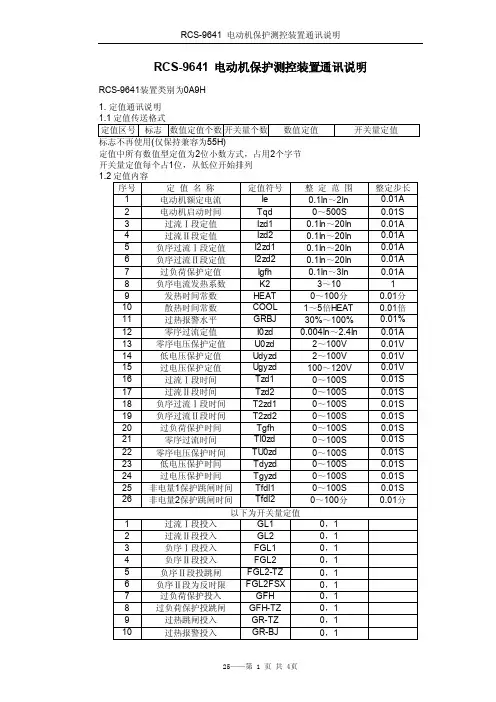

RCS-9641 电动机保护测控装置通讯说明RCS-9641装置类别为0A9H1. 定值通讯说明定值中所有数值型定值为2位小数方式，占用2个字节开关量定值每个占1位，从低位开始排列第0位：整组起动第1位：过流Ⅰ段动作第2位：过流Ⅱ段动作第3位：负序过流Ⅰ段动作第4位：负序过流Ⅱ段动作第5位：过负荷跳闸第6位：过热跳闸第7位：零序过流跳闸第8位：零序过压跳闸第9位：低电压保护跳闸第10位：过电压保护跳闸第11位：非电量1跳闸第12位：非电量2跳闸第13位~第15位：备用动作事件中某位置1，表示该位对应元件动作；动作值占2个字节，2位固定小数；类别：bit4 – bit7 （00～0FH）00H：无动作量01H：电流I （单位：A）02H：负序电流I2 （单位：A）03H：零序电流I0 （单位：A）04H：等效电流Ieq （单位：A）08H：电压U （单位：V）09H：最大相间电压Umax （单位：V）0AH：零序电压U0 （单位：V）0CH：频率 f （单位：Hz）★规定：00H：无动作量01～07H：电流类（单位：A）08～0BH：电压类（单位：V）0C～0FH：其它0. 装置报警1. 装置闭锁2. 定值出错3. 电源故障4. RAM出错5. PT断线6. 控制回路断线7. TWJ异常8. 频率异常9. 事故总信号10. 负序过流Ⅱ段报警11. 过负荷报警12. 过热报警13. 零序过流报警14. 接地报警15. 非电量2报警4. 保护模拟量说明I2 为负序电流U0sum 为自产零序电压U0 为外加零序电压Heat 为热积累百分比上述24个模拟量中，Ia、Ib、Ic、I0、I1、I2、Uab、Ubc、Uca、U0sum、U0、Ua、Ub、Uc为两位小数，其余为整数。

0. TWJ1. HWJ2. 合后位置3. 非电量1输入4. 非电量2输入5. 热复归6. 低电压保护投入7. 装置检修8. 遥控投入9~15.备用16. 断路器位置17. 开入118. 开入219. 开入320. 开入421. 开入522. 开入623. 开入724~31 备用倍额定值12位为符号位。

南瑞继保RCS9611A说明书RCS-9000分散式保护测控装置RCS-9611A馈线保护测控装置1 基本配置及规格:1.1基本配置RCS-9611A适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的馈线保护及测控，也可用作110KV接地系统中的电流电压保护及测控装置。

可在开关柜就地安装。

保护方面的主要功能有:1)三段定时限过流保护，其中第三段可整定为反时限段;2)三段零序过流保护/小电流接地选线;3)三相一次重合闸(检无压或不检);4)过负荷保护;5,过流/零序合闸后加速保护(前加速或后加速);6)低周减载保护;7)独立的操作回路及故障录波。

测控方面的主要功能有:1)7路遥信开入采集、装置遥信变位、事故遥信;2)正常断路器遥控分合、小电流接地探测遥控分合;3)UA、UB、UC、U0、UAB、UBC、UCA、IA、IC、I0、P、Q、COSф、F 14个模拟量的遥测;4)开关事故分合次数统计及事件SOE等;5)4路脉冲输入。

1.2 技术数据技术数据同RCS-9611(详见RCS-9611说明书的第1.2节)2 装置原理2.1 硬件配置及逻辑框图见附图RCS-9611A2.2 模拟输入模拟输入说明同RCS-96112.3 软件说明本装置保护功能可涵盖RCS-9611的保护功能。

本装置的过负荷保护、重合闸、低周减载、PT断线检查、对时功能同RCS-9611,其不同之处特别说明如下:2.3.1 定时限过流本装置设三段定时限过流保护，各段电流及时间定值可独立整定，分别设置整定控制字控制这三段保护的投退。

其中过流?段可通过控制字FSX选择采用定时限还是反时限(若为1，则过流?段为反时限段，若为0，则过流?段为定时限段，)。

根据国际电工委员会(IEC255-4)和英国标准规范(BS142.1996)的规定，一般采下列三个标准特性方程:0.14 一般反时限: (1) ,tt0.02,(II)113.5 非常反时限: (2) t,t(II),180 极端反时限: (3) ,tt2,(II)1It 上式中，为电流基准值，取过流?段定值I3zd;为时间常数，取过流?段时间定值T3zd，pp范围为0,1S。

南瑞继保电气有限公司版权所有２００３．１０（Ｖ１．０Ｘ）　本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

　更多产品信息，请访问互联网：ｈｔｔｐ：／／ｗｗｗ．ｎａｒｉ－ｒｅｌａｙｓ．ｃｏｍ　业务联系 电话：（０２５）８３４０６０７８ ８３４３９７４６　 传真：（０２５）８３４３８９６５　技术支持 电话：（０２５）５２１００５８３　 传真：（０２５）５２１００５９７　工程服务 电话：（０２５）５２１０７７０３　 传真：（０２５）５２１００７７０　质量保证 电话：（０２５）５２１００６６０　 传真：（０２５）５２１００７９７　目录1 概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3保护配置性能特征 (1)2 技术参数 (2)2.1机械及环境参数 (2)2.2额定电气参数 (2)2.3主要技术指标 (2)3 软件工作原理 (4)3.1保护程序结构 (4)3.2正常运行程序 (4)3.3起动元件 (5)3.4断路器失灵保护 (6)3.5死区保护回路 (6)3.6瞬时跟跳回路 (7)3.7断路器三相不一致保护 (7)3.8充电保护 (7)3.9自动重合闸 (7)3.10保护与重合闸逻辑方框图 (10)4 硬件原理说明 (16)4.1装置整体结构 (16)4.2装置面板布置 (17)4.3装置接线端子 (17)4.4输出接点 (18)4.5结构与安装 (19)4.6各插件原理说明 (19)5 定值内容及整定说明 (30)5.1装置参数及整定说明 (30)5.2保护定值及整定说明 (31)5.3压板定值 (33)5.4IP地址 (33)- 1 -ＲＣＳ－９２１Ａ断路器失灵保护及自动重合闸装置　１　概述　１．１　应用范围　本装置适用于２２０ＫＶ及以上各种电压等级的211结线与角形结线的断路器。

　１．２　保护配置　ＲＣＳ－９２１Ａ　是由微机实现的数字式断路器保护与自动重合闸装置，　装置功能包括断路器失灵保护、三相不一致保护、死区保护、充电保护和自动重合闸。
