基于MAPGIS6.7化探数据处理方法及异常图绘制

用Excel及Mapgis处理化探数据1、软件要求：Microsoft Office Excel 2003及MAPGIS672、参考资料：如何利用Excel处理化探数据，应用MAPGIS制作地球化学图单元素异常图及综合异常图3、Excel准备工作：①在化探找矿工作中 ,大量数据的处理是一项重要的前期基础工作 ,数据处理的及时、准确与否 ,将直接涉及到下一步勘查工作的部署。

作者在本文中以 Microsoft Office XP Excel工具～数据分析功能为工具 ,简述了这些功能在化探数据处理当中的一些应用。

缺省的 Windows Professional XP一般不安装用来数据处理所需要的数理统计功能 ,故需重新加载 ,步骤如下:工具 -加载宏 -分析工具库 -确定。

之后 ,还需检查在工具菜单下有无数据分析选项。

在大量数据的录入过程中 ,可以设定工具 -语音选项。

在某个数据输入完毕之后 ,按 Enter键即可语音朗读 (需要音响或耳麦 ) ,这样可以实现数据录入的同步检查 ,确保录入数据的准确性。

②数据的处理正态性检验数据是否服从正态分布(或对数正态分布)是化探数据处理的一个重要前提条件，因此必须先进行数据正态性检验。

4、Excel操作步骤：1）、Excel2003准备：把测试数据及样号坐标整理为下图所示2）、打开：①工具——数据分析——描述统计（如下图）②再点确定如下图（Au的数据统计）③再点确定如下图（Au的数据统计）这样就可以得出一系列所需数据，但经验算该组数据为非正态分布，不能做进一步计算，但此为计算流程。

5、MAPGIS操作步骤：1）、首先将Excel数据复制粘贴为记事本格式（.TXT格式）2）打开Mapgis如下①、选择②、Grd模型——离散数据网格化③、打开（做Au图）选择数据列D（X、Y、Z）—网格化方法M（按不同数据选择不同网格化）—输出网格文件名F（存储数据的位置）—确定。

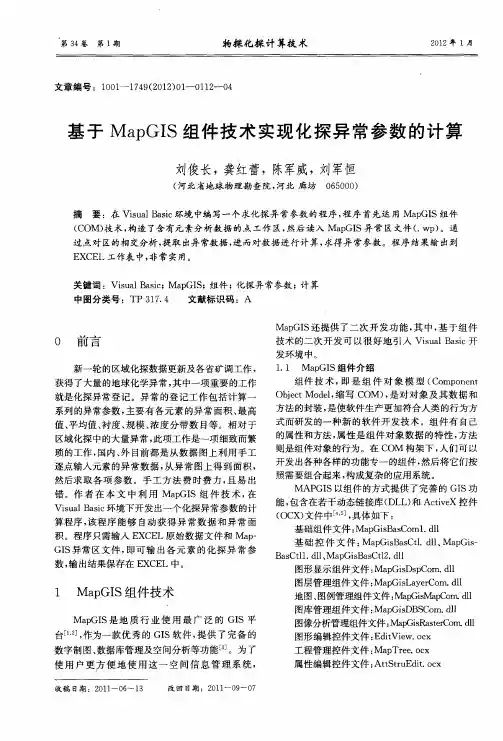

④、选择打开上面保存的⑤、打开⑥、确定（如下图）⑦、选择文件—数据存储于—点数据文件、线数据文件、区数据文件（以上点线区文件保存完毕，以下就是用Mapgis正常编辑）⑧修改要编辑的项目化探直方图制图软件的编程方法2008-12-21 23:36软件采用VB+MAPGIS SDK 开发数据载入格式： CSV文本文件，内容为包含分区编码的元素分析数据分区编码与元素代号均采用MAPGIS的书写方式如C1表示为C#-1，以便成图时正确显示。

一、如何将mapgis的图形插到word、excel、PowerPoint中首先点取mapgis菜单“其他拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y 比例中输入-1l 后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004／2000 DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换"。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成MSI 格式图象处理………图象分析模块。

在里面点：文件……数据输入……转换数据类型(选JPG)………添加文件………转换转换后的格式为mapgis的msi影像文件!转换为MSI文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高l1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像一图像太小一文挡大小中输入经过变化后的宽度和高度数字(根据剖面图的比例和JPG图的比例关系得出)；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，而垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y 轴刻度，在X和Y轴上标上相对应比例尺的刻度。

巧用Excel和Mapgis处理化探数据1、软件要求：Microsoft Office Excel2003及MAPGIS672、参考资料：如何利用Excel处理化探数据，应用MAPGIS制作地球化学图单元素异常图及综合异常图3、Excel准备工作：①在化探找矿工作中,大量数据的处理是一项重要的前期基础工作,数据处理的及时、准确与否,将直接涉及到下一步勘查工作的部署。

作者在本文中以Microsoft Office XP Excel工具～数据分析功能为工具,简述了这些功能在化探数据处理当中的一些应用。

缺省的Windows Professional XP一般不安装用来数据处理所需要的数理统计功能,故需重新加载,步骤如下:工具-加载宏-分析工具库-确定。

之后,还需检查在工具菜单下有无数据分析选项。

在大量数据的录入过程中,可以设定工具-语音选项。

在某个数据输入完毕之后,按Enter键即可语音朗读(需要音响或耳麦),这样可以实现数据录入的同步检查,确保录入数据的准确性。

②数据的处理正态性检验数据是否服从正态分布(或对数正态分布)是化探数据处理的一个重要前提条件，因此必须先进行数据正态性检验。

4、Excel操作步骤：1）、Excel2003准备：把测试数据及样号坐标整理为下图所示2）、打开：①工具——数据分析——描述统计（如下图）②再点确定如下图（Au的数据统计）③再点确定如下图（Au的数据统计）这样就可以得出一系列所需数据，但经验算该组数据位非正态分布，不能做进一步计算，但此为计算流程。

5、MAPGIS操作步骤：1）、首先将Excel数据复制粘贴为记事本格式（.TXT格式）2）打开Mapgis如下①、选择②、Grd模型——离散数据网格化③、打开（做Au图）选择数据列D（X、Y、Z）—网格化方法M（按不同数据选择不同网格化）—输出网格文件名F（存储数据的位置）—确定。

④、选择打开上面保存的⑤、打开⑥、确定（如下图）⑦、选择文件—数据存储于—点数据文件、线数据文件、区数据文件（以上点线区文件保存完毕，以下就是用Mapgis正常编辑）⑧修改要编辑的项目。

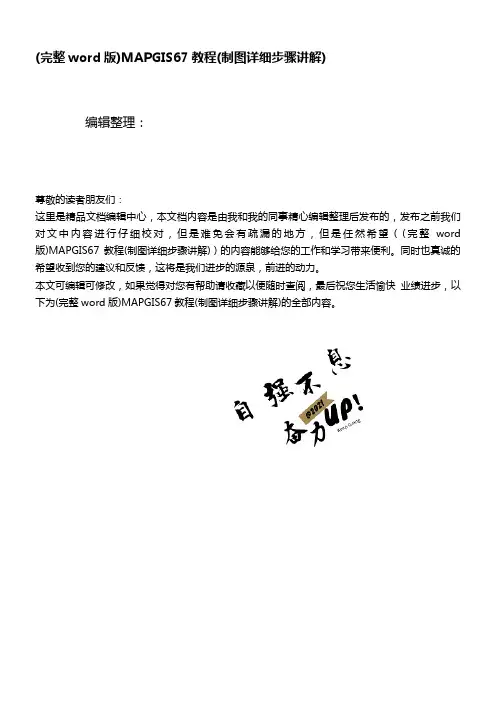

(完整word版)MAPGIS67教程(制图详细步骤讲解)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整word 版)MAPGIS67教程(制图详细步骤讲解)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整word版)MAPGIS67教程(制图详细步骤讲解)的全部内容。

第1章概述与安装1.1 概述MAPGIS 是中国地质大学(武汉)开发的、通用的工具型地理信息系统软件。

它是在享有盛誉的地图编辑出版系统 MAPCAD 基础上发展起来的,可对空间数据进行采集,存储,检索,分析和图形表示的计算机系统。

MAPGIS 包括了 MAPCAD的全部基本制图功能，可以制作具有出版精度的十分复杂的地形图、地质图，同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询，从而为多源地学信息的综合分析提供了一个理想的平台。

MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，在该系统的基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统的开发。

1。

2安装1）系统要求:硬件：CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器;操作系统：Win9x、Win2000、WinNT 、WinXP或Win7系统；输入设备:本单位主要使用的是GRAPHTEC—RS200Pro型扫描仪；输出设备：本单位主要使用的是Canon—IPF700型出图打印机。

本文由中国地质调查局综合研究项目(编号:20010200015)资助。

改回日期:2003211218;责任编辑:宫月萱。

第一作者:李随民,男,1971年生,在读博士生,主要从事地学信息处理的研究;E -mail :smli71@ 。

基于MAPGIS 的分形方法确定化探异常李随民　姚书振石家庄经济学院,河北石家庄,050031摘　要　地球化学元素的异常下限值确定是地球化学中重要的问题之一,目前还没有一个令人满意的具有科学依据的计算方法。

传统的化探异常下限值计算是基于元素的地球化学分布呈正态分布或元素含量在空间上呈连续的变化这一假设为基础的,而事实上地球化学元素含量的空间分布是极其复杂的,研究表明,地球化学景观可能是一个具有低维吸引子的混沌系统,元素的地球化学背景值和异常具有各自独立的幂指数关系,由此导致了一种多重分形分布,因而可以利用元素的分形分布求出其异常下限。

利用元素的分形分布求异常下限的几种常用方法均是以求取不同尺度r 下,对应的N (r )数。

如果用手工统计方法计算,计算过程简单但繁琐,地理信息系统(GIS )可以实现图形单元的动态查询和属性统计,这种特性很适合于统计不同尺度r 下对应的N (r ),因此,可以将分形方法与地理信息系统加以结合,在GIS 平台上对地学图形和属性信息进行分析及统计处理,将原来比较繁杂的分形计算操作变得方便简捷,易于实现。

本文以武汉中地信息公司开发的MAPGIS 地理信息系统为例,对河北某地1∶5万Cu 元素化探数据进行了处理,具体说明了以MAPGIS 为工具,利用分形方法求取元素化探异常下限的过程,并将计算结果与传统异常下限计算方法所得的结果进行了对比,所得的异常下限值相近或一致,但由于传统的计算方法不仅要求对原始数据进行预处理,而且在下限值的确定上需要结合本地区的实际地质情况确定,因此人为干扰因素较大,而利用基于MAPGIS 的分形方法计算元素异常下限值不仅操作简单,而且计算时由于不受元素特高值的影响,因而不用对原始数据进行预处理,人为干扰因素较少。

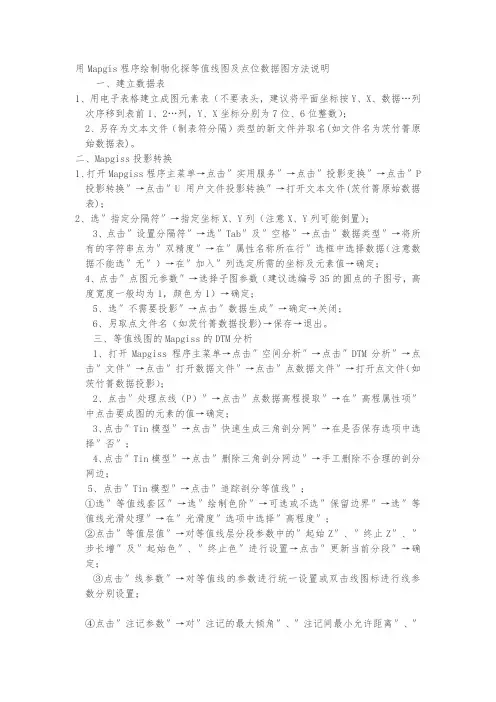

用Mapgis程序绘制物化探等值线图及点位数据图方法说明一、建立数据表1、用电子表格建立成图元素表（不要表头，建议将平面坐标按Y、X、数据…列次序移到表前1、2…列，Y、X坐标分别为7位、6位整数）；2、另存为文本文件（制表符分隔）类型的新文件并取名(如文件名为茨竹箐原始数据表)。

二、Mapgiss投影转换1、打开Mapgiss程序主菜单→点击″实用服务″→点击″投影变换″→点击″P 投影转换″→点击″U用户文件投影转换″→打开文本文件(茨竹箐原始数据表)；2、选″指定分隔符″→指定坐标X、Y列（注意X、Y列可能倒置）；3、点击″设置分隔符″→选″Tab″及″空格″→点击″数据类型″→将所有的字符串点为″双精度″→在″属性名称所在行″选框中选择数据（注意数据不能选″无″）→在″加入″列选定所需的坐标及元素值→确定；4、点击″点图元参数″→选择子图参数（建议选编号35的圆点的子图号，高度宽度一般均为1，颜色为1）→确定；5、选″不需要投影″→点击″数据生成″→确定→关闭；6、另取点文件名（如茨竹箐数据投影)→保存→退出。

三、等值线图的Mapgiss的DTM分析1、打开Mapgiss程序主菜单→点击″空间分析″→点击″DTM分析″→点击″文件″→点击″打开数据文件″→点击″点数据文件″→打开点文件（如茨竹箐数据投影）；2、点击″处理点线（P）″→点击″点数据高程提取″→在″高程属性项″中点击要成图的元素的值→确定；3、点击″Tin模型″→点击″快速生成三角剖分网″→在是否保存选项中选择″否″；4、点击″Tin模型″→点击″删除三角剖分网边″→手工删除不合理的剖分网边；5、点击″Tin模型″→点击″追踪剖分等值线″；①选″等值线套区″→选″绘制色阶″→可选或不选″保留边界″→选″等值线光滑处理″→在″光滑度″选项中选择″高程度″；②点击″等值层值″→对等值线层分段参数中的″起始Z″、″终止Z″、″步长增″及″起始色″、″终止色″进行设置→点击″更新当前分段″→确定；③点击″线参数″→对等值线的参数进行统一设置或双击线图标进行线参数分别设置；④点击″注记参数″→对″注记的最大倾角″、″注记间最小允许距离″、″注记始层″、″频度″、″注记等值线线宽值″进行设置；A、点击″注记格式″→对小数位数、记数法等进行设置→前缀符号、后缀符号设置→确定；B、点击″注记字体″→对″字体尺寸″进行设置→点击″字体″，对字体（宋体、仿宋体、黑体等）设置、确定→点击″颜色″，对标注字体的颜色进行设置、确定→确定；C、对″轴向标尺″可选或不选→确定；⑤点击″文件″→点击″消除剖分工作区″→在是否保存选项中选择″否″；⑥关闭→存文件名（如茨竹箐点、茨竹箐线、茨竹箐面文件）。

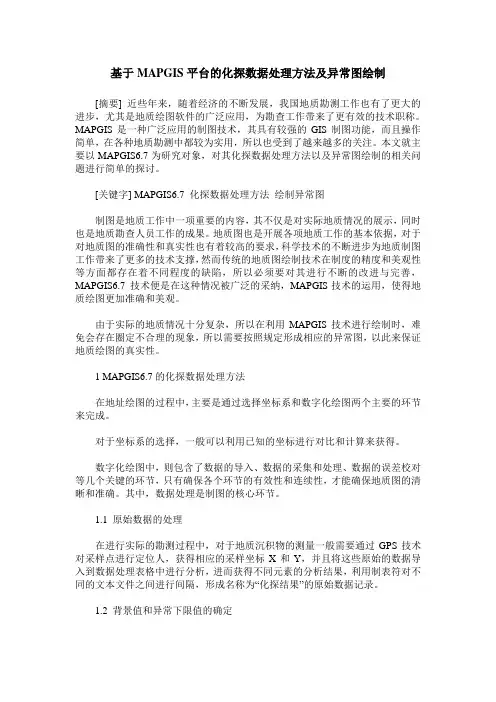

基于MAPGIS平台的化探数据处理方法及异常图绘制[摘要] 近些年来，随着经济的不断发展，我国地质勘测工作也有了更大的进步，尤其是地质绘图软件的广泛应用，为勘查工作带来了更有效的技术职称。

MAPGIS是一种广泛应用的制图技术，其具有较强的GIS制图功能，而且操作简单，在各种地质勘测中都较为实用，所以也受到了越来越多的关注。

本文就主要以MAPGIS6.7为研究对象，对其化探数据处理方法以及异常图绘制的相关问题进行简单的探讨。

[关键字] MAPGIS6.7 化探数据处理方法绘制异常图制图是地质工作中一项重要的内容，其不仅是对实际地质情况的展示，同时也是地质勘查人员工作的成果。

地质图也是开展各项地质工作的基本依据，对于对地质图的准确性和真实性也有着较高的要求，科学技术的不断进步为地质制图工作带来了更多的技术支撑，然而传统的地质图绘制技术在制度的精度和美观性等方面都存在着不同程度的缺陷，所以必须要对其进行不断的改进与完善，MAPGIS6.7 技术便是在这种情况被广泛的采纳，MAPGIS技术的运用，使得地质绘图更加准确和美观。

由于实际的地质情况十分复杂，所以在利用MAPGIS技术进行绘制时，难免会存在圈定不合理的现象，所以需要按照规定形成相应的异常图，以此来保证地质绘图的真实性。

1 MAPGIS6.7的化探数据处理方法在地址绘图的过程中，主要是通过选择坐标系和数字化绘图两个主要的环节来完成。

对于坐标系的选择，一般可以利用已知的坐标进行对比和计算来获得。

数字化绘图中，则包含了数据的导入、数据的采集和处理、数据的误差校对等几个关键的环节，只有确保各个环节的有效性和连续性，才能确保地质图的清晰和准确。

其中，数据处理是制图的核心环节。

1.1 原始数据的处理在进行实际的勘测过程中，对于地质沉积物的测量一般需要通过GPS技术对采样点进行定位人，获得相应的采样坐标X和Y，并且将这些原始的数据导入到数据处理表格中进行分析，进而获得不同元素的分析结果，利用制表符对不同的文本文件之间进行间隔，形成名称为“化探结果”的原始数据记录。

所有数据均输入计算机、以MAPGIS 制图系统为平台，以原始数据筛选替换特高值后，转计算成对数值后，用 X +2S 求出异常下限，分别以X －2S 、X －0.5S 、X +0.5S 、X +2S 分出色区，绘制各元素地球化学图，以上做图过程均在计算机上用MAPGIS 软件完成。

对化验室的样品分析结果取对数分组作直方图，证明所有元素均符合对数正态分布。

元素异常参数的确定：首先对原始数据进行假设正态检验，再作X －
+3S 特高值逐步剔除，然后进行各参数统计。

Au 元素含量为W×10－9，其它元素含量为W×10－6。

（1）背景平均值：f
fxc X ∑∑= （2）对数标准离差：1)(22-∑-∑=
n n fxc fxL S （3）对数异常下限：T0=X －L+2S
（4）变异系数：%1001%2230285.2⨯-=⋅S e Cv
e －自然对数，2.30285为常用对数与自然对数模数的倒数
S －对数标准离差，1为常数
（5）衬度：To
Xa K =（Xa 为异常平均值） （6）异常规模：P=k×km 2（km 2为异常面积）
各类系数计算和所利用的公式均符合规范要求。

MapGIS在制作地球化学异常图中的应用
王璨;张艳霞
【期刊名称】《黑龙江国土资源》
【年(卷),期】2009(000)005
【摘要】@@ 地球化学勘查始于20世纪50年代,随着找矿难度的加大,地球化学勘查已经不是单一的学科,目前以勘查地球化学为中心.综合地球化学物理空间、地形空间的数据处理方案,形成了一套计算机图像处理系统(MapGIs).
【总页数】1页(P61)
【作者】王璨;张艳霞
【作者单位】黑龙江省地质矿产测试研究所;黑龙江省地质矿产测试研究所
【正文语种】中文
【中图分类】P2
【相关文献】
1.MAPGIS在地球化学制图中的应用 [J], 潘洪儒;秦振宇
2.应用MAPGIS数字高程模型提取区域地球化学异常信息的方法探讨 [J], 陈希清;杨晓君;陈富文;高立宝
3.应用MAPGIS制作地球化学图单元素异常图及综合异常图 [J], 袁义生;刘应忠;罗明学;何彦南
4.Mapgis在地球化学找矿中异常特征参数提取的应用 [J], 丁浩;申开洪;曲锦
5.MAPGIS在地球化学元素异常图制作中的应用 [J], 窦继忠
因版权原因，仅展示原文概要，查看原文内容请购买。

基于MAPGIS6.7的化探数据处理方法及异常图的绘制[摘要] 本文以苏丹红海州捷拜拉吐哈度57区金矿区水系沉积物测量中au元素化探数据为例，介绍了mapgis6.7环境中化探数据的处理方法和流程，以及化探异常图的绘制。

[关键词] mapgis6.7 化探数据处理方法化探异常图1. 前言我队在苏丹红海州捷拜拉吐哈度57区金矿区开展了1∶5万～1∶20万水系沉积物测量，所有采样点位均使用gps精确定位，共采集样品数量2200个，并由化验单位完成对化探样品au元素含量的分析。

mapgis6.7是一个大型基础地理信息系统软件平台，它可以方便、快捷、有效的对经过化验分析的数据进行处理并自动圈定元素异常[1]。

2. 数据处理2.1 原始数据整理水系沉积物测量通过gps对采样点进行定位，得到采样点坐标（x、y）。

在excel中导入原始数据字段，包括采样点编号、x坐标、y坐标、au元素分析结果，然后另存为制表符分隔的文本文件，命名为“化探结果.txt”。

2.2 背景值和异常下限值的确定异常下限主要根据剔除高值点后样品au元素含量的算术平均值和标准离差来确定。

其计算公式为：其中，——au元素含量的异常下限值；——剔除高值点剩余样品au元素含量的算术平均值；——剔除高值点剩余样品au元素含量的标准离差值；为经验系数，一般取1.65～3。

本文的取值为： =3。

统计计算时，利用excel相关函数将au元素含量所在的列进行从大到小排列，然后计算全部样品中au元素含量的算术平均值和标准离差值，将大于的含量数据剔除后，再次统计计算全部样品中au元素含量的算术平均值和标准离差，直至将大于的含量数据全部剔除后，用剩余样品中au元素含量的算术平均值来度量au元素的背景值，并以剩余样品的算术平均值加3倍的标准离差值来度量au元素的异常下限值。

表1为剔除高值点后au元素的相关统计数据。

表1 剔除高值点后au元素的相关统计数据最大值最小值平均值标准离差异常下限3.55 0.10 1.36 0.73 3.56本文在绘制化探异常图时，将背景值设定为1.36，异常下限值设定为4.0。

利用RGMAPGIS自动绘制物化探异常平剖图【摘要】本文主要论述了Excel软件整理后的物化探数据，通过数字填图系统RGMAPGIS软件自动绘制渐变颜色平剖图，并生成符合归档要求的Mapgis格式文件。

同时提出了制图前EXCEL数据要求及RGMAPGIS设置，以及制图过程中遇到的不同测线间出现正负值反向问题的解决方法，极大的方便了地质人员的野外工作，提高了工作效率，促进地质找矿工作。

【关键词】Rgmapgis，自动绘制，平剖面图，数字填图系统1前言目前，在地质矿产勘查、科研单位及地矿院校中物化探平剖图（平面剖面图）的制作常通过Surfer、AutoCAD、Magpick实现，但此三种方法均有无法回避的缺陷，总体概括为：1、在Surfer网格立体图中，通过旋转和抑制实现图件绘制，该方法难以表达负值，且不能充填颜色，所形成的图件属非正式成果图件，用VB 编制程序对Surfer进行二次开发后仍无法令人满意，难以普及；2、在AutoCAD 中形成平剖图(为线性图)，再转入MapGIS中重新矢量化，作区上色，工作量较大，难以提高工作效率；3、用GEOMETRICS公司的G-856质子旋进磁力仪本身配带的magpick软件实现图件绘制，由于该软件为全外文，不能完全满足地质矿产生产、科研单位使用，且数据制作较繁琐[4]。

鉴于上述方法存在严重的缺陷，经过反复对比与实践应用，本文提出RGMAPGIS绘制物化探平剖面图的方法。

此方法所用绘图软件是数字地质调查RGMap(RGMapGIS和MEMapGIS)软件，该软件体系基于MapGIS、VC+6.0开发平台，是面向广大地质工作者和国内数字地质矿产调查需求与数字矿山的解决方案而开发的[5]。

其可形成任意角度的规则测网平面剖面图，不失真，能直接提供实际成果图，图件的曲线轮廓清晰、分明，具有立体效果，可以取得令人满意的效果。

2制图准备工作2.1数据格式要求Rgmapgis软件已成为物探、化探工作常用的绘图软件之一，可实现渐变色平剖图绘制。

地信网MapGIS67化探制图教程简介一、内容简介地信网MapGIS67化探制图视频教程由久负盛名的地信网专家组成员、中地数码MapGIS讲师鼠马象鸡主讲，教程共分为15节课，全长近七个小时。

教程除全面介绍了在MapGis67软件平台上绘制地球化学基本图件的方法外，还特别为学员们讲授了应用高级操作技巧绘制频率统计直方图、渐变色化探剖面图、平面剖面图、重要异常剖析图以及点位数据符号图的方法，增强MapGIS67软件平台的适用性，就是对非化探相关专业的人员了解和学习软件应用技术，掌握更多的高级操作技巧，进一步提高工作效率，也有着抛砖引玉、逐类旁通的的作用，是难得的学习教程。

为配合本套教程的录制，作者还专门编制了相应的化探制图数据统计模板和化探剖面数据处理模板，有了这两套模板，学员只要把相关数据直接粘贴到模板中，就可以立即获得化探制图所需要的各项参数和投影生成化探剖面所需要的数据，教程还为学员介绍了化探剖面渐变色背景色区的制作和应用方法，大大提高了工作效率。

二、视频教程内容：第01节化探制图内容简介第02节数据资料的准备和整理第03节直方图绘制方法示例第04节数据投影及点位图生成第05节离散数据网格化处理第06节地球化学图的绘制第07节单元素异常图绘制第08节组合异常图和综合异常图第09节异常剖析图的绘制方法第10节化探图件的检查整饰第11节投影绘制化探剖面图第12节给化探剖面添加渐变色区第13节平面剖面图的绘制方法第14节点位数据符号图的绘制第15节化探数据处理辅助程序简介三、相关数据资料：教学课件：化探制图示例统计模板：化探制图数据统计模板.xls剖面模板：化探剖面数据处理模板.xls实习资料：地质地理底图（文件夹）实习资料：实习数据（1万土壤）.xls实习资料：直方图绘制（文件夹）相关软件：化探数据处理辅助程序安装包.rar相关规范：（文件夹）DZ T 0011-1991 地球化学普查规范_比例尺1：50000.pdfDZ T 0075-1993 地球化学勘查图图式、图例及用色标准.pdfDZ T 0145-1994 土壤地球化学测量规范.pdfDZ T 0167-1995 区域地球化学勘查规范1：20万.pdfDZ T 0167-2006 区域地球化学勘查规范.pdf。

化探数据在MAPGIS中的处理方法研究
化探数据在MAPGIS中的处理方法研究
[摘要]目前mapgis技术已在地质工作中得到广泛的应用，本文简要介绍了mapgis在化探数据处理和后期成图工作中的使用方法以及操作过程中应注意的问题。

与传统的制图方法相比不仅能够缩短数据处理的周期，而且可以保证空间数据处理的精确性，具有较强的实用性。

[关键词]mapgis 化探数据点位图平面图
中图分类号：p632 文献标识码：p 文章编号：1009―914x （2013）22―0365―01
0 引言
矿产地质普查工作中为了搞清楚某些元素的分布状况，常常需要采集众多岩石样品，来对其元素含量进行一系列地球化学测试，从而形成大量的分析数据。

某些诸如地球化学水系沉积物测量和土壤测量数据具有三维特征，造成数据的众多纷杂。

然而利用mapgis 数字高程模拟系统中相应功能模块绘制研究区内测试元素的点位数据图、地球化学异常图以及其他等值线图，不仅能够缩短数据处理的周期，而且可以保证空间数据处理的精确性，具有较强的实用性。

1 excel数据预处理
首先应将gps数据（点号、坐标、时间、路线、高程等信息）保存成excel数据格式，来对这些数据进行预处理。

处理过程中需要注意将数据中的无用信息去除，但必须保留下采样点坐标、高程以。

化探数据处理步骤：
1、数据整理
2 、利用Excel 表进行“均值（=A VERAGE(C3:C132) ）”“方差(=STDEV(C3:C132))”和“异常下限(=均值+2 倍的方差)”的计算。

3、打开MAPGIS 的“空间分析”“DTM 分析”工作窗口
4、打开三角剖分文件
4、打开三角剖分文件，即“Au.det”文件，
5 点击Tin 模型工具栏，选择“快速生成三角剖分网”
6 删除三角剖分边，整理三角剖分网，删除不相关联线
7、追踪剖分等值线, 选择等值线套区等地设置后金星等值线层的设置后点击确定(等值线层的设置是按照异常下限、2s、4s、8s 三级异常进行设置)。

8、分别另存点、线、面文件即可
化探数据处理步骤.rar
出处华夏土地网：/thread-7329923-1-1.html。

地球化学探矿工作方法及注意事项异常下限计算公式：都采用Excle表格计算(原始数据参照表三)平均值：=A VERAGE(C2:C36)方差：STDEV(C2:C36)异常下限：平均值+K值*方差计算过程中自动剔除大于平均值加3倍离差的高值和小于平均值减3倍离差的低值。

K值自选（1-3）剔除次数的多少取决于没有大于和小于这些数据。

表一表二表三等值线图生成方法步骤：利用Excel先做一个三角部分文件，格式如图：A1：要打上notgrid.A2为生成点文件的X坐标 B2为Y坐标 C2为高程代表化学分析结果。

文件需要另存格式如图：点击保存，关闭表格。

打开MAPGIS6.7空间分析-DTM分析-点击文件打开三角部分文件。

如图：文件打开后在菜单栏中找到Grd模型打开里面有一栏离散数据网格化打开。

如图：网格化方法用：Kring泛克立格法网格化，文件换名保存文件。

“选择打开”，选三阶漂移如图：其它内容不用改动，改完后按确定。

“搜索打开”搜索类型改为八方向，其它内容不用改动，改完后按确定。

如图：全部改完后按确定。

再一次在Grd模型里找到平面等值线图绘制点击后打开离散数据网格化后保存的文件，如图：把文件打开如图：设置：等值线套区、绘制色阶、保留边界线全部选上。

光滑：等值线光滑处理选上，光滑度选择高程度。

等值线定层一般定四层，第一层为背景值，第二层为异常下限值，第三层为中带值（异常下限值的2倍），第四层为内带值（异常下限值的4倍）。

注记参数都改为YES。

区、线参数参照图例规范设定。

制图幅面：改为数据投影变换如图：原数据投影参数与结果数据投影参数都要改变，设置结果与投影点位图一致。

全部设置完后点击确定。

生成图像如图：生成图像后保存点、线、区。

保存好以后再一次打开MAPGIS6.7图形处理-输入编辑打开刚才已保存好的点、线、区文件进行图式修饰。

点位图制作方法步骤：利用Excel表格把所有化探数据先处理一下如图：注：ID代表总序号、YH代表样号、Y代表X轴坐标、X代表Y轴坐标、Au、Ag 代表元素化学分析结果。
