上海九年级中考物理一模动态电路专题汇编含答案

12345789111213141513、（浦东新区）答案：D 14、（黄浦）答案： D 15、（金山）答案：D 16、（松江）答案：C 二类、 1、（黄浦）答案：C 2、（奉贤）答案：变大；变小；不变；A2 和 V 3、（闵行）答案：D 4、（长宁）答案：B 5、（长宁）答案：变小；变小；变小。

6、（杨浦）答案：变大；变大；A1、V；A2； 7、（嘉定）答案：D 四、学法升华一、知识收获 1、电学动态电路的分析步骤分析步骤：判断串并联、确定电表测量对象、确定变化原因、分析电路。

常见题型：由于滑动变阻器引起的动态电路、由于电键的断开和闭合引起的动态电路、既有开关断开闭合又有移动滑动变阻器引起的动态电路。

一、判断电压表测量对象的方法是什么样的呢？ 1、串联电路中除电压表外，原电路被分成两部分，都看作与电压表并联，如果有一部分只有用电器或者电源，那么电压表测的就是这部分的电压。

2、并联电路中总电压等于各个支路两端的电压，所以一般闭合电键后电路正确的情况下，电压表示数不变且等于电源电压（注意电键的闭合与断开对电压表示数的影响）动态电路分析方法： 1、对于滑动变阻器移动，不管是串联电路还是并联电路，都可以先判断总电阻怎么变化，再判断总电流怎么变化，最后再判断各用电器两端的电压和流过各用电器的电流怎么变化。

解这种题需要的基本功就是准确判断电路是串 16联电路还是并联电路及电压表、电流表的测量对象。

2、对于电键的断开和闭合，主要是搞清楚开关闭合前后电路发生了什么变化，电路中个电表的测量对象是否发生了变化，若未发生变化，一定要注意电压表的示数很可能会发生变化。

解这类题的主要是回分析电路，其次就是多次运用欧姆定律及变形式、串并联电路电压、电流、电阻的特点。

3、对于综合性的题目，是前两种类型的综合，仔细审题，利用前面两种方法即可解题。

17。

动态电路宝山：7．在图2所示的电路中，电电压保持不变。

闭合该电路中的电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A 电流表A的示数变小。

B 电压表V1示数与电压表V2示数的比值变小。

C 电流表A的示数变大。

D 电压表V1示数与电压表V2示数之和变大。

答案：B奉贤：7.如图2所示，电电压保持不变。

闭合电键S后，当滑动变阻器的滑片P向右移动时，变大的是（）A.电流表A的示数B.电压表V1的示数C.电压表V1的示数与电流表A示数的比值D.电压表V2的示数与电流表A示数的比值答案：D虹口：7. 在图3所示的电路中，电电压保持不变。

闭合电键S，移动滑动变阻器滑片P，可使某一个电表的示数为零，已知电路元件均完好，则（）A. 向右移动变阻器的滑片可使电压表V1示数变为零B. 向右移动变阻器的滑片可使电流表A示数变为零C. 向左移动变阻器的滑片可使电压表V1示数变为零D. 向左移动变阻器的滑片可使电压表V2示数变为零答案：D金山：7．在图3所示的四个电路中，电电压都相同且不变，电阻R的阻值均相等。

闭合电键S后，电流表示数最小的是（）答案：A金山：9．在图5所示的电路中，电电压保持不变。

闭合电键S ，将滑动变阻器的滑片P 向右移动的过程中，则下列说法正确的是（ ） A ．电压表V 的示数变小 B ．电压表V 示数与电流表A 示数的乘积变大 C ．电流表A 示数与电流表A 1示数的比值变大 D ．电压表V 示数与电流表A 1示数的比值变小 答案：C金山：15．如图8（a ）所示电路中，当电键闭合时，两电流表的指针位置均如图8（b ）所示，则通过R 1的电流为 （15） 安，R 1与 R 2阻值之比为 （16） 。

答案：15.（15）0.22；（16）4：1。

静安：7．在图1所示的电路中，电电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时，在下列①~④项中，不变的（ ） ①电流表A 1的示数 ②电流表A 2的示数 ③电流表A 2示数与电流表A 1示数的比值 ④电压表V 示数与电流表A 1示数的比值 A ．只有① B ．只有①②③C ．只有①④D ．只有①③④答案：C闵行：9. 将两个阴值不等的电阻R 1和R 2按如图5（甲）、（乙）所示的方式接入电路中。

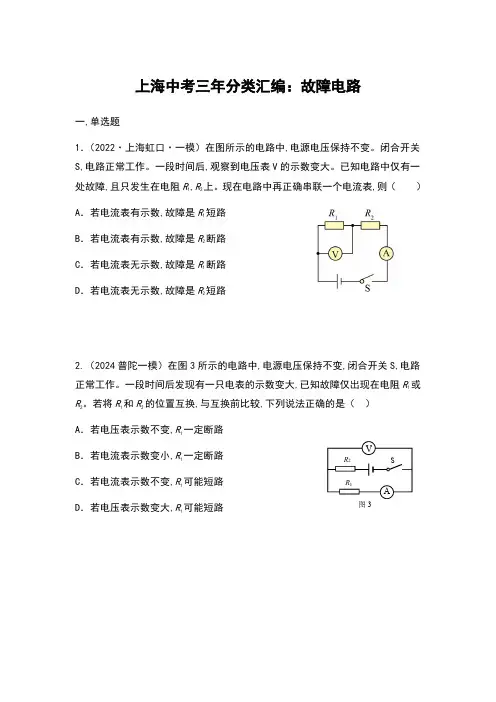

上海中考三年分类汇编：故障电路一,单选题1．（2022·上海虹口·一模）在图所示的电路中,电源电压保持不变。

闭合开关S,电路正常工作。

一段时间后,观察到电压表V的示数变大。

已知电路中仅有一处故障,且只发生在电阻R1,R2上。

现在电路中再正确串联一个电流表,则（）A．若电流表有示数,故障是R1短路B．若电流表有示数,故障是R2断路C．若电流表无示数,故障是R1断路D．若电流表无示数,故障是R2短路2.（2024普陀一模）在图3所示的电路中,电源电压保持不变,闭合开关S,电路正常工作。

一段时间后发现有一只电表的示数变大,已知故障仅出现在电阻R1或R 2。

若将R1和R2的位置互换,与互换前比较,下列说法正确的是（）A．若电压表示数不变,R1一定断路B．若电流表示数变小,R1一定断路C．若电流表示数不变,R1可能短路D．若电压表示数变大,R1可能短路SVR1图3R2A二,填空题1．（2022·上海闵行·一模）如图所示的电路中,铅笔芯ab 两端接入电路中,闭合开关S,小灯泡L 不亮,且电压表有示数,若电路中仅有一处故障,且只发生在灯L 或铅笔芯上,请判断故障可能是________,再将导线从a 端沿笔芯向左移动时,只有一个电表示数发生变化,示数发生变化的电表是_______,电路故障是_______。

2．（2022·上海杨浦·一模）在图所示的电路中,电源电压为U 0且保持不变。

闭合开关S,发现电压表示数始终为U 0。

若电路中仅有一处故障,且只发生在电阻R 1,R 2上,请根据以上信息,写出开关S 闭合前后电流表示数的变化情况及对应的故障。

______________________________________________________________3．（2022·上海宝山·一模）在下图的电路中,电源电压为U 0且保持不变,电阻R 和小灯L 的阻值均为R 0。

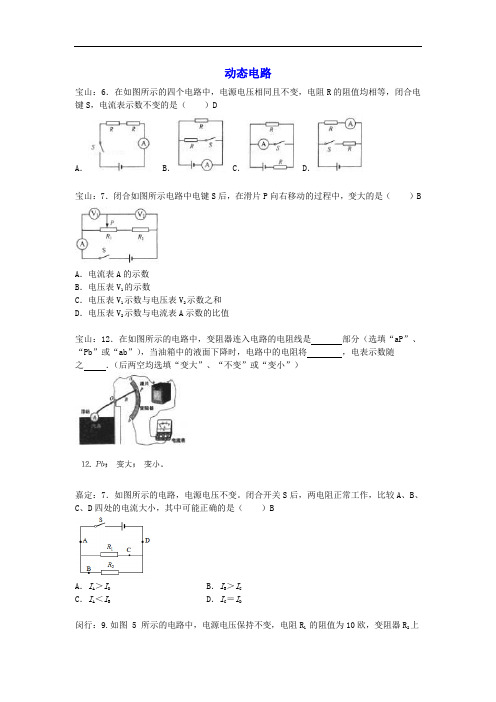

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a b p SA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V 与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

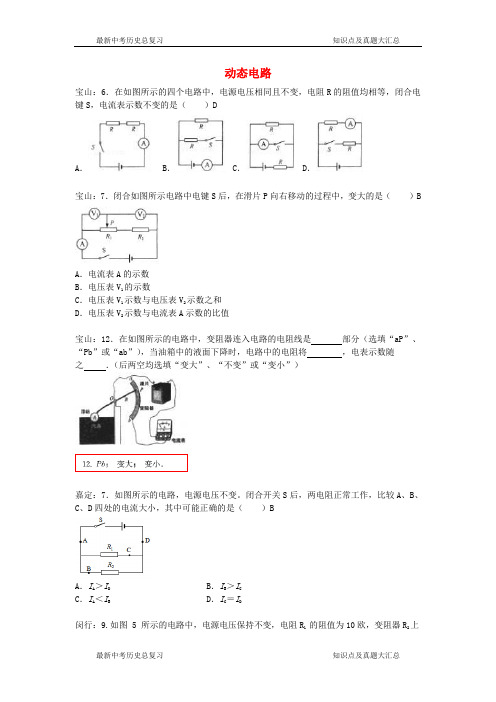

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a b p SA.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A1的示数．②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V 与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

上海中考三年分类汇编：电路作图题1．（2022·上海长宁·一模）如图所示的电路,有两根导线尚未连接,请用笔画线代替导线补上,补上后要求：闭合开关S,当滑动变阻器的滑片向右移动时,电压表的示数变大。

2．（2022·上海普陀·九年级期末）在如图所示的电路中,请根据标出的电流方向,从电池,电流表,电压表三个元件符号中选择合适的填入空缺处,使之成为并联电路。

3．（2022·上海松江·一模）在图所示电路中,有两根导线尚未连接,请用笔画线代替导线补上。

要求：闭合开关S后,电压表测滑动变阻器两端电压,滑动变阻器的滑片P向右移动时,电流表的示数变大。

4．（2022·上海奉贤·一模）在图中,将电源,电流表,小灯L 2三个元件符号填入电路空缺处。

要求：①小灯L 1与L 2并联.②电流表测小灯L 1支路电流.③开关S 只控制L 2。

5．（2022·上海静安·一模）在图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上。

要求：闭合开关S,向左移动滑动变阻器的滑片,电压表示数变小。

6．（2022·上海徐汇·一模）在下图所示电路中的清〇里填上适当的电表符号。

要求：闭合开关S ,各电路元件均能正常工作。

7．（2022·上海徐汇·一模）在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上．补上后要求：①电压表测小灯两端的电压,②闭合电键,当变阻器的滑片向右移动时,电压表的示数变大．（______）8．（2022·上海金山·一模）在图中所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上．补上后要求：闭合电键S后,灯L1和L2都能发光,且电流表只测量通过灯L2的电流．（_________）9．（2022·上海浦东新区·一模）在图中的○里填上适当的电表符号,填上后要求两灯并联,电路能正常工作。

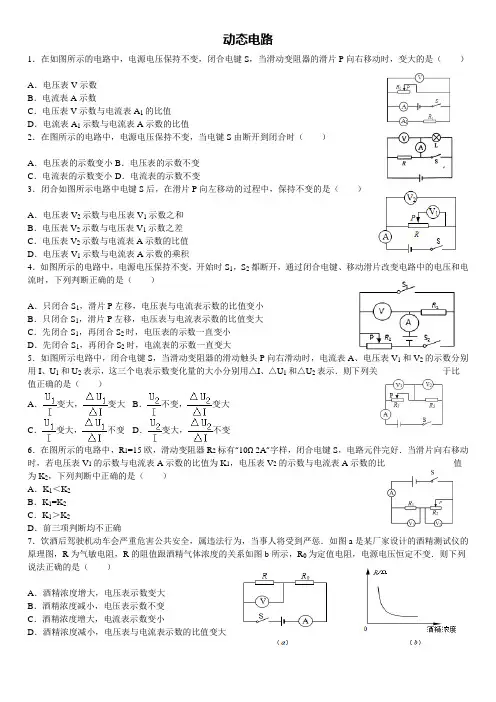

动态电路1．在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，变大的是（）A．电压表V示数B．电流表A示数C．电压表V示数与电流表A1的比值D．电流表A1示数与电流表A示数的比值2．在图所示的电路中，电源电压保持不变，当电键S由断开到闭合时（）A．电压表的示数变小 B．电压表的示数不变C．电流表的示数变小 D．电流表的示数不变3．闭合如图所示电路中电键S后，在滑片P向左移动的过程中，保持不变的是（）A．电压表V2示数与电压表V1示数之和B．电压表V2示数与电压表V1示数之差C．电压表V2示数与电流表A示数的比值D．电压表V1示数与电流表A示数的乘积4．如图所示的电路中，电源电压保持不变，开始时S1，S2都断开，通过闭合电键、移动滑片改变电路中的电压和电流时，下列判断正确的是（）A．只闭合S1，滑片P左移，电压表与电流表示数的比值变小B．只闭合S1，滑片P左移，电压表与电流表示数的比值变大C．先闭合S1，再闭合S2时，电压表的示数一直变小D．先闭合S1，再闭合S2时，电流表的示数一直变大5．如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向右滑动时，电流表A、电压表V1和V2的示数分别用I、U1和U2表示，这三个电表示数变化量的大小分别用△I、△U1和△U2表示．则下列关于比值正确的是（）A．变大，变大B．不变，变大C．变大，不变D．变大，不变6．在图所示的电路中，R1=15欧，滑动变阻器R2标有“10Ω 2A”字样，闭合电键S，电路元件完好．当滑片向右移动时，若电压表V1的示数与电流表A示数的比值为K1，电压表V2的示数与电流表A示数的比值为K2，下列判断中正确的是（）A．K1＜K2B．K1=K2C．K1＞K2D．前三项判断均不正确7．饮酒后驾驶机动车会严重危害公共安全，属违法行为，当事人将受到严惩．如图a是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图b所示，R0为定值电阻，电源电压恒定不变．则下列说法正确的是（）A．酒精浓度增大，电压表示数变大B．酒精浓度减小，电压表示数不变C．酒精浓度增大，电流表示数变小D．酒精浓度减小，电压表与电流表示数的比值变大8．在图所示的电路中，电源电压不变．闭合电键S，若滑动变阻器的滑片向右移动，则（）A．电流表A和A1示数的比值变大B．电流表A2和A1示数的比值变大C．电流表A和A2示数的比值变小D．电流表A2和A示数的比值变小9．如图所示电路中，电源电压不变，当电键S闭合且滑动变阻器滑片P向右移动时，下列判断中正确的是（）A．电流表A的示数变大B．电压表V的示数变小C．电压表V1与电流表A示数的乘积不变D．电压表V1与电流表A示数的比值不变10．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（）A．电压表V示数B．电压表V示数与电流表A1示数的乘积C．电流表A1示数D．电压表V示数与电流表A示数的乘积11．在图所示电路的中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向左移动时（）A．电流表示数变小，电压表示数变小B．电流表示数变大，电压表示数变小C．电压表V示数变化量与电流表A示数变化量的比值一定不变D．电压表V示数变化量与电流表A示数变化量的比值一定变大12．关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光13．如图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片P向右移动时，以下说法中正确的是（）A．电流表A示数变小，电压表V2示数变小B．电压表V1与电压表V2示数的差值不变C．两电压表的示数之差与电流表A示数的比值变大D．电压表V2示数变化量与电流表示数变化量之比不变14．如图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器的滑片向左移动时（）A．电流表示数变小，电压表与电流表示数乘积变大B．电流表示数变大，电压表与电流表示数乘积变大C．电压表示数变大，电压表与电流表示数之比变小D．电压表示数变小，电压表与电流表示数之比变大15．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数不变，电压表的示数变小D．电流表示数不变，电压表示数变大16．如图所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是（）A．总电阻变大，油量表示数变小B．总电阻变大，油量表示数变大C．总电阻变小，油量表示数变大D．总电阻变小，油量表示数变小17．在如图所示电路中，电源电压保持不变，电键S闭合，下列说法正确的是（）A．将R1与闭合的电键S位置互换，两个电表的示数将变小B．将R2与闭合的电键S位置互换，两个电表的示数将变大C．将R1与电压表V2的位置互换，三个电表示数都变大D．断开电键S，三个电表示数都变小18．在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，变大的是（）A．电流表A示数B．电压表V示数与电流表A1示数的乘积C．电压表V示数D．电流表A示数与电流表A1示数的比值19．在如图所示的电路中，电源电压保持不变．若电键S从闭合到断开，则（）A．电流表的示数变小，电压表的示数变小B．电流表的示数变小，电压表的示数变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变大，电压表的示数变大20．如图所示电路中，电源电压保持不变，当电键由断开到闭合时，下列判断错误的是（）A．电流表示数变大B．电压表示数变大C．电压表示数与电流表示数的比值变大D．电压表示数与电流表示数的乘积变大21．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S后，电压表示数最小的是（）22．如图所示，闭合电键S，向右移动滑片P，保持不变的是（）A．电流表A的示数B．电压表V1的示数C．电压表V2示数与电流表A示数的乘积D．电压表V1示数与电流表A示数的比值22题图23题图23．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S，发现电流表A1、A2的示数相同，断开图（a）中的电键S，发现电流表A1的示数是A2示数的0.8倍．下列关于电阻R1，R2和R3的大小关系正确的是（）A．R1＞R2＞R3B．R3＞R1＞R2C．R2＞R1＞R3D．R3＞R2＞R124．在如图所示的电路中，电源电压保持不变．闭合电键S后，滑动变阻器R2的滑片P由中点开始移动（但不移到两端）：①电流表A1示数与电流表A2示数的差将；（选填“变大”、“不变”或“变小”）②若电流表A2示数与电流表A1示数的比值变小，变阻器R2的滑片P是向端移动的．（选填“左”或“右”）24题图 25题图 26题图 27题图 28题图25．在图所示的电路中，电源电压保持不变．电键S断开时，将滑动变阻器的滑片P向左移动的过程中，电流表A1的示数将，电压表V的示数将，电表V示数的变化量与A2示数的变化量的比值将（选填“变小”、“不变”或“变大”）．滑片P移到中点后，保持滑片P的位置不变，闭合电键S，各电表中示数将变小的是表．26．如图所示，将一电压表正确接入电路，闭合电键S，电路正常工作，两电表示数均不为零．移动滑动变阻器的滑片，两电表的示数均发生变化．①若滑片向右移动，则电流表A的示数将．（选填“变大”，“变小”或“不变”）②若滑片移动过程中，电压表示数变化量与电流表示数变化量的比值始终不变．则电压表测量的是两端的电压．27．在如图所示的电路中，电源电压为3伏且保持不变．小灯L标有“2.5V”字样，忽略温度对灯丝电阻的影响．闭合电键S，将滑动变阻器的滑片P由a端向b端移动的过程中，小灯L始终发光，则电流表A的示数，电压表V2的示数与电流表A的示数的比值．（均选填“增大”、“不变”或“减小”）28．在图所示的电路中，电源电压保持不变，电阻R1的阻值大于电阻R2的阻值．当电键S由断开到闭合时，电流表A的示数将；电流表A2的示数电流表A1的示数（均选填“大于”、“等于”或“小于”）．29．小明在研究串联电路的电流特点时，发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理，在图中A、B、C三点的电流I A、I B、I C大小关系为．基于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数（选填“能”或“不能”）看作通过L1后的电流．若通过实验测量后，比较I A、I B、I C发现，则说明小明的假设是错误的．29题图30题图30．在如图所示的电路中，电源电压保持不变．闭合电键S后，滑动变阻器R1的滑片P由中点向右端移动：①三个电表中示数不变的是表；②当滑片P移至右端，为使此时电流表A1示数与电流表A示数的比值，跟原先滑片P置于中点时的比值一致，需用阻值电阻R2的电阻R x来替换R2．（选填“大于”、“等于”或“小于”）。

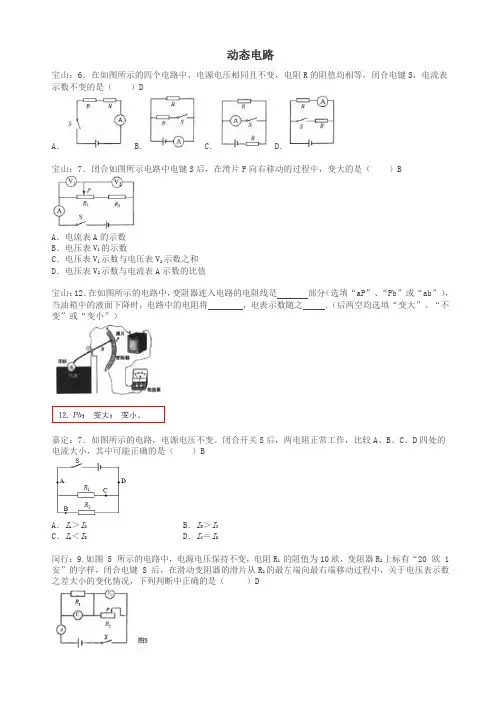

动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。

闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。

若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。

黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s，电路正常工作。

若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S 后，当滑动变阻器R 2的滑片P 由中点向右端移动时（ ）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA ．R AB ＞R CD ，U AB ＜U CDB ．R AB ＜R CD ，U AB ＜U CDC ．R AB ＞R CD ，U AB ＞U CDD ．R AB ＜R CD ，U AB ＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S 由闭合到断开时，电压表（ ）DA ．V 1示数减小，V 2示数减小B ．V 1示数增大，V 2示数增大C ．V 1示数减小，V 2示数增大D ．V 1示数增大，V 2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S ，电路正常工作，下列一些数据中：①电压表V 的示数；②电压表V 示数与电流表A 1示数的比值；③电压表示数V 与电流表A 示数的乘积；④电流表A 1示数与A 示数的比值；⑤电压表示数V 与电流表A 示数的比值．当滑动变阻器R 1的滑片P 向右移动时，变大的是；变小的是 ．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变 PL RVS 图3杨浦：10. 如图5所示的电路中，电源电压保持不变。

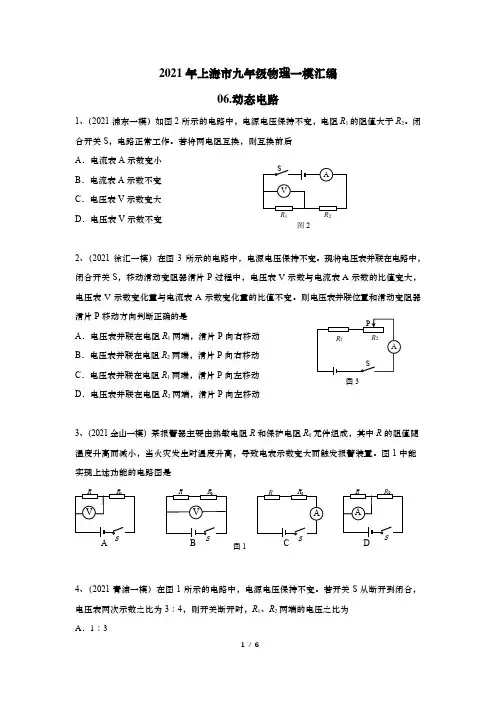

2021年上海市九年级物理一模汇编06.动态电路1、（2021浦东一模）如图2所示的电路中，电源电压保持不变，电阻R 1的阻值大于R 2。

闭合开关S ，电路正常工作。

若将两电阻互换，则互换前后 A ．电流表A 示数变小 B ．电流表A 示数不变 C ．电压表V 示数变大 D ．电压表V 示数不变2、（2021徐汇一模）在图3所示的电路中，电源电压保持不变。

现将电压表并联在电路中，闭合开关S ，移动滑动变阻器滑片P 过程中，电压表V 示数与电流表A 示数的比值变大，电压表V 示数变化量与电流表A 示数变化量的比值不变。

则电压表并联位置和滑动变阻器滑片P 移动方向判断正确的是A ．电压表并联在电阻R 1两端，滑片P 向右移动B ．电压表并联在电阻R 2两端，滑片P 向右移动C ．电压表并联在电阻R 1两端，滑片P 向左移动D ．电压表并联在电阻R 2两端，滑片P 向左移动3、（2021金山一模）某报警器主要由热敏电阻R 和保护电阻R 0元件组成，其中R 的阻值随温度升高而减小，当火灾发生时温度升高，导致电表示数变大而触发报警装置。

图1中能实现上述功能的电路图是4、（2021青浦一模）在图1所示的电路中，电源电压保持不变。

若开关S 从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R 1、R 2两端的电压之比为 A ．1︰ 3图1 A B C D AVVR 0RR 0RSSR 0 RSR 0R SAASV R 2R 1图2P SR 2R 1A图3B ．3︰1C ．3︰4D ．4︰35、（2021长宁一模）在图2所示的电路中，电源电压保持不变。

当开关S 由断开到闭合时，下列说法正确的是 A ．电流表A 的示数变小B ．电压表V 与电流表A 示数的比值不变C ．电压表V 的示数变小D ．电压表V 与电流表A 示数的乘积不变6、（2021闵行一模）在图3所示的电路中电源电压保持不变，当开关S 从断开到闭合，电压表、电流表示数分别将 A 变大、变小 B 变小、变小 C 变小、变大 D 变大、变大7、（2021奉贤一模）如图2所示，已知电路元件均完好且电源电压保持不变。
