沪教版(上海)物理九年级上册-7.3.1 中考专题复习—动态电路分析 课件

沪教版(上海)物理九年级上册-7.3.1 中考专题复习—动态电路分析 课件

A R1
V1
R2
V2
[练习] 在如图所示电路中，当闭合开关后， 滑动变阻器的滑动片P向右移动时，电流表 示数将__变__大__，电压表示数将___变_小___。
V
[变式训练] 在如图所示电路中，当闭合开关 后，滑动变阻器的滑动片P向右移动时，电 流表示数将__变__小__，电压表示数将__变__大___。
A．电流表A、电压表V1示数都减小，电压表V2示数增大 B．电流表A、电压表V1示数都变大，电ቤተ መጻሕፍቲ ባይዱ表V2示数变小 C．电流表A的示数减小，两电压表示数不变 D．三个电表的示数都不变
等效电路
P右移 →R↑ →R总↑ →I↓ →A↓ RL不变 →UL ↓ →V1 ↓→V2 ↑
巩固练习2 如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变 阻器R2的滑片P向右移动，在此过程中( A ) A．电流表A示数变大，电压表V2示数变小 B．电流表A示数变大，电压表V1示数变小 C．电压表V1示数变小，电压表V2示数变大 D．电压表V1示数不变，电压表V2示数变大
等效电路
P右移 → R2↓→R总↓→I↑ →A↑ →V1↑ →U不变 →V2 ↓
[练习] 1、如图1所示，闭合电键后，滑动变阻器的滑片P向右移动 时,电压表V1示数___不__变__，电压表V2示数__变__小___(均选填“变大” “变小”或“不变”)。(01年中考)
V1
R1
A
R2 V2
2、如图2所示，闭合电键后，滑动变阻器的滑片P向右移动时, 电压表V1示数___不__变__，电压表V2示数___变_小___(均选填 “变大”、“变小”或“不变”)。
分析：
R1不变 →I↑→IR1↑→U1↑→
V 示数增大

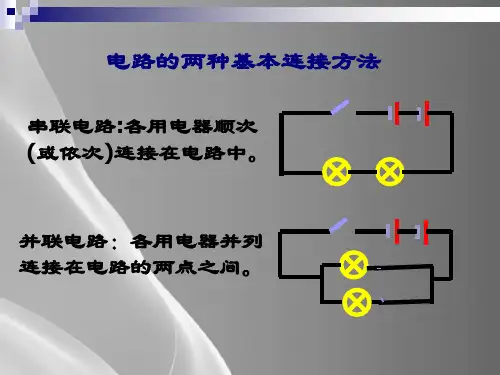

沪教版(上海)物理九年级上册-7.3.1-电路的两种基本连接方法-课件品质课件PPT

沪教版(上海)物理九年级上册-7.3.1-电路的两种基本连接方法-课件品质课件PPT
4、选择合适的量程，做到：即能精确 读数，又不超过所选的最大测量值。
5、及时准确地将实验数据记录在表格中。
实验记录1
（串联：电流）
I 物理量
组别
I1（安）
I2（安）
（安）
1
2
3
4
分析归纳1
（串联：电流）
表达式： I=I1=I2
实验结论：在串联电路中，通过 的电流处处相等。
实验记录2
（并联：电流）
得什么。做个明媚的女子。不倾国，不倾城，只倾其所有过的生活。生活就是生下来，活下去。人生最美的是过程，最难的是相知，最苦的是等待，最幸福的
的是错过。两个人在一起能过就好好过！不能过就麻利点分开。当一个人真正觉悟的一刻，他放下追寻外在世界的财富，而开始追寻他内心世界的真正财富。
己最大的敌人。日出东海落西山，愁也一天，喜也一天。遇事不转牛角尖，人也舒坦，心也舒坦。乌云总会被驱散的，即使它笼罩了整个地球。心态便是黑暗
想象困难做出的反应，不是逃避或绕开它们，而是面对它们，同它们打交道，以一种进取的和明智的方式同它们奋斗。他不爱你，你为他挡一百颗子弹也没用
不知道做什么，却又不想关掉它。做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾。发现者，尤其是一个初出茅庐
需要勇气才能无视他人的冷漠和怀疑，才能坚持自己发现的意志，并把研究继续下去。我的本质不是我的意志的结果，相反，我的意志是我的本质的结果，因
实验记录4
（并联：电压）
物理量
组别
U1（伏）
U2（伏）
U（伏）
1
2
3
4
分析归纳4
（并联：电压）
表达式： U=U1=U2
实验结论：在并联电路中，各 支路两端的电压都 相等，且等于电路 两端的总电压。

第十六章 专题七 电功率的动态电路和图像问题—2020秋沪科版九年级物理上册课件

第十六章 专题七 电功率的动态电路和图像问题—2020秋沪科版九年级物理上册课件
身体健康，学习进步！ 卓越的人一大优点是：在不利与艰难的遭遇里百折不饶。——贝多芬
学到很多东西的诀窍，就是一下子不要学很多。——洛克 在灾难面前不屈服，而应更加勇敢地去正视它。 知者乐水，仁者乐山。知者动，仁者静。知者乐，仁者寿。——《论语·雍也》 心是最大的骗子，别人能骗你一时，而它却会骗你一辈子。 把子弟的幸福奠定在德行与良好的教养上面，那才是唯一可靠的和保险的办法。——洛克 不患人之不己知，患不知人也。——《论语·学而》 躬自厚而薄责于人，则远怨矣。——《论语·宪问》
现在不努力，将来拿什么向曾经抛弃你的人证明它有多瞎。 别拿自己的无知说成是别人的愚昧！ 问渠哪得清如许，为有源头活水来。——朱熹 错误犯过一次，尽可能的不要再犯第二次。 看轻别人很容易，要摆平自己却很困难。
人生终有许多选择。每一步都要慎重。但是一次选择不能决定一切。不要犹豫，作出选择就不要后悔。只要我们能不屈不挠地奋斗，胜利就在 前方。 愚者用肉体监视心灵，智者用心灵监视肉体。 通过云端的道路，只亲吻攀登者的足迹。 重复别人所说的话，只需要教育；而要挑战别人所说的话，则需要头脑。——玛丽·佩蒂博恩·普尔 三军可夺帅也，匹夫不可夺志也。——孔丘 与其说是别人让你痛苦，不如说自己的修养不够。 现实会告诉你，不努力就会被生活给踩死。无需找什么借口，一无所有，就是拼

沪科版物理九年级 全一册 欧姆定律之动态电路分析课件(14张ppt)+教案+测试 (2)

沪科版物理九年级 全一册 欧姆定律之动态电路分析课件(14张ppt)+教案+测试 (2)

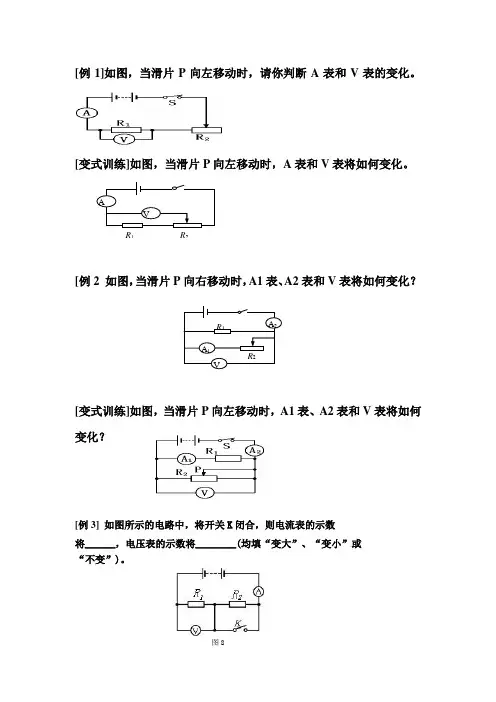

[例1]如图，当滑片P 向左移动时，请你判断A 表和V
表的变化。

[变式训练]如图，当滑片P 向左移动时，A 表和V 表将如何变化。

[例2 如图，当滑片P 向右移动时，A1表、A2表和V 表将如何变化？
[变式训练]如图，当滑片P 向左移动时，A1表、A2表和V 表将如何变化？
[例3] 如图所示的电路中，将开关K 闭合，则电流表的示数
将______，电压表的示数将________(均填“变大”、“变小”或 “不变”)。

R 1
R 2
图8
[变式训练]在如图所示的电路中，当开关K 断开时，电阻R 1与R 2是_____联连接的。

开关K 闭合时，电压表的示数将_____(选填“变小”、“不变”或“变大”)。

[例4] 在图中，灯泡L1和灯泡L2是______联连接的。

当开关K 断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

[变式训练] 在图中，灯泡L1和灯泡L2是______联连接的。

当开关K 断开时，电压表的示数将________；电流表A1的示数将__________，电流表A2的示数将__________ (选填“增大”、“不变”或“减小”)。

图9。

沪教版(上海)物理九年级上册 动态电路及其应用 课件 教学课件

沪教版(上海)物理九年级上册 动态电路及其应用 课件 教学课件

例： 在图所示的电路中，电源电压保持不变。闭合
电键S，且未移动滑片，三个电表中_______表的示 数变大（选填“A”、“A1”或“V”）；当滑动变阻器的 滑片P向右移动时： 电压表V示数将___________； 电流表A示数将___________； 电压表V与电流表A1示数的比值将_______； 电流表A1与电流表A示数的比值将_______。 （选填“变小”、“不变”或“变大”）
请你再设计一个电路：
实验器材：电源、开关、滑动变阻器、三个 规格相同小灯泡、导线若干。 要求移动滑动变阻器的滑片P，小灯泡L1变 暗，小灯泡L2变亮，小灯泡L3也变亮（变亮 程度大于L2）
请你再再设计一个电子称重仪电路： 要求：通过动态电路的原理进行设
计方案，画出装置设计示意简图。
电子称重仪工作原理
例：如图所示的电路中，电源电压不变。当电键K由 断开到闭合时：
电压表V1示数将________； 电压表V2示数将________； 电流表A 示数将________。 (选填“变小”、“不变”或“变大”)
练习：如图所示的电路中，电源电压保持不变。开 始时S1、S2都断开，通过闭合电键、移动滑片改变 电路中的电压和电流时，下列判断正确的是（ ） A 只闭合S1，滑片P左移，电压表与电流表示数的 比值变小 B 只闭合S1，滑片P左移，电压表与电流表示数的 比值变大 C 先闭合S1，再闭合S2时，电压表的示数一直变小 D 先闭合S1，再闭合S2时，电流表的示数一直变大
握力器工作原理

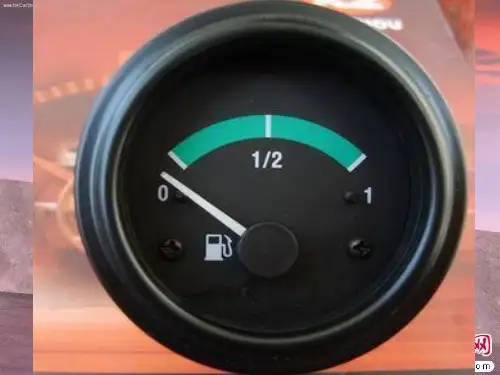

油量表工作原理
当你的才华还撑不起你的野心时，你就该努力。心有猛虎，细嗅蔷薇。我TM竟然以为我竭尽全力了。能力是练出来的，潜能是逼出来的，习惯是养成的，我的 成功是一步步走出来的。不要因为希望去坚持，要坚持的看到希望。最怕自己平庸碌碌还安慰自己平凡可贵。

第十六章 专题七 电功率的动态电路和图像问题—2020秋沪科版九年级物理上册课件

第十六章 专题七 电功率的动态电路和图像问题—2020秋沪科版九年级物理上册课件

没有激流就称不上勇进，没有山峰则谈不上攀登。 一个人除非自己有信心，否则无法带给别人信心。
学习进步！
敢于浪费哪怕一个钟头时间的人，说明他还不懂得珍惜生命的全部价值。——达尔文
勤学和知识是一对最美的情人。 如果知识不是每天在增加，就会不断地减少。
别人能做到的事，自己也可以做到。
人生若是执于一念，那将受困于一念；一念放下，也就会自在于心间。
不要拿我跟任何人比，我不是谁的影子，更不是谁的替代品，我不知道年少轻狂，我只懂得胜者为。
无论何时，都要做好独自生活的准备。
每天多做一点，并坚持下去。
不如意的时候不要尽往悲伤里钻，想想有笑声的日子吧！
因害怕失败而不敢放手一搏，永远不会成功。
读书是在别人思想的帮助下，建立起自己的思想。——鲁巴金
人生没有十全十美，如果你发现错了。重新再来，别人不原谅你，你可以自己原谅自己。千万不要用一个错误去掩盖另一个错误。
பைடு நூலகம்
快乐不是因为拥有的多而是计较的少。
本来无望的事，大胆尝试，往往能成功。
其实，发生在刹那之间。也可能永恒，一点宽容可能会让别人感激一生；一点可能会让别人温暖一生；一句祝福与的话语可能会让幸福一生。
身体健康， 加倍努力，证明你想要的不是空中楼阁。胜利是在多次失败之后才姗姗而来。
你被拒绝的越多，你就成长得越快；你学的越多，就越能成功。 在人生征途中有许多弯路小路险路暗路，只有意志坚定且永不停步的人，才有希望到达胜利的远方。 人生，恰似一次永远不会停止的远足，重要的是：在痛苦中学会去微笑。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

相体谅，纷扰世事可以停歇。志不强者智不达，言不信者行不果。立志越高，所需要的能力越强，相应的，逼迫自己所学的，也就越多。臣心一片磁针石，不
忠心，也是很多现代人缺乏的精神。吾日三省乎吾身。为人谋而不忠乎?与朋友交而不信乎?传不习乎?若人人皆每日反省自身，世间又会多出多少君子。人人好
；人人营私，则天下大乱。给世界和身边人，多一点宽容，多一份担当。为天地立心，为生民立命，为往圣继绝学，为万世开太平。立千古大志，乃是圣人也
请你再设计一个电路：
实验器材：电源、开关、滑动变阻器、三个 规格相同小灯泡、导线若干。 要求移动滑动变阻器的滑片P，小灯泡L1变 暗，小灯泡L2变亮，小灯泡L3也变亮（变亮 程度大于L2）
请你再再设计一个电子称重仪电路： 要求：通过动态电路的原理进行设
计方案，画出ห้องสมุดไป่ตู้置设计示意简图。
电子称重仪工作原理
握力器工作原理
油量表工作原理
4
长风破浪会有时，直挂云帆济沧海。努力，终会有所收获，功夫不负有心人。以铜为镜，可以正衣冠；以古为镜，可以知兴替；以人为镜，可以明得失。前进
反思、关照自己的不足，学习更多东西，更进一步。穷则独善其身，达则兼济天下。现代社会，有很多人，钻进钱眼，不惜违法乱纪；做人，穷，也要穷的有
练习：在图所示的电路中，将电流表A1、A2正确连入 电路，闭合电键S，电路正常工作，各电表的示数均 不为零。移动滑动变阻器R2的滑片P，电压表V与电流 表A1示数的比值不发生变化，电压表V与电流表A2示 数的比值发生变化。则：（ ） A．电流表A1一定测量通过R2的电流 B．电流表A1可能测量通过R1和R2的电流 C．电流表A2一定测量通过R2的电流 D．电流表A2可能测量通过R1和R2的电流
事者，不惟有超世之才，亦必有坚忍不拔之志。想干成大事，除了勤于修炼才华和能力，更重要的是要能坚持下来。士不可以不弘毅，任重而道远。仁以为己
而后已，不亦远乎?心中有理想，脚下的路再远，也不会迷失方向。太上有立德，其次有立功，其次有立言，虽久不废，此谓不朽。任何事业，学业的基础，
修炼为根基。饭疏食，饮水，曲肱而枕之，乐亦在其中矣。不义而富且贵，于我如浮云。财富如浮云，生不带来，死不带去，真正留下的，是我们对这个世界
动态电路 生活中的应用
例：小明观察了市场上的自动测高仪后，设计了以 下四个电路，如图。R’是滑动变阻器，R是定值电 阻，电源两极间电压恒定。其中能实现身高越高， 电压表示数越大的电路是 ( )
动态电路--电路设计
请你设计一个电路： 实验器材：电源、开关、滑动变阻器、两个 电压表、两个阻值相同的电阻、导线若干。 要求移动滑动变阻器的滑片P，电压表V1的示 数变化量大于电压表V2示数变化量。
，胸怀大志，腹有良策，有包藏宇宙之机，吞吐天地之志者也英雄气概，威压八万里，体恤弱小，善德加身。老当益壮，宁移白首之心；穷且益坚，不坠青云
身体，心灵可以永远保持丰盛。乐民之乐者，民亦乐其乐；忧民之忧者，民亦忧其忧。做领导，要能体恤下属，一味打压，尽失民心。勿以恶小而为之，勿以
是微小的事情，越见品质。学而不知道，与不学同；知而不能行，与不知同。知行合一，方可成就事业。以家为家，以乡为乡，以国为国，以天下为天下。若
仁，知耻近乎勇。力行善事，有羞耻之心，方可成君子。操千曲尔后晓声，观千剑尔后识器做学问和学技术，都需要无数次的练习。第一个青春是上帝给的；
靠自己努力当眼泪流尽的时候，留下的应该是坚强。人总是珍惜未得到的，而遗忘了所拥有的。谁伤害过你，谁击溃过你，都不重要。重要的是谁让你重现笑
有恐惧和烦恼；厄运并非没有安慰与希望。你不要一直不满人家，你应该一直检讨自己才对。不满人家，是苦了你自己。最深的孤独不是长久的一个人，而是
至，贫贱于我如浮云。淡看世间事，心情如浮云天行健，君子以自强不息。地势坤，君子以厚德载物。君子，生在世间，当靠自己拼搏奋斗。博学之，审问之
之，笃行之。进学之道，一步步逼近真相，逼近更高。百学须先立志。天下大事，不立志，难成！海纳百川，有容乃大；壁立千仞，无欲则刚做人，心胸要宽
令而行；其身不正，虽令不从。身心端正，方可知行合一。子曰:“知者不惑，仁者不忧，勇者不惧。”真正努力精进者，不会把时间耗费在负性情绪上。好学

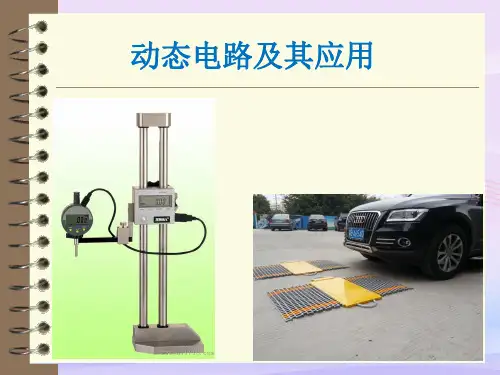

动态电路及其应用
例：将“20Ω 2A”的滑动变阻器以最大阻值接入电路, 闭合电键，电流表示数0.2A，当滑片移到中点时，电 流表示数0.3A，则R电阻的阻值为_____欧，电源电压 为_____伏。 电压表V1示数与电流表A示数的比值_______； 电压表V2示数与电流表A示数的比值_______； 电压表V1示数变化值与电流表A示数变化值的比值 __________； 电压表V2示数变化值与电流表A示数变化值的比值 __________； （ 选填“变小”、“不变”或“变大”）
期望。要铭记在心；每一天都是一年中最完美的日子。只因幸福只是一个过往，沉溺在幸福中的人；一直不知道幸福却很短暂。一个人的价值，应该看他贡献
例： 在图所示的电路中，电源电压保持不变。闭合
电键S，且未移动滑片，三个电表中_______表的示 数变大（选填“A”、“A1”或“V”）；当滑动变阻器的 滑片P向右移动时： 电压表V示数将___________； 电流表A示数将___________； 电压表V与电流表A1示数的比值将_______； 电流表A1与电流表A示数的比值将_______。 （选填“变小”、“不变”或“变大”）
例：如图所示的电路中，电源电压不变。当电键K由 断开到闭合时：
电压表V1示数将________； 电压表V2示数将________； 电流表A 示数将________。 (选填“变小”、“不变”或“变大”)
练习：如图所示的电路中，电源电压保持不变。开 始时S1、S2都断开，通过闭合电键、移动滑片改变 电路中的电压和电流时，下列判断正确的是（ ） A 只闭合S1，滑片P左移，电压表与电流表示数的 比值变小 B 只闭合S1，滑片P左移，电压表与电流表示数的 比值变大 C 先闭合S1，再闭合S2时，电压表的示数一直变小 D 先闭合S1，再闭合S2时，电流表的示数一直变大
