一．名词解释1.轨道交通：通常以电能为动力，采取轮轨运输方式的快速大运量公共交通之总称。
2.限界：是列车沿固定的轨道安全运行时所需要的空间尺寸。
3.车辆段：是车辆运用管理、停放、检查及维修保养的场所。
4.线路平面：线路中心线在水平面上的投影。
5.线路纵断面：线路中心线在垂直平面上的投影。
6.合理纵断面：既满足有利于列车运行提高效率降低消耗安全可靠的要求，又能满足兼顾较低施工量，减少施工难度，提高施工进度的需要。
7.轨道：由钢轨、轨枕、联结零件、道岔和附属部件组成，用来引导列车行驶方向，直接承受由车轮传来的巨大压力，扩散到路基或桥隧建筑物上的整体工程结构。
8.联锁：为保证行车安全、作业安全，将站内所有信号机、道岔及轨道电路等相对独立的信号设备构成一种相互制约、互为控制的连带环扣关系。
9.进路：列车在车站内的运行路径。
10.闭塞：为保证区间内列车运行安全和效率，防止列车冲突和追尾，在一个铁路区间内，同一时间只允许一列列车占用的列车运行控制技术，是铁路区间信号的重要组成部分。
11．地下迷流：在直流牵引供电系统中，牵引电流并非全部经由走行钢轨流回牵引变电所，部分电流会由钢轨流入大地，再由大地流回钢轨或牵引变电所的杂散电流。
12．列车运行图：是利用坐标原理表示列车运行状况的一种图解形式。
13．道岔的有害空间：从辙叉咽喉至心轨尖端之间，有一段轨线中断的空隙，称为道岔的“有害空间”。
14．轨道几何形位：指的是轨道各部分的几何形状、相对位置和基本尺寸，是保证列车按规定的速度安全平稳运行的重要条件之一。
二、基本知识1.城市轨道线路敷设方式：有地下、高架和地面三种形式。
2.城市轨道交通线网类型：放射形、环线形、棋盘式。
3．站台的形式：有岛式站台、侧式站台和混合式站台。
4.高架车站的结构形式：站、桥分离式，站、桥结合式，站、桥合一式。
5．轨道的组成：由钢轨、轨枕、联结零件、道岔和附属部件组成。
6.城轨车辆种类：A型车、B型车是我们通称的地铁车辆，C型车是轻轨车辆。
1、城市轨道交通线路⼀、城市轨道交通线路分类与组成（1）线路由钢轨、道床、路基三部分组成。
（2）线路按其在运营中的地位和作⽤划分为：A、正线（贯穿所有车站和区间供车辆载客运营的线路）正线、区间正线：⼀般采⽤双线设计（上、下⾏），右侧⾏车制。
B、辅助线：保证正线运营、合理调度，为空载列车提供折返、停放、检查、转线及出⼊段作业的线路，最⾼限速35km/h◆折返线：线路两端终点站或中间的区域站，准备开⾏折返列车的车站，设置的专供列车改变运⾏⽅向的线路。
◆停车线（每隔3～5站）：临时停放事故列车。
◆渡线（每隔3～5站）：使离开车辆段的故障列车能及时调头返回车辆段。
⽤道岔将上⾏线、下⾏线及折返线连接起来的线路，分为单渡线和交叉渡线。
◆出⼊段线：车辆段与正线连接的线路为车辆段出⼊段线。
◆联络线：沟通两条单独运营线路⽽设置的连接线。
C、车场线：车辆检修作业⽤的线路，⾏车速度较低。
轨道：由钢轨、轨枕、道床、道岔、联接零件及防爬设备组成。
作⽤：引导机车车辆运⾏，直接承受由车轮传来的荷载，并把它传布给路基或桥隧建筑物。
A、钢轨：作⽤：承载及导向、⾏车接触⾯、轨道电路、牵引回流钢轨选型：从运量、城市轨道交通的要求等进⾏技术经济综合⽐选后确定深圳地铁正线、试车线：60kg/m——U75V/⾼碳微钒热轧轨车⼚线：50kg/m——U71Mn热轧轨标长25m钢轨接头（普通接头、焊缝接头）：钢轨与钢轨之间⽤夹板和螺栓连接的地⽅钢轨接头的联结形式按其相对于轨枕位置，可分为悬空式和承垫式两种。
按两股钢轨接头相互位置来分，可分为相对式和相错式两种。
我国⼀般采⽤相对悬空式，即两股钢轨接头左右对齐，同时位于两接头轨枕间。
普通接头、异型接头、绝缘接头等2、轨枕：轨枕承受来⾃钢轨的各向压⼒，并弹性地传布于道床，同时，有效地保持轨道的⼏何形位，特别是轨距和⽅向。
轨枕按其材料和结构分为⽊枕和混凝⼟枕；⼀类⽊枕、⼆类⽊枕和⽊岔枕⼀型枕、⼆型枕、三型枕和宽枕深圳地铁在正线区间轨枕⽬前全部采⽤短轨枕。

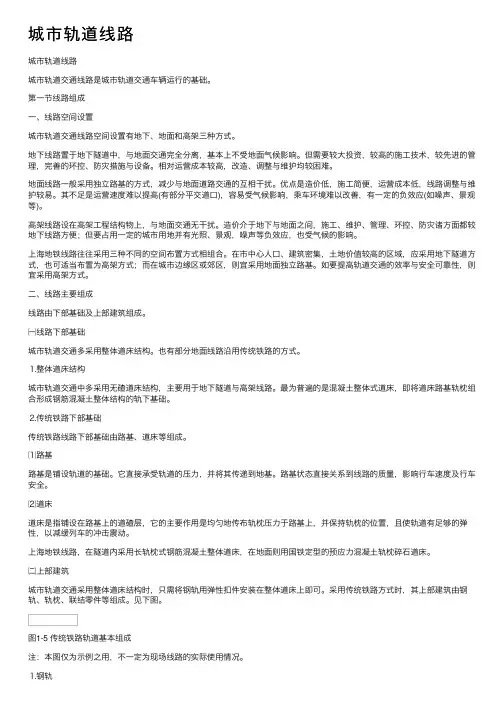

城市轨道线路城市轨道线路城市轨道交通线路是城市轨道交通车辆运⾏的基础。
第⼀节线路组成⼀、线路空间设置城市轨道交通线路空间设置有地下、地⾯和⾼架三种⽅式。
地下线路置于地下隧道中，与地⾯交通完全分离，基本上不受地⾯⽓候影响。
但需要较⼤投资，较⾼的施⼯技术，较先进的管理，完善的环控、防灾措施与设备。
相对运营成本较⾼，改造、调整与维护均较困难。
地⾯线路⼀般采⽤独⽴路基的⽅式，减少与地⾯道路交通的互相⼲扰。
优点是造价低，施⼯简便，运营成本低，线路调整与维护较易。
其不⾜是运营速度难以提⾼(有部分平交道⼝)，容易受⽓候影响，乘车环境难以改善，有⼀定的负效应(如噪声、景观等)。
⾼架线路设在⾼架⼯程结构物上，与地⾯交通⽆⼲扰。
造价介于地下与地⾯之间，施⼯、维护、管理、环控、防灾诸⽅⾯都较地下线路⽅便；但要占⽤⼀定的城市⽤地并有光照、景观，噪声等负效应，也受⽓候的影响。
上海地铁线路往往采⽤三种不同的空间布置⽅式相组合。
在市中⼼⼈⼝、建筑密集，⼟地价值较⾼的区域，应采⽤地下隧道⽅式，也可适当布置为⾼架⽅式；⽽在城市边缘区或郊区，则宜采⽤地⾯独⽴路基。
如要提⾼轨道交通的效率与安全可靠性，则宜采⽤⾼架⽅式。
⼆、线路主要组成线路由下部基础及上部建筑组成。
㈠线路下部基础城市轨道交通多采⽤整体道床结构。
也有部分地⾯线路沿⽤传统铁路的⽅式。
⒈整体道床结构城市轨道交通中多采⽤⽆碴道床结构，主要⽤于地下隧道与⾼架线路。
最为普遍的是混凝⼟整体式道床，即将道床路基轨枕组合形成钢筋混凝⼟整体结构的轨下基础。
⒉传统铁路下部基础传统铁路线路下部基础由路基、道床等组成。
⑴路基路基是铺设轨道的基础。
它直接承受轨道的压⼒，并将其传递到地基。
路基状态直接关系到线路的质量，影响⾏车速度及⾏车安全。
⑵道床道床是指铺设在路基上的道碴层，它的主要作⽤是均匀地传布轨枕压⼒于路基上，并保持轨枕的位置，且使轨道有⾜够的弹性，以减缓列车的冲击震动。
上海地铁线路，在隧道内采⽤长轨枕式钢筋混凝⼟整体道床，在地⾯则⽤国铁定型的预应⼒混凝⼟轨枕碎⽯道床。
1、道岔：是钢轮钢轨系轨道车辆从一股道转入另一股道的线路连接设备。
2、线网密度：指单位人口拥有的线路规模或单位面积上分布的线路规模。
3、线间距：当左右线并行设置、两线路中心线之间的水平距离。
4、折返：列车通过进路改变、道岔转换、经过车站的调车路由一条线路至另一条线路运营的方式。
5、换乘流线：指乘客下车后，换乘轨道交通的客流根据不同线路的换乘方式通过站台、站厅和通道进行换乘，最终到达另一站台上车。
1、纵断面设计影响因素：①地下线结构顶板覆土厚度；②地下管线及构筑物；③地质条件④施工方法⑤排水站设置；⑥桥下净高⑦防洪水位。
2、车站总平面布局设计设置的步骤：①分析影响因素，确定边界条件；②根据功能要求构思总体方案；③确定出入口与风亭数量及位置；④绘制车站总平面布置图。
3、轨道交通线网规划的主要内容：①前提与基础研究。
主要是对城市的人文背景和自然背景进行研究，从中总结指导城市轨道交通线网规划的技术政策和规划原则。
②远景线网规模及其架构。
重点内容包括：线网合理规模、线网架构方案的构思、线网方案客流测试、线网方案分析与综合评价。
③分阶段实施规划。
主要研究的内容包括工程条件、建设顺序、附属设施规划。
4、根据线路位置和客流方向，简述客流换乘站形式：两条线之间的换乘关系一般取决于两条线路的走向和站位条件，在两条交叉的线路上一般采用“十”字换乘、“T”形换乘或“L”形换乘。
在两条平行的线路上，可选择“一”字换乘或“工”字形换乘。
换乘站周围的客流来源和方向是在考虑换乘站关系时要重点考虑的因素，一般来说，“T”形、“L”形、“工”形照顾的客流面比较大，可以使车站的客流吸引范围增大，但其客流换乘条件不如“十”形和“一”形；“十”形和“一”形换乘站可以提供良好的换乘条件，在换乘客流为主的车站应尽可能采用。
5、简述车站站位的选择原则：①方便乘客使用；②与城市道路网及公交线网密切结合；③与旧城房屋和新区土地开发结合；④方便施工，减少拆迁，降低造价；⑤兼顾各车间距离的均匀性。
线路的基本知识与基本概念城市轨道交通是一个集合概念，是在城市及都市圈范围内运行的一种以电力为牵引动力，采用轨道作为车辆导向、以列车编组方式快速高密度运行的大、中动量快速客动方式的总称。
城市轨道交通一般可按其运量和技术特征分为地铁、轻轨和区域快速铁路（包括市郊铁路）三种形式。
这三种形式构成城市轨道交通的主体，各有其适用范围，同时通过衔接换乘，相互补充，形成一个有机的整体，成为城市公共交通体系中的骨干，起着主导客流组织的作用。
线网中各条线路所居位置不同，分担客流强度不等，应分为2～3层次：1、主干线－－贯通城市中心，连接两端的主客流走廊，相对运量大，线路长。
形成基本网络骨架。
2、次干线－－位于某区域的主客流走廊，仅次于主干线地位，并无明显差别。
3、辅助线－－位于市中心核心区边缘的线路，为主干线网络的补充，运量级有一定差距。
SOD的概念交通疏导型，其主要功能是解决城市交通拥堵状况，满足交通需求，使市民能够快速方便地出行。
(广州的1、2、5、6)TOD的概念TOD（Transit-Oriented Development）的核心内容是：以公共交通车站（一般为轨道交通车站）为中心，以适宜的步行距离为半径，在这个范围内混合使用土地，实行中、高密度开发；将覆盖面广、使用选择性强的公共设施围绕车站集中布局，便于居民使用；通过步行、自行车和公交等各种出行方式的高效率换乘，取代汽车在城市中的主导地位。
(广州的3、4)城市轨道交通新线建设的运营规模，按线路远期单向高峰小时客运能力，划分为四个类别、三个量级、两种封闭型式。
各级线路相关技术特征宜按表2确定。
各级线路相关技术特征表2注：1.A、B、L b、D型车和单轨车的技术规格见表5。
C型车技术规格有待研究补充。
1)线路方向及路由选择要考虑的主要因素(1)线路的作用①为城市居民的生产、生活提供交通服务，是修建城市轨道交通系统的主要目的。
在为城市交通服务中，还应包括为城市哪一地区或哪一个方向的客流服务，该项工作由路网规划报告或项目建议书所确定，起讫点和必经点即线路走向体现这一服务目的。
