北邮电磁场实验报告北邮电磁场实验报告引言：电磁场是现代科学中非常重要的一个概念，它对于理解和应用电磁现象具有重要意义。
本次实验旨在通过测量电磁场的强度和方向，探究电磁场的基本特性，并验证电磁场的作用规律。
实验仪器和原理：本次实验使用的仪器包括电磁场强度测量仪、磁力计和直流电源。
电磁场强度测量仪是一种用于测量电磁场强度的仪器，它利用霍尔效应原理测量磁场的大小。
磁力计则是用于测量磁场方向的仪器，它利用磁力对物体的作用原理进行测量。
实验过程和结果：首先，我们将电磁场强度测量仪放置在电磁场中，调整其位置和角度，使其能够测量到电磁场的强度。
然后，通过调节直流电源的电流大小，我们可以改变电磁场的强度。
在不同电流下，我们分别测量了电磁场的强度，并记录下来。
接下来，我们使用磁力计来测量电磁场的方向。
将磁力计放置在电磁场中，调整其位置和角度，使其能够测量到电磁场的方向。
然后，通过改变直流电源的电流方向，我们可以改变电磁场的方向。
在不同电流方向下，我们分别测量了电磁场的方向，并记录下来。
通过实验测量，我们得到了一系列关于电磁场强度和方向的数据。
根据这些数据，我们可以绘制出电磁场的强度和方向分布图。
从分布图中，我们可以看出电磁场的强度随着距离的增加而减小，同时电磁场的方向沿着电流方向形成环状分布。
讨论和分析：通过实验数据的分析，我们可以得出以下结论：电磁场的强度与电流大小成正比，即电流越大，电磁场强度越大；电磁场的方向与电流方向一致，即电流方向决定了电磁场的方向。
这一结论与安培定律相吻合，即安培定律指出电流元产生的磁场与电流元的方向垂直，并且随着距离的增加而减小。
而我们的实验结果也验证了这一规律。
此外，我们还发现电磁场的强度和方向与测量位置和角度有关。
在实验中，我们调整了测量仪器的位置和角度，使其能够准确测量电磁场的强度和方向。
这说明在实际应用中，我们需要合理选择测量位置和角度，以获得准确的测量结果。
结论：通过本次实验，我们深入了解了电磁场的基本特性，并验证了安培定律。
北邮电磁场实验报告北邮电磁场实验报告引言：电磁场是物理学中非常重要的一个概念，它涉及到电荷、电流和磁性物质之间的相互作用。
为了更好地理解电磁场的特性和行为，我们进行了一系列的实验。
本报告将详细介绍我们在北邮进行的电磁场实验及其结果。
实验一：静电场与电势分布在这个实验中，我们使用了一对带电的金属板，通过改变金属板的电荷量和距离，观察了电势分布的变化。
实验结果显示，电势随距离的增加而逐渐降低，符合电势随距离平方反比的规律。
此外，我们还观察到电势在金属板附近的区域呈现出均匀分布的特点。
实验二：磁场与磁力线在这个实验中，我们使用了一根通电导线和一块磁铁，通过改变电流的方向和大小，观察了磁场的行为。
实验结果显示，磁铁产生的磁场呈现出环形磁力线的分布。
当通电导线与磁铁相互作用时，导线会受到磁力的作用，其受力方向与电流方向、磁场方向之间存在一定的关系。
实验三：电磁感应与法拉第电磁感应定律在这个实验中，我们使用了一根通电导线和一个线圈，通过改变导线中的电流和线圈的位置，观察了电磁感应现象。
实验结果显示，当导线中的电流改变时，线圈中会产生感应电流。
根据法拉第电磁感应定律，感应电流的大小与导线中电流变化的速率成正比。
此外，我们还观察到线圈中感应电流的方向与导线中电流变化的方向存在一定的关系。
实验四：电磁波的传播在这个实验中，我们使用了一个发射器和一个接收器，通过改变发射器的频率和接收器的位置，观察了电磁波的传播行为。
实验结果显示，电磁波以波动的形式传播，其传播速度与真空中的光速相同。
此外，我们还观察到电磁波的频率与波长之间存在一定的关系，即频率越高，波长越短。
结论：通过以上实验，我们对电磁场的特性和行为有了更深入的了解。
我们发现电磁场的行为符合一系列的规律和定律，如电势随距离平方反比、磁力线的环形分布、法拉第电磁感应定律等。
这些规律和定律为我们理解电磁场的本质和应用提供了重要的指导。
同时，我们也意识到电磁场在日常生活中的广泛应用，如电磁感应用于发电机、电磁波用于通信等。
微波技术实验报告北邮一、实验目的本实验旨在使学生熟悉微波技术的基本理论，掌握微波器件的测量方法，并通过实际操作加深对微波信号传输、调制和解调等过程的理解。
通过实验，学生能够培养分析问题和解决问题的能力，为将来在微波通信领域的工作打下坚实的基础。
二、实验原理微波技术是利用波长在1毫米至1米之间的电磁波进行信息传输的技术。
微波具有较高的频率和较短的波长，因此能够实现高速数据传输。
在实验中，我们主要研究微波信号的产生、传输、调制和解调等基本过程。
三、实验设备1. 微波信号发生器：用于产生稳定的微波信号。
2. 微波传输线：用于传输微波信号。
3. 微波调制器：用于对微波信号进行调制，实现信号的传输。
4. 微波解调器：用于将调制后的信号还原为原始信号。
5. 微波测量仪器：包括功率计、频率计等，用于测量微波信号的参数。
四、实验内容1. 微波信号的产生与测量：通过微波信号发生器产生微波信号，并使用频率计测量信号的频率。
2. 微波信号的传输：利用微波传输线将信号从一个点传输到另一个点，并观察信号的衰减情况。
3. 微波信号的调制与解调：使用调制器对微波信号进行调制，然后通过解调器将调制后的信号还原。
4. 微波信号的传输特性分析：分析不同条件下微波信号的传输特性，如衰减、反射、折射等。
五、实验步骤1. 打开微波信号发生器，设置合适的频率和功率。
2. 将微波信号发生器的输出端连接到微波传输线的输入端。
3. 测量传输线上的信号强度，并记录数据。
4. 将调制器连接到传输线的输出端，对信号进行调制。
5. 将调制后的信号通过解调器还原，并测量解调后的信号参数。
6. 分析信号在不同传输条件下的特性，如衰减系数、反射率等。
六、实验结果通过本次实验，我们成功地产生了稳定的微波信号，并测量了其频率和功率。
在传输过程中，我们观察到了信号的衰减现象，并记录了不同传输条件下的信号强度。
通过调制和解调过程，我们验证了微波信号的可调制性和可解调性。
篇一：电磁场与微波实验报告波导波长的测量电磁场与微波测量实验报告学院：班级：组员：撰写人：学号：序号：实验二波导波长的测量一、实验内容波导波长的测量【方法一】两点法实验原理如下图所示：按上图连接测量系统，可变电抗可以采用短路片。
当矩形波导（单模传输te10模）终端（z＝0）短路时，将形成驻波状态。
波导内部电场强度（参见图三之坐标系）表达式为：e ＝ey ＝e0 sin（?xa） sin?z在波导宽面中线沿轴线方向开缝的剖面上，电场强度的幅度分布如图三所示。
将探针由缝中插入波导并沿轴向移动，即可检测电场强度的幅度沿轴线方向的分布状态（如波节点和波腹点的位置等）。
yz两点法确定波节点位置将测量线终端短路后，波导内形成驻波状态。
调探针位置旋钮至电压波节点处，选频放大器电流表表头指示值为零，测得两个相邻的电压波节点位置（读得对应的游标卡尺上的刻度值t1和t2），就可求得波导波长为：?g ＝ 2 tmin－tmin由于在电压波节点附近，电场（及对应的晶体检波电流）非常小，导致测量线探针移动“足够长”的距离，选频放大器表头指针都在零处“不动”（实际上是眼睛未察觉出指针有微小移动或指针因惰性未移动），因而很难准确确定电压波节点位置，具体测法如下：把小探针位置调至电压波节点附近，尽量加大选频放大器的灵敏度（减小衰减量），使波节点附近电流变化对位置非常敏感（即小探针位置稍有变化，选频放大器表头指示值就有明显变化）。
记取同一电压波节点两侧电流值相同时小探针所处的两个不同位置，则其平均值即为理论节点位置：1tmin ＝ ? t1 ? t2 ?2最后可得?g ＝ 2 tmin－ tmin （参见图四）【方法二】间接法矩形波导中的h10波，自由波长λ0和波导波长?g满足公式：?g ＝???? 1 ? ? ??2a?2其中：?g＝3?108/f，a＝2.286cm通过实验测出波长，然后利用仪器提供的对照表确定波的频率，利用公式cλ0=确定出λ0，再计算出波导波长?g。
北邮实验报告微波引言微波是一种电磁波，其波长介于红外线和无线电波之间，频率范围在0.3GHz到300GHz之间。
在通信、雷达、烹饪和科学研究等领域中都有广泛的应用。
在本次北邮实验中，我们将对微波进行详细的实验研究，包括微波的产生、传播和接收等方面。
实验目的本次实验的目的是通过实际操作，深入了解微波的特性和应用，掌握微波的基本原理和实验技巧。
实验步骤1. 微波的产生在实验室中，我们使用了一台微波产生器作为实验的起点。
首先，将微波产生器连接到电源上，调节频率和功率到所需的数值。
然后，将微波产生器的输出端连接到实验室的微波传输线上。
2. 微波的传播在传输线的一端，将一根微波天线连接到传输线上。
通过在传输线上调整微波的传播路径、角度和长度，我们可以实现微波的传输和转换。
在传播过程中，我们还观察了微波的反射和折射现象。
3. 微波的接收在传播线的另一端，将一个微波接收器连接到传输线上，以接收并测量传输线上的微波信号。
在接收过程中，我们还研究了微波信号的幅度、频率和相位等特性。
4. 微波的应用在实验的最后阶段，我们探索了微波在通信和雷达系统中的应用。
通过调整频率和功率，我们成功地传输了一个数字信号，并利用雷达系统测量了一个静止目标的距离和速度。
实验结果通过本次实验，我们获得了如下的实验结果：1. 微波产生器的频率和功率对微波的传播和接收都具有重要影响。
调节频率和功率可以改变微波信号的强度和特性。
2. 微波在传输线上的传播路径、角度和长度都会对微波信号的幅度、相位和频率产生影响。
合理地设计和构造传输线可以提高微波的传输效率和保真度。
3. 微波信号的接收和测量需要高灵敏度和高精度的微波接收器和测量仪器。
合理调节接收器的参数可以获得准确的微波信号值。
4. 微波在通信和雷达系统中具有重要的应用。
利用微波技术，可以实现远距离的无线通信和精确测量目标的位置和速度。
结论通过本次实验，我们全面了解了微波的特性和应用。
微波是一种重要的电磁波，具有很多优良特性，如高速传输、高精度测量和无线通信等。
北京邮电大学电磁场与微波测量实验实验三微波驻波比的测量学院：电子工程学院班级： 2011211207组员：邹夫、李贝贝、马睿执笔：李贝贝目录1.实验内容 11.1实验目的 11.2实验设备 12.实验原理 13.实验内容及数据处理 33.1直接法测量驻波系数 33.1.1实验框图 33.1.2实验步骤 33.1.3实验数据 33.2等指示度法测量驻波系数 43.2.1实验框图 43.2.2实验步骤 43.2.3实验数据 44.思考题 55.实验心得与体会 61. 实验内容1.1实验目的1、了解波导测量系统，熟悉基本微波元件的作用。
2、掌握驻波测量线的正确使用和用驻波测量线校准晶体检波器特性的方法。
3、掌握大、中、小电压驻波系数的测量原理和方法。
1.2实验设备1.DH1121C型微波信号源2.DH364A00型3cm测量线2.实验原理1、直接法直接测量沿线驻波的最大点与最小点场强，从而求得驻波系数的方法称为直接法。
若驻波腹点和节点处电表读数分别为Umax、Umin，则电压驻波系数当驻波系数1.55时直接可读出Umax、Umin即可。
当电压驻波系数在1.051.5时，驻波的最大值和最小值相差不大，且不尖锐，不易测准，为了提高测量准确度，可移动探针到几个波节和波腹记录数据，然后取平均值。
2、等指示度法：当被测器件的驻波系数大于10时，由于驻波最大与最小处的电压相差很大，若在驻波最小点处使晶体输出的指示电表上得到明显的偏转，那么在驻波最大点时由于电压较大，往往使晶体的检波特性偏离平方律，这样用直接法测量就会引入很大的误差。
等指示度法是通过测量驻波图形在最小点附近场强的分布规律，从而计算出驻波系数，如图五所示。
若最小点处的电表指示为Z，在最小点两边取等指示点，两等指示度点之间的距离为W，有，设晶体检波律为n，由驻波场的分布公式可以推出： (1)通常取K＝2（二倍最小法），且设n＝2，有 (2)WD图五等指示度法波节点附近场分布当ρ＞10时，上式可简化为 (3)这种方法取k=2时进行测量，所以也称为“二倍最小值”法，或3分贝方法。
电磁场与微波测量实验阻抗测量及匹配技术学院：电子工程学院班号：组员：执笔人：一、实验目的1、掌握利用驻波测量线测量阻抗的原理和方法2、熟悉利用螺钉调配器匹配的方法3、熟悉Smith 圆图的应用二、实验内容1、在测量线给定器件的阻抗和电压驻波系数，并观察其Smith 圆图。
2、在测量线系统中测量给定器件的ZL ，并应用三螺调配器对其进行匹配，使驻波系数小于1.1。
三、实验原理1. 阻抗测量原理微波元件的阻抗参数或者天线的输入阻抗等是微波工程中的主要参数，因而阻抗测量也是重要测量内容之一。
一般情况下，测量的对象可以是膜片、螺钉、滤波器、谐振腔及其它不均匀性等。
在阻抗测量的方法中常采用测量线法。
本实验着重应用测量线技术测量终端型（等效二端网络）微波元件的阻抗。
由传输线理论可知，传输线上任一点的输入阻抗Z in 与其终端负载阻抗Z L 关系为：ltg jZ ltg j Z Z L L in ββ++=1（2.1）其中，0Z 为传输线的特性阻抗，g λπβ/2=为相移常数，l 为至终端负载的距离。
设传输线上第一个电压驻波最小点离终端负载的距离为,min l 电压驻波最小点处的输入阻抗在数值上等于1/ρ即ρ1m in=l inZ（2.2）将min l l =及ρ1=in Z 代入式（2.2），整理得：minmin1l jtg l tg j Z L βρβρ--=（2.3）所以，负载阻抗的测量实质上归结为电压驻波系数ρ及驻波相位min l 值的测量，当测出ρ及min l 后，就能由上式计算负载阻抗Z L 。
但是，这是一个复数运算，在工程上，通常由ρ和min l 从圆图上求出阻抗或导纳来。
电压驻波系数ρ的测量，已在实验一中讨论过了，现在来讨论min l 的测量方法。
由于测量线结构的限制，直接测量终端负载Z L 端面到第一个驻波最小点的距离min l 是比较困难的。
因此实际测量中常用“等效截面法”（以波导测量线系统为例）：首先将测量线终端短路，此时沿线的驻波分布如图2-1 a 所示。
信息与通信工程学院电磁场与微波实验报告实验题目：微波器件设计与仿真班级：姓名：学号：日期：2016.5.18实验二分支线匹配器一、实验目的1.掌握支节匹配器的工作原理2.掌握微带线的基本概念和元件模型3.掌握微带分支线匹配器的设计与仿真二、实验原理1.支节匹配器随着工作频率的提高及相应波长的减小，分立元件的寄生参数效应就变得更加明显，当波长变得明显小于典型的电路元件长度时，分布参数元件替代分立元件而得到广泛应用。
因此，在频率高达以上时，在负载和传输线之间并联或串联分支短截线，代替分立的电抗元件，实现阻抗匹配网络。
常用的匹配电路有：支节匹配器，四分之一波长阻抗变换器，指数线匹配器等。
支节匹配器分单支节、双支节和三支节匹配。
这类匹配器是在主传输线并联适当的电纳（或串联适当的电抗），用附加的反射来抵消主传输线上原来的反射波，以达到匹配的目的。
此电纳或电抗元件常用一终端短路或开路段构成。
2. 微带线从微波制造的观点看，这种调谐电路是方便的，因为不需要集总元件，而且并联调谐短截线特别容易制成微带线或带状线形式。
微带线由于其结构小巧，可用印刷的方法做成平面电路，易于与其它无源和有源微波器件集成等特点，被广泛应用于实际微波电路中。
三、实验内容已知：输入阻抗Zin=75Ω负载阻抗Zl=（64+j75）Ω特性阻抗Z0=75Ω介质基片面性εr=2.55 ,H=1mm假定负载在2GHz时实现匹配，利用图解法设计微带线单支节和双支节匹配网络，假设双支节网络分支线与负载的距离d1=λ/4,两分支线之间的距离为d2=λ/8。
画出几种可能的电路图并且比较输入端反射系数幅值从1.8GHz至2.2GHz的变化。
四、实验步骤1.建立新项目，确定项目频率，步骤同实验1的1-3步。
2.将归一化输入阻抗和负载阻抗所在位置分别标在Y-Smith导纳图上，步骤类似实验1的4-6步。
3.设计单支节匹配网络，在圆图上确定分支z与负载的距离d以及分支线的长度1，根据给定的介质基片、特性阻抗和频率用TXLINE计算微带线物理长度和宽度。

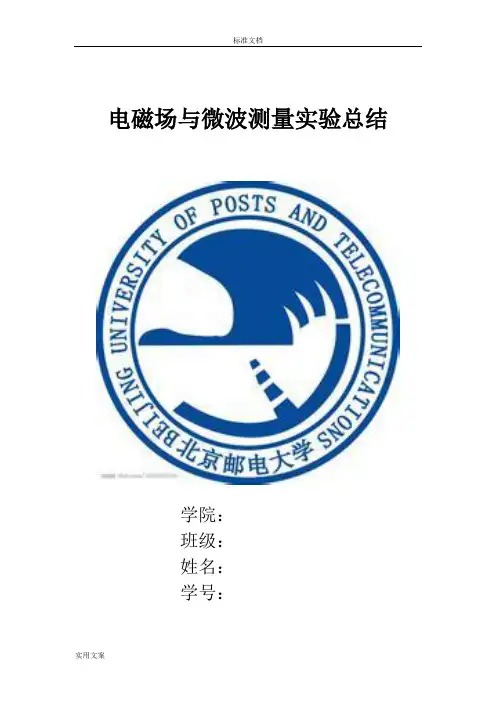

电磁场与微波测量实验总结学院：班级：姓名：学号：一、实验建议八周的电磁场与微波实验让我收获了很多知识与经验，也培养了我实验动手的能力，但与此同时我也发现了实验的一些不足之处，下面是我对部分实验的看法和建议：1、课程安排不太合理微波工程是上学期学的，大家还有比较深刻的印象，对实验原理理解的比较快，实验进行得也比较顺利。
但电磁场是大二学的，已经基本都遗忘了，预习起来比较吃力，理解得也要慢一些。
2、希望学校能加强对实验器材的管理实验中，我们很多次发现许多器件不足，需要各个组之间相互借用，有时还需要等到其他组做完才能继续实验。
这不利于同学们完成实验，而且对于实验室的器材维护也会产生不利的影响。
建议实验室以后加强对于实验器材的管理与维护，同时也加强同学们对实验器材的重视和爱护，共同努力，创造一个更好的实验环境。
3、实验互相干扰太严重由于实验室较小，各组之间的干扰比较严重，几乎每次写实验误差分析的时候都要写上这一点。
其实可以通过合理安排小组进行实验的时间或者扩大实验场地。
二、提出新的实验用微波分光仪测量玻璃厚度1、实验目的深入理解电磁波的反射、折射和叠加2、实验仪器S426型分光仪的改进设备3、实验原理发射波在玻璃表面反射一次，透过玻璃后经反射板反射一次。
当两次反射博得路径相差波长的整数倍的时候，接受喇叭收到的信号最强。
设玻璃厚度为x，可以动板与玻璃距离为d，θ1和θ2分别为入射角和折射角，v1和v2分别为空气中速度和玻璃中速度。
其中θ2可由计算得出，λ、d、θ1均可以测量得到。
为减小实验误差可选取多个入射角进行测量。
玻璃的折射率可参考以下数据。
4、实验内容及步骤（1）将反射板紧贴玻璃，记下此时刻度d1；（2）移动反射板，观察接收信号，当信号出现一次最大值时记下此时刻度d2；（3）继续移动发射板，再次出现最大值时记下刻度d3；（4）更换入射角度，重复以上步骤；（5）将数据填入表格并进行计算。
5、数据记录λ=（d3-d2）*2 d=d2-d1带入公式（3），即可求出x三、实验总结电磁场与微波测量实验是通信工程、电子工程、自动控制、无线技术、微波工程、电磁兼容等专业的一门重要的基础实验课。
信息与通信工程学院电磁场与微波技术实验报告实验二微带分支线匹配器实验目的1．熟悉支节匹配器的匹配原理2．了解微带线的工作原理和实际应用3．掌握Smith图解法设计微带线匹配网络实验原理1.支节匹配器支节匹配器是在主传输线上并联适当的电纳（或者串联适当的电抗），用附加的反射来抵消主传输线上原来的反射波，以达到匹配的目的。
单支节匹配器：调谐时，主要有两个可调参量：距离d和分支线的长度l。
匹配的基本思想是选择d，使其在距离负载d处向主线看去的导纳Y是0+B形式，即=0+B，其中0=1/0 。
并联开路或短路分支线的作用是抵消Y的电纳部分，使总电纳为0 ，实现匹配，因此，并联开路或短路分支线提供的电纳为−B，根据该电纳值确定并联开路或短路分支线的长度l，这样就达到匹配条件。
双支节匹配器：通过增加一支节，改进了单支节匹配器需要调节支节位置的不足，只需调节两个分支线长度，就能够达到匹配（注意双支节匹配不是对任意负载阻抗都能匹配的，即存在一个不能得到匹配的禁区）。
2.微带线微带线是有介质(>1) 和空气混合填充，基片上方是空气，导体带条和接地板之间是介质，可以近似等效为均匀介质填充的传输线，等效介质电常数为，介于1和之间，依赖于基片厚度H和导体宽度W。
而微带线的特性阻抗与其等效介质电常数为、基片厚度H和导体宽度W有关。
实验内容已知：输入阻抗 Zin=75Ω负载阻抗 Zl=（64+j35）Ω特性阻抗 Z0=75Ω介质基片εr=2.55，H=1mm假定负载在2GHz时实现匹配，利用图解法设计微带线单支节和双支节匹配网络，假设双支节网络分支线与负载的距离d1=1/4λ，两分支线之间的距离为d2=1/8λ。
画出几种可能的电路图并且比较输入端反射系数幅度从1.8GHz至2.2GHz的变化。
实验步骤1．根据已知计算出各参量，确定项目频率。
3．设计单枝节匹配网络，在图上确定分支线与负载的距离以及分支线的长度，根据给定的介质基片、特性阻抗和频率用TXLINE计算微带线物理长度和宽度。
邮电大学电子工程学院电磁场微波测量实验5.3微波实验单元项目组员：2015-5-3执笔：目录5.3.1频谱分析仪的使用 (1)一、实验目的 (1)二、实验设备 (1)三、实验原理 (1)四、实验容 (2)A. 单载波信号的频谱测量 (2)B. 带载波信号的杂散测量 (3)C. 相位噪声测量 (4)D. 幅频特性测量 (5)5.3.2衰减器的特性测量 (7)一、实验目的 (7)二、实验仪器 (7)三、实验容 (7)5.3.3定向耦合器特性测量 (8)A. 耦合度测量 (8)B. 插入损耗测量 (9)C. 定向耦合器的隔离度测量 (10)5.3.4滤波器的特性及测量 (11)实验总结 (12)5.3.1频谱分析仪的使用一、实验目的1.了解频谱分析仪的工作原理，熟悉它的使用方法2.了解微波信号发生器的使用方法二、实验设备1.频谱分析仪2.微波信号发生器三、实验原理频谱分析系统主要的功能是在频域里显示输入信号的频谱特性。
频谱分析仪依信号处理方式的不同，一般有两种类型；即时频谱分析仪（Real-Time Spectrum Analyzer）与扫描调谐频谱分析仪（Sweep-Tuned Spectrum Analyzer).即时频率分析仪的功能为在同一瞬间显示频域的信号振幅，其工作原理是针对不同的频率信号而有相对应的滤波器与检知器（Detector)，再经由同步的多工扫描器将信号传送到CRT或液晶等显示仪器上进行显示，其优点是能显示周期性杂散波（Periodic Random Waves）的瞬间反应，其缺点是价昂且性能受限于频宽围，滤波器的数目与最大的多工交换时间（Switching Time).最常用的频谱分析仪是扫描调谐频谱分析仪，其基本结构类似超外差式接收器，工作原理是输入信号经衰减器直接外加到混波器，可调变的本地振荡器经与CRT同步的扫描产生器产生随时间作线性变化的振荡频率，经混波器与输入信号混波降频后的中频信号（IF）再放大，滤波与检波传送到CRT的垂直方向板，因此在CRT的纵轴显示信号振幅与频率的对应关系。
较低的RBW固然有助於不同频率信号的分辨与量测，低的RBW将滤除较高频率的信号成份，导致信号显示时产生失真，失真值与设定的RBW密切相关，较高的RBW固然有助於宽频带信号的侦测，将增加杂讯底层值（Noise Floor），降低量测灵敏度，对於侦测低强度的信号易产生阻碍，因此适当的RBW宽度是正确使用频谱分析仪重要的概念。
四、实验容A.单载波信号的频谱测量a)实验操作步骤1.按照下图连接测试图12.设置微波信号发生器输出指定频率和功率的单载波信号（900MHz、10dBm）3.设置频谱分析仪的中心频率为微波信号发生器的输出频率，设置合适的扫描带宽，适当调整参考电平使频谱图显示在合适的位置。
图24.用峰值搜索功能测量信号的频率和电平，测试数据记录到表4-1中5.用差值光标功能测量信号和噪声的相对电平（信噪比），同时记录频谱分析仪的分辨率和带宽设置b)实验数据记录B.带载波信号的杂散测量a)实验操作步骤1.设置微波信号发生器输出制定频率和功率的正弦波（850MHz、-20dBm）2.设置频谱分析仪的中心频率为微波信号发生器的输出频率，设置合适的扫描带宽，适当调整参考电平使频谱图显示在合适的位置。
3.用频谱分析仪测量输出信号的频率和电平，测试数据记录到表4.2中4.增加频谱分析仪的扫描带宽，如100MHz,用手动设置功能适当减小频谱分析仪的分辨率带宽，观察频谱图的变化，直到观测到杂散信号为止。
图35.在频谱图中确定最大杂散信号，用差值光标功能测量信号和最大杂散信号的相对电平（杂散抑制度）b)实验数据记录c)实验数据分析杂散信号产生原因：过度激励分析仪的输入可能会导致杂散信号。
C.相位噪声测量a)实验操作步骤1.设置微波信号发生器输出指定频率和功率的单载波信号（850MHz、-10dBm）2.设置频谱分析仪的中心频率为微波信号发生器的输出频率，设置扫描带宽为50KHz，设置合适的分辨率带宽和视频带宽，适当调整参考电平使频谱图显示在合适的位置图43.用峰值搜索功能测量信号的频率和电平，测试数据记录到表4.3中4.用差值光标和噪声光标功能测量偏离信号10KHz的相位噪声，测试数据记录到表4.3中5.将扫描带宽设置为500KHz，设置合适的分辨率带宽和扫描带宽，利用同样的方法测量偏离信号100KHz的相位噪声，测试数据记录到表4.3中6.改变输出频率，重复以上测量，测试数据记录到表4.3中b)实验数据记录D.幅频特性测量a)实验操作步骤1.设置微波信号发生器输出指定频率和功率的单载波信号。
2.设置频谱分析仪的中心频率为微波信号发生器的输出频率,设置合适的扫描带宽,适当调整参考电平,使频谱图显示在合适的位置。
3.设置频谱分析仪的轨迹为最大值保持功能。
4.按照一定的步进（0.1MHz），用手动旋钮在指定的频率围（+20MHz）调整微波信号发生器的输出频率，观测频谱分析仪显示的幅频特性曲线。
图55.用峰值搜索功能测量输出信号在指定频带的最高电平，测试数据记录到表4-4中。
6.用差值光标功能测量输出信号在指定频带的幅频特性，测试数据记录到表4-4中。
7.改变测试频率围，重复以上测量，测试数据记录到表5-5中。
b)实验数据记录5.3.2衰减器的特性测量一、实验目的1.熟练掌握频谱分析仪的使用2.了解衰减器对微波信号的衰减机理以及相关特性。
二、实验仪器微波信号发生器、衰减器（10db），频谱分析仪三、实验容A.实验操作步骤1.设置微波信号发生器输出指定频率和功率的单载波信号（如850MHz、-10dBm和-20dBm）。
2.将输入输出电缆短接。
用频谱分析仪测量衰减器的输入信号电平，测试数据记录到表格1中。
3.接入被测衰减器。
用频谱分析仪测量衰减器的输出信号电平，计算衰减器的衰减量以及与标称值得误差，测试数据记录到表格1中。
4.改变微波信号发生器的输出频率，重复以上测量，测试数据记录到表格1中标称值（10dBm）B.实验数据记录C. 实验数据分析因为我们本次实验并没有对应的衰减器，因此使用的衰减器是PIN 衰减器，上面标明的衰减量为>=10dB,而实际上要求用的衰减器其衰减量为10dB ，因此在计算标称误差的时候，是以标准衰减量10dB 来计算的。
相应的数据计算过程如下：衰减量=输出信号电平-输入信号电平;标称误差=衰减量-10;误差率=标称误差/10*100% 误差率在3%-5%之间,实验结果满足要求。
5.3.3定向耦合器特性测量A. 耦合度测量a) 实验操作步骤1. 按照下图连接测试系统：图12. 设置微波信号发生器输出指定频率和功率的单载波信号；3. 将输入和输出电缆短接，用频谱分析仪测量定向耦合器输入端口的输入电平信号，记录测试数据；4. 接入被测定向耦合器，用频谱分析仪测量定向耦合器耦合端口的输出信号电平，计算定向耦合器的耦合度，记录数据； 5.改变测试频率，重复以上操作。
b) 实验数据记录c)实验数据分析设端口1输入功率为P1,端口3输入功率为P3 ，则耦合度L应该为L= P1/P3 ; 转换为dB 值即为L(dB)=10lgL = 10lg P1 - 10lg P3。
根据推导出来的公式和测量数据，可以计算相应的耦合度B.插入损耗测量a)实验操作步骤1.按照如图所示连接测试系统：图22.设置微波信号发生器输出指定频率和功率的单载波信号；3.将输入和输出电缆短接，用频谱分析仪测量定向耦合器输入端口的输入信号电平，记录测试数据；4.接入被测定向耦合器，用频谱分析仪测量定向耦合器输出端口的输出信号电平，计算定向耦合器额插入损耗和传输损耗，记录数据；5.改变测试频率，重复以上操作。
b)实验数据记录设端口1输入功率为P1,端口2输入功率为P2 ，则插入损耗IL应为：IL= -10lgP2/P1= -10lg P2 + 10lg P1。
则相应的插入损耗=端口1输入功率-端口2输入功率传输损耗TL 应该为：TL = -10lgP3/P2= 10lg P2-10lg P3。
则相应的传输损耗=端口2输入功率-端口3输入功率C.定向耦合器的隔离度测量a)实验操作步骤1.按照下图连接测试系统：图32.设置微波信号发生器输出指定频率和功率的单载波信号；3.将输入和输出电缆短接，用频谱分析仪测量并记录定向耦合端口的输入信号电平，记录测量数据；4.接入被测定向耦合器，用频谱分析仪测量定向耦合器输出端口的输出信号电平，计算端口隔离度，记录测量数据；5.改变测试频率，重复以上操作。
b)实验数据记录隔离度的计算公式如下：D=10lgP 3/P 2=10lgP 3-10lgP 2;端口隔离度=耦合端口3输入功率-输入端口2输出功率5.3.4滤波器的特性及测量a) 实验操作步骤1. 按图所示连接测试系统。
2. 设置微波信号发生器输出指定频率和功率的单载波信号（如850MHz 、-20dBm ）.3. 将输入和输出电缆短接。
用频谱分析仪测量衰减器的输入信号电平。
4. 接入被测滤波器。
设置频谱分析仪的中心频率为指定频率（如880MHz ），设置合适的扫描带宽（如80MHz ），适当调整参考电平使频谱图显示在合适的位置。
5.按照一定的步进（如1MHz ），用手动旋钮在指定的频率围（如840~920MHz ）调整微波信号发生器的输出频率，在频谱分析仪上观察扫描带宽是否合适，根据观测结果适当调整频谱分析仪的扫描线。
6. 设置频谱分析仪的轨迹为最大值保持功能（Trace —Trace Type —Max Hold ）。
7.按照一定的步进（如0.1MHz ），用手动旋钮在指定的频率围（如830~870MHz ）调整微波信号发生器的输出频率，在频谱分析仪上观察扫描带宽是否合适，根据观测结果适当调整频谱分析仪的扫描线。
8. 根据频谱分析仪显示的幅频特性曲线，测量并计算滤波器的中心频率、3db 带宽、插入损耗、带波动。
裙带带宽、带外抑制度等指标，测量数据记录在数据表格中。
9.将滤波器的输入和输出端口互换、重复上述测量。
观察幅频特性曲线的变化并进行分析。
滤波器 频谱分析仪微波信号发生器b)幅频特性曲线图2 带通滤波器的幅频特性曲线c)实验数据分析实验总结本次实验重点在与频谱分析仪的使用和衰减器、定向耦合器、滤波器的特性及测量。
实验过程中我们遇到了一些困难，对频谱分析仪的使用有了新的了解。
频谱仪可以以图示化的方式显示设定频率围的射频信号，信号越强，频谱仪显示的幅度也越大。
在使用过程中，合适的分辨率带宽RBW能让我们更好地观察频谱仪的波形，得到较为精准的数据和结论。
实验重复性略高，但是我们在这个过程中轮流练习了频谱分析仪的使用要点。
