下载文档原格式

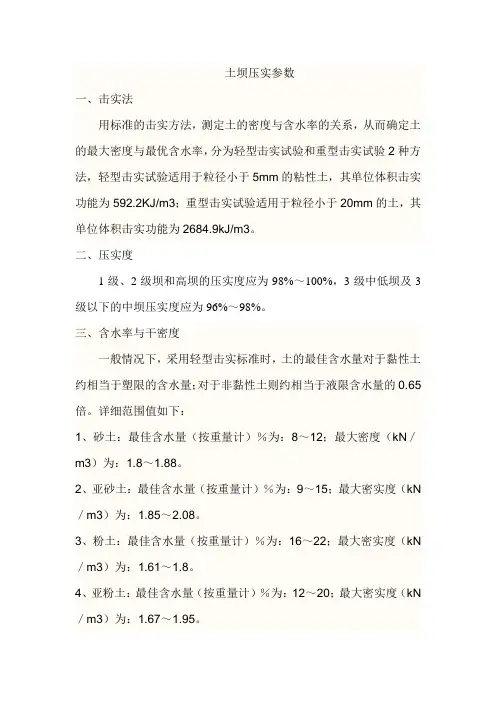

土坝压实参数
一、击实法
用标准的击实方法，测定土的密度与含水率的关系，从而确定土的最大密度与最优含水率，分为轻型击实试验和重型击实试验2种方法，轻型击实试验适用于粒径小于5mm的粘性土，其单位体积击实功能为592.2KJ/m3；重型击实试验适用于粒径小于20mm的土，其单位体积击实功能为2684.9kJ/m3。
二、压实度
1级、2级坝和高坝的压实度应为98%～100%，3级中低坝及3级以下的中坝压实度应为96%～98%。
三、含水率与干密度
一般情况下，采用轻型击实标准时，土的最佳含水量对于黏性土约相当于塑限的含水量；对于非黏性土则约相当于液限含水量的0.65倍。
详细范围值如下：
1、砂土：最佳含水量（按重量计）％为：8～12；最大密度（kN／m3）为：1.8～1.88。
2、亚砂土：最佳含水量（按重量计）％为：9～15；最大密实度（kN ／m3）为：1.85～2.08。
3、粉土：最佳含水量（按重量计）％为：16～22；最大密实度（kN ／m3）为：1.61～1.8。
4、亚粉土：最佳含水量（按重量计）％为：12～20；最大密实度（kN ／m3）为：1.67～1.95。
5、黏土：最佳含水量（按重量计）％为：15～25及以上；最大密实度（kN／m3）为：1.58～1.7。
注：当采用重型击实时，其最大密实度平均要提高10%，最佳含水量约减少3.5%（绝对值）。

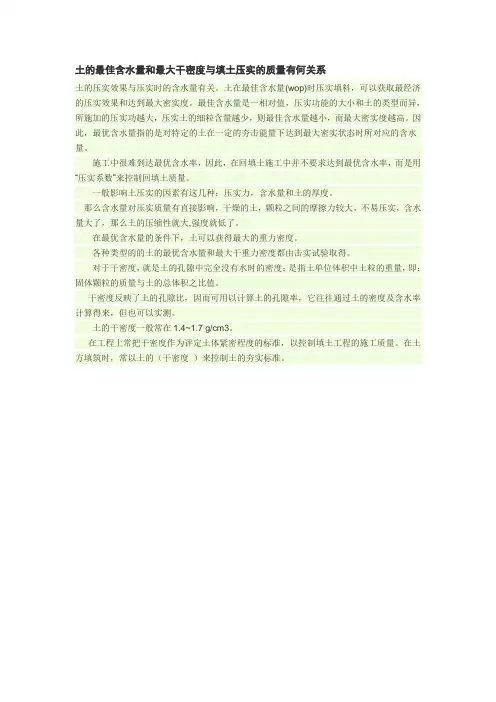

土的最佳含水量和最大干密度与填土压实的质量有何关系土的压实效果与压实时的含水量有关。
土在最佳含水量(wop)时压实填料，可以获取最经济的压实效果和达到最大密实度。
最佳含水量是一相对值，压实功能的大小和土的类型而异，所施加的压实功越大，压实土的细粒含量越少，则最佳含水量越小，而最大密实度越高。
因此，最优含水量指的是对特定的土在一定的夯击能量下达到最大密实状态时所对应的含水量。
施工中很难到达最优含水率，因此，在回填土施工中并不要求达到最优含水率，而是用“压实系数”来控制回填土质量。
一般影响土压实的因素有这几种：压实力，含水量和土的厚度。
那么含水量对压实质量有直接影响，干燥的土，颗粒之间的摩擦力较大，不易压实，含水量大了，那么土的压缩性就大,强度就低了。
在最优含水量的条件下，土可以获得最大的重力密度。
各种类型的的土的最优含水量和最大干重力密度都由击实试验取得。
对于干密度，就是土的孔隙中完全没有水时的密度；是指土单位体积中土粒的重量，即：固体颗粒的质量与土的总体积之比值。
干密度反映了土的孔隙比，因而可用以计算土的孔隙率，它往往通过土的密度及含水率计算得来，但也可以实测。
土的干密度一般常在1.4~1.7 g/cm3。
在工程上常把干密度作为评定土体紧密程度的标准，以控制填土工程的施工质量。
在土方填筑时，常以土的（干密度）来控制土的夯实标准。
名句赏析！！！！！不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。
____佚名《越人歌》人生若只如初见，何事秋风悲画扇。
____纳兰性德《木兰词·拟古决绝词柬友》十年生死两茫茫，不思量，自难忘。
____苏轼《江城子·乙卯正月二十日夜记梦》只愿君心似我心，定不负相思意。
____李之仪《卜算子·我住长江头》玲珑骰子安红豆，入骨相思知不知。
____温庭筠《南歌子词二首/ 新添声杨柳枝词》曾经沧海难为水，除却巫山不是云。
土工击实试验影响因素分析前言：击实实验是模拟现场施工条件决定土的最大干密度及最佳含水率的一种实验方法。
其目的是了解土的击实特性，改善土的工程性质，提高土的抗剪强度，降低土的压缩性及渗透性，以使其满足工程的要求。
虽然，各规范中对室内击实实验的规定在总体上一致，但在一些细节上有所不同，这样就造成试验者对其处理的方式不一样。
因此，为了更好的指导实践，笔者就击实实验的主要影响因素进行分析讨论。
1、击实标准的影响土的最大干密度和最佳含水率是随击实功和击实条件而变化的。
随着击实功的增加，最大干密度增大，而最佳含水率则减少。
因此，各国都规定某一击实功作为击实实验的标准。
公路土工实验规程中规定轻型击实及重型击实两种标准，轻型击实适用于粒径小于20mm的粘性土，采用三层击实时，其单位体积击实功为598.2kJ/m3；而重型击实适用于粒径大于20mm的土，采用三层击实时，其单位体积击实功为2687.0kJ/ m3；同一种土由于击实功及压实条件不同，其实验结果是不一样的。
表1为同一种土分别采用轻型击实及重型击实两种击实标准所得的实验结果。
从表1可以看出，同一种土随着击实功的增加，最大干密度增大，最佳含水率减少。
轻型击实、重型击实实验结果表1土名称实验方法击实层数每层击数击实功/（kJ/ m3）W Op /% ρdmax/（g/cm3）黄土轻型击实 3 27 598.2 17.6 1.80黄土重型击实 3 27 2687.0 11.3 2.032、土样准备方法的影响土样准备方法不同，所得的击实试验结果就不同。
对比不同准备土样进行试验结果表明（表2），最大干密度以烘干土样最小，风干土样次之，天然土样最大。
根据土体压缩实质，因为在烘干过程中，土体颗粒间封闭气泡随着水分散失而逐渐消失，击实功能主要由土体颗粒承担，从而土体发生永久性体积变化，得到较高的干密度。
而在湿法制料或风干法制料过程中，土体内部封闭气泡绝大部分得以保存，这样很大一部分击实功由孔隙气体分担，转化为孔隙压力，击实时气泡体积减小只是短暂的，土体颗粒实际所受击实功并不大，仅能是颗粒更高程度地向上排列，土体击实后回弹量较大，很难发生显著的永久性体积变形，得到的干密度显然比烘干法击实试验所得的干密度小，能达到的密实度相对比较小，压实效果较差。
击实试验过程中最大干密度和最优含水率影响因素分析摘要：在工程建设中，为了提高填土的强度，增加土的密实度，降低其透水性和压缩性，常将填土夯实。
夯实土样是最简单易行的土质改良方法，土样经夯实后，土体变得密实又坚硬，对工程很有利，所以工程上利用干密度作为夯实的质量检验指标。
室内击实试验就是模拟工程现场的夯实原理，利用标准化的击实仪和操作规程，对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最优含水率，作为选择填土密度、夯实次数等主要依据。
在击实试验的过程中，影响土的最优含水率和最大干密度因素较多，通过对这些影响因素的分析，提高土的击实效果，达到击实试验的目的。
关键词：击实试验压实最大干密度最优含水率在工程建设中，经常遇到填土压实的问题，例如修筑道路、堤坝、飞机场、运动场、挡土墙、埋设管道、建筑物地基的回填等。
为了提高填土的强度，增加土的密实度，降低其透水性和压缩性，通常用分层压实的办法来处理地基，通过对土的最优含水率和最大干密度的研究来提高土的击实效果。
土的最优含水率和最大干密度可用室内击实试验来测得，室内击实试验采用击实仪法，是用锤击实土，使土密度增大，测定土样在一定压实功能作用下达到最大密度时的含水率(最优含水率)和此时的干密度(最大干密度)，借以了解土的压实特性，作为选择填土密度、施工方法、机械碾压或夯实次数以及压实工具等的主要依据。
试验时将符合有关标准规范要求的同一种土，配制成若干份不同含水率的试样，用同样的压实能量分别对每一份试样进行击实后，测定各试样击实后的含水率w和干密度ρd，从而绘制含水率与干密度关系曲线，此关系曲线称为压实曲线，如图1所示。
在压实曲线上的干密度的峰值，称为最大干密度ρdmax；与之相对应的含水率，称为最优含水率Wo，它表示在击实功能一定的情况下，达到最大干密度时的含水率。
图1 压实曲线目前国内常用的室内击实试验方法有轻型击实试验和重型击实试验两种。
轻型击实试验方法主要适用于水库、堤防、铁路路基填土；重型击实试验方法主要适用于高等级公路填土和机场跑道等。
填料最佳含水率的检测方法主要包括以下四种：
1. 轻型击实法：该方法适用于粒径不大于20mm的土。
2. 重型击实法：该方法适用于粒径不大于40mm的土。
3. 振动台法：该方法采用振动方法测定土的最大干密度，适用于通过0.075mm标准筛的干颗粒质量百分数不大于15%无黏性自由排水粗粒土和巨粒土。
4. 表面振动击实仪法：该方法相对容易，且更接近于现场振动碾压的实际情况，也适用于通过0.075mm标准筛的干颗粒质量百分数不大于15%无黏性自由排水粗粒土和巨粒土。
对于最大颗粒大于60mm的巨粒土，因受试筒允许最大粒径的限制，应按相似级配法制备缩小粒径的系列模型试料。
以上就是填料最佳含水率的检测方法，希望能够帮助到您。
土的最大干密度和最佳含水量试验要点（击实试验GB/T 50123-1999）一、分类和试验范围：本试验分为轻型击实和重型击实。
轻型击实试验适用于粒径小于5mm的粘性土。
重型击实试验适用于粒径不大于20mm的土。
采用三层击实时，最大粒径不大于40mm。
二、击实功率：轻型击实试验的单位体积击实功应为592.2KJ/m3，重型击实试验的单位体积击实功应为2684.9KJ/m3。
三、设备要求：1.击实仪的击锤应配导筒，击锤与导筒间应有足够的间隙使锤能自由下落；电动操作的击锤必须有控制落距的跟踪装置和锤击点按一定角度（轻型53.5°，重型45°）均匀分布的装置（重型击实仪中心点每圈要加一击）。
2 .天平：称量200g,最小分度值0.01g。
3.台秤:称量10g,最小分度值5g。
4.标准筛：孔径为20mm、40mm和5mm。
5.试样推出器：宜用螺旋式千斤顶或液压式千斤顶，如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。
四、试样制备方法：试样制备分为干法和湿法两种。
1 干法制备试样应按下列步骤进行，用四分法取代表性土样20g(重型为50kg),风干碾碎,过5mm(重型过20mm或40mm)筛,将筛下土样拌匀,并测定土样的风干含水率。
根据土的塑限预估最优含水率,并按本标准第3.1.6条4、5款的步骤制备5个不同含水率的一组试样，相邻2个含水率的差值宜为2%。
注：轻型击实中5个含水率中应有2个大于塑限，2个小于塑限，1个接近塑限。
2 湿法制备试样应按下列步骤进行，取天然含水率的代表性土样20kg(重型为50kg)碾碎,过5mm筛(重型过20mm或40mm),将筛下土样拌匀,并测定土样的天然含水率。
根据土样的塑限预估最优含水率，按本条1款注的原则选择至少5个含水率的土样，分别将天然含水率的土样风干或加水进行制备，应使制备好的土样水分均匀分布。
五、试验步骤：击实试验应按下列步骤进行：1 将击实仪平稳置于刚性基础上，击实筒与底座联接好，安装好护筒，在击实筒内壁均匀涂一薄层润滑油。
影响击实试验中最大干密度和最佳含水率的因素分析王红博发布时间：2021-09-14T07:05:53.668Z 来源：《防护工程》2021年17期作者：王红博吴帅屈旭宁王伟张强[导读] ：本文针对击实试验过程中可能对最大干密度和最佳含水率产生影响的因素进行了详细的分析，进行分析的角度是土样多次使用及试样分层高度和试样的均匀性等。
希望这篇文章能够为土工击实标准试验提供理论依据。
王红博吴帅屈旭宁王伟张强中国建筑一局（集团）有限公司西北分公司陕西西安 710000摘要：本文针对击实试验过程中可能对最大干密度和最佳含水率产生影响的因素进行了详细的分析，进行分析的角度是土样多次使用及试样分层高度和试样的均匀性等。
希望这篇文章能够为土工击实标准试验提供理论依据。
关键词：影响条件；土样多次使用；分层高度；试样均匀性引言在路基施工的过程中，将土当做回填材料是十分常见的，那么填土的压实问题就不得不进行面对，举个例子：在公路、运动场、路基、飞机场等地方，为了增强用作回填物的承载能力，提升土质的整体密实度，减弱其压缩能力和透水能力，应该根据施工工艺或图纸设计要求，使用重锤夯实、机器滚动压实或者是通过振动等技术来将填土进行相应的压实，达到符合设计要求的压实度。
正常情况下，采用最大干密度来对土的击实程度来进行表示，而相应的击实情况下最大干密度对应的含水率便是最佳含水率。
就现在的情况来看，想要了解回填土击实特征最有效最实用的方式是室内的击实试验，试验可以获得更准确的最大干密度和最佳含水率，因此基于这两个数据，可以了解土壤的压实特性。
有两种类型的室内压实试验，一种是轻型击实试验，另一种是重型击实试验。
下面便利用了一个实际的工程作为例子，来对这些问题进行详细的分析和阐述。
1 影响条件击实顾名思义就是对土进行类似于压实的操作。
具体是指，借助一些外物的力量或者是其他的击实能量，让土颗粒的排列变的更加的规范整齐，达到土颗粒之间的缝隙缩小的效果，而密实度也随之增加，这样回填土的硬度和密度才会符合标准要求。
土的最佳含水量和最大干密度与填土压实的质量有何关系
土的压实效果与压实时的含水量有关。
土在最佳含水量(wop)时压实填料，可以获取最经济的压实效果和达到最大密实度。
最佳含水量是一相对值，压实功能的大小和土的类型而异，所施加的压实功越大，压实土的细粒含量越少，则最佳含水量越小，而最大密实度越高。
因此，最优含水量指的是对特定的土在一定的夯击能量下达到最大密实状态时所对应的含水量。
施工中很难到达最优含水率，因此，在回填土施工中并不要求达到最优含水率，而是用“压实系数”来控制回填土质量。
一般影响土压实的因素有这几种：压实力，含水量和土的厚度。
那么含水量对压实质量有直接影响，干燥的土，颗粒之间的摩擦力较大，不易压实，含水量大了，那么土的压缩性就大,强度就低了。
在最优含水量的条件下，土可以获得最大的重力密度。
各种类型的的土的最优含水量和最大干重力密度都由击实试验取得。
对于干密度，就是土的孔隙中完全没有水时的密度；是指土单位体积中土粒的重量，即：固体颗粒的质量与土的总体积之比值。
干密度反映了土的孔隙比，因而可用以计算土的孔隙率，它往往通过土的密度及含水率计算得来，但也可以实测。
土的干密度一般常在1.4~1.7 g/cm3。
在工程上常把干密度作为评定土体紧密程度的标准，以控制填土工程的施工质量。
在土方填筑时，常以土的（干密度）来控制土的夯实标准。
土的最大干密度和最佳含水量试验要点（击实试验GB/T 50123-1999）一、分类和试验范围：本试验分为轻型击实和重型击实。
轻型击实试验适用于粒径小于5mm的粘性土。
重型击实试验适用于粒径不大于20mm的土。
采用三层击实时，最大粒径不大于40mm。
二、击实功率：轻型击实试验的单位体积击实功应为592.2KJ/m3，重型击实试验的单位体积击实功应为2684.9KJ/m3。
三、设备要求：1.击实仪的击锤应配导筒，击锤与导筒间应有足够的间隙使锤能自由下落；电动操作的击锤必须有控制落距的跟踪装置和锤击点按一定角度（轻型53.5°，重型45°）均匀分布的装置（重型击实仪中心点每圈要加一击）。
2 .天平：称量200g,最小分度值0.01g。
3.台秤:称量10g,最小分度值5g。
4.标准筛：孔径为20mm、40mm和5m m。
5.试样推出器：宜用螺旋式千斤顶或液压式千斤顶，如无此类装置，亦可用刮刀和修土刀从击实筒中取出试样。
四、试样制备方法：试样制备分为干法和湿法两种。
1 干法制备试样应按下列步骤进行，用四分法取代表性土样20g(重型为50kg),风干碾碎,过5mm(重型过20mm或40mm)筛,将筛下土样拌匀,并测定土样的风干含水率。
根据土的塑限预估最优含水率,并按本标准第3.1.6条4、5款的步骤制备5个不同含水率的一组试样，相邻2个含水率的差值宜为2%。
注：轻型击实中5个含水率中应有2个大于塑限，2个小于塑限，1个接近塑限。
2 湿法制备试样应按下列步骤进行，取天然含水率的代表性土样20kg(重型为50kg)碾碎,过5mm筛(重型过20mm或40mm),将筛下土样拌匀,并测定土样的天然含水率。
根据土样的塑限预估最优含水率，按本条1款注的原则选择至少5个含水率的土样，分别将天然含水率的土样风干或加水进行制备，应使制备好的土样水分均匀分布。
什么是土的最大干密度和最佳含水率[工程自然科学]悬赏点数10 1个回答826次浏览山东过客2009-5-15 15:09:53 122.5.153.* 举报什么是土的最大干密度和最佳含水率回答登录并发表回答取消在谷歌搜索什么是土的最大干密度和最佳含水率回答按时间排序按投票数排序huliiou882009-5-15 15:10:36 219.137.213.* 举报1、最佳含水量的估算将要测定的土样，用手轻轻的捏成团，在1米高处自由下落，若土团自由散开，则此时含水量即接近最佳含水量；若土团不易散开，则说明土的含水量偏大，若捏不成团，则说明土的含水量偏小。
按上述的判断标准，可随时估计各类土的大约的最佳含水量（无粘性的砂土除外）。
2、土击实试验中最大干密度的估算（土样含水量测定之前）先按上述方法估算某一土样的最佳含水量，并以此含水量按一定间隔递增或递减，估计几个最佳含水量周围（即接近最佳含水量）的含水量。
一般可先估3~5个，然后按这几个估计含水量按规范配制土样、焖土，接着由最接近最佳含水量的那个土样（即估算的最佳含水量）开始击实并记录筒加湿土重，同时取样测含水量。
再击附近另一土样，记录筒加湿土重，取样测含水量。
由于土在一定的击实工作用下，只当土的含水量为某一定值（最佳含水量）时，土才能被击实到最大干密度。
若土含水量小于或大于最佳含水量时，则所得的干密度都小于最大值的这个特性。
击实这两个土样后，根据估计含水量按ρ=m/ν，ρd=ρ/（1+W）初步估计其干密度ρd1、ρd2，并作比较，若ρd1>ρd2，则往ρd1方向再击一土样，并按相同方法估算出ρd3，若结果ρd3<ρd1即ρd3<ρd1且ρd1>ρd2此时便可估算出最大干密度ρdmax ≈ρd1或较接近ρd1，为下一步击实提参考数据。
相反若ρd1<ρd2，则往ρd2方向再击一土样，其他依此类推。
上述估算方法对于指导击实试验作用很大，一般只需击三个土样，便可初步估算最佳含水量及最大干密度。
击实试验一、试验目的在标准击实方法下测定土的最大干密度和最优含水率，为控制路堤、土坝或填土地基等的密实度及质量评价，提供重要依据。
二、基本原理击实仪法是用锤击，使土密度增大，目的是在室内利用击实仪，测定土样在一定击实功能作用下达到最大密度时的含水率（最优含水率）和此时的干密度（最大干密度），借以了解土的压实特性。
目前国内常用的击实方法有两种：（1）轻型击实：适用于粒径小于5mm的细粒土，锤底直径为51mm，击锤质量为，落距为305mm，单位体积击实功为m3；分3层夯实，每层25击。
（2）重型击实：适用于粒径不大于40mm的土。
击实筒内径为152mm，筒高116mm，击锤质量为，落距为457mm，单位体积击实功为3m（其他与轻型击实相同）；分5层击实，每层56击。
三、仪器设备（1）击实仪（图6-1）：主要由击实筒和击锤组成。
（2）天平：称量为200g，感量为；称量为2kg，感量为1g；（3）台秤：称量为l0kg，感量为5g；（4）推土器；（5）筛：孔径为5mm；图6-1 击实仪1-击实筒；2-护筒；3-导筒；（6）其它：喷水设备、碾土设备、修土刀、小量筒、盛土盘、测含水率设备及保温设备等。
四、操作步骤1、取一定量的代表性风干土样，对于轻型击实试验为20kg ，对于重型击实试验为50kg 。
2、将风干土样碾碎后过5mm 的筛（轻型击实试验）或过20mm 的筛（重型击实试验），将筛下的土样搅匀，并测定土样的风干含水率。
3、根据土的塑限预估最优含水率，加水湿润制备不少于5个含水率的试样，含水率一次相差为2%，且其中有两个含水率大于塑限，两个含水率小于塑限，一个含水率接近塑限。
按式(6-1)计算制备试样所需的加水量：)()1(000w w w m m w -⨯+= (6-1)式中，w m 为所需的加水量(g)；0m 为风干土样质量(g)；0w 为风干土样含水率，按小数计；w 为要求达到的含水率，按小数计。
各种土样的最大干密度和最佳含水率大致在什么范围
一、采用不同的击实方法，其所对应的最大干密度和最佳含水率是有一定差异的，一般而言，重型比轻型击实试验所获得的最大干密度，平均提高约9.9%，而最佳含水量平均降低约3.5%（绝对值）。
即击实功能愈大，土的最佳含水量愈小，而最大干密度及强度愈高。
另外，采用重型击实标准后，土基压实度至少可增加6%，而处理过后的土层强度可以提高32%以上。
二、一般情况下，采用轻型击实标准时，土的最佳含水量对于黏性土约相当于塑限的含水量；对于非黏性土则约相当于液限含水量的0.65倍。
表2-1 土的渗透系数参考值
土的渗透系数参考表2-5
详细范围值如下：
1、砂土：最佳含水量（按重量计）％为：8～12；最大密度（kN／m3）为：1.8～1.88。
2、亚砂土：最佳含水量（按重量计）％为：9～15；最大密实度（kN ／m3）为：1.85～2.08。
3、粉土：最佳含水量（按重量计）％为：16～22；最大密实度（kN ／m3）为：1.61～1.8。
4、亚粉土：最佳含水量（按重量计）％为：12～20；最大密实度（kN ／m3）为：1.67～1.95。
5、黏土：最佳含水量（按重量计）％为：15～25及以上；最大密实度（kN／m3）为：1.58～1.7。
注：当采用重型击实时，其最大密实度平均要提高10%，最佳含水量约减少3.5%（绝对值）。
标准击实试验干密度和含水率的数值分析方法发布者：中煤30处王玥明中煤三建试验检测有限责任公司李桂云发布时间：2006-11-17 10:29:00内容摘要关键词:击实试验;最大干密度;最佳含水率;数值分析摘要：在土木工程建设基础回填及公路填方路基工程中，土的最大干密度和最佳含水量是工程施工质量控制的两个重要因素，是回填土压实度的主要判定指标。
规范推荐通过绘制- 曲线图的求解方法，实验数据计算而得数据大多是离散的，因而曲线的任意性空间较大，在大多数情况下存在人为误差，不能绘制出合理的标准曲线，本文提出了利用最小二乘法求解拟合方程并绘制逼近曲线，从而理论求解最大干密度和最佳含水量。
正文文字大小：大中小前言压实度是控制公路工程质量的主要技术指标之一,压实度可靠的一个重要前提就是要求最大干密度准确并与测点实际干密度相对应.做标准击实试验的目的是为了获取填筑土的最大干密度和相应的最佳含水量, 按照《公路土工试验规程》（JTJ051）的规定，土的最大干密度和最佳含水量是根据击实试验结果，手工绘制- 曲线图，按曲线的峰值点来确定。
而此项试验的结果受人为因素影响较大, 往往因不同试验人员的经验、对数据的处理方法、绘制比例等，导致求解的最大干密度和最佳含水量结果差异较大，得出的标准密度往往偏离其真实值，以至于施工中出现压实度总是不合格或压实度大于100%的现象。
不能正确指导施工，从而引起质量事故。
笔者结合工程实例, 对上述击实试验数据处理和绘图存在的问题，结合数值分析原理和工科数学求极值的方法，提出了按最小二乘原则确定对应试验数据的拟合曲线，从而为理论求解最大干密度和最佳含水量提供了依据，并给示例进行计算。
1 击实试验数据处理的常规方法分析1．1《公路土工试验规程》规定以干密度为纵坐标,含水量为横坐标,绘制干密度及含水率的关系曲线,曲线上的峰值点坐标分别为最大干密度和最优含水率(图#).如果曲线不能绘制出明显的峰值点,应进行补点或重做.但在试验过程中存在两个问题:同一组试验数据,可以绘制出明显的峰值点,也可以绘制不出明显的峰值点,这样将导致不同的人在处理数据时对是否需要重做或补点有不同的判断.同时,同一组试验数据,不同的人会绘制出不同的曲线,导致最大干密度和最优含水率产生偏差,而这些误差正是在处理数据时无法避免的。
