直齿圆柱齿轮工艺及夹具设计对于直齿圆柱齿轮的工艺设计，首先需要进行齿轮的结构设计，确定齿轮的模数、齿数、压力角等参数。
然后，根据齿轮的类型和尺寸，选择合适的加工工艺。
一般情况下，直齿圆柱齿轮的加工工艺包括车削、铣削和磨削等过程。
下面，我将分别介绍这些工艺的具体步骤。
1.车削加工：车削是直齿圆柱齿轮加工的主要方法之一、车削加工需要使用齿轮车削机，通过将刀具沿齿轮的螺旋线进行切削来加工齿轮齿面。
车削加工的关键是确定好刀具的进给量和切削速度，以保证齿轮齿面的质量和精度。
2.铣削加工：铣削是直齿圆柱齿轮加工的另一种常用方法。
铣削加工需要使用齿轮铣床，通过将刀具沿齿轮的齿廓进行切削来加工齿轮齿面。
铣削加工通常采用刀具分多次切削的方式，以提高加工效率和保证齿轮齿面的质量。
3.磨削加工：磨削是直齿圆柱齿轮加工的最后一道工序。
磨削加工需要使用齿轮磨床，通过将砂轮沿齿轮的齿廓进行磨削来加工齿轮齿面。
磨削加工可以大大提高齿轮的精度和光洁度，达到高精密要求。
除了工艺设计，夹具设计也是直齿圆柱齿轮加工中不可忽视的一环。
夹具的设计应根据齿轮的类型和尺寸来确定，以确保齿轮在加工过程中的稳定性和精度。
常见的齿轮夹具包括顶夹具、侧夹具和中心夹具等。
在夹具设计过程中，需要考虑夹紧力、夹紧方式、夹紧面形状等因素，以提高夹具的稳定性和工作效率。
综上所述，直齿圆柱齿轮的工艺及夹具设计对于保证齿轮加工质量和提高生产效率至关重要。
在工艺设计中，需要选择合适的加工工艺，并控制好加工参数，以确保齿轮的精度和光洁度。
在夹具设计中，需要根据齿轮的类型和尺寸，设计合理的夹具结构和夹紧方式，以提高夹具的稳定性和工作效率。

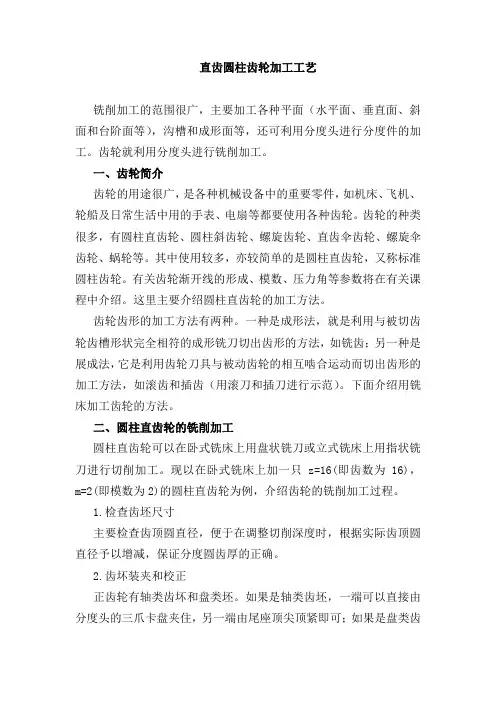

直齿圆柱齿轮加工工艺铣削加工的范围很广，主要加工各种平面（水平面、垂直面、斜面和台阶面等），沟槽和成形面等，还可利用分度头进行分度件的加工。
齿轮就利用分度头进行铣削加工。
一、齿轮简介齿轮的用途很广，是各种机械设备中的重要零件，如机床、飞机、轮船及日常生活中用的手表、电扇等都要使用各种齿轮。
齿轮的种类很多，有圆柱直齿轮、圆柱斜齿轮、螺旋齿轮、直齿伞齿轮、螺旋伞齿轮、蜗轮等。
其中使用较多，亦较简单的是圆柱直齿轮，又称标准圆柱齿轮。
有关齿轮渐开线的形成、模数、压力角等参数将在有关课程中介绍。
这里主要介绍圆柱直齿轮的加工方法。

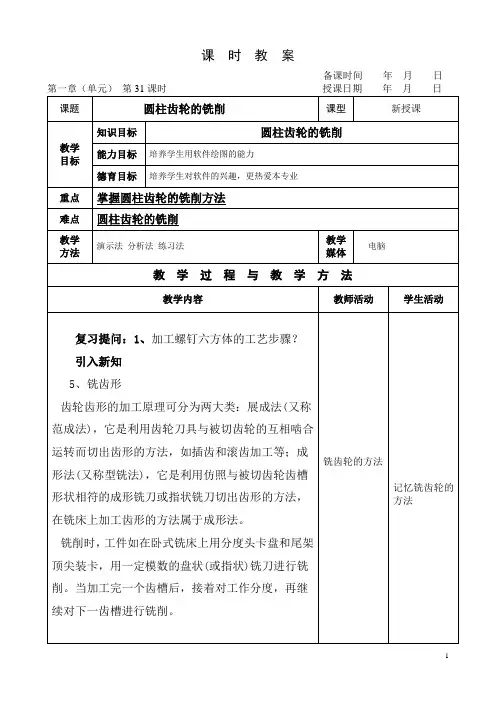

齿轮齿形的加工方法有两种。
一种是成形法，就是利用与被切齿轮齿槽形状完全相符的成形铣刀切出齿形的方法，如铣齿；另一种是展成法，它是利用齿轮刀具与被动齿轮的相互啮合运动而切出齿形的加工方法，如滚齿和插齿（用滚刀和插刀进行示范）。
下面介绍用铣床加工齿轮的方法。

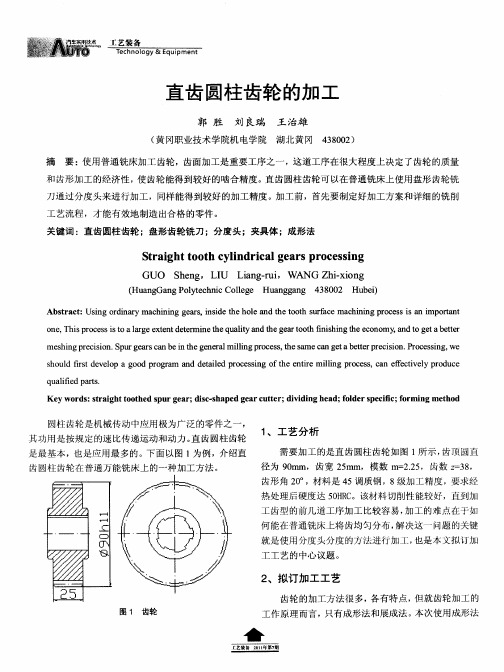

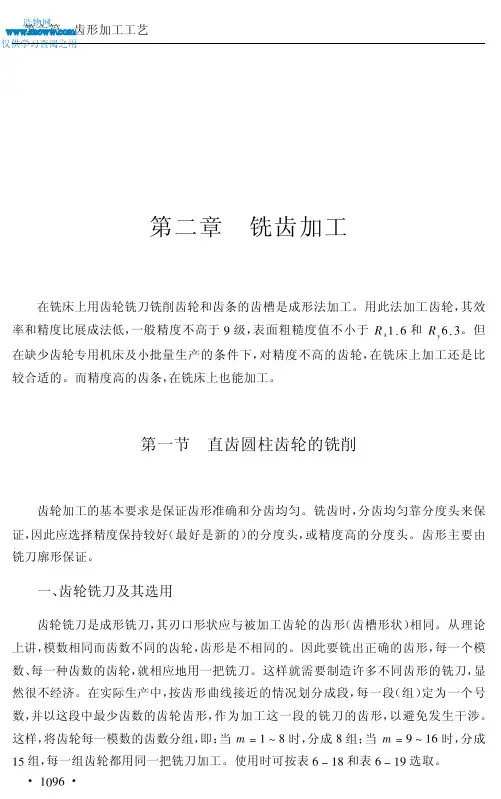

二、圆柱直齿轮的铣削加工圆柱直齿轮可以在卧式铣床上用盘状铣刀或立式铣床上用指状铣刀进行切削加工。
现以在卧式铣床上加一只z=16(即齿数为16)，m=2(即模数为2)的圆柱直齿轮为例，介绍齿轮的铣削加工过程。
1.检查齿坯尺寸主要检查齿顶圆直径，便于在调整切削深度时，根据实际齿顶圆直径予以增减，保证分度圆齿厚的正确。
2.齿坏装夹和校正正齿轮有轴类齿坏和盘类坯。
如果是轴类齿坯，一端可以直接由分度头的三爪卡盘夹住，另一端由尾座顶尖顶紧即可；如果是盘类齿坯，首先把齿坯套在心轴上，心轴一端夹在分度头三爪卡盘上，另一端由尾顶尖顶紧即可。
校正齿坯很重要。
首先校正圆度，如果圆度不好，会影响分度圆齿厚尺寸；再校正直线度，即分度头三爪卡盘的中心与尾座顶尖中心的连线一定要与工作台纵向走刀方向平行，否则铣出来的齿是斜的；最后校正高低，即分度头三爪卡盘的中心至工作台面距离与尾座顶尖中心至工作台面距离应一致，如果高低尺寸超差，铣出来的齿就有深浅。
3.分度计算与调整根据工件的齿数和精度要求，确定分度方法，进行分度计算，根据计算结果选择分度盘孔圈数孔数，并调整分度叉。
