人工挖孔灌柱桩工程量计算规则
1.定额释义
定额范围:包括挖孔、护壁、桩芯砼和入岩增加费。
①砼护壁:定额合并了挖土、护壁和桩芯。
②红砖护壁:挖土、砌红砖护壁为一个定额,砼桩芯为另一个定额。
③挖孔桩的钢筋制安、入岩增加费:另外单列项目计算。
④人工挖土:均包括提土、运土于50m以内,排水沟修造、修正桩底、施工排水、吹风、坑内照明、安全设施搭拆等工作内容。
2.工程量计算
(1)砼护壁+桩芯
按桩芯加砼护壁的截面积乘挖孔深度(等于设计砼护壁和桩芯长度)计算。
设计桩身为分段圆台体时,按分段圆台体体积之和,再加上桩头扩大体积计算。
出现空段部分另行计算。
圆台体体积V=1/3πH(R2+r2+R.r)
球缺体体积V=1/6πh(3R2+h2)
(2)红砖护壁(不含桩芯)
按桩芯加红砖护壁的截面积乘挖孔深度(等于挖土体积)计算。
(3)砼桩芯(不含红砖护壁)
按砼桩芯截面积乘桩芯深度计算。
(4)人工挖孔桩中的砼护壁及砼桩芯的砼强度等级、种类与定额所示不同时,可以换算。
(5)人工挖孔桩入岩增加费
按设计入岩部分体积计算。
孔深和设计深度包括入岩深度。

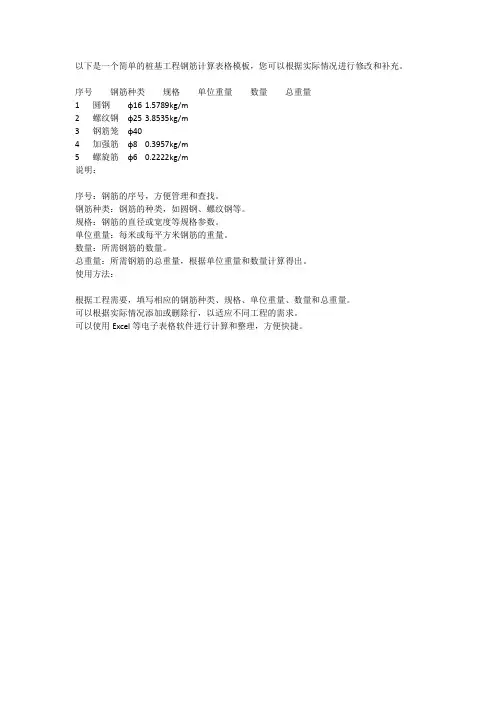

以下是一个简单的桩基工程钢筋计算表格模板,您可以根据实际情况进行修改和补充。
序号钢筋种类规格单位重量数量总重量
1圆钢φ161.5789kg/m
2螺纹钢φ253.8535kg/m
3钢筋笼φ40
4加强筋φ80.3957kg/m
5螺旋筋φ60.2222kg/m
说明:
序号:钢筋的序号,方便管理和查找。
钢筋种类:钢筋的种类,如圆钢、螺纹钢等。
规格:钢筋的直径或宽度等规格参数。
单位重量:每米或每平方米钢筋的重量。
数量:所需钢筋的数量。
总重量:所需钢筋的总重量,根据单位重量和数量计算得出。
使用方法:
根据工程需要,填写相应的钢筋种类、规格、单位重量、数量和总重量。
可以根据实际情况添加或删除行,以适应不同工程的需求。
可以使用Excel等电子表格软件进行计算和整理,方便快捷。
人工挖孔桩清单综合计价在建筑工程领域,人工挖孔桩作为一种常见的基础形式,具有施工简便、成本较低等优点。
而人工挖孔桩清单综合计价则是确保工程成本合理控制、保障工程质量的重要环节。
首先,我们来了解一下什么是人工挖孔桩。
简单来说,人工挖孔桩就是通过人工挖掘的方式在地下形成桩孔,然后在孔内放置钢筋笼并浇筑混凝土,从而形成承载建筑物的桩基础。
人工挖孔桩清单综合计价包含了多个方面的费用。
其中,人工费用是一个重要的组成部分。
由于挖孔桩的施工需要工人在井下进行长时间的作业,工作条件较为艰苦,因此人工费用相对较高。
这部分费用通常会根据工人的工作时间、工作强度以及当地的人工工资水平来计算。
材料费用也是不可忽视的一部分。
包括混凝土、钢筋、护壁材料等。
混凝土的质量和强度直接影响到桩的承载能力,因此在选择混凝土时需要严格按照设计要求。
钢筋的用量和规格则根据桩的受力情况进行计算。
护壁材料的选择要保证在挖孔过程中能够有效地防止孔壁坍塌。
机械设备费用在人工挖孔桩施工中也占有一定的比例。
例如,用于提升土方和材料的绞车、通风设备、照明设备等。
这些设备的租赁或购买费用以及维护费用都需要纳入综合计价中。
除了上述直接费用,还有一些间接费用需要考虑。
比如,施工现场的管理费用,包括管理人员的工资、办公费用等。
为了保证施工的安全和质量,还需要进行安全防护措施和质量检测,这部分费用也应计算在内。
在进行人工挖孔桩清单综合计价时,工程量的计算至关重要。
桩孔的深度、直径、护壁的厚度等都需要精确测量和计算。
工程量计算的准确性直接影响到综合计价的合理性。
同时,计价时还需要考虑施工的难易程度。
如果施工现场地质条件复杂,如遇到流沙、地下水丰富等情况,施工难度会增加,相应的费用也会提高。
另外,市场价格的波动也会对人工挖孔桩清单综合计价产生影响。
例如,材料价格的上涨或下跌、人工工资的调整等。
因此,在计价时需要及时了解市场行情,对价格进行合理的预测和调整。
为了确保人工挖孔桩清单综合计价的准确性和合理性,需要编制详细的清单。
人工挖孔桩体积计算公式一、上部护壁(h1、h2部分)体积计算式(每段):V=π/2×h∮(D+d-2∮)=1.5708 h∮(D+d-2∮)(h为标准段h1或扩大头h2)二、底段护壁(h3部分、空心柱体)体积计算式:V=π/4×h3(D2-D12)=0.7854 h3(D2-D12)三、混凝土桩芯是由三种实体组成的(1)、标准段和底部扩大头体积:V=π/12×h(D12+ d12+ D1 d1)=0.2618 h(D12+ d12+ D1 d1)(h为标准段h1或扩大头段h2)(2)、底段圆柱体体积:V=π/4×h3 D12=0.7854 h3 D12(3)、底段球缺体体积:V=π/6×h4(3π/4×D12+h42)=0.5236 h4(3π/4×D12+h42)以上公式:D、D1——锥体下口外径、内经(m);d、d1——锥体上口外径、内经(m);∮——护壁厚度(m)人工挖孔桩护壁钢筋计算公式1.人工挖孔桩护壁水平筋长度怎么计算是按桩中心点到护壁的外边减钢筋的保护层......为半径计算出周长后,加上搭接的长度,一般的取值按12D计算,也有图纸给出了,12D 是水平段的长度. 护壁中心周长最长的地方和最短的地方平均值,加上钢筋搭接,即为每条钢筋长度。
纵筋看图纸设计的搭接部位长度加上护壁高度。
2.护壁纵筋呢?护壁纵筋是按每节的高度+与下节的搭接长度,图纸有规定人工挖孔桩的锅底体积计算公式人工挖孔桩锅底计算公式已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出公式:v=π*b²/a²(ah²-h³/3)人工挖孔桩桩底处做了扩大头,则桩的工程量计算公式是什么(桩..*.桩顶面积)...高度..=.桩工程量........./3*..底.面积..+.桩顶面积....+.根.号下桩...底.面积这是个万能公式,计算台体............如何计算挖孔桩桩芯砼清单工程量挖孔桩桩芯砼在无护壁的情况下如何计算工程量,是否应当考虑充盈系数。
人工挖孔桩、旋挖桩工程量计算表在建筑工程中,桩基础是一种常见且重要的基础形式,其中人工挖孔桩和旋挖桩因其各自的特点在不同的工程场景中得到广泛应用。
而准确计算它们的工程量对于工程预算、成本控制以及施工进度安排都具有至关重要的意义。
接下来,我们将详细介绍人工挖孔桩和旋挖桩工程量的计算方法,并通过示例来进行具体说明。
一、人工挖孔桩工程量计算1、桩身土方量人工挖孔桩的桩身土方量通常按照圆柱体体积进行计算。
计算公式为:V =π×r²×h,其中 V 表示桩身土方体积,π 取 314,r 为桩身半径,h 为桩身高度。
需要注意的是,在实际计算中,桩身半径应考虑护壁的厚度。
一般来说,护壁会比桩身直径大一定尺寸,以确保施工安全和桩身质量。
2、护壁工程量护壁通常为现浇混凝土结构,其工程量计算分为护壁体积和护壁钢筋量两部分。
护壁体积计算:护壁一般呈圆台形状,体积计算公式为 V =1/3×π×h×(R²+ R×r + r²),其中 h 为护壁高度,R 为护壁上口半径,r 为护壁下口半径。
护壁钢筋量计算:根据设计图纸确定钢筋的规格、间距和长度,然后计算钢筋的总长度和重量。
3、桩芯混凝土量桩芯混凝土量的计算方法与桩身土方量类似,只是将土的体积替换为混凝土的体积。
即:V =π×r²×h,其中 r 为桩芯半径,h 为桩芯高度。
4、扩大头工程量如果人工挖孔桩设计有扩大头,其工程量的计算相对复杂一些。
扩大头一般呈圆台或圆锥形状,体积计算公式分别为:圆台形:V =1/3×π×h×(R²+ R×r + r²)圆锥形:V =1/3×π×r²×h其中,h 为扩大头高度,R 为扩大头上口半径,r 为扩大头下口半径。
二、旋挖桩工程量计算1、桩身混凝土量旋挖桩桩身混凝土量的计算同样按照圆柱体体积计算,公式为:V=π×r²×h。

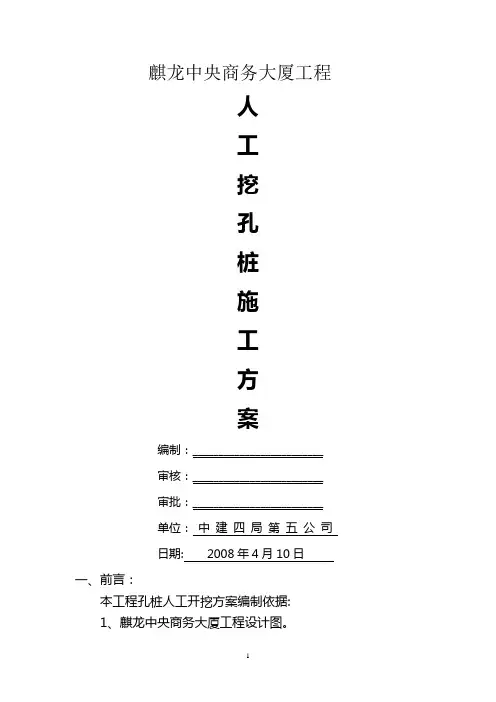

麒龙中央商务大厦工程人工挖孔桩施工方案编制:_________________________审核:_________________________审批:_________________________单位:中建四局第五公司日期: 2008年4月10日一、前言:本工程孔桩人工开挖方案编制依据:1、麒龙中央商务大厦工程设计图。
2、《麒龙中央商务大厦一期办公楼岩土工程勘察报告》4、现场实际情况。
5、本公司有关孔桩施工的标准及施工经验。
二、工程概况:1、孔桩特点:本工程为人工挖孔桩,数量表1所示护壁砼C20,护壁配φ8@200纵向钢筋,箍筋φ8@200 孔径为D=1500(1560)—2100(2160),混凝土护壁纵剖形状为倒挂企口式,护壁最厚处在孔深8米以上为150MM,8米以下及8米以上地质状况差、地下水较丰富处为180厚。
孔桩填芯混凝土强度等级为C30,根据地勘报告和设计要求,桩长平均为6M左右,最深孔为4交C轴部位WKZ—5—1800孔,深达12米。
2、地质状况:从地勘资料及现场情况中查出以下地质特点:(1)、地下水位:场地地下水类型主要为基岩层中的岩溶裂隙水,属潜水类型,丰、枯水季节的水位、水量变化较大.岩溶发育段水量丰富,完整段水量较小。
地下水位丰水期为1278。
35米,枯水期平均水位为1270.85米,强降水期间为1280。
35米。
本工程孔桩开挖期为3月底,跨4月份,正值农历清明及端午节前后春雨期间,且从目前深基坑开挖现状可以判定,本工程孔桩开挖期间地下水位应介于丰水期—强降水期间水位之间,故在开挖时,地下水位参考值为1279。
35米.(2)、场地稳定性:场地内无断层经过,场地外无滑坡等地质灾害存在,稳定性良好。
(3)、地基持力层:本场地土层由上至下分别为:红粘土、中风化白云岩,红粘土分布不均匀,厚度变化大,中风化白云岩石分布连续。
经地勘鉴定,本工程地基持力层为中风化白云岩(fa=4200KPa)。
人工挖孔桩体积计算公式一、上部护壁(h1、h2部分)体积计算式(每段):V=π/2×h∮(D+d-2∮)= h∮(D+d-2∮)(h为标准段h1或扩大头h2)二、底段护壁(h3部分、空心柱体)体积计算式:V=π/4×h3(D2-D12)= h3(D2-D12)三、混凝土桩芯是由三种实体组成的(1)、标准段和底部扩大头体积:V=π/12×h(D12+ d12+ D1 d1)= h(D12+ d12+ D1 d1)(h为标准段h1或扩大头段h2)(2)、底段圆柱体体积:V=π/4×h3 D12= h3 D12(3)、底段球缺体体积:V=π/6×h4(3π/4×D12+h42)= h4(3π/4×D12+h42)以上公式:D、D1——锥体下口外径、内经(m);d、d1——锥体上口外径、内经(m);∮——护壁厚度(m)1人工挖孔桩护壁钢筋计算公式1.人工挖孔桩护壁水平筋长度怎么计算是按桩中心点到护壁的外边减钢筋的保护层......为半径计算出周长后,加上搭接的长度,一般的取值按12D计算,也有图纸给出了,12D 是水平段的长度. 护壁中心周长最长的地方和最短的地方平均值,加上钢筋搭接,即为每条钢筋长度。
纵筋看图纸设计的搭接部位长度加上护壁高度。
2.护壁纵筋呢?护壁纵筋是按每节的高度+与下节的搭接长度,图纸有规定人工挖孔桩的锅底体积计算公式人工挖孔桩锅底计算公式已知锅底长轴a,短轴b,锅底高h,求椭球缺体积V,本公式为微积分导出公式:v=π*b²/a²(ah²-h³/3)人工挖孔桩桩底处做了扩大头,则桩的工程量计算公式是什么(桩...../3*...高度..=.桩工程量........底.面积..*.桩顶面积)..+.桩顶面积..底.面积....+.根号下桩这是个万能公式,计算台体............如何计算挖孔桩桩芯砼清单工程量挖孔桩桩芯砼在无护壁的情况下如何计算工程量,是否应当考虑充盈系数。

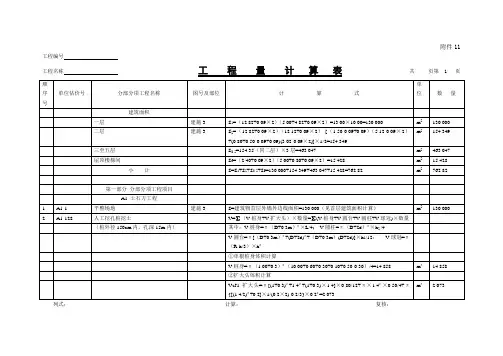

附件11工程编号
