人工挖孔桩计算工程量公式（有护壁）1、每节圆锥台体积：v=1/3πH(R2上+R2下+R上*R下）2、扩大部分圆柱体积：V=πR2H3、球缺体积：V=1/6πH（3R2+H2）其中：H---圆锥台、圆柱体或球缺高度；R---圆截面半径R2上---表示上口圆截面半径的平方R2下---表示下口圆截面半径的平方H2-----表示高度的平方挖孔桩上部混凝土计算是一个台体的工程量。
人工挖孔桩计算工程量公式（有护壁）1、圆锥台体积：v=1/3πH(R2上+R2下+R上*R下）*n其中：H---圆锥台、圆柱体或球缺高度；R---圆截面半径n--台体节数R2上---表示上口圆截面半径的平方R2下---表示下口圆截面半径的平方H2-----表示高度的平方：1、V1为锅底体积；V2为扩大头圆柱体体积；V3为扩大头园台体积+扩大头以上中风化入岩部分体积；V4为强风化部分入岩体积；V5为入岩以部分挖孔桩体积；V挖为挖孔桩总体积；V芯为桩芯砼体积；V壁为砖护壁体积。
2、计算公式：V1=3.1416*ha^2*(D^2/1.6+0.2/6) V2=3.1416*D^2/4*0.2V3=3.1416*hc*(D^2+(d+b*2)^2+D*(d+b*2))/12+3.1416*(d+b*2)^2/4*(H1-hb-hc)V4=3.1416*(d+b*2)^2/4*H2V5=3.1416*(d+b*2)^2/4*(Ha-H1-H2)V挖=V1+V2+V3+V4+V5V芯=V1+V2+V3+3.1416*d^2/4*(H+0.2-hb-hc)V壁=3.1416*((d+b*2)^2-d^2)/4*L人工挖孔桩混凝土护壁和桩芯的计算公式一：上部护壁体积（每断）V＝π/2 * h *δ*（D+d-2δ）＝1.5708 * h *δ*（D+d-2δ）公式二：底段护壁体积V＝π/4 * h3 *（D＾-D1＾）＝0.7854 * h3 *（D＾-D1＾）公式三：标准扩大段桩芯体积V＝π/12 * h *（D1＾-d1＾+D1 * d1）＝0.2618 * h *（D1＾-d1＾+D1 * d1）公式四：底段圆柱体体积V＝π/4 * h3 *D1＾＝0.7854 * h3 * D1＾公式五：底段球缺体体积V＝π/6 * h4 *（3/4*D1＾-h4＾）＝0.5236 * h4 *（3/4*D1＾-h4＾）以上各式中：D、D1 ——锥体下口外径、内径；d、d1 ——锥体上口外径、内径；δ——护壁厚度。

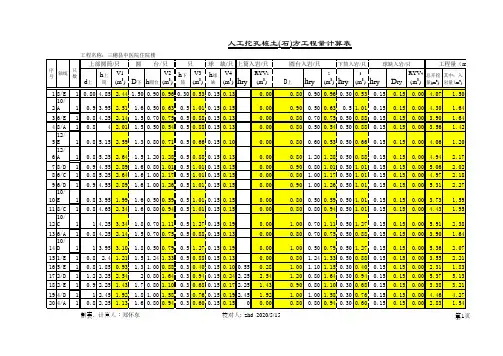

人工挖孔桩土(石)方工程量计算表
制表、计算人：郑怀东校对人: zhd 2013-7-17第1页
人工挖孔桩土(石)方工程量计算表
制表、计算人：郑怀东校对人: zhd 2013-7-17第2页
制表、计算人：郑怀东校对人: zhd 2013-7-17第3页
挖土量（m3)
2.57 2.66 2.27 2.14 2.86
2.77
3.04
2.79
3.04 2.13
2.49
3.53
2.27
3.29 1.34 0.48 0.23 0.17
0.19
1.28
0.98
1.64 1.03 0.61
入岩工程量应按实际入岩深度扣除10%挖孔深度后确定入岩深hry并按上筒、圆台、下筒、球缺顺序，上部有入岩时，下部hry取挖土相应高度，如圆台全部入岩时，圆台hry取：h圆台；球缺不全部入岩时，Dry取近似值
[D(h)1/2]/0.447具体计算参数含义见下图：
（m3)
备注
d上
h上筒
V1
D下h圆台h下筒h球缺
V2
V3
V4
校对人: zhd 2013-7-17第4页
（
校对人: zhd 2013-7-17第5页
制表、计算人：郑怀东校对人: zhd 2013-7-17第6页。

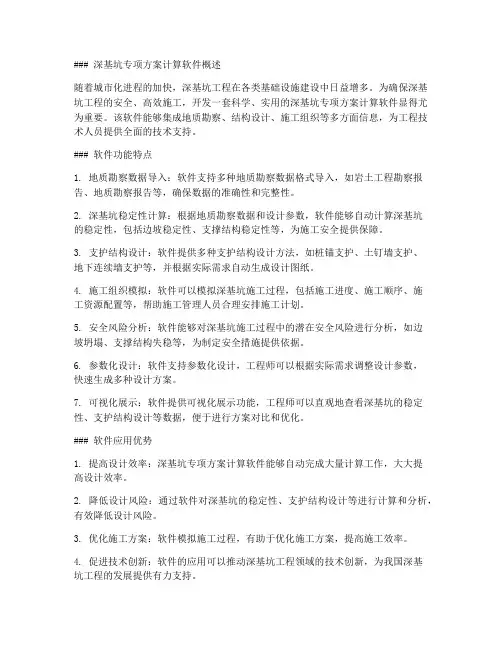

### 深基坑专项方案计算软件概述随着城市化进程的加快，深基坑工程在各类基础设施建设中日益增多。
为确保深基坑工程的安全、高效施工，开发一套科学、实用的深基坑专项方案计算软件显得尤为重要。
该软件能够集成地质勘察、结构设计、施工组织等多方面信息，为工程技术人员提供全面的技术支持。
### 软件功能特点1. 地质勘察数据导入：软件支持多种地质勘察数据格式导入，如岩土工程勘察报告、地质勘察报告等，确保数据的准确性和完整性。
2. 深基坑稳定性计算：根据地质勘察数据和设计参数，软件能够自动计算深基坑的稳定性，包括边坡稳定性、支撑结构稳定性等，为施工安全提供保障。
3. 支护结构设计：软件提供多种支护结构设计方法，如桩锚支护、土钉墙支护、地下连续墙支护等，并根据实际需求自动生成设计图纸。
4. 施工组织模拟：软件可以模拟深基坑施工过程，包括施工进度、施工顺序、施工资源配置等，帮助施工管理人员合理安排施工计划。
5. 安全风险分析：软件能够对深基坑施工过程中的潜在安全风险进行分析，如边坡坍塌、支撑结构失稳等，为制定安全措施提供依据。
6. 参数化设计：软件支持参数化设计，工程师可以根据实际需求调整设计参数，快速生成多种设计方案。
7. 可视化展示：软件提供可视化展示功能，工程师可以直观地查看深基坑的稳定性、支护结构设计等数据，便于进行方案对比和优化。
### 软件应用优势1. 提高设计效率：深基坑专项方案计算软件能够自动完成大量计算工作，大大提高设计效率。
2. 降低设计风险：通过软件对深基坑的稳定性、支护结构设计等进行计算和分析，有效降低设计风险。
3. 优化施工方案：软件模拟施工过程，有助于优化施工方案，提高施工效率。
4. 促进技术创新：软件的应用可以推动深基坑工程领域的技术创新，为我国深基坑工程的发展提供有力支持。
5. 符合国家标准：软件遵循我国相关规范和标准，确保设计结果的准确性和可靠性。
总之，深基坑专项方案计算软件在深基坑工程中具有广泛的应用前景。

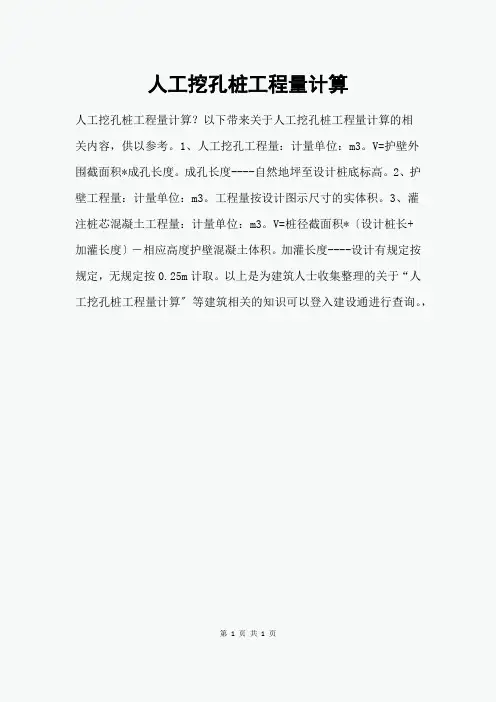

人工挖孔桩工程量计算
人工挖孔桩工程量计算？以下带来关于人工挖孔桩工程量计算的相
关内容，供以参考。
1、人工挖孔工程量：计量单位：m3。
V=护壁外
围截面积*成孔长度。
成孔长度----自然地坪至设计桩底标高。
2、护壁工程量：计量单位：m3。
工程量按设计图示尺寸的实体积。
3、灌
注桩芯混凝土工程量：计量单位：m3。
V=桩径截面积*〔设计桩长+
加灌长度〕－相应高度护壁混凝土体积。
加灌长度----设计有规定按规定，无规定按0.25m计取。
以上是为建筑人士收集整理的关于“人工挖孔桩工程量计算〞等建筑相关的知识可以登入建设通进行查询。
，
第1页共1页。
如何计算人工挖孔桩的工程量范本1：如何计算人工挖孔桩的工程量1. 引言人工挖孔桩是一种常用于建筑和土木工程中的基础施工技术。
本文档将介绍如何计算人工挖孔桩的工程量，包括挖孔桩的数量、孔径、深度和施工材料用量等。
通过正确计算工程量，可以保证施工的准确性和经济性。
2. 工程量计算步骤2.1 确定挖孔桩的数量在计算挖孔桩的数量时，需要根据设计图纸或工程要求确定需要设置的挖孔桩的数量。
2.2 计算挖孔桩的孔径挖孔桩的孔径通常由设计规范或工程要求决定。
根据设计要求，可以计算出每个挖孔桩的孔径大小。
2.3 确定挖孔桩的深度挖孔桩的深度通常由设计规范或工程要求决定。
根据设计要求，可以计算出每个挖孔桩的深度。
2.4 计算挖孔桩的施工材料用量挖孔桩的施工材料主要包括混凝土、钢筋等。
根据设计要求和施工规范，可计算出挖孔桩所需的混凝土和钢筋用量。
3. 示例计算假设需要挖掘10个挖孔桩，每个桩的孔径为1米，深度为10米。
根据设计要求，每个挖孔桩需要使用10立方米的混凝土和10根钢筋。
- 挖孔桩的数量：10个- 挖孔桩的孔径：1米- 挖孔桩的深度：10米- 挖孔桩的混凝土用量：10立方米- 挖孔桩的钢筋用量：10根4. 附件本文档涉及的附件包括：设计图纸、工程要求和施工规范等。
这些附件是计算人工挖孔桩工程量的重要依据。
5. 法律名词及注释本文档所涉及的法律名词及其注释如下：- 设计规范：指根据国家或地方的相关法律法规，对挖孔桩的设计要求和规范进行制定的文件。
- 施工规范：指根据国家或地方的相关法律法规，对挖孔桩的施工及质量控制要求进行制定的文件。
范本2：如何计算人工挖孔桩的工程量1. 引言人工挖孔桩是一种常见的基础工程施工技术，本文档将详细介绍计算人工挖孔桩的工程量的方法和步骤。
准确计算工程量可以确保施工的准确性和经济性。
2. 工程量计算步骤2.1 确定挖孔桩数量根据设计需求确定需要设置的挖孔桩的数量。
这可以通过设计图纸或工程要求来确定。

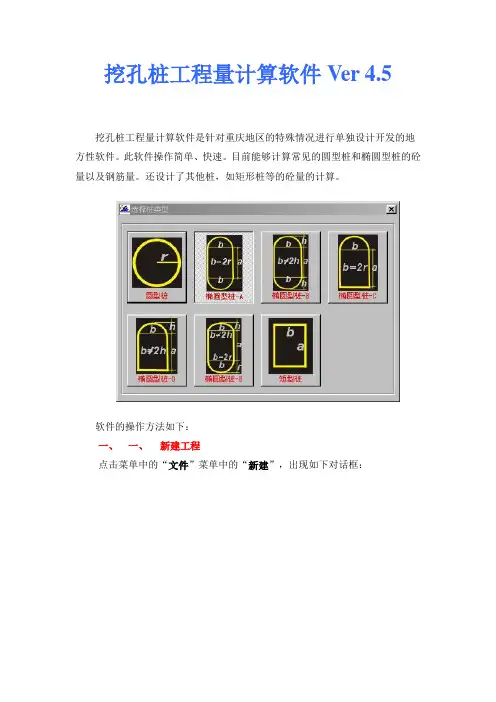

挖孔桩工程量计算软件Ver 4.5
挖孔桩工程量计算软件是针对重庆地区的特殊情况进行单独设计开发的地方性软件。
此软件操作简单、快速。
目前能够计算常见的圆型桩和椭圆型桩的砼量以及钢筋量。
还设计了其他桩，如矩形桩等的砼量的计算。
软件的操作方法如下：
一、一、新建工程
点击菜单中的“文件”菜单中的“新建”，出现如下对话框：
输入新建工程的文件名，点击“”按钮后出现下图所示：
二、输入桩数据
输入桩数据可以直接在表格中输入，建议大家点击工具条上的图标“”，图示输入界面：
按照图示输入相应参数即可。
注意：
（1）（1）桩半径指的是桩心的半径，不包括桩护壁的厚度。
（2）（2）桩数量必须输入一个数字，为0时，其他量为0。
（3）（3）有关其他特殊情况如下图所示，包括砖护壁量的计算；桩收方后桩心少浇或多浇情况；其他砼护壁主要是针对护壁不一样的一种情况进行计算。
三、输入钢筋
目前可心计算圆型桩的钢筋和椭圆—A型的钢筋。
点击工具条上的“”，即可进入下图所示：
进入后，用鼠左键双击下图所示的钢筋类型，就可以向表格中添加钢筋，输入相应的参数，点击“”，就可以生成所有钢筋的计算公式。
再点击“”，就可以计算钢筋的重量。
注：如果软件提供的计算公式与你手算不一样，你可以将软件生成的计算公式进行修改，最好将“锁定计算公式”打勾，再次生成计算公式时，软件不会删除你的自定义公式。
四、打印报表
点击“”图标，出现如下图所示对话框：点击“预览”出现“挖孔桩工程量计算报表”：。

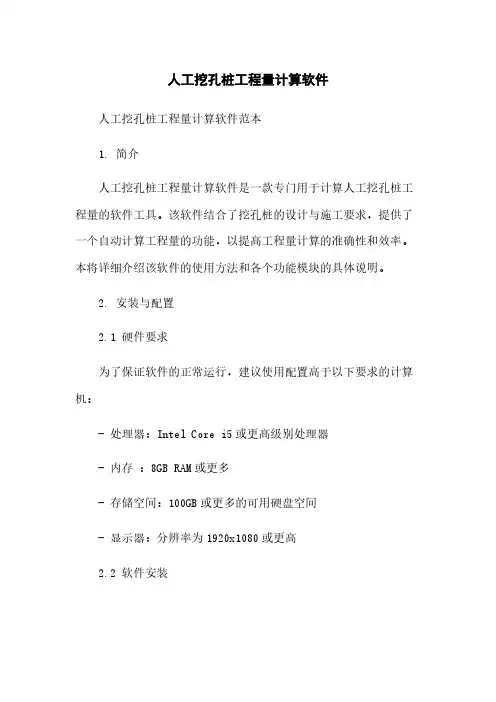

人工挖孔桩工程量计算软件人工挖孔桩工程量计算软件范本1. 简介人工挖孔桩工程量计算软件是一款专门用于计算人工挖孔桩工程量的软件工具。
该软件结合了挖孔桩的设计与施工要求，提供了一个自动计算工程量的功能，以提高工程量计算的准确性和效率。
本将详细介绍该软件的使用方法和各个功能模块的具体说明。
2. 安装与配置2.1 硬件要求为了保证软件的正常运行，建议使用配置高于以下要求的计算机：- 处理器：Intel Core i5或更高级别处理器- 内存：8GB RAM或更多- 存储空间：100GB或更多的可用硬盘空间- 显示器：分辨率为1920x1080或更高2.2 软件安装首先，将安装光盘或的安装文件插入计算机并运行安装程序。
按照安装向导的指示完成软件的安装。
安装完成后，您将在计算机的应用程序目录中找到人工挖孔桩工程量计算软件的图标。
2.3 初始配置在首次运行软件之前，您需要进行一些初始配置：- 选择语言：在首次运行软件时，会要求您选择软件的语言。
请选择您熟悉的语言以便更好地操作软件。
- 输入工程基础信息：在软件界面的设置选项中，您需要输入工程的基础信息，包括地点、工程类型等。
这些信息将用于后续的工程量计算。
3. 使用方法3.1 工程量计算人工挖孔桩工程量计算软件提供了多种计算方法，包括挖孔桩体积计算、挖孔桩边桩计算等。
下面将逐一介绍这些计算方法的操作步骤：3.1.1 挖孔桩体积计算1. 进入软件主界面，选择“挖孔桩体积计算”功能模块。
2. 输入挖孔桩的参数，包括直径、长度、数量等。
3. “计算”按钮，软件将自动计算出挖孔桩的体积。
3.1.2 挖孔桩边桩计算1. 进入软件主界面，选择“挖孔桩边桩计算”功能模块。
2. 输入挖孔桩边桩的参数，包括直径、长度、数量等。
3. “计算”按钮，软件将自动计算出挖孔桩边桩的体积。
3.2 其他功能模块除了工程量计算功能，人工挖孔桩工程量计算软件还提供了其他功能模块，用于辅助工程的设计和施工，具体包括：- 桩机选型：根据工程要求，选择合适的挖孔桩机。
挖孔桩工程量计算软件Ver 4.5
挖孔桩工程量计算软件是针对重庆地区的特殊情况进行单独设计开发的地方性软件。
此软件操作简单、快速。
目前能够计算常见的圆型桩和椭圆型桩的砼量以及钢筋量。
还设计了其他桩，如矩形桩等的砼量的计算。
软件的操作方法如下：
一、一、新建工程
点击菜单中的“文件”菜单中的“新建”，出现如下对话框：
输入新建工程的文件名，点击“”按钮后出现下图所示：
二、输入桩数据
输入桩数据可以直接在表格中输入，建议大家点击工具条上的图标“”，图示输入界面：
按照图示输入相应参数即可。
注意：
（1）（1）桩半径指的是桩心的半径，不包括桩护壁的厚度。
（2）（2）桩数量必须输入一个数字，为0时，其他量为0。
（3）（3）有关其他特殊情况如下图所示，包括砖护壁量的计算；桩收方后桩心少浇或多浇情况；其他砼护壁主要是针对护壁不一样的一种情况进行计算。
三、输入钢筋
目前可心计算圆型桩的钢筋和椭圆—A型的钢筋。
点击工具条上的“”，即可进入下图所示：
进入后，用鼠左键双击下图所示的钢筋类型，就可以向表格中添加钢筋，输入相应的参数，点击“”，就可以生成所有钢筋的计算公式。
再点击“”，就可以计算钢筋的重量。
注：如果软件提供的计算公式与你手算不一样，你可以将软件生成的计算公式进行修改，最好将“锁定计算公式”打勾，再次生成计算公式时，软件不会删除你的自定义公式。
四、打印报表
点击“”图标，出现如下图所示对话框：点击“预览”出现“挖孔桩工程量计算报表”：。
