工程测量实训报告工程测量实训报告（精选15篇）随着社会一步步向前发展，大家逐渐认识到报告的重要性，不同的报告内容同样也是不同的。
为了让您不再为写报告头疼，以下是小编为大家收集的工程测量实训报告，欢迎阅读与收藏。
工程测量实训报告篇1一、实训目的：教学实训是测量教学的组成部分，除验证课堂理论外，也是深化课堂所学知识有机结合的重要环节，更是培养学生动手能力和训练严格的实践科学态度和工作作风的手段。
通过地形图测绘和建筑物、构筑物的测设，可增强测定和测设地面点位的概念，提高应用地形图的能力，为今后解决实际工程中有关测量工作的问题打下基础。
二、实训任务及要求：1、测绘图幅为30X50cm2，比例尺为1：500的地形图一张;2、将老师所给坐标范围内的建筑物、构筑物的平面位置布设到地形图上。
三、实训仪器及工具：全站仪一台、棱镜3组、脚架一个、计算纸2张四、实训内容：1、控制测量我们小组在领到仪器后，首先根据老师所给的大概范围踏勘测区，根据勘测的测区内的建筑物和构筑物的位置关系，我们采用了闭合导线的形式选了9个控制点把学生宿舍、养殖楼、海养楼、经管楼等都包含在里面。
然后我们用全站仪分别测出9个控制点的高差、观测角和相邻控制点之间的水平距离，数据校核后，通过已知点的坐标和高程，进而算出各控制点在图上的坐标、方位角和高程并展点到图上。
2、碎步测量在控制点上架全站仪，经过对中、整平和精确对中、整平，照准地物以确定方向。
画出草图，标出各点点号，用全站仪测出多个地物点。
3、数字化地形图的绘制、检查与整饰从全站仪中导出数据，利用cass软件，根据草图，画出测区内的建筑物、构筑物等地物地貌，最后对地形图进行整饰。
五、心得体会工程测量实训，作为土木工程专业一门基本的必修专业实践课，对我们学土木工程专业的学生来说，它的重要性不言而喻。
测量实训不仅是获取书本的理论知识，更是培养我们的动手操作能力和对课本理论知识的深入理解总结，以及体会测量“从控制到碎部，从整体到局部”等原则对工程测量的指导意义，因此，学校为我们组织了为期3周的测量实训。
《工程测量学》习题习题表示供学生复习是需要完成的练习题。
习题分名词解释、填空题、选择题和少量计算题。
学完每章后，可以对照习题在书上和指导书上完成。
名词解释所列的名词属于应该掌握的基本概念或基本知识，一般都可以直接在书本上查到，看书时可在书上标出来。
填空题属于应该掌握的基本概念，一般都也可以在书本上找到，可以直接回答在该指导书上，我们编排时尽量考虑空出的大小。
选择题在于考察读者的对知识掌握的程度，需要真正的理解，一般来说，难度要大一些。
选择题也可以直接回答在指导书上。
计算题不多，但很重要，根据教学实践发现，学生的计算能力有待提高，所列计算题是应该在课外独立做的练习。
2.1 第1章2.1.1名词解释FIG；Engineering Surveying；Engineering Geodesy；纵向结构体系；横向结构体系；相邻课程；专用仪器2.1.2填空题1. 工程测量学是研究地球空间（包括地面、地下、水下、空中）中______ 几何实体的______ ___和抽象几何实体的______ __的理论、方法和技术的一门应用性学科。
2. 工程测量学主要包括以______ __为对象的工程测量和以______ _ 为对象的______ __两大部。
3. 工程测量按工程建设的规划设计、施工建设和运营管理三个阶段分为______ __、______ __和______ __。
4. 工程测量学的主要内容包括：模拟或数字的______ __的获取与表达；______ __ __ 及数据处理；建筑物的______ __；大型精密设备的______ ____ 测量；工业生产过程的质量检测和控制；工程变形及与工程有关的各种灾害的______ ____________；工程测量专用仪器的研制与应用；______ __系统的建立与应用等。
5. ____ _ 在《史记》中对夏禹治水有这样的描述：“陆行乘车，______ __，泥行乘撬，山行乘撵（jú），左准绳，____ _ 、载四时，以开九州，通九道，陂九泽，度九山。
⼯程测量基础作业答案《⼯程测量基础》思考题及参考答案作业⼀1．什么叫⼤地⽔准⾯?它有什么特点和作⽤? 2．什么叫绝对⾼程、相对⾼程及⾼差?3．测量上的平⾯直⾓坐标系和数学上的平⾯直⾓坐标系有什么区别? 4．什么叫⾼斯投影？⾼斯平⾯直⾓坐标系是怎样建⽴的?5．已知某点位于⾼斯投影6°带第20号带，若该点在该投影带⾼斯平⾯直⾓坐标系中的横坐标y ＝-306579.210m ，写出该点不包含负值且含有带号的横坐标y 及该带的中央⼦午线经度0L 。
参考答案：1．通过平均海⽔⾯的⼀个⽔准⾯，称⼤地⽔准⾯，它的特点是⽔准⾯上任意⼀点铅垂线都垂直于该点的曲⾯，是⼀个重⼒曲⾯，其作⽤是测量⼯作的基准⾯。
2．地⾯点到⼤地⽔准⾯的垂直距离，称为该点的绝对⾼程。
地⾯点到假设⽔准⾯的垂直距离，称为该点的相对⾼程。
两点⾼程之差称为⾼差。
3．测量坐标系的X 轴是南北⽅向，X 轴朝北，Y 轴是东西⽅向，Y 轴朝东，另外测量坐标系中的四个象限按顺时针编排，这些正好与数学坐标系相反。
4、假想将⼀个横椭圆柱体套在椭球外，使横椭圆柱的轴⼼通过椭球中⼼，并与椭球⾯上某投影带的中央⼦午线相切，将中央⼦午线附近（即东西边缘⼦午线范围）椭球⾯上的点投影到横椭圆柱⾯上，然后顺着过南北极母线将椭圆柱⾯展开为平⾯，这个平⾯称为⾼斯投影平⾯。
所以该投影是正形投影。
在⾼斯投影平⾯上，中央⼦午线投影后为X 轴，⾚道投影为Y 轴，两轴交点为坐标原点，构成分带的独⽴的⾼斯平⾯直⾓坐标系统。
5．Y=20×(-306579.210m+500000m)=20193420.790。
=?-?=11732060L作业⼆1．⽤⽔准仪测定A 、B 两点间⾼差，已知A 点⾼程为A H =12.658m ，A 尺上读数为1526mm ，B 尺上读数为1182mm ，求A 、B 两点间⾼差AB h 为多少？B 点⾼程B H 为多少？绘图说明。
2．何谓⽔准管轴？何谓圆⽔准轴？何谓⽔准管分划值？ 3．⽔准测量中为什么要求前后视距相等？4．S 3型⽔准仪有哪⼏条主要轴线？它们之间应满⾜哪些⼏何条件？为什么？哪个是主要条件？5.在表2-1中进⾏附合⽔准测量成果整理，计算⾼差改正数、改正后⾼差和⾼程。

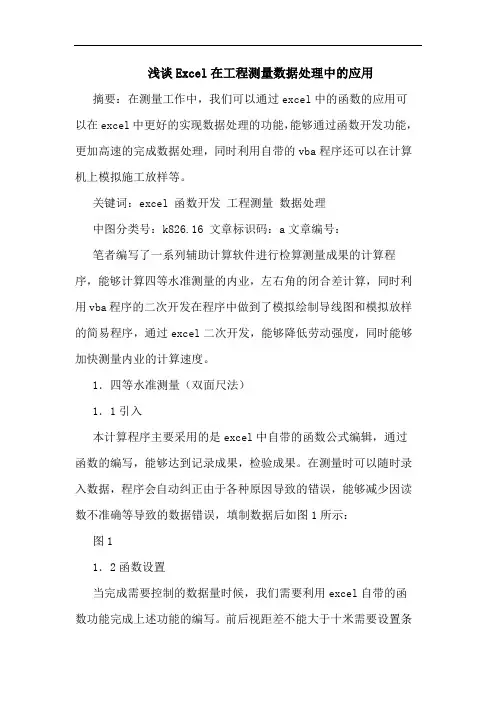

浅谈Excel在工程测量数据处理中的应用摘要：在测量工作中，我们可以通过excel中的函数的应用可以在excel中更好的实现数据处理的功能，能够通过函数开发功能，更加高速的完成数据处理，同时利用自带的vba程序还可以在计算机上模拟施工放样等。
关键词：excel 函数开发工程测量数据处理中图分类号：k826.16 文章标识码：a文章编号：笔者编写了一系列辅助计算软件进行检算测量成果的计算程序，能够计算四等水准测量的内业，左右角的闭合差计算，同时利用vba程序的二次开发在程序中做到了模拟绘制导线图和模拟放样的简易程序，通过excel二次开发，能够降低劳动强度，同时能够加快测量内业的计算速度。
1．四等水准测量（双面尺法）1．1引入本计算程序主要采用的是excel中自带的函数公式编辑，通过函数的编写，能够达到记录成果，检验成果。
在测量时可以随时录入数据，程序会自动纠正由于各种原因导致的错误，能够减少因读数不准确等导致的数据错误，填制数据后如图1所示：图11．2函数设置当完成需要控制的数据量时候，我们需要利用excel自带的函数功能完成上述功能的编写。
前后视距差不能大于十米需要设置条件格式，条件格式设置为大于10m时，单元格底色变为红色，通过条件格式即可实时监控视距差的情况，同时便于下一个点位的调整。
上丝与下丝的差在3mm以内同样通过if函数进行定义，在上图中，通过k列数值进行检验，采用的是条件格式预警，能够直观的检验出双面尺法的读数是否有错误。
在剩余单元格中，主要是涉及一般的加减乘除运算。
2．导线测量（测回法）2．1引入导线测量是平面控制测量的组成部分，是在测区内选定一批平面控制点，组成平面控制网，用精确的方法测量这些点的平面位置，并计算出他们的坐标。
在修筑建筑物时通过上一级控制测量选定的控制点进行放样，确定建筑物的平面位置。
在平面控制测量中主要运用的是两种仪器：经纬仪或全站仪。
笔者就经纬仪的测量数据（左角）编写出相应的内业计算表格。
