三坐标测量数据处理步骤

三坐标测量基本步骤1.准备工作在进行任何测量之前，首先需要进行准备工作。

准备工作包括选择合适的测量设备，确保设备正常工作，仔细检查设备的各个部件，确保其没有损坏或松动，还需选择合适的测量工具和测量夹具。

2.装夹工作装夹工作是将待测工件安置到测量设备上的过程。

在进行装夹工作时，需要根据工件的特点和测量要求选择合适的夹具，并确保工件夹紧稳定，以避免在测量过程中产生误差。

夹具的选择和正确安装对于获得准确的测量结果至关重要。

3.数据采集和处理在进行实际测量之前，需要对测量设备进行校准和设置。

校准的目的是确保测量设备的准确度和精度，并进行补偿调整。

校准后，测量设备会自动生成零点偏差、回程误差等校准参数。

在进行测量时，需要使用测量设备接触到待测工件上的特定点或线，通过机床的自动定位探头获取测量点坐标。

测量设备可以通过机械或光电测量原理获取坐标数据。

测量的数据处理包括数据的采集、存储和分析。

数据采集包括读取测量设备产生的数据，并以数字形式输出。

数据存储则是将采集到的数据保存在计算机或其他媒体上，以便后续使用。

数据分析是对采集到的数据进行处理和解读，包括计算坐标之间的距离、角度、形状等。

4.测量结果分析和报告测量结果的分析是对测量数据进行合理解读和分析的过程。

通过对测量数据的分析，可以了解工件的尺寸和形状特征，确定是否符合设计要求。

如果测量结果与设计要求不符，需要进一步分析原因并提出改进措施。

测量结果的报告是对测量工作进行总结和整理，以文字、图表等形式呈现。

报告的内容应包括工件的尺寸和形状数据、误差范围和可靠性评估等。

报告的编写应严格遵循相应的标准和规范，并注明测量设备的型号、测量方法和校准日期等信息。

总结起来，三坐标测量的基本步骤包括准备工作、装夹工作、数据采集和处理、测量结果分析和报告。

在每个步骤中，需要认真严谨地操作，确保测量的准确性和可靠性。

只有通过科学规范的操作和分析，才能得出准确的测量结果，并为后续的制造和质量控制提供有效依据。

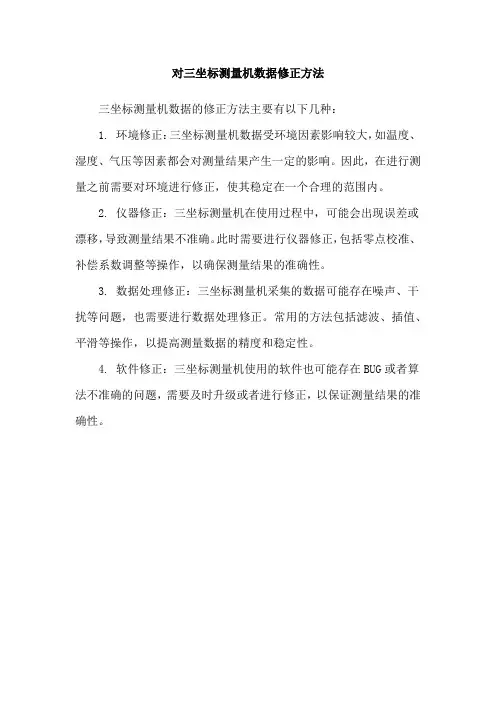

对三坐标测量机数据修正方法
三坐标测量机数据的修正方法主要有以下几种：
1. 环境修正：三坐标测量机数据受环境因素影响较大，如温度、湿度、气压等因素都会对测量结果产生一定的影响。

因此，在进行测量之前需要对环境进行修正，使其稳定在一个合理的范围内。

2. 仪器修正：三坐标测量机在使用过程中，可能会出现误差或漂移，导致测量结果不准确。

此时需要进行仪器修正，包括零点校准、补偿系数调整等操作，以确保测量结果的准确性。

3. 数据处理修正：三坐标测量机采集的数据可能存在噪声、干扰等问题，也需要进行数据处理修正。

常用的方法包括滤波、插值、平滑等操作，以提高测量数据的精度和稳定性。

4. 软件修正：三坐标测量机使用的软件也可能存在BUG或者算法不准确的问题，需要及时升级或者进行修正，以保证测量结果的准确性。

三坐标测量机的基本操作
三坐标测量机（CMM）是一种用于测量物体三维几何形状的
机器。

它通过测量物体表面上的点坐标，来计算出物体的尺寸、位置和形状等信息。

三坐标测量机的基本操作包括以下几个步骤：
1. 定位和固定物体：将被测物体固定在三坐标测量机的测量平台上，并使用夹具、夹具角或软夹等方式使其稳定。

2. 选择测量程序：根据被测物体的形状和尺寸选择相应的测量程序。

测量程序是事先编程好的，包括测量路径、测量点的分布和测量方法等。

3. 校准和参考点：使用已知尺寸和位置的参考物体或标定球进行校准，确保测量机的测量结果准确可靠。

在测量之前，还需要定义被测物体上的一些参考点或基准面。

4. 进行测量：启动测量程序，三坐标测量机会自动进行测量。

它会按照预定的测量路径，在被测物体上通过探针探测点的坐标，并记录下来。

根据测量路径和测量点的坐标，可以计算出物体的尺寸、位置和形状等信息。

5. 数据分析和处理：根据测量结果，进行数据分析和处理。

可以使用专业的测量软件进行数据处理，例如计算物体的圆度、直径、角度等。

还可以将测量结果与设计图进行比对，检测出偏差和误差。

6. 结果输出：将测量结果输出，可以以数据表格、图形、图像或报告等形式进行展示和记录。

测量结果可以用于质量控制、产品改进、工艺改进等方面。

在进行三坐标测量机的基本操作时，需要注意操作规范和注意事项，比如保持测量环境的清洁和稳定，避免人为误差，及时进行维护和校准等。

定义与原理定义三坐标测量机（CMM）是一种基于坐标测量原理的高精度测量设备，用于对三维空间内的几何元素进行精确测量。

原理通过测头在三个互相垂直的导轨上移动，感应被测物体表面的点，经过数据处理得到被测点的坐标值。

通过对比被测点与设计模型或标准值的差异，实现对被测物体尺寸、形状和位置的精确测量。

结构三坐标测量机主要由机座、导轨、测头、控制系统和数据处理系统等组成。

控制系统控制测头的移动和数据采集，通常由计算机和伺服驱动系统组成。

导轨实现测头在三个方向上的移动，通常采用高精度直线导轨或气浮导轨。

机座提供稳定的支撑基础，保证测量精度。

测头与被测物体表面接触，感应表面点的坐标值，通常配备有多种不同形状和尺寸的测针以适应不同测量需求。

数据处理系统对采集的数据进行处理和分析，输出测量结果和报告。

结构与组成其他领域如电子、医疗器械、能源等领域中的高精度测量需求。

对模具的型面、尺寸等进行精确测量，提高模具制造精度和生产效率。

航空航天对飞机、火箭等复杂结构进行高精度测量，确保飞行安全和性能要求。

机械制造用于零部件的尺寸、形状和位置精度检测，确保产品质量。

汽车工业对发动机、车身等关键部件进行精确测量，保证汽车性能和安全性。

应用领域0102接通电源，打开气源，启动计算机和测量软件，最后打开控制器和测头。

关闭测头和控制器，退出测量软件，关闭计算机，断开气源和电源。

开机步骤关机步骤开机与关机图形窗口显示三维模型和测量数据，可以进行缩放、旋转和平移等操作。

菜单栏包含文件、编辑、视图、工具、窗口和帮助等菜单，提供软件的基本功能和操作。

工具栏提供常用命令的快捷按钮，如新建、打开、保存、打印等。

属性窗口显示当前选中对象的属性信息，如名称、类型、坐标等。

状态栏显示当前操作状态和提示信息。

软件界面介绍01020304选择菜单栏中的“文件”->“新建”命令，创建一个新的测量文件。

新建文件选择菜单栏中的“文件”->“打开”命令，打开一个已有的测量文件。

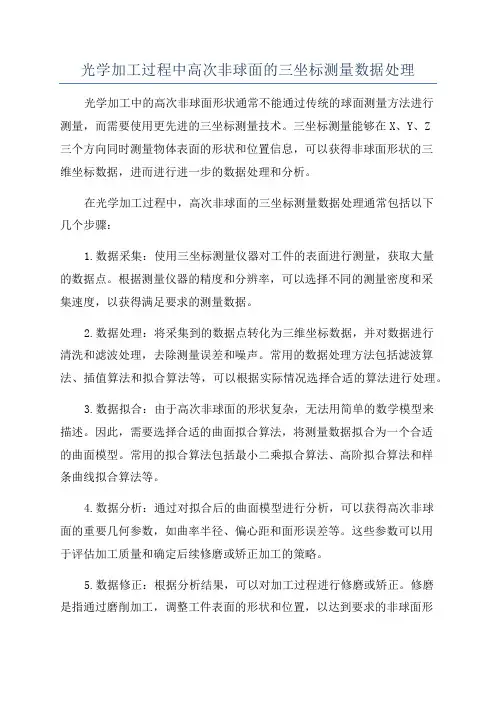

光学加工过程中高次非球面的三坐标测量数据处理光学加工中的高次非球面形状通常不能通过传统的球面测量方法进行测量，而需要使用更先进的三坐标测量技术。

三坐标测量能够在X、Y、Z三个方向同时测量物体表面的形状和位置信息，可以获得非球面形状的三维坐标数据，进而进行进一步的数据处理和分析。

在光学加工过程中，高次非球面的三坐标测量数据处理通常包括以下几个步骤：1.数据采集：使用三坐标测量仪器对工件的表面进行测量，获取大量的数据点。

根据测量仪器的精度和分辨率，可以选择不同的测量密度和采集速度，以获得满足要求的测量数据。

2.数据处理：将采集到的数据点转化为三维坐标数据，并对数据进行清洗和滤波处理，去除测量误差和噪声。

常用的数据处理方法包括滤波算法、插值算法和拟合算法等，可以根据实际情况选择合适的算法进行处理。

3.数据拟合：由于高次非球面的形状复杂，无法用简单的数学模型来描述。

因此，需要选择合适的曲面拟合算法，将测量数据拟合为一个合适的曲面模型。

常用的拟合算法包括最小二乘拟合算法、高阶拟合算法和样条曲线拟合算法等。

4.数据分析：通过对拟合后的曲面模型进行分析，可以获得高次非球面的重要几何参数，如曲率半径、偏心距和面形误差等。

这些参数可以用于评估加工质量和确定后续修磨或矫正加工的策略。

5.数据修正：根据分析结果，可以对加工过程进行修磨或矫正。

修磨是指通过磨削加工，调整工件表面的形状和位置，以达到要求的非球面形状。

矫正是指通过附加补偿元件或曲面矫正加工，对错误的非球面进行修正，使其符合要求。

6.数据反馈：将修正后的加工参数反馈给光学加工设备，进行下一轮的光学加工。

通过反复的测量、分析和修正，逐步获得满足要求的高次非球面形状。

总之，高次非球面的三坐标测量数据处理是光学加工中非常重要的一环，能够为加工过程的控制和优化提供关键信息。

通过合理的数据采集、处理、拟合和分析，可以有效地实现高次非球面的测量和修正，提高加工精度和质量。

三坐标测量机使用操作规程一、安全操作规范1.操作人员应穿戴好个人防护装备，包括防护眼镜、防护手套等。

2.在使用三坐标测量机前，必须对其进行全面检查，确认设备正常运行。

3.操作人员需熟悉三坐标测量机的各项功能和操作方法，并接受相关培训。

4.操作人员应经常检查设备连接线路和电源线是否正常，如发现问题及时上报。

5.在使用过程中，要保持机器周围环境整洁，消除火源、易燃物等安全隐患。

二、三坐标测量机操作步骤1.打开电源：将电源线插入电源插座，打开电源总开关。

2.开机操作：按下开机按钮，等待系统启动完成。

3.进入软件系统：选择合适的测量软件，按照提示进入测量界面。

4.加载零件：将待测零件放置在三坐标测量机的工作台上，并夹紧固定。

5.确定测量模式：根据实际需要选择合适的测量模式，如手动、自动或半自动。

6.配置测量参数：根据待测零件的尺寸、形状等特征，选择合适的测量参数。

7.执行测量程序：根据测量需求，执行相应的测量程序进行测量。

8.数据处理：待测量完成后，对测量数据进行处理，包括数据分析、图像显示等。

9.保存数据：对测量结果进行保存，确保数据的可靠性和完整性。

10.关机操作：测量完成后，按照操作规范进行关机操作。

三、维护保养规范1.定期清洁：根据实际使用情况，定期对三坐标测量机进行清洁工作，特别是工作台和探头等部件。

2.保持放置环境干燥：三坐标测量机应放置在干燥、通风良好的环境中，以防止机器受潮。

3.避免碰撞：在操作和移动过程中，要注意避免机器碰撞，以防损坏机器。

4.定期校准：三坐标测量机应定期进行校准工作，以确保测量结果的准确性。

5.设备保险：对于长时间不使用的机器，应及时对其进行保险，以免发生意外损坏。

四、故障处理1.设备故障的判断：对于设备出现的故障，要进行故障的判断和分析，找出故障的原因。

2.故障的排除：根据故障的性质和情况，采取相应的措施进行故障的消除。

3.故障报告：对于无法解决的故障，操作人员应及时上报，并提供必要的资料和信息。

三坐标操作使用规程一、引言三坐标操作是一种精密测量技术，广泛应用于制造业中的产品质量控制。

正确使用三坐标操作是确保产品尺寸与设计要求相符的关键。

本文旨在介绍三坐标操作的使用规程，以帮助操作人员准确、高效地进行测量工作。

二、操作准备1. 准备测量工件：清洁并固定待测工件，确保其表面没有污垢或损伤，并使其固定牢固。

2. 打开仪器电源：确认仪器工作正常，进行仪器校准。

三、测量原点设定1. 确定测量坐标系：根据工件的设计要求，选择合适的坐标系，并在仪器软件中设置。

2. 设定测量原点：通过合适的工具，在工件上标记测量原点，并在软件中进行原点设定。

四、基准平面测量1. 选择基准平面：根据工件的设计，确定需要测量的基准平面，例如平面度、垂直度等。

2. 设定基准平面：在软件中选择基准平面，并设定测量参数。

将测量探针与基准平面接触并测量，记录测量结果。

五、尺寸测量1. 选择测量尺寸：根据工件的设计要求，确定需要测量的尺寸，例如直径、长度等。

2. 设定测量参数：在软件中设定测量参数，如测量点的数量、测量深度等。

3. 进行测量：将测量探针与工件接触，并依次测量每个测量点，记录测量结果。

六、形状测量1. 选择测量特征：根据工件的设计要求，确定需要测量的形状特征，如圆度、平行度等。

2. 设定测量参数：在软件中设定测量参数，如测量点的数量、测量深度等。

3. 进行测量：将测量探针与工件接触，并按照测量参数进行测量，记录测量结果。

七、数据处理与分析1. 数据导出：将测量数据导出到电脑或存储设备中，以备后续分析使用。

2. 数据分析：使用专业的数据分析软件，对测量数据进行分析，如绘制测量结果图表、计算尺寸偏差等。

八、报告生成与归档1. 报告生成：根据分析结果，生成测量报告，包括工件的测量数据、尺寸偏差分析、形状特征评估等。

2. 报告审核：由专业人员对生成的报告进行审核，确保准确性和完整性。

3. 报告归档：将测量报告归档并妥善保存，以备查阅和追溯需要。

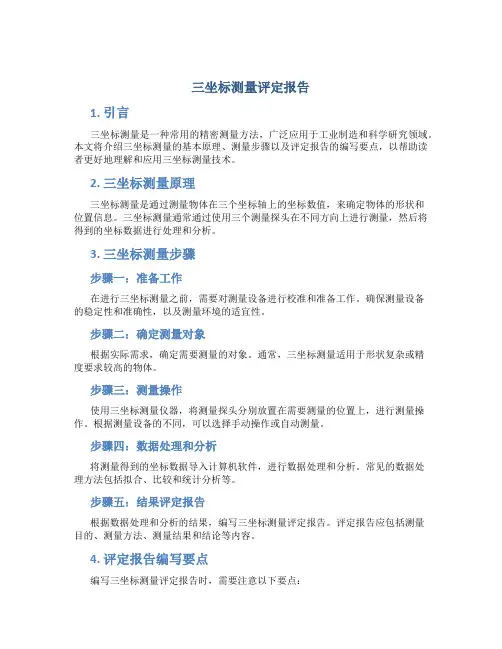

三坐标测量评定报告1. 引言三坐标测量是一种常用的精密测量方法，广泛应用于工业制造和科学研究领域。

本文将介绍三坐标测量的基本原理、测量步骤以及评定报告的编写要点，以帮助读者更好地理解和应用三坐标测量技术。

2. 三坐标测量原理三坐标测量是通过测量物体在三个坐标轴上的坐标数值，来确定物体的形状和位置信息。

三坐标测量通常通过使用三个测量探头在不同方向上进行测量，然后将得到的坐标数据进行处理和分析。

3. 三坐标测量步骤步骤一：准备工作在进行三坐标测量之前，需要对测量设备进行校准和准备工作。

确保测量设备的稳定性和准确性，以及测量环境的适宜性。

步骤二：确定测量对象根据实际需求，确定需要测量的对象。

通常，三坐标测量适用于形状复杂或精度要求较高的物体。

步骤三：测量操作使用三坐标测量仪器，将测量探头分别放置在需要测量的位置上，进行测量操作。

根据测量设备的不同，可以选择手动操作或自动测量。

步骤四：数据处理和分析将测量得到的坐标数据导入计算机软件，进行数据处理和分析。

常见的数据处理方法包括拟合、比较和统计分析等。

步骤五：结果评定报告根据数据处理和分析的结果，编写三坐标测量评定报告。

评定报告应包括测量目的、测量方法、测量结果和结论等内容。

4. 评定报告编写要点编写三坐标测量评定报告时，需要注意以下要点：•清晰明确地描述测量目的和测量对象；•准确记录测量步骤和测量数据；•使用图表、表格等方式直观展示测量结果；•对测量结果进行客观分析和评价；•提供合理的结论和建议。

5. 总结三坐标测量是一种重要的精密测量方法，可以有效地评定物体的形状和位置信息。

通过正确的测量步骤和数据处理，可以得到准确可靠的测量结果。

编写评定报告时，需要注意清晰明确地描述测量目的和对象，并提供客观准确的测量结果和结论。

希望本文对读者理解和应用三坐标测量技术有所帮助。

如果有任何问题或疑惑，请随时向我们咨询。

三坐标操作使用规程一、概述三坐标测量技术是一种精密的测量技术，主要用于测量三维物体的形状和尺寸。

为了确保测量结果的准确性和可靠性，对三坐标的操作规程必须严格遵守。

本文将详细介绍三坐标操作的使用规程，以及注意事项和保养维护等方面的内容。

二、操作步骤1.准备工作（1）检查三坐标仪的各个部件是否完好无损。

（2）确保三坐标仪的工作环境干燥、无尘、温度适宜。

（3）检查测量装置和测量工具是否完好，并进行必要的校准。

（4）检查工作台面和测量工件是否清洁。

2.初始化（1）打开三坐标仪的电源开关，待设备自检完成后，按照设备要求进行初始化操作。

（2）校准基准坐标系和坐标轴，确保测量的准确性。

3.夹持工件（1）选择适当的夹具，将待测工件夹持到三坐标仪的测量台上。

（2）确保工件夹持牢固，不会发生移动。

4.坐标系选择（1）根据工件的特点和测量要求，选择合适的坐标系进行测量。

（2）将工件放置在测量台上，并将其与坐标系对齐。

5.测量参数设置（1）根据实际需要，设置测量参数，包括测量模式、测量点数、测量精度等。

（2）根据工件的形状和尺寸，设置合适的测量方法和测量路径。

6.测量操作（1）在三坐标仪的操作界面上选择相应的测量指令。

（2）按照指令逐点进行测量，保持测量时操作的稳定性和准确性。

（3）根据实际需要，可以进行多次测量，取其平均值作为最终测量结果。

7.数据处理（1）测量完成后，将测量数据进行处理，包括数据的导出和保存。

（2）对于有需要的数据，可以进行进一步的分析和处理。

8.结果报告（1）根据测量数据生成测量结果报告。

（2）报告内容包括测量结果、误差分析、测量图示等。

三、注意事项1.使用前要进行设备校准和检查，确保设备的工作正常。

2.测量前要仔细检查工件，确保工件没有破损和变形。

3.在测量过程中要轻拿轻放，避免碰撞和外力干扰。

4.测量操作要稳定，尽量避免手抖和操作不规范。

5.数据处理和结果报告要仔细进行，确保测量结果的准确性和可靠性。
