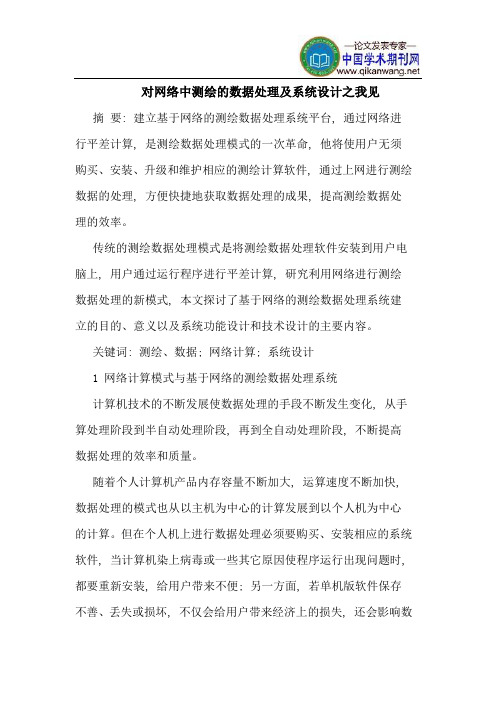

对网络中测绘的数据处理及系统设计之我见摘要: 建立基于网络的测绘数据处理系统平台, 通过网络进行平差计算, 是测绘数据处理模式的一次革命, 他将使用户无须购买、安装、升级和维护相应的测绘计算软件, 通过上网进行测绘数据的处理, 方便快捷地获取数据处理的成果, 提高测绘数据处理的效率。
传统的测绘数据处理模式是将测绘数据处理软件安装到用户电脑上, 用户通过运行程序进行平差计算, 研究利用网络进行测绘数据处理的新模式, 本文探讨了基于网络的测绘数据处理系统建立的目的、意义以及系统功能设计和技术设计的主要内容。
关键词: 测绘、数据; 网络计算; 系统设计1 网络计算模式与基于网络的测绘数据处理系统计算机技术的不断发展使数据处理的手段不断发生变化, 从手算处理阶段到半自动处理阶段, 再到全自动处理阶段, 不断提高数据处理的效率和质量。
随着个人计算机产品内存容量不断加大, 运算速度不断加快, 数据处理的模式也从以主机为中心的计算发展到以个人机为中心的计算。
但在个人机上进行数据处理必须要购买、安装相应的系统软件, 当计算机染上病毒或一些其它原因使程序运行出现问题时, 都要重新安装, 给用户带来不便; 另一方面, 若单机版软件保存不善、丢失或损坏, 不仅会给用户带来经济上的损失, 还会影响数据处理工作的正常进行。
利用个人机采用单机版软件进行数据处理也不利于数据的管理和共享, 不利于单位系统内部乃至整个行业的信息交流。
以网络为中心的计算模式将克服以上不足, 充分发挥网络信息高速公路的强大功能,给数据处理和管理带来更多的方便。
计算机或其他带有输入功能的上网工具在任何地方接入网络, 利用网络计算系统实时动态地进行计算、通信和数据的管理, 即以网络为中心的计算模式, 该模式具有无限的存取能力和获得处理的能力,将改变市场的当前状况, 削弱个人机及其系统软件的重要性, 将更多的处理和数据存储移入网络。
网络计算模式要通过应用服务器得以实现, 客户机提出应用需求时, 相关应用服务器做出反应, 进行运算。
工程测量技术的发展趋势摘要:随着科学技术的发展,尤其是计算机技术、电子技术等方面的发展,工程测量的智能化、一体化、自动化、数字化水平越来越高,工程测量的可靠性、实时性、简便性、精确性也越来越高,极大的提升了工程测量水平。
本文就工程测量技术发展的现状以及应用进行了阐述,并对其未来发展趋势进行了的探讨。
关键词:工程测量;发展现状;发展趋势引言工程测量是为各项建设项目的勘测、设计、施工、安装、竣工、监测以及运营管理等一系列工程工序服务的。
能够为工程建设的各个环节提供必要的测量数据,在规范施工管理的同时,还能为工程的施工质量提供有效的保障。
一、工程测量的发展现状1、测量仪器数字化20世纪80年代以来,各种较为专业的地面测量仪器应运而生,给工程测量提供了极大的便捷与支持。
例如,激光水准仪、数字水准仪、全站仪、光电测距仪等不断研发,并迅速取代了传统的工程测量设备被应用于工程测量领域。
目前的工程测量设备体系已经实现了全面的数字化、自动化。
同时,这些测量仪器的数字化,有力的提高了测量的精度、准确度和速度,实现了测图、放样的数字化发展。
2、数据采集自动化在传统工程测量中,需要大量人工参与实际测量过程,但随着数据采集自动化程度的不断提高,实际测量过程所需要的人工参与越来越少,甚至仅一两人通过操作仪器即可完成测量工作。
如电子经纬仪即能够通过自动记录、自动修正、自动归化计算、自动角量扫描、自动消除误差,并能自动记录数据,有效的减少了整个测量过程的人工操作,实现对目标的自动测量;再如激光水准仪、记录式精密补偿水准仪等,能实现自动安平、自动读数、自动记录、自动校验测量数据,使几何水准测量自动化;再如陀螺经纬仪通过微机控制,也实现了矿山、隧道工程测量中干扰补偿、连续测量的自动化,有效提高了测量作业效率。
3、测量控制智能化目前,在工程测量作业中,传统的光学仪器、电磁波仪器已经逐渐退出工程测量实践,取而代之的是智能化程度越来越高的电子测量设备。
我国工程测量技术发展现状与成就工程测量是土木工程、建筑工程、交通工程等领域中不可或缺的重要技术。
它是在工程建设的各个阶段中,通过测绘技术手段获取地表地下各种信息、数据,为工程设计、施工、监理、验收提供必要的基础数据。
随着我国经济的快速发展和基础设施建设的不断提升,工程测量技术也在不断发展和创新。
下面我们就我国工程测量技术发展现状与成就进行一番探究。
一、技术发展趋势1. 高精度、高效率随着现代化设备的广泛应用和数字化测量技术的不断革新,工程测量的精度和效率要求也在不断提高。
目前,全站仪、GPS、激光雷达等高精度测量仪器在工程测量中得到了广泛应用,大大提高了测量的精度和效率。
2. 自动化、智能化自动化是工程测量技术的一个重要趋势。
随着信息技术的发展,工程测量仪器不断智能化,通过自动化测绘软件的开发,可以实现数据的自动采集、处理和输出,减轻了测量人员的工作负担,同时也提高了测量的准确性和稳定性。
3. 多元化、综合化在工程测量中,传统的测量方法已经不能满足工程设计和施工的需求,需要结合多种测量方法和技术手段,实现综合化的测量。
结合地理信息系统(GIS)、遥感技术、无人机测绘等技术,可以实现地表地下三维信息的快速获取和动态监测。
二、技术应用领域1. 基础设施建设在基础设施建设领域,工程测量技术的应用十分广泛。
在道路、桥梁、隧道、港口等工程建设中,工程测量技术可以进行地形测量、路线选址、量坡设计、隧道位置监测、河道变化监测等工作,为工程设计和施工提供了重要的数据支持。
2. 房地产开发随着城市化进程的加快,房地产开发需求不断增加,工程测量技术在房地产开发中也发挥着重要作用。
通过测绘技术,可以实现土地利用规划、用地界址测绘、楼盘规划设计等工作,为房地产开发提供了空间信息支持。
3. 矿产资源开发工程测量技术在矿产资源开发中也有着重要的应用。
通过地面探矿、地下空间探测、矿区勘探等工作,可以实现矿产资源的精准勘查和开发,为矿业开发提供了技术支持。
重大科研仪器设备研制项目申请书[申请书]项目名称:重大科研仪器设备研制项目申请单位:XXX科研机构申请人:XXX项目简介:本项目旨在研制一套具有世界先进水平的科研仪器设备,为我国科学研究提供强有力的支持和保障。
该仪器设备将在多个领域的科研实验中得到应用,包括生物医学、材料科学、化学工程等。
研究目标:本项目的主要研究目标如下:1.研发一套高精度、高灵敏度的测量系统,能够实时监测和记录样品的物理和化学性质。
2.开发一种全自动控制系统,能够实现对实验过程中的参数进行精确控制和调节。
3.设计一套智能化的数据处理与分析系统,能够对实验结果进行快速处理和评估。
4.研制一套功能完备的样品制备系统,能够满足多种样品的准备需求。
5.实现对仪器设备的远程控制和监控,方便用户进行远程操作和管理。
预期成果:本项目预期将研制出一套具有以下特点和优势的科研仪器设备:1.高精度、高灵敏度:仪器设备具备优异的测量精度和灵敏度,能够满足科研实验的需求。
2.全自动控制:仪器设备具备智能化、自动化的操作系统,能够大大提高实验效率。
3.快速数据处理:仪器设备配备快速数据处理与分析系统,能够快速准确地分析实验结果。
4.多功能样品制备:仪器设备包含多个样品制备模块,能够满足多种样品的制备需求。
5.远程管理:仪器设备支持远程控制和监控,用户可以方便地进行远程操作和管理。
研究方案:本项目的研究方案分为以下几个步骤:1.设计和优化:根据需求,设计出仪器设备的总体结构和参数要求,并进行充分的优化。
2.材料选用:选用合适的材料,以确保仪器设备的稳定性、耐用性和性能优越性。
3.系统集成:将各个子系统进行集成和调试,确保整个仪器设备的正常运行和协调工作。
4.数据处理系统研发:研发快速、准确的数据处理与分析系统,以提高实验结果的处理效率。
5.样品制备系统研发:开发多功能样品制备系统,满足多种样品的准备需求。
6.远程控制与监控系统设计:设计并实现远程控制和监控系统,提供方便和便捷的远程操作和管理方式。
国产GNSS数据处理软件的比较和分析孙国鹏;李建胜;郝向阳;张小东【摘要】本文针对国内常用的三款商业软件中海达HGO软件、华测CGO软件、和南方GNSS数据处理软件进行研究,在截止高度角和采样频率等参数相同的情况下,对三种软件基线解算的质量、网平差后的点位精度、以及相同基线在GPS系统和北斗系统下的计算结果进行了对比和分析.实验表明,三种软件都较为成熟,并满足D级GPS控制网工程的精度要求;HGO软件对基线向量和网平差的处理结果要略优于另两种软件.【期刊名称】《全球定位系统》【年(卷),期】2017(042)001【总页数】5页(P103-107)【关键词】GNSS;数据处理;基线解算;网平差【作者】孙国鹏;李建胜;郝向阳;张小东【作者单位】信息工程大学,导航与空天目标工程学院,河南郑州45000;北斗导航应用技术河南省协同创新中心,河南郑州45000;信息工程大学,导航与空天目标工程学院,河南郑州45000;北斗导航应用技术河南省协同创新中心,河南郑州45000;信息工程大学,导航与空天目标工程学院,河南郑州45000;北斗导航应用技术河南省协同创新中心,河南郑州45000;信息工程大学,导航与空天目标工程学院,河南郑州45000;北斗导航应用技术河南省协同创新中心,河南郑州45000【正文语种】中文【中图分类】P228.421世纪以来,各国争相发展全球导航卫星系统,GNSS技术成为体现大国地位和国家综合实力的重要标志。
其中以美国的全球定位系统(GPS)发展最为迅速,GPS测量技术已经广泛应用于工程测量、大地测量以及海洋测绘、航空摄影测量、地籍测量等各个领域[1]。
GPS数据处理是GPS研究的一个重要内容,GPS测量定位理论和软件科学的进步促进了不同GPS数据处理软件的发展。
GPS数据处理软件可分为科研软件和商用软件[2]。
国际上应用较为广泛的主要有:美国麻省理工学院和加州大学圣地亚哥分校Scripps海洋研究所研制的GAMIT/GLOBK,美国喷气推进实验室研制的GIPSY/OASIS软件和瑞士BERNE大学研制的Bernese软件;而一般的商用软件主要有美国天宝公司TGO、TBC和TTC等软件。
工程测量数据处理与分析方法摘要:工程测量数据处理与分析方法是工程领域中至关重要的一部分,它涵盖了从数据采集到结果解释的全过程。
本文旨在综合讨论工程测量中数据处理和分析的方法,包括数据采集、数据清理、数据校正、数据插值、误差分析等方面。
通过详细介绍这些方法,读者将能够更好地理解如何处理和分析工程测量数据,从而提高工程项目的质量和可靠性。
关键词:工程测量、数据处理、数据分析、误差分析引言工程测量在各种工程项目中具有重要地位,它涉及到土木工程、建筑工程、水利工程、交通工程等众多领域。
工程测量的核心任务之一是采集和处理各种类型的数据,以获得有关工程项目的精确信息。
这些数据可能来自于各种测量仪器,包括全站仪、GPS、激光测距仪等。
然而,采集到的原始数据通常包含噪声、误差和不完整性,因此需要经过一系列的数据处理和分析步骤,以提高数据的质量和可信度。
本文将详细讨论工程测量数据处理与分析方法,包括以下几个方面:数据采集:工程测量的第一步是数据采集。
不同类型的工程项目需要不同的测量仪器和方法。
例如,在土木工程中,全站仪常用于测量地形和建筑物的位置。
在水利工程中,水位计和流速计用于监测水位和流速变化。
在数据采集过程中,应注意仪器的校准和环境条件的控制,以减小误差的可能性。
数据清理:采集到的原始数据通常包含各种干扰和噪声,如随机误差和系统误差。
数据清理的目标是去除这些干扰,使数据更加可靠。
常见的数据清理方法包括平滑、滤波和异常值检测。
数据校正:数据校正是确保测量数据与实际情况相符的重要步骤。
这包括仪器的校正和校正模型的建立。
例如,全站仪的仪器常常需要进行水平和垂直校正,以保证测量结果的准确性。
数据插值:在工程测量中,不同点之间的数据通常需要进行插值,以获得连续的地形或物理属性分布。
插值方法包括线性插值、样条插值和克里金插值等。
选择合适的插值方法对于获得准确的结果至关重要。
误差分析:工程测量中的误差分析是不可或缺的一部分。
工程测量软件系统开发方案一、项目背景随着社会的不断发展和科技的快速进步,工程建设领域的需求也在不断增加。
作为工程建设领域中重要的一环,工程测量在工程项目中扮演着重要的角色。
然而,传统的测量方法存在着精度不高、效率低下、人力成本高等问题,因此需要一款高效、精准的工程测量软件系统来解决这些问题。
二、系统需求分析1. 功能需求:(1)测量数据采集功能:能够接收不同类型的测量设备进行数据采集,包括全站仪、GPS、激光测距仪等设备。
(2)数据处理与分析功能:能够对采集到的测量数据进行处理和分析,包括数据清洗、计算、统计、图形展示等功能。
(3)数据传输功能:能够将处理后的数据进行传输和共享,包括导出报告、打印等功能。
(4)测量工具管理功能:能够进行各种测量工具的管理,包括维护、校准和使用记录等功能。
(5)权限管理功能:能够对系统的各个模块进行权限管理,包括用户角色、操作权限等功能。
2. 性能需求:(1)系统应具有较高的稳定性和可靠性,确保数据安全和准确性。
(2)系统应具有较高的响应速度和处理能力,能够快速处理大量的测量数据。
3. 可靠性需求:(1)系统应具有较高的稳定性,能够连续运行较长时间。
(2)系统应能够自动备份数据,防止数据丢失。
4. 安全性需求:(1)系统应具有一定的权限管理功能,确保用户的操作安全性。
(2)系统应具有数据加密和防火墙等功能,确保数据的安全性。
5. 易用性需求:(1)系统应具有良好的用户界面,操作简单、直观。
(2)系统应具有在线帮助和操作指南,方便用户使用。
三、系统设计1. 系统架构(1)前端采用Web端设计,用户可以通过浏览器访问系统进行操作。
(2)后端采用Java语言,基于SpringBoot框架进行开发,维护数据与业务逻辑。
(3)数据库采用MySQL进行存储,确保系统的数据安全和稳定性。
2. 模块设计(1)数据采集模块:接收测量设备进行数据采集,实时展示数据采集状态。
(2)数据处理与分析模块:对采集到的数据进行处理和分析,包括数据清洗、计算、统计、图形展示等功能。
工程测量数据处理系统的研制与开发
在科学技术的推动下,先进的工程测量设备不断被运用到工程测量工作中,极大程度上推动我国测绘工作的开展。
测量数据处理在工程测量与大地测量中占据重要作用,为此,本文将针对工程测量数据处理系统进行研究与探讨,分析工程测量数据处理系统的应用价值与意义。
标签:工程测量数据处理系统研究与开放
随着社会的不断发展,地质工程对测量数据处理提出更高、更新的要求与标准,实现测量数据处理的自动化、一体化与现代化,是工程测量数据处理工作的必然发展方向。
一、工程测量数据处理系统的关键技术
1.近似坐标解算
工程测量数据处理工作中,控制网平差时应运用附加条件对其进行计算,根据特定点的近似坐标确定平差的误差方程式,并对测量数据实施自动化处理。
判断近似坐标时,应通过精度评定与平差计算,从而计算出待定点的近似坐标。
2.网平差设计
测量数据处理的核心是平差,应确保处理过程具有足够的清晰度,确保工程测量数据处理系统具有扩展性。
工程测量数据量加大,需要通过间接平差计算方法,根据平差的性质从中选择出一个独立的量作为应用参数,使每一个观测量平差值代表相应的参数函数,如果参数函数属于非线性函数,需要先对其进行线性化,然后列出相应的误差方程;法方程是由自由项、误差方程系数共同组成,参数的个数直接决定着法方程的个数;通过计算法方程,从中推算出相应的参数;通过计算误差方程,从中求解出观测量的平差值。
通过对网平差进行分步计算,得出水准网平差、平面网平差以及GPS网平差。
二、工程测量数据处理系统的开发工具与技术
1.面向对象的分析与设计
软件系统项目具有复杂性,需要根据软件的功能与构成,将复杂的问题分解成多个易于管理与控制的小模块。
从面向对象的角度分析,分析与设计主要是发现问题中的主要对象,按照用户对事物的认知与理解,处理好对象的内部结构与外部关系,构建一套具有准确性与简洁性的軟件系统对象模型。
对问题进行分析时,还应根据事物的实际特征、交会方式以及事物之间的联系,对其进行深入研究与探讨;设计面向对象时,应将逻辑对象作为面向对象程序的设计原因,根据对象属性,设计出相应的内部构建。
2.建模语言的统一
UML是构造软件系统制品,具有描述性与可视化的应用语言,是一种表示法的系统,更是一种建模语言。
从UML图拥有用例图、类图、协作图、时序图、状态图、活动图六种类型,从工程测量数据处理系统建模中的实际应用来看,该系统主要运用用例图与类图两种形式。
其中“用例图”,是系统需求通过借助不同的用例描述语言,将用例作为事务序列,确保每一个事务均是从系统外部所调用出来的,使外部事务与内部对象协调统一、相互协作,围绕对象和系统创造出二者之间的关联体系;“类图”是工程测量数据处理系统处于静止状态时的结构形态,是“类”以及“类”之间关系的集合。
三、工程测量数据处理系统的总体设计
1.开发目标
开发测量数据处理系统是将数据库技术以及计算机技术作为研发基础,使数据库与计算机能够为工程施工网平差进行控制与计算等服务,使系统具有可靠性、实用性、先进性、便捷性、扩展性以及友好性。
通过运用先进的计算机软件技术与硬件技术,对工程中所设计的各类控制网进行智能管理,实现数据输入、预处理、分析等功能的一体化,根据实际情况选择与之相匹配的网平差控制方式,并对网平差结构实施可视化输出工作与管理工作。
2.设计要求
对工程测量数据处理系统进行设计时,应根据系统开发目标,结合网差控制系统的实际情况,完善工程测量数据处理系统功能,处理系统操作方便,提高数据处理结果的可靠性,使整个系统具有较高的容错性、适用性、兼容性与可扩充性。
首先,工程测量数据处理系统应科学的对工程实践中所涉及的三维网、平面网、高程网进行优化设计、审核外业成果、计算平差,并运用多种方法实现对平差计算结果的输出和管理;其次,工程测量需要将高斯转换、放样计算、坐标换算、换代计算等常用的计算方式以子系统或者是模块的形式融入到工程测量数据系统中,提高工程测量数据系统的通用性与实用性;其三,根据测量数据处理的功能、流程、习惯,对测量数据系统的设计输入模块、处理模块、输出模块、查询模块、附加模块进行科学设计,使每一个模块均能够充分发挥各自作用,为工程测量数据处理系统提供服务,提高系统的适用性与协调性;其四,设计工程测量数据处理系统时,应充分意识到用户在实际使用过程会出现输入错误的情况,需要保证系统能够对用户所输入的数据做出准确的判别,提高系统的稳定性与容错性;其五,为保证工程测量数据处理系统能够与时俱进、开拓创新,需要定期对系统进行升级与拓展,及时添加应用系统、功能模块、网络宽带、支配设备等功能,推动工程测量数据处理系统研究工作的开展。
四、工程测量数据处理系统的输入输出模块设计
工程测量数据系统应具备生成文本文件、表格功能,确保所生成的平差结构符合标准文件输入要求。
从工程测量数据系统设计的实际情况来看,该系统具有输出Excel、CAD等文件,并运用ole技术对Excel、CAD进行操作。
五、工程测量数据处理系统的数据查询管理模块设计
1.数据储存
应确保工程测量数据处理系统具有延展性与扩充性,为查询数据、更新数据提供方便,应在脚本中添加常用的更新操作,对信息进行查询与控制,及时对系统中的各项数据进行更新,并添加各项更改期数。
工程测量数据储存工作需要依靠流控与SQL语句书写完成,通过对数据的编译与优化,然后将数据转移到数据库服务器中,对其进行储存。
使用应用程序时,通过搜索、查找即可实现对数据的随时调动;运行储存之前,通过运用句法、语法对数据库的内容进行分析,对执行方案进行优化。
2.平差模块设计
对工程测量数据处理系统的平差模块进行设计时,是系统设计工作中的一项难点,通过运用误差方程技术、近似坐标计算实现对数据的计算与储存。
从工程测量数据处理系统的实际应用来看,平差模块呈现独立分离状态,构建动态链接库。
随着工程测量数据处理系统的不断更新,为平方差计算工作提供便利。
总结
对工程测量数据处理系统进行研发,需要从关键技术处理、系统开发工具、总体设计、模块设计等多方面入手,确保所研制工程测量数据处理系统符合实际要求与需要。
参考文献
[1]李方,邹进贵.Web平台下的工程测量数据在线处理系统研制[J].测绘通报,2015(S1):219-222+237.
[2]李卉萍.基于被测介质电导特性的冰水情传感器及系统的研究[D].太原理工大学,2013.
[3]黄剑飞.高速铁路无砟轨道三维检测系统研制及误差分析[D].长安大学,2011.。
