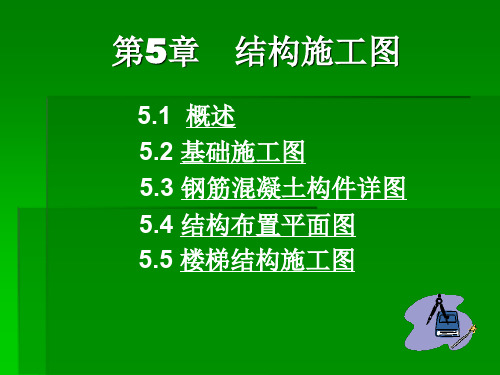

第5章结构施工图5.1 概述5.2 基础施工图5.3 钢筋混凝土构件详图5.4 结构布置平面图5.5 楼梯结构施工图5.1 概述建筑结构：由房屋中的主要承重构件相互联接构成的一个整体,即房屋的承重结构系统,称为建筑结构,简称结构。
结构构件：在承重结构系统中的各个杆件，称为结构构件，简称构件。
其所用材料一般有钢筋混凝土、砖石、钢、木等。
结构施工图一般包括以下几部分内容：（1）结构设计说明。
（2）基础施工图。
（3）各层结构布置平面图。
（4）构件详图。
（5）楼梯结构详图。
（6）其他构造详图。
构造柱GZ 基础QL B圈梁板梁L 墙板QB 楼梯板TB 空心板槽形板屋面板KB CB WB 柱刚架框架Z GJ 屋架钢筋网预埋件阳台雨蓬梯楼梯梁KL TL 基础梁过梁JL GL 挡土墙桩名 称代号ZH WJ DQTYP YT M W J名 称代号名 称代号名 称代号以下为使用较多的构件(代号)常用构件代号(GB/T50105—2001)名 称线 型线 宽一 般 用 途粗中细实线粗中细粗细粗细虚线单点长画线双点长画线折断线波浪线b0.5b 0.25b b0.5b0.25bb 0.25bb 0.25b 0.25b 0.25b螺栓、主钢筋线、结构平面图中的单线结构构件线、钢木支撑及系杆线，图名下横线、剖切线结构平面图及详图中剖到或可见的墙身轮廓线、基础轮廓线、钢、木结构轮廓线、箍筋线、板钢筋线可见的钢筋混凝土构件的轮廓线、尺寸线、标注引出线，标高符号，索引符号不可见的钢筋、螺栓线，结构平面图中的不可见的单线结构构件线及钢、木支撑线结构平面图中的不可见构件、墙身轮廓线及钢、木构件轮廓线基础平面图中的管沟轮廓线、不可见的钢筋混凝土构件轮廓线柱间支撑、垂直支撑、设备基础轴线图中的中心线定位轴线、对称线、中心线预应力钢筋线原有结构轮廓线断开界线断开界线(GB/T50105--2001)结构图中的图线规定5.2基础施工图基础：房屋最下部埋在地面以下的承重构件，称为基础。
