楼梯施工图识读

图9.11 例9.1中楼梯平面、剖面图
[例9.2]某住宅的开间尺寸为2700mm，进深尺寸 为5100mm，层高2700mm，封闭式楼梯间。 内墙240mm，轴线居中；外墙360mm，轴线 外侧为240mm，内侧为120mm；室内外高差 750mm。楼梯间底部有出入口，门高 2000mm。设计该建筑的楼梯。 解：（1）本题为封闭式楼梯间，层高为 2700mm，初步确定步数为16步。 （2） h=2700÷16=168.75mm，踏步宽度b取 260mm。 （3）由于楼梯间下部通行人，故取第一跑步 数多、第二跑步数少的两跑梯段。步数多的第 一跑取9步，第二跑取7步。二层以上则各取8 步
平行双分楼梯
平行双跑楼梯
折行三跑楼梯
剪刀楼梯
9.2 楼梯的设计要求与尺度
9.2.1 楼梯的设计要求
（1）楼梯的设计应严格遵守《民用建筑设计通则》、 《建筑设计防火规范》、《高层建筑设计防火规范》等 的规定。 （2）楼梯在建筑中的位置应方便到达，并有明显的 标志。 （ 3）楼梯一般均应设置直接对外出口，并与建筑入 口关系密切、连接方便。 （ 4）建筑物中设置的多部楼梯应有足够的通行宽度、 合适的坡度和疏散能力，符合防火疏散和人流通行要求。 （ 5）由于采光和通风的要求，通常楼梯沿外墙设置， 可布置在朝向较差的一侧。 （ 6）在建筑剖面设计中，要注意楼梯坡度和建筑层 高、进深的相互关系，也要安排好人们在楼梯下出入或 错层搭接时的平台标高。
图9.14 现浇钢筋混凝土双跑梁板式楼梯 （a）单斜梁式梯段；（b）双斜梁式梯段
斜梁在下面时可布置在一侧（单梁式 ) 、两 侧（双梁式）或中部（梁悬臂式）。（图9.15) 斜梁布置在侧面时有正梁式（明步）、反梁 式（暗步）两种做法。 明步做法是指斜梁在踏步板下面露出一部分， 且踏步外露，这种做法梯段形式较为明快，但在 板下露出的梁其阴角容易积灰（图9.16（a)) 暗步做法是指斜梁上翻包住踏步板，梯段底 面平整且可防止污水污染梯段下面。但凸出的斜 梁将占据梯段一定的宽度（图9.16（b))

＞0.4m
03 楼梯的尺度 5、梯井
两个楼梯梯段之间的空隙。公共建 筑梯井宽度大于等于150mm， 住宅、小学、儿童机构≤200mm。
儿童经常使用的，当梯井＞200mm时， 必须采取安全措施。
03 楼梯的尺度 6、栏杆、扶手
儿童使用在500～600mm 高度增设扶手，垂直杆件 间距≤110mm。
340～280 350～300 300 280～260
03 楼梯的尺度 2、踏步的尺度和数量
NH h
N：踏步数；
H：层高；
h：踏步高。
03 楼梯的尺度 3、楼梯梯段
梯段净宽： 从内墙面到扶手中心线或两扶
手中心线之间的水平距离。 大小取决于通行人数、消防疏散 要求。 注：每股人流宽度为0.55+（0～ 0.15）m且不少于两股人流
2、踏步的尺度和数量
b h
楼梯坡度在20°～ 45°，最适宜坡度为30 °
03 楼梯的尺度 2、踏步的尺度和数量
各种类型的建筑常用的适宜踏步尺寸
楼梯 类型 踏步高（mm）
住宅
156～175
踏步宽（mm）
300～260
学校 办公楼
140～160
影剧院 会堂
120～150
医院
150
幼儿园
120～150
室内扶手高度 ≥900mm
室外扶手高度 ≥1050mm
水平栏杆长 度＞500mm
03 楼梯的尺度 7、楼梯的净空高度
平台净高 ≥2000mm
平台净高 ≥2000mm
梯段净高 ≥2200mm
03 楼梯的尺度 梯段长度
L N 1b 2
03 楼梯的尺度 4、平台
中间平台宽度≥梯段的宽度 楼层平台宽度与楼梯间形式相关

如何进行楼梯施工图的综合识读？
3. 读楼梯建筑平面、剖面图中有关详图及索引 ——核对楼梯踏步、栏杆扶手等详图是否齐全，栏杆高度 是否满足要求； 4. 读楼梯结构平、剖面图 ——梯段板（斜梁）、梯梁、平台板编号及详图是否有遗 漏，楼层平台的梁、板是否缺少配筋详图；
5. 读楼梯建筑、结构剖面图 ——核对楼梯净空尺寸是否满足强制性规范要求。
现浇钢筋混凝土梁式楼梯的结构组成如何？
梯段板 梯段斜梁
梁 式 楼 梯 间 结 构
楼层平台梁
中间平台梁
楼层平台板
中间平台板
与平台梁连接框架梁（墙）
梁式楼梯的荷载是如何传递的？
梯段板 梯段斜梁 楼层平台 平台梁 中间平台 承重墙 框架梁 框架柱
基础
1. 荷载传递形成完整链条，每个构件是其中一部分。 2. 单个构件的缺失或破坏将使传递链条断裂，会使建
楼梯结构施工图的识读
本次课要学会什么能力？

能够识读楼梯结构平面图、剖面图及详图
本次课涉及哪些知识？


现浇钢筋混凝土板式楼梯结构构造？ 楼梯间荷载的传递路径？ 楼梯结构平面图的形成？ 楼梯剖面图的形成？ 楼梯结构平面图、剖面图、详图表达的内容？ 楼梯结构施工图的识读方法？
本次课要完成的任务
思考问题？
1. 现浇钢筋混凝土楼梯的构造组成如何？
2. 楼梯建筑施工图包括哪些图样？分别表达哪些主要内容？
3. 什么是梁式楼梯和板式楼梯？两者区别在哪里？
4. 识读楼梯建筑施工图应与整套施工图中哪些图纸对照？ 目的是什么？ 5. 识读楼梯建筑施工图能够得到哪些信息？
楼层平台梁
中间平台梁
楼层平台板 中间平台板 与平台梁连接框架梁（墙）

型楼梯板钢筋计算准备
2）斜坡系数k 楼梯板钢筋计算中常用到斜坡系数k。在钢筋计算中，经常需要通过水平投影长度计 算斜长，即
其中，斜坡系数k可以通过踏步宽度和踏步高度来进行计算，即 实际计算中k值也可以根据 与 的比值按照表6-1取用。
表6-1 k值
楼梯配筋标准构造及计算原理
型楼梯板配筋构造
AT型楼梯板配筋构造 如图6-12所示，具体如下。
楼梯钢筋计算
图 6-13 AT 型楼梯设计示例
楼梯钢筋计算
（2）计算斜坡系数 k
k bs2 hs2 3002 1402 1.104
bs
300
（3）梯板下部钢筋的计算
① 下部纵筋长度及根数的计算：
a max{5d ，bk /2} max{512，300 1.104/2} max{60，165.6} 166 (mm)
抗震构造措施，其中只有ATc型楼梯参与结构整体抗震计算。
楼梯平法识图
1.集中标注
楼梯集中标注的内容有五项，具体规定如下。 （1）梯板类型代号与序号，如AT××。 （2）梯板厚度，注写为 ×××。当为带平板的梯板且梯段板厚度和平板厚度不同时， 可在梯段板厚度后面括号内以字母P打头注写平板厚度。
楼梯平法识图
As
1
fcb h0 fy
1.0 11.9 1 000 0.129 100 270
568.6 (mm2 )
选配钢筋： 梯段板下部纵筋：A10@130（604 mm2）； 分布筋：A8@300（每级踏步一根 A8 钢筋）； 扣筋：A8@160（ 314 mm2 跨中受力钢筋的 0.5 倍）； 扣筋分布钢筋：A8@300。 楼梯平法施工图如图 6-15 所示。
为 ；另一端锚入高端梯梁内，伸至支座对边再向下弯折，且弯锚水平段长度不小

——了解楼梯所在位置
看轴线间尺寸标注——了解楼梯间开间和进深
看平面图个数 ——了解层数及梯段数
看标高
——了解楼层、中间平台标高
看细部尺寸标注 ——了解梯段宽度和踏步数
楼梯建筑剖面图如何阅读？
看标高 ——了解楼层、中间平台高度、窗洞口及栏杆高度；
看细部尺寸标注 ——了解踏步宽度和数量，踢步高度及数量；
现
浇
板
式
楼梯平台
楼
梯
楼梯踏步 踏步下板 梯段斜梁
楼层平台 中间平台 平台梁
栏杆扶手
相关知识链接——楼梯段的角度？
楼梯段的角度： 1. 一般楼梯角度应不大于38 度； 2. 最舒适的角度应为30度； 3. 45-90度时为爬梯； 4. 小于10度时应设坡道； 5. 10-23度间应设台阶； 6. 23-38度间可做楼梯。
相关知识链接——楼梯间的净空要求？
相关知识链接——楼梯栏杆高度？
栏杆安全高度： 踏步前缘至上方扶手中心距离 H
1. 一般室内楼梯 H≥0.9M 2. 室外楼梯 H≥1.05M 3. 高层建筑室外楼梯 H≥1.1M
楼梯建筑施工图由哪些图样组成？
楼梯建筑 施工图
楼梯建筑平面图 楼梯建筑剖面图
楼梯建筑详图
建筑物中垂直交通设施（通道）有哪些？
按照用途和角度不 同一般分为以下几种：
垂 直 交 通 设 施
普通楼梯 垂直升降载客电梯 垂直升降载货电梯
电动扶梯 爬梯 坡道 台阶
电 梯 的 内 部 构 造
相关知识链接——1幢建筑物中楼梯的数量？
1. 一般的建筑物至少应设置两部以上的楼梯； 2. 高层建筑已设置电梯者，楼梯亦不可不设，即电梯间比邻处 必
什么？ 识读楼梯建筑施工图能够得到哪些信息？

六.五 楼梯平法施工图的剖面标注识图方法
六.五.一 剖面注写的方式
剖面注写方式需在楼梯平法施工图中绘制楼梯平面布置图和楼梯剖面,注写方式分
平面注写、剖面注写两部分图.
六.五.二 楼梯平面注写的有关内容
楼梯平面布置图注写内容,包括楼梯间的平面尺寸、楼层结构标高、层间结构标高、
楼梯的上下方向、梯板的平面几何尺寸、梯板类型及编号、平台板配筋、梯梁及
三. 掌握各类型号楼梯的标准钢筋构造.
四. 完成各类型号楼梯平法识图举例训练.
六.一 认识钢筋混凝土楼梯
楼梯是实现建筑垂直交通运输的主要方式,用于楼层之间和楼层高垂直交通工具,但是仍然要保留楼梯供
紧急时逃生之用.
六.一.一 楼梯的构造特点
设有踏步供建筑物楼层之间上下通行的通道称为梯段.踏步又分为踏面[供行走
[四]梯板支座上部纵筋,下部纵筋,之间以“ ；”分隔.
[五]梯板分布筋,以F 打头注写分布钢筋具体值,该项也可在图中统一说明.
楼梯平法施工图的剖面标注识图方法.
[六]楼梯外围标注的有关内容
楼体外围标注的内容,包括楼梯间的平面尺寸、楼层结构标高、层间结构标高、楼
梯的上下方向、梯板的平面几何尺寸、平台板配筋、梯梁及梯柱配筋等.
时踏脚的水平部分]和踢面[形成踏步高差的垂直部分].
六.一.二 楼梯的分类
楼梯按梯段可分为单跑楼梯、双跑楼梯和多跑楼梯.梯段的平面形状有直线的、
折线的和曲线的.按材料划分有钢结构楼梯、混凝土楼梯、木结构楼梯、绳梯等.
本章重点介绍钢筋混凝土楼梯在建筑物中作为楼层间交通用的构件,由连续梯级
的梯段、平台和围护结构等组成.在设有电梯的高层建筑中也同样必须设置楼梯.
六.一.三 钢筋混凝土楼梯的特性

（一）集中标注 1.梯板类型代号与序号，如ATc1。 2.梯板厚度，注写为h=xxx：当带平板的厚度与与 梯段的厚度不同时，可在梯段板厚度后面括号里 以字母P打头注写平板厚度。 3.踏步段总高度和踏步级数，之间以“/”分隔。 4.梯板支座上部纵筋，下部纵筋，之间以“；” 分隔。 5.楼板分布筋，以“F”打头注写具体数值。
任务1 楼梯施工图的表示方法
三、剖面注写方式
（二）剖面图注写内容包括集中标注、梯柱、梯梁编号、梯板水平及竖向尺寸、楼 层结构标高、层间结构标高。当为单向板时，分布筋可不必注写，而在图中统一注明。 图6-1为AT板截面形状与支座位置图。
图6-1 AT型板截面形状与支座位置图
任务1 楼梯施工图的表示方法
一、 AT型和ATc型楼梯的特 征
2.ATc型楼梯
（1）梯板全部由踏步段构成，其支承 方式为梯板两端均支承在梯梁上。 （2）楼梯休息平台与主体结构可连接， 也可脱开。 （3）梯板厚度应按计算确定，且不宜 小于140；梯板采用双层配筋。 （4）平台板按双层双向配筋。
任务1 楼梯施工图的表示方法
二、平面注写方式
项目六 楼梯施工图平法识读
任务1 楼梯施工图的表示方法
任务1 楼梯施工图的表示方法
楼梯施工图 表示方法
平面注写 剖面注写 列表注写
楼梯平法施工图由楼梯的平法施工图和标准构造详图两大部分组成。
任务1 楼梯施工图的表示方法
一、 AT型由踏步段构成
任务1 楼梯施工图的表示方法
【例6-1】解释下列楼梯集中标注
ATc1 h=120 1800/12
10@200； 10@150
梯板名为1号ATc楼梯， 板厚120mm
踏步段总高度1800， 踏踏步级数12级

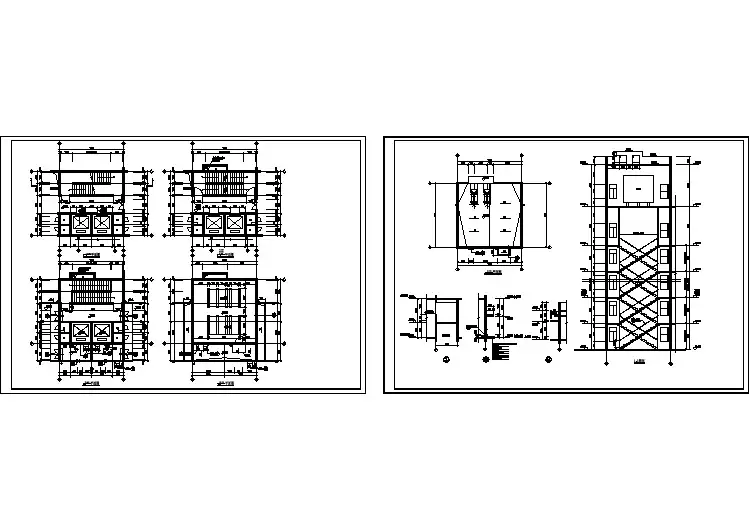

100100200西南J412预埋件详%%c80不锈钢管(壁厚2mm)690105011501001201608020x20方钢管(壁厚2mm)墨绿色阳台标高=F-50mm相应楼层标高Fi=1%定位见阳台大样30x30方钢管(壁厚2mm)50x50方钢管(壁厚2mm)墨绿色480082.50082.50090048002%740074002100120021002100120021002100210025002000200180018002700660066002500210021002500300100210012502100100300125078.000平面图12002000200JZ-11(2)屋面出入口600125060040035060025020001200200078.000检修梯200500130013005006008001009009006001300100800240013002400详通风图轴流风机JZ-11(2)轴流风机详通风图西南J212-1西南J212-1检修梯200JZ-11(2)屋面出入口100500300不锈钢栏杆电梯机房水消防电梯机房300500不锈钢栏杆78.000水79.800强电79.800弱电6001250600400350600250平面图82.5002%2%82.5002000雨棚投影线370050016009001200370037002%通气口出屋面详02J916-2检修梯西南J212-1500西南J212-1检修梯10017751253500167512590013005001%100消防水箱1%电梯机房层78.000900129010010010074001390260x17=442010014001200800屋面出入口1200JZ-11(2)雨棚投影线10078.00010014001200100100260014001400120010004710100200100019078.000下2008001200JZ-11(2)屋面出入口雨棚投影线78.000100100300下自垂式百叶送风口(带阀)预留洞500x300(H)底距本楼层500风1001001400120010014001250400125060025060035030012504004001250100030090013002400%%p0.000平面图1500水强电水弱电13001100650底坑深度%%p0.000-1.7006501100底坑深度-1.700125060060012502506003502506003504503003003300290012007400220028002600100010082.500生活水箱JZ-11(2)90010017752507502501675900250750250250250750100180070079.800不锈钢栏杆水箱间层82.5004001250100024001300900300平面图3.000@3.00075.0001500水强电110065075.000@3.0003.000650110013006001250250水600弱电350450300166.7x18=30009003000300021002500200170028002000%%p0.00030厚挤塑聚苯板保温层最薄处40厚粘土陶粒混凝土找坡层钢筋混凝土现浇楼板40厚水泥砂浆40厚细石混凝土价4%防水济，内配%%c4双向钢筋@20020040020厚水泥砂浆4厚聚氨酯防水卷材20厚水泥砂浆参西南J212-1电梯井道200电梯机房层30082.500水箱间84.50078.0001-1剖面16503000900%%p0.000900450166.7x18=3000300072.0006.000@3.000%%p0.0003.00078.00075.000166.7x18=3000900165030003000280015005001300740013009001800200020080010090087.30090080.5008009001002600水箱间层82.500平面图87.300166.7x18=30009003000x23=69000@3.0003000x23=690001650%%p0.0003.0004506.000靠墙扶手详西南J412165072.00045075.0001%900西南J212-1检修梯2%2%2%2%87.30016504500260x17=4420450045090078.000195014001200140012001001001001001400120012001400100050002001000上上1400120012001400450100200100100100100100139074001001390260x17=442010010010012001400100050001000200上下下上120014001004502001001001317=44201390100底距本楼层500300风自垂式百叶送风口(带阀)10010087.30070015007400120070033002%88.80022501650生活水箱80070090080087.300140080030040088.80090087.30088.2001001003001001390260x17=4420740013901001002004501001400120020010005000100014001200100100100260x17=4420139010074001390100100100100100200100450140012001200140010002005000100014001200120014001001001001001200140012001400300450350600250125060013001100650650110015003009001300240010001250400100750250250250750250900167525075025017751009001001000260028002200740012002900330030030045035060025035060025012506006001250110065065011001300150024001300900300100012504004001250300350600250600125040012501400100120014001001003001001001200800200190100020010047101000120014001400260010010012001400100100120080012001400100260x17=4420139074001001001001290900100500130090012516753500125177510050037003700120090016005003700200025060035040060012506005003003005001002002400130024008001001300600900900100800600500130013005002002000120020002506003504006001250600200200012001250300100210012502100100300250021002100250066006600200021002100210012002100210012002100900400300800140080090070080016502250330070012007400150070019509004504500260x17=442045001650900450165045016503000x23=690003000x23=69000900166.7x18=300026001009008009009001008002002000180090013007400130050015002800300030001650900166.7x18=30003000166.7x18=3000450900900300016503002004002002000280017002002500210030003000900166.7x18=3000700180027001800180020025007400740048009004800

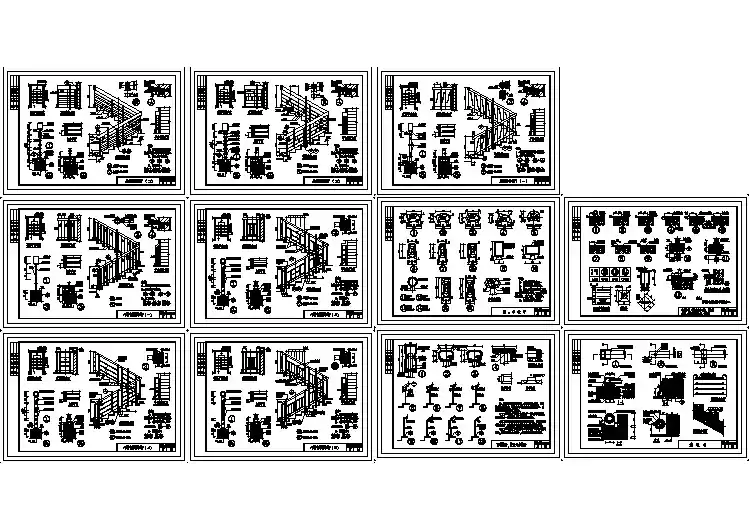

2525顶层栏杆立面顶层栏杆立面0.5T0.5T0.5T%%c25%%c50选用不锈钢圆管扶手 二等分200扶手高顶层平面示意不锈钢管R801000不锈钢管 电焊后挫平磨光不锈钢管1000成品法兰盘顶层栏杆立面%%c253H选用不锈钢圆管扶手12( 二 )平台栏杆立面J+100扶手高不锈钢管%%c25 电焊后挫平磨光选用不锈钢圆管扶手不锈钢管%%c50顶层平面示意-40x4D扶手高150电焊顶层平面示意不锈钢楼梯栏杆1501000%%c25150D不锈钢管1000顶层栏杆立面选用扶手 通长%%c25不锈钢管%%c250.5T0.5T411003%%c25不锈钢管%%c25电焊后挫平磨光8不锈钢管弯成圆环8%%c1611( 一 ) 二等分不锈钢管%%c25顶层平面示意扶手高不锈钢管选用不锈钢圆管扶手 电焊后挫平磨光%%c50七等分0.5T平台栏杆立面0.25T( 四 )不锈钢管法兰盘1000H圆管扶手选用不锈钢R80131000压花不锈钢管%%c20%%c50(或由单体设计排列)0.25T3.5TJ+1000.25T圆管扶手选用不锈钢%%c25不锈钢管14平台栏杆立面1000成品法兰盘0.25TH( 三 )楼梯栏杆立面0.25T3.5T1000选用不锈钢圆管扶手R801%%c25不锈钢管不锈钢管%%c503选用不锈钢圆管扶手0.25T四等分%%c25不锈钢管13%%c25%%c50不锈钢楼梯栏杆不锈钢楼梯栏杆不锈钢楼梯栏杆2成品法兰盘法兰盘成品法兰盘成品200150150150150150150设 计校 核制 图图集号页98ZJ401郭 文 波叶 洪 涛郭 文 波下 梯井净宽J( )踏步宽T( )２、扶手式样可选用：１、楼梯栏杆埋件应按本图埋设。注∶３、常用作法：扶手选用827选用起步选用防滑2862912714271281428502020电焊680起步平面700.5T无梯裙有
