曙光Raid配置手册

前言感谢您选用曙光服务器，配置曙光服务器SAS RAID卡前请详细阅读本手册。

本手册主要介绍了RAID的功能以及对各RAID级别进行了解释；同时对于曙光服务器中的SAS RAID卡的配置进行了说明。

本手册主要包括如下三个部分：一、RAID简介及各RAID级别介绍；二、对基于LSI ROC1078芯片的RAID卡的配置、操作系统下的管理工具的安装使用进行了介绍；三、对基于Adaptec SAS RAID卡的配置、作系统下的管理工具的安装使用进行了介绍。

版权所有 ©2006 曙光信息产业有限公司。

本手册受版权法保护，本手册的任何部分未经曙光信息产业有限公司授权，不得擅自复制或转载。

本手册中提到的信息，如因产品升级或其他原因而导致变更，恕不另行通知。

“Lsilogic”及图标是LSI公司的注册商标。

“Adaptec”及图标是Adaptec公司的注册商标。

其他注册商标均由其各自的商标持有人所有。

目录前言--------------------------------------------------------------------------------1第一章 Raid技术简介---------------------------------------------------------31 Raid技术简介------------------------------------------------------------------------------------------32 Raid级别简介------------------------------------------------------------------------------------------33 Raid各级别的对比------------------------------------------------------------------------------------84 Raid术语简介------------------------------------------------------------------------------------------8 第二章 LSI Raid配置及管理软件介绍-----------------------------------122.1 LSI Raid WebBIOS Configuration Utility配置向导------------------------------------------122.1.1 WebBIOS Configuration Utility简介---------------------------------------------------122.1.2 如何进入WebBIOS Configuration Utility--------------------------------------------122.1.3 WebBIOS Configuration Utility 存储配置--------------------------------------------142.1.3.1 自动配置：-------------------------------------------------------------------------------152.1.3.2 自定义配置：----------------------------------------------------------------------------152.1.4 设置热备盘（Hot Spare）---------------------------------------------------------------172.1.5查看及修改相关配置信息----------------------------------------------------------------192.2 MegaRaid Storage manager 管理软件安装与使用-------------------------------------------232.2.1 MegaRaid Storage manager在Windows下的安装----------------------------------242.2.2 MegaRaid Storage manager配置与使用-----------------------------------------------282.2.3 MegaRaid Storage manager 管理软件在Linux系统下的安装与使用--------35 第三章 Adaptec Raid配置及管理软件介绍------------------------------363.1 Adaptec Configuration Utility配置向导--------------------------------------------------------363.1.1 Array Configuration Utility---------------------------------------------------------------373.1.2 SerialSelect Utility--------------------------------------------------------------------------433.1.3 Disk Utilities---------------------------------------------------------------------------------443.1.4 View the Event Log------------------------------------------------------------------------443.2 Adaptec Storage Manager 管理软件安装与使用---------------------------------------------453.2.1 Adaptec Storage manager在Windows下的安装-------------------------------------453.2.2 Adaptec Storage Manager配置与使用-------------------------------------------------483.2.3 Adaptec Storage manager在Linux下的安装与使用--------------------------------55第一章 Raid技术简介1 Raid技术简介1987年，Patterson、Gibson和Katz这三位工程师在加州大学伯克利分校发表了题为《A Case of Redundant Array of Inexpensive Disks（廉价磁盘冗余阵列方案）》的论文，其基本思想就是将多个容量较小的、相对廉价的磁盘驱动器进行有机组合，使其性能超过一个昂贵的大磁盘。

曙光A420R-G服务器RAID配置
1.启动服务器后按del按钮，进入BIOS设置界面，选择main-Storage Configuration
2.进入Storage Configuration，选择SATA Port1 – Port4 ，
3.更改完毕后，按F10，选择OK保存配置
4.重启系统后，按Ctrl+F进入RAID卡设置
5.进入RAID卡主界面
6.输入3，输入，Alt+D进入删除默认磁盘设置
7.删除磁盘设置主界面，选择第一块磁盘，之后按Alt+D，删除此块磁盘设置
8.选择之后按Ctrl+Y，删除选中的磁盘
11.删除完毕后界面
12.删除完毕后，按Esc返回主界面
13.输入2，进入RAID创建界面
14.进入界面，输入Ctrl+C
15.进入RAID配置界面，RAID Mode默认是RAID 0
16.按方向键选择设置选项，按空格键，修改RAID级别设置，选择RAID 5
17.修改Read Policy 为Read Cathe
18.修改Write Policy 为Write Back
19.修改Assignment为Y
20.修改完成后按Ctrl+Y保存配置
21.输入RAID名称
22.输入完毕后，按Ctrl+Y
23.按任意键，使用默认的maxmum capacity
24.创建完成后界面
25.按Esc返回到主界面
26.按Esc，退出RAID设置，到此步RAID配置完毕，重启后即可安装
操作系统。

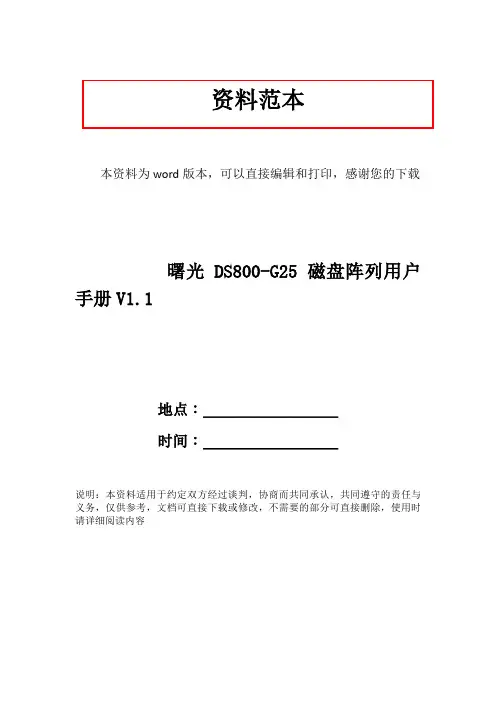

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载曙光DS800-G25磁盘阵列用户手册V1.1地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容DS800-G25用户手册DAWNING INFORMATION INDUSTRY CO.,LTD.声明本手册的用途在于帮助您正确地使用曙光公司服务器产品(以下称“本产品”)，在安装和第一次使用本产品前，请您务必先仔细阅读随机配送的所有资料，特别是本手册中所提及的注意事项。

这会有助于您更好和安全地使用本产品。

请妥善保管本手册，以便日后参阅。

本手册的描述并不代表对本产品规格和软硬件配置的任何说明。

有关本产品的实际规格和配置，请查阅相关协议、装箱单、产品规格配置描述文件，或向产品的销售商咨询。

如您不正确地或未按本手册的指示和要求安装、使用或保管本产品，或让非曙光公司授权的技术人员修理、变更本产品，曙光公司将不对由此导致的损害承担任何责任。

本手册中所提供照片、图形、图表和插图，仅用于解释和说明目的，可能与实际产品有些差别，另外，产品实际规格和配置可能会根据需要不时变更，因此与本手册内容有所不同。

请以实际产品为准。

本手册中所提及的非曙光公司网站信息，是为了方便起见而提供，此类网站中的信息不是曙光公司产品资料的一部分，也不是曙光公司服务的一部分，曙光公司对这些网站及信息的准确性和可用性不做任何保证。

使用此类网站带来的风险将由您自行承担。

本手册不用于表明曙光公司对其产品和服务做了任何保证，无论是明示的还是默示的，包括（但不限于）本手册中推荐使用产品的适用性、安全性、适销性和适合某特定用途的保证。

对本产品及相关服务的保证和保修承诺，应按可适用的协议或产品标准保修服务条款和条件执行。

曙光服务器做raid步骤
1．根据服务器屏幕提示，按相应的键进入raid界面，选择start后进入如图界面
2.选择Configuration Wizard后回车
3.首先清空原有的RAID信息，选择Cleaar Configuration,然后点击 Next，再选择后续的Yes
4.选择New configuration,进行新建raid,然后点击Next
5.然后选择Manual confiuration进行手动做RAID，再点击Next
6.按住向下键和shift键选取要进行做raid的硬盘，点击Add to array
7.点击Accept DG
8.选择点击Next
9.选择点击Add to SPAN
10.选择点击Next
的raid所做的磁盘大小，然后点击Accept
12.点击Next
13.点击Accept
14.ALT+H选取Home,回车
15.ALT+E选取Exit,后续点击Yes，然后CTRL+ALT+DELETE重启服务器
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

曙光DS600-G20磁盘阵列教战手册曙光信息产业(北京)有限公司存储产品事业部2015年5月目录1.教战手册作用 (3)2.常见问题及解释 (3)2.1.DS600-G20的产品主要定位在哪个市场 (3)2.2.DS600-G20磁盘阵列特性 (3)2.3.DS600-G20支持多种硬盘，在实际销售中怎么选择 (4)2.4.曙光DS600-G20产品规格有什么优势 (5)1.教战手册作用曙光DS600-G20磁盘阵列教战手册是销售人员在与客户沟通时常见问题的回答要点，是让客户清楚曙光DS600-G20系列产品特性以及曙光的优势，为最终达成销售提供必要的技术解释。

2.常见问题及解释2.1.DS600-G20的产品主要定位在哪个市场DS600-G20 是曙光面向中低端市场推出的SAN/NAS磁盘阵列产品，目前包含NAS和SAN 功能的统一存储成为市场主流方向。

曙光的DS600-G20主要定位在面向中端企业应用的新一代存储产品，支持FC-SAN/ISCSI-SAN/NAS架构,产品采用双冗余控制器，支持高效能的8Gb FC主机接口、GbE 主机接口和10 GbE主机接口，满足企业综合业务的存储需求。

DS600-G20适合数据规模在10TB-200TB之间、服务器数量在1-20台之间、对可靠性要求较高的客户！典型应用环境:音频流媒体事务处理型数据库应用中小规模通用存储数据备份信息归档2.2.DS600-G20磁盘阵列特性DS600-G20提供丰富的主机接口：8Gb FC主机接口，1GbE主机接口和10GbE主机接口。

在核心应用和关键业务中,选择FC SAN,保证性能和可靠性；在非关键应用或者边缘系统中,选择IP SAN；还可以提供网络共享的NAS功能。

FC SAN特性优势：•更好的扩展性。

服务器与存储设备不再一对一固定地连接在一起，新的服务器和存储设备可以动态的加入到SAN的设备池中。

•更好的性能。

通过光纤通道技术，数据的传输速度和应用的性能都有了很大幅度的提高。

曙光存储服务器部署说明2015年12月拆箱后硬盘按ID:0- ID:23(依次插入硬盘)拔出单电源、连接插上电源、网线（管理口）、显示器、开机长按DELETE键进入BIOS查看ip查看DM（管理口）IP（IP现场为准，可自配置静态IP）通过IP访问http://172.16.2.191/index.html （IP现场为准）账号：admin密码：admin回车双击jviewer.jnlp开机连续不间断点击Ctrl+H一、制作Raid1)服务器启动时按Ctrl+H键进入Raid设置界面（曙光存储一般配的是LSI Raid 卡），如下图点击Start2)选择configuration Wizard进入Raid设置，如下图3)选择Clear Configurationu点击Next先删除Raid4)选择yes5)再次选择configuration Wizard进入Raid设置6)选择New configuration单击NEXT，新建Raid7)选择yes8)默认选择，单击NEXT9)选择硬盘，注最后一块不选留做（热备盘）10)选择完成单击Add To Array，如下图。

11)选择单击Accept DG，如图所示。

12)选择单击NEXT，如图所示13)选择Add to Span,如图所示14)选择单击NEXT15)开始做Raid,配置如下图，配置完成后单击Accept。

注大于8块硬盘做Raid6，小于8块硬盘可做Raid516)选择yes17)选择Back,返回上一层。

18)选择NEXT19)继续做剩下容量Raid配置如下，单击Next。

20)选择yes21)单击Next22)单击Accept23)选择yes24)选择yes25)选择VD0做启动盘，配置如下三步26)单击Home返回首页，选择phyacal View查询状态27)选择最后一块盘(回车)，或单击Logical View（Physical view）做热备盘28)选择Make Global HSP,单击GO29)单击GO（Home返回主菜单）30)查看状态后，单击Exit31)选择Yes32)按Ctrl+Alt+Delete重启服务器1)显示如下图界面，选择Media/Virtual Media Wizard加载linux系统文件2)加载linxu系统.ISO文件只引导, 加载完成后单击运行“ConnectCD/DVD”3)单击“Close”4)选择软盘“Ctrl+Alt+Delete”或者选择“Keyboard”菜单下“Ctrl+Alt+Delete”重启。
