perc5&6raid 配置手册
- 格式:doc
- 大小:1.35 MB
- 文档页数:20
PET5简介PET5,全称Positron Emission Tomography-5,是一种核医学影像技术,常用于生物体内放射性同位素的显像和定量测量。
PET5技术基于正电子湮灭现象,通过探测正电子发射的高能光子来重建体内的代谢活动分布,从而帮助疾病的早期诊断和治疗。
一、PET5的原理和工作方式PET5技术主要利用放射性同位素发射正电子的特性。
在PET5扫描中,患者会接受一种放射性同位素的注射,这些同位素通常与生物体内特定分子相关联,如葡萄糖。
这些同位素会发射正电子,然后与体内的电子发生湮灭,产生两个垂直射线,其能量呈对消的方式释放出来。
PET5扫描设备会探测到这两个射线,然后利用数学算法重建成三维图像,显示出体内的代谢活动分布情况。
这些图像被医生用于疾病诊断和评估,可以提供详细的生物体内部位、形态和功能信息。
二、PET5在临床应用中的优势1. 非侵入性:PET5技术通过注射放射性同位素进行扫描,极少需要任何切口或侵入性操作,对患者伤害小。
2. 高灵敏度:PET5扫描可探测到同位素发射的正电子,能够提供高灵敏度的分子显像能力,对病灶和代谢活动的检测具有较高的准确性。
3. 早期诊断:PET5能够检测到疾病早期的异常代谢活动,有助于早期诊断和治疗指导,提高治疗效果。
4. 个体化治疗:PET5扫描结果能够提供个体化的信息,帮助医生制定更精准的治疗方案,提高患者的治疗效果和生活质量。
5. 研究工具:PET5技术还可用于科学研究,如药物代谢研究、神经系统研究等,在医学科学的发展中发挥着重要的作用。
三、PET5在临床中的应用范围1. 肿瘤学:PET5扫描对肿瘤的检测和分期具有重要价值,能够提供肿瘤的代谢活动信息,辅助临床判断和治疗方案制定。
2. 心脏病学:PET5扫描可以评估心脏的血流量和代谢情况,用于心肌缺血、心肌梗死等心脏疾病的诊断和评估。
3. 神经学:PET5技术可用于研究脑功能,如神经发育、认知功能、脑血流等,对神经系统疾病的早期诊断和治疗具有重要意义。

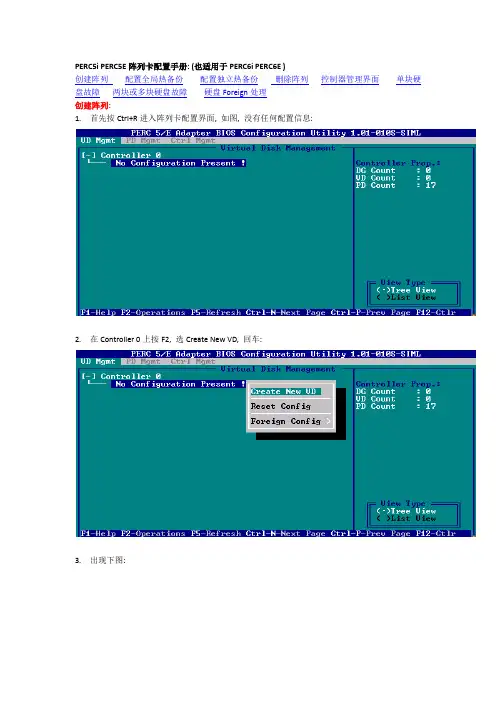

PERC5i PERC5E阵列卡配置手册: (也适用于PERC6i PERC6E )创建阵列配置全局热备份配置独立热备份删除阵列控制器管理界面单块硬盘故障两块或多块硬盘故障硬盘Foreign处理创建阵列:1.首先按Ctrl+R进入阵列卡配置界面, 如图, 没有任何配置信息:2.在Controller 0上按F2, 选Create New VD, 回车:3.出现下图:4.在RAID Level项上按回车, 选择需要的RAID级别: (PERC6多了RAID-6和RAID-60)5.选中需要的硬盘, 按TAB键, 输入VD Size(默认全部使用)和VD名字(可放空)Advanced Settings这里先不做介绍, 稍后可以更改.6.选择OK后提示要求必须初始化才可以使用, 除非是要保留之前的数据7.选择OK后, 可以看到VD1已经创建:8.开始初始化, 在Virtual Disk 0 上按F2, 选择Initialization Fast Init.(快速初始化提供给新机器使用. 如果怀疑硬盘故障, 可以选择Start Init, 需要几个小时时间)9.提示将删除数据:10.可以看到初始化的进度, 大概几分钟后, 初始化完成, 就可以开始安装系统了.11.查看下阵列状态, 在Virtual Disk 0上按F2, 选择Properties:12.可以看到VD1的具体配置信息, 还可以更改条带大小, 读写策略:配置全局热备份:1.按Ctrl +N翻到PD Mgmt这页:2.移动到需要配置为热备的硬盘上按F2, 选择Make Global HS:3.可以看到, 该硬盘状态变成Hotspare配置独立热备份:1.在创建好的Disk Group 0上按F2, 选择Manage Ded. HS:2.选择需要配置的硬盘, 选中后点OK:删除阵列:1.在要删除的Virtual Disk上按F2, 选择Delete VD:2.提示删除数据:注意: 删除VD后, 对应的独立热备份也被删除, 但全局热备份还在.3.如果所有阵列都要删除, 可以在Controller 0上按F2, 选择Reset Config, 删除所有配置信息.控制器管理界面:可以选择用哪个VD启动, 恢复出厂默认值.单块硬盘故障:如果有配热备份, 只需要把坏的硬盘更换下来, 把新硬盘配成热备份就可以了.1.如果有硬盘闪橙灯情况, 进阵列卡BIOS检查: 如图, 02号硬盘失败, 阵列状态为Degraded.2.在这种情况下数据是可以访问的. 必须先备份数据, 然后尝试在失败的硬盘上按F2, 选Rebuild Start.3.可以看到Rebuild进度, 一般需要两个小时以上的时间, 如果Rebuild失败, 需要更换新的硬盘:4.拿到新的硬盘后, 必须在开机自检完成后插进去, 一般会自动Rebuild, 可以从上图查看状态.两块或多块硬盘故障:1.如果两块或多块硬盘同时掉线, 如图:2.这时候数据是不可以访问的, 阵列是Offline状态. 如果能确认硬盘掉线顺序的话, 就把最后的N-1块硬盘Force Online.如果不确定, 只能尝试先Force Online N-1块硬盘, 如果不行, 再Force Offline一块, Force Online 另一块:3.如果Force Online成功的话, 且数据可以访问, 先备份数据, 然后把最后一个掉线的硬盘做Rebuild.硬盘Foreign处理如果在阵列卡BIOS看到第四页, Foreign View, 就代表硬盘信息不匹配. 操作方法有两种:1.如果Foreign的硬盘只有一块, 或者不影响数据, 操作是直接Clear, 做为新硬盘使用.2.如果影响数据, 就需要import进来. 但该操作不可逆, 需谨慎!。

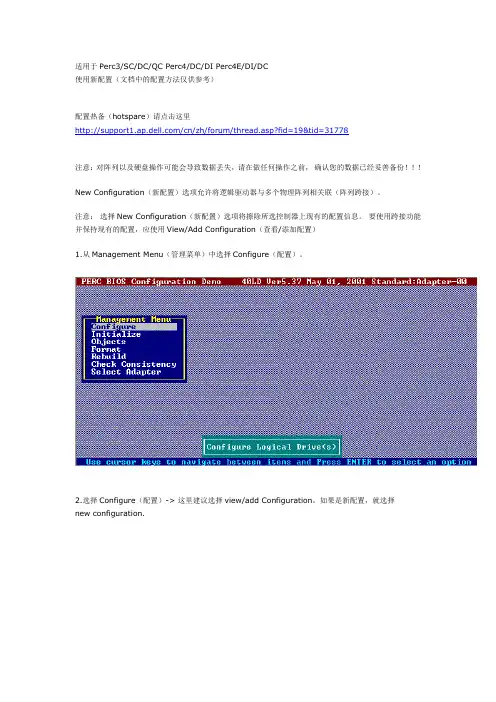

适用于Perc3/SC/DC/QC Perc4/DC/DI Perc4E/DI/DC使用新配置(文档中的配置方法仅供参考)配置热备(hotspare)请点击这里/cn/zh/forum/thread.asp?fid=19&tid=31778注意:对阵列以及硬盘操作可能会导致数据丢失,请在做任何操作之前,确认您的数据已经妥善备份!!!New Configuration(新配置)选项允许将逻辑驱动器与多个物理阵列相关联(阵列跨接)。
注意:选择New Configuration(新配置)选项将擦除所选控制器上现有的配置信息。
要使用跨接功能并保持现有的配置,应使用View/Add Configuration(查看/添加配置)1.从Management Menu(管理菜单)中选择Configure(配置)。
2.选择Configure(配置)-> 这里建议选择view/add Configuration。
如果是新配置,就选择new configuration.阵列选择窗口显示与当前控制器相连接的设备。
屏幕底部显示热键信息。
热键具有以下功能:<F2> 显示所选逻辑驱动器的驱动器数据和PERC4/Di错误计数。
<F3> 显示已经配置的逻辑驱动器。
<F4> 指定所选的驱动器为热备份。
<F10> 显示逻辑驱动器配置屏幕。
3.按箭头键突出显示特定的物理驱动器。
只有状态是READY的硬盘可以被选择,使用New Configuration 会将所有的硬盘状态变为READY,所以原先的RAID信息以及数据都会丢失!!!图中ID 3:PROC是RAID控制器本身。
4.按空格键将所选的物理驱动器与当前阵列相关联。
5.所选驱动器的指示灯从READY(就绪)更改为ONLINE(联机)A[阵列号]-[驱动器号]。
例如,ONLINE (联机)A2-3表示阵列2中的磁盘驱动器3 。

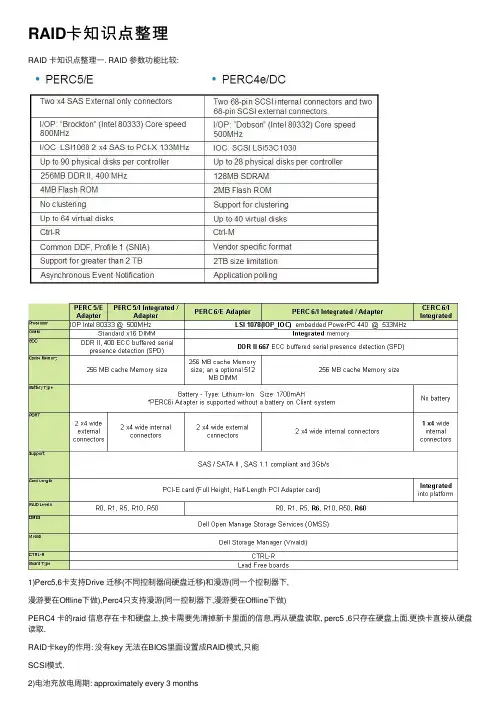

RAID卡知识点整理RAID 卡知识点整理⼀. RAID 参数功能⽐较:1)Perc5,6卡⽀持Drive 迁移(不同控制器间硬盘迁移)和漫游(同⼀个控制器下,漫游要在Offline下做),Perc4只⽀持漫游(同⼀控制器下,漫游要在Offline下做)PERC4 卡的raid 信息存在卡和硬盘上,换卡需要先清掉新卡⾥⾯的信息,再从硬盘读取, perc5 ,6只存在硬盘上⾯.更换卡直接从硬盘读取.RAID卡key的作⽤: 没有key ⽆法在BIOS⾥⾯设置成RAID模式,只能SCSI模式.2)电池充放电周期: approximately every 3 months电池充放电时间:Learn cycle discharge cycle: approximately 3 hoursLearn cycle charge cycle: approximately 4 hour3)SAS 6/iR 与SAS 5/iR ⽐较6/iR⽀持Expander:Support for up to 10 devices in a Virtual Disk (RAID 0) 6/iR ⽀持global HS: Maximum of 2 Global Hot spares 6/iR ⽀持OMSS 软件管理在线配置,5/iR只能进⼊ctrl+C配置界⾯.⼆. PERC3 ,PERC4 RAID 10配置⽅法:进⼊RAID选择new configuration,不要选easy configuration⽤空格健先选中两块做RAID1的硬盘,然后敲回车,再选中两块要做raid1的硬盘,再回车,如下图.这时按F10进⼊下图,确认SPAN=YES,选中accept或下图:配置RAID50与此类似,RAID50需要⾄少六块硬盘.三. Foreign的磁盘状态和处理(多个磁盘故障)1. 坏的盘体不在OS的VD上,OS仍然正常运⾏,并且系统安装有Open Manager Storage Management或者SAS Raid Storage Managera)Open Manager Storage Management⾥恢复1)在OS⾥打开OMSM,查看VD状态2)检查PD状态3)查看事件⽇志,检查磁盘掉线的先后顺序4)拔出最先掉线的磁盘5)清除Foreign配置6)确定清除配置7)确定磁盘恢复成Ready状态8)打开命令窗⼝执⾏omconfig命令将Ready的磁盘转换成VD丢失的磁盘.命令⾏格式如下:omconfig storage globalinfo action=service_replacemissingpdisk controller=0 vdisk=1 oldpdisk=0:0:3 newpdisk=0:0:3注意: OMSA5.0跟5.1以后版本参数的区别, 5.0使⽤adisk, 5.1使⽤pdisk OMSA5.0版本命令⾏omconfig storage globalinfo action=service_replacemissingadisk controller=id vdisk=id oldadisk=port:encl:slot newadisk=port:encl:slot OMSA5.1或以后版本omconfig storage globalinfo action=service_replacemissingpdisk controller=X vdisk=X oldpdisk=port:enclosure:slotnewpdisk=port:enclosure:slotcontroller id使⽤以下命令查看:omreport storage controller9)执⾏以上命令⾏以后Ready的磁盘恢复成为VD⾥Offline的磁盘10)将Offline的磁盘Force Online.11)选择Online,然后确定再次确定12)物理磁盘恢复到Online状态13)请到VD⾥检查VD的状态从Failed转成Degraded.14)请检查数据, 尽快备份数据. 确定备份好数据后, 直接热插⼊被拔出的盘体到原来的槽位, 磁盘会⾃动Rebuild2. 坏的盘体在OS的VD上,已经⽆法进⼊OS,或者系统没有安装OMSM/SRSM的情况下,在Raid BIOS⾥进⾏恢复1)重启机器, 在⾃检时会看到以下信息, 提⽰找到Foreign的配置2)先跳过PERC5卡的信息, 进⼊BMC的管理界⾯, 查看事件⽇志3)通过浏览事件⽇志找出并记录硬盘掉线的先后顺序如果⾮9代机器, 请使⽤32bit诊断程序读取IPMI信息获得⽇志. 或者使⽤BMC命令⾏⼯具获取⽇志; 如果BMC中⽆法找到硬盘掉线相关资料,请⼀定要使⽤LSI的MegaLogR ⼯具读取PERC5卡的TTY-LOG,具体操作请查看⽂章最后的附录4)重新启动机器进⼊Perc5 RAID BIOS⾥查看状态, VD已经Offline.5)检查虚拟磁盘VD的属性6)检查虚拟磁盘VD的状态, 记录下所有VD的参数.Drive ID, #, VD Size, Element Size, Read Policy, Write Policy7)检查硬盘的状态, 硬盘状态为Foreign, 注意硬盘有没有错误.8)清除Foreign的配置9)硬盘的状态转换成Ready10)删除Offline的VD11)重新创建VD12)注意重新创建的VD的配置要跟原来的VD⼀样, ⽽且不能选择Initialize.。
perc生产全流程及工艺要点
perc生产全流程及工艺要点如下:
1.原材料准备:需要准备多晶硅片、p型硅和n型硅的单晶硅片、硼酸盐和磷酸盐溶液等。
2.制备p型基片:将多晶硅片加热到高温,然后将硼酸盐溶液等掺入多晶硅中,使其成为p型,并进行降温处理。
此时,硼酸盐溶液的加入使得多晶硅片中形成了p型区域。
3.制备n型区域:将原材料中的n型硅片进行加热和磷酸盐溶液掺入,使n型硅片中形成n型区域。
4.形成p-n结:将p型硅基片和n型硅片叠加在一起,形成p-n结。
5.光刻工艺:在光刻胶层上制作掩膜,然后进行曝光和蚀刻等步骤,定义出后续沉积层和金属导线的位置。
6.沉积层制备:借助化学气相沉积(CVD)工艺,将硼杂质气体注入到硅基片上,以形成p层。
7.激光直接开孔技术:在金属反射层上打孔,这些孔隙被用来接收光线并将其传输到下方的电池电极。
此外,还需要在p层上打孔。
perc组件相关描述
PERC (Peking University English Readability Corpus) 是一个由北京大学自然语言处理与人工智能实验室开发的英文阅读易读性评估工具。
它是基于中文开放源代码项目的一部分,旨在帮助研究人员和开发者评估英文文本的易读性。
PERC 组件提供了以下功能:
1. 长度分析:可以计算文本的字符数、词数和句子数,帮助用户了解文本的长度信息。
2. 词汇复杂性分析:可以计算文本中各种不同类型的词汇数量(如名词、动词、形容词等),并根据其分布情况评估文本的词汇复杂性。
3. 句子结构分析:可以分析句子中的主谓宾结构、从句结构、疑问句结构等,帮助用户了解文本的句子结构特征。
4. 语法错误检测:可以检测文本中的语法错误,并提供相应的纠正建议。
5. 词汇重复分析:可以检测文本中的词汇重复情况,并提供相应的修正建议,帮助改善文本的流畅性和减少重复现象。
PERC 组件利用了自然语言处理技术和机器学习算法,可以为用户提供准确、详细的阅读易读性评估结果。
它可以应用于各种英文文本分析任务,如教育材料设计、新闻报道分析、科技文献撰写等。
碳5的用途
碳5是一种新型材料,具有很多用途。
它的特点是高强度、高韧性、高导热性和高化学稳定性。
首先,碳5可以用于制造轻质材料。
由于其高强度和高韧性,碳5制成的轻质材料可以用于航空航天、汽车和体育器材等领域。
其次,碳5可以用于制造导热材料。
由于其高导热性,碳5可以用于制造散热器和冷却器等高温设备。
此外,碳5还可以用于制造化学器材。
由于其高化学稳定性,碳5可以用于制造化学反应器、催化剂和电极等化学器材。
最后,碳5还可以用于制造电子器件。
由于其高导电性和高化学稳定性,碳5可以用于制造电极、电容器和半导体器件等电子器件。
总之,碳5是一种非常有前途的材料,具有广泛的用途。
随着技术的不断进步,碳5的应用领域将会越来越广泛。
- 1 -。
perc电池标准摘要:1.概述PERC电池技术背景及优势2.详述PERC电池的工作原理与结构3.分析PERC电池在光伏产业的应用及前景4.探讨PERC电池在我国的发展现状与挑战5.提出PERC电池发展的建议和策略正文:一、概述PERC电池技术背景及优势PERC(Passivated Emitter and Rear Cell)电池,即被动化发射层和背接触电池,是一种高效太阳能电池。
它是在晶体硅太阳能电池基础上,通过在背面涂覆一层特殊的材料,实现对电池背面进行被动化处理,从而降低表面复合速度,提高电池的开路电压和短路电流,进一步优化电池的性能。
二、详述PERC电池的工作原理与结构PERC电池的工作原理与传统晶体硅太阳能电池类似,都是利用光生电子与空穴在p-n结内部产生电动势。
不同的是,PERC电池在背面增加了被动化层,降低了表面复合速度,减少了光生电子与空穴的复合,提高了电池的转换效率。
PERC电池的结构主要包括以下几个部分:1.正面:掺杂硼的p型硅片;2.背面:被动化层、反射层、减反层等;3.接触层:金属栅线;4.电极:正负极引出线。
三、分析PERC电池在光伏产业的应用及前景随着光伏产业的快速发展,PERC电池技术在我国得到了广泛应用。
据统计,2019年我国PERC电池产量已占全球市场份额的70%以上。
PERC电池因其高转换效率、较低的生产成本等优势,成为目前光伏产业主流的技术之一。
未来,随着技术的不断进步,PERC电池的转换效率还有很大的提升空间。
此外,双面PERC、半片PERC、N型PERC等新型PERC电池技术也将逐渐成熟,为光伏产业带来更高的效率和更低的成本。
四、探讨PERC电池在我国的发展现状与挑战近年来,我国PERC电池产业发展迅速,但同时也面临一些挑战:1.产业链配套不完善:虽然我国PERC电池产量占据全球市场份额较大,但部分关键原材料和设备仍依赖进口,产业链配套有待进一步完善。
2.技术研发投入不足:与国外企业相比,我国PERC电池企业在研发投入和技术创新方面存在一定差距,导致产品性能和品质相对较低。
PERC电池市场发展现状摘要随着太阳能发电技术的不断发展,PERC(Passivated Emitter and Rear Cell)电池作为一种高效率太阳能电池,已经在市场上取得了广泛应用。
本文主要介绍了PERC 电池的原理和特点,并对其在全球太阳能市场上的发展现状进行了分析。
通过对PERC电池的优势、应用领域、市场竞争情况等进行研究,可以为相关厂商和投资人提供参考,促进太阳能产业的进一步发展。
1. 引言太阳能作为一种可再生能源,被广泛认可为未来能源发展的重要方向。
而太阳能电池作为太阳能发电的核心设备,在技术改进和市场推广方面一直得到重视。
PERC 电池凭借其高效率和成本优势,成为当前太阳能市场的热点。
2. PERC电池原理及特点PERC电池采用了背面钝化技术,在电池背面加入一层钝化膜,能有效提高电池的光电转化效率。
其具有以下特点: - 高效率:PERC电池采用背面钝化技术,能最大程度地减少电池背面的反射损失,提高光电转化效率,相比传统电池,其转换效率接近30%。
- 低成本:PERC电池制造工艺相对简单,可以通过对传统电池进行改进得到,生产成本相对较低。
- 高稳定性:PERC电池能够有效地抵抗氧化和腐蚀,延长电池的使用寿命,提高电池系统的稳定性。
3. PERC电池市场竞争情况目前,全球PERC电池市场竞争激烈,主要竞争厂商包括JinkoSolar、Trina Solar、Longi Solar等。
这些厂商在PERC电池技术的研发和生产方面都有一定的优势,通过不断创新和技术改进,不断增强其市场竞争力。
4. PERC电池应用领域PERC电池被广泛应用于太阳能发电系统中,特别是在光伏电站和分布式发电系统中表现出色。
其高效率和稳定性使其成为大规模光伏电站的首选。
5. 全球PERC电池市场发展趋势PERC电池市场在全球范围内呈现出快速增长的趋势。
未来几年,随着电池技术的不断改进和成本的不断降低,PERC电池有望在全球太阳能市场占据更大的市场份额。
perc工艺路线
“perc”是一种太阳能电池的制造工艺,全称为“Passivated Emitter and Rear Contact”。
perc工艺路线是指该电池的制造工
艺过程。
perc工艺路线的步骤如下:
1. 表面清洗:将硅片浸入化学溶液中,去除表面的杂质和污染物。
2. P型弥散:在硅片的正面涂覆硼化合物或磷化合物,通过高
温烧结使其扩散到硅片中,形成P型区域。
3. 表面洗涤:将硅片浸入化学溶液中,去除弥散过程中形成的杂质。
4. 绝缘体涂覆:在硅片的正面涂覆一层绝缘体材料,用于隔离正极与基片。
5. 背电极制备:在硅片的背面涂覆导电膜,用于作为电池的背电极。
6. 阳极氧化:将硅片放入酸性溶液中,通过电解过程使背电极表面形成一层氧化膜。
7. 清洗和干燥:清洗和干燥硅片,准备进行下一步的工艺步骤。
8. 倒腾:将硅片翻转过来,使电池的正电极朝上。
9. 阳极开孔:利用激光或湿法腐蚀技术在绝缘体上开孔,形成阳极结构。
10. 前电极制备:利用金属导电粉末或导电浆料在绝缘体上涂覆一层前电极。
11. 后电极制备:利用金属导电粉末或导电浆料在背电极上涂覆一层后电极。
12. 背电极铝化:将硅片浸泡在含有氧化铝的酸性溶液中,使背电极表面形成一层氧化铝膜。
13. 清洗和干燥:清洗和干燥电池,准备进行下一步的工艺步骤。
14. 封装和测试:将电池封装成完整的太阳能电池模块,并进行性能测试和质量检查。
这些步骤是粗略描述的,实际的perc工艺路线可能会有一些细微的差别和调整,具体的工艺流程会依据不同的制造厂商和设备而有所不同。
单晶perc组件特点
单晶PERC组件特点是指在光伏发电领域中,PERC(钝化背表层太阳能电池)技术所生产的单晶硅太阳能电池组件所具备的独特特征和优势。
单晶PERC组件的特点主要体现在以下几个方面:
1. 高转换效率:单晶PERC组件采用了钝化背表层的技术,使得电池在吸收光
线后的电流产生损耗较低。
相比传统的单晶硅太阳能电池,单晶PERC组件的转换效率更高,可以将更多的光能转化为电能。
2. 较低的温度系数:单晶PERC组件具有较低的温度系数,意味着在高温环境下,其产生的电能输出损耗相对较小。
这为其在炎热地区或高温季节下的发电性能提供了优势。
3. 良好的低光性能:单晶PERC组件在弱光条件下具有良好的发电能力。
与传
统的太阳能电池相比,单晶PERC组件可以在阴天或清晨/傍晚的低光条件下仍能
有效发电,提高了太阳能发电系统的可靠性和性能。
4. 强化的耐腐蚀性能:单晶PERC组件的电池背表面经过特殊处理,具备优异
的耐腐蚀性能。
这使得组件在恶劣的环境条件下,如盐雾、酸雨等,能够更好地保持稳定和长寿命的发电性能。
5. 可靠性和耐久性:单晶PERC组件经过严格的质量控制和测试,具有较高的
可靠性和耐久性。
其能够承受极端的天气条件,如高风速、大雨等,并能长时间稳定运行,降低了维护和更换成本。
综上所述,单晶PERC组件具备高转换效率、较低的温度系数、良好的低光性能、强化的耐腐蚀性能以及可靠性和耐久性等特点。
这些特点使得单晶PERC组件在太阳能发电领域中得到广泛应用,并推动了太阳能技术的持续发展。
磁盘阵列可以在安装系统之前或之后产生,系统会视之为一个(大型)硬盘,而它具有容错及冗余的功能。
磁盘阵列不单只可以加入一个现成的系统,它更可以支持容量扩展,方法也很简单,只需要加入一个新的硬盘并执行一些简单的指令,系统便可以实时利用这新加的容量。
·RAID 的种类及应用IDE和SCSI是计算机的两种不同的接口,前者普遍用于PC机,后者一般用于服务器。
基于这两种接口,RAID分为两种类型:基于IDE接口的RAID应用,称为IDE RAID;而基于SCSI接口的RAID应用则相应称为SCSI RAID。
基于不同的架构,RAID 又可以分为:● 软件RAID (软件 RAID)● 硬件RAID (硬件 RAID)● 外置RAID (External RAID)·软件RAID很多情况下已经包含在系统之中,并成为其中一个功能,如Windows、Netware及Linux。
软件RAID中的所有操作皆由中央处理器负责,所以系统资源的利用率会很高,从而使系统性能降低。
软件RAID是不需要另外添加任何硬件设备,因为它是靠你的系统——主要是中央处理器的功能——提供所有现成的资源。
·硬件RAID通常是一张PCI卡,你会看到在这卡上会有处理器及内存。
因为这卡上的处理器已经可以提供一切RAID所需要的资源,所以不会占用系统资源,从而令系统的表现可以大大提升。
硬件RAID可以连接内置硬盘、热插拔背板或外置存储设备。
无论连接何种硬盘,控制权都是在RAID卡上,亦即是由系统所操控。
在系统里,硬件RAID PCI卡通常都需要安驱动程序,否则系统会拒绝支持。
·外置式RAID也是属于硬件RAID的一种,区别在于RAID卡不会安装在系统里,而是安装在外置的存储设备内。
而这个外置的储存设备则会连接到系统的SCSI卡上。
系统没有任何的RAID功能,因为它只有一张SCSI卡;所有的RAID功能将会移到这个外置存储里。
近来遇到了服务器磁盘空间不够的问题,短期内无法更换服务器硬件,只能采购更大容量的硬盘,所以研究了一下如何扩展服务器RAID 硬盘容量,而又不需要重新安装OS和应用,这样就不必影响对业务和用户。
手头的都是Dell 的服务器,还有一些HP的老机器,分别作了一些研究和测试,最后在生产环境中成功完成,记录在此。
首先,有两个名词Extend,Expand,中文翻译过来都差不多,但是用在RAID 容量扩展上,分别特指不同的的功能,Dell,HP的文档中都相同(应该是RAID adapter 供应商的通用标准名词吧), 所以我特意将blog的标题中的名词用英文表示,以做区别。
1. Extend ----- 这是指已经做好的RAID中,不增加或删除硬盘,而是更换为更大容量的硬盘,然后将RAID扩展到所有可用磁盘空间,例如下面例子中的RAID1 的两个73G硬盘,先热插拔更换一个为更大的300G硬盘,等RAID 恢复完成(只使用300G上的73G),再热插拔另一块。
待这块RAID 恢复也完成的时候(两个300G 硬盘上各只使用了73G 做RAID1),扩展RAID1 到整个2*300G。
2. Expand ----- 这是向现有的RAID 中加入或者删除容量完全相同的硬盘,来调节RAID 磁盘空间的方法。
例如,向现有RAID1 的2*73 G中再加入两块73G硬盘。
当然最好是品牌,规格于RAID中原来的硬盘完全相同的,如果稍有差异也可以。
expand 有个特殊之处就是可以在expand的过程中改变RAID,例如从原来的RAID 1 2*73G 变成RAID5 4*73G,或者RAID10 4*73G。
如果原来是RAID5 4*73G 也可以通过expand 拿两块硬盘出来变成RAID1 2*73G.----- 相比而言,因为硬盘的每个批次总是不同,不同厂商的硬盘同规格的也有不少差异,而且技术总是在不断进步,容量,速度一直在提升,而服务器不太可能频繁变更容量和RAID类型,所以相对而言,当你需要扩展RAID容量的时候,通常Extend 要比Expand更加实用些。
如何使用Dell PowerEdge RAID控制器(PERC)初始化和创建虚拟磁盘/阵列目录如何使用Dell PowerEdge RAID控制器(PERC)初始化和创建虚拟磁盘/阵列 (1)1.创建虚拟磁盘 (2)2.初始化虚拟磁盘 (6)3.将物理磁盘转变为支持RAID (7)4.将物理磁盘转变为非RAID (7)5.设置热备盘 (7)本文详细介绍了使用PowerEdge RAID控制器(PERC)的Dell Bios实用程序创建和初始化虚拟阵列或虚拟磁盘(VD)的步骤。
提示:下面的说明适用于以下PowerEdge RAID控制器(PERC):5(i+e)、6(i+e)、H700、H800、H310、H710、H810、 H330、H730和H830。
1.创建虚拟磁盘请执行以下步骤以创建虚拟磁盘。
1.在主机系统引导过程中,当显示BIOS标志时,按<Ctrl><R>组合键。
将显示Virtual Disk Management(虚拟磁盘管理)屏幕。
如果有多个控制器,将显示主菜单屏幕。
选择一个控制器,然后按<Enter>键。
显示选定控制器的Virtual Disk Management(虚拟磁盘管理)屏幕。
2.使用箭头键高亮度显示Controller #(控制器#)或Disk Group #(磁盘组#)。
按<F2>键显示可以执行的操作。
创建新虚拟磁盘4.选择Create New VD(创建新虚拟磁盘),然后按<Enter>键(图1[仅英文])。
显示Create New VD(创建新虚拟磁盘)屏幕。
光标此时位于RAID Levels(RAID 级别)选项上。
将虚拟磁盘添加至磁盘组时,将显示Add VD in Disk Group(添加虚拟磁盘至磁盘组)屏幕。
跳至步骤10可更改虚拟磁盘的基本设置。
5.根据可用的物理磁盘,按<Enter>键显示可能的RAID级别(图2[仅英文])。
