管道内检测腐蚀缺陷判别方法的

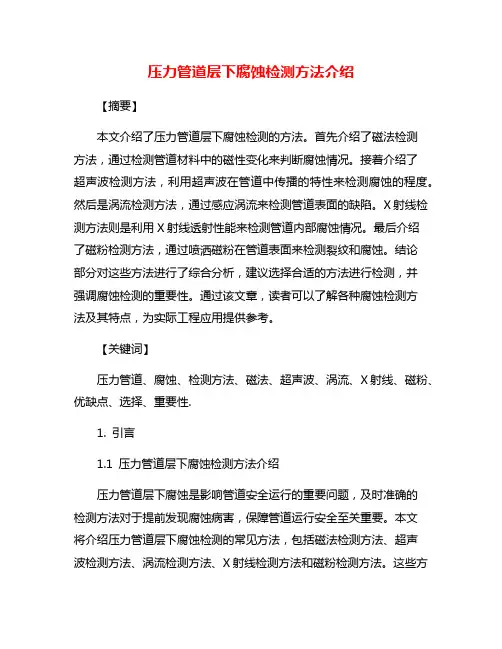

压力管道层下腐蚀检测方法介绍【摘要】本文介绍了压力管道层下腐蚀检测的方法。

首先介绍了磁法检测方法，通过检测管道材料中的磁性变化来判断腐蚀情况。

接着介绍了超声波检测方法，利用超声波在管道中传播的特性来检测腐蚀的程度。

然后是涡流检测方法，通过感应涡流来检测管道表面的缺陷。

X射线检测方法则是利用X射线透射性能来检测管道内部腐蚀情况。

最后介绍了磁粉检测方法，通过喷洒磁粉在管道表面来检测裂纹和腐蚀。

结论部分对这些方法进行了综合分析，建议选择合适的方法进行检测，并强调腐蚀检测的重要性。

通过该文章，读者可以了解各种腐蚀检测方法及其特点，为实际工程应用提供参考。

【关键词】压力管道、腐蚀、检测方法、磁法、超声波、涡流、X射线、磁粉、优缺点、选择、重要性.1. 引言1.1 压力管道层下腐蚀检测方法介绍压力管道层下腐蚀是影响管道安全运行的重要问题，及时准确的检测方法对于提前发现腐蚀病害，保障管道运行安全至关重要。

本文将介绍压力管道层下腐蚀检测的常见方法，包括磁法检测方法、超声波检测方法、涡流检测方法、X射线检测方法和磁粉检测方法。

这些方法各有特点，适用于不同情况下的检测需求。

通过综合分析各种方法的优缺点，选择合适的方法进行检测能够提高腐蚀检测的准确性和效率。

在管道工程中，腐蚀检测的重要性不可忽视，只有及时有效地进行腐蚀检测，才能发现问题并及时采取措施，避免事故发生，确保管道安全运行。

建议在管道运行过程中定期进行腐蚀检测，并选用适合的检测方法，为管道安全提供有力保障。

2. 正文2.1 磁法检测方法磁法检测方法是一种常用的压力管道层下腐蚀检测方法，通过利用磁场对金属材料的敏感性来检测管道壁的腐蚀情况。

磁法检测方法主要有两种方式，分别是磁粉流检测和磁感应检测。

磁粉流检测是将磁性粉末撒布在待检测区域，通过施加外部磁场或电流，使磁粉沿着磁场线堆积在缺陷处，形成显著的磁粉聚集现象，从而可以直观地观察到管道壁上的腐蚀缺陷。

磁感应检测则是通过在管道表面施加交变磁场或直流磁场，当磁感应率发生变化时，就能检测出管道壁上的腐蚀情况。

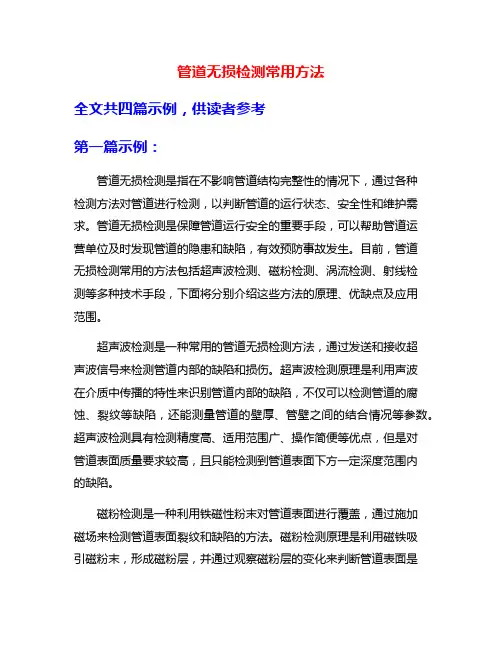

管道无损检测常用方法全文共四篇示例，供读者参考第一篇示例：管道无损检测是指在不影响管道结构完整性的情况下，通过各种检测方法对管道进行检测，以判断管道的运行状态、安全性和维护需求。

管道无损检测是保障管道运行安全的重要手段，可以帮助管道运营单位及时发现管道的隐患和缺陷，有效预防事故发生。

目前，管道无损检测常用的方法包括超声波检测、磁粉检测、涡流检测、射线检测等多种技术手段，下面将分别介绍这些方法的原理、优缺点及应用范围。

超声波检测是一种常用的管道无损检测方法，通过发送和接收超声波信号来检测管道内部的缺陷和损伤。

超声波检测原理是利用声波在介质中传播的特性来识别管道内部的缺陷，不仅可以检测管道的腐蚀、裂纹等缺陷，还能测量管道的壁厚、管壁之间的结合情况等参数。

超声波检测具有检测精度高、适用范围广、操作简便等优点，但是对管道表面质量要求较高，且只能检测到管道表面下方一定深度范围内的缺陷。

磁粉检测是一种利用铁磁性粉末对管道表面进行覆盖，通过施加磁场来检测管道表面裂纹和缺陷的方法。

磁粉检测原理是利用磁铁吸引磁粉末，形成磁粉层，并通过观察磁粉层的变化来判断管道表面是否存在裂纹或缺陷。

磁粉检测方法适用于检测管道表面裂纹、焊缝质量和管道连接情况等问题，但是对表面处理要求较高，且只能检测到管道表面的缺陷。

涡流检测是一种利用感应电流在导体内部引起涡流现象来检测管道内部缺陷的方法。

涡流检测原理是通过在管道表面感应电磁场，当管道表面存在缺陷时，感应电流会发生变化，通过检测感应电流的变化来判断管道内部是否存在缺陷。

涡流检测方法适用于检测管道表面的裂纹、腐蚀和管壁材料变化等问题，具有灵敏度高、速度快、无需接触等优点。

射线检测是一种利用射线穿透物体后被不同组织结构吸收、散射或透射的特性来检测管道内部缺陷的方法。

射线检测原理是通过将射线源对准管道进行照射，通过检测射线在管道内部的吸收情况来判断管道内部是否存在缺陷。

射线检测方法适用于检测管道内部的腐蚀、结构松动、异物等问题，具有检测范围广、准确性高等优点，但是需要专业设备和专业人员操作。

管道腐蚀检测方法全文共四篇示例，供读者参考第一篇示例：管道腐蚀是造成管道泄漏、破裂等安全事故的主要因素之一，对于管道腐蚀检测至关重要。

管道腐蚀检测方法主要包括非破坏检测和破坏检测两大类。

非破坏检测是指通过对管道表面和周围环境的变化进行监测和分析，发现管道腐蚀的趋势和程度，而破坏检测则是通过对管道进行一定程度的破坏性检测，获取管道内部的腐蚀情况。

管道腐蚀的检测方法有很多种，下面将介绍几种比较常用的检测方法：1. 超声波检测：超声波检测是一种非破坏性检测方法，通过将超声波传送到管道内部，根据反射信号来获取管道内部的腐蚀情况。

这种方法通过声波的传播速度和反射信号的强度来判断管道壁的腐蚀程度和位置，具有高精度和高灵敏度的优点。

2. 磁粉检测：磁粉检测是一种磁场检测方法，通过在管道内部喷撒带有磁粉的液体来检测管道壁的腐蚀情况。

当涂有磁粉的液体沿着管道壁流动时，会在裂缝和腐蚀处形成磁粉沉积，通过观察磁粉沉积的形状和颜色来确定管道的腐蚀程度。

3. 电化学检测：电化学检测是通过在管道表面施加电流，观察管道表面电位和电流密度变化来判断管道的腐蚀程度。

通过电化学检测可以定量地测量管道的腐蚀速率和腐蚀深度，具有高敏感性和高准确性的优点。

4. 声发射检测：声发射检测是一种实时监测方法，通过监测管道内部的声音信号来判断管道的腐蚀情况。

当管道发生腐蚀时，会产生一定的声音信号，通过对这些声音信号的分析可以确定管道的腐蚀位置和程度。

5. 光纤光谱检测：光纤光谱检测是一种新型的管道腐蚀检测方法，通过在管道表面引入光纤传感器，实时监测管道表面的光谱变化来判断管道的腐蚀程度。

这种方法具有实时监测、高灵敏度和高分辨率等优点。

管道腐蚀检测是管道安全管理工作中的一项重要内容，采用科学合理的检测方法可以有效地预防管道腐蚀引发的安全事故，确保管道的安全运行。

在实际工作中要根据管道的具体情况选择适合的检测方法，并定期进行检测和维护，及时发现和处理管道腐蚀问题，确保管道设施的安全可靠性。

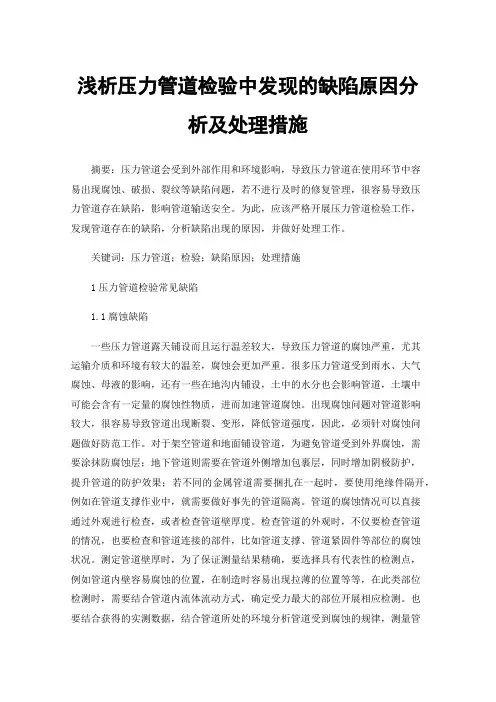

浅析压力管道检验中发现的缺陷原因分析及处理措施摘要：压力管道会受到外部作用和环境影响，导致压力管道在使用环节中容易出现腐蚀、破损、裂纹等缺陷问题，若不进行及时的修复管理，很容易导致压力管道存在缺陷，影响管道输送安全。

为此，应该严格开展压力管道检验工作，发现管道存在的缺陷，分析缺陷出现的原因，并做好处理工作。

关键词：压力管道；检验；缺陷原因；处理措施1压力管道检验常见缺陷1.1腐蚀缺陷一些压力管道露天铺设而且运行温差较大，导致压力管道的腐蚀严重，尤其运输介质和环境有较大的温差，腐蚀会更加严重。

很多压力管道受到雨水、大气腐蚀、母液的影响，还有一些在地沟内铺设，土中的水分也会影响管道，土壤中可能会含有一定量的腐蚀性物质，进而加速管道腐蚀。

出现腐蚀问题对管道影响较大，很容易导致管道出现断裂、变形，降低管道强度，因此，必须针对腐蚀问题做好防范工作。

对于架空管道和地面铺设管道，为避免管道受到外界腐蚀，需要涂抹防腐蚀层；地下管道则需要在管道外侧增加包裹层，同时增加阴极防护，提升管道的防护效果；若不同的金属管道需要捆扎在一起时，要使用绝缘件隔开，例如在管道支撑作业中，就需要做好事先的管道隔离。

管道的腐蚀情况可以直接通过外观进行检查，或者检查管道壁厚度。

检查管道的外观时，不仅要检查管道的情况，也要检查和管道连接的部件，比如管道支撑、管道紧固件等部位的腐蚀状况。

测定管道壁厚时，为了保证测量结果精确，要选择具有代表性的检测点，例如管道内壁容易腐蚀的位置，在制造时容易出现拉薄的位置等等，在此类部位检测时，需要结合管道内流体流动方式，确定受力最大的部位开展相应检测。

也要结合获得的实测数据，结合管道所处的环境分析管道受到腐蚀的规律，测量管道还具有的强度，结合测量结果确定防范措施。

针对腐蚀量较大的位置，还需要定期进行标记和检测。

1.2焊接缺陷分别针对夹渣缺陷以及未熔合缺陷的产生因素进行综合性分析。

首先，夹渣缺陷的发生原因主要有破口的角度以及焊接电流无法达标，焊接边缘有气泡，边缘清理不干净，存在氧化物，铁皮或者碳化物出现酸性焊条的情况，在电流或者运条不当的情况下，会形成复杂碱性焊条的情况下，电头过长以及极性不正确也会引发夹渣问题。

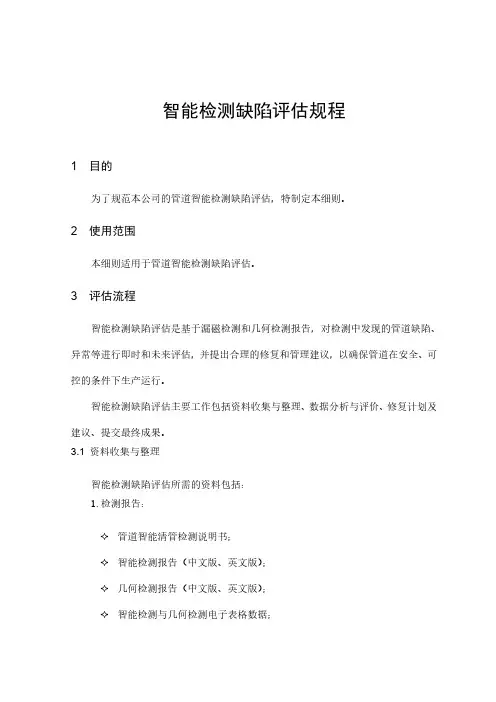

智能检测缺陷评估规程1 目的为了规范本公司的管道智能检测缺陷评估，特制定本细则。

2 使用范围本细则适用于管道智能检测缺陷评估。

3 评估流程智能检测缺陷评估是基于漏磁检测和几何检测报告，对检测中发现的管道缺陷、异常等进行即时和未来评估，并提出合理的修复和管理建议，以确保管道在安全、可控的条件下生产运行。

智能检测缺陷评估主要工作包括资料收集与整理、数据分析与评价、修复计划及建议、提交最终成果。

3.1资料收集与整理智能检测缺陷评估所需的资料包括：1.检测报告：✧管道智能清管检测说明书；✧智能检测报告（中文版、英文版）；✧几何检测报告（中文版、英文版）；✧智能检测与几何检测电子表格数据；✧现场开挖验证报告；✧检测报告光盘。

2.管道资料：✧管道基本情况简介、运行参数相关资料；✧沿线地区等级相关资料（例如风险评价报告、高后果区识别报告等）；✧管道测绘资料；✧管道与场站管理系统中的管道内检测信息表；✧以往检测报告（包括智能检测报告、常规检测报告等）。

原始数据的准确性决定了缺陷评估结果的质量。

因此在尽可能多的收集相关资料的基础上，评价人还应根据实际情况到现场进行确认。

3.2 数据分析与评价分析与评价管道智能检测数据（包括但不限于）:1)检测结果分析：主要包括腐蚀缺陷分析、制造缺陷分析、金属物分析、凹陷分析、环焊缝异常分析、偏心套管分析等。

通过统计分析缺陷、异常在管道上里程、管道时钟方位等的分布情况，找出其中的规律。

分析出造成缺陷和异常的原因，为后面提出针对性地管理措施提供依据。

2)未来腐蚀分析：包括内外腐蚀的全寿命腐蚀分析、半寿命腐蚀分析等，根据管道实际运行情况和检测结果选取适合的腐蚀分析方法。

在分析时假定管道内、外腐蚀环境不发生重大变化，根据内、外腐蚀各自的腐蚀速率分析多年后缺陷的腐蚀状况。

3)两次内检测结果对比分析如果管道已进行了两次智能检测，以管节为基础，将管线两次检测的数据置于同一管节进行校准，以确保管道的相应区域进行了对比。

压力管道运行中的检查和监测压力管道是工业生产中承载高压流体的重要设备，其安全运行对于保证生产过程的顺利进行至关重要。

为了保证压力管道的安全运行，需要进行定期的检查和监测。

本文将介绍压力管道运行中的检查和监测方法，以及重要参数的监测和故障预警。

压力管道运行中的检查主要包括外观检查、临时脱离服务的压力管道的保护检查以及活塞式压力容器的无水静水压试验。

外观检查是指对压力管道的表面是否存在腐蚀、变形等情况进行检查。

这可以通过目测、触摸、敲打等方法进行，以保证管道的结构完整性。

临时脱离服务的压力管道的保护检查是指在将压力管道脱离服务前，对其进行保护措施的检查，例如是否进行了钝化处理、防腐处理等。

活塞式压力容器的无水静水压试验是指在外观检查和保护检查后，将压力容器进行水压试验，以检测其泄漏情况。

这些检查方法可以有效地发现和预防压力管道的异常情况，保证其安全运行。

另外，压力管道在运行过程中还需要进行定期的监测，以保证其重要参数在正常范围内。

其中包括管道的压力、温度、流量等参数的监测。

压力是指流体在管道中的压力大小，可以通过安装压力传感器来实时监测。

温度是指管道中的流体温度，可以通过安装温度传感器来监测。

流量是指单位时间内流过管道的流体量，可以通过安装流量计来进行监测。

此外，还需要对管道进行应力分析和腐蚀监测。

应力分析是指对管道在运行过程中的受力情况进行分析，以判断管道是否存在过载等问题。

腐蚀监测是指对管道的腐蚀程度进行监测，以及采取相应的防腐措施。

这些监测方法可以提前发现管道的故障情况，预防意外事故的发生。

在压力管道的检查和监测中，还需要关注一些重要的故障预警指标，例如管道的泄漏问题。

泄漏是指管道中的流体通过管道的缺陷部位泄漏，这可能会导致压力管道的破裂和事故的发生。

因此，需要通过安装泄漏监测装置来实时监测管道的泄漏情况。

另外，还需要关注管道的压力和温度是否超出安全范围，以及管道中的流量是否异常。

这些指标的异常情况可能会提示管道存在潜在的危险，需要及时采取措施进行修复和维护。

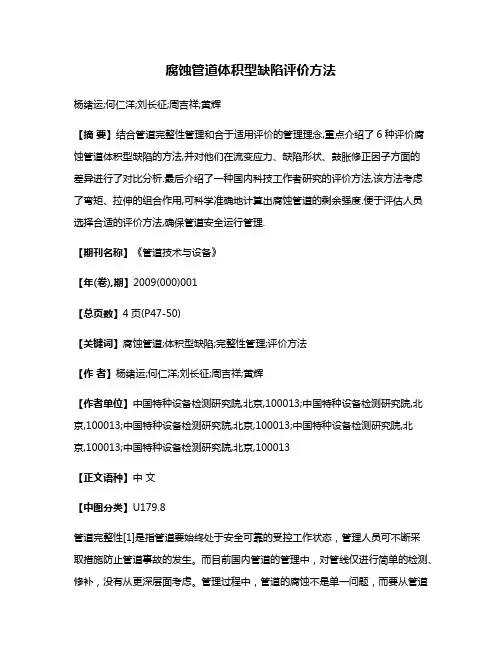

腐蚀管道体积型缺陷评价方法杨绪运;何仁洋;刘长征;周吉祥;黄辉【摘要】结合管道完整性管理和合于适用评价的管理理念,重点介绍了6种评价腐蚀管道体积型缺陷的方法,并对他们在流变应力、缺陷形状、鼓胀修正因子方面的差异进行了对比分析.最后介绍了一种国内科技工作者研究的评价方法,该方法考虑了弯矩、拉伸的组合作用,可科学准确地计算出腐蚀管道的剩余强度.便于评估人员选择合适的评价方法,确保管道安全运行管理.【期刊名称】《管道技术与设备》【年(卷),期】2009(000)001【总页数】4页(P47-50)【关键词】腐蚀管道;体积型缺陷;完整性管理;评价方法【作者】杨绪运;何仁洋;刘长征;周吉祥;黄辉【作者单位】中国特种设备检测研究院,北京,100013;中国特种设备检测研究院,北京,100013;中国特种设备检测研究院,北京,100013;中国特种设备检测研究院,北京,100013;中国特种设备检测研究院,北京,100013【正文语种】中文【中图分类】U179.8管道完整性[1]是指管道要始终处于安全可靠的受控工作状态，管理人员可不断采取措施防止管道事故的发生。

而目前国内管道的管理中，对管线仅进行简单的检测、修补，没有从更深层面考虑。

管理过程中，管道的腐蚀不是单一问题，而要从管道整个寿命周期的各个环节考虑，如何预测事故发生的时间，以及发生事故的严重程度，同时分析事故原因，如腐蚀可能是设计不当、制造缺陷、腐蚀防护系统缺陷造成的，而不是简单地局限于腐蚀本身。

目前，管道完整性管理程序主要有《managing system integrity of gas pipeline》(ASME B31．8S)[2]以及《managing system integrity for hazardous liquid pipelines》。

合于适用是只要管道在结构还未达到失效，则结构就能够满足使用要求。

合于适用评价要考虑结构发生事故的可能性和失效后果，从而产生了风险检测的概念。

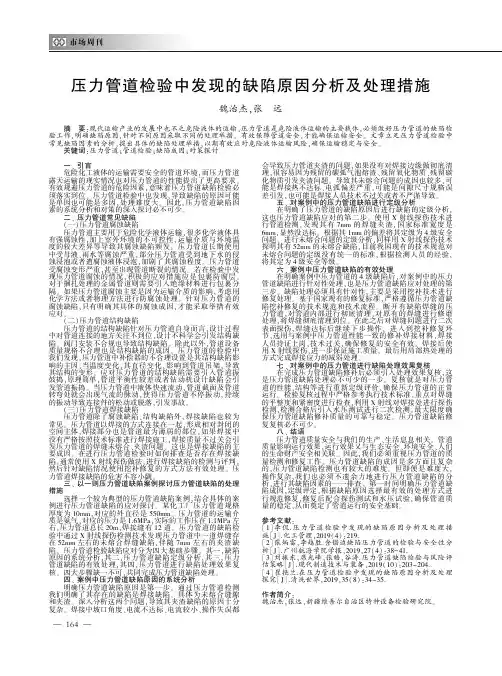

压力管道检验中发现的缺陷原因分析及处理措施魏治杰ꎬ张㊀远摘㊀要:现代运输产业的发展中也不乏危险液体的运输ꎬ压力管道是危险液体运输的主要载体ꎬ必须做好压力管道的缺陷检验工作ꎬ明确缺陷原因ꎬ针对不同原因采取不同的处理举措ꎮ有效保障管道安全ꎬ才能确保运输安全ꎮ文章立足压力管道检验中常见缺陷因素的分析ꎬ提出具体的缺陷处理举措ꎬ以期有效应对危险液体运输风险ꎬ确保运输稳定与安全ꎮ关键词:压力管道ꎻ管道检验ꎻ缺陷成因ꎻ对策探讨一㊁引言危险化工液体的运输需要安全的管道环境ꎬ而压力管道露天运输的现实情况也对压力管道的性能提出了更高要求ꎮ有效规避压力管道的危险因素ꎬ意味着压力管道缺陷检验必须落实到位ꎮ压力管道检验中也发现ꎬ导致缺陷的原因可能是单因也可能是多因ꎬ处理难度大ꎮ因此ꎬ压力管道缺陷因素的系统分析和对策的深入探讨必不可少ꎮ二㊁压力管道常见缺陷(一)压力管道腐蚀缺陷压力管道主要用于危险化学液体运输ꎬ很多化学液体具有强腐蚀性ꎬ加上室外环境的不可控性ꎬ运输介质与环境温度的较大差异等导致其腐蚀缺陷频发ꎮ压力管道长期使用中受母液㊁雨水等腐蚀严重ꎬ部分压力管道受到地下水的侵蚀浸泡或者遭腐蚀液体浸泡ꎬ加剧了其腐蚀程度ꎮ压力管道受腐蚀变形严重ꎬ甚至出现管道断裂的情况ꎮ若在检验中发现压力管道腐蚀的情况ꎬ积极的应对措施应是包裹防腐层ꎮ对于捆扎处理的金属管道则需要引入绝缘材料进行包裹分隔ꎮ如果压力管道腐蚀主要是因为运输介质的影响ꎬ考虑用化学方法或者物理方法进行防腐蚀处理ꎮ针对压力管道的腐蚀缺陷ꎬ只有明确其具体的腐蚀成因ꎬ才能采取举措有效应对ꎮ(二)压力管道结构缺陷压力管道的结构缺陷针对压力管道自身而言ꎬ设计过程中对管道连接的地方关注不到位ꎬ设计不科学会引发结构缺陷ꎮ阀门安装不合规也导致结构缺陷ꎮ除此以外ꎬ管道设备质量规格不合理也是结构缺陷的成因ꎮ压力管道的检验中我们发现ꎬ压力管道中补偿器的不合理设置是其结构缺陷影响的主因ꎬ当温度变化ꎬ其直径变化ꎬ影响到管道吊架ꎬ导致其结构的变形ꎮ应对压力管道的结构缺陷需要引入管道振鼓捣ꎬ原理简单ꎬ管道平衡性较差或者钻动机设计缺陷会引发管道振捣ꎮ当压力管道中液体快速流动ꎬ管道截面及管道转弯处就会出现气流的脉动ꎬ使得压力管道不停振动ꎬ持续的振动导致连接件的松动或脱落ꎬ引发事故ꎮ(三)压力管道焊接缺陷压力管道除了腐蚀缺陷㊁结构缺陷外ꎬ焊接缺陷也较为常见ꎮ压力管道以焊接的方式连接在一起ꎬ形成相对封闭的空间主体ꎬ焊接部分也是管道最为薄弱的部位ꎬ如果焊接中没有严格按照技术标准进行焊接施工ꎬ焊接质量不过关会引发压力管道的焊缝未熔合㊁夹渣问题ꎮ这也是焊接缺陷的主要成因ꎮ在进行压力管道检验时如何排查是否存在焊接缺陷ꎬ通常使用Ｘ射线探伤做法ꎬ进行焊接缺陷的检测与评判ꎬ然后针对缺陷情况使用挖补修复的方式方法有效处理ꎮ压力管道焊接缺陷的危害不容小觑ꎮ三㊁以一则压力管道缺陷案例探讨压力管道缺陷的处理措施选择一个较为典型的压力管道缺陷案例ꎬ结合具体的案例进行压力管道缺陷的应对探讨ꎮ某化工厂压力管道规格厚度为１０ｍｍꎬ对应的外直径是５５０ｍｍꎮ压力管道的运输介质是氨气ꎬ对应的压力是１.６ＭＰａꎬ实际的工作压在１.１ＭＰａ左右ꎬ压力管道总长２０ｍꎬ焊接缝有１２道ꎮ压力管道的缺陷检验中通过Ｘ射线探伤检测技术发现压力管道中一道焊缝存在５２ｍｍ左右的未熔合焊缝缺陷ꎬ伴随７ｍｍ左右的夹渣缺陷ꎮ压力管道检验缺陷应对分为四大基础步骤ꎮ其一ꎬ缺陷原因的系统分析ꎬ其二ꎬ压力管道缺陷定级分析ꎬ其三ꎬ压力管道缺陷的有效处理ꎬ其四ꎬ压力管道进行缺陷处理效果复核ꎮ四大步骤缺一不可ꎬ共同完成压力管道缺陷处理ꎮ四㊁案例中压力管道缺陷原因的系统分析明确压力管道缺陷原因是第一步ꎮ通过压力管道检测我们明确了其存在的缺陷是焊接缺陷ꎮ具体为未熔合缝隙和夹渣ꎮ深入分析这两个问题ꎬ导致其夹渣缺陷的原因十分复杂ꎮ焊接中坡口角度㊁电流不达标㊁电流较小㊁操作失误都会导致压力管道夹渣的问题ꎬ如果没有对焊接边缘做彻底清理ꎬ很容易因为残留的碳弧气泡熔渣㊁残留氧化物质㊁残留碳化物质引发夹渣问题ꎮ导致其未熔合问题的成因也较多ꎬ可能是焊接热不达标㊁电弧偏差严重ꎬ可能是间隙尺寸规格误差引发ꎬ也可能是焊接人员技术不过关或者不严谨导致ꎮ五㊁对案例中的压力管道缺陷进行定级分析在明确了压力管道的缺陷原因后进行缺陷的定级分析ꎬ这也压力管道缺陷应对的第二步ꎮ使用Ｘ射线探伤技术进行管道检测ꎬ发现其有７ｍｍ的焊缝夹渣ꎬ国家标准宽度是６ｍｍꎬ显然没达标ꎮ根据其１ｍｍ的偏差将其定级为４级安全问题ꎮ进行未熔合问题的定级分析ꎬ同样用Ｘ射线探伤技术探明其有５２ｍｍ的未熔合缺陷ꎬ目前我国现有的技术规范对未熔合问题的定级没有统一的标准ꎬ根据检测人员的经验ꎬ将其定为４级安全等级ꎮ六㊁案例中压力管道缺陷的有效处理在明确案例中压力管道的４级缺陷后ꎬ对案例中的压力管道缺陷进行针对性处理ꎬ也是压力管道缺陷应对处理的第三步ꎮ缺陷处理必须具有针对性ꎬ主要是采用挖补技术进行修复处理ꎮ基于国家现有的修复标准ꎬ严格遵循压力管道缺陷挖补修复的技术规范和技术流程ꎮ断开有缺陷焊缝的压力管道ꎬ对管道内部进行彻底清理ꎬ对原有的焊缝进行修磨处理ꎬ将焊缝彻底清理到位ꎮ在此之后对焊缝问题进行二次表面探伤ꎬ焊缝达标后继续下步操作ꎮ进入到挖补修复环节ꎬ选用与案例中压力管道性能一致的修补焊接材料ꎬ焊接人员持证上岗ꎬ技术过关ꎬ确保修复的安全有效ꎮ焊接后使用Ｘ射线探伤ꎬ进一步保证施工质量ꎮ最后用局部热处理的方式完成焊接应力的减弱处理ꎮ七㊁对案例中的压力管道进行缺陷处理效果复核在完成压力管道缺陷修补后必须引入处理效果复核ꎬ这是压力管道缺陷处理必不可少的一步ꎮ复核就是对压力管道的性能㊁结构等进行重新定级评价ꎬ确保压力管道的正常运行ꎮ检验复核过程中严格参考执行技术标准ꎬ重点对焊缝的平整度和紧密度进行检查ꎬ利用Ｘ射线对焊接处进行探伤检测ꎬ检测合格后引入水压测试进行二次检测ꎬ最大限度确保压力管道缺陷修补质量的可靠与稳定ꎮ压力管道缺陷修复复核必不可少ꎮ八㊁结语压力管道质量安全与我们的生产㊁生活息息相关ꎮ管道质量影响运行效果ꎬ运行效果又与生态安全㊁环境安全㊁人们的生命财产安全相关联ꎮ因此ꎬ我们必须重视压力管道的质量检测和修复工作ꎮ压力管道缺陷的成因是多方面且复杂的ꎬ压力管道缺陷检测也有较大的难度ꎮ但即便是难度大ꎬ操作复杂ꎬ我们也必须不遗余力地进行压力管道缺陷的分析ꎬ进行其缺陷因素的一一排查ꎮ第一时间明确压力管道缺陷成因ꎬ定级评定ꎬ根据缺陷原因选择最有效的处理方式进行规范修复ꎬ修复后配合探伤测试和水压试验ꎬ确保管道质量的稳定ꎬ从而奠定了管道运行的安全基础ꎮ参考文献:[１]李侃.压力管道检验中发现的缺陷原因分析及处理措施[Ｊ].化工管理ꎬ２０１９(４):２１９.[２]张炳雷ꎬ李越胜.含错边缺陷压力管道的检验与安全性分析[Ｊ].广州航海学院学报ꎬ２０１９ꎬ２７(４):３８－４１. [３]刘振东ꎬ席光峰ꎬ张皓ꎬ谷涛.压力管道缺陷检验与风险评估策略[Ｊ].现代制造技术与装备ꎬ２０１９(１０):２０３－２０４. [４]崔艳兰.在压力管道检验中发现的缺陷原因分析及处理探究[Ｊ].清洗世界ꎬ２０１９ꎬ３５(８):３４－３５.作者简介:魏治杰ꎬ张远ꎬ新疆维吾尔自治区特种设备检验研究院ꎮ４６１。

工艺管道无损检测方案一、引言工艺管道无损检测是指在不影响管道正常运行的情况下，通过使用无损检测技术对工艺管道的内部和外部进行检测，以评估管道的完整性和安全性。

本方案将结合管道使用环境、检测方法和设备等方面，提出详细的无损检测方案。

二、管道使用环境分析1.工艺流体：分析工艺流体的化学成分、温度、压力等参数，确定对管道材料的腐蚀、腐蚀疲劳等影响。

2.环境条件：分析管道所处环境的湿度、温度、气候等因素，确定对管道材料的腐蚀、磨损等影响。

3.运行状况：分析管道的运行时间、运行周期等，确定管道材料的疲劳、应力松弛等影响。

4.设计和安装情况：分析管道的设计和安装情况，确定管道连接处、支撑处等关键部位的可靠性。

三、无损检测方法选择根据管道使用环境分析的结果，选择适合的无损检测方法，常用的方法包括：1.超声波检测：适用于检测管道内部的腐蚀、疏松、焊缝等缺陷。

2.射线检测：适用于检测管道壁厚、焊缝、接头等部位的缺陷。

3.磁粉检测：适用于检测管道表面的裂纹、疏松、磨损等缺陷。

4.温度检测：适用于检测管道温度的变化，判断管道内部流体是否异常。

5.声发射检测：适用于检测管道内部材料的应力松弛、裂纹扩展等情况。

四、无损检测设备选择根据无损检测方法的选择，选取合适的无损检测设备，包括：1.超声波检测仪：用于超声波检测方法的管道内部缺陷检测。

2.射线检测仪：用于射线检测方法的管道缺陷检测。

3.磁粉检测仪：用于磁粉检测方法的管道表面缺陷检测。

4.温度计：用于管道温度检测，判断管道内部流体是否异常。

5.声发射探头：用于声发射检测方法的管道内部材料异常情况检测。

五、无损检测方案实施1.管道准备：对待检管道进行清洗和除锈处理，确保管道表面干净平整。

2.检测计划制定：根据管道的结构和使用情况，制定详细的检测计划，包括检测部位、方法、设备等。

3.检测操作：根据检测计划进行无损检测操作，将检测结果记录在检测报告中。

4.检测结果评估：对检测结果进行评估和分析，确定管道的完整性和安全性。

长输管道腐蚀及检测技术摘要：随着国民经济的快速发展，中国已成为石油和天然气的主要生产国和消费国。

管道运输作为油气长距离运输的主要方式，以其效率高、损失小而受到越来越多的关注。

关键词：天然气长输管道；腐蚀机理；检测方法；为了进一步做好天然气长输管道的防腐工作，保证管道输送的安全性和可靠性，对不同地理环境下埋地管道的腐蚀机理及腐蚀原因进行了分析，并针对不同的腐蚀机理给出了相应的检测方法。

一、分析长输管道腐蚀1．外部土壤腐蚀。

国际上控制土壤对埋地钢质管道腐蚀的通用办法是采用外防腐蚀绝缘涂层和阴极保护联合防护的措施。

其中外防腐蚀涂层是主要防腐蚀手段，阴极保护作为涂层防腐蚀的补充。

外防腐蚀涂层多选用环氧煤沥青、石油沥青、熔结环氧、煤焦油瓷漆、二层PE或三层PE。

因此，外部土壤的腐蚀包括土壤对外防腐蚀层非金属的腐蚀和土壤对外防腐蚀层失效处金属管道的腐蚀。

2.内腐蚀原理分析。

（1）管道内的游离水和高气相流速。

由于压力降的作用，天然气管道中的饱和天然气，会出现自由液相。

这种高气液比使得管道内出现两种流型：一是环状流；二是层流。

其中，当气液比相对较高时，会形成环状流，特点是液膜涂覆于管壁上，气体向前对小液滴进行卷吸。

当气液比较低时，出现层流现象，此时液相的运动发生于管道下部，而气相的运动发生于上部。

另外，当气体流速增加时，冲蚀能力也随之增加，即腐蚀速率与气体流速成正比。

（2）杂质气体及温度和压力。

首先天然气管道中除了天然气之外，还存在部分杂质气体，如CO2、SO2、H2S和水蒸气等，而水蒸气受温度和压力的影响，在流管中会冷凝变成液态水，所形成的液态水与CO2及SO2结合会形成碳酸（H2CO3）与亚硫酸（H2SO3）等酸性液体，严重腐蚀管道。

二、管道腐蚀检测技术1.埋地管道外腐蚀检测技术。

天然气埋地钢质管道采用外防腐层和阴极保护系统组成的联合腐蚀防护系统。

因此，外防腐层至关重要，若防腐层失效则管体就会发生腐蚀。

防腐层在制作和施工过程中会不可避免地出现缺陷损伤，防腐管道埋入地下后，更是受到环境、土壤等各方面的影响，使防腐层产生老化、龟裂和剥离等现象，严重影响了天然气管道的使用寿命。

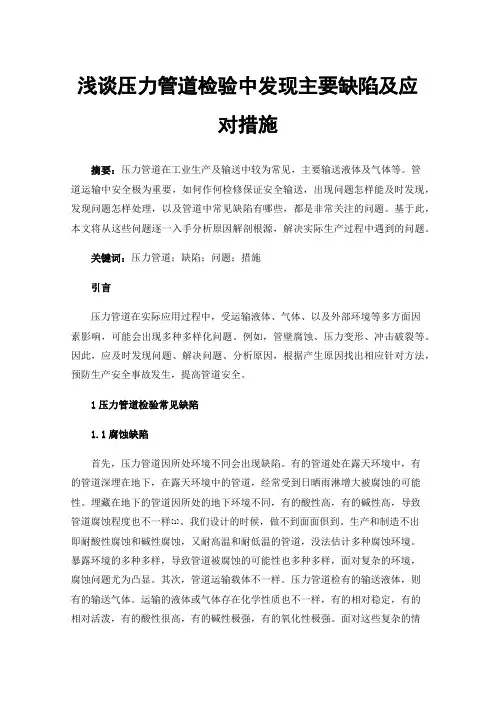

浅谈压力管道检验中发现主要缺陷及应对措施摘要：压力管道在工业生产及输送中较为常见，主要输送液体及气体等。

管道运输中安全极为重要，如何作何检修保证安全输送，出现问题怎样能及时发现，发现问题怎样处理，以及管道中常见缺陷有哪些，都是非常关注的问题。

基于此，本文将从这些问题逐一入手分析原因解剖根源，解决实际生产过程中遇到的问题。

关键词：压力管道；缺陷；问题；措施引言压力管道在实际应用过程中，受运输液体、气体、以及外部环境等多方面因素影响，可能会出现多种多样化问题。

例如，管壁腐蚀、压力变形、冲击破裂等。

因此，应及时发现问题、解决问题、分析原因，根据产生原因找出相应针对方法，预防生产安全事故发生，提高管道安全。

1压力管道检验常见缺陷1.1腐蚀缺陷首先，压力管道因所处环境不同会出现缺陷。

有的管道处在露天环境中，有的管道深埋在地下，在露天环境中的管道，经常受到日晒雨淋增大被腐蚀的可能性。

埋藏在地下的管道因所处的地下环境不同，有的酸性高，有的碱性高，导致管道腐蚀程度也不一样[1]。

我们设计的时候，做不到面面俱到。

生产和制造不出即耐酸性腐蚀和碱性腐蚀，又耐高温和耐低温的管道，没法估计多种腐蚀环境。

暴露环境的多种多样，导致管道被腐蚀的可能性也多种多样，面对复杂的环境，腐蚀问题尤为凸显。

其次，管道运输载体不一样。

压力管道检有的输送液体，则有的输送气体。

运输的液体或气体存在化学性质也不一样，有的相对稳定，有的相对活泼，有的酸性很高，有的碱性极强，有的氧化性极强。

面对这些复杂的情况，会影响压力管道性能。

另外，管道在铺设好之后，后期检修相对较为复杂，维修周期和成本相对较大，这也可能会导致后期检修跟不上，而且使得小的腐蚀情况越来越严重得不到及时解决。

比如冬天运输暖气的管道，外面一层包裹，因此无法通过外表直接观测。

再比如埋在地下的天然气管道我们不仅没法直接观测，只要不出现问题的情况都无法得知管道的情况，所以可能出现的腐蚀情况，导致更加难以解到真实情况，难以找到所有可能出现的腐蚀情况。

压力管道层下腐蚀检测方法介绍1. 引言1.1 压力管道层下腐蚀检测方法介绍压力管道层下腐蚀是一种常见的问题，如果不及时检测和修复可能会造成严重的安全隐患。

对于压力管道层下腐蚀的检测方法至关重要。

本文将介绍一些常用的腐蚀检测方法，包括无损检测技术、超声波检测技术、磁粉探伤技术和涡流检测技术。

超声波检测技术是一种通过声波传播来检测材料中缺陷的方法。

通过对超声波的反射和散射进行分析，可以确定管道内部的腐蚀程度。

磁粉探伤技术则是通过在管道表面涂抹磁粉并施加磁场来检测表面和近表面的腐蚀缺陷。

涡流检测技术则是一种利用感应涡流的原理来检测管道中的腐蚀和裂纹的方法。

压力管道层下腐蚀检测方法的多样化为工作人员提供了更多选择。

在选择检测方法时，应根据实际情况来综合考虑，选择合适的方法进行检测，以确保管道的安全运行。

2. 正文2.1 无损检测技术的应用无损检测技术是一种可以在不破坏被检测物体的情况下进行检测的技术，广泛应用于各种领域，包括压力管道层下腐蚀的检测。

无损检测技术通过利用物理原理和传感器技术，可以检测并评估材料内部或表面的缺陷、裂纹或腐蚀。

在压力管道层下腐蚀检测中，无损检测技术扮演着至关重要的角色。

通过使用各种无损检测技术，可以及时、准确地发现管道中的腐蚀问题，从而避免可能造成的安全风险和生产损失。

无损检测技术可以应用于各种材料的管道，包括金属、塑料等，而且对管道的尺寸、形状等也没有特殊要求。

无损检测技术非常灵活、高效。

在压力管道层下腐蚀检测中，无损检测技术的应用可以帮助工程师们更好地了解管道的健康状况，及时采取维护措施，确保管道的安全运行。

通过结合不同的无损检测技术，可以提高检测的准确性和可靠性，保障工程项目的顺利进行。

2.2 常用的腐蚀检测方法常用的腐蚀检测方法包括传统的视觉检查、超声波检测技术、磁粉探伤技术和涡流检测技术等。

视觉检查是最基本的方法，通过目测或辅以放大镜等设备检查管道表面是否有腐蚀迹象。

用声发射检测、定位地下管道的腐蚀、泄漏等缺陷作者：S.J. Vahaviolos (PAC-USA), R.K. Miller (PAC-USA), D.J. Watts (New Jersey Institute of Technology), V.V. Shemyakin (PAC-Russia), and S.A. Strizkov (PAC-Diaton Ltd.)在美国、俄罗斯的检测工程验证：用声发射手段检测地下管道是非常有效的方法。

本文的目的意在帮助大家了解用于检测地下管道裂纹和泄漏缺陷的声发射硬件、软件、测试程序及分析手段的发展过程。

在美国进行工作主要集中在用声发射检测液体介质的地下管道的泄漏和定位缺陷。

任务是根据美国EPA（环保署）规定，在需要年检管线上进行检测并得到测试传感器之间的最大间距。

本文将以设备、传感器的检测敏感性提高和线定位的角度向大家介绍。

根据实践检测案例，调谐线定位是进行泄漏定位的最有效的方法。

在俄罗斯的工作集中在在役管线埋设前进行外观检测和防腐层检测时，为了避免意外事件而用声发射进行检测。

声发射检测结果表明：在这种情况下声发射所检测到的主要缺陷是焊接裂纹。

在这种情况下，线定位仍然是检测裂纹有效的手段。

为了在所采集的声发射数据中提取有效的声发射信号，相关性分析技术已被采用和发展。

关于此方面的技术将在下面进行讨论。

用声发射检测、定位地下管线的裂纹在俄罗斯，运输气体、石油的管线长达数十万公里。

在北部西泊利亚大多数管线被沼泽覆盖（常年处于冰冻状态）。

对管线进行在线检测最常用的方法是用“爬行猪进入到管道内进行检测”。

但由于管道口径及弯曲铺设的实际条件，许多管线不能用“爬行猪”进行检测。

而且，“爬行猪”检测不到许多裂纹状的缺陷。

（其中原因不在本文中做讨论）众所周知，声发射检测已成功的应用在容器和储罐上。

同样，这种方法也可应用在管道的检测上。

在管线工作的不同工作时期都可应用声发射进行检测：管线工作期间、现场组装后测试其塑性变形期间、大修前做水压试验时、管线吊装阶段、整体测试阶段。

管道缺陷判读方法
管道缺陷判读方法可以根据管道的材质、设计规范和实际使用情况来确定。

以下是一些常用的方法：
1. 目视检查：通过人眼观察管道表面是否存在裂纹、腐蚀、凹陷等缺陷来进行判读。

这种方法适用于较为明显的表面缺陷。

2. 声波检测：利用声波检测仪器对管道进行扫描，检测管道内部是否存在裂纹、疲劳、腐蚀、堵塞等缺陷。

这种方法适用于管道内部缺陷的判读。

3. 磁粉检测：通过在管道表面喷洒带有磁性粉末的液体，再利用磁力线的吸引作用来检测管道是否存在裂纹、焊缝缺陷等。

这种方法适用于金属管道的缺陷判读。

4. 超声波检测：利用超声波检测仪器对管道进行扫描，检测管道内部是否存在裂纹、腐蚀、堵塞等缺陷。

这种方法适用于管道内部缺陷的判读。

5. 压力测试：通过加压或减压对管道进行测试，观察管道是否存在泄漏、渗漏等缺陷。

这种方法适用于管道的密封性缺陷判读。

6. 管道壁厚测量：利用厚度计等仪器对管道壁厚进行测量，判断管道是否存在腐蚀、磨损等缺陷。

这种方法适用于管道壁厚的缺陷判读。

这些方法可以单独或者结合使用，根据实际情况选择合适的方法来判断管道缺陷。
